R51M - Airconditioner MIDEA - Gratis gebruiksaanwijzing en handleiding

Type product	Airconditioner
Merk	Midea
Model	R51M
Afstandsbediening	Infrarood, bereik tot 7 meter
Modes	Auto, Koelen, Ontvochtigen, Verwarmen*, Ventileren (*alleen bij modellen met warmtepomp)
Ventilatiesnelheden	Auto, Laag, Midden, Hoog
Timer Aan	Instelbaar per half uur tot 24 uur
Timer Uit	Instelbaar per half uur tot 24 uur
Slaapmodus	Ja, in COOL/HEAT/AUTO
Turbo	Ja, in COOL-modus voor maximaal koelvermogen
Swing	Horizontale luchtgeleider automatisch of handmatig
Vergrendeling	LOCK-toets vergrendelt alle instellingen
Reset	RESET-toets herstelt fabrieksinstellingen
Batterijen afstandsbediening	2x AAA (1,5V)
Display	LED-scherm met temperatuur en functie-indicatie
Aanbevolen onderhoud	Filters regelmatig reinigen; batterijen controleren
Veiligheid	Vermijd vloeistoffen, direct zonlicht en vallen

Veelgestelde vragen - R51M MIDEA

Hoe stel ik de timer in op de Midea R51M?

Druk herhaaldelijk op de TIMER ON of TIMER OFF knop. Elke druk verhoogt de tijd met een half uur, tot 10 uur; daarna in stappen van een uur, tot maximaal 24 uur. Stel de timer op 0.0 in om deze uit te schakelen.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen niet leeg zijn. Druk op de RESET knop om de instellingen te wissen. Richt de afstandsbediening rechtstreeks op de infraroodontvanger van de binnenunit en zorg dat er geen obstakels zijn.

Hoe vergrendel ik de afstandsbediening?

Druk op de LOCK knop. Het LOCK-pictogram verschijnt in het display. Druk nogmaals om de vergrendeling op te heffen.

Wat is de slaapmodus en hoe schakel ik deze in?

De SLEEP functie bespaart energie door de temperatuur geleidelijk aan te passen. Druk op de SLEEP-knop in de modi COOL, HEAT of AUTO. Let op: andere knoppen annuleren de slaapmodus.

Kan ik de Turbo-functie gebruiken bij alle modi?

De TURBO functie werkt alleen in de COOL-modus. Het geeft maximaal koelvermogen voor snelle afkoeling.

Hoe reinig ik de luchtfilters?

Schakel de airconditioner uit en verwijder het voorpaneel. Haal de filters eruit en maak ze schoon met een stofzuiger of lauwwarm water. Laat ze volledig drogen voordat u ze terugplaatst. Raadpleeg de handleiding voor specifieke instructies.

Waarom werkt de airconditioner niet na het instellen van de timer?

Controleer of de timer correct is ingesteld (niet 0.0). Zorg dat de afstandsbediening signalen kan verzenden en dat de binnenunit ingeschakeld is. Soms moet u het apparaat even uit- en inschakelen.

Wat betekenen de pictogrammen op het display?

Het display toont de ingestelde temperatuur, de geselecteerde modus (AUTO, COOL, DRY, HEAT, FAN), de ventilatiesnelheid, timerinstellingen, vergrendeling en of het apparaat aan of uit is.

Hoe vervang ik de batterijen van de afstandsbediening?

Schuif het klepje aan de achterkant omlaag. Verwijder de oude batterijen en plaats twee nieuwe AAA 1.5V batterijen volgens de + en - tekens. Sluit het klepje en stel de timer opnieuw in.

Kan ik de airconditioner gebruiken zonder afstandsbediening?

De meeste Midea R51M unit hebben een noodknop op de binnenunit. Raadpleeg de handleiding voor de exacte locatie en werking. Normaal bedrijf vereist echter de afstandsbediening.

GEBRUIKSAANWIJZING R51M MIDEA

Gebruikershandleiding afstandsbediening R51M/E

Gebruik van de afstandsbediening

1. Ga verstandig met de afstandsbediening om: Houdt de afstandsbediening uit de buurt van vloeistoffen, laat de afstandsbediening niet vallen en stel de afstandsbediening niet bloot aan direct zonlicht of te veel warmte.
2. Gebruik nooit voorwerpen met een scherpe punt om de knoppen op de afstandsbediening in te drukken.
3. Zorg dat u de afstandsbediening richt op de infra-rood ontvanger (deze is aanwezig op de binnenunit):

a. Een pieptoon zal het einde van het volledige signaal aanduiden; een afstand van max. 7 meter is toegestaan.
b. Fluorescerende lampen kunnen de signaaloverbrenging aantasten.
c. De airconditioning zal niet werken als gordijnen, deuren of andere materialen het signaal van de afstandsbediening naar de binnenunit blokkeren.

1. De afstandsbediening gebruikt twee batterijen (1,5V, type AAA). De batterijen dienen op de volgende manier te worden vervangen:

a. Schuif het klepje van de afstandsbediening naar beneden tot voorbij de aanslag (Dit kan een beetje stroef gaan).
b. Verwijder de gebruikte batterijen en plaats de nieuwe (Let hierbij op de + en - symbolen)
c. Stel na vervanging van de batterijen de TIMER ON en TIMER OFF functie van de afstandsbediening opnieuw in.

1. Controleer regelmatig uw batterijen. Indien u de afstandsbediening gedurende langere tijd niet gebruikt dient u de batterijen uit het batterij-compartment te verwijderen.

2. Bij eventuele storingen aan de afstandsbediening kunt u dit verhelpen met behulp van de "Reset"-toets.

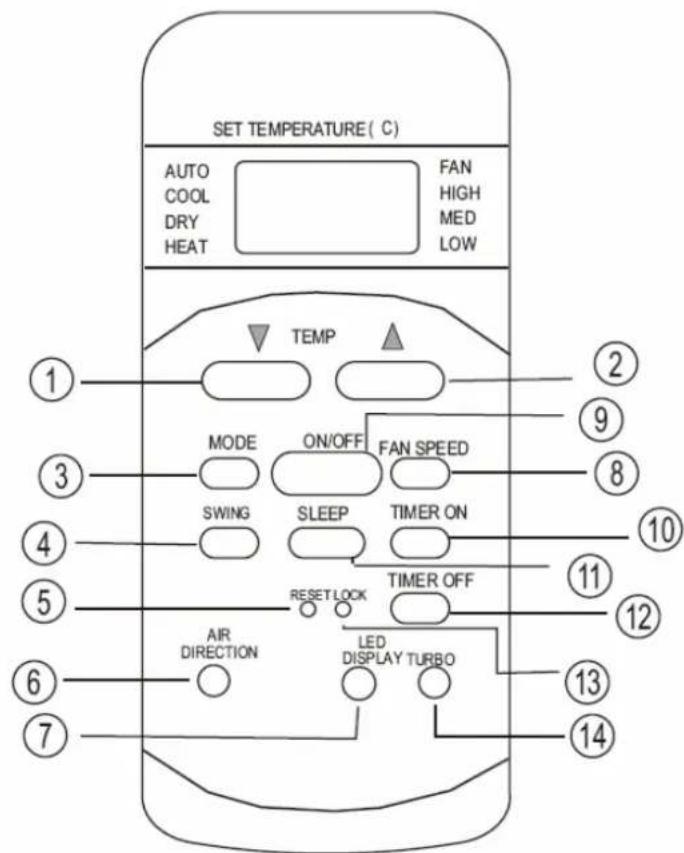

1 TEMP ▼: Gebruik deze knop om de instelling van de binnentemperatuur te verlagen.
2 TEMP ▲: Gebruik deze knop om de instelling van de binnentemperatuur te verhogen.
3 MODE: Gebruik deze knop om een functie te selecteren. Door de knop herhaaldelijk in ten drukken worden de functies doorlopen in de volgorde: AUTO→COOL→DRY→HEAT→FAN

① NB: Het model dat alleen kan koelen heeft geen HEAT functie.
4 SWING: Door de swing toets in te drukken beweegt de horizontale luchtgeleider heen en weer. Wanneer u nog een keer drukt, stopt deze in de gewenste stand.
5 RESET: De reset knop wist alle huidige instellingen. Wanneer uw afstandsbediening niet goed functioneert kunt u dat met deze toets verhelpen.
6 AIR DIRECTION: Voor het verstellen van de horizontale luchtgeleider. Elke druk op de knop laat de luchtgeleider een stapje verspringen.
7 LED DISPLAY: Druk deze toets om het display te deactiveren. Schakel de display in door de toets nogmaals in te drukken.

8 FAN SPEED: Deze knop wordt gebruikt om de ventilatiesnelheid te selecteren. Elke keer wanneer op de knop wordt gedrukt, wordt een andere snelheid geselecteerd in de volgorde Auto, Low, Medium, High (Wanneer de binnenunit in de automatische modus werkt, kan de ventilatiesnelheid niet worden ingesteld met de knop FAN SPEED)
9 ON/OFF: Toets deze knop in om het apparaat in bedrijf te stellen, toets nogmaals om het apparaat uit te schakelen.
10 TIMER ON: Met deze knop kunt u de inschakeltijd per half uur instellen, met een maximum van 24 uur.
11 SLEEP: Met deze knop wordt de energie-spaarstand in- en uitgeschakeld. Deze functie kan alleen worden gebruikt in de COOL, HEAT en AUTO modus.
① NB: De SLEEP functie wordt geannuleerd als andere knoppen worden gebruikt.
12 TIMER OFF: Met deze knop kunt u de uitschakeltijd per half uur instellen, met een maximum van 24 uur.
13 LOCK: De LOCK toets vergrendelt alle huidige instellingen en de afstandsbediening aanvaard geen enkele werkingmeer, buiten die van de lock-toets. Om de lock functie uit te schakelen, drukt u nogmaals op deze toets.
14 TURBO: Wanneer u deze knop indrukt in de COOL modus gaat de binnenunit maximaal koelvermogen leveren.

De timer instellen

TIMER ON: Wanneer u op deze knop drukt kunt u de inschakeltijd van uw toestel met elke druk op de knop met een half uur verlengen, met een maximum van 24 uur (Vanaf 10 uur, kunt u deze alleen met stappen van een uur verzetten).

TIMER OFF: Wanneer u op deze knop drukt kunt u de uitschakeltijd van uw toestel met elke druk op de knop met een half uur verlengen, met een maximum van 24 uur (Vanaf 10 uur kunt u de tijd alleen nog maar met hele uren verzetten).

Wanneer u een foutieve instelling heeft gemaakt, wacht dan een paar seconden en u kunt de tijd opnieuw instellen. Wanneer u geen gebruik meer wilt maken van de timer stel dan de tijden in op 0.0, of schakel uw toestel een keer aan en uit. Uiteraard kunt u tegelijkertijd gebruik maken van de TIMER ON en TIMER OFF functies.

Voorbeeld:

Het is 13.00 uur. U wilt uw airco inschakelen om 18.00 uur en weer uitschakelen om 22.00 uur: Druk met de TIMER ON toets naar 5 uur (10 keer drukken, 18.00 uur is 5 uur na 13.00 uur) en vervolgens met de TIMMER OFF toets naar 9 uur (18 keer drukken, 22.00 uur is 9 uur na 13.00 uur). De binnenunit zal nu dagelijks op hetzelfde tijdstip in- en uitgeschakeld worden.

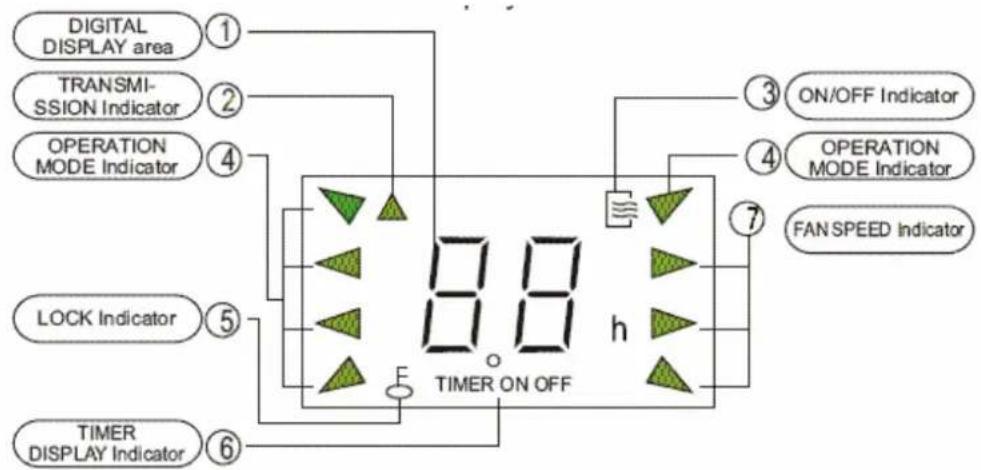

Overzicht indicatoren display

1 DIGITAL DISPLAY area: Dit gedeelte van het display toont de ingestelde temperatuur. In de FAN modus wordt geen temperatuur getoond.
2 TRANSMISSION Indicator: Deze indicator verschijnt eenmaal als de afstandsbediening signalen uitzendt naar de binnen unit.
3 ON/OFF Indicator: Het symbool verschijnt als de airconditioner is ingeschakeld met de afstandsbediening, het symbool verdwijnt als de installatie is uitgeschakeld
4 OPERATION MODE Indicator: De werkingsfunctie van het apparaat wordt getoond door de OPERATION MODE Indicator. De werkingsfunctie kan zijn AUTO, COOL, DRY en HEAT en kan worden ingesteld doormiddel van de MODE toets.
5 LOCK Indicator: De LOCK Indicator wordt getoond als de afstandsbediening is geblokkeerd. De afstandsbediening kan worden geblokkeerd door de LOCK toets in te drukken. Door de LOCK toets nogmaals in te drukken wordt de blokkade opgeheven.
6 TIMER DISPLAY Indicator: De indicator wordt weegegeven indien de TIMER ON en/of de TIMER OFF functie is ingeschakeld.
7 FAN SPEED Indicator: Gebruik de FAN SPEED knop om de gewenste ventilatiesnelheid te selecteren. De geselecteerde ventilatiesnelheid wordt in het display weergegeven, met uitzondering van de automatische ventilatiesnelheid wanneer de AUTO modus wordt gebruikt.
