Type product	Mobiele split-airconditioner
Model	Zibro PX 643
Koelcapaciteit	4,3 kW
Energieklasse koeling	C
EER	2,8
Opgenomen vermogen	1,5 kW
Stroomverbruik nominaal	7,4 A
Aansluitspanning	220-240 V / 50 Hz / 1 fase
Luchtverplaatsing max. (binnenunit)	550 m³/u
Ontvochtigingscapaciteit max.	50 l/24u (bij 32°C / 80% RV)
Geschikt voor ruimtes tot	140 m³
Koudemiddel	R-407c / 1000 g
Thermostaatbereik	18-32 °C
Geluidsniveau binnenunit	49-60 dB
Geluidsniveau buitenunit	58 dB
Afmetingen binnenunit (B x D x H)	540 x 500 x 800 mm
Afmetingen buitenunit (B x D x H)	500 x 340 x 580 mm
Netto gewicht binnenunit	37 kg
Netto gewicht buitenunit	14 kg
Compressortype	Roterend
Ventilatorsnelheden	3 (2 + 1 turbo)
Lengte verbindingsslang	2,5 m
Beschermingsklasse binnenunit	IP 21
Beschermingsklasse buitenunit	IP 24
Functies	Koelen, ontvochtigen, ventileren, filtreren, timer, slaapstand
Filters	Gaasfilter, 3M™ Filtrete™, actief koolstoffilter
Waterreservoir inhoud	Ca. 1,5 l (handmatig te ledigen)
Afstandsbediening	Inbegrepen
Garantie	24 maanden

Veelgestelde vragen - PX 643 ZIBRO

Hoe installeer ik de Zibro PX 643 airconditioner?

Plaats de binnen- en buitenunit op een vlakke ondergrond. Laat de units minimaal 2 uur rechtop staan voordat u ze inschakelt. Zorg voor voldoende ruimte rondom: minstens 50 cm aan de zijkanten van de binnenunit en 5 cm aan de luchtinlaat van de buitenunit. Sluit de verbindingsslang aan op de snelkoppelingen en zorg dat de slang niet geknikt is.

Hoe maak ik de filters schoon of vervang ik ze?

Schakel het apparaat uit en haal de stekker eruit. Verwijder de filterhouder aan de achterkant. Maak het gaasfilter regelmatig stofzuiger. Vervang het 3M™ Filtrete™-filter elke 3 maanden en het actief koolfilter tegelijkertijd. Nieuwe filterpakketten zijn verkrijgbaar bij uw dealer.

Wat moet ik doen als het waterreservoir vol is?

Het LCD-scherm knippert en de unit stopt. Schakel uit en haal de stekker eruit. Plaats een opvangbak onder de waterstop aan de onderkant. Verwijder de rubberen dop en de waterstop, laat het water weglopen (ca. 1,5 l). Plaats de dop en stop terug, en zet het apparaat weer aan.

Hoe stel ik de timer in op de Zibro PX 643?

Druk op de timertoets op het bedieningspaneel. De uren knipperen, stel ze in met de +/- toetsen. Druk nogmaals om de minuten in te stellen. Bevestig door 10 seconden te wachten. U kunt zowel inschakel- als uitschakeltijden programmeren, ook repetitief.

Kan ik de airconditioner gebruiken in een badkamer?

Nee, het apparaat is niet geschikt voor vochtige ruimtes zoals badkamers of douches. Gebruik het alleen op droge plaatsen binnenshuis.

Wat betekent het als het apparaat niet koelt?

Controleer of de stekker in het stopcontact zit en of de timer niet actief is. Kijk of het waterreservoir vol is (knipperend LCD). Zorg dat de luchtinlaat en -uitlaat niet geblokkeerd zijn. Reinig de filters. Als de omgevingstemperatuur lager is dan de ingestelde temperatuur, werkt koeling niet.

Hoe gebruik ik de afstandsbediening?

Richt de afstandsbediening op het bedieningspaneel. Druk op de gewenste toetsen: aan/uit, modus, ventilatorsnelheid, temperatuur, timer. De klok instellen gaat via de 'CLOCK'-toets. Vervang de batterijen als de afstandsbediening geen reactie geeft.

Hoe koppel ik de binnen- en buitenunit los voor opslag?

Schakel uit, haal de stekker eruit en wacht 30 minuten. Open de klep van de snelkoppeling. Maak de elektriciteitskabel en waterafvoerslang los. Gebruik de steeksleutels om de koelmiddelleidingen los te draaien. Schroef direct de beschermkapjes erop. Bewaar de units altijd gekoppeld om lekkage te voorkomen.

Wat is de beste manier om de airconditioner op te bergen?

Leeg het waterreservoir. Verwijder de 3M™ Filtrete™- en actief koolfilter. Laat het apparaat enkele uren in de ventilatiestand draaien om droog te worden. Berg de kabel op. Bescherm het apparaat tegen stof en bewaar het op een droge plek, buiten bereik van kinderen.

Hoe los ik een foutmelding of storing op?

Raadpleeg de storingsgids in de handleiding. Veelvoorkomende problemen: geen stroom, vol waterreservoir, timer actief, vuile filters, geblokkeerde luchtstroom. Als de compressor niet start, wacht dan 3 minuten. Neem bij aanhoudende problemen contact op met uw dealer.

GEBRUIKSAANWIJZING PX 643 ZIBRO

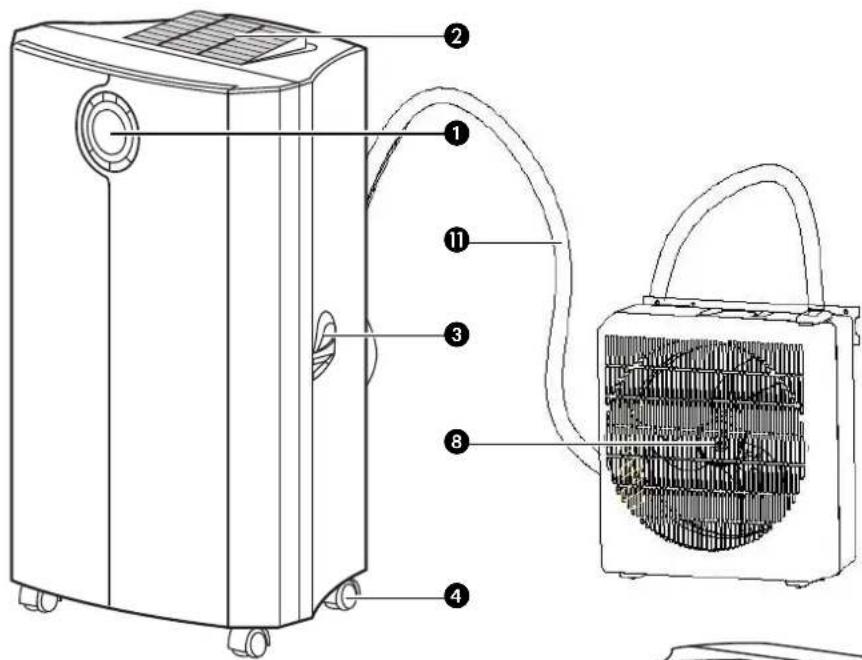

① Bedieningspaneel
② Luchtuitlaat
3 Handgreep
4 Wielen
⑤ Waterreservoir
6 Luchtfilter
⑦ Luchtinlaat
8 Luchtafvoer
9 Kabelopslag
10 Waterstop / aftappunt
⑪ Verbindingsslang
⑫ Klep voor behuizing snelkoppeling
13 Ophangrail
14 Steeksleutels
15 Afstandsbediening
16 Schroeven
17 Beschermkapjes

1. LEES EERST DE GEBRUIKSAANWIJZING.
2. RAADPLEEG BIJ TWIJFEL UW DEALER.

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw airconditioner. Naast het koelen van de lucht heeft deze airconditioner nog een drietal functies, namelijk luchtontvochtiging, -circulatie en luchtfiltratie. De verrijdbare airconditioner is uiterst gemakkelijk te bedienen en te verplaatsen. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u de airconditioner verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw airconditioner.

Wij wensen u veel koelte en comfort met uw airconditioner.

Met vriendelijke groeten,

PVG International B.V.

Afdeling klantenservice

A VEILIGHEIDSVOORSCHRIFTEN

De installatie moet volledig in overeenstemming zijn met de ter plaatse geldende voorschriften, bepalingen en normen. Het apparaat is uitsluitend geschikt voor gebruik, op droge plaatsen, binnenshuis. Controleer de netspanning. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 V./ 50 Hz.

BELANGRIJK

Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat absoluut niet aansluiten. De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten. Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

Controleer voor het aansluiten van het apparaat of:

• de aansluitspanning overeenkomt met die op het typeplaatje;
• stopcontact en stroomvoorziening geschikt zijn voor het apparaat;
• de stekker van het snoer in het stopcontact past;
• het apparaat op een stabiele en vlakke ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

• Dit apparaat is volgens de CE veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn.
• Het luchtinlaat- en uitblaasrooster nooit afdekken.
• Leeg het waterreservoir voordat u het apparaat verplaatst.
• Breng het apparaat nooit in contact met chemicaliën.
• Het apparaat nooit in contact brengen met water, met water besproeien of in water onderdompelen.

- Steek geen voorwerpen in de openingen van het apparaat.

- Haal altijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaakt of vervangen.

- Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact niet voorhanden, laat dit dan installeren door een erkend elektricien.

- Wees uit veiligheidsoverwegingen altijd voorzichtig met kinderen in de buurt van dit apparaat, zoals met ieder elektrisch apparaat.

- Laat eventuele reparaties altijd uitvoeren door een erkend servicemonteur of uw leverancier. Volg de onderhoudsinstructies

- Haal altijd de stekker van het apparaat uit het stopcontact als het niet wordt gebruikt.

- Een beschadigd elektriciteitssnoer alleen laten vervangen door de leverancier of een bevoegd persoon/servicepunt

• Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.
• Niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op het apparaat.

WAARSCHUWING!

- Til de airconditioner nooit aan de achterkant op en verplaats hem niet door er aan de achterkant tegen te duwen, maar til of verduw hem altijd aan de voorkant (zie afbeeldingen).

B DE INSTALLATIE

LET OP!

Vóór de ingebruikname van uw airconditioner moet deze minimaal 2 uur rechtop hebben gestaan.

De binnen- en buitenunit zijn verplaatsbaar en kunnen eenvoudig van de ene naar de andere ruimte verplaatst worden. De units zijn verbonden via een een flexibele slang van 2,5 meter. Zorg ervoor dat de units rechtop op een vlakke ondergrond staan.

Bij het installeren van de units het volgende in acht nemen:

1 Plaats de losse filters in de filterhouder van de binnenunit.

• Haal de filterhouder uit de airconditioner
• Open de filterhouder en plaats de actieve koolstof filter (zwart) en de 3M^TM Filtrete™ filter (wit) in de filterhouder.
• Plaats het filterbevestigingsdeel terug in de houder.
• Plaats de filterhouder terug in de airconditioner.

2 Minstens 50 cm ruimte laten tussen de binnenunit en de muur of andere objecten, zodat de lucht goed kan circuleren.
3 De unit niet gebruiken in badkamer, douche of andere vochtige ruimten.

WAARSCHUWING!

De lucht moet ongehinderd door de binnenunit kunnen stromen. Blokkades kunnen de airconditioner beschadigen of storingen veroorzaken.

De buitenunit kan op een vaste ondergrond geplaatst worden (van een balkon) of aan de muur opgehangen worden. De buitenunit op een van binnenuit bereikbare, goed geventileerde plek installeren (warmteafvoer); bijvoorbeeld onder een raam, op veranda of balkon. De buitenunit hoeft niet per se aan de ophangbeugel gemonteerd te worden. De afstand gemeten vanaf de bovenkant van de unit tot de ondergrond mag niet meer dan 150 cm bedragen.

Minstens 5 cm ruimte aanhouden tussen de luchtinlaat van de buitenunit en de muur of andere objecten, de afstand tussen het uitblaasrooster en de muur of andere objecten moet voor een goede luchtcirculatie minstens 120 cm zijn. De buitenunit bij voorkeur in de schaduw plaatsen.

Condenswater verdampt via de buitenunit. Door extreme vochtigheid kan het water doorstromen naar de buitenunit. Zorg voor een goede waterafvoer om ongewenste lekkages te voorkomen.

A. De buitenunit gewoon buiten neerzetten.

De buitenunit is op iedere vlakke ondergrond te plaatsen. Zorg er wel voor dat het water afgevoerd kan worden.

B. Bevestiging van de buitenunit aan de muur.

1 Boor acht gaten in de muur (Let op: maximale afstand tussen de bovenkant van de buitenunit en de ondergrond: 150 cm).
2 Installatiebeugel ⑬stevig in de muur schroeven.
3 De twee afstandsblokjes op het onderste gedeelte (achterkant) van de buitenunit monteren om te voorkomen dat de unit scheef hangt.
4 Hang de buitenunit op.
5 Houd het raam op een kier om te voorkomen dat de verbindingsslang beschadigt.
6 Ramen en deur zover mogelijk sluiten om te voorkomen dat er teveel buitenlucht binnenstroomt.

WAARSCHUWING!

• De lucht moet ongehinderd door de buitenunit kunnen stromen. Blokkades kunnen tot beschadiging of verminderde werking leiden.
• Let op dat de verbindungsslang niet gebogen is of bekneld zit.
• Het condenswater moet ongehinderd kunnen wegstromen. Blokkades kunnen lekkages of storingen veroorzaken. Vermijd lekkages of waterafvoer naar ongewenste plaatsen.
• Als de buitenunit van de muur valt kan dat gevaar opleveren.

C BEDIENING

1. AANSLUITING OP HET STROOMNET

Steek de stekker in het stopcontact. Druk op de toets dm de airconditioner in te schakelen. Er klinkt een zoemer en op het LCD-scherm wordt als standaardwaarde 12:00 uur aangegeven.

2. DE KLOK INSTELLEN

1 Houd de toets 3seconden ingedrukt om de klok in te stellen. De voorste 2 cijfers op het 4-cijferige LCD-scherm gaan knipperen.
2 Druk op of om de uren in te stellen.
3 Druk kort op De laatste 2 cijfers gaan knipperen.
4 Druk op of om de minuten in te stellen.
5 Druk nogmaals op de toets en houd hem 3 seconden ingedrukt om de klok te activeren.

3. TEMPERATUUR HOGER/LAGER INSTELLEN

U kunt de ingestelde temperatuur wijzigen door op af te drukken om de temperatuur in te stellen. Het 2-cijferige display geeft de ingestelde temperatuur aan.

LET OP

Het is afhankelijk van de omgevingsluchtcondities of de ingestelde temperatuur bereikt wordt.

4. MODE-SCHAKELAAR

Druk een aantal malen op de toets totdat het symbool voor de gewenste bedrijfsstand verschijnt (=> Koelen => Ventilator => Koelen => etc).

Op het LCD-scherm ziet u: Cooling [Koelen]

Fan only [Alleen ventilator]

Telkens als het apparaat wordt gestart, start het in de koelstand met een ingestelde temperatuur van 22°C. De ventilatorsnelheid wordt automatisch geselecteerd.

5. INSTELLING VENTILATORSNELHEID

Als u liever een constante ventilatorsnelheid instelt in plaats van de automatisch geregelde ventilatorsnelheid, drukt u een aantal malen op de toets ⑧et ventilatorsymbool Ⓧ op het LCD-scherm verspringt dan als volgt.

• Snel - voor de turbosnelheid
• Normaal - voor gemiddelde snelheid
• Langzaam - voor lage snelheid
• Wisselend - voor de automatische ventilatorsnelheid (alleen in de koelstand!)

6. DE TIMER PROGRAMMEREN

U kunt de timer in de volgende configuraties instellen:

ON

De timer programmeren voor ON - als de airconditioner uitgeschakeld is.

88:88

88:88

86:88

88:88

88:88

1 Druk op de toets de voorste 2 cijfers op het 4-cijferige LCD-scherm gaan knipperen.
2 Druk op of omde uren in te stellen.
3 Druk nogmaals op de toets De laatste 2 cijfers knipperen nu.
4 Druk op Ⓞ om de minuten in intervallen van 5 minuten in te stellen. De timer is ingesteld. Na 10 seconden verschijnt de tijdsaanduiding weer.

De ronde tijdsschaal is tijdens de geprogrammeerde 'ON'-uren actief tot 24:00 uur. De knipperende balk op de tijdsschaal geeft de werkelijke tijd aan en verloopt elke 30 minuten een stap totdat hij de geprogrammeerde ON-tijd bereikt. Daarna verdwijnen de zwarte segmenten in de ronde tijdsschaal.

OFF

De timer programmeren voor OFF - als de airconditioner ingeschakeld is.

1 Druk op de toets ☑de voorste 2 cijfers op het 4-cijferige LCD-scherm knipperen.
2 Druk op of om de uren in te stellen.
3 Druk nogmaals op de toets De laatste 2 cijfers knipperen nu.
4 Druk op of om de minuten in intervallen van 5 minuten in te stellen. De timer is ingesteld. Na 10 seconden verschijnt de tijdsaanduiding weer.

De ronde tijdsschaal is actief tijdens de huidige tijd tot de geprogrammeerde OFF-tijd. De knipperende balk op de tijdsschaal geeft de werkelijke tijd aan en verloopt elke 30 minuten een stap totdat hij de geprogrammeerde OFF-tijd bereikt. Daarna verdwijnen de zwarte segmenten in de ronde tijdsschaal.

OFF & ON herhalen

De timer programmeren voor OFF & ON herhalen - als de airconditioner ingeschakeld is.

1 Druk op de toets ☑de voorste 2 cijfers op het 4-cijferige LCD-scherm knipperen.
2 Druk op of om de uren in te stellen.

3 Druk nogmaals op de toets De laatste 2 cijfers knipperen nu.
4 Druk op of om de minuten in intervallen van 5 minuten in te stellen. De timer is ingesteld. Na 10 seconden verschijnt de tijdsaanduiding weer.
5 Herhaal de bovenstaande procedure terwijl de cijfers nog knipperen om de 'ON'-tijd in te stellen.

De ronde tijdsschaal is actief vanaf 00:00 uur tot de 'ON'-tijd van de timer, en vanaf de 'ON'-tijd tot 24:00 uur. De knipperende balk op de tijdsschaal geeft de werkelijke tijd aan en verloopt elke 30 minuten een stap. Het apparaat werkt dagelijks volgens de timerinstelling.

ON & OFF herhalen

De timer programmeren voor ON & OFF herhalen - als de airconditioner uitgeschakeld is.

1 Druk op de toets ☑de voorste 2 cijfers op het 4-cijferige LCD-scherm knipperen.
2 Druk op of om de uren in te stellen.
3 Druk nogmaals op de toets ☑De laatste 2 cijfers knipperen nu.
4 Druk op Ⓤ om de minuten in intervallen van 5 minuten in te stellen. De timer is ingesteld. Na 10 seconden verschijnt de tijdsaanduiding weer.
5 Herhaal de bovenstaande procedure terwijl de cijfers nog knipperen om de 'OFF'-tijd in te stellen.

De ronde tijdsschaal is niet actief vanaf 00:00 uur tot de 'ON'-tijd van de timer, en vanaf de 'OFF'-tijd tot 24:00 uur. De knipperende balk op de tijdsschaal geeft de werkelijke tijd aan en verloopt elke 30 minuten een stap. Het apparaat werkt dagelijks volgens de timerinstelling.

Als de stroom uitvalt (bijv. nadat de stekker uit het stopcontact is gehaald) moet u de timer opnieuw programmeren.

7. DE TIMER UITSCHAKELEN

Als u het apparaat niet langer via de timer wilt laten werken, drukt u even op de toets ⏻. De tijdsaanduiding verschijnt dan weer. Het dagelijkse timerprogramma wordt dan ook geannuleerd.

De zwarte segmenten in de ronde tijdsschaal verdwijnen.

U kunt de richting van de luchtstroom regelen door de stand van het rooster bovenop de airconditioner te wijzigen door in het midden aan het rooster te trekken of er tegen te duwen (zie afbeelding). Hiermee voorkomt u dat het rooster in de verkeerde stand is ingesteld. U kunt de luchtstroom ook anders instellen door de richting van de verticale lamellen te veranderen.

9. SLAAPSTAND

Als het apparaat in de slaapstand staat, wordt de ingestelde temperatuur van het apparaat als volgt aangepast aan de warmtebehoefte van de persoon die gaat slapen:

• In de stand COOL [koelen] of AUTO COOL [automatisch koelen]. De ingestelde temperatuur wordt na 1 uur met 1°C verhoogd en na 2 uur nog eens met 1°C.
• Geen ventilatoractiviteit terwijl de slaapstand (SLEEP) actief is
• Standaard ventilatorsnelheid: LAAG

1 Druk op de toets om de slaapstand in te schakelen.
2 Druk nogmaals op de toets om de slaapstand uit te schakelen.

10. ONTVOCHTIGING

Onder normale omstandigheden wordt het condenswater via de verbindingsslang naar de buitenunit gepompt. Wanneer de slang geblokkeerd is of als de buitenunit te hoog hangt, verzamelt het water zich in het waterreservoir van de binnenunit. Zie hoofdstuk E voor het legen van dit reservoir.

D LUCHTFILTER

Deze airconditioner is uitgerust met een 3-laags filter om de circulerende lucht te zuiveren.

a. Gaasfilter; om grotere stofdeeltjes te verwijderen.
b. 3M™ Filtrete™-filter; om ongezonde deeltjes zoals pollen, bacteriën, dierlijke huidschilfers en stof uit de lucht te verwijderen.
c. Actief koolfilter; om geuren te verwijderen.

LET OP!

Het actief koolfilter en het 3M™ Filtrete™-filter worden in een plastic verpakking geleverd. Vergeet niet deze filters te installeren. Deze filters verwijderen ongezonde deeltjes uit de omgevingslucht.

De filterhouder aan de achterkant van het apparaat kan worden geopend. Het actief koolfilter en het 3M™ Filtrete™-filter kunnen worden geïnstalleerd of verwijderd. Het gaasfilter is onderdeel van de filterhouder (zie afbeelding).

a. Het gaasfilter moet regelmatig worden schoongemaakt met een stofzuiger om te voorkomen dat de luchtstroom geblokkeerd raakt.
b. Het wordt aangeraden om het positief/negatief elektrostatisch geladen 3M ^TM Filtrete ^TM -filter iedere 3 maanden te vervangen. Ongebruikelijk stof, bouwwerkzaamheden, huisdieren, de aanwezigheid van rook en het continue gebruik van de airconditioner kunnen de levensduur van het 3M ^TM Filtrete ^TM -filter verkorten.

Nieuw filter

c. Als het actief koolfilter stoffig is, kan dit worden schoongemaakt met een stofzuiger. Het dient echter gelijktijdig met het 3M™ Filtrete™-filter vervangen te worden.

FILTERS INSTALLEREN

1 Schuif de filterhouder uit het apparaat.
2 Maak de filterbevestiging los van de filterhouder (zie afbeelding 1).
3 Haal het actief koolfilter en het 3M™ Filtrete™-filter uit de plastic zak.
4 Plaats het actief koolfilter in de filterhouder (zie afbeelding 2).
5 Plaats het 3M™ Filtrete™-filter in de filterhouder (zie afbeelding 3).
6 Zet het filter vast door de filterbevestiging weer aan te brengen in de filterhouder (zie afbeelding 4)

LET OP!

- Verwijder het 3M™ Filtrete™-filter en het actief koolfilter voordat u het apparaat aan het eind van het seizoen weer opbergt en plaats nieuwe filters pas aan het begin van het nieuwe seizoen. De oude filters mogen worden weggegooid bij het huisvuil (niet bij het GFT-afval).

• Nieuwe filterpakketten zijn verkrijgbaar bij uw dealer.
• Het gebruik van het apparaat zonder actief koolfilter en/of 3M ^TM Filtrete ^TM -filter is niet schadelijk voor de airconditioner, maar geurtjes en ongezonde stofdeeltjes worden in dat geval niet uit de circulatielucht verwijderd.

Wanneer de slang geblokkeerd is of als de buitenunit te hoog hangt, verzamelt het water zich in het waterreservoir van de binnenunit. Als dit reservoir vol is, knippert de achtergrondverlichting van het LCD. De unit schakelt automatisch uit. Leeggieten van het waterreservoir:

1 Schakel het apparaat uit en haal de stekker uit het stopcontact.
2 Verplaats het apparaat niet. Verplaatsing kan tot waterlekkage leiden, waardoor uw vloer of tapijt beschadigd kan raken.
3 Plaats het waterreservoir ⑤ op de vloer onder het vaste waterafvoerpunt ⑩.
4 Haal de waterstop 10en de rubberen afsluitdop uit de afvoer en laat het water eruit lopen. Het waterreservoir moet een aantal maal geleegd worden om al het water te laten weglopen (ca. 1,5 l).
5 Breng de rubberen afsluitdop en de waterstop weer aan 10, steek de stekker in het stopcontact en zet het apparaat weer aan. Het controlelampje moet nu uit gaan.

LET OP!

Normaal wordt het condenswater via de buitenunit afgevoerd als de airconditioner in gebruik is 8.

F AFSTANDSBEDIENING

Het apparaat reageert op alle signalen van de afstandsbediening 15. Het apparaat geeft een pieptoon als het signaal ontvangen is. De bediening van het apparaat (zie hoofdstuk C) via de afstandsbediening is bijna identiek aan de bediening via het ronde bedieningspaneel.

De enige uitzondering is de klokfunctie. In plaats van de gewone toets voor het instellen van de werkelijke tijd en het programmeren van de timer, bevat de afstandsbediening de volgende drie toetsen:

• voor het instellen van de werkelijke tijd
• TIMER ON - voor het programmeren van de tijd waarin de airconditioner ingeschakeld is
• TIMER OFF - voor het programmeren van de tijd waarin de airconditioner uitgeschakeld is

1 Schakel de unit uit, haal de stekker uit het stopcontact en wacht vervolgens 30 minuten alvorens verder te gaan.
2 Open de klep voor de behuzing van de snelkoppeling 12.
3 Elektriciteitskabel (A) losmaken.
4 Waterafvoerslang (C) losmaken.
5 Metalen ophangbeugels voor slangen en snoer verwijderen.
6 Isolatiemateriaal van aansluitingen verwijderen.
7 De koudemiddelleidingen (B en D) losmaken met behulp van de meegeleverde steeksleutels 14. De aansluitpunten zijn voorzien van snelkoppelingen om lekkage van koudemiddel te voorkomen. De moeren snel losdraaien, zodat de leidingen meteen afgesloten worden. Let op dat de koudemiddelleidingen tijdens de werkzaamheden niet buigen of breken.
8 Beschermkapjes op de uiteinden van de koudemiddelleidingen draaien 17.

BELANGRIJK

• De binnen- en buitenunit nooit ontkoppeld opslaan.
• De binnenunit niet gebr uiken als de snelkoppelingen ontkoppeld zijn. Dit kan schade of letsel veroorzaken.

KOPPELEN

1 Verbindingsslang door de muuropening leiden (diameter minstens 50 mm).
2 Beschermkapjes van de leidingen afschroeven.
3 De koudemiddelleidingen (B en D) volgens tekening opnieuw aansluiten (moeren snel aandraaien voor optimale afsluiting), vervolgens waterafvoerslang (C) en elektriciteitskabel (A) aansluiten.
4 Isolatiemateriaal rond aansluitingen en leidingen opnieuw aanbrengen.
5 De metalen ophangbeugels voor leidingen en kabel terugplaatsen.
6 Klep voor behuizing snelkoppeling sluiten 12.
7 Bewaar de beschermkapjes ⑰ op een veilige plek.

Controleer of de koudemiddelleidingen na aansluiting weer goed geïsoleerd zijn. Als dat niet het geval is, kan het condenswater schade veroorzaken!

BELANGRIJK

De openingen voor de snelkoppelingen moeten schoon zijn, bij ontkoppeling altijd afsluiten met de beschermkapjes.

H schoonmaken

WAARSCHUWING!

Schakel het apparaat eerst uit en haal dan de stekker uit het stopcontact.

Maak de buitenkant van het apparaat schoon met een zachte, vochtige doek. Gebruik nooit agressieve chemicaliën, benzine, detergenten of andere reinigingsoplossingen. Maak het gaasfilter regelmatig met een stofzuiger schoon. Zie ook hoofdstuk D "Luchtfilter".

LET OP!

Gebruik de airconditioner nooit zonder gaasfilter.

I OPBERGEN

1 Leeg het waterreservoir (zie hoofdstuk E).

2 Maak het gaasfilter schoon (zie hoofdstuk G). Verwijder het 3M™ Filtrete™-filter en het actief koolfilter.

• Verwijder het 3M™ Filtrete™-filter en het actief koolfilter, voordat u het apparaat aan het eind van het seizoen weer opbergt en plaats nieuwe filters pas aan het begin van het nieuwe seizoen. De oude filters mogen worden afgedankt bij het huisvuil (niet bij het GFT-afval).
• Nieuwe filterpakketten zijn verkrijgbaar bij uw dealer.

3 Laat het apparaat enkele uren in de luchtcirculatiestand werken, zodat het binnenwerk helemaal droog wordt.
4 Berg de kabel op zoals getoond. Bescherm het apparaat tegen stof en berg het op een droge plek op, buiten het bereik van kinderen.

De units altijd gekoppeld opbergen om lekkage van koudemiddel te voorkomen

J STORINGEN

Storing Oorzaak Oplossing
Het apparaat werkt niet.	Geen stroomvoorziening.	De stekker in een stopcontact steken waarop spanning staat.
	Knippert de achtergrondverlichting van het LCD-scherm?	Waterreservoir legen (zie hoofdstuk E).
	De timerfunctie is actief.	Timerfunctie uitschakelen (zie hoofdstuk C).
Het apparaat werkt onvoldoende.	Staat in zonlicht.	Apparaat uit het zonlicht plaatsen.
	Ramen of deuren staan open, er zijn veel mensen of warmtebronnen in de ruimte.	Sluit ramen en/of deuren, of plaats een extra airconditioner.
	Filter vuil. Schoonmaken of vervangen.
	Luchttoevoer of luchtuitblaas verstopt of geblokkeerd.	Verwijder de blokkage.
	Kamertemperatuur is lager dan ingestelde waarde.	Stel een andere temperatuur in.
Het apparaat is lawaaiig.	Apparaat staat op een oneffen ondergrond.	Zet het apparaat op een effen ondergrond (minder trilling).
De compressor werkt niet.	De overhittingsbescherming is in werking getreden.	Wacht 3 minuten totdat de temperatuur is gedaald en zet het apparaat opnieuw aan.
Afstandsbedie- ning geeft geen reactie.	Afstand te groot.	Zorg dat de afstandbediening op het bedieningspaneel gericht is.
	Afstandsbediening wordt niet gezien door bedieningspaneel.
	Batterijen leeg. Vernieuw de batterijen.
Het waterreservoir van de binnenunit loopt te snel vol.	De buitenunit hangt te hoog.	Maximale afstand tussen bovenkant buitenunit en ondergrond: 150 cm (zie hoofdstuk B).
	De verbindingsslang is geblokkeerd.	De verbindingsslang is geknikt, waardoor het condenswater niet ongehinderd kan wegstromen. Blokkade opheffen.

Probeer nooit zelf het apparaat uit elkaar te nemen of te repareren. Bij onvakkundige reparatie vervalt de garantie. Niet vakkundige reparatie kan de gebruiker van het apparaat in gevaar brengen.

K GARANTIEBEPALINGEN

U krijgt op de airconditioner 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1. Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
3. De garantie geldt niet wanneer veranderingen zijn aangebracht, niet- originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals de filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
6. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen daarvan, komen altijd voor rekening van de koper.
8. Verlies of lekkage van koudemiddel als gevolg van ondeskundig (ont)koppelen of ontkoppeld opbergen van de units valt niet onder de garantie.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, kunt u de airconditoner ter reparatie aanbieden bij uw dealer.

L TECHNISCHE SPECIFICATIES

Model		PX 643
Koelcapaciteit * kW 4,3
EE Class *		C
EER *		2,8
Opgenomen vermogen kW 1,5
Stroomverbruik nom. A 7,4
Aansluitspanning V/Hz/PH 220 – 240 / 50 / 1
Luchtverplaatsing max. (binnenunit)	m^3/h	550
Ontvochtigingscapaciteit max. ** l/24h 50
Geschikt voor ruimtes tot	m^3	140
Koudemiddel type/gr R-407c /1000
Bereik thermostaat	°C	18-32
Geluidsniveau binnenunit	dB	49-60
Geluidsniveau buitenunit	dB	58
Afmetingen binnenunit (B x D x H)	mm	540x500x800
Afmetingen buitenunit (B x D x H)	mm	500x340x580
Netto gewicht binnenunit	kg	37
Netto gewicht buitenunit	kg	14
Compressor type		roterend
Druk inlaat/uitlaat	bar 7 / 30
Ventilatorsnelheden		3 (2 + 1 turbo)
Lengte verbindingsslang	m	2,5
Beschermingsklasse binnenunit		IP 21
Beschermingsklasse buitenunit		IP 24

* EN 14511
** ontvochtiging bij 32°C / 80% RH

Defecte elektrische apparaten horen niet bij het huisafval. Zorg voor een goede recycling waar mogelijk. Vraag eventueel uw gemeente of uw lokale handelaar voor een deskundig recycling advies.

DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL B.V.

A ÖSTERREICH
