S 1753 - Airconditioner ZIBRO - Gratis gebruiksaanwijzing en handleiding

Type product	Airconditioner (split-systeem)
Model	S 1753
Merk	Zibro
Koelcapaciteit nominaal	5200 W (17700 BTU/h)
Verwarmingscapaciteit nominaal	6750 W (23000 BTU/h)
Energieklasse koeling	C
Energieklasse verwarming	A
EER (Energy Efficiency Ratio)	2,81 W/W
COP (Coefficient of Performance)	3,61 W/W
Ontvochtigingscapaciteit	67 L/24h
Stroomverbruik koeling nominaal	1,85 kW
Stroomverbruik verwarming nominaal	1,87 kW
Voeding	220-240 V / 50 Hz / 1 fase
Stroomsterkte nominaal (koelen/verwarmen)	8,4 / 8,5 A
Maximale stroomsterkte	10,3 A
Luchtdebiet koelen/verwarmen	690 / 630 m³/u
Geschikt voor ruimtes tot	130-150 m³
Compressortype	Rotary
Ventilatorsnelheden	3 (Laag, Midden, Hoog, Auto)
Thermostatisch bereik	16 - 30 °C
Bedrijfstemperatuurbereik	+1 tot 43 °C
Afstandsbediening	Ja, inclusief
Filtertype	3-laags: gaasfilter, enzymfilter, actief koolfilter
Koelmiddel / vulling	R410A / 1200 g
Leidingdiameter vloeistof-gas	1/4 - 3/8 inch
Afmetingen binnenunit (b x h x d)	799 x 295 x 232 mm
Afmetingen buitenunit (b x h x d)	780 x 530 x 277 mm
Netto gewicht binnenunit	9 kg
Netto gewicht buitenunit	34 kg
Geluidsdrukniveau binnenunit	27-44 dB(A)
Geluidsdrukniveau buitenunit	49-51 dB(A)
Beschermingsklasse binnenunit	IPX0
Beschermingsklasse buitenunit	IPX4
Zekering	T3.15A / 250V
Garantie	24 maanden
Onderhoud filter	Reinig elke 2 weken
Veiligheid	Alleen gebruiken met geaard stopcontact; geen verlengsnoer
Fabrikant	PVG International B.V.

Veelgestelde vragen - S 1753 ZIBRO

Hoe stel ik de actuele tijd in op de afstandsbediening?

Druk op de TIME ADJ-knop. Druk vervolgens op de + of - knop om de tijd aan te passen. Druk tenslotte nog drie keer op TIME ADJ om de tijd op te slaan.

Hoe gebruik ik de timer om de airconditioner automatisch in te schakelen?

Stel eerst de actuele tijd in. Druk twee keer op TIME ADJ, stel de gewenste starttijd in met + of -, druk twee keer op TIME ADJ en vervolgens op de ON-timer knop.

Wat moet ik doen als de afstandsbediening niet werkt?

Gebruik de noodschakelaar op de binnenunit. Druk er een keer op om de noodbediening te activeren. De unit werkt dan in een vooraf ingestelde modus op basis van de kamertemperatuur.

Hoe reinig ik het 3-laags filtersysteem?

Schakel de unit uit en haal de stekker uit het stopcontact. Open het frontpaneel, verwijder de filter en reinig deze met een stofzuiger of handwarm water (max. 30°C). Laat de filter in de schaduw drogen en plaats deze terug met 'FRONT' naar voren.

Waarom start de airconditioner niet onmiddellijk na uitschakelen?

Dit is normaal: het systeem heeft een beveiliging die ervoor zorgt dat de compressor pas na ongeveer 3 minuten weer inschakelt.

Wat betekenen de pieptonen van de binnenunit?

Een pieptoon geeft aan dat de signaaloverdracht tussen de afstandsbediening en de binnenunit optimaal is.

Kan ik de airconditioner gebruiken zonder filter?

Nee, gebruik de airconditioner nooit zonder het 3-laags filter. Dit kan schade aan het apparaat veroorzaken.

Hoe stel ik de slaaptimer in?

Druk tijdens bedrijf op de SLEEP-knop. De unit schakelt na de ingestelde tijd uit en past de temperatuur geleidelijk aan voor een comfortabele slaap.

Wat doe ik als er een brandlucht uit de airconditioner komt?

Schakel het apparaat onmiddellijk uit, haal de stekker uit het stopcontact en neem contact op met uw leverancier.

Welk koelmiddel gebruikt de Zibro S 1753?

De airconditioner gebruikt R410A koelmiddel, met een vulling van 1200 gram. Dit is een gefluoreerd broeikasgas met een GWP van 1975.

GEBRUIKSAANWIJZING S 1753 ZIBRO

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw airconditioner. U heeft een

kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u de

airconditioner verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een

optimale levensduur van uw airconditioner. Wij geven u namens de fabrikant 24 maanden

garantie op alle optredende materiaal- en fabricagefouten.

Wij wensen u veel comfort met uw airconditioner.

Met vriendelijke groet,

PVG International B.V.

Afdeling Klantenservice

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

INHOUD

A Veiligheidsinstructies 40

B Onderdelen en functies 41

C Vóór ingebruikname 43

D Gebruiksaanwijzingen 44

E Luchtfilter 51

F Onderhoud 51

G Storingen verhelpen 53

H Garantiebepalingen 54

De installatie moet volledig in overeenstemming zijn met de ter plaatse geldende voorschriften, bepalingen en normen. Het apparaat is uitsluitend geschikt voor gebruik, op droge plaatsen, binnenshuis. Controleer de netspanning. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 V./ 50 Hz.

BELANGRIJK

Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat absoluut niet aansluiten. De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten. Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

Controleer voor het aansluiten van het apparaat of:

• de aansluitspanning overeenkomt met die op het typeplaatje;
• stopcontact en stroomvoorziening geschikt zijn voor het apparaat;
• de stekker van het snoer in het stopcontact past;
• het apparaat op een stabiele en vlakke ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

• Dit apparaat is volgens de CE veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn.
• Het luchtinlaat- en uitblaasrooster nooit afdekken.
• Breng het apparaat nooit in contact met chemicaliën.
• Het apparaat nooit in contact brengen met water, met water besproeien of in water onderdompelen.
• Niet met handen, vingers of objecten in de openingen van de unit komen.
• Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact niet voorhanden, laat dit dan installeren door een erkend elektricien.
• Wees uit veiligheidsoverwegingen altijd voorzichtig met kinderen in de buurt van dit apparaat, zoals met ieder elektrisch apparaat.
• Laat eventuele reparaties altijd uitvoeren door een erkend servicemonteur of uw leverancier. Volg de onderhoudsinstructies
• Haal altijd de stekker van het apparaat uit het stopcontact als het niet wordt gebruikt.
• Een beschadigd elektriciteitssnoer alleen laten vervangen door de leverancier of een bevoegd persoon/servicepunt.
• De airconditioner nooit aan- of uitzetten met behulp van de stekker. Gebruik alleen de daarvoor bestemde knop op de airconditioner of op de afstandsbediening.
• Tijdens bedrijf de airconditioner niet openen. Na uitschakelen altijd eerst de stekker uit het stopcontact halen voor u het apparaat opent.
• Voor schoonmaken of onderhoud de stekker altijd uit het stopcontact halen.
• Geen gaskachel, fornuis of oven in de luchtstroom van de airconditioner plaatsen.
• De knoppen van de airconditioner niet met natte handen bedienen of aanraken.
• De buitenunit produceert geluid. Het is de verantwoordelijkheid van de gebruiker om te controleren of het geluidsniveau de plaatselijk geldende geluidsnormen niet overschrijdt en ervoor te zorgen dat de apparatuur voldoet aan de plaatselijk geldende voorschriften.
• Wij adviseren om uit de directe luchtstroom te blijven.
• Het afvalwater van de airconditioner nooit als drinkwater gebruiken.
• Het apparaat is niet geschikt voor het koelen van ruimtes waar voedsel opgeslagen ligt, temperatuuregeling in ruimtes met kunstwerken, kwekerijen en kan niet als precisie-instrument gebruikt worden.
• Wanneer u een brandlucht ruikt, het apparaat meteen uitschakelen en contact opnemen met uw leverancier.
• Nauwgezet controleren of de afvoerslang goed geïnstalleerd is.

Niet installeren op plaatsen waar:

• zich, in de nabijheid, warmte ontwikkelt of stoom vormt,
• het zoutgehalte (in kustgebieden), het zwavelgehalte (dichtbij bronnen), het ammoniakgehalte of het vochtigheidsgehalte in de lucht te hoog is,
• de luchtuitlaat geblokkeerd is, bijvoorbeeld door sneeuw,
• petroleum overgeheveld wordt of petroleumdampen hangen.

• Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.
• Niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op het apparaat.

B ONDERDELEN EN FUNCTIES

Outdoor unit

* Bij koeling wordt warme lucht uitgeblazen, bij verwarming koude lucht.

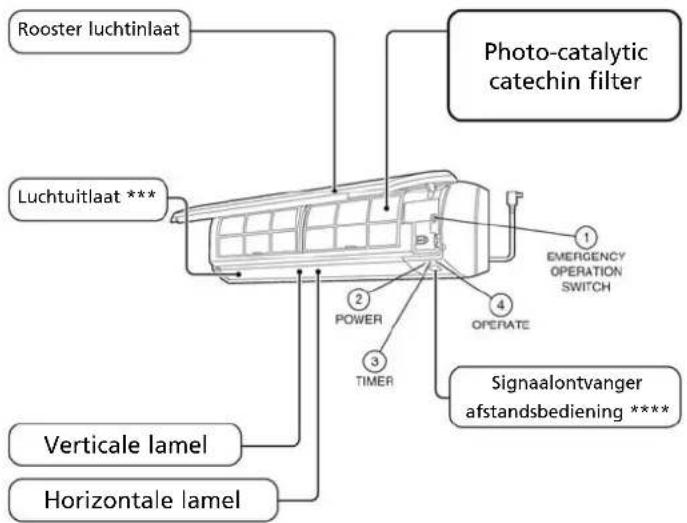

Binnenunit

*** De richting van de luchtstroom is te regelen met de horizontale en verticale lamellen.
**** De pieptoon geeft aan dat de signaaloverdracht tussen de afstandsbediening en de binnen-unit optimaal is.

NL

Bedieningspaneel

1. NOODSCHAKELAAR (HANDMATIG). Om de unit te bedienen als de afstandsbediening niet werkt.
2. POWER INDICATOR. Lights up when this function is activated.
3. STROOMINDICATIE LAMPJE, brandt als de stroomtoevoer is ingeschakeld.
4. OPERATE. Lampje brandt als de unit is ingeschakeld.

Automatische herstelfunctie

Bij een stroomstoring tijdens bedrijf, wordt de bedrijfsmodus van dat moment automatisch opgeslagen. 3\~4 Minuten nadat de stroomvoorziening is hersteld, start de unit automatisch op in dezelfde bedrijfsmodus (3\~4 minuten wachttijd ter bescherming van de compressor).

ATTENTIE!

• Vanwege de automatische herstelfunctie zal de unit, nadat de stroom tijdens bedrijf uitgeschakeld werd, automatisch weer opstarten (ook als dit niet gewenst is) als u de stekker weer in het stopcontact steekt.
• Wanneer de unit voor langere tijd niet gebruikt zal worden, met de afstandsbediening de unit uitschakelen en de stekker uit het stopcontact halen.

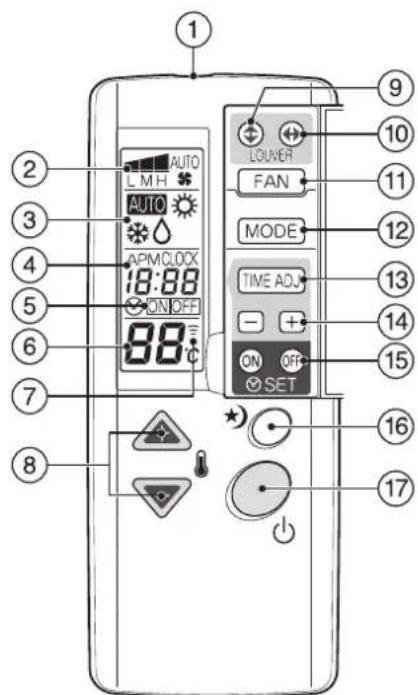

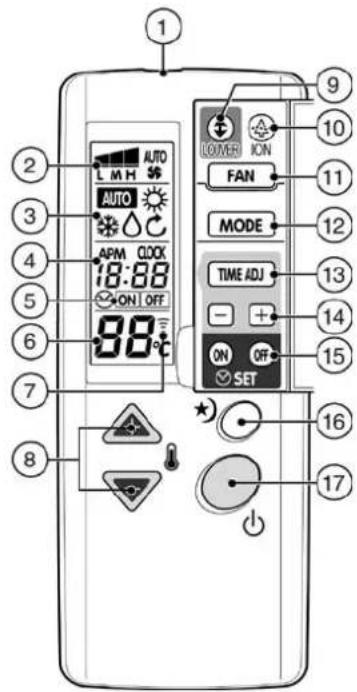

Afstandsbediening

S1731 - S1735

S1753

TRANSMITTER

Zendt signalen naar ontvanger binnenunit.

INDICATIE VENTI- LATORSNELHEID

Geeft ventilatorsnelheid aan, geselecteerd via ventilatorsnelheid knop. Bij instelling "AUTO" wisselt de ventilatorsnelheid automatisch afhankelijk van het verschil tussen de ingestelde temperatuur en de kamertemperatuur.

BEDRIJFSINDICATIE

Geeft huidige bedrijfsmodus aan.

TIJDWEERGAVE

Toont actuele tijd of timer.

TIMER MODUS INDICATOR

ON: De airconditioner start op de ingestelde tijd. OFF: De airconditioner stopt op de ingestelde tijd.

TEMPERATUUR INDICATIE

Geeft de ingestelde temperatuur aan.

SIGNAALINDICATOR

Brandt als er een signaal verzonden wordt.

TEMPERATUUR INSTELKNOPPEN

Per druk op de knop gaat de instel temperatuur met 1°C (1.8°F) omhoog.

Per druk op de knop gaat de instel temperatuur met 1°C (1.8°F) omlaag.

LOUVER KNOP

Richting luchtstroom kan horizontaal (naar boven / beneden) per druk op de knop gewijzigd worden.

KNOP VERTICALE LAMEL (S1753)

Richting luchtstroom kan verticaal (naar links / rechts) per druk op de knop gewijzigd worden.

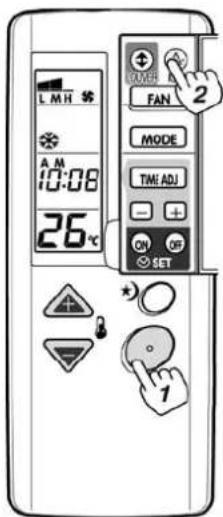

IONIZER KNOP (S1731 - S1735)

Genereert negatieve ionen. Het stroomindicator lampje rood is rood.

Voor aanpassen ventilatorsnelheid. De indicator verspringt van "L" (Low), naar "M" (Medium), "H" (High), en "AUTO" bij iedere druk op de knop.

BEDRIJFSMODUS KNOP

Voor instellen bedrijfsmodus. De indicator voor bedrijfsmodus verspringt van

AUTO (Automatisch), naar (Koelen), △ (Droog), Circuleren) en

(Verwarmen) bij iedere druk op de knop.*

TIME ADJ KNOP

Druk op de "TIME ADJ" knop om de actuele tijd aan te passen of de timer in te stellen.

+, KNOPPEN

Druk op deze knoppen om de tijd aan te passen of de timer in te stellen.

+ Vooruit

- Achteruit

Bij vasthouden knop verspringt de tijd met 10 minuten interval.

TIMER FIXING KNOPPEN

Druk op deze knopen om de timer ON (aan) of OFF (uit) te zetten.

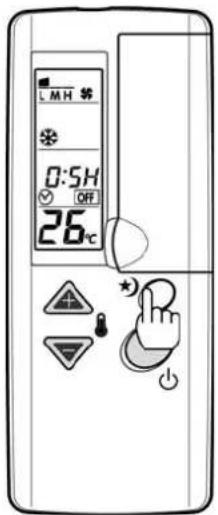

SLEEP KNOP

Druk op deze knop voor instellen Slaapstand.

ON/OFF KNOP

Aan: één druk op de knop, Uit: bij de volgende druk.

OPMERKING

1. Gebruik van de afstandsbediening

Batterijen plaatsen / vervangen

Gebruik twee droge alkalibatterijen (AAA/LR03).

Geen oplaadbare batterijen gebruiken.

1. Verwijder het batterijklepje aan de achterkant van de afstandsbediening door het in de richting van de pijl (afgebeeld op het klepje) te schuiven.

2. Plaats de nieuwe batterijen en controleer of de (+) en (-) pool in de juiste richting liggen.

3. Sluit het klepje door het terug te schuiven.

OPMERKING!

• Bij vervanging geen gebruikte, oude batterijen of batterijen van een ander type gebruiken. Dit kan storingen in de afstandsbediening veroorzaken.
• Wanneer de afstandsbediening enkele weken niet gebruikt wordt, de batterijen verwijderen. Dit voorkomt schade wanneer de batterijen zouden gaan lekken.
• Vervang de batterijen als de binnenunit geen signaal geeft, of als het transmissie indicatielampje niet brandt.
• Gebruik nooit oude en nieuwe batterijen door elkaar, of verschillende types (bijvoorbeeld alkali en mangaandioxide) tegelijkertijd.

Opbergen afstandsbediening en gebruikstips

De afstandsbediening kan in een aan de muur gemonteerde houder worden bewaard. Deze houder wordt bij de unit geleverd.

Gebruik van de afstandsbediening

Richt de afstandsbediening op de signaalontvanger van de binnenunit van de airconditioner. Op deze manier kan de airconditioner tot op een afstand van ongeveer 7 meter bediend worden.

2. Aanbrengen filters

Deze airconditioner is voorzien van een 3-laags filtersysteem om de circulerende lucht te zuiveren:

• Gaasfilter: verwijdert grotere stofdeeltjes.
• Enzymfilter: neutraliseert rondzwevende micro-organismen.
• Actief koolfilter: verwijdert onaangename luchtjes.

OPMERKING

• Gebruik de airconditioner nooit zonder het filter.
• Gebruik enkel en alleen de geschikte Zibro filters. Dit voorkomt schade aan uw airconditioner
• Het geschikte filterpakket is verkrijgbaar bij uw dealer.

a. Open het frontpaneel door het omhoog te trekken.

b. Plaats het 3-laags filtersysteem tussen de klemrand, met het woord "FRONT" naar de voorkant. Zorg ervoor dat de filter helemaal tussen de klemrand vastzit. Als de filter niet goed geplaatst is, kan er schade ontstaan.

c. Sluit het frontpaneel.

D GEBRUIKSAANWIJZINGEN

Instellen actuele tijd

Voorbeeld: instellen op 3:50 p.m.

1. De "TIME ADJ" knop 1 x indrukken
2. De tijd met de "+" , "-" knoppen aanpassen. Als u de knop vasthoudt, verspringt de tijd met een 10 minuten interval.
3. De "TIME ADJ" knop 3 x indrukken. De actuele tijd verschijnt op het schermpje. De tijdinstelling is opgeslagen.

OPMERKING

Ook als de actuele tijd niet is ingesteld, kunt u alle functies, behalve de "Timer operation" functie gebruiken.

Circulatiefunctie

Wanneer er andere verwarmingsbronnen worden gebruikt, trekt de warme lucht naar boven in de ruimte. Door de "Circulation" functie te gebruiken wordt het temperatuurverschil tussen de bovenste en onderste luchtlagen opgeheven. Uw verwarming werkt hierdoor efficiënter.

1. Druk op de ON/OFF knop.
2. Stel de bedrijfsmodus, luchtcirculatie, , indoor op de bedrijfsmodus knop te drukken.
3. Pas de ingestelde temperatuur aan door de temperatuur instelknoppen in te drukken. Nadat de kamertemperatuur op de ingestelde temperatuur is, zal de lucht gaan circuleren.
4. Ventilatorsnelheid aanpassen door op de ventilatorsnelheid knop te drukken. Wanneer de MODUS ingesteld is op "AUTO", verandert de ventilatorsnelheid automatisch.

WAARSCHUWING!

• Geen verwarmingsbronnen onder de binnenunit of afstandsbediening plaatsen.
• De richting van de luchtstroom niet direct op verwarmingsbronnen richten.
• Zorg voor voldoende ventilatie.

Koelen/drogen

1. Druk op de AAN/UIT knop.
2. Stel de bedrijfsmodus in op Koelen ✕, Verwarmen ⚙ of Drogen △, door de bedrijfsmodus knop in te drukken.
3. Temperatuur aanpassen door op de instelknoppen voor temperatuur te drukken. Temperatuur in te stellen tussen: 16\~30°C met 1°C per stap.
4. Ventilatorsnelheid aanpassen door op de ventilatorsnelheid knop te drukken. Wanneer de MODE ingesteld is op "AUTO", verandert de ventilatorsnelheid automatisch.

OPMERKING!

• Wanneer de unit gedurende langere tijd koelt en droogt in een omgeving met een hoge vochtigheidsgraad (ramen en deuren staan open) kunnen zich vochtdruppels op de binnenunit vormen. Het lekkende water kan schade aan vloerbedekking of parket veroorzaken.
• Als de Drogen bedrijfsmodus ingesteld is op een lage temperatuur voelt de luchtstroom koud aan.
• In de Drogenbedrijfsmodus koelt het systeem tot de kamertemperatuur 1\~2°C (1.8\~3.6°F) boven de ingestelde temperatuur is en schakelt met tussenpozen over op "LO" (lage) ventilatorsnelheid, ongeacht de ingestelde snelheid.
• Tijdens "Drogen" slaat de binnenunit 3 minuten af als de ingestelde temperatuur bereikt is.
• Tijdens verwarmen kan de buitenunit bevriezen en de verwarmingscapaciteit teruglopen. De unit stopt dan met verwarmen en schakelt automatisch over op ontdooien. Tijdens het ontdooien werken de ventilatoren van de binnen- en buitenunit niet.
• Als de warmtewisselaar niet warm genoeg wordt, stopt de luchtcirculatie om te voorkomen dat er koude lucht instroomt.

Automatische bedrijfsmodus

De airconditioner selecteert bij het starten de bedrijfsmodus automatisch (koelen, dogen, verwarmen) aan de hand van de ingestelde kamertemperatuur.

• De airconditioner start opnieuw in de vorige bedrijfsmodus als automatisch bedrijf binnen 3 uur na uitschakeling opnieuw begint.
• Aanpassen bedrijfsmodus. De computer controleert en vergelijkt de kamertemperatuur regelmatig nadat de compressor is uitgeschakeld en past de bedrijfsmodus aan.

1. De ON/OFF knop indrukken.
2. Bedrijfsmodus instellen op Automatisch "AUTO", door de bedrijfsmodus knop in te drukken.
3. Temperatuur aanpassen door op de instelknoppen voor temperatuur te drukken.
4. Pas de ventilatorsnelheid aan door de bijbehorende knop in te drukken. Als deze functie ingesteld is op "AUTO" wordt de snelheid automatisch aangepast.

OPMERKING

Als u de automatisch geselecteerde modus wilt annuleren, kunt u de bedrijfsmodus met de knoppen voor koelen, drogen, verwarmen opnieuw instellen.

Negatieve ionen modus (alleen op S1731 and S1735)

Deze functie is alleen beschikbaar als de airconditioner in bedrijf is.

1. Druk op ON/OFF knop
2. Druk op de "lon" knop.

Druk op de negatieve ioniseermodus knop om deze functie uit te schakelen.

Instellen richting luchtstroom

Horizontale lamel aanpassen

Wanneer de ON/OFF knop wordt ingedrukt verandert de stand van de horizontale lamel automatisch.

Wanneer de lamel knop eenmaal wordt ingedrukt verandert de stand van de horizontale lamel (voor bereik:zie tekening).

Vastzetten richting luchtstroom

Door weer op de lamel knop te drukken wordt de horizontale lamel vastgezet en wordt de stand opgeslagen. Als de unit opnieuw wordt ingeschakeld staat de lamel automatisch in dezelfde stand.

Verticale lamel aanpassen

Wijzig de stand van de verticale lamel door handmatig de afsteltabs te verschuiven. Als bij een hoge vochtigheidsgraad de verticale lamel tijdens bedrijf volledig naar rechts of links gericht is, kunnen zich vochtdruppels op de luchtuitlaat vormen.

Richting van de luchtstroom vastzetten:

Alleen bij het S1753 type: de horizontale lamel wordt vastgezet als de verticale lamel knop weer een keer wordt ingedrukt.

OPMERKING!

• Als de unit uitgeschakeld wordt, sluit de horizontale lover de luchtuitlaat automatisch af.
• De horizontale lamel niet handmatig draaien, om beschadigingen te voorkomen de stand alleen via de afstandsbediening veranderen. Als de lamel niet goed werkt, bedrijf stoppen en opnieuw opstarten.
• Tijdens koelen of drogen mag de horizontale lamel niet te lang naar beneden gericht zijn.

Timer modus

Controleer de actuele tijd voor u de timer instelt. Als de timer ingesteld is, slaat de afstandsbediening de instellingen op. De volgende keer kunt u dezelfde timermodus gebruiken door op de ON/OFF knop en de Timer instelknop ("ON/OFF Timer") te drukken.

U kunt de gecombineerde functie "ON Timer" en "OFF Timer" gebruiken.

"ON Timer"

Voorbeeld: stel de "ON Timer" in op 7 a.m.

De unit start op de ingestelde tijd.

1. De "TIME ADJ" knop twee keer indrukken.

1. De tijd met de knop instellen. De tijd verspringt met interval van 10 minuten. Knop vasthouden om snel te scrollen.

1. De "TIME ADJ" knop twee keer indrukken. "ON Time" is ingesteld en de actuele tijd wordt weer getoond.

1. De Timer instelknop "ON" indrukken. De "ON Time" verschijnt 2 seconden op het scherm, waarna de actuele tijd weer getoond wordt.

"ONTime" opheffen

De Timer instelknop "ON" indrukken. Het timerlampje van de binnenunit gaat uit.

"OFF Timer"

Voorbeeld: Stel de "OFF Timer" in op 10 p.m.

De unit start op de ingestelde tijd.

Programmeren "OFF Time"

1. De "TIME" knop 3 keer indrukken.

1. De tijd met de knop instellen. De tijd verspringt met interval van 10 minuten. Knop vasthouden om snel te scrollen.

1. De "TIME ADJ" knop een keer indrukken. "OFF Time" is ingesteld en de actuele tijd wordt weer getoond.

1. De Timer instelknop "ON" indrukken. De "ON Time" wordt 2 seconden getoond, waarna de actuele tijd verschijnt.

"OFF Time" opheffen

De Timer instelknop "OFF" indrukken. Het timerlampje van de binnenunit gaat uit.

NL

"SLEEP Timer"

Door deze knop in te drukken, start de timer modus die op de ingestelde tijd de unit uitschakelt.

De "SLEEP" knop tijdens bedrijf indrukken.

De ingestelde tijd herhaalt de volgende modus door de knop in te drukken:

Continu bedrijf (Slaapstand: OFF). De unit schakelt uit na de ingestelde tijd.

OPMERKING

• Wanneer u zowel de "OFF Timer" als "Sleep Timer" modus instelt, gaat de laatste instelling voor de eerste.
• De "Sleep Timer" modus kan pas ingesteld worden, nadat de actuele tijd is ingesteld.

Sleep Timer kenmerken

Tijdens Koelen

Als de Sleep Timer actief is, stijgt de ingestelde temperatuur na 30 minuten met 0,6°C, na de volgende 30 minuten stijgt de temperatuur nog eens met 0,6°C.

Tijdens Verwarming

Als de Sleep Timer actief is, daalt de ingestelde temperatuur na 30 minuten met 0,6°C, na de volgende 30 minuten daalt de temperatuur nog eens met 0,6°C.

Noodstop en testfunctie

Noodstop functie

• De noodstop functie wordt alleen gebruikt als de afstandsbediening niet functioneert.
  • Druk op de noodschakelaar, u hoort een piepgeluid en de noodstop functie is ingeschakeld.
• De noodstop functie is vooraf ingesteld voor de volgende twee modi en alleen gebaseerd op de kamertemperatuur op het moment dat de bovengenoemde situatie zich voordoet.

Temperatuur	Bedrijfsmodus	Ingestelde temperatuur	Timer modus	Luchtstroom
Boven 23°C	Koelen 26°C	Continuous Continu
Onder 23°C	Verwarmen 23°C	Continu Automatisch

NOTITIE

Als de noodstop functie actief is bij een temperatuur van meer dan 23°C en minder dan 26°C, schakel de unit dan in de "cooling mode" zonder daadwerkelijke "cooling". De bedrijfsmodus Drogen kan niet geactiveerd worden.

Test functie

• Gebruik de noodschakelaar .
• De test bedrijfsmodus wordt alleen in uitzonderlijke gevallen gebruikt, bijvoorbeeld als u de koelfunctie moet testen en de kamertemperatuur is onder de 16°C.
• Druk op de noodschakelaar, na de pieptoon de schakelaar ruim 5 seconden (niet langer dan 10 seconden) vasthouden tot u twee pieptonen hoort, de schakelaar loslaten, de test bedrijfsmodus is actief.
• De Test bedrijfsmodus houdt de airconditioner in bedrijf in de "cooling" modus met de luchtstroom-snelheid op "Hi", na 30 minuten stopt de testcyclus automatisch.

Uitschakelen Noodstop of Test functie

• U kunt de functies uitschakelen met de afstandsbediening of handmatig door na de pieptoon de schakelaar weer in te drukken.
• Wanneer u via de afstandsbediening afsluit, wordt de unit automatisch weer op de afstandsbediening ingesteld.

E LUCHTFILTER

Deze airconditioner is voorzien van een 3-laags filtersysteem om de circulerende lucht te zuiveren.

a. Gaasfilter: verwijdert grotere stofdeeltjes uit de circulerende lucht.
b. Actief koolfilter: verwijdert onaangename luchtjes van sigaretten (acetaldehyde), huisdieren (ammoniak) en afval.
c. Enzymfilter: neutraliseert rondzwevende micro-organismen.

OPMERKING

Het 3-laags filtersysteem wordt geleverd in een plastic verpakking. Verwijder de verpakking en plaats het filtersysteem. Dit systeem verwijdert ongezonde rondzwevende deeltjes uit de circulerende lucht.

F schoonmaken

1. Schakel de unit uit en haal de stekker uit het stopcontact.
2. Het voorpaneel in positie "a" houden en omhoog trekken.
3. Reinigen met een zachte droge doek. Gebruik handwarm water (maximaal 30° C) om hardnekkig vuil te verwijderen.
4. Gebruik geen agressieve schoonmaakmiddelen zoals wasbenzine, benzine, verfverdunner of schuurmiddelen om vuil te verwijderen.

5. Nooit water in de binnenunit spuiten. Gevaarlijk!

6. Het frontpaneel terugplaatsen en sluiten door positie "b" naar beneden te duwen.

Filter schoonmaken

Het filtersysteem moet regelmatig schoongemaakt worden (gemiddeld om de 2 weken)

1. Het apparaat uitschakelen en de stekker uit het stopcontact halen.

2. Frontpaneel openen (a).

3. Het middelste treklipje van de filter omhoogtrekken tot het uit de klemrand is, daarna de filter naar beneden schuiven en verwijderen.

4. Filter schoonmaken.

Gebruik een stofzuiger om het stof te verwijderen of reinig de filter met water. De filter in te schaduw leggen om te laten drogen.

1. Filter terugplaatsen.

Plaats de filter tussen de klemrand, met het woord "FRONT" naar de voorkant. Zorg ervoor dat de filter helemaal tussen de klemrand vastzit. Als de filter niet goed vastzit, functioneert het systeem niet of niet optimaal.

1. Sluit het frontpaneel.

OPMERKING

De airconditioner nooit zonder de 3 in 1 filter gebruiken.

Onderhoud negatieve ionengenerator (twee keer per jaar) (alleen S1731 - S1735)

1. Schakel de unit uit en haal de stekker uit het stopcontact.

WAARSCHUWING!

Controleer of de unit is uitgeschakeld.

1. De horizontale lamel voorzichtig handmatig openen.

1. Stofresten op en rond de generator wegnemen. De bovenkant van de metalen naald in de generator zachtjes schoonborstelen met een kunststof (tanden)borstel. Geen pluizige borstel of kwastje gebruiken.

1. De horizontale lamel voorzichtig sluiten. Stekker weer in het stopcontact steken en de airconditioner is klaar voor gebruik.

WAARSCHUWING!

Bij storingen (brandlucht, etc.) het apparaat meteen uitschakelen. De stekker uit het stopcontact halen en contact opnemen met uw leverancier. Controleer eerst de volgende punten voor u contact opneemt met de kantenservice:

De hierna volgende problemen duiden niet altijd op storing. Controleer eerst de volgende punten voor u contact opneemt met de klantenservice:

Probleem Oorzaak / Oplossing
Het systeem start niet onmiddellijk op na een herstart.	Dit is de systeembeveiliging. Na een stop, duurt het ongeveer 3 minuten voor het apparaat weer in bedrijf is
Er ontstaan luchtjes.	Het systeem haalt luchtjes, zoals van sigaretten, parfums, wandbekleding of meubels uit de circulerende lucht.
De airconditioner maakt lawaai.	Als koelen wordt gestart of verwarming wordt gestopt, kan er een suizend of gorgelend geluid te horen zijn, dat veroorzaakt wordt door het koelmiddel dat in de airconditioner stroomt.
	Bij in- of uitschakelen kan er een krakend geluid te horen zijn. Dit wordt veroorzaakt door het inkrimpen of uitzetten van de behuizing als gevolg van temperatuurwisselingen.
	Stromend geluid tijdens bedrijf. Is te horen als het koelmiddel van stroomrichting verandert.
Geen luchtstroom (Binnenunit). Circulatiesnelheid kan niet veranderd worden.	In bedrijf in de droogmodus stroomt er geen lucht uit de unit om te voorkomen dat het teveel afkoelt.
	Om koude luchtstroom te voorkomen, stroomt er in de verwarmingsmodus pas lucht uit de unit als de lucht voldoende opgewarmd is. Tijdens ontdooien in de verwarmingsmodus kan de circulatie (tijdelijk) stoppen.
Onvoldoende koelen/verwarming.	De luchtfilter is verstopt door stof en vuil waardoor er onvoldoende gekoeld of verwarmd kan worden.
	Controleer of de ingestelde kamertemperatuur al bereikt is.
	Controleer of de circulatiesnelheid ingesteld is op “LO”.
	Controleer of de luchtinlaat of -uitlaat van de buitenunit niet geblokkeerd is.
	Als de gewenste kamertemperatuur niet bereikt wordt doordat de omgevingstemperatuur te laag is, zorg dan voor extra warmtebronnen.
Het indicatielampje van de afstandsbediening is zwak. Het lampje brandt zwak als er signalen worden verzonden. Het lampje gaat niet branden.	Controleer of de droge batterijen voldoende opgeladen zijn. Gebruik droge R-03 (AAA) batterijen. Vervang de zwakke batterijen door een droog nieuw paar.
	Controleer of de polen in de juist richting liggen.
De binnenunit beslaat. Wordt veroorzaakt door koude lucht tijdens het koelen.
Stoom uit de buitenunit.	Wordt veroorzaakt door ontdooien van de buitenunit tijdens verwarmen.

Wanneer er tijdens bedrijf storingen optreden, of als de airconditioning uitvalt, of de afstandsbediening niet meer werkt als gevolg van bliksemschade of storing door een radiozender, de stekker uit het stopcontact halen en drie minuten wachten. Daarna de stekker weer in het stopcontact steken en op de ON/OFF knop van de afstandsbediening drukken.

Probeer nooit zelf de airconditioner te repareren of uit elkaar te halen. Slecht of foutief uitgevoerde reparaties kunnen gevaar opleveren voor de gebruiker en kunnen betekenen dat de garantie vervalt.

H GARANTIE VOORWAARDEN

U krijgt op de airconditioner 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1. Alle verdere aanspreken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
3. De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals de filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
6. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen daarvan, komen altijd voor rekening van de koper.
8. Schade, veroorzaakt door het niet gebruiken van de geschikte Zibro filters, valt buiten de garantie.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, kunt u de airconditoner ter reparatie aanbieden bij uw dealer.

Model		S1731 S1735 S1753
Type air-conditioner		DC inverter Wall mounted split
Cooling capacity, nom (min-max)*	W	2640 (1290-3100)	3315 (1400-3500)	5200 (1500-5300)
Cooling capacity, nom (min-max)* BTU/h		9000 (4400-10600)	11300 (4800-11900)	17700 (5100-18000)
EE Class* A A C
EER* W/W		3,62	3,76	2,81
Heating capacity, nom (min-max)*	W	3230 (1400-3600)	3670 (1930-4200)	6750 (1470-7300)
Heating capacity, nom (min-max)*	BTU/h	11000 (4800-12300)	12500 (6600-14300)	23000 (5000-25000)
Heating performance		A A	A
COP*	W/W	3,74	4,52	3,61
Dehumidifying capacity ***	L / 24h	38	48	67
Power consumption cooling, nom	kW	0.73	0.88	1.85
Power consumption heating, nom	kW	0.86	0.81	1.87
Power supply	V / Hz / Ph	220 - 240 / 50 / 1	220 - 240 / 50 / 1	220 - 240 / 50 / 1
Current (nom.) cooling / heating	A	3.5/4.1	4.2/3.9	8.4/8.5
Max. Current	A	5.3	5.9	10.3
Generated negative ions****	quantity / cc	9000	9000	n/a
Air flow cooling/heating**	m^3/h	468/438	558/588	690/630
For rooms up to**	m^3	75-100	85-110	130-150
Compressor type		Rotary	Rotary	Rotary
Fan speeds		3	3	3
Thermostatic range	°C	16 - 30	16 - 30	16 - 30
Operating range	°C	+1 - 43	+1 - 43	+1 - 43
Controls manual /mechanic /electronic		Electronic remote	Electronic remote	Electronic remote
Remote control Yes / No		Y	Y	Y
Air filter type(s)		Photocatelytic Catechin (3 in 1)
Refrigerant type / charge	r / gr	R410A / 850	R410A / 850	R410A / 1200
Refrigerant pipe diameter Liquid-Gas	Inch	1/4 - 3/8	1/4 - 3/8	1/4 - 3/8
Pressure suction / discharge	bar	12/41	12/41	11/41
Dimensions indoor unit (w x h x d)	mm	795 x 265 x 200	795 x 265 x 207	799 x 295 x 232
Dimensions outdoor unit (w x h x d)	mm	780 x 530 x 277	780 x 530 x 277	780 x 530 x 277
Net weight indoor unit	kg	7.5	8.5	9
Net weight outdoor unit	kg	29	30	34
Gross weight indoor unit	kg	10	11	12
Gross weight outdoor unit	kg	32	33	37
Sound pressure level indoor unit	dB(A)	25-38	25-43	27-44
Sound pressure level outdoor unit	dB(A)	42-44	42-44	49-51
Unit protection indoor	IP	IPX0	IPX0	IPX0
Unit protection outdoor	IP	IPX4	IPX4	IPX4
Fuse rating		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

* EN 14511-2004
** Indicatie
*** Ontvochtiging bij 32°C, 80% RH
**** Gemeten bij luchtuitstroom

Defecte elektrische apparaten horen niet bij het huisafval. Zorg voor een goede recycling waar mogelijk. Vraag eventueel uw gemeente of uw lokale handelaar voor een deskundig recycling advies.

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R410A in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R410A niet ontsnappen in de atmosfeer: R410A is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 1975.

DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL B.V.

A ÖSTERREICH
