Type apparaat	Mobiele airconditioner
Koelcapaciteit	7000 BTU (ca. 2,0 kW)
Afmetingen (B x D x H)	45 x 30 x 70 cm
Gewicht	25 kg
Voeding	220-240 V / 50 Hz
Vermogen koelen	ca. 800 W
Functies	Koelen, ontvochtigen, ventilator, slaapmodus, timer
Ventilatorsnelheden	3 standen (laag, midden, hoog)
Timer	0-24 uur
Afstandsbediening	Ja, meegeleverd
Ontvochtigingscapaciteit	ca. 1 L/uur
Koelmiddel	R290 (propaan)
Geluidsniveau	ca. 52 dB (A)
Afvoerslang	Ja, diameter 150 mm, lengte 1,5 m
Raamafdichtingsset	Ja, meegeleverd
Onderhoud filter	Wasbaar, elke 2 weken reinigen
Waterafvoer	Handmatig via aftapplug of continue afvoer
Veiligheid	Overbelastingsbeveiliging, automatische herstart
Energieklasse	A (koelen)
Garantie	2 jaar

Veelgestelde vragen - S 1735 ZIBRO

Hoe installeer ik de Zibro S 1735 airconditioner?

Plaats het apparaat dicht bij een raam. Bevestig de afvoerslang aan de achterkant en leid deze naar buiten. Gebruik de meegeleverde raamafdichtingsset om de opening af te sluiten. Steek de stekker in een geaard stopcontact.

Hoe reinig ik het filter van de S 1735?

Schakel het apparaat uit en haal de stekker eruit. Verwijder het filter aan de achterkant. Spoel het af met lauw water en droog het goed. Plaats het filter terug en sluit de kap.

Wat moet ik doen als de airco niet koelt?

Controleer of het apparaat in de koelmodus staat en of de ingestelde temperatuur lager is dan de kamertemperatuur. Zorg dat het filter schoon is en de afvoerslang niet geblokkeerd is.

Hoe gebruik ik de timerfunctie?

Druk op de timer-knop op de afstandsbediening. Stel de gewenste inschakel- of uitschakeltijd in met de +/- knoppen. Bevestig met de timer-knop.

Kan ik de airco zonder afvoerslang gebruiken?

Nee, de afvoerslang is noodzakelijk voor het afvoeren van warme lucht. Zonder slang kan het apparaat de warmte niet kwijt en zal het niet goed koelen.

Wat betekent de foutmelding 'E1' op het display?

Foutcode E1 duidt op een probleem met de temperatuursensor. Schakel het apparaat uit, wacht een paar minuten en schakel het opnieuw in. Als de fout blijft verschijnen, neem dan contact op met de klantenservice.

Hoe leeg ik het waterreservoir?

Bij hoge luchtvochtigheid kan het reservoir vol raken. Verwijder de aftapplug aan de onderkant van het apparaat en laat het water in een bak lopen. U kunt ook een continu afvoerslang aansluiten.

Kan ik de airconditioner gebruiken als ventilator?

Ja, druk op de modusknop totdat 'ventilator' wordt weergegeven. U kunt dan de snelheid instellen. De lucht wordt niet gekoeld.

Wat is het energieverbruik van de S 1735?

Het koelvermogen is ongeveer 800 W, wat overeenkomt met een energieklasse A. Het exacte verbruik hangt af van de gebruikte modus en instellingen.

Hoe stel ik de slaapmodus in?

Druk op de slaapmodus-knop op de afstandsbediening. De temperatuur wordt automatisch verhoogd en de ventilator draait zachter voor een comfortabele nachtrust.

GEBRUIKSAANWIJZING S 1735 ZIBRO

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw airconditioner. U heeft een

kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u de

airconditioner verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een

optimale levensduur van uw airconditioner. Wij geven u namens de fabrikant 24 maanden

garantie op alle optredende materiaal- en fabricagefouten.

Wij wensen u veel comfort met uw airconditioner.

Met vriendelijke groet,

PVG International B.V.

Afdeling Klantenservice

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

INHOUD

A Veiligheidsinstructies 40

B Onderdelen en functies 41

C Vóór ingebruikname 43

D Gebruiksaanwijzingen 44

E Luchtfilter 51

F Onderhoud 51

G Storingen verhelpen 53

H Garantiebepalingen 54

De installatie moet volledig in overeenstemming zijn met de ter plaatse geldende voorschriften, bepalingen en normen. Het apparaat is uitsluitend geschikt voor gebruik, op droge plaatsen, binnenshuis. Controleer de netspanning. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 V./ 50 Hz.

BELANGRIJK

Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat absoluut niet aansluiten. De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten. Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

Controleer voor het aansluiten van het apparaat of:

• de aansluitspanning overeenkomt met die op het typeplaatje;
• stopcontact en stroomvoorziening geschikt zijn voor het apparaat;
• de stekker van het snoer in het stopcontact past;
• het apparaat op een stabiele en vlakke ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

• Dit apparaat is volgens de CE veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn.
• Het luchtinlaat- en uitblaasrooster nooit afdekken.
• Leeg het waterreservoir voordat u het apparaat verplaatst.
• Breng het apparaat nooit in contact met chemicaliën.
• Het apparaat nooit in contact brengen met water, met water besproeien of in water onderdompelen.
• Steek geen voorwerpen in de openingen van het apparaat.
• Haal altijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaakt of vervangen.
• Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact niet voorhanden, laat dit dan installeren door een erkend elektricien.
• Wees uit veiligheidsoverwegingen altijd voorzichtig met kinderen in de buurt van dit apparaat, zoals met ieder elektrisch apparaat.
• Laat eventuele reparaties altijd uitvoeren door een erkend servicemonteur of uw leverancier. Volg de onderhoudsinstructies
• Haal altijd de stekker van het apparaat uit het stopcontact als het niet wordt gebruikt.
• Een beschadigd elektriciteitssnoer alleen laten vervangen door de leverancier of een bevoegd persoon/servicepunt

• Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.
• Niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op het apparaat.

B ONDERDELEN EN FUNCTIES

Outdoor unit

* Bij koeling wordt warme lucht uitgeblazen, bij verwarming koude lucht.

Binnenunit

** De richting van de luchtstroom is te regelen met de horizontale en verticale lamellen.
*** De pieptoon geeft aan dat de sig- naaloverdracht tussen de afstands- bediening en de binnenunit optimaal is.

Bedieningspaneel

1. NOODSCHAKELAAR (HANDMATIG). Om de unit te bedienen als de afstandsbediening niet werkt.
2. POWER INDICATOR. Lights up when this function is activated.
3. STROOMINDICATIE LAMPJE, brandt als de stroomtoevoer is ingeschakeld.
4. OPERATE. Lampje brandt als de unit is ingeschakeld.

Automatische herstelfunctie

Bij een stroomstoring tijdens bedrijf, wordt de bedrijfsmodus van dat moment automatisch opgeslagen. 3\~4 Minuten nadat de stroomvoorziening is hersteld, start de unit automatisch op in dezelfde bedrijfsmodus (3\~4 minuten wachttijd ter bescherming van de compressor).

ATTENTIE!

• Vanwege de automatische herstelfunctie zal de unit, nadat de stroom tijdens bedrijf uitgeschakeld werd, automatisch weer opstarten (ook als dit niet gewenst is) als u de stekker weer in het stopcontact steekt.
• Wanneer de unit voor langere tijd niet gebruikt zal worden, met de afstandsbediening de unit uitschakelen en de stekker uit het stopcontact halen.

Afstandsbediening

1 TRANSMITTER

Zendt signalen naar ontvanger binnenunit

2 INDICATIE VENTI-LATORSNELHEID

Geeft ventilatorsnelheid aan, geselecteerd via ventilatorsnelheid knop.Bij instelling “AUTO” wisselt de ventilator-snelheid automatisch afhankelijk van het verschil tussen de ingestelde temperatuur en de kamertemperatuur.

3 BEDRIJFSINDICATIE

Geeft huidige bedrijfsmodus aan.

4 TIJDWEERGAVE

Toont actuele tijd of timer.

5 TIMER MODUS INDICATOR

ON:De airconditioner start op de ingestelde tijd.OFF:De airconditioner stopt op de ingestelde tijd.

6 TEMPERATUUR INDICATIE

Geeft de ingestelde temperatuur aan.

7 SIGNAALINDICATOR

Brandt als er een signaal verzonden wordt

8 TEMPERATUUR INSTELKNOPPEN

Per druk op de knop gaat de instel temperatuur met 1°C (1.8°F) omhoog.Per druk op de knop gaat de instel temperatuur met 1°C (1.8°F) omlaag.

9 LOUVER KNOP

Richting luchtstroom kan horizontaal (naa boven / beneden) per druk op de knop gewijzigd worden.

10 IONIZER KNOP

Genereert negatieve ionen. Het stroomindicator lampje rood is rood.

11 KNOP VENTILATOR-SNELHEID

Voor aanpassen ventilatorsnelheid. De indicator verspringt van "L" (Low), naar "M" (Medium), "H" (High), en "AUTO" bij iedereduk op de knop.

12 BEDRIJFSMODUS KNOP

Voor instellen bedrijfsmodus. De indicator voor bedrijfsmodus verspringt van AUTO (Automatisch), naar * (Koelen), △ (Droog), (Arculeren) en ⚙ (Verwarmen) bij iedere druk op de knop.*

13 TIME ADJ KNOP

Druk op de "TIME ADJ"knop om de actuele tijd aan te passen of de timer in te stelle

14 +, KNOPPEN

Druk op deze knoppen om de tijd aan te passen of de timer in te stellen.☐ Vooruit☐ AchteruitBij vasthouden knop verspringt de tijd met 10 minuten interval.

15 TIMER FIXING KNOPPEN

Druk op deze knopen om de timer ON (aan) of OFF (uit) te zetten.

16 SLEEP KNOP

Druk op deze knop voor instellen Saapstand.

17 ON/OFF KNOP

Aan: één druk op de knop,Uit:bij de volgende druk.

OPMERKING

• 00:00 A.M. - 12:00 A.M. = 00:00 - 12:00
• 00:00 P.M. - 12:00 P.M. = 12:00 - 24:00

C VÓÓR INGEBRUIKNAME

1. Batterijen in de afstandsbediening plaatsen

Plaatsen batterijen

Verwijder het klepje in de richting van de pijl.

Plaats de nieuwe batterijen zoals aangegeven (let op dat de positieve (+) en negatieve polen (-) in de juiste richting geplaatst zijn). Het klepje terugschuiven.

OPMERKING

Gebruik 2 AAA (1,5 Volt) batterijen. Geen herlaadbare batterijen gebruiken. Vervang de oude batterijen door nieuwe van hetzelfde type (zie hierboven) als het LCD-scherm vager wordt.

Opbergen afstandsbediening en gebruikstips

De afstandsbediening kan in een aan de muur gemonteerde houder worden bewaard. Deze houder wordt bij de unit geleverd.

Gebruik van de afstandsbediening

Richt de afstandsbediening op de signaalontvanger van de binnenunit van de airconditioner. Op deze manier kan de airconditioner tot op een afstand van ongeveer 7 meter bediend worden.

2. Aanbrengen filters

Deze airconditioner is voorzien van een 3-laags filtersysteem om de circulerende lucht te zuiveren:

• Gaasfilter: verwijdert grotere stofdeeltjes.
• Enzymfilter: neutraliseert rondzwevende micro-organismen.
• Actief koolfilter: verwijdert onaangename luchtjes.

OPMERKING

• Gebruik de airconditioner nooit zonder het gaasfilter.
• Het gebruiken van de unit zonder actief koolfilter en/of enzymfilter brengt geen schade toe aan uw airconditioner. In dat geval worden rondzwevende micro-organismen niet geneutraliseerd en worden onaangename luchtjes niet verwijderd.
• Gebruik enkel en alleen de geschikte Zibro filters. Dit voorkomt schade aan uw airconditioner
• Het geschikte filterpakket is verkrijgbaar bij uw dealer.

a. Open het frontpaneel door het omhoog te trekken.

b. De gaasfilters voorzichtig verwijderen. De middelste treklip van iedere filterhouder licht omhoogduwen tot deze opengaan en de filters verwijderen.

c. De actief koolfilter en enzymfilter aan beide kanten van de airconditioner in de filterhouder plaatsen.

d. Plaats de gaasfilters in de sleuven ("VOORKANT/FRONT" naar buiten gericht). Let op dat de filters volledig correct teruggeplaatst zijn. Als de filters niet goed aangebracht zijn, kunnen er storingen optreden.

e. Sluit het frontpaneel.

D GEBRUIKSAANWIJZINGEN

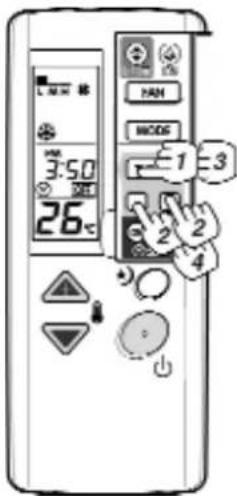

Instellen actuele tijd

Voorbeeld: instellen op 3:50 p.m.

1. De "TIME ADJ" knop 1 x indrukken
2. De tijd met de "+" -" knoppen aanpassen. Als u de knop vasthoudt, verspringt de tijd met een 10 minuten interval.
3. De "TIME ADJ" knop 3 x indrukken. De actuele tijd verschijnt op het schempje. De tijdinstelling is opgeslagen.

OPMERKING

Ook als de actuele tijd niet is ingesteld, kunt u alle functies, behalve de "Timer operation" functie gebruiken.

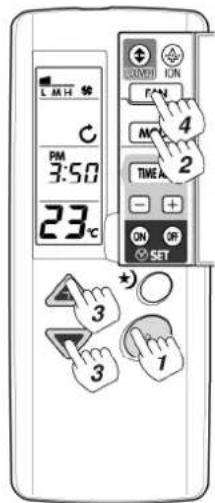

Circulatiefunctie

Wanneer er andere verwarmingsbronnen worden gebruikt, trekt de warme lucht naar boven in de ruimte. Door de "Circulation" functie te gebruiken wordt het temperatuurverschil tussen de bovenste en onderste luchtlagen opgeheven. Uw verwarming werkt hierdoor efficiënter.

NL

1. Druk op de ON/OFF knop.
2. Stel de bedrijfsmodus, luchtcirculatie, C, in door op de bedrijfsmodus knop te drukken.
3. Pas de ingestelde temperatuur aan door de temperatuur instelknoppen in te drukken. Nadat de kamertemperatuur op de ingestelde temperatuur is, zal de lucht gaan circuleren.
4. Ventilatorsnelheid aanpassen door op de ventilatorsnelheid knop te drukken. Wanneer de MODUS ingesteld is op "AUTO", verandert de ventilatorsnelheid automatisch.

WAARSCHUWING!

• Geen verwarmingsbronnen onder de binnenunit of afstandsbediening plaatsen.
• De richting van de luchtstroom niet direct op verwarmingsbronnen richten.
• Zorg voor voldoende ventilatie.

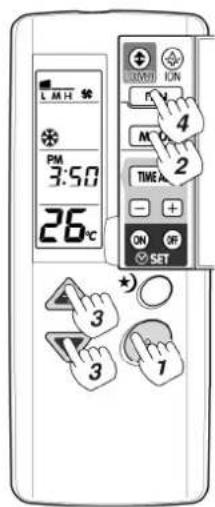

Koelen/drogen

1. Druk op de AAN/UIT knop.
2. Stel de bedrijfsmodus in op Koelen ⚙, Verwarmen ⚙ of Drogen ♂, door de bedrijfsmodus knop in te drukken.
3. Temperatuur aanpassen door op de instelknoppen voor temperatuur te drukken. Temperatuur in te stellen tussen: 16\~30°C met 1°C per stap.
4. Ventilatorsnelheid aanpassen door op de ventilatorsnelheid knop te drukken. Wanneer de MODE ingesteld is op "AUTO", verandert de ventilatorsnelheid automatisch.

OPMERKING!

• Wanneer de unit gedurende langere tijd koelt en droogt in een omgeving met een hoge vochtigheidsgraad (ramen en deuren staan open) kunnen zich vochtdruppels op de binnenunit vormen. Het lekkende water kan schade aan vloerbedekking of parket veroorzaken.
• Als de Drogen bedrijfsmodus ingesteld is op een lage temperatuur voelt de luchtstroom koud aan.
• In de Drogenb e d r i j f s m o d us koelt het systeem tot de kamertemperatuur 1\~2°C (1.8\~3.6°F) boven de ingestelde temperatuur is en schakelt met tussenpozen over op "LO" (lage) ventilatorsnelheid, ongeacht de ingestelde snelheid.
• Tijdens "Drogen" slaat de binnenunit 3 minuten af als de ingestelde temperatuur bereikt is.
• Tijdens verwarmen kan de buitenunit bevriezen en de verwarmingscapaciteit teruglopen. De unit stopt dan met verwarmen en schakelt automatisch over op ontdooien. Tijdens het ontdooien werken de ventilatoren van de binnen- en buitenunit niet.
• Als de warmtewisselaar niet warm genoeg wordt, stopt de luchtcirculatie om te voorkomen dat er koude lucht instroomt.

Automatische bedrijfsmodus

De airconditioner selecteert bij het starten de bedrijfsmodus automatisch (koelen, dogen, verwarmen) aan de hand van de ingestelde kamertemperatuur.

• De airconditioner start opnieuw in de vorige bedrijfsmodus als automatisch bedrijf binnen 3 uur na uitschakeling opnieuw begint.
• Aanpassen bedrijfsmodus. De computer controleert en vergelijkt de kamertemperatuur regelmatig nadat de compressor is uitgeschakeld en past de bedrijfsmodus aan.

1. De ON/OFF knop indrukken.
2. Bedrijfsmodus instellen op Automatisch "AUTO", door de bedrijfsmodus knop in te drukken.
3. Temperatuur aanpassen door op de instelknoppen voor temperatuur te drukken.
4. Pas de ventilatorsnelheid aan door de bijbehorende knop in te drukken. Als deze functie ingesteld is op "AUTO" wordt de snelheid automatisch aangepast.

OPMERKING

Als u de automatisch geselecteerde modus wilt annuleren, kunt u de bedrijfsmodus met de knoppen voor koelen, drogen, verwarmen opnieuw instellen.

Negatieve ionen modus

Deze functie is alleen beschikbaar als de airconditioner in bedrijf is.

1. Druk op ON/OFF knop
2. Druk op de "lon" knop.

Druk op de negatieve ioniseermodus knop om deze functie uit te schakelen.

Instellen richting luchtstroom

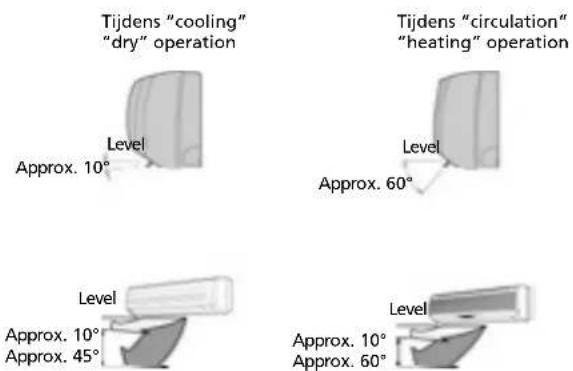

Horizontale lamel aanpassen

Wanneer de ON/OFF knop wordt ingedrukt verandert de stand van de horizontale lamel automatisch.

Wanneer de lamel knop eenmaal wordt ingedrukt verandert de stand van de horizontale lamel (voor bereik:zie tekening).

Vastzetten richting luchtstroom

Door weer op de lamel knop te drukken wordt de horizontale lamel vastgezet en wordt de stand opgeslagen. Als de unit opnieuw wordt ingeschakeld staat de lamel automatisch in dezelfde stand.

OPMERKING!

• Als de unit uitgeschakeld wordt, sluit de horizontale lover de luchtuitlaat automatisch af.
• De horizontale lamel niet handmatig draaien, om beschadigingen te voorkomen de stand alleen via de afstandsbediening veranderen. Als de lamel niet goed werkt, bedrijf stoppen en opnieuw opstarten.
• Tijdens koelen of drogen mag de horizontale lamel niet te lang naar beneden gericht zijn, er kunnen zich dan vochtdruppels op de luchtuitlaat vormen. Ook als de lamel richting binnen het aangegeven bereik ligt, zal de horizontale lamel na een uur van positie veranderen (10 graden).

Verticale lamel aanpassen

Wijzig de stand van de verticale lamel door handmatig de afsteltabs te verschuiven. Als bij een hoge vochtigheidsgraad de verticale lamel tijdens bedrijf volledig naar rechts of links gericht is, kunnen zich vochtdruppels op de luchtuitlaat vormen.

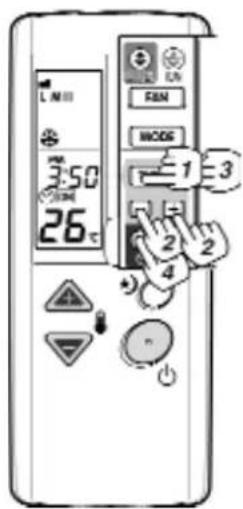

"OFF Timer"

Voorbeeld: Stel de "OFF Timer" in op 10 p.m.

De unit start op de ingestelde tijd.

Programmeren "OFF Time"

1. De "TIME" knop 3 keer indrukken.

1. De tijd met de ①.② knop instellen. De tijd verspringt met interval van 10 minuten. Knop vasthouden om snel te scrollen.

1. De "TIME ADJ" knop een keer indrukken. "OFF Time" is ingesteld en de actuele tijd wordt weer getoond.

1. De Timer instelknop "ON" indrukken. De "ON Time" wordt 2 seconden getoond, waarna de actuele tijd verschijnt.

"OFF Time" opheffen

De Timer instelknop "OFF" indrukken. Het timerlampje van de binnenunit gaat uit.

"SLEEP Timer"

Door deze knop in te drukken, start de timer modus die op de ingestelde tijd de unit uitschakelt.

De "SLEEP" knop tijdens bedrijf indrukken.

De ingestelde tijd herhaalt de volgende modus door de knop in te drukken:

Continu bedrijf (Slaapstand: OFF). De unit schakelt uit na de ingestelde tijd.

Timer modus

Controleer de actuele tijd voor u de timer instelt. Als de timer ingesteld is, slaat de afstandsbediening de instellingen op. De volgende keer kunt u dezelfde timermodus gebruiken door op de ON/OFF knop en de Timer instelknop ("ON/OFF Timer") te drukken.

U kunt de gecombineerde functie "ON Timer" en "OFF Timer" gebruiken.

"ON Timer"

Voorbeeld: stel de "ON Timer" in op 7 a.m.

De unit start op de ingestelde tijd.

Programmeren "ON Time"

1. De "TIME ADJ" knop twee keer indrukken.

1. De tijd met de ☐.☐ knop instellen. De tijd verspringt met interval van 10 minuten. Knop vasthouden om snel te scrollen.

1. De "TIME ADJ" knop twee keer indrukken. "ON Time" is ingesteld en de actuele tijd wordt weer getoond.

1. De Timer instelknop "ON" indrukken. De "ON Time" verschijnt 2 seconden op het scherm, waarna de actuele tijd weer getoond wordt.

"ON Time" opheffen

De Timer instelknop "ON" indrukken. Het timerlampje van de binnenunit gaat uit.

Sleep Timer kenmerken

Tijdens Koelen

Als de Sleep Timer actief is, stijgt de ingestelde temperatuur na 30 minuten met 0,6°C, na de volgende 30 minuten stijgt de temperatuur nog eens met 0,6°C.

Tijdens Verwarming

Als de Sleep Timer actief is, daalt de ingestelde temperatuur na 30 minuten met 0,6°C, na de volgende 30 minuten daalt de temperatuur nog eens met 0,6°C.

Noodstop en testfunctie

Noodstop functie

• De noodstop functie wordt alleen gebruikt als de afstandsbediening niet functioneert.
• Druk op de noodschakelaar, u hoort een piepgeluid en de noodstop functie is ingeschakeld.
• De noodstop functie is vooraf ingesteld voor de volgende twee modi en alleen gebaseerd op de kamertemperatuur op het moment dat de bovengenoemde situatie zich voordoet.

Temperatuur	Bedrijfsmodus	Ingestelde temperatuur	Timer modus	Luchtstroom
Boven 23°C	Koelen 26°C	Continuous Continu
Onder 23°C	Verwarmen 23°C	C Continu Automatisch

NOTITIE

Als de noodstop functie actief is bij een temperatuur van meer dan 23°C en minder dan 26°C, schakel de unit dan in de "cooling mode" zonder daadwerkelijke "cooling". De bedrijfsmodus Drogen kan niet geactiveerd worden.

Test functie

bruik de noodschakelaar.

test bedrijfsmodus wordt alleen in uitzonderlijke gevallen gebruikt, bijvoorbeeld als u de koelfunc- moet testen en de kamertemperatuur is onder de 16°C.

• Druk op de noodschakelaar, na de pieptoon de schakelaar ruim 5 seconden (niet langer dan 10 seconden) vasthouden tot u twee pieptonen hoort, de schakelaar loslaten, de test bedrijfsmodus is actief.
• De Test bedrijfsmodus houdt de airconditioner in bedrijf in de "cooling" modus met de luchtstroom-snelheid op "Hi", na 30 minuten stopt de testcyclus automatisch.

Uitschakelen Noodstop of Test functie

• U kunt de functies uitschakelen met de afstandsbediening of handmatig door na de pieptoon de schakelaar weer in te drukken.
• Wanneer u via de afstandsbediening afsluit, wordt de unit automatisch weer op de afstandsbediening ingesteld.

NL

E LUCHTFILTER

Deze airconditioner is voorzien van een 3-laags filtersysteem om de circulerende lucht te zuiveren.

a. Gaasfilter: verwijdert grotere stofdeeltjes.
b. Enzymfilter: neutraliseert rondzwevende micro-organismen.
c. Actief koolfilter: verwijdert onaangename luchtjes.

OPMERKING

De actief koolfilter en de enzymfilter worden geleverd in een plastic verpakking. Verwijder de plastic zakken en installeer de filters (zie hoofdstuk B). De filters zuiveren de omgevingslucht.

De filterhouder aan de achterkant van de unit kan geopend worden, zoadat de koolstof en enzym filters geplaatst of vervangen kunnen worden. De gaasfilter is een onderdeel van de filterhouder.

a. De gaasfilter moet regelmatig met een stofzuiger gereinigd worden om te voorkomen dat de luchtstroom blokkeert.
b. De enzymfilter zou iedere 4-6 maanden vervangen moeten worden. De levensduur van de enzymfilter wordt beperkt door ongewone extra vervuilende omstandigheden, vuil, verbouwing, sigarettenrook, etc.
c. De actief koolfilter kan met een stofzuiger gereinigd worden, maar dient tegelijk met de enzymfilter vervangen te worden.

OPMERKING

• De filters 2 -3 x per jaar door nieuwe vervangen. De oude filters kunnen met het gewone huisafval worden weggegooid.
• De nieuwe filters zijn bij uw leverancier verkrijgbaar.
• De unit mag zonder enzym- en actief koolfilter werken, de lucht wordt dan echter niet gezuiverd. Dit is niet schadelijk voor de unit.

F SCHOONMAKEN

1. Schakel de unit uit en haal de stekker uit het stopcontact.
2. Het voorpaneel in positie "a" houden en omhoog trekken.
3. Reinigen met een zachte droge doek. Gebruik handwarm water (maximaal 30°C) om hardnekkig vuil te verwijderen.

4. Gebruik geen agressieve schoonmaakmiddelen zoals wasbenzine, benzine, verfverdunner of schuurmiddelen om vuil te verwijderen.

5. Nooit water in de binnenunit spuiten. Gevaarlijk!

6. Het frontpaneel terugplaatsen en sluiten door positie "b" naar beneden te duwen.

Gaasfilter schoonmaken

De gaasfilter dient regelmatig (ongeveer om de twee weken) schoongemaakt te worden.

Ga als volgt te werk:

1. Schakel de unit volledig uit.

2. Open het voorpaneel (a).

3. De filter voorzichtig naar u toe trekken.

4. De handel vastpakken en de filters eruit schuiven.

5. Gaasfilters schoonmaken.

Stof met een stofzuiger verwijderen. Hardnekkig vuil kan met handwarm water verwijderd worden. De filters hierna goed laten drogen, niet in direct zonlicht leggen.

1. Sluit het voorpaneel.

OPMERKING

De airconditioner nooit zonder gaasfilter gebruiken.

Onderhoud negatieve ionengenerator (twee keer per jaar)

1. Schakel de unit uit en haal de stekker uit het stopcontact.

WAARSCHUWING!

Controleer of de unit is uitgeschakeld.

1. De horizontale lamel voorzichtig handmatig openen.

1. Stofresten op en rond de generator wegnemen. De bovenkant van de metalen naald in de generator zachtjes schoonborstelen met een kunststof (tanden)borstel. Geen pluizige borstel of kwastje gebruiken.

1. De horizontale lamel voorzichtig sluiten. Stekker weer in het stopcontact steken en de airconditioner is klaar voor gebruik.

De hierna volgende problemen duiden niet altijd op storing. Controleer eerst de volgende punten voor u contact opneemt met de klantenservice:

Probleem Oorzaak / Oplossing
De unit werkt niet	De stekker zit niet vast in het stopcontact.
	De batterijen van de afstandsbediening zijn leeg.
	De veiligheidsmodus is geactiveerd of de stop is doorgeslagen.
Geen koeling of verwarming.	De inlaat-, uitlaatroosters zijn geblokkeerd.
	Is de temperatuur goed ingesteld?
	Is de gaasfilter vervuild?
De unit werkt niet effectief.	Storingen (als gevolg van statische elektriciteit of onregelmatige stroomtoevoer) verstoren de effectieve werking. In dat geval: de stekker uit het stopcontact halen en na 2-3 seconden er weer insteken.
Niet meteen inschakelen. Na onderbreking 3 minuten wachten.
Onaangename geur.	De geur kan ontstaan door kookluchtjes, sigarettenrook, etc. De unit blaast de ingestroomde lucht ook weer uit.
Geluid van stromend water.	Wordt veroorzaakt door de koudemiddelen vloeistof in de airconditioner: dit is geen storing.
	Het geluid van ontdooien tijdens verwarming.
Een krakend geluid.	Kan veroorzaakt worden door krimpen/uitzetten van het voorpaneel als gevolg van temperatuurwisselingen.
Er komt condens/ vochtige lucht uit de luchtuitlaat.	Er ontstaat condens als de kamertemperatuur extreem lager wordt, doordat koude lucht tijdens KOELEN of DROGEN in de ruimte geblazen wordt.
Het rode compressorlampje blijft knipperen en de ventilator van de binnenunit stopt.	De unit schakelt van de verwarmingsmodus over in de ontdooienmodus. Het lampje gaat na 10 minuten uit en de unit gaat automatisch weer in de verwarmingsmodus.
De afstandsbediening werkt niet.	De afstand is te groot. De afstandsbediening rechtstreeks op het bedieningspaneel richten.
	Het signaal van de afstandsbediening wordt niet opgevangen. De afstandsbediening rechtstreeks op het bedieningspaneel richten.
	De batterijen zijn leeg, vervang de batterijen.

Probeer nooit zelf de airconditioner te repareren of uit elkaar te halen. Slecht of foutief uitgevoerde reparaties kunnen gevaar opleveren voor de gebruiker en kunnen betekenen dat de garantie vervalt.

H GARANTIE VOORWAARDEN

U krijgt op de airconditioner 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1. Alle verdere aanspreken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
3. De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals de filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
6. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen daarvan, komen altijd voor rekening van de koper.
8. Schade, veroorzaakt door het niet gebruiken van de geschikte Zibro filters, valt buiten de garantie.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, kunt u de airconditoner ter reparatie aanbieden bij uw dealer.

I TECHNISCHE DATA

Model		S1731 S1735
Type airconditioner		DC inverter opgehangen aan de muur	DC inverter opgehangen aan de muur
Koelcapaciteit * kW 3,1 3,5
EE klasse* A A
EER* 3,47 3,41
Verwarmingscapaciteit (maximaal)*	kW 3,6 4,2
Energie-efficiëntie-klasse in de verwarmingsstand		A	A
COP*		3,74 4,16
Ontvochtigingscapaciteit **	L / 24h	38	48
Energieverbruik bij koelen	kW	0,76 0,97
Energieverbuik bij verwarmen	kW	0,86 0,88
Voeding	V / Hz / Ph	220 - 240 / 50 / 1	220 - 240 / 50 / 1
Stroomsterkte bij koelen / verwarmen (nom.)	A	3,6 / 4,1	4,6 / 4,2
Gegenereerde negatieve ionen ****	volume / cc	9000	9000
Luchtstroom (nom.)** koelen / verwarmen	m^3/h	468 / 516	558 / 588
Voor ruimtes tot**	m^3	80	100
Compressortype		Rotatie	Rotatie
Ventilatorstanden		3	3
Bereik thermostaat	°C	16 - 30	16 - 30
Bediening handmatig / mechanisch / elektronisch		Elektronische afstandsbediening	Elektronische afstandsbediening
Afstandsbediening Ja / Nee		J	J
Luchtfilters type(n)		Screen, Enzym, Actief koolstof	Screen, Enzym, Actief koolstof
Koudemiddel type / hoeveelheid	r / gr	R410A / 850 gr	R410A / 850 gr
Diameter leiding voor koudemiddel Vloeibaar - Gas	Inch	1/4 - 3/8	1/4 - 3/8
Druk inlaat/uitlaat	bar	11,5 / 41,5	11,5 / 41,5
Afmetingen binnenunit (b x d x h )	mm	795 x 192 x 265	795 x 199 x 265
Afmetingen buitenunit (b x d x h )	mm	780 x 277 x 530	780 x 277 x 530
Netto gewicht binnenunit	kg	7,0 8,1
Netto gewicht buitenunit	kg	30,0 30,0
Bruto gewicht binnenunit	kg	11	12
Bruto gewicht buitenunit	kg	34	35
Geluidsniveau binnenunit	dB	25 - 38 25 - 43
Geluidsniveau buitenunit	dB	44	44
Beschermingsklasse binnenunit	IP	IP X0	IP X0
Beschermingsklasse buitenunit	IP	IP X4	IP X4

* EN 14511
** Indicatie
*** Ontvochtiging bij 32°C, 80% RH
**** Gemeten bij luchtuitstroom

Defecte elektrische apparaten horen niet bij het huisafval. Zorg voor een goede recycling waar mogelijk. Vraag eventueel uw gemeente of uw lokale handelaar voor een deskundig recycling advies.

NL

DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL B.V.

A ÖSTERREICH
