| Type product | Programmeerbare thermostaat |
| Merk | Honeywell |
| Model | CMT927RF |
| Afmetingen (B x H x D) | 86 x 86 x 27 mm |
| Gewicht | 150 g |
| Voeding | 2x AA-batterijen (alkaline aanbevolen) |
| Communicatie | Draadloos (RF, 868 MHz) |
| Display | LCD-scherm met achtergrondverlichting |
| Programmeermogelijkheden | 7-dagen programmeerbaar, 4 tot 6 schakelmomenten per dag |
| Temperatuurbereik | 5 °C tot 35 °C |
| Nauwkeurigheid | ±0.5 °C |
| Vorstbeveiliging | Ja, instelbaar |
| Kinderslot | Ja, via toetsenblokkering |
| Werking | OpenTherm, aan/uit of modulerend (afhankelijk van ketel) |
| Onderhoud | Afstoffen met zachte droge doek; geen water of schoonmaakmiddelen gebruiken |
| Veiligheid | Oververhittingsbeveiliging, batterij-indicatie |
| Reparatie / reserveonderdelen | Neem contact op met Honeywell of een erkend servicecentrum; batterijen zelf vervangbaar |
| Garantie | 2 jaar (conform wettelijke bepalingen) |
| Inhoud verpakking | Thermostaat, montageplaat, schroeven, handleiding |
Veelgestelde vragen - CMT927RF HONEYWELL
Gebruikersvragen over CMT927RF HONEYWELL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Thermostaat in PDF-formaat gratis! Vind uw handleiding CMT927RF - HONEYWELL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CMT927RF van het merk HONEYWELL.
GEBRUIKSAANWIJZING CMT927RF HONEYWELL
Draadloze programmeerbare klokthermostaat met 7-daags programma
Omschrijving
De Chronotherm Wireless is een draadloze, programmeerbare klokthermostaat voor cv-toestellen. Dankzij de draadloze communicatie kan de thermostaat daar worden geplaatst waar u de temperatuur optimaal ge-regeld wilt hebben. De bediening van de Chronotherm Wireless is uiterst eenvoudig. Honeywell heeft meer dan honderd jaar ervaring met het ontwikkelen van thermostaten. Dankzij deze ervaring, gecombineerd met de modernste technologie, bent u altijd verzekerd van topcomfort in uw woning.
Wanneer u de aanwijzingen in deze gebruiksaanwijzing volgt bij de programmering en het gebruik van de thermostaat, bereikt u het meeste comfort en leert u het meest efficiënt de thermostaat te bedienen.
Kenmerken
| Dankzij de draadloze communicatie kan de thermostaat daar worden geplaatst waar u de temperatuur optimaal geregeld wilt hebben. |
| Dankzij de ergonomische bediening met een ‘OK-toets’ is de thermostaat zeer eenvoudig te gebruiken. |
| De dynamische tekstregel biedt de gebruiker actuele informatie op het scherm en maakt bediening extra makkelijk. |
| Het grote scherm met achtergrondverlichting biedt gebruiksgemak en is steeds perfect af te lezen. |
| Via het 7-daags vrij programmeerbare programma kunt u de thermostaat voor elke dag van de week afzonderlijk in te stellen. |
| Met de 6 periodes per dag kunt u 6 gewenste temperaturen instellen per dag, voor de juiste temperatuur op het juiste moment. |
| Met de vakantie-functie kunt u de temperatuur voor 1 t/m 99 dagen verlagen om energie te besparen tijdens uw afwezigheid. |
| Met de timer-functie kunt u het verwarmingsprogramma tijdelijk laten afwijken voor 1 t/m 23 uur. Zeer handig wanneer u bezoek hebt of even weg bent. |
| Met de vrijedag-functie kunt u voor een bepaald aantal dagen het zondags programma kiezen, voor een comforttemperatuur op uw vrije dag(en). |
| Dankzij de automatische zomer-/wintertijdaanpassing wordt de klok automatisch aangepast aan de zomer- en wintertijd. |
| Het ingebouwde geheugen onthoudt het programma voor onbepaalde tijd (ook als batterijen leeg zijn). |
| De zelflerende, optimale start is een geavanceerde functie die ervoor zorgt dat de gewenste temperatuur wordt bereikt op het ingestelde tijdstip. |
Bedieningspaneel
1 Dag- / datum-weergave
2 Tijdsweergave
3 Dynamische tekstregel
4 Vlamsymbool
5 Batterij-indicator
6 Communnicatiesymbool
7 Temperatuurweergave
8 Temperatuurinstellingtoetsen
9 Informatietoets
10 Keuzeschakelaar
11 Groene OK-toets
12 Periodetoetsen
13 Batterijdeksel
14 Batterijvak
15 Vakantietoets
16 Timertoets
17 Vrijedagtoets
18 Kopie dagtoets
19 Dagselectietoets
20 Tijdinsteltoetsen
Voordat u uw thermostaat in gebruik neemt 3
De thermostaat instellen
STAP 1: de batterijen plaatsen 6
STAP 2: de datum en tijd instellen 7
STAP 3: het fabrieksprogramma inschakelen 8
Uw thermostaat programmeren
Het fabrieksprogramma 9
Het verwarmingsprogramma bekijken 9
Het verwarmingsprogramma aanpassen 10
Periodes uit-/inschakelen 13
Programmeervoorbeelden 14
Het bedienen van uw thermostaat
De bedieningswijze kiezen 18
AUTO-stand 18
CONTINU-stand 18
VORST-stand 18
Tijdens normaal gebruik 19
Temperatuur opvragen 19
De ingestelde temperatuur overschrijven 20
De bijzondere functies gebruiken 20
VAKANTIE-functie 20
TIMER-functie 22
VRIJEDAG-functie 23
De tijd aanpassen 24
Uw voorkeuren instellen
De gebruikersparameters wijzigen 25

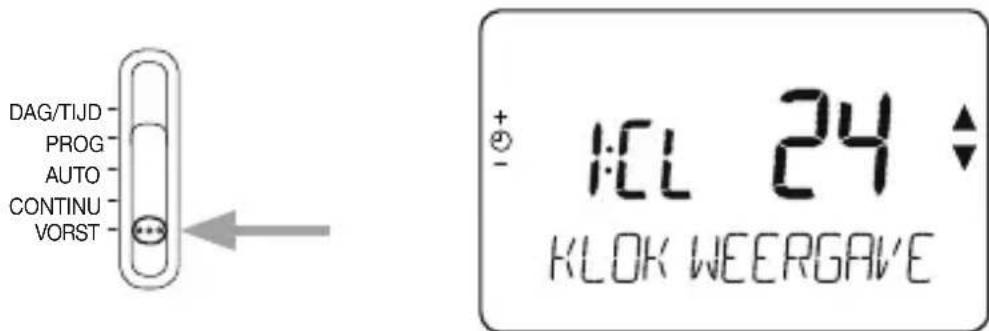

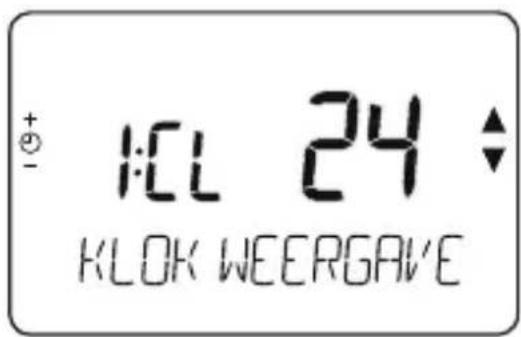

De tijdsweergave wijzigen 26

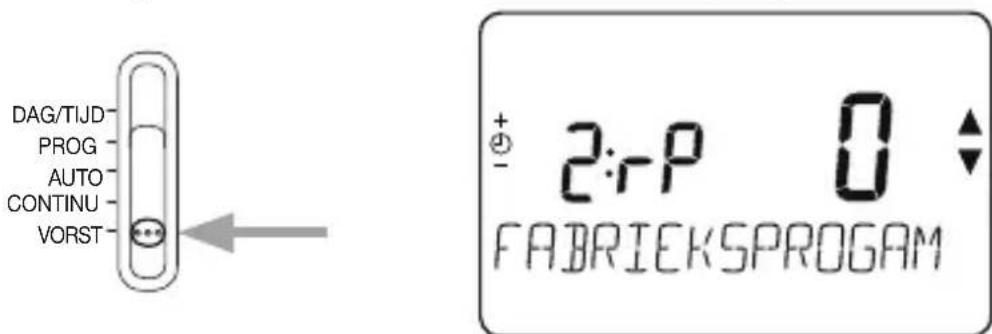

Terugschakelen naar het fabrieksprogramma 26
Zomer-/wintertijdaanpassing in- of uitschakelen 25
Storingswijzer en veelgestelde vragen
Storingswijzer.... 28
Veelgestelde vragen 30
Het opstellen van uw programma 34
Voordat u uw thermostaat in gebruik neemt!
De Chronotherm Wireless bezit een aantal specifieke eigenschappen, waardoor deze zich onderscheidt van andere klokthermostaten. In deze inleiding worden deze eigenschappen toegelicht. Om de mogelijkheden van de Chronotherm Wireless optimaal te kunnen benutten, raden wij u aan deze inleiding goed door te nemen.
De juiste temperatuur, op die plaats in huis waar u dat wilt
Dat kan met de Honeywell Chronotherm Wireless, zonder hak- en breekwerk voor de installatie. Omdat deze klokthermostaat draadloos met uw cv-toestel communiceert, kunt u hem op die plaats in huis ophangen of neerzetten waar u de temperatuur optimaal geregeld wilt hebben.
Gemak dient de mens: zes perioden per dag programmeerbaar
Gedurende de dag heeft u, afhankelijk van uw leefpatroon, verschillende warmtebehoeften. U kunt natuurlijk op gewenste tijden de temperatuur even hoger of lager zetten, maar het is wel zo behaaglijk als bij thuiskomst het huis al comfortabel warm is. Daarnaast is het zonde van de energie wanneer iemand vergeet de verwarming lager te zetten. Gelukkig regelt de Chronotherm Wireless de temperatuur in uw woning volledig automatisch. Zo kunt u de tijd en de temperatuur instellen voor wanneer u opstaat, vertrekt (bij voorbeeld naar uw werk), weer thuis komt en gaat slapen. Hiervoor heeft de thermostaat 6 afzonderlijke perioden en is iedere dag van de week afzonderlijk programmeerbaar. Als u echter uit de voeten kunt met minder perioden per dag zijn de perioden probleemloos uit te schakelen.
Extra gemak
Door middel van de DAG KOPIE toets kunt u eenvoudig de ene naar de andere dag kopieren. Dit programmeert snel en gemakkelijk.
Een vrije dag
Heeft u een vrije dag, dan kunt u met één druk op de VRIJE DAG toets het zondagprogramma activeren.
Voordat u uw thermostaat in gebruik neemt!

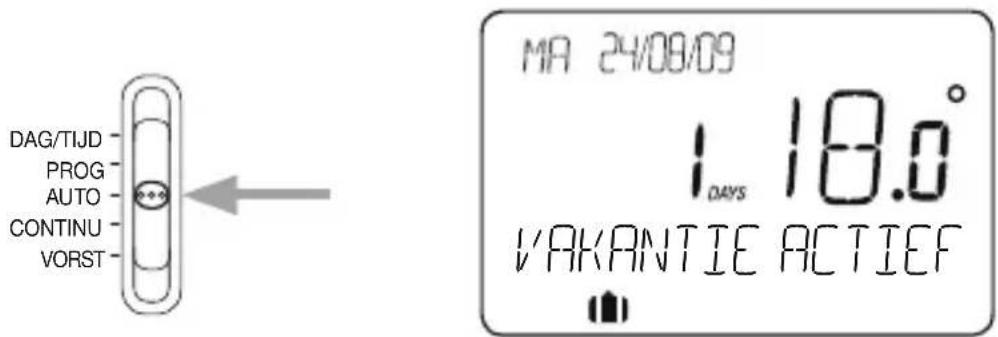

VAKANTIE en TIMER functie
Tijdens uw vakantie, als u een feestje geeft of boodschappen doet kunt u met de TIMER of 10ets, eenvoudig van uw normale programma afwijken.

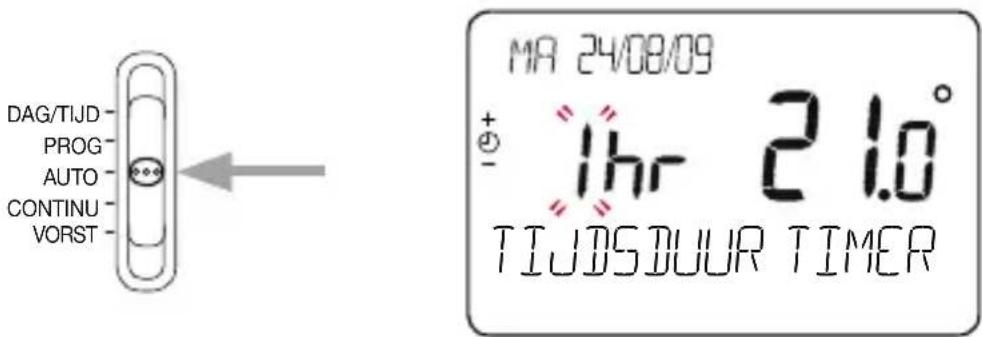

Wanneer u enkele uren van huis gaat, biedt de TIMER toets u de mogelijkheid om de temperatuur gedurende afwezigheid lager in te stellen. Deze temperatuur wordt aangehouden tot het door u ingestelde tijdstip van thuiskomst. Het kan ook zijn dat u de comfortabele temperatuur in huis langer dan normaal wilt aanhouden. Denkt u bijvoorbeeld aan een feestje thuis of overwerk (zakelijk gebruik). Met de TIMER toets wijzigt u dan tijdelijk het ingestelde programma.

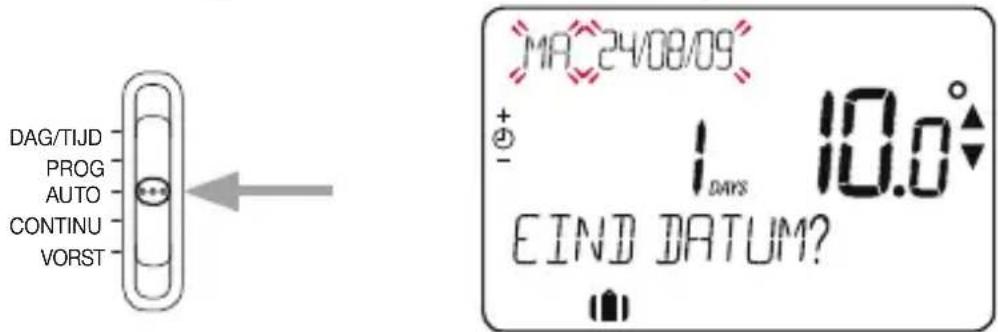

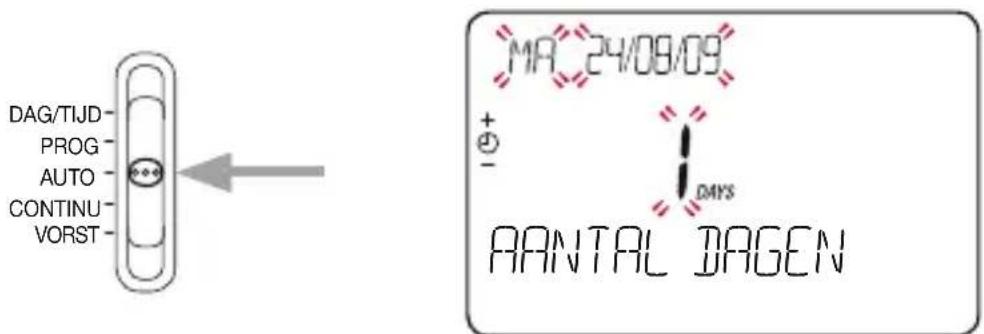

Met de 📁 toets kunt u het aantal dagen dat u van huis bent en de gewenste temperatuur tijdens uw afwezigheid instellen. Na beëindiging van de ingestelde periode wordt het programma weer actief.
Optimaal comfort door zelflerend aanwarmgedrag
De Chronotherm Wireless zorgt er voor dat de ingestelde temperatuur wordt bereikt op het door u geprogrammeerde tijdstip.
Wanneer u bijvoorbeeld om 09:00 uur 20°C heeft geprogrammeerd, zorgt de Chronotherm Wireless er voor dat het om 09:00 uur ook werkelijk 20°C is.
Om dit te bereiken controleert de Chronotherm iedere dag opnieuw hoeveel tijd er nodig is, voor het aanwarmen van uw huis.
Aan de hand daarvan berekent de Chronotherm Wireless het tijdstip waarop het cv-toestel de volgende dag met aanwarmen moet beginnen.
Tijdens een koude winterdag begint de thermostaat eerder met aanwarmen dan in de lente of herfst. Het is dus niet nodig om zelf de aanwarmtijden te veranderen in de loop van het stookseizoen. Nadat de thermostaat is aangesloten, duurt het enkele dagen voordat het optimale aanwarmtijdstip is berekend.
Voordat u uw thermostaat in gebruik neemt!
De thermostaat met een menselijk trekje
De Chronotherm Wireless houdt bij het aanwarmen van de woning rekening met de temperatuur, zoals die door de mens wordt waargenomen.
Wanneer u ‘s ochtends opstaat in een ruimte waarin de luchttemperatuur is opgewarmd tot bijvoorbeeld 19°C, zult u toch het gevoel hebben dat het kouder is. Dit verschijnsel wordt koudestraling genoemd. De muren en het meubilair hebben namelijk nog niet de temperatuur van de lucht aangenomen, maar zijn kouder. Daardoor voelt de ruimte ook kouder aan. De Chronotherm Wireless compenseert deze lagere gevoelstemperatuur door ‘s ochtends tijdelijk een iets hogere temperatuur aan te houden, totdat de gehele kamer werkelijk op temperatuur is. Hierdoor kunt u ook bij het opstaan genieten van optimaal comfort.
Verlicht scherm
ledere keer wanneer een toets wordt ingedrukt, licht het scherm enkele seconden op. Dus ook 's avonds of wanneer de thermostaat in een donkere hoek hangt, is het scherm goed uitleesbaar.
De thermostaat instellen
In dit hoofdstuk leest u hoe u de thermostaat in 3 eenvoudige stappen kunt instellen en laten werken:
STAP 1: de batterijen plaatsen
NB: volg deze aanwijzing uitsluitend indien het scherm van de thermostaat leeg is (er worden geen symbolen of getallen weergegeven). Indien er informatie wordt weergegeven op het scherm, kunt u verder gaan met de volgende stap.
a. Til het klepje aan de voorkant van de thermostaat op, zodat het batterijdeksel en de bedieningstoetsen zichtbaar worden.
b. Verwijder het batterijdeksel door het in te drukken en weg te schuiven.
c. Plaats de 2 bij de thermostaat geleverde AA LR6 alkalinebatterijen in het batterijvak en let daarbij op de juiste polariteit (+/-) (zie 'Bedieningspaneel' op pagina 2).
d. Na enige seconden verschijnt er informatie op het scherm van de thermostaat, die nu klaar is voor gebruik.
e. Breng het batterijdeksel weer aan op de thermostaat door het stevig op zijn plaats te schuiven.
STAP 2: de datum en tijd instellen
De datum en tijd instellen:

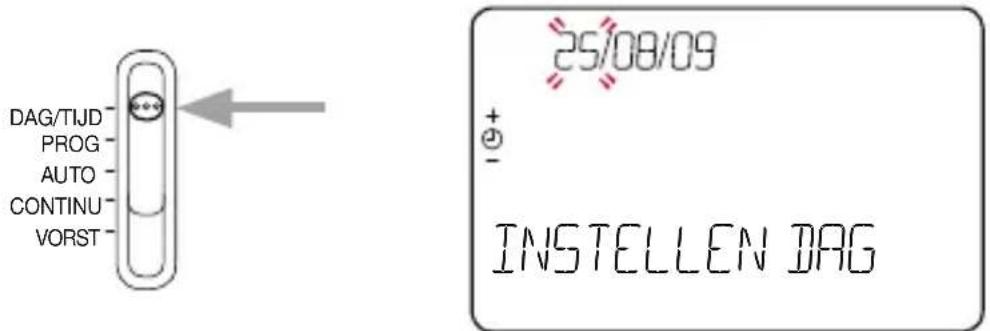

a. Schuif de keuzeknop naar DAG/TIJD. Op het scherm verschijnt INSTELLEN DAG en de dagweergave gaat knipperen.
De thermostaat instellen
b. Stel met behulp van de TIJD + of – toets de correcte dag in. Bij het indrukken van een van deze toetsen verschijnt er DAG OK? op het scherm. Druk op de groene OK toets ter bevestiging, wanneer de gewenste dag bereikt is.
c. Nu gaan de getallen van de maandweergave knipperen en op het scherm verschijnt INSTELLEN MRAAND. Wijzig de maand en vervolgens het jaar met behulp van de TIJD +of toets. Druk ter bevestiging op de groene OK toets om de wijzigingen op te slaan. (Als er een ongeldige datum is ingevoerd, gaat u terug naar het begin van de datuminstelling).
d. Na het instellen van een geldige datum, gaan de getallen van de tijd-weergave knipperen en verschijnt er op het scherm INSTELLEN TIJD.
Uw thermostaat instellen

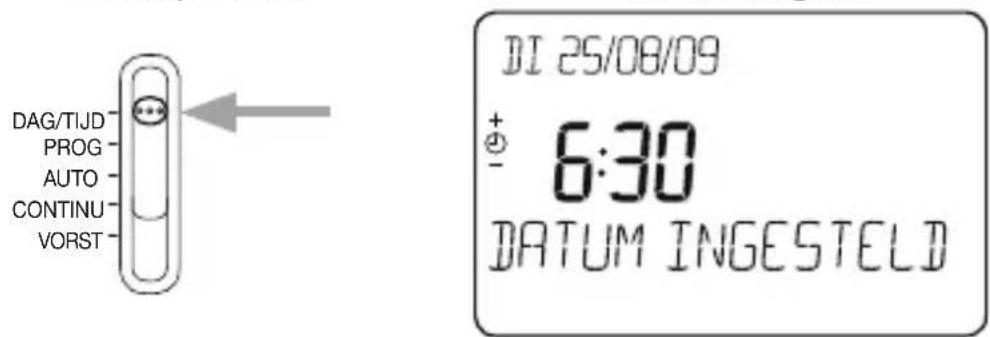

e. Stel met behulp van de TIJD + of - toets de correcte tijd in. Telkens wanneer u op een van de toetsen drukt, verspringt de tijd met een minuut. Wanneer u de toets langer ingedrukt houdt, verandert de tijd eerst langzaam en daarna steeds sneller. Druk op de groene OK toets ter bevestiging, wanneer de gewenste tijd bereikt is. Op het scherm verschijnt even WIJZIG OPGESL en vervolgens DATUM INGESTELD.
NB: als de keuzeknop verschoven wordt voordat DATUM INGESTELD ver schenen is, worden de wijzigingen van datum en tijd NIET opgeslagen.
STAP 3: het fabrieksprogramma activeren

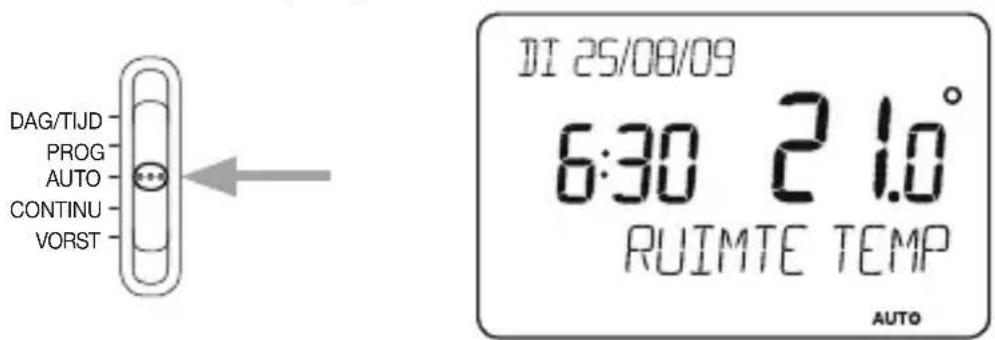

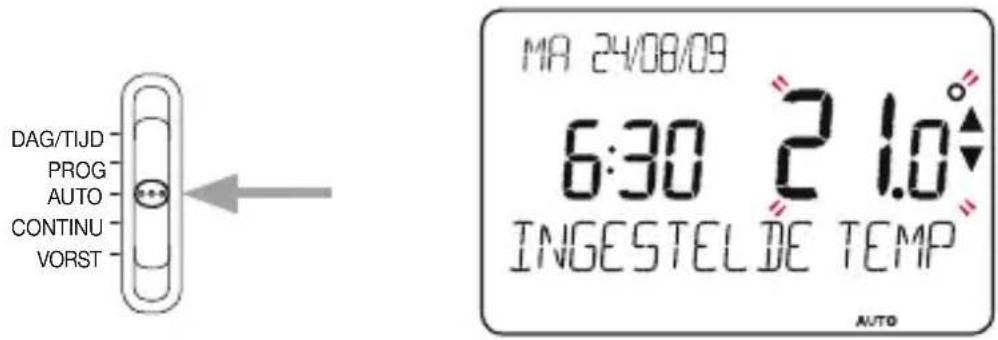

De thermostaat is nu klaar voor gebruik. Schuif de keuzeknop naar AUTO om het fabrieksprogramma te activeren.
NB: het fabrieksprogramma is gebaseerd op gemiddelde comfort twensen, maar u kunt de instellingen naar persoonlijke wens aanpassen. Raadpleeg hiervoor het volgende hoofdstuk 'UW THERMOSTAAT PROGRAMMEREN'.
Uw thermostaat programmeren
Het fabrieksprogramma
Het ingebouwde fabrieksprogramma kent per dag 6 afzonderlijke temperatuurniveaus die ingesteld kunnen worden vanaf 3:00 uur tot 2:50 uur de volgende dag zodat u de avond temperatuur tot na middernacht kunt behouden. Elk temperatuurniveau kan ingesteld wor den tussen 5°C en 35°C en kan worden aangepast in stappen van 0,5°C. In onderstaande tabel wordt het fabrieksprogramma weergegeven:
Maandag t/m vrijdag
| Periode 1 2 3 | 4 5 6 | |||||
| Tijd 6:30 8:00 1 | 2:00 14:00 | 18:00 22:30 | ||||
| Temperatuur 21°C 18°C | 21°C 18°C | 21°C 16°C |
Zaterdag & zondag
| Periode 1 2 3 | 4 5 6 | |||||
| Tijd 8:00 10:00 | 12:00 14:00 | 00 18:00 2 | 3:00 | |||
| Temperatuur 21°C 21°C | 21°C 21°C | 21°C 16°C |
Het verwarmingsprogramma bekijken
U kunt het verwarmingsprogramma bekijken of programmeren door de keuzeknop naar PROG te schuiven. Met behulp van de of toets kunt u dan de 6 afzonderlijke perioden voor maandag doorlopen.
Met behulp van de DAG toets kunt u vervolgens elke dag van de week doorlopen, zodat u het volledige 7-daags programma kunt bekijken of wijzigen.
Uw thermostaat programmeren
Het verwarmingsprogramma aanpassen
Het verwarmingsprogramma wijzigen:

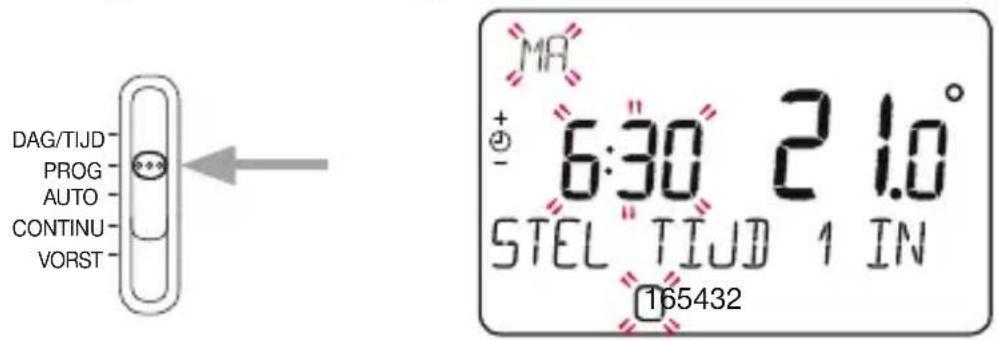

a. Schuif de keuzeknop naar PROG om toegang te krijgen tot het programmamenu. Op het scherm verschijnt STEL TIJD 1 IN en de tijdsinstellingen voor periode 1 op MB gaan knipperen. Een knipperend vierkant om de getallen onderaan het scherm geeft aan welke periode geselecteerd is, linksboven in het scherm knippert de geselecteerde dag.

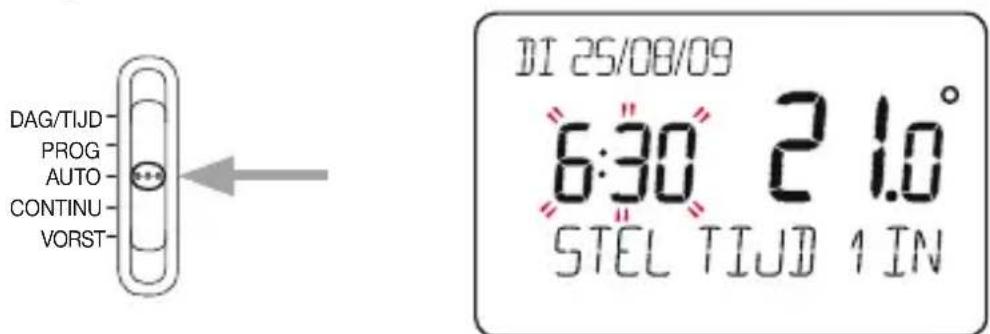

b. Met de TIJD + of – toets past u de starttijd van de periode aan. De weergegeven getallen knipperen even niet meer; op het scherm verschijnt TIJD 1 OK?. Hou de toets ingedrukt om de tijd sneller te veranderen.
NB: wanneer u de TIJD + of — toets indrukt en de volgende periode gaat knipperen, betekent dit dat het volgende schakelpunt verschoven zal worden, als u de < of > toets blijft indrukken. Wanneer u deze periode op een later tijdstip laat beginnen dan een periode later in het programma, zal de starttijd van deze latere periode automatisch opschuiven. Dit wordt getoond door het knipperen van de verschoven periode.
NB: indien de oorspronkelijke tijd niet aangepast hoeft te worden, kunt u op de groene OK toets drukken om naar stap 'd' te gaan.
c. Wanneer de gewenste tijd bereikt is, drukt u op de OK toets. WIJZIG OPGESL verschijnt kort op het scherm, gevolgd door STEL TEMP 1 IN.
Uw thermostaat programmeren

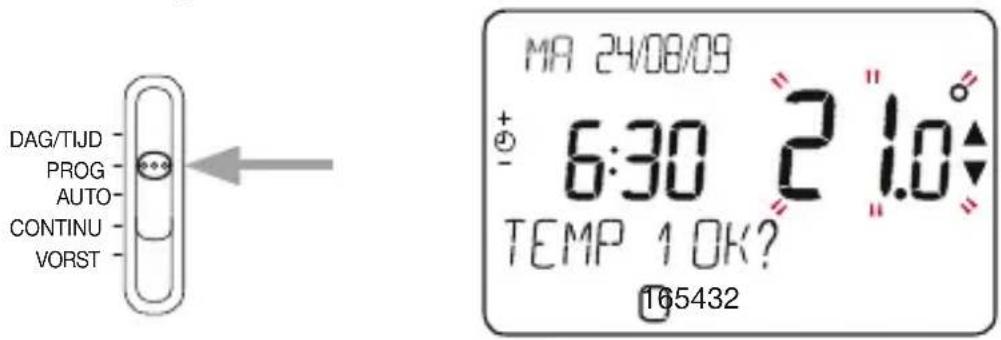

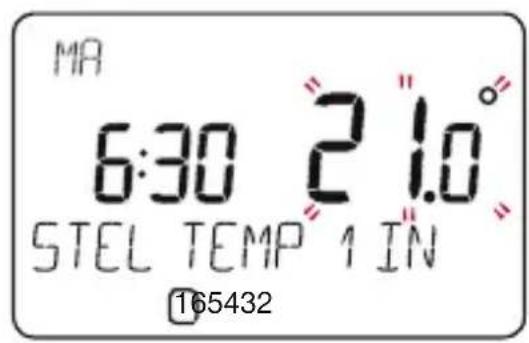

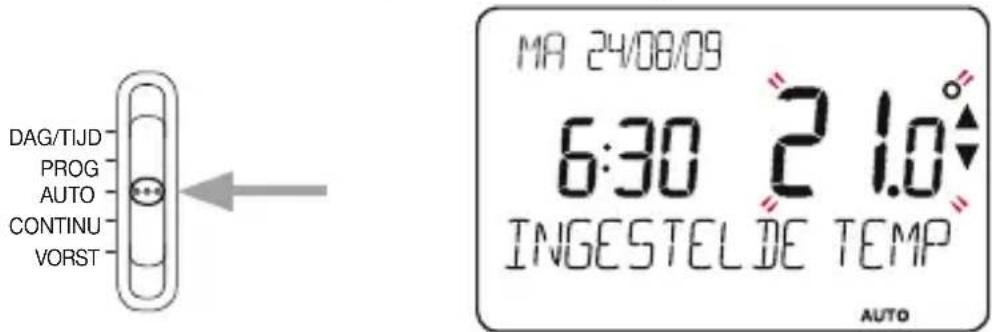

d. De ingestelde temperatuur voor periode 1 op MR gaat nu knipperen. U kunt de temperatuur aanpassen met behulp van de TEMP of toets. De getoonde temperatuur knippert even niet meer en op het scherm verschijnt TEMP 10K?.
e. Als de gewenste temperatuur bereikt is, bevestigt u met de groene OK toets. Op het scherm verschijnt kort WIJZIG OPGESL en dan STEL TIJD 2 IN.
f. Nu verschijnen de tijd en temperatuur van de volgende periode. Herhaal stap b t/m e om deze instellingen te wijzigen, totdat alle 6 periodes voor maandag zijn ingesteld, of schuif de keuzeknop naar AUTO om het ingestelde programma te activeren.
g. Na het instellen van periode 6 knippert de informatie op het scherm niet meer en verschijnt opnieuw WIJZIG OPGESL op het scherm, gevolgd door DAG INGESTELD.
Uw thermostaat programmeren

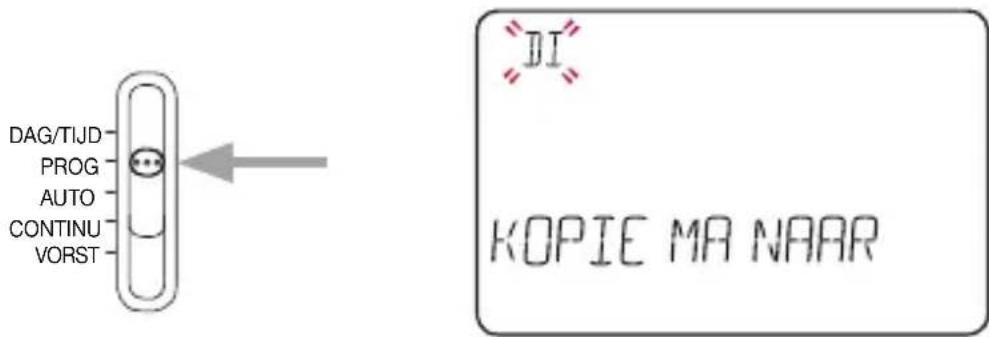

h. Het programma van maandag kopieren naar een andere dag:
Druk op de DAG KOPIE toets om het programma van maandag te kopieren naar bijvoorbeeld dinsdag. Het scherm toont KOPIE MA NAAR. Maandag zal nu gekopieerd wor den naar de doeldag die linksboven knippert. Met de DAG toets selecteert u de 'doeldag'. Als de doeldag juist is, bevestigt u met de groene OK toets. Het scherm toont nu DAG GEKOPIEERJ.
NB: wan neer de doeldag bevestigd is wordt dit de te kopieren dag wanneer u opnieuw op de DAG koPle toets drukt.
OF
Een ander dagprogramma invoeren:
Ga met de DAG toets naar de volgende dag, die linksboven wordt weer-gegeven. Volg dan stap b t/m g om het programma voor die dag te wijzigen. Met de DAG toets kiest u de volgende dagen en programmeert u de volledige week stap per stap.
i. Om het programmeermenu te verlaten schuift u de keuzeknop naar de gewenste stand AUTO, CONTINU of VORST.
NB: om het aangepaste programma te activeren kiest u AUTo.
Uw thermostaat programmeren
NB: als het apparaat langer dan 10 minuten in de programmeerstand staat, zonder dat de keuzeknop verschoven wordt of er toetsen ingedrukt worden, verschijnt BEDIEN KEUZEKNP op het scherm. Druk op een toets om het programmeren van de thermostaat af te ronden of schuif de keuzeknop naar de gewenste stand.
Perioden uit-/inschakelen
Er kunnen elke dag 6 perioden geprogrammeerd worden in de thermostaat, maar misschien hebt u voor uw verwarmingsbehoefte niet al deze perioden nodig. Daarom kunnen de perioden ② t/m ⑥ van het programma uitgeschakeld (en weer ingeschakeld) worden.
Perioden uit- of inschakelen:

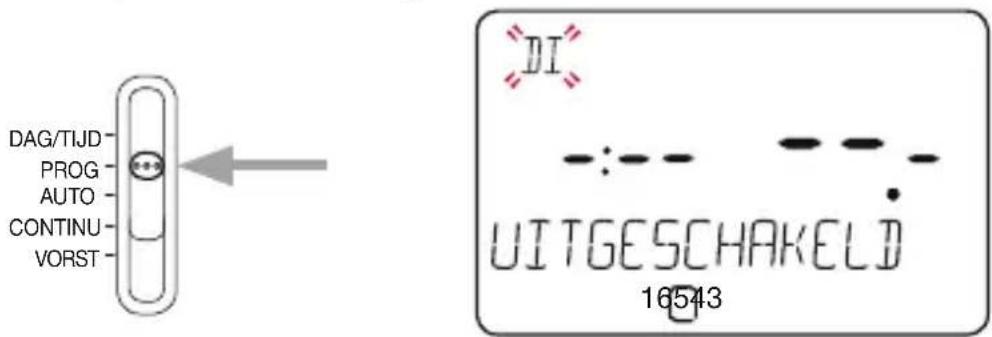

a. Indien u een overbodige periode wilt uitschakelen, schuift u de keuzeknop naar PROG en selecteert dan met behulp van de of > toets de gewenste periode ② t/m ⑥. Let erop dat de juiste periode aangegeven wordt met het vierkant. Houd de i toets tenminste 2 seconden ingedrukt tot op het scherm “-:-” wordt weergegeven. De periode is nu uitgeschakeld.
b. Indien u een periode weer wilt toevoegen, volgt u dezelfde stappen om naar de uitgeschakelde periode te gaan. Als u de periode selecteert, verschijnt UITGESCHAKELD op het scherm. Houd vervolgens de i toets tenminste 2 seconden ingedrukt om deze periode weer in te schakelen. Op het scherm verschijnt even INGESCHAKELD en vervolgens schakelt het apparaat weer over naar de normale programmeerstand.
Uw thermostaat programmeren
Programmeervoorbeelden
Programmeervoorbeeld 1
4 perioden per dag, elke weekdag dezelfde dagindeling, zaterdag en zondag een eigen indeling. Het programma kan er als volgt uitzien:
Maandag t/m vrijdag Periode Tijd Temperatuur
| Door de week staat u om 07:00 uur op. Dan wilt u dat het in uw huis 19°C is. | 1 07:00 19 °C |
| Vervolgens ontbijt u en om 08:00 uur vertrekt u. Er is dan niemand thuis, dus mag de temperatuur dalen naar b.v. 17°C. | 2 08:00 17 °C |
| Om 17:30 uur komt u weer thuis. Als u binnenkomt, wilt u dat het lekker warm is, b.v. 21°C. | 3 17:30 21 °C |
| Om 23:00 gaat u naar bed, dus om 22:30 mag het huis al lang-zaam afkoelen. ‘s Nachts wilt u dat het niet kouder wordt dan 15°C. | 4 22:30 15 °C |
| Periode 5 wordt niet gebruikt, schakel deze uit door de i toets ingedrukt te houden. | 5 |
| Periode 6 wordt niet gebruikt, schakel deze uit door de i toets ingedrukt te houden. | 6 |
Zaterdag Periode Tijd Temperatuur
Op zaterdag staat u iets later op, om 08:00 uur en 19°C is dan voor 1 08:00 19 °C u warm genoeg.
De warmtebehoefte van de mens neemt gedurende de dag toe, dus u wilt de temperatuur langzaam laten stijgen. U kunt hiervoor de perioden 2 en 3 gebruiken.
U wilt b.v. dat de temperatuur om 2 12:00 20°C 12:00 stijgt naar 20°C en dat het om 18:00 uur 21°C is. 3 18:00 21°C
Zaterdagavond gaat u wat later naar bed, 01:30. De temperatuur mag 's nachts dalen tot 15°C. 4 01:30 15 °C
Periode 5 wordt niet gebruikt, 5 schakel deze uit door de ⓘ toets ingedrukt te houden.
Periode 6 wordt niet gebruikt, 6 schakel deze uit door de ⓘ toets ingedrukt te houden.
Zondag
Zondag lijkt veel op zaterdag. U 1 09:00 19 °C staat echter om 09:00 uur op en 2 12:00 20 °C gaat weer wat vroeger naar bed, 3 18:00 21 °C rond 23:00, dus om 22:30 mag 4 22:30 15 °C het huis beginnen af te koelen.
Uw thermostaat programmeren
Programmeervoorbeeld 2
6 perioden per dag, behalve op zaterdag en zondag, die zijn programmeerbaar met 4 perioden. Het weekprogramma kan er als volgt uit zien:
Maandag t/m vrijdag Periode Tijd Temperatuur
| Door de week staat u om 07:00 uur op. Dan wilt u dat het in uw huis 19°C is. | 1 07:00 19 °C |
| Vervolgens wordt er ontbeten en de laatste uit het gezin vertrekt om 09:00. De temperatuur mag gaan dalen tot 17°C. | 2 09:00 17 °C |
| Om 12:00 komt er ‘s middags iemand thuis lunchen. Diegene wil dat het dan 20°C is. | 3 12:00 20 °C |
| 13:00 is diegene klaar met lunchen en vertrekt weer. De temperatuur mag weer dalen tot 15°C. | 4 13:00 15 °C |
| 16:00 komt de eerste thuis van school. 20°C wordt gewenst. | 5 16:00 20 °C |
| Om 23:00 gaat u naar bed, dus om 22:30 mag het huis al lang-zaam afkoelen. ‘s Nachts wilt u dat het niet kouder wordt dan 15°C. | 6 22:30 15 °C |
Zaterdag en Zondag Periode Tijd Temperatuur
| Op zaterdag staat u iets later op, om 08:00 uur en 19°C is dan voor u warm genoeg. | 1 08:00 19 °C | ||
| De warmtebehoefte van de mens neemt gedurende de dag toe, dus u wilt de temperatuur langzaam laten stijgen. U kunt hiervoor de perioden 2 en 3 gebruiken. | |||
| U wilt b.v. dat de temperatuur om 12:00 stijgt naar 20°Cen dat het om 18:00 uur 21°C is. | 2 | 12:00 | 20 °C |
| 3 | 18:00 | 21 °C | |
| Zaterdagavond gaat u wat later naar bed, 01:30. De temperatuur mag ‘s nachts dalen tot 15°C. | 4 01:30 15 °C | ||
| Periode 5 wordt niet gebruikt, schakel deze uit door de i toets ingedrukt te houden. | 5 | ||
| Periode 6 wordt niet gebruikt, schakel deze uit door de i toets ingedrukt te houden. | 6 | ||
Op pagina 34 is ruimte gereserveerd om u uw persoonlijke programma op te stellen. Dit kan u helpen bij het programmeren.
Het bedienen van uw thermostaat
De bedieningswijze kiezen
De thermostaat kan op 3 manieren functioneren: automatisch (AUTO), handma tig CONTINU) of uit (VORST). Schuif de keuzeknop naar de gewenste functie. Op het scherm verschijnt AUTO, CONTINU ACTIEF of VORST BEVEIL. om aan te geven welke bedieningswijze actief is.
Op de stand AUTO volgt de thermostaat het ingestelde programma. Dit is de beste manier om te zor gen voor een aangename temperatuur met een maximale energiebesparing.
• CONTINU (handmatig)
Op de stand CONTINU werkt de thermostaat als een eenvoudige kamerthermostaat met continu de door u ingestelde temperatuur. Deze tempera tuur kan tussen 5°C en 35°C aangepast worden met behulp van de TEMP of toets. De thermostaat handhaaft deze temperatuur totdat een andere bedie ningswijze of temperatuur gekozen wordt.
• VORST
Op de stand VORST handhaaft de thermostaat een minimumtemperatuur van 5°C (standaard) als vorstbeveiliging voor uw huis. Om deze waarde te wijzigen, dient u contact op te nemen met uw installateur.
Het bedienen van uw thermostaat
Tijdens normaal gebruik
• Temperaturen opvragen
In de AUTO en CONTINU functie geeft de thermostaat de huidige kamertempera tuur weer, wat op het scherm aangegeven wordt door de tekst RUIMTE TEMP, bij CONTINU met de tekst CONTINU ACTIEF. Druk op de i toets om de 'ingestelde temperatuur' (de tem peratuur die u wenst) te bekijken. Deze 'ingestelde temperatuur' wordt knipperend weergegeven, terwijl de tekst INGESTELDE TEMP verschijnt.
Na 5 seconden verschijnt de actuele ruimtetemperatuur weer.

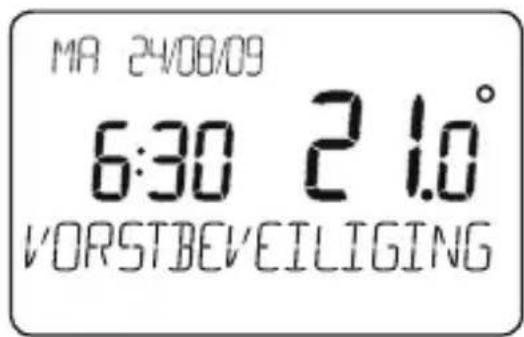

Ook in de VoRST-stand geeft de thermostaat de actuele ruimtetemperatuur weer, zoals hiervoor beschreven, maar wanneer de i toets ingedrukt wordt, verschijnt de tekst VORSTBEVEILGING met de ingestelde temperatuur voor de vorststand.
Om deze waarde te wijzigen, dient u contact op te nemen met uw installateur.
Het bedienen van uw thermostaat
- De ingestelde temperatuur tijdelijk overschrijven
Tijdens normaal gebruik AUTO kan de geprogrammeerde temperatuur handmatig aangepast worden met behulp van de TEMP of toets. De INGESTELDE TEMP wordt 5 seconden knipperend weergegeven, en daarna wordt de actuele temperatuur weer getoond.
NB: deze gewijzigde temperatuurinstelling wordt slechts gehandhaafd tot het eerstvol gende schakelpunt van het programma.
De bijzondere functies gebruiken
• VAKANTIE functie
Met de VAKANTIE functie kunt u een constante temperatuur instellen (standaard = 10°C) voor een bepaald aantal dagen (1 t/m 99). Hierdoor kunt u energiekosten besparen wanneer u op vakantie bent, maar op de dag van terugkeer functioneert uw klokthermostaat weer volgens het programma.
De VAKANTIE functie instellen:
a. Schuif de keuzeknop naar AUTO of CONTINU.
b. Druk op de 📁 toets om het aantal vakantiedagen en de ingestelde temperatuur te bekijken. Het display toont ook het vakantiesymbool 📁.
Het bedienen van uw thermostaat
c. De dag na vandaag wordt geselecteerd en op het scherm verschijnt EIND DATUM?. Gebruik de TIJD +of toets om het aantal vakantie-dagen in te stellen (1 t/m 99 dagen) en druk vervolgens ter bevestiging op de groene OK toets. (De dag en datum worden gewijzigd aan de hand van het geselecteerde aantal dagen).
d. Op het scherm verschijnt even WIJZIG OPGESL en vervolgens TEMPERATUUR OK?. Stel met behulp van de TEMP of toets de vakantietemperatuur (5°C tot 35°C) in en druk vervolgens ter bevestiging op de groene OK toets. Op het scherm verschijnt nu VAKANTIE ACTIEF en het aantal dagen waarvoor deze instelling geldt.
De thermostaat regelt de nieuwe temperatuur nu voor het ingestelde aantal dagen dat uw huis niet bewoond wordt. Om middernacht wordt er een dag van het aantal vakantiedagen afgetrokken totdat het ingestelde aantal dagen bereikt is. De thermostaat schakelt dan weer terug naar de normale AUTO of CONTINU functie (zoals ingesteld met de keuzeknop). U kunt de VAKANTIE functie op elk gewenst moment uitschakelen of de functie verlaten door nogmaals op de 📁 toets te drukken of de keuzeknop naar een andere stand te schuiven.
Het bedienen van uw thermostaat
- TIMER functie
Met de TIMER functie kunt u de ingestelde temperatuur voor een bepaald aantal uur verlengen, voordat het normale programma weer in werking treedt. Dat is vooral handig als u de temperatuur gelijk wilt houden of verhogen, zoals tijdens een feestje of als u bezoek hebt.
De functie kan ook gebruikt worden om de temperatuur te verlagen als u even het huis verlaat (boodschappen doen, op bezoek bij vrienden, enz.), waardoor u energie en geld bespaart.
De TIMER functie instellen:
a. Schuif de keuzeknop naar AUTO of CONTINU.
b. Druk op de TIMER toets om het aantal uren en de temperatuur in te stellen.
c. Op het scherm verschijnt nu de tekst TIJDSOUUR TIMER. Gebruik de TIJD + of - toets om het aantal uur in te stellen (1 t/m 23 uur) en druk vervolgens ter bevestiging op de groene OK toets.
d. Op het scherm verschijnt even WIJZIG OPGESL en vervolgens TEMPERATUUR OK?. Stel met behulp van de TEMP of toets de gewenste temperatuur (5°C tot 35°C) in en druk vervolgens ter bevestiging op de groene OK toets. Op het scherm verschijnt nu TIMER ACTIEF totdat de ingestelde tijd voorbij is, of de TIMER functie uitgeschakeld wordt.
Het bedienen van uw thermostaat
De thermostaat regelt nu de nieuwe temperatuur voor het ingestelde aantal uren en schakelt vervolgens weer terug naar de normale AUTO of
CONTINU functie (zoals ingesteld met de keuzeknop). U kunt de TIMER functie op elk gewenst moment uitschakelen of de functie verlaten door nogmaals op de TIMER toets te drukken of de keuzeknop naar een andere stand te schuiven.
• VRIJE DAG functie
Met de VRIJE DAG functie kunt u tijdelijk het zondagprogramma activeren voor een gewenst aantal dagen. Dat is handig, wanneer u vrij hebt op een doordeweekse dag of onverwacht thuis bent.
De VRIJE DAG functie instellen:
a. Schuif de keuzeknop naar AUTO.
b. Druk op de VRIJE DAG toets om het aantal vrije dagen weer te geven. Op het scherm verschijnt RANTAL DAGEN en de dag en datum knippert.
c. Stel met behulp van de TIJD +of toets de periode in (1 t/m 99 dagen), waarvoor u het zondagprogramma wilt kiezen en druk vervolgens ter bevestiging op de groene OK toets. (De dag en datum worden gewijzigd aan de hand van het geselecteerde aantal dagen).
d. Na de bevestiging verschijnt even WIJZIG OPGESL op het scherm, gevolgd door VRIJE DAG ACTIEF.
Het bedienen van uw thermostaat
De thermostaat regelt nu volgens het zondagprogramma voor het ingestelde aantal dagen en schakelt daarna weer terug naar het normale programma. U kunt de VRIJE DAG functie op elk gewenst moment uitschakelen of de functie verlaten door nogmaals op de VRIJE DAG toets te drukken of de keuzeknop naar een andere stand te schuiven.
De tijd aanpassen
Tijdens normaal gebruik kunt u de TIJD + of – toets gebruiken om alleen de tijd aan te passen. Druk vervolgens weer op de groene OK toets om de wijzigingen op te slaan.
Uw voorkeuren instellen
De gebruikersparameters wijzigen
Via het gebruikersmenu kunt u enkele basisinstellingen van de programmeerbare thermostaat aanpassen aan uw persoonlijke wensen. U kunt de tijdweergave wij zigen (24-uursklok of AM/PM), terugschakelen naar het fabrieksprogramma en de zomer-/wintertijdaanpassing in- of uitschakelen.
Deze gebruikersparameters wijzigen:

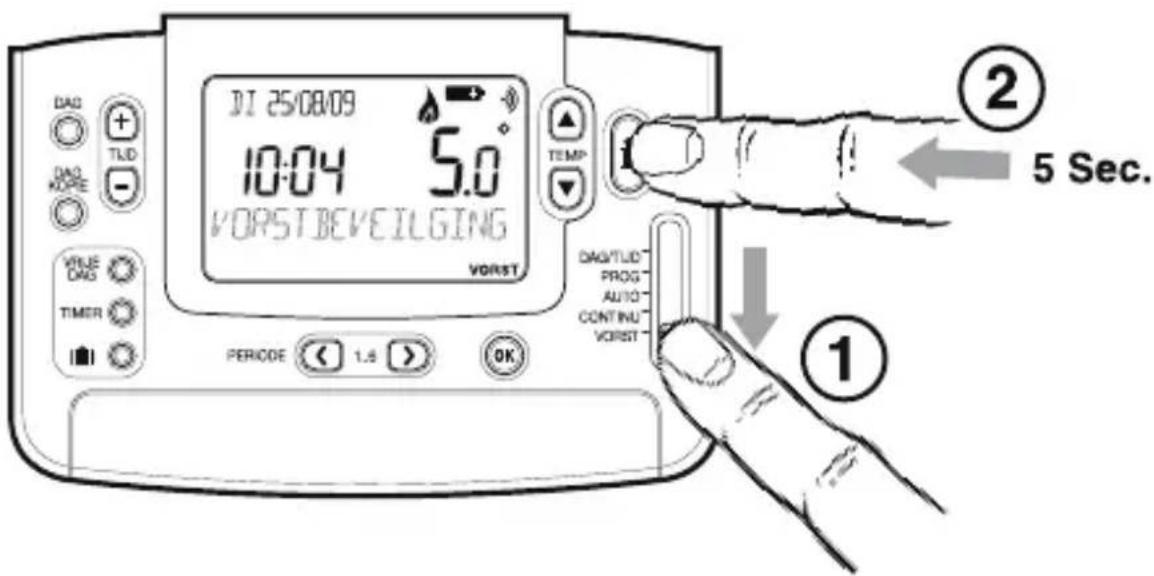

a. Schuif de keuzeknop naar VORST en houd vervolgens de i toets circa 5 seconden ingedrukt.
b. De volgende informatie verschijnt op het scherm:
Uw voorkeuren instellen
c. Kies nu de parameter die u wilt wijzigen:
- De tijdweergave wijzigen
Op het scherm verschijnt KLOK WEERGAVE.
Selecteer met behulp van de TEMP of toets de gewenste tijdweergave (24=24-uursklok, 12=AM/PM).
De informatie op het scherm knippert om aan te geven dat er iets gewijzigd is. U kunt deze wijziging bevestigen door op de groene OK toets te drukken.
- Terugschakelen naar het fabrieksprogramma
Druk eenmaal op de TIJD +toets.
Op het scherm verschijnt FABRICKSPROGRAM.
Selecteer met behulp van de TEMP of toets de gewenste instelling (0=gebruikersprogramma, 1=fabrieksprogramma).
De informatie op het scherm knippert om aan te geven dat er iets gewijzigd is. U kunt deze wijziging bevestigen door op de groene OK toets te drukken.
Uw voorkeuren instellen

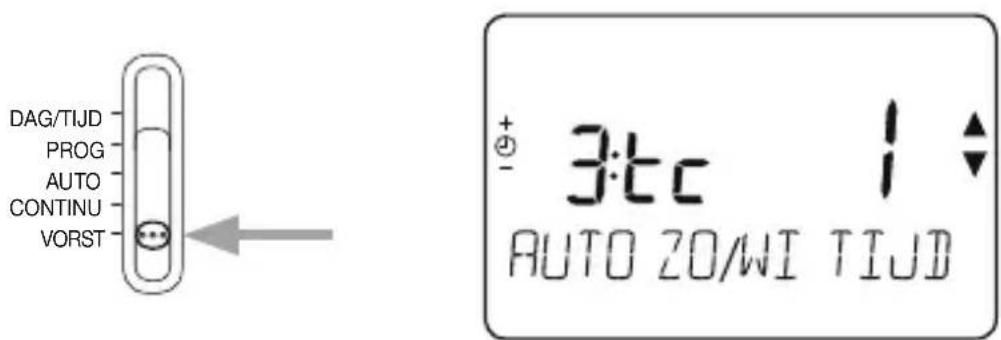

- Zomer-/wintertijdaanpassing in- of uitschakelen
Druk tweemaal op de TIJD toets.
Op het scherm verschijnt AUTO ZO/WI TIJD.
Selecteer met behulp van de TEMP ▲ of toets de gewenste instelling (0=uitgeschakeld/uit, 1=ingeschakeld/aan).
De informatie op het scherm knippert om aan te geven dat er iets gewijzigd is. U kunt deze wijziging bevestigen door op de groene OK toets te drukken.
d. Schuif de keuzeknop naar AUTO, CONTINU of VORST om het gebruikersmenu te verlaten.
Storingswijzer
| Probleem Mogelijke oorzaak Oplossing | ||
| Het scherm geeft niets weer. Batterijen niet geplaatst. | Controleer of er batterijen in het batterijvak geplaatst zijn. | |
| Batterijen verkeerd geplaatst Controleer of de batterijen correct geplaatst zijn (let op de polariteit). | ||
| Batterijen leeg. Vervang door nieuwe batterijen. | ||
| Het symbol knippert in het scherm. | Batterijen zijn bijna leeg. Vervang door nieuwe batterijen. | |
| Het scherm toont het symbol, maar het cv-toestel schakelt niet aan. | Er is geen verwarming nodig op dit moment. De warmtevraag wordt naar de relaisdoos gestuurd als een waarde tussen 0 en 100%.De ketelrelaismodule zal de ketel op tijd inschakelen om aan de vraag te voldoen. Daarom zal het cv-toestel soms uit zijn, zelfs als het symbol op het scherm staat.Om te controleren of de communicatie van de draadloze communicatie juist werkt, druk op de TEMP toets om de temperatuur enkele graden boven de huidige ruimtetemperatuur in te stellen. Het cv-toestel zou na enkele seconden moeten aan gaan. | |
| Op het scherm van de thermostaat verschijnt een knipperend symbol. | Storing in de thermostaat. Verwijder de batterijen en plaats ze vervolgens weer terug in de thermostaat.Neem contact op met de installateur, indien het symbool na een paar minuten niet verdwijnt. | |
| Het scherm van de thermostaat werkt wel, maar het cv-toestel gaat niet aan. | Geen netspanning voor het verwarmingstoestel. | Controleer of de stekker van het cv-toestel in het stopcontact zit. |
| Programma vraagt niet om warmte. | Schuif de schakelaar naar CONTINU en druk op de TEMP ▲ toets om de temperatuur te verhogen tot een paar graden boven de huidige kamertemperatuur. Het cv-toestel moet na een paar seconden aan gaan. | |
| Bedrading verkeerd aangesloten. | Neem contact op met de installateur om de elektriciteitsvoorziening van uw cv-toestel en ketelrelaismodule te controleren, alsook de verbinding tussen cv-toestel en ketelrelaismodule. | |
| De rode LED van de aan/uit ketelrelais module is continu AAN of knippert. | Draadloze communicatie is verbroken door slechte locatie van Chronotherm Wireless. | Bevestig de Chronotherm Wireless op een goede locatie terug aan de muur of op het tafelstandaard op een plaats waar de draadloze communicatie betrouwbaar was. |
| Draadloze communicatiefout. | Neem contact op met de installateur of Honeywell Infolijn.Opmerking: U kan uw cv-toestel handmatig bedienen, zelfs wanneer de draadloze communicatie verbroken is. U kan gebruik maken van de druktoets op de ketelrelais module om het cv-toestel in te schakelen. | |
| De verwarming schakelt te langzaam of te snel AAN of UIT. | De thermostaat is niet correct ingesteld voor uw systeem. | De reactiesnelheid van het verwarmingssysteem is niet in overeenstemming met de instelling van de thermostaat Wijzig eventueel het aantal schakelingen per uur. Neem contact op met de installateur of Honeywell Infolijn. |
| Op het scherm verschijnt “IN-TERNE FOUT”, een knipperend symbol en de kamertemperatuur geeft continu “--” weer. | Het temperatuur-meetcircuit functioneert niet. | Neem contact op met de installateur of Honeywell Infolijn. |
Veelgestelde vragen
Hoe kan ik de lege batterijen van de de Chronotherm Wireless vervangen?
De thermostaat meet voortdurend het batterijniveau. Normaal gesproken gaan batterijen circa 2 jaar mee. Wanneer de batterijen bijna leeg zijn, verschijnt er een knipperend symbool in het scherm. Volg de stappen uit het hoofdstuk 'stap 1: de batterijen plaatsen' op pagina 3, maar vervang bij stap c de gebruikte door nieuwe.
NB: tijdens het vervangen van de batterijen blijven uw instellingen opgeslagen, maar het kan zijn dat u de tijd- en datuminstellingen naderhand moet corrigeren.
Waar plaats ik de kamerthermostaat indien ik gebruik maak van de tafelstandaard in plaats van het muurplaat?
Het is belangrijk om de thermostaat in een ruimte te plaatsen, waar de draadloze communicatie betrouwbaar is. Laat uw installateur controleren of de draadloze communicatie betrouwbaar is op de plaats waar u uw thermostaat wilt plaatsen.
Hoe kan ik voor de hele dag dezelfde temperatuur instellen?
Voor gebruik als een eenvoudige thermostaat met voor onbepaalde tijd dezelfde temperatuur, verplaatst u de keuzeknop naar CONTINU.
U kunt de temperatuur handmatig wijzigen met behulp van de TEMP of ▼ toets. Dat kan met stappen van 0,5°C tussen 5°C en 35°C.
De thermostaat handhaaft deze temperatuur totdat een andere bedieningswijze of temperatuur gekozen wordt.
Veelgestelde vragen
Kan ik mijn Chronotherm Wireless ook voor koeling gebruiken?
Ja, als uw systeem correct ingesteld is, kunt u de thermostaat ook gebruiken voor koeling. U kunt dan tussen de verwarmings- en koelstand schakelen door tegelijk de TEMP of toets 5 seconden ingedrukt te houden, ongeacht de bedieningswijze AUTO, CONTINU of VORST. Op het scherm verschijnt even KOELEN om aan te geven dat de koelstand ingeschakeld is.
Onderstaande tabel toont de fabrieksinstellingen voor het koelprogramma, maar deze kunnen op dezelfde wijze als het verwarmingsprogramma aangepast worden.
Maandag t/m vrijdag
| Periode 1 2 3 | 4 5 6 | |||||
| Tijd 6:30 8:00 1 | 2:00 14:00 | 18:00 22:30 | ||||
| Temperatuur 24°C 28°C | 24°C 28°C | 24°C 24°C | ||||
Zaterdag & zondag
| Periode 1 2 3 | 4 5 6 | |||||
| Tijd 8:00 10:00 | 12:00 14:00 | 18:00 23:00 | ||||
| Temperatuur 24°C 24°C | 24°C 24°C | 24°C 24°C | 24°C 24°C |
Opmerking: Enkel mogelijk indien het koelsysteem ook via OpenTherm ^® -communicatie kan werken.
Hoe kan ik controleren of de thermostaat werkt, als er iets gebeurt met mijn verwarmingssysteem?
Raadpleeg het voorgaande hoofdstuk Storingswijzer. Als het probleem dan nog niet opgelost kan worden, kunt u contact opnemen met uw installateur. De thermostaat mag uitsluitend geopend of verwijderd worden door een erkend vakman om mogelijk letsel door een elektrische schok en/of schade aan het apparaat te voorkomen.
Veelgestelde vragen

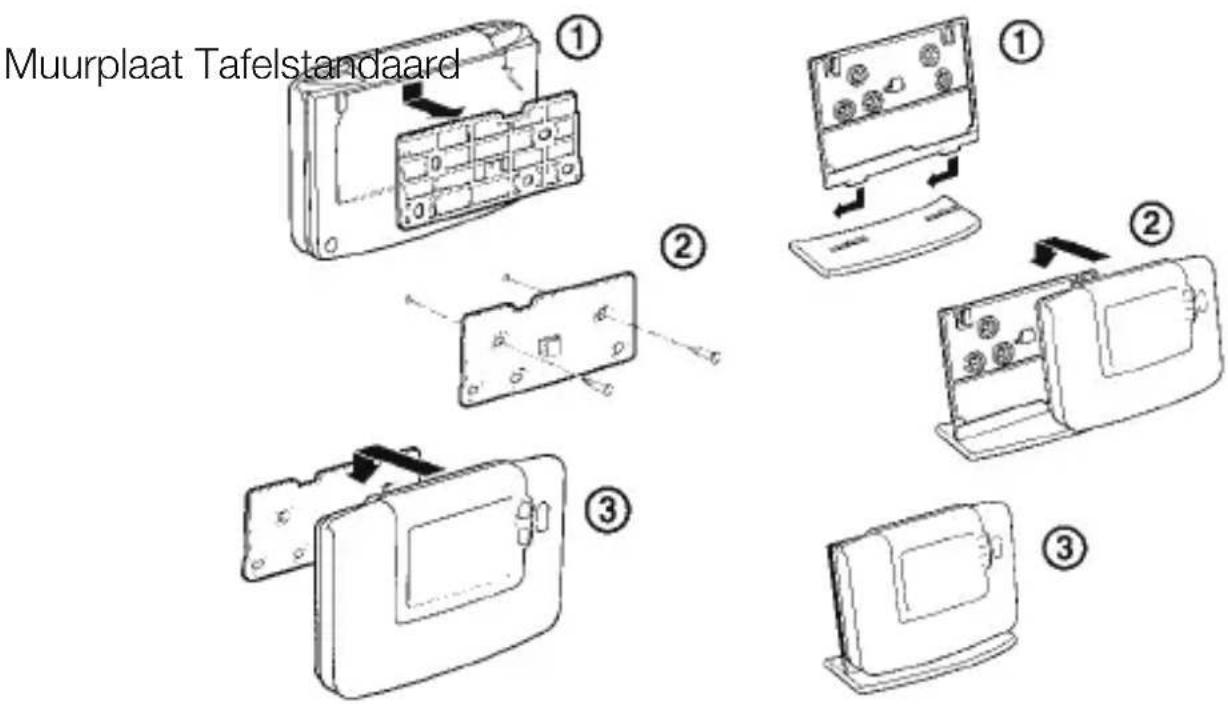

Hoe haal ik de Chronotherm Wireless van de muurplaat of tafelstandaard?
Na het beëindigen van het programmeren, bevestig steeds de Chronotherm Wireless terug op de muurplaat of tafelstandaard.

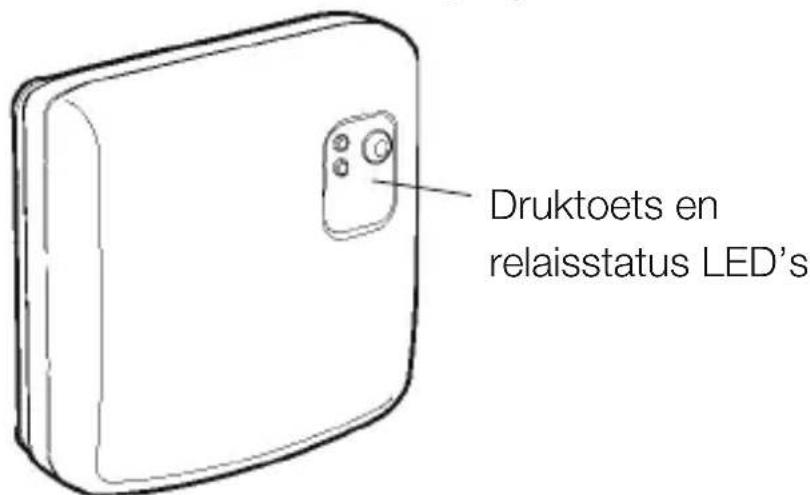

Aan/uit ketelrelaismodule bedieningslayout
Wat betekent het, als de groene LED van de ketelrelaismodule AAN is?
De groene LED geeft de normale werking weer van de draadloze module. Wanneer de groene LED AAN is, dan is ook het cv-toestel AAN. Wanneer de LED UIT is, dan is ook het cv-toestel UIT.
Het opstellen van uw programma
Programma voor maandag
| Periode | Aanvangstijdstip | Temperatuurinstelling |
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 |
Programma voor dinsdag
| Periode | Aanvangstijdstip | Temperatuurinstelling |
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 |
Programma voor woensdag
| Periode | Aanvangstijdstip | Temperatuurinstelling |
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 |
Programma voor donderdag
| Periode | Aanvangstijdstip | Temperatuurinstelling |
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 |
Het opstellen van uw programma
Programma voor vrijdag
Periode Aanvangstijdstip Temperatuurinstelling
1
2
3
4
5
6
Programma voor zaterdag
Periode Aanvangstijdstip Temperatuurinstelling
1
2
3
4
5
6
Programma voor zondag
Periode Aanvangstijdstip Temperatuurinstelling
1
2
3
4
5
6
Meer weten?
Honeywell Infolijn: 020 - 56 56 392
E-mail: infolijn@honeywell.nl
www.kijkvoelbeleef.nl
Honeywell B.V.
Postbus 12683
1100 AR Amsterdam Z.O.
Tel.: 020 - 56 56 911
www.honeywell.nl
42011077-709
© 2009 Honeywell B.V. Wijzigingen voorbehouden.
