Producttype	Koelkast
Merk	Pelgrim
Model	C 20 C
Afmetingen (H x B x D)	85 cm x 55 cm x 60 cm
Gewicht	35 kg
Energieklasse	A+
Jaarlijks energieverbruik	220 kWh
Netspanning	230 V / 50 Hz
Vermogen	100 W
Koelvloeistof	R600a
Nettocapaciteit koelgedeelte	200 liter
Instelbaar temperatuurbereik	0 °C tot 8 °C
Ontdooiing	Automatisch (geen handmatige ontdooiing)
Deurscharnieren	Omkeerbaar (rechts of links)
Legplateaus	4 verstelbare glasplateaus
Groentelade	1 met vochtregeling
Soort deurvakken	3 deurvakken, 1 flessenrek
Verlichting	LED
Geluidsniveau	40 dB
Klimaatklasse	N-ST (normaal tot subtropisch)
Onderhoud en reiniging	Regelmatig reinigen met mild sop; condensor achter schoonmaken
Veiligheid	Voldoende ventilatie vereist; niet achter slot
Repareerbaarheid	Onderdelen beschikbaar; raadpleeg handleiding

Veelgestelde vragen - C 20 C Pelgrim

Hoe stel ik de temperatuur in op mijn Pelgrim C 20 C koelkast?

Draai aan de thermostaatknop in het koelvak. Een hogere stand betekent kouder. Stel bij voorkeur in op stand 3-4 voor een gemiddelde temperatuur van 4°C.

Wat moet ik doen als de koelkast niet koud genoeg wordt?

Controleer of de deur goed sluit, of de ventilatie openingen vrij zijn en of de condensor (achterkant) niet te stoffig is. Zet de thermostaat tijdelijk hoger.

Heeft de Pelgrim C 20 C een automatische ontdooiing?

Ja, dit model heeft automatische ontdooiing. U hoeft niet handmatig te ontdooien. Water loopt via een afvoer naar een bakje achter de koelkast.

Hoe verander ik de deur van draairichting?

De deur is omkeerbaar. Draai de schroeven van de scharnieren los, verwissel de posities van de onderste en bovenste scharnieren en monteer de deur aan de andere kant.

Waarom maakt mijn koelkast een tikkend geluid?

Dit is normaal bij het in- en uitschakelen van de compressor. Ook kan het geluid van het koelmiddel hoorbaar zijn. Zet de koelkast waterpas om trillingen te verminderen.

Hoe kan ik energie besparen met deze koelkast?

Plaats de koelkast niet naast een warmtebron, laat de deur niet te lang open, en ontdooi regelmatig (bij handmatige modellen). Stel de temperatuur niet kouder in dan nodig (4-5°C).

Wat is de aanbevolen temperatuur voor de koelkast?

Streef naar een temperatuur van 4°C. Dit is koud genoeg om bederf tegen te gaan, maar niet te koud voor de meeste levensmiddelen.

Hoe moet ik de koelkast schoonmaken?

Haal de stekker eruit, verwijder alle etenswaren en legplateaus. Maak de binnenkant schoon met lauwwarm water en mild afwasmiddel. Droog alles goed af voordat u het weer inschakelt.

Mag ik de koelkast in een niet-verwarmde ruimte plaatsen?

De klimaatklasse N-ST is geschikt voor omgevingstemperaturen van 16°C tot 38°C. In een te koude ruimte kan de compressor beschadigen of ijs vormen.

Waar vind ik reserveonderdelen voor de Pelgrim C 20 C?

Neem contact op met de klantenservice van Pelgrim of zoek naar erkende onderdelendealers online. Vermeld het modelnummer C 20 C voor de juiste onderdelen.

GEBRUIKSAANWIJZING C 20 C Pelgrim

SIDE-BY-SIDE KOEL-/VRIES- COMBINATIE Gebruikershandleiding

SIDE-BY-SIDE

KOEL-/VRIES-

COMBINATIE

Gebruikershandleiding

algemeen ultrustingsniveau

-Registratie van het toestel

Veiligheidsmaatregele

Elektrische aansluiting

nstallatie

plaatsen

Ontdooien

Gebruikershandleiding ... 4-5

nstellen temperatuur

Narme buitenkant

Koelgedeelte 5

Jraagplateaus

Groenten- en fruitladen

Groenten- en fruitladen met

regelbare luchtvochtigheid

Beleglade

Beleglade met regelbare

temperatuur

Jltneembare flessenhouder

Deurvakken 5

-ierrek

Zuivelvak

-lessenrek

Deurvakverdelers

Diepvriesgedeelte ..... 5-6

Jraagplateaus

Diepvrieslade

Jsbakje

Automatische ijsmaker (optie)

Storingszoeklijst .....7

Energiewijzer/typeplaatje ..7

Garantiecertificaat .....8

Opmerking:

Deze koelautomaat heeft

nogelijk minder

nogelijkheden dan hierboven

geschreven.

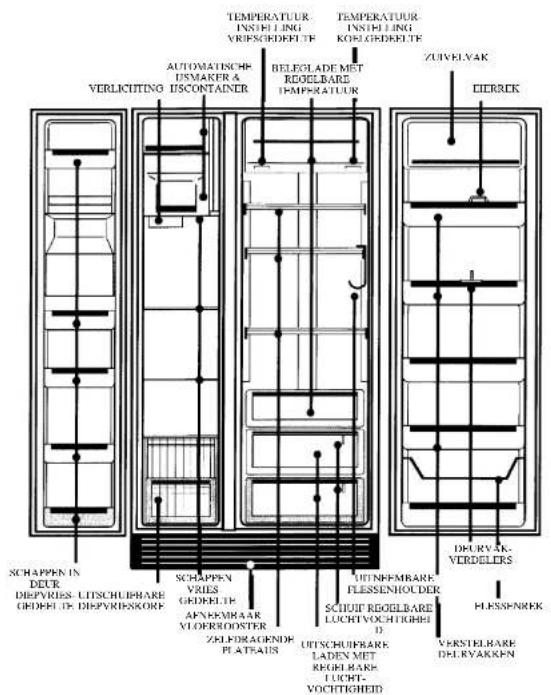

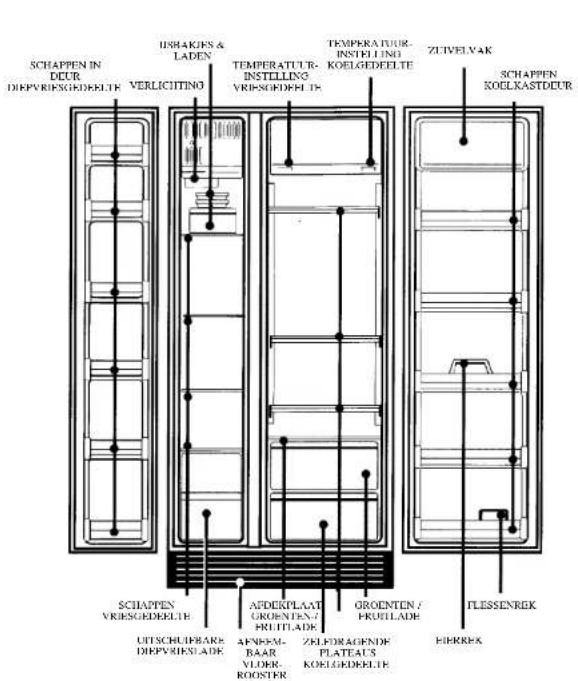

SCHAPPEN IN DEUR DEPVRIEIGEDELTE VERLICHTING UISHAKENS & LADEN TEMPERATUUR-INSTELLING VRIEIGEDELTE TEMPERATUUR-INSTELLING KOELGEDEELTE ZUTIVELYAK SCHAPPEN KOELKASTDEUR SCHAPPEN VRIEIGEDELTE UTSCHUPKAIRS DEPVRIEISLADTE AFDEKPLAAT GROENTEN / FRIJTLADTE OROENTEN / FRIJTLADTE PLESSENREK AFNDSM- BAAR VLOER- ROOSTER ZELEFORAGENDE PLATEAUS KOELGEDEELTE HIERREK

AUTOMATISCHP USMAKER A DISCONTAINER VERLICITING TEMPERATUR. INSIPLING VRIESGDEDELTE BELEGLADE MET ROOELBARE TEMPERATUR TEMPERATUR. INSIPLING KGEIGDEDELTE ZUIVELYAK CIERREK SCHAPPEN IN DEUR DEPYRIES- UITSCHUIFBAIRE GEDDELTE DEPYRIESKORE SCHAPPEN VRIES GEDDELTE AFNKEEMBAIR VLDERSOODSTER ZELEDRAGENDE PLATRAINS OUTNEE-MBARE FLESSENHOODER SCHUIF ROOELBARE LUCHTVOCHTIGHEID UTISCHUIFBAIRE LADEN MET ROOELBARE LUCHT- VOCHTIGHEID DEURVÄK- VERDELERS PLESSENREK VERSTELBARE DELRYAKKEN

Deze handleiding beschrijft meerdere modellen. Mogelijk zijn niet alle opties van toepassing.

TOESTELBESCHRIJVING

Registratie van het toestel

Uw nieuwe koelkast is ontworpen om topprestaties te leveren. Hij is makkelijk te reinigen en betrouwbaar. Lees eerst zorgvuldig de gebruikershandleiding. U bent dan snel op de hoogte van alle mogelijkheden die dit apparaat u biedt. U vindt informatie over werking en onderhoud van het apparaat.

Noteer model- en serienummer in de ruimte hieronder. Deze gegevens vindt u op het typeplaatje dat is aangebracht aan het plafond van de koelruimte. Geef deze nummers door aan uw leverancier in geval van storing. Een voorbeeld van het typeplaatje vindt u op pagina ??. Bewaar deze gebruikershandleiding

Afvoeren oude toestel

/oorzorgsmaatregelen

Maak uw oude toestel onklaar. Verwijder de stekker en knip de tansluitkabel door. Verwijder de deur(en).

Milieumaatregelen

Koelsysteem en isolatiemateriaal van oudere typen koel-/vriesautonaten bevatten fluorchloorkoolwaterstoffen (CFK's). Vrijkomende CFK's tasten de ozonlaag aan. Lever uw oude toestel in bij een verkend afvalbrengpunt of laat het ophalen door de gemeente-einiging.

Afvoeren verpakking

De verpakking van het toestel is recyclebaar. Gebruikt zijn karton, poly-ethyleenfolie (PE) en CFK-vrij polystyreen (PS-hardschuim). Deze materialen op verantwoorde wijze en conform de overheids-depalingen afvoeren.

Veiligheidsmaatregelen en waarschuwingen

.ees vóór u het toestel installeert eerst zorgvuldig de gebruikershandleiding. U vindt hierin belangrijke informatie over installatie, gebruik en onderhoud van het toestel. Bewaar deze gebruikershandleiding. Een eventuele volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Attentie:

Neem een beschadigd toestel niet in gebruik. Neem bij twijfel contact op met uw leverancier.

Lees, voordat u het toestel installeert of aansluit, de gebruikershandleiding eerst goed door. Het toestel moet worden aangesloten op een elektriciteitsnet waarvan de spanning overeenkomt met die op het gegevensplaatje.

Onderhoud en reparaties mogen alleen uitgevoerd worden door erkend onderhoudspersoneel. Onoordeelkundig uitgevoerde reparaties kunnen levensgevaar opleveren.

Alcohol en vloeistoffen met een hoog alcoholpercentage alleen afgesloten en staand bewaren. Bewaar nooit explosieve en licht-ontvlambare stoffen in de koelkast.

Stop nooit ijsblokjes, direct nadat u ze uit het vriesgedeelte hebt gehaald, in uw mond. Verbranding ten gevolge van de zeer lage temperatuur kan het gevolg zijn.

Voorkom beschadigingen aan het koelsysleem. Wees voorzichtig met scherpe voorwerpen. Gebruik deze ook niet om ijsaanslag te verwijderen. Verbuig de leidingen van het koelcircult niet. Weglekkend koelmiddel kan ernstige verwondingen aan de ogen veroorzaken.

Houd ventilatie-openingen vrij. Laat kinderen nooit met het toestel spelen. Laat kinderen niet op laden zitten; zorg er ook voor dat kinderen de deur(en) niet als schommel gebruiken. Gebruik de plint, laden en schappen nooit als opstapje.

Gebruik

Gebruik dit toestel alleen voor huishoudelijke doeleinden. Gebruik het alleen voor het doel waarvoor het werd ontworpen, namelijk het bewaren van levensmiddelen.

Dit toestel voldoet aan de voorschriften van de richtlijn 87/398/EEG inzake elektromagnetische compatibiliteit.

De koelautomaat voldoet aan alle wettelijke eisen met betrekking tot veiligheid.

Elektrische aansluiting

230 V - 50 Hz

De koelautomaat moet worden aangesloten op een wandcontactdoos met randaarde. De wandcontactdoos moet volgens de geldende voorschriften geïnstalleerd zijn.

Installatie

Let bij het opstellen van de koelautomaal op de volgende punten:

- Houd voor de koelautomaat voldoende ruimte vrij voor een goede luchtcirculatie rond het ventilatierooster aan de onderzijde.

- Plaats het toestel in een goed geventileerde ruimte. Een goede werking van het toestel is alleen gewaarborgd als dit wordt geplaatst in een ruimte, waarvan de omgevingstemperatuur niet beneden de +13 °C komt.

- Houd aan zij-, boven- en achterkant minimaal 1,25 cm vrij. Dit vergemakkelijkt de installatie van uw koelautomaat en kunt u deze later ook weer makkelijk verplaatsen. Om de deur(en) van de koelautomaat geheel te kunnen openen moet u ervoor zorgen dat er voldoende ruimte is tussen deurscharnieren en wand.

Plaatsen

Plaats de koelautomaat waterpas. Afhankelijk van het model kan het toestel op twee verschillende manieren waterpas gesteld worden. Afb. 1

- Modellen met wieltjes en een stelschroel in de voorste hoeken. Deze toestellen kunt u door in- of uitdraalen van de stelschroeven waterpas stellen (zie afb. 1).

STELSCHROFF DWHOOB

STELSCHROEF OVLAG

- Modellen met stelwieltjes. Deze toestellen kunnen waterpas gesteld worden door het vloerrooster te verwijderen en vervolgens de wieltjes aan de voorzijde, met behulp van een schroevendraaler, omhoog of omlaag te draaien (zie afb. 2). De wieltjes aan de achterzijde kunnen niet ingesteld worden. U zet de koelautomaat vast door één of belde borgvoetjes aan de voorwieltjes naar beneden te klappen.

Indien het noodzakelijk is dat de achterzijde van de koelautomaat waterpas gesteld wordt, adviseren wij u hieronder een plank te leggen.

STEEL WELLOMLAAG NAAR LINKS DRAAIEN

Ontdooien

De koelautomaat is voorzien van een automatisch ontdooisysteem.

Gebruikershandleiding

Instellen temperatuur

Alle modellen

Behalve bij ingebruikname de temperatuurinstelling met ten hoogste één letter (vriesgedeelte) of cilfer (koelgedeelte) per keer bijregelen. Laat de temperatuur eerst 24 uur stabiliseren voordat u bijregelt. Bedenk dat bijregelen van de temperatuur in het ene gedeelte de temperatuur in het andere gedeelte enigszins beïnvloedt.

LET OP: Door de bedieningsknop voor het koelgedeelte op te zetten wordt de koeling van BEIDE gedeeltes stopgezet. De stroomtoevoer wordt hierdoor NIET stopgezet.

De koelautomaat is uitgerust met twee bedieningsknoppen: één voor het koelgedeelte en één voor het vrlesgedeelte. De bedieningsknoppen bevinden zich achterin het koelgedeelte, aan de bovenzijde.

De bedieningsknop voor het koelgedeelte heeft 11 standen, plus ø. Hoe hoger het cijfer dat u instelt, des te lager de temperatuur. Stel in eerste instantie de bedieningsknop in op 6.

De bedieningsknop voor het vriesgedeelte heeft zeven standen (A tot en met G). Hoe hoger de letter die u instelt, des te lager de temperatuur.

Stel in eerste instantie de bedieningsknop in op D. De laagsle temperatuur (G) moet u slechts gedurende korte tijd gebruiken. Na het inschakelen draait de motor van de koelautomaal meerdere uren ononderbroken. Dit is normaal.

Indien u de temperatuur van één van de ruimten bij wilt regelen, kunt u deze als volgt instellen:

Insgesbruikname	Koelgedeselle op 6 instellen.Vnsegedesite op D instellen.
Koelgedeselle te WARM:	Bedieningsknop koelgedeselle één cijfer hoger instellen.
Koelgedeselle te KOUD:	Bedieningsknop koelgedeselle één cijfer lager instellen.
Vnsegodsette to WARM:	Bedieningsknop vnsegodsette één letter hoger instellen.
Vnsegodsette te KOUD:	Bedieningsknop vnsegodsette één letter lager instellen.
Koelautomast UIT:	Bedieningsknop koelgedeselle op D instellen.

Warme buitenkant

De buitenkant van het koelgedeelle kan af en toe warm aanvoelen, ilvoorbeeld na inschakelen van het toestel, tijdens warm weer of als jevolg van veelvuldig openen van de deur. Dit is normaal; het draagt te toe bij dat condensafzetting aan de buitenzijde van het toestel voorkomen wordt.

Koelgedeelte

Draagplateaus

Jltneembare draagplateaus: Levensmiddelen die zich achterin het boelgedeelte bevinden zijn makkelijk bereikbaar dankzij uitschuifbare draagplateaus. Verwijder het plateau door het tot aan de aanlag naar voren te trekken. Til nu het plateau aan de voorzijde licht uithoog en trek het gelijktijdig verder naar voren. (Enkele modellen zijn voorzien van zelfdragende uitschuifbare draagplateaus, waarangs gemorste vloelstofen niet kunnen weglekken. Alle plateaus kunnen op dezelfde wijze in hoogte versteld worden. Let er hierbij op lat zelfdragende draagplateaus binnen hun framewerk blijven.)

/erstelbare zelfdragende draagplateaus: De koelautomaat is voorzien van draadroosters of glazen draagplateaus. Verwijder deze loor de achterzijde iets omhoog te tillen en vervolgens recht naar ooren uit te nemen. Plaatsen: Houd het rooster/plateau op de gevenste hoogte met de voorzijde schuin omhoog, steek de haken in le gewenste openingen van de bevestiglingsraal en laat vervolgens le voorzijde van het rooster/plateau voorzichtig weer naar beneden akken.

Groenten- en fruitladen

Gesloten groenten- en fruitladen: Deze uitschuifbare laden zijn geschikt voor het vershouden van groenten en fruit. Bewaar bladroenten in een plastic zak om uitdrogen te voorkomen. De groenten- en fruitladen zijn uitneembaar en mogen met de hand ifgewassen worden. De afdekplaat is geschikt als draagplateau. /erwijder de plaat door deze recht naar voren te trekken.

Groenten-/fruitladen met regelbare luchtvochtigheid

De modellen met dispenser zijn voorzien van uitschuifbare proenten- en fruitladen met regelbare luchtvochtigheid. Deze stelt u met een schuif aan de voorzijde van de lade. Bij fruit zet u de schulf op LOW (laag) en bij groenten zet u deze op HIGH (hoog). /erpak levensmiddelen die een sterke geur verspreiden.

Beleglade

In de beleglade kunt u vers vlees en vleeswaren bewaren. Deze lade is uitschuifbaar en bevindt zich onderin het toestel. HOUD DE BELEGLADE ZOVEEL MOGELIJK GESLOTEN.

Beleglade met regelbare temperatuur

Sommige modellen zijn voorzien van een uitschuifbare beleglade met regelbare temperatuur. De bedieningsknop van de beleglade bevindt zich bij de meeste koelautomaten tussen de bedieningsknoppen voor het koel- en het vriogedeelte. Andere modellen hebben aan de linkerzijde een instelschuif. De temperatuur is instelbaar van koel (COOL) naar koud (COLD).

Bewaar gevogelte in een plastic zak om uitdrogen te voorkomen.

Verwijder de beleglade door hem tot de aanslag uit te trekken en vervolgens met iets meer kracht verder naar voren te trekken.

Uitneembare flessenhouder

De uitneembare flessenhouder kan zowel links als rechts naast een schap gehangen worden (zie afb.). Verbind de inkeping aan de achterzijde van de flessenhouder met de achterkant van het schap

Deurvakken

Eierrek

Het eierrek past in een deurvak en is uitneembaar.

Zuivelvak

De zuivelvakken zijn extra diep en geschikt voor het bewaren van boter en kaas.

Flessenrek

Sommlige modellen zijn voorzien van een vast flessenrek onder In de koelkastdeur. Hierin kunnen grote flessen niet omvallen. Andere modellen hebben een uitneembaar flessenrek. Plaats het flessenrek in een deurvak met de gladde kant naar voren. Laat het vervolgens op de lipjes in het deurvak zakken. Het flessenrek is verstelbaar door het naar links of rechts te bewegen.

Deurvakverdelers

Sommige modellen zijn voorzien van deurvakverdelers. Ze voorkomen dat etenswaren die rechtop bewaard moeten worden kunnen omvallen. De deurvakverdelers zijn verstelbaar door ze naar links of rechts te bewegen.

De deurrubbers zijn magnetisch en garanderen een luchtdichte sluiting van de deur(en).

Sommige modellen zijn voorzien van verstelbare en uitneembare deur-schappen. Til het schap rechtstandig omhoog, voorbij de houders in de deurbeklieding en neem het uit (zie afb.). Andere schappen verwijdert u door ze gelijktijdig naar boven en naar u toe te bewegen. Plaats de schappen in omgekeerde volgorde terug.

Onderhoud deurpanelen

Sommige modellen zijn voorzien van afneembare en daardoor makkelijk schoon te maken deurpanelen. Til het deurpaneel rechtstandig omhoog, uit de houders in de deurbekleding en trek het vervolgens naar u toe. Plaats het deurpaneel in omgekeerde volgorde terug.

Diepvriesgedeelte

Draagplateaus

Verwijderen: Til het plateau rechtstandig omhoog, houd de linker- of rechterzijde naar beneden en neem het recht naar voren uit. Plaats het plateau in omgekeerde volgorde terug.

Diepvrieslade

De diepvrieslade is uitschuifbaar. Verwijderen: Zover mogelijk uitschuiven; de voorkant iets oplichten en uitnemen. Smeer de geleiderails in met vaseline als de diepvrieslade stroef glijdt (zie afb.) Zorg ervoor dat vloer en geleiderails schoon blijven!

BODEM DIEFYRIESGDEELTE

Ijsbakje

egen: Houd het ijsbakje ondersteboven boven een ijsemmer en vring de beide uiteinden ervan enigszins.

Automatische ijsmaker (optie)

3ij sommige modellen kan een automatische ijsmaker ingebouwd worden. Het typenummer van de ijsmaker staat aangegeven op een sticker. Deze sticker bevindt zich aan de achterwand van het koel- gedeelte. Uw dealer kan de juiste ijsmaker voor u inbouwen.

Automatische ijsmaker

MODELLEN MET AUTOMATISCHE IJSMAKER

n de groentelade vindt u een in plastic verpakte waterslang. Met deze slang wordt het toestel aangesloten op een waterventiel. De jsmaker volgens het - apart met de koelautomaat meegeleverde -nstallatievoorschrift op de waterleiding aansluiten.

De ijsmaker maakt continu ijsblokjes aan.

De hoeveelheid ijsblokjes is afhankelijk van de temperatuur in het vriesgedeelte. Hoe lager de temperatuur, des le hoger de productie. Stel de temperatuur van zowel koel- als vriesgedeelte eerst op een gemiddelde waarde in, bijvoorbeeld 6 en D. Stel een lagere emperatuur in wanneer de deur van het vriesgedeelte vaak wordt geopend of wanneer in de keuken een hogere temperatuur dan normaal heerst.

Automatische ijs- en waterdispenser

Nadat de koelautomaat is geinstalleerd en de ijsmaker op de waterloiding aangesloten kan het 8 tot 12 uur duron voordat de ijsmaker ijsblokjes van goede kwaliteit levert. De eerste "lading" ijsblokjes kan klein en onregelmatig zijn als gevolg van lucht in de waterslang. Het is ook mogelijk dat u verontreiniglingen in de eerste ijsblokjes aantreft door vuil in de watertoevoer. Wij adviseren u de eerste paar "ladingen" ijsblokjes weg te gooien. Hierma functioneert de ijsdispenser zonder problemen en levert hij ijsblokjes van goede kwaliteit.

Jsblokjes kunnen - na langere tijd in de ijscontainer - een bijsmaak ølgen, aan elkaar vast vriezen of kleiner worden. Gool deze jsblokjes weg. Plaats een bakje met zuiveringszout (Natrium- pikarbonaat) in het koelgedeelte om de lucht van sterk geurend roedsel te neutraliseren.

Sedurende de aanmaak van ijsblokjes kunt u verschillende geluiden vaarnemen: het zachte brommen van de motor; het geluid van vallende ijsblokjes in het ijsvak of het "klikkende" en zoemende geluid van het waterventiel. Deze geluiden zijn normaal.

De ijsmaker is uitgerust met een voeler die verbonden is met een ian-/uitschakelaar. Hierdoor worden geen ijsblokjes aangemaakt tolang de ijscontainer gevuld is. U kunt de ijsmaker uitzetten door de voeler omhoog in de OFF-stand te zetten.

Zet de ijsmaker uit (voeler omhoog) wanneer:

1. U de ijscontainer voor langere tijd verwijdert.
2. U de koelautomaat langere tijd niet gebruikt, bijvoorbeeld tijdens vakantle. Sluit in dat geval ook de watertoevoer af.
3. U de waterleiding meerdere uren afsluit.

WERKING VAN DE IJSMAKER

Wanneer het vriesgedeelte de gewenste temperatuur bereikt, vult de ijsblokjesvorm zich auto-matisch met water en wordt er koude lucht over geblazen. Nadat het water is bevoren worden de ijsblokjes, naar boven, uit de vorm gedraaid. De veegarm transport-

teert ze naar de ijscontainer. De voeler registreert wanneer de container vol is en zendt een signaal naar de ijsmaker, die vervolgens stopt met de afgifte van nieuwe ijsblokjes. In de tussentijd is de ijsblokjesvorm weer met water gevuld en is de ijsmaker klaar om nieuwe blokjes af te geven.

Afb. 9

VEILIGHEIDSMAATREGELEN

Raak de ijsmaker niet aan als de koelautomaat op het elektriciteitsnet is aangesloten. Hiermee voorkomt u gevaar voor uzelf en storingen aan bewegende delen.

Onder bepaalde omstandligheden kunnen Ijsblokjes verkleuren; ze hebben dan een blauwgroene glans. De verkleuring kan het gevolg zijn van afzetting in of verontreinigling van de waterelding. De ijsblokjes zijn ongeschikt voor consumptie en kunnen schadelijk zijn voor de gezondheld. Gool in dat geval de Ijsblokjes weg en neem contact op met uw dealer.

Dispenser met twee bedieningshendels voor ijs en water

IJsdispenser

Houd het glas zo hoog mogelijk onder de afgifte-opening voor ijsblokjes. Hiermee wordt voorkomen dat ijsblokjes naast het glas vallen. Druk het glas tegen het rubber vlak op de linker bedieningshendel. Stop de ijsafgilte door de druk op de bedieningshendel zodanig te verminderen dat de motor van de dispenser afslaat. Houd het glas

naar beneden vallen. Verwijderen van de Ijscontainer: Til de Ijscontainer aan de voorzijde omhoog en trek deze recht naar voren. Maak de container regelmatig schoon met een sopje van een neutraal schoonmaakmiddel (allesreiniger of afwasmiddel). Terugplaatsen: duw de Ijscontainer zover mogelijk naar achter, totdat de onderkant achter de opstaande rand van het schap valt. Let op dat de lipjes voor het wormwiel, die zich aan de achterzijde van de container bevinden, tussen de vorken van de motor van het wormwiel rusten.

Let op: Na installatie kan het enkele dagen duren voordat de ijscontainer gevuld is. VOEG NOOIT ANDERE IJSBLOKJES AAN DE INHOUD VAN DE IJSCONTAINER TOE. DEZE KUNNEN VERSTOPPING VAN DE DISPENSER TOT GEVOLG HEBBEN. Indien dit toch is gebeurd, moet u de container verwijderen en de inhoud weggooien. Verwijder ook eventueel achtergebleven ijsklompen aan de voorzijde van de dispenseropening en bij de ijsuitwerpopening.

Indien de dispenser langere tijd (meer dan tien dagen) niet gebruikt wordt kunnen ijsblokjes gaan samenklonteren. Gooi in dat geval de gehele ijsvoorraad weg.

Waterdispenser

Houd het glas zo hoog mogelijk onder de afgifte-opening voor water. Hiermee wordt spetteren voorkomen. Druk het glas tegen het rubber vlak op de rechter bedieningshendel. Stop de waterafgifte door de druk op de hendel te verminderen. Houd het glas onder de afgifte-opening om de laatste waterdruppels op te vangen.

Bij het eerste gebruik, of nadat de koelautomaat weer op de water-leiding is aangesloten, komt eerst nog enige tijd lucht uit de wateraf-gifte-opening. Gooi de eerste tien getapte glazen water weg.

Laat geen water weglopen in het rooster onder de afgifte-openingen. DIT IS EEN OPVANGBAKJE EN GEEN AFVOER. Kleine hoeveelheden water verdampen hierin. Grotere hoeveelheden water moeten met een spons of dwell verwijderd worden. Maak het opvangbakje regelmatig schoon, zodat geen aanslag kan ontstaan.

Verlichting. De lichtschakelaar bevindt zich rechtsboven achter het bedieningspaneel van de dispenser. Druk op de schakelaar om de verlichting in of uit te schakelen.

Aan-/uitschakelaar. Bij een aantal modellen is de dispenser met een aan-/uitschakelaar uitgerust. De aan-/uitschakelaar bevindt zich linksboven achter het bedieningspaneel van de dispenser. Druk op de schakelaar om de dispenser in of uit te schakelen.

Dispenser met druktoets voor ijs, water of schaafijs

Keuzeknop ijs en water

IJsblokjes: Zet de schuif op "CUBE" (middelste stand).

Schaafijis: Zet de schuif op "CRUSHED" (linker stand).

Gekoeld water: Zet de schuif op

- het water uit de dispenser is gekoeld, maar niet zo koud als ijswater. /oor kouder water het glas eerst met ijsblokjes vullen en vervolgens jekoeld water bij tappen. Het water in het eerst getapte glas kan ninder koel zijn dan dat in de volgende glazen. Vul een glas altijd eerst met ijs en daarna met vloelstof. Hlerdoor wordt spetteren oorkomen.

Afgifte van ijs en water

loud het glas zo hoog mogelijk tegen de afgifteknop. Zo kunnen er een ijsblokjes naast het glas vallen.

3ij de keuze van CUBE (ijsblokjes) kan het voorkomen dat de lispenser wat schaafijs afgeeft; er valt dan een ijsblokje in de schaafijsmaker.

Vanneer overgeschakeld wordt van schaafijls naar Ijsblokjes kan het 'oorkomen dat eerst nog wat schaafijs wordt afgegeven. Dit kan ook jebeuren wanneer zich onregelmatig gevormde Ijsblokjes of ssplinters in de ijscontainer bevinden.

3ij het overschakelen van Ijsblokjes naar schaafijs kan het enige tijd luren toldat de dispenser schaafijs afgeeft. Het duurt enkele secon- len voordat de Ijsblokjes die In de schaafijsmaker komen geschaafd

ijn. Houd geen tere glazen, fijn porse-ein of breekbaar kristal onder de lispenser. Deze kunnen breken door de lruk van de hand tegen de afgifteknop if door de kracht van vallende ijsblokjes.

Jewaar alleen ijs dat door de ijsmaker is jemaakt in de ijscontainer. Ander ijs overt problemen op bij de aanmaak van schaafijs en kan verstopping van de lispenser veroorzaken.

3rote hoeveelheden ijsblokjes kunnen direct uit de ijscontainer jehaald worden. De schaafisdispenser mag niet langer dan vijf ninuten achtereen gebruikt worden.

Vanneer de ijsdispenser slechts af en toe gebruikt wordt, kunnen de sblokjes aan elkaar kleven. Deze moeten dan van elkaar gebroken of weggegooid worden.

Stoppen afgifte

aat de algifteknop los. Houd het glas onder de opening totdat er een ijsblokjes/schaafijs naar beneden vallen of om de laatste vaterdruppels op te vangen. De afsluitklep van de ijsdispenser blijft nog een ogenblik geopend. De klep maakt een geluid wanneer deze ich sluit.

Uitnemen en terugplaatsen van de ijscontainer

/werijderen: Til de ijscointaan aan de voorzijde omhoog en trek hem recht naar voren. Maak de container regelmatig schoon met een sojpe van een neutraal schoonmaakmiddel (allesreiniger offwasmiddel). Terugplaatsen: Duw de container tot aan de aanslag jaar achteren. Let op dat de lijpes voor het wormwiel, die zich aan le achterzijde van de container bevinden, tussen de vorken van de notor van het wormwiel rusten.

Verwisselen gloeilampen

MAAK HET TOESTEL STROOMLOOS VOORDAT U EEN GLOELAMPVERVANGT. TREK DE STEKKER UITHETSTOPCONTACT. Koelgedeelte: De gloeilamp bevindt zich bovenin, aan de achterzijde van het koelgedeelte. Pak het beschermkapje aan de zijkanten beet en trek het - alhankelijk van het model - boven of onder van de bevestigingsstiffen. Vervang de gloeilamp door een ander met eenzellde wattlage.

Verwisselen gloeilamp in vriesgedeelte: (1) Trek de lipjes van het beschermkapje aan de bovenzijde los door met de duim in het midden boven op het kapje te drukken. (2) Zwenk het beschermkapje omlaag. (3) Vervang de afgekoelde gloeilamp. (4) Zwenk het beschermkapje zover naar boven dat de lipjes vastkilkken.

Verwisselen gloeilamp in dispenser: (1) Verwijder de ijscontainer. (2) Trek de llpjes van het beschermkapje aan de bovenzijde los door met de dulm in het milden boven op het kapje te drukken. (3) Zwenk het beschermkapje omlaag. (4) Vervang de algekoelde gloeilamp. (5) Zwenk het beschermkapje zover naar boven dat de llpjes vastklikken. (6) Plaats de ijscontainer.

DISPENSERLAMP - ALLEEN MODELLEN MET DISPENSER. Vervang de gloeilamp door een ander met eenzelfde wattage. Maak het toestel stroomloos voordat u de gloeilamp vervangt. Trek de stekker uit het stopcontact.

Reinigen

MAAK HET TOESTELSTROOMLOOS. TREK DE STEKKER UIT HET STOPCONTACT VOORDAT U HET REINIGT. Het toestel kan naar voren gereden worden om het te reinigen. Draai de stelschroeven in de voorste hoeken los door ze naar links te schroeven. Sluit, bij modellen met een automatische ijsmaker, eerst de watertoevoer af. Rijd het toestel terug nadat u de ruimte erachter schoongemaakt hebt. Zet het toestel weer vast door de stelschroeven naar rechts te draaien. Schakel de watertoevoer weer in.

Binnenkant

Maak de binnenkant van koel- en vriesgedeelte schoon met een sopje van een neutraal schoonmaakmiddel (afwasmiddel of allesreiniger). Gebruik GEEN schuur-, oplos- en polijstmiddelen of overdunde schoonmaakmiddelen. Gebruik een oplossing van zuilverings-zout (Natriumbikarbonaat) in warm water. Behandel met schoon water na en wrijf de binnenkant goed droog. De kunststof onder-delen van het toestel zijn niet geschikt voor de vaatwasmachine. Let op dat bij het schoonmaken van temperatuurregelaars, binnenver-lichting en andere elektrische onderdelen geen water binnen kan dringen. Neem deze onderdelen goed af met een uitgewrongen dweil of spons. De glazen draagplateaus kunnen in warm water ondergedompeld en gewassen worden. LAAT DE PLATEAUS EERST OP KAMERTEMPERATUUR KOMEN.

Buitenkant

Houd gelakte delen schoon. Neem de buitenkant af met een vochtige doek en een sopje van een mild afwasmiddel. Nabehandelen met een schone, zachte doek. Neem het toestel niet af met een vleze vaatdoek of een natte theedoek; er kunnen resten achter-bliven die de lak aantasten. Gebruik geen schuurmiddelen of koelautomaat is met een hoge kwalltelt moffellak afgewerkt. Door regelmatig onderhoud blijft de lak jarenlang als nieuw.

Maak de vinyl deurrubbers schoon met een oplossing van zuilveringszout in warm water of met

een sopje van afwasmiddel.

Verwijderen vloerrooster

Pak het vloerrooster aan beide uiteinden beet en trek het recht naar voren. Plaats het rooster terug door de veerklemmen in de openingen onderin het toestel te drukken totdat het rooster vastklikt.

Ontdooiwaterbakje

Het ontdoolwater loopt in een bakje onder de ombouw, achter het vloerrooster en verdampt. Bij een hoge luchtvochtigheid kan er water in het bakje blijven staan. Maak het ontdoolwaterbakje één keer per maand met zeepsop schoon. Verwijder het bakje door eerst het vloerrooster te

verwijderen. Pak het bakje aan de uiteinden beet en trek het recht naar voren. Plaats het terug door de flenzen aan de zijkanten op de rails onderin de koelautomaat te leggen. Druk het ontdooiwaterbakje in het midden naar beneden, totdat het op de rails vastklikt. Plaats het vloerrooster terug.

Condensor

Voor een optimale werking van het toestel moet het vloerrooster en de ruimte rond de condensor minstens één keer per jaar goed schoongemaakt worden. De ruimte rond de condensor kunt u het best schoonmaken als u de koelautomaat voor het relinigen naar voren hebt gereden. Trek de stekker uit het stopcontact en rijd het toestel naar voren. Veeg of zulg het stof weg. Plaats de koelautomaat terug en steek de stekker in het stopcontact. Verwijder het vloerrooster en reinig het. Plaats het vervolgens terug.

Milieutips

• Let op dat de koelautomaat waterpas staat en de luchtcirculatie langs het vloerrooster niet geblokkeerd wordt.
• Controleer de deurrubbers op lekkage. Kijk regelmatig naar de boven- en onderkant en de zijkanten.
• Controleer de temperatuur. Vermijd te lage temperatuurinstellingen.
• Houd het diepvriesgedeelte zo vol mogelijk. Daardoor gaat tijdens het openen van de deur minder koude lucht verloren.
• Laat warme gerechten eerst afkoelen voordat u ze in koel- of vriesgedeelte plaatst.
• Bewaar vloelstoffen in een afgesloten verpakking. De motor moet anders langer draaien.

Als u met vakantie gaat

Wanneer u korter dan een maand van huls bent hoeft u nlets aan de instellingen te veranderen. Bii langere afwezigheid:

Een storing? Gebruik deze lijst. Mogelijk kunt u het probleem zelf oplossen.

PLAATSING

- Plaats hot toestel niet in een ruimte

met een temperatuur onder 13 °C.

GELUID

• Het geluid is duidelijk

waarneembaar. Dit heeft een aantal

corzaken.

• Koelautomaat steat niet waterpas

- Nomale geluid van de koelmotor.

• Vloer niet stevig genoeg.

KOELAUTOMAAT TRILT

• Koelautomsat staat niet water

• Leidingen trillen.

• Ontdociwaterbakje onjuist

geplaatst.

• Vloer niet stevig genoeg.

• Ontdociwaterbakje niet of anjuist

geplaatst. Verwijder vloerrooster en

controleer dit.

- Ontdociwaterbakje moet als gevolg

van hoge luchtvochtigheid geleged

worden.

RUISEND GELUID IN

DIEPVRIESGEDEELTE

• Normaal geluid, Ontodoiwater locpt

lans het ontdooi-clement.

• Motor houdt temperatuur stabiel

• Deuren worden le vaak geopend.

• Moderne koelkasten vereigen een

langere koeling.

• Omgevingstempo

- Deuren worden te vaak envof te

lang geopend.

• Condensor schoonmaken. Zie

gebruikershandlciding

KOELAUTOMAATSLAATNIET

AAN

AAN Thru

• Stekrec niet in stopperart

• Stover in de stroemvorziening

Nijzigingen voorbehouden.

• Zekering defect

• Automatische ontdoicyclus. Duur

± 20 minuten.

WARME LUCHT UIT

VLOERROOSTER

• Nomale luchtcirculatie rond

condensor

VOORKANT TOESTEL VOELT

WARMAN

• Bizondere voorziening waardoor

B2consors voorzelling Nat door condensatie bill hope

luchlyochligheid becerkt wordt.

DE KOEL AUTOMAAT BUIKT

- Sterk laurend vandeel is niet

verpak!

• Groaten-fruitladen niet goed

gesloten.

• Temperatuur te laag ingesteld

TF HOGF

LUCHTVOCHTIGHEID IN

GROENTEN-/ERUITLADEN

• Vicerical pint azeri zíradakt od

• voudesf vormakt

• Warm vochtig waar

Walt Testing Room

VOCHTVORMING AAN

RUITENKANT

BOYLENT KOELAUTOMAAT

KOELAUTOMAAT

• Kain voornemelja in de ochlend ontreden lidens warm vochtig

upreden lijden's wami. voohag

- Conto

- Controller de spaarstandschakelaar

VOCHTVORMING AAN

RINNENKANT

• Kan optieben tijdens karm, vachup vaver als de druen je vaak naief te

lang worden proondi

• Dear suit niet good

DIEPVRIESGEDEELTE KOELT

NIET GOED

(consumple-ijjs, geconcentreerd

• Production plc

- Produktion niet een hoog saliken- gehalte worden in bevoren

gomaltie worden in bevichert *postand, siet "hard"

KOELGEDEELTE TE WARM

• Temperatuur koolgadepte to hooq

Incesteld.

• Thermostaat diepvriesgedeelte op

laagste stand ingestel

- Dour to lang goepend.

KOELGEDEELTE TE KOUD

• Temperatuur koolgodesite to laag

ingesteld.

VRIESGEDEELTE TE WARM

• Temperatuur vrijsgedeelte te hoog

ingesteld.

• Deur te lang gepend.

• Stroomtoevoer onderbroken.

BODE GLOED IN

DIERVIESGEDEELTE

• Reflecting coldrai slevant

• Aflucine chitosan elementi aegurands antdzoisyrus

geodrenhas omkabsolyca

IJSBLOKJES KRIMPEN

• Ulsblokjes krimpen door de koude

lucht die crover geblazen wordt,

vooral bij leag verbruik

USBLOKJES KLEVEN AAN

LJSBAKJE

• Kalksporen in het water zijn afgezet

on bst ijsbakie. Beinig bst bakie

met een met ezin bevochtigde

doek. Maak isbakies tegelijk met

hel loeslel schoon.

AUTOMATISCHE WSMAKER

WERKT NIET

• Voeler staat in "OFF"-stand

• Wateraanper is afogloten?

dichtpedraaid

• Waupdruk te laan.

• Vriespedeelle te warm.

LISDISPENSER WERKT NIET

• Dispenser gebiokkerd door ijs.

• Liptaker defect

• Aan-fuitschakelaar in UIT-stand.

• Deur vriesacdeelte niet gesloten

■ 2017年1月2日

WATERDISPENSER WERKT

NIET

• Wateraanvoor is afgesloten?

dichtpedraak

• Watchdruk to laan

• Aan-vuitachakelaar in UIT-stand

1. Vermogen koelgedeelte

2. Vermogen verwarmingselement iismaker

3. Vermogen automatisch ontdooi-element

4-7. Aantal lampen, ieder bij maximale belasting

1. Energieverbruik koelsysteem per 24 uur

2. Bruto capaciteit

3. Bruto capaciten

4. Netto apromos

5. Nello ophamecapaciteit

6. Capaciteit vriesgedeelte

7. Capacitelt koelgedeelte

8. Totaalwaarden

9. Max. vriescapaclitelt (kg/24 h.)

10. ISO-temperatuurklasse

11. 100 temperatuunklasse

12. Trogestena waterdruk

13. Toegestane waterdruk automatische ijsmaker

14. 4-sterren waardering vriesgedeelte

15. Typenummer. Doorgeven aan dealer bij storingen.

16. Serienummer. Doorgeven aan dealer bij storingen.

17. Veiligheidsklasse

18. Max. ampérage

19. Koelmiddel en hoeveelheid (in 1/100 kg)

20. Nominale spanning

21. Max koelmiddeldru

22. Max. Roehmiddelaruk bij normal gebruik

23. Testnorm

24. Testnorm
