Type product	Koelkast
Merk	Pelgrim
Model	KK 7304 B
Kleur	Zwart
Afmetingen (H x B x D)	85 x 55 x 60 cm
Gewicht	35 kg
Netto inhoud	150 liter
Energieklasse	A+
Energieverbruik	ca. 150 kWh/jaar
Klimaatklasse	N-ST
Geluidsniveau	38 dB(A)
Koelmiddel	R600a
Ontdooiing	Automatisch (cyclisch)
Instelbare thermostaat	Ja, draaiknop
Verstelbare planken	3 glasplanken
Groentelade	1 stuks
Deurvakken	3 flessenrekken + 1 eierrek
Verlichting	LED
Deur draairichting	Omkeerbaar
Stroomvoorziening	220-240 V, 50 Hz
Vermogen	100 W
Onderhoud en reiniging	Regelmatig schoonmaken met milde zeep; condensor stofvrij houden
Veiligheid	Kinderslot, thermische beveiliging
Repareerbaarheid	Reserveonderdelen beschikbaar via Pelgrim
Garantie	2 jaar

Veelgestelde vragen - KK 7304 B Pelgrim

Hoe stel ik de temperatuur in op mijn Pelgrim KK 7304 B koelkast?

Draai aan de thermostaatknop in de koelkast. Stand 1 is het warmst, stand 7 het koudst. Voor normaal gebruik raden we stand 3-4 aan.

Wat moet ik doen als de koelkast niet koud genoeg wordt?

Controleer of de thermostaat op de juiste stand staat. Zorg dat de deur goed sluit en de ventilatieopeningen vrij zijn. Reinig de condensor achterop en ontdooi indien nodig.

Heeft de koelkast een automatische ontdooiing?

Ja, de KK 7304 B heeft een cyclusautomatische ontdooiing. Het dooiwater verdampt via een opvangbak.

Kan ik de deur van de koelkast omdraaien?

Ja, de deur is omkeerbaar. Raadpleeg de handleiding voor stapsgewijze instructies of schakel een vakman in.

Hoe reinig ik de koelkast het beste?

Haal de stekker uit het stopcontact. Verwijder alle planken en laden. Reinig met een zachte doek en milde zeep. Droog alles goed af voordat u het terugplaatst.

Wat is het energieverbruik van dit model?

Het jaarlijkse energieverbruik is ongeveer 150 kWh bij normaal gebruik, afhankelijk van de omgevingstemperatuur en deurtgewenning.

Waarom maakt mijn koelkast geluid?

Lichte geluiden zoals een zacht brommen zijn normaal door de compressor. Als het luider wordt, controleer of de koelkast waterpas staat en of de condensor schoon is.

Hoeveel opslagruimte heeft de koelkast?

De netto inhoud is 150 liter, verdeeld over 3 glasplanken, een groentelade en deurvakken.

Welk koelmiddel wordt gebruikt?

Het koelmiddel is R600a (isobutaan), een milieuvriendelijk gas. Het apparaat mag alleen door een erkende koeltechnicus worden gerepareerd.

Wat moet ik doen als de stroom uitvalt?

Houd de deur gesloten. De koelkast blijft enkele uren koel, afhankelijk van de vulling. Bij langere uitval, bewaar bederfelijke waar in een koelbox met ijs.

GEBRUIKSAANWIJZING KK 7304 B Pelgrim

Deze inbouw-instructies voor koel-en diepvriesapparaten zijn voor de vakman bedoeld.

Bij de inbouw en het aansluiten van het apparaat moeten de instructies en wettig van kracht zijnde standaarden en voorschriften in acht genomen worden.

Deze leidraad kan voor de montage van diverse uitvoeringen van koel-en diepvriesapparaten ter hand genomen worden, daarom kunnen hierin ook sommige beschrijvingen voorkomen die geen betrekking op uw apparaat hebben.

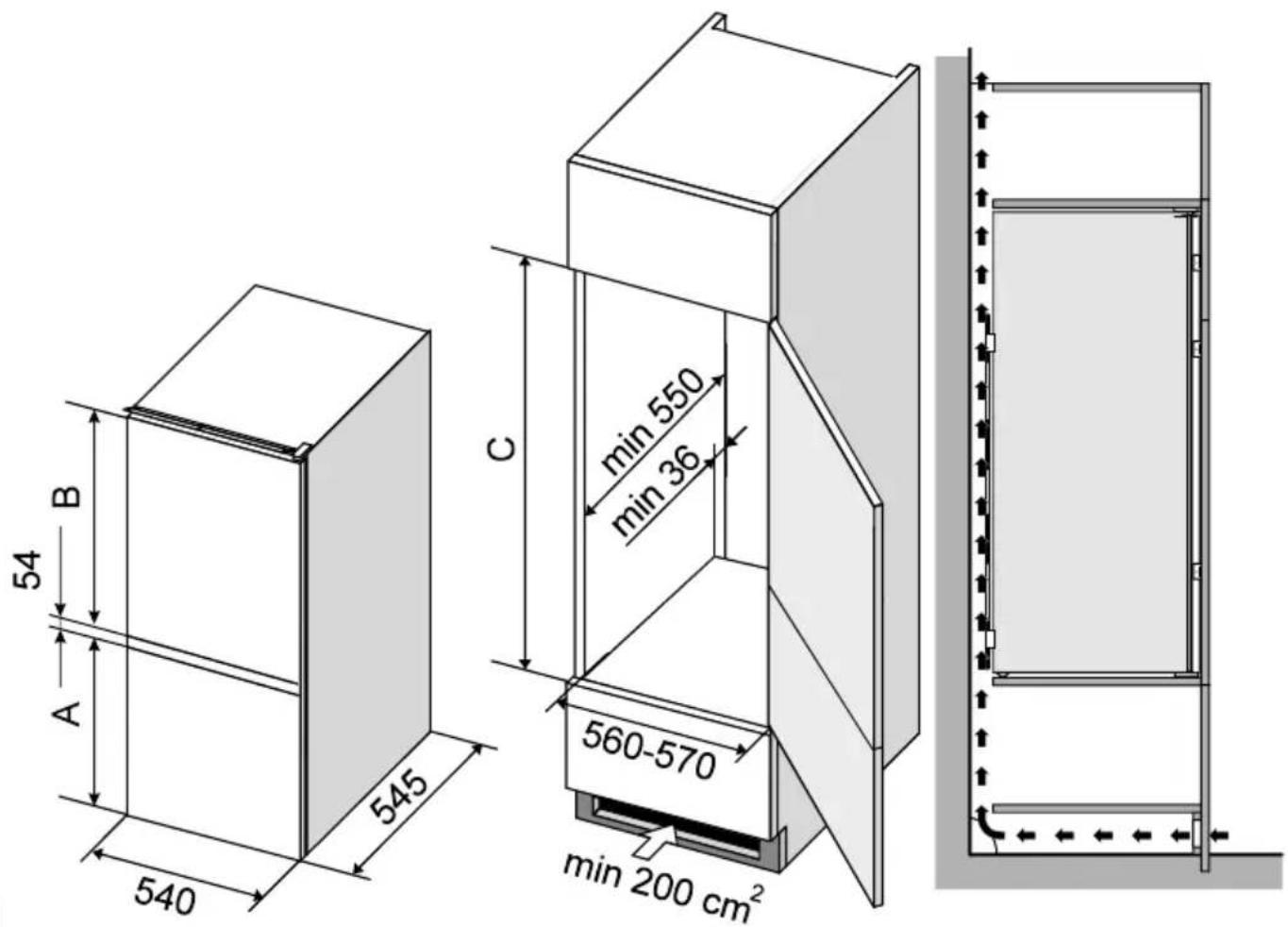

Inbouwafmetingen en koelmethode 4

Veranderen van draairichting van de deur 5-6

Inbouw van het apparaat 7-8

De lucht achter het apparaat moet voortdurend vrij circuleren, omdat de achterzijde door de werking warm wordt en vloeistof in het vat van de compressor koeling nodig heeft.

In de ombouwkast, waar het apparaat zal worden ingebouwd, moet van een minstens 200 cm² grote opening voor het circuleren van de koellucht voorzien worden.
Aan het boveneinde van het keukenmeubel stroomt de lucht uit; daarom opletten dat de doorstromende lucht boven niet belemmerd wordt.

A (mm) B (mm) C (mm)
653 1033 1775-1780

54 B A 540 545 C min 550 min 36 560-570 min 200 cm²

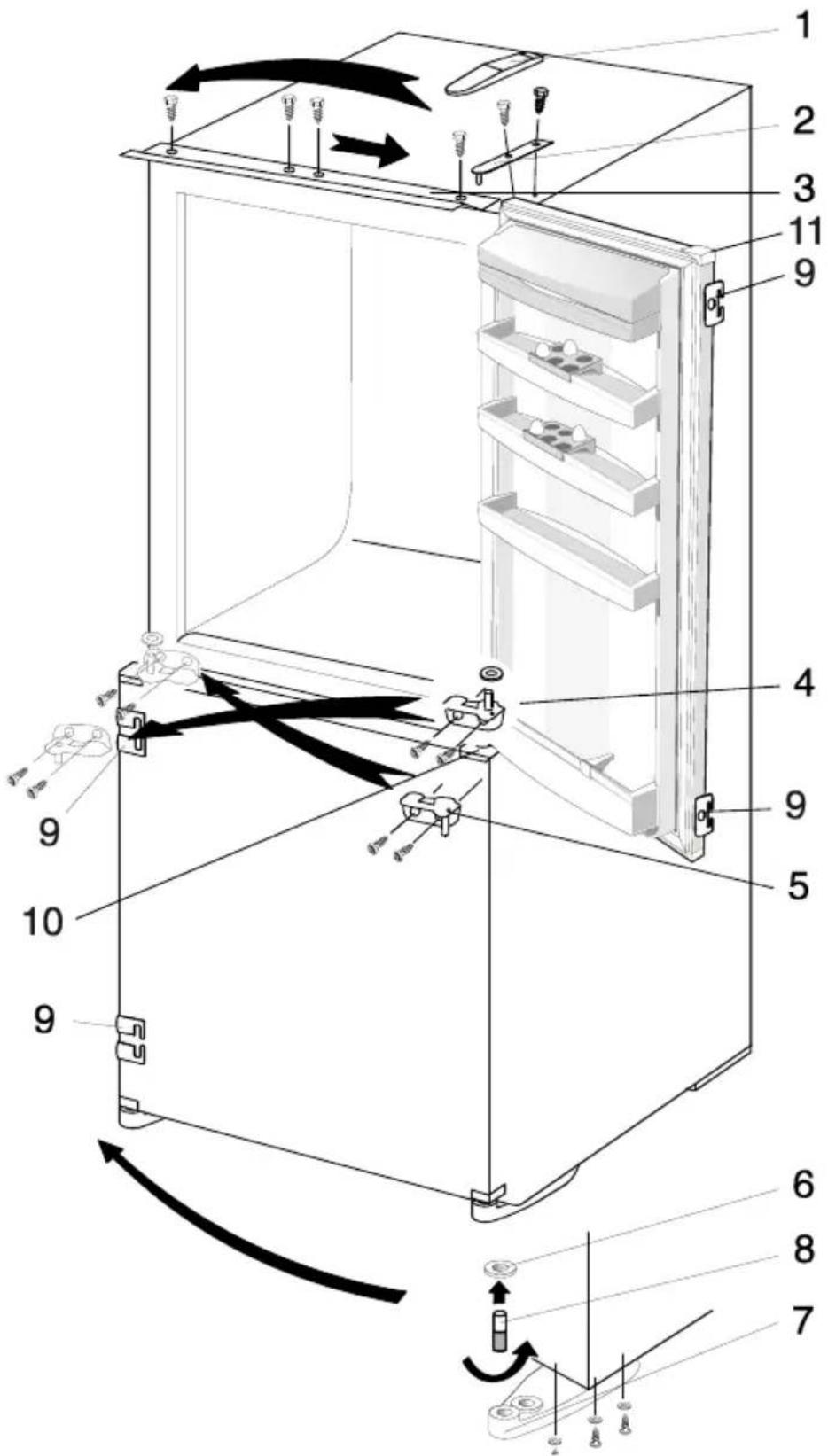

Wanneer de draairichting van de deur u niet bevalt, kunt u deze veranderen. De hiervoor benodigde openingen in de tegenovergestelde rand van het apparaat zijn reeds aangebracht en met doppen afgedekt.

Verwijder de dop van het bovenste scharnier van de koelkast, draai het scharnier los en verwijder de deur (aan de onderkant is deze slechts op het scharnier geplaatst) en het onderlegplaatje van dit scharnier.
Schroef de bovenste lijst los, plaats hem op de tegenovergestelde kant van het apparaat en schroef hem vast.
Draai het onderste scharnier van de deur van de vrieskast en het onderlegplaatje los en verwijder de onderste deur.
Draai daarna nog het bovenste scharnier van de vrieskast en het onderste scharnier van de deur van de koelkast los.
Verwijder de hoekstukken aan de deur en verwissel deze onderling (plaats het hoekstuk zonder gat op de plaats van het hoekstuk met het gat of omgekeerd).
Verwijder het onderlegplaatje van het onderste scharnier van de deur van de vrieskast en verwijder de pin van het onderste scharnier (door draaien in de richtig ven de klok).
Plaats de pin en het onderlegplaatje in de opening van het onderste scharnier aan de andere kant van het apparaat.
Plaats de deur van de vrieskast op het onderste scharnier.
Draai het onderste scharnier van de deur van de koelkast 180°, plaats het met het onderlegplaatje in het hoekstuk met het gat op de deur van de vrieskast en schroef het vast. Draai

op de zelfde manier het bovenste scharnier van de deur van de vrieskast om en schroef het in de tegenovergestelde rand van de bovenste deur vast. Plaats het onderlegplaatje en de bovenste deur op het scharnier.

■ Schroef het bovenste scharnier van de koelkast vast en dek het af met de dop.
Plaats de sleepgeleiders aan de tegenovergestelde kant van beide deuren.
Dek de gaten, die na het omzetten van de deur zijn achtegebleven met doppen af.
- Controleer tenslotte nog de deurrubbers met magneetsluiting het deurrubber mag niet gedraaid zijn en moet overal goed afsluiten.

Op plaatsen waar de dichting niet aan de kast van het apparaat aansluit, deze van een passende afstand verwarmen (bijv. met een haardroger) en een beetje rekken totdat de juiste hoogte van de dichting is bereikt.

1 Dop van het bovenste scharnier van de deur van de koelkast
2 Bovenste scharnier van de deur van de koelkast
3 Bovenste lijst
4 Onderste scharnier van de deur van de koelkast
5 Bovenste scharnier van de deur van de vrieskast
6 Onderlegplaatje

7 Onderste scharnier van de deur van de vrieskast
8 Pin van het onderste scharnier van de deur van de vrieskast
9 Sleepgeleider
10 Hoekstuk met gat
11 Hoekstuk zonder gat

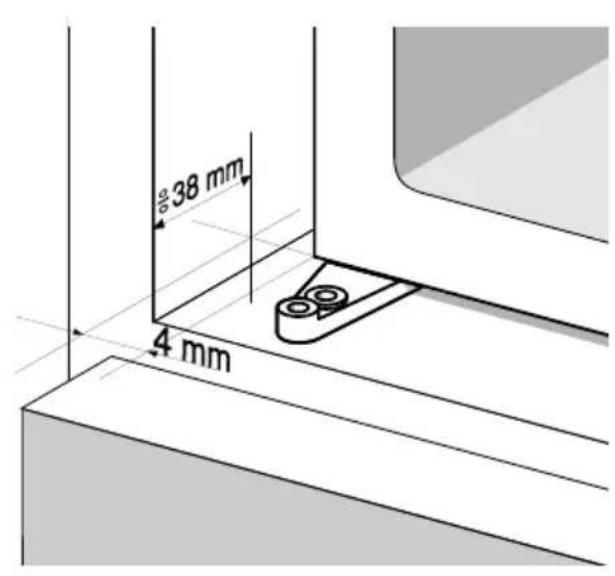

- Het apparaat ca. 38 mm diep in het keukenelement schuiven, waarbij de afstand tussen het apparaat en de zijkant van het betreffende keukenelement op de tegenoverliggende zijde van het scharnier van de deur over de gehele hoogte 4 mm moet bedragen (zie tekening 1).

Doe beide deuren van het apparaat volledig open en verbind deze met de bovenste en onderste deur van het keukenmeubel (in de volgende volgorde):

• Bevestig de richels van de geleiders (bijgeleverd in het zakje met de schroeven ST 4,2 x 9,5) aan de rand van het apparaat. Plaats de bijgeleverde dopjes in de niet afgedekte gaten.

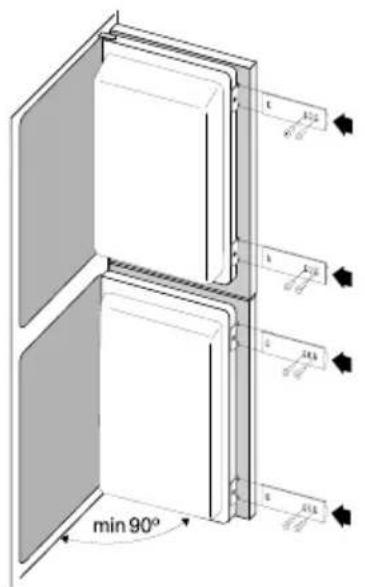

• Deur van het apparaat met de deur van het keukenmoubel tegen elkaar drukken (tekening 2).

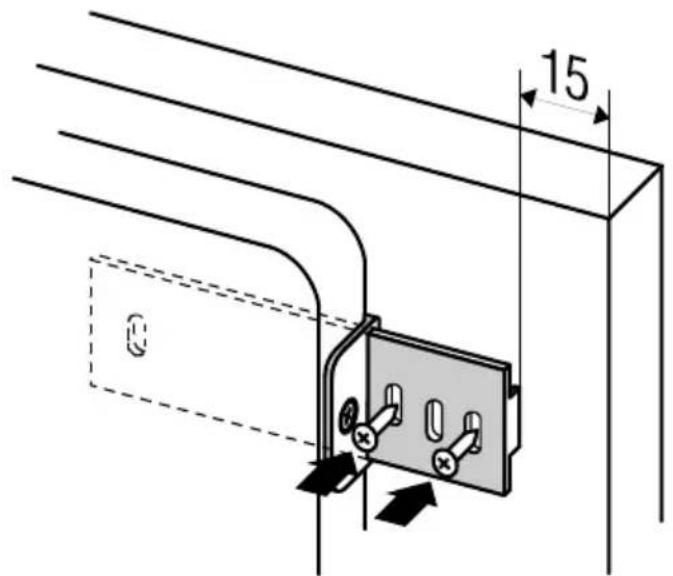

• Glijders in de sleep geleiders plaatsen en deze met schroeven A 4 x 12 - 15 mm van deurrand van het keukendeel bevestigen (tekening 3).
• Sleepgeleiders verwijderen en de deur van het apparaat van de deur van het keukenelement scheiden.

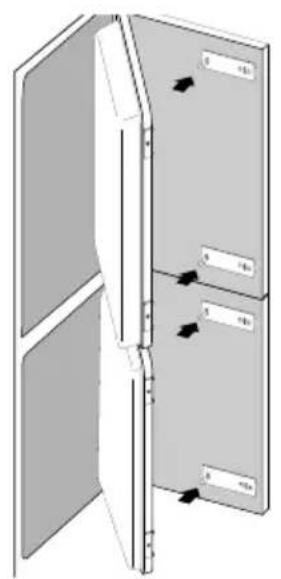

• Glijders verder nog met andere schroeven bevestigen en opletten dat de glijders daarbij niet verschoven worden (tekening 4).
• Sleepgeleiders op de oorspronkelijke plaats bevestigen.
• Sluit de deur en zie dat ze goed afsluit (geen verkreuken van het deurrubber).

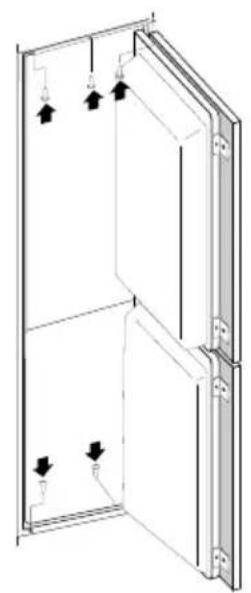

Ten slotte het apparaat in het keukendeel bevestigen door drie bouten door de bovenlijst (A 4 x 12), twee schroeven in de bodem door de onderste scharnieren aan te brengen (A 4 x 16). Voor de schroeven moeten daarvoor gaten van ø 3 mm x 5 (tekening 5) geboord worden.

De spleet in de andere zijde van het deurscharnier moet met het bijgevoegde band afgedicht worden (tekening 6).

WAARSCHUWING!

Tijdens het inbouwen van het apparaat in een keukenelement, het apparaat nooit op het elektriciteitsnet aansluiten, de thermostaatknop in positie STOP.

38 mm 4 mm

min 90°

tekening 1 tekening 2

15

tekening 3 tekening 4

tekening 5 tekening 6
