Type product	Videorecorder (VHS)
Merk	AKAI
Model	VS-K207M-E3(S)
Afmetingen (B x H x D)	36 x 9,5 x 22,9 cm
Gewicht	3,2 kg
Voeding	AC 230V / 50 Hz
Stroomverbruik (werking)	ca. 9 watt
Stroomverbruik (stand-by)	ca. 2 watt
Televisiesysteem	CCIR 625 lijnen, PAL-kleur, NTSC-weergave via PAL 60 Hz TV
Ontvangstkanalen	2-12, X, Y, Z, S1-S41, 21-69 (hyperband)
Bandformaat	VHS
Bandsnelheid	SP (standaard) / LP (lang)
Maximale opnameduur (E-300)	SP: 5 uur, LP: 10 uur
Programmeerbare timeropnamen	8 programma's in 1 maand
Geheugen bij stroomuitval	ca. 30 minuten (klok en timer)
Aansluitingen	SCART (21-pins), HF-uitgang (UHF kanaal 36, instelbaar 23-69), antenne-ingang
Afstandsbediening	Infrarood, 2x AAA-batterijen, bereik ca. 5 m
Speciale functies	HQ-beeld, OSD (5 talen), automatische zenderinstelling, video-index-zoeksysteem, real-time teller met Zero Return, automatische kopreiniging, Digital Auto Tracking
Onderhoud	Reiniging met vochtige doek; videokoppen reinigen met reinigingscassette
Veiligheid	CE-markering; bescherming tegen condensatie; netsnoer uittrekken bij onweer of langdurige afwezigheid

Veelgestelde vragen - VS-K207M-E3(S) AKAI

Hoe stel ik de klok in op de AKAI VS-K207M-E3(S)?

Druk op MENU, selecteer SYSTEM SETUP en dan CLOCK SET. Stel dag, maand, jaar, uur en minuten in met de cijfertoetsen of pijltjestoetsen. Bevestig met ENTER en keer terug met MENU.

Hoe kan ik TV-zenders automatisch laten opslaan?

Druk op MENU, ga naar CHANNEL SETUP en selecteer AUTO TUNING. De videorecorder zoekt automatisch naar alle beschikbare zenders en slaat ze op. Na afloop verschijnt het CHANNEL MAPPING-scherm.

Wat moet ik doen als de videorecorder geen stroom heeft?

Controleer of de netkabel stevig is aangesloten op het stopcontact (230 V/50 Hz). Als dat in orde is, probeer dan een ander apparaat op hetzelfde stopcontact om te testen of er stroom is.

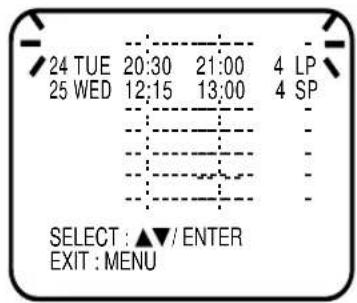

Hoe kan ik een timeropname programmeren?

Druk op MENU, selecteer TIMER REC SET. Kies een programmanummer, stel dag, starttijd, eindtijd, zendernummer en bandsnelheid (SP/LP) in. Bevestig met ENTER. Zet de timer aan met TIMER REC.

Waarom wordt mijn opgenomen beeld niet in kleur weergegeven?

Dit kan komen door vuile videokoppen of een verkeerde spoorinstelling. Probeer eerst de automatische spoorinstelling (Digital Auto Tracking) en stel indien nodig handmatig bij met de TR-toetsen. Als dat niet helpt, reinig de videokoppen met een reinigingscassette.

Hoe kan ik een NTSC-band afspelen op deze videorecorder?

Plaats de NTSC-cassette in de recorder. Het apparaat kan NTSC-band afspelen via een PAL 60 Hz TV. Druk op PLAY; het beeld wordt automatisch omgezet.

De afstandsbediening werkt niet. Wat kan ik doen?

Controleer of de batterijen correct zijn geplaatst (plus/min) en voldoende spanning hebben. Richt de afstandsbediening rechtstreeks op de infraroodontvanger van de VCR, maximaal 5 meter afstand, zonder obstakels ertussen.

Hoe kan ik een opname met tijdsbegrenzing (OTR) starten?

Plaats een cassette, kies het gewenste kanaal en de bandsnelheid. Druk tweemaal op REC/OTR om een opname van 30 minuten te starten. Druk herhaaldelijk op REC/OTR om de duur te verlengen (maximaal 6 uur).

Wat betekent de indicatie 'AU' in het display?

AU staat voor externe ingang (AUX). Dit verschijnt wanneer u een externe bron (zoals een camcorder of tweede VCR) via de SCART-aansluiting gebruikt voor opname of kopiëren.

Hoe reinig ik de videokoppen?

Gebruik een speciale reinigingscassette (VHS) volgens de instructies op de verpakking. Het apparaat heeft een automatisch kopreinigingssysteem dat bij het plaatsen en uitwerpen van een cassette de koptrommel reinigt. Als het beeld slecht blijft, laat de koppen dan controleren door een servicedienst.

GEBRUIKSAANWIJZING VS-K207M-E3(S) AKAI

Lees eerst zorgvuldig deze handleiding door voordat U uw videorecorder in gebruik neemt.

• HQ beelden van perfecte kwaliteit
- OSD beeldschermweergaven
• Kabeltuner met hyperband
- Kanalen voor 80 zenders
• Automatisch zendermemorie
- 30 Minuten geheugenopslag bij stroomuitval
• SP of LP bandsnelheid (Opname/Weergabe)
- Automatisch opnemen van 8 programma's in één maand
- Opname van lopende programma's met instelbare tijdsbegrenzing (OTR)
• Video-index-zoeksysteem

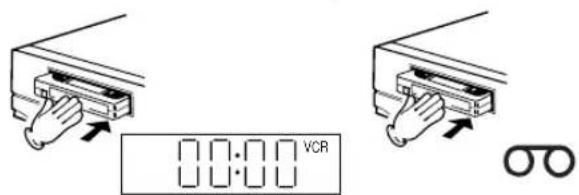

- Automatische inschakeling en startautomatiek NA het inschuiven van de cassette
- Random-toepassing (HERHALING)

• Automatisch terugspoelen en automatische cassetteuitloop met uitschakeling van het apparaat
  • Real Time-telwerk met ZERO RETURN-functie
• Automatisch videokop-reinigingssysteem
  • Digital Auto Tracking (automatische spoorinstelling)
• 5-talige - ENGELS, DUITS, FRANS, ITALIAAN of SPAANS melding in het scherm (OSD)
• Scard-aansluiting
• NTSC weergave via en PAL 60 Hz TV
• Het apparaat is door middel van het CE-teken gemarkeerd en voldoet zodoende aan de ter zake bindende Europese normen.

Voorbereidingen

Voorzorgsmaatregelen.... 2

Indicaties en bedieningselementen.... 4

Afstandsbediening.... 5

Aansluitingen en plaatsing 7

Instellen van de televisie op het videokanaal...... 9

Taal van de beeldschermindicaties kiezen ..... 10

Instellen van de weekdag en kloktijd.... 11

Opslaan van de TV-zenders 12/16

Overzicht van de TV-zenders.... 13

Weergave

Aanbrengen en verwijderen van de cassette ..... 18

Weergave.... 19

Weergave-speciale effecten.... 20

Herhaalde weergave 21

De bandteller.... 22

Video-index-zoeksysteem 23

Opname

Opname van lopende TV-programma's 24

Opname van lopende TV-programma's met instelbare tijdsbegrenzing (OTR) 26

Timeropname 27

Andere functies en onderhoud

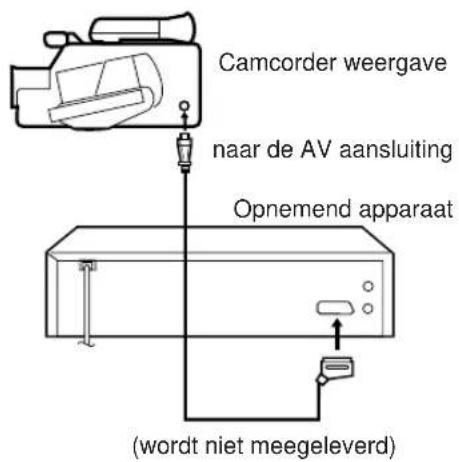

Kopieren van een videoband 30

Voordat u een beroep doet op de servicedienst .... 31

Videokop-reiniging 32

Technische specificaties 33

Vochtvorming in het apparaat (Condenswater)

Als de videorecorder bij hoge luchtvochtigheid van een koude naar een warme plaats wordt gebracht, dient het apparaat pas na enkele uren in gebruik te worden genomen.

■ Wat is condensatie?

Als er koud water in een glas wordt gedaan, slaat de luchtvochtigheid aan de buitenwand van het glas neer. Dit proces noemt men condensatie.

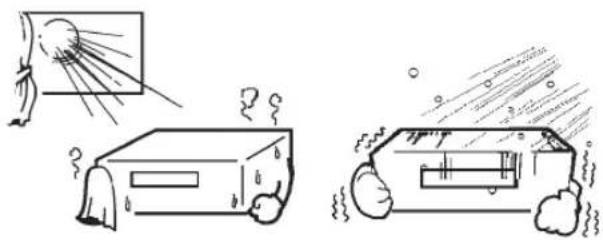

■ In de volgende gevallen ontstaat condenswater:

- Als het apparaat van een koude naar een warme plaats wordt gebracht. - Na het verwarmen van een koud vertrek met extreem hoge luchtvochtigheid.

■Als de hierboven genoemde omstandigheden zijn ontstaan, laat het apparaat dan bij warme kamertemperatuur enkele uren lang staan voordat u het gebruikt.

Steek nooit vingers of andere voorwerpen in de cassettegleuf om geen schade aan het toestel te veroorzaken.

Wees ook voorzichtig met kleine kinderen die U zouden willen nadoen en speelgoed in de cassettegleuf steken. Het herstellen van de cassettelader kan een dure zaak worden.

Plaats de videorecorder niet in de buurt van apparaten, waar elektromagnetische storingen van kunnen uitgaan, bijv. luidsprekers, versterkers, elektromotoren enz.

Magnetische velden kunnen de beeld- of toonkwaliteit van de video opname negatief beïnvloeden.

Voorkomen extreem vocht en stof.

Probeer nooit zelf de videorecorder te herstellen en doe steeds beroep op een ervaren technieker.

Plaats het toestel nooit in de hittle of in de kou.

Voorkomen standplaatsen die aan sterke trillingen of schokken onderhevig zijn.

Steek de vingers of andere objecten nooit in de cassettegleuf.

Tevens mogen er voor het reinigen van het apparaat nooit sproeireinigers of was rechtstreeks op het huis worden gespoten.

Plaats geen bloemvazen op of naast het apparaat. Uitlopend water zou schade aan het apparaat kunnen veroorzaken.

Bij waterschade dient in ieder geval de stekker uit het stopcontact te worden getrokken en onmiddellijk een beroep te worden gedaan op een gekwalificeerde servicedienst.

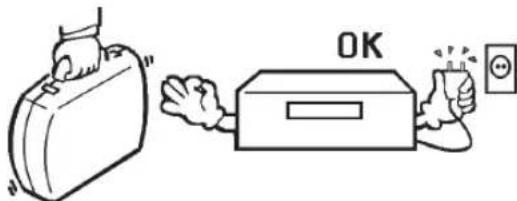

Als u op vakantie of langere tijd afwezig bent, trek de stekker dan voor de veiligheid uit het stopcontact. (zie pagina 18)

Voorzorgsmaatregelen bij het onderhoud :

Kuis de videorecorder met een vochtige doek. Om elektrische schokken te voorkomen, is het sterk aanbevolen het netsnoer uit het stop-kontakt te halen voor U de videorecorder kuist. Wees vooral voorzichtig bij het kuisen van de plastieken componenten.

Bij onweer dient eveneens de netstekker en de antennekabel te worden verwijderd. (zie pagina 18)

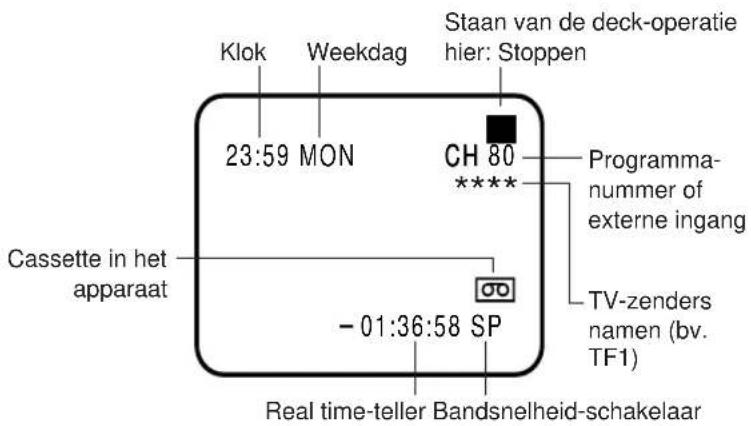

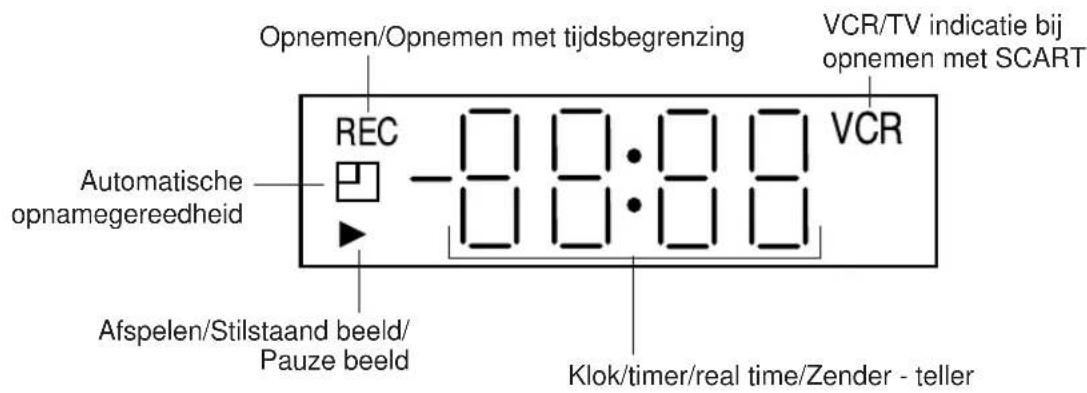

Multi-Functionele verlichte uitleesvenster

De volgende indicaties zullen op de display aanwezig zijn of knipperen gedurende enkele sekonden.

Indicaties	Verklaring	Pagina
0:30	resterende 0 (*voorbeelden)	26
11:30	kloktijd	11
01:23	telwerk	22

Indicaties	Verklaring	Pagina
AU	externe ingang *	30
CH 29	zender	26
rF: 36	AV-kanaal 36	9

* Zal verschijnen en overschakelen naar de bandteller na ongeveer 4 sekonden.

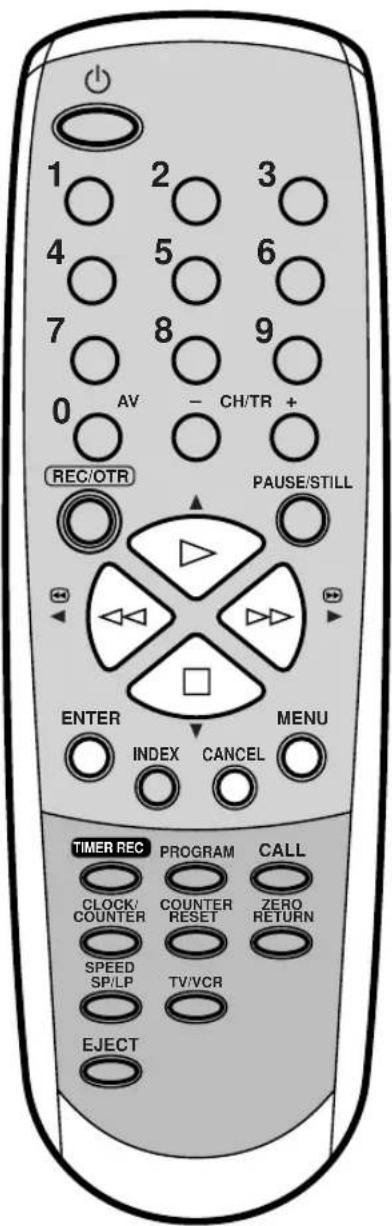

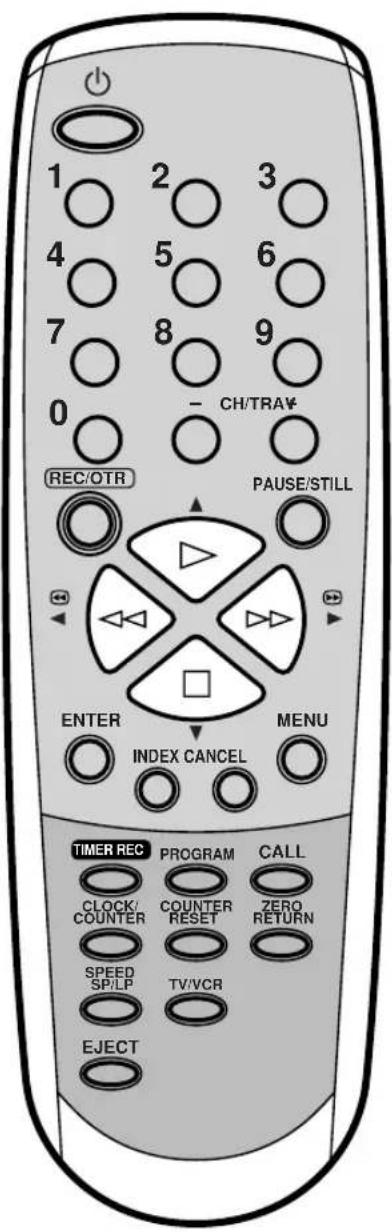

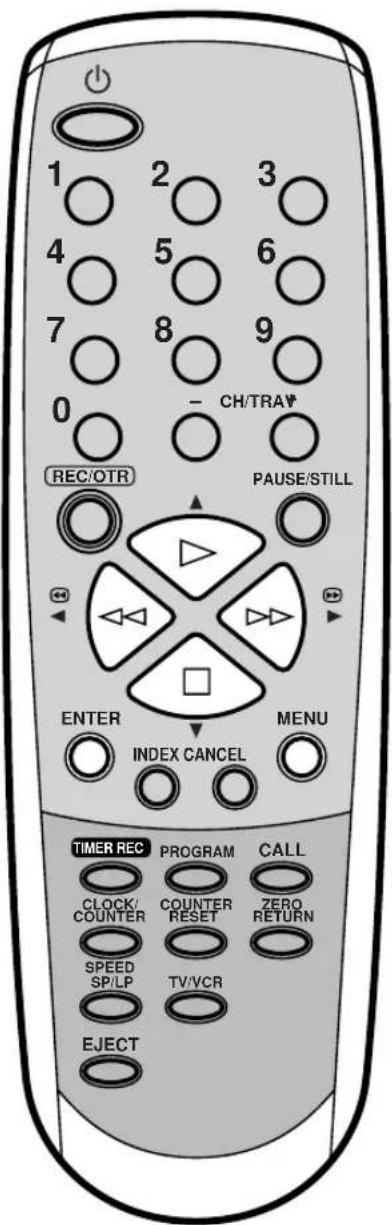

Pagina

	Aan/Uit	10
	Gebruik cijfertoetsen voor verschillende funkties. Zender kiezen nummer	24,26
	Input select toets	28,30

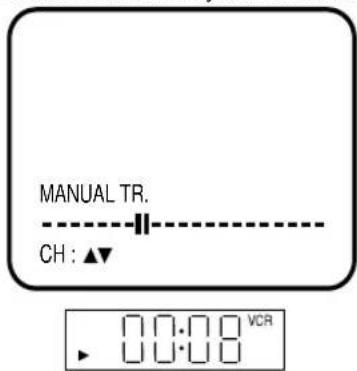

	Zenders kiezen Handmatige spoorinstelling 20	12,17,24
	Opnemen	24,26,30
	Stilstaand beeld Pauze beeld	20 24,30
	Afspelen Menu instelling	19,20
	Terugspoelen Instellen in het Menu	19,20,23
	Vooruitspoelen Instellen in het Menu	19,20,23
	Stoppen Menu instelling	19,22,24
	Opslaan
	Video-index-zoeksysteem 23
	Kanaal overslaan Programmeringen wissen	12,13 29
	Inschakelen van de beeldscherm-indicaties	10~17, 21,27
	Timer aan/uit	28,29
	Programmeringen opvragen	29
	Scherm-aanduidingstoets 25
	Klok/teller keuzetoets 22
	Terugzetten bandteller 22
	Terugkeren naar bandteller-positie 00:00.	22
	SP/LP bandsnelheid-schakelaar	24,26,30
	TV/VCR	25
[X43H]	Cassette-uitwerptoets	18

Installeren van de batterijen

Gebruik twee stuks "AAA/R03/UM4" batterijen.

1 Deksel in pijlrichting openschuiven.

2 Batterijen, zoals hieronder weergegeven, aanbrengen.

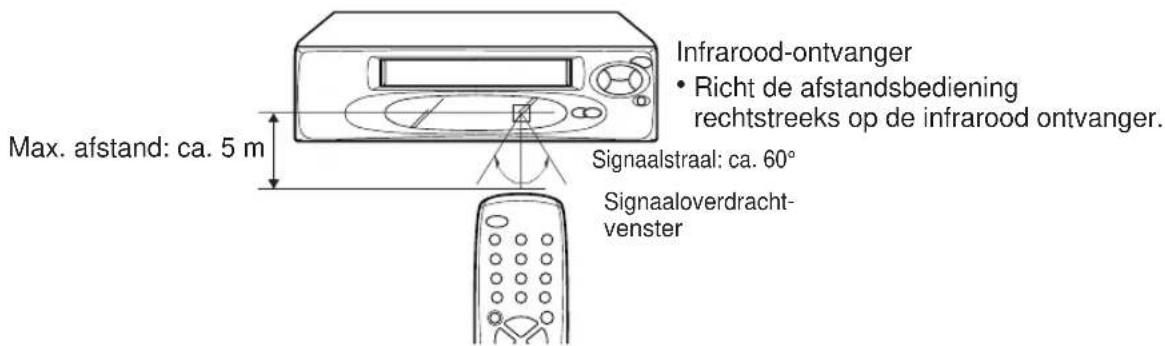

Effektief gebruik van de afstandsbediening

De afstandsbediening functioneert in de volgende gevallen niet. Controleer a.u.b. zorgvuldig of:

Er rechtstreeks zonlicht of een sterke lichtbron op de ontvanger treft.

Er een obstakel tussen afstandsbe-diening en de ontvanger staat.

De poolaansluitingen van de aangebrachte batterijen verkeerd is.

De batterijen oud of op zijn.

Batterijen niet weggooien, maar inleveren als KCA.

Verbind de antenne met de videorecorder en de televisie zoals hieronder beschreven. Sluit dit aan op een gewoon wandstopkontakt, voor 230 V wisselstroom, 50 Hz.

Indien U niet over een SCART-kabel beschikt, dient U de op bladzijde 9 uitgelegde stappen te volgen voor het instellen van de televisie op het videokanaal. De aansluiting met een SCART-kabel maakt de installatie-procedure veel gemakkelijker. Daarom is het sterk aanbevolen :

Uw televisie aan de videorecorder via de SCART-ingang aan te sluiten

De aansluiting kan gebeuren via een RF kabel, maar de beeld- en klankkwaliteit is veel beter met een SCART kabel. Bij het gebruiken van een SCART-kabel, dient U de televisie op VIDEO positie te zetten.

Indien uw televisie niet automatisch op de VIDEO positie overschakelt, dient U het toestel zelf op VIDEO te zetten.

Aansluiting op een stereoversterker

Als u uw videorecorder op een stereoversterker aansluit, kunt u het beeldbegeleidende geluid via de luidsprekers van uw stereo-installatie beluisteren.

Let op : allen mono-weergabe

Aansluiting met een satelliet ontvanger

Indien U de videorecorder met een Satelliet ontvanger aansluit, raden we U de aansluitingen zoal volgt uit te oefenen:

Instellen van de televisie op het videokanaal

Hou geen rekening met deze instructies indien U een SCART aansluiting gebruikt hebt.

Dit toestel heeft een ingebouwde TV-ontvanger die zich op het kanaal 36 van de UHF-band bevindt. Wanneer uw televisie via een DIN DIN coaxiale kabel met de videorecorder aangesloten werd, kan hij het in de videorecorder ingebouwde TV-kanaal ontvangen. Indien het kanaal 36 niet vrij zou zijn (bv. aansluiting van een satelliet schotel), moet U volgende stappen volgen.

Voorbereiding

• Schakel het televisietoestel aan.
• Wees zeker dat de videorecorder uitgeschakeld werd.

1 De aan/uit ⏻ toets van de videorecorder (niet de aan/uit toets van de afstandsbediening) indrukken. Hou ze ingedrukt tot "rF" op de display verschijnt. Het nummer naast "RF" is het kanaalnummer op de UHF-band waarop uw televisietoestel ingesteld moet worden.

2 Kies een ongebruikt kanaal om het videokanaal op uw televisie in te stellen en dit op dezelfde manier waarop de tv-zenders ingesteld werden tot het testbeeld verschijnt. Raadpleeg hiervoor de handleiding van uw televisie.

Wanneer U de videorecorder gebruikt, dient U deze voorbehouden kanaal te kiezen.

3 Indien er interferenties in het beeld verschijnen, gebruik de CHANNEL toets om een RF kanaal te kiezen tussen positie 23 en 69 om uw tv-toestel in te stellen tot U een perfekt testbeeld verkrijgt.

Indien een satelliet ontvanger aangesloten werd (zie uitleg blz. 8), moet U de videorecorder met de afstandsbediening uitschakelen. Druk herbaaldelijk op de CHANNEL toets tot OFF op de display verschijnt (OFF zal verschijnen na 69 of voor 23).

4 Druk de aan/uit ⏻ toets in om de videorecorder uit te schakkelen. (OFF)

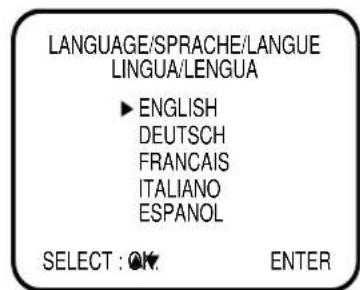

Taal van de beeldschermindicaties kiezen

Schakel het televisietoestel in. Kies de AV programmapositie waarop het video-kanaal ingesteld werd. (het gebeurt automatisch wanneer U een SCARTkabel gebruikt hebt voor de aansluiting). Alle handelingen kunnen gevolgd worden op het MENU dat op het scherm verschijnt.

Voorbereiding

Schakel de Aan-/Uit-toets (⏻) van de videorecorder in.

1 MENU indrukken.

Wanneer U, bij het allereerste gebruik van het toestel, het netsnoer in het stopkontakt steekt, zullen stappen 2 en 3 van de MENU overslagen worden en zal stap 4. Onmiddellijk verschijnen om de gekozen taal in te brengen.

selecteren en met ENTER bevestigen.

Wanneer er geen enkele toets ingedrukt wordt binnen de 60 seconden, dan schakelt de video-recorder automatisch naar TV-funktie over.

3 Met ▶ of ▶

positie "LANGUAGE" selecteren en met ENTER bevestigen.

4 Kies door op of

te drukken de taal (bijv. "ENGLISH") en bevestig deze keuze met ENTER.

5 Met MENU terugschakelen naar het normale televisiebeeld.

De klok heeft een 24-uurs-weergave. Nadat de videorecorder op het net is aangesloten, knippert de indicatie "- - : -".

Opmerking:

Bij stroomuitval worden de tijdsgegevens ca. 30 minuten lang bewaard, daarna verdwijnt de kloktijd en er verschijnt --:-- in het display. Voer de data opnieuw in.

Voorbereiding

Schakel het televisietoestel en kies het AV-kanaal op de TV.

Voorbeeld: instellen van de klok op 11:30 uur, 30 oktober 2004.

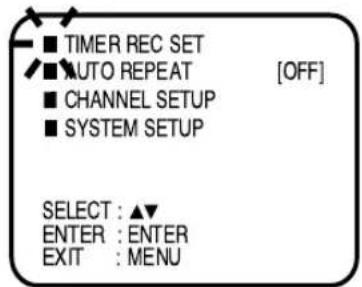

1 MENU indrukken.

Indien de klok niet werd ingesteld, zal stap 3 automatisch op het scherm verschijnen.

2 Met of de □

positie "SYSTEM SETUP" selecteren en ENTER bevestigen.

3 Met ▶ of de

positie "CLOCK SET" selecteren en ENTER bevestigen.

4 Met 7 of / > of

nummertoetsen 0-9 de dag instellen en met

5 Maand, jaar, uur en minuten inbrengen op dezelfde manier dan in stap 4. Met ENTER bevestigen.

- In geval van verkeerde behandeling, drukt U op om terug te keren naar de vorige stap.

6 Met MENU terugschakelen naar het normale televisiebeeld.

7 Daarna verschijnt de kloktijd samen met de knipperende dubbele punt in het display van de videorecorder.

Opslaan van de TV-zenders

Om programma's van alle TV-zenders te kunnen opnemen, moeten ook op de VCR, net als op de TV, de zenders worden geprogrammeerd. De videorecorder kan tot 80 TV-zenders programmeren.

Opmerking:

• Met de automatische instelling funktie, kunnen storingen of onderbrekingen gebeuren. In zulke gevallen hoeft U de automatische zoekfunktie opnieuw te herbeginnen. Indien U er nog problemen zijn, hoeft U de zoekfunktie handmatig te doen (blz. 16).
• Zolang het VCR is ingesteld op video-weergave van aangesloten video-apparatuur, zult u geen TV-zenders kunnen vastleggen.

Alle tv-zenders die in uw streek ontvangen kunnen worden, zullen automatisch in het geheugen worden gebracht.

Voorbereiding

Schakel het televisietoestel en kies het AV-kanaal op de TV.

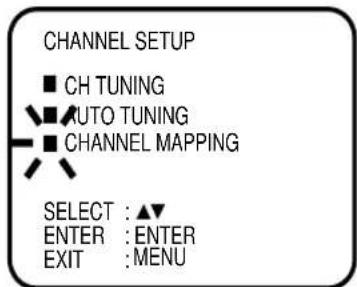

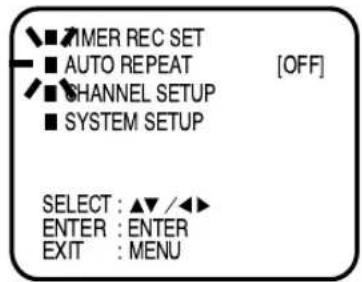

1 MENU indrukken.

Met

positie "CHANNEL SETUP" selecteren en ENTER bevestigen.

■ TIMER REC SET

AUTO REPEAT

CHANNEL SETUP

SYSTEM SETUP

De automatische zoekfunktie start ; de kanalen (bandbereik L, H en U) evenaals de tv-zenders die zich op deze kanalen bevinden worden automatisch in het geheugen gebracht. Het teken "AUTO TUNING" verschijnt. Wanneer de automatische zoekfunktie gedaan is, zal de CHANNEL MAPPING Menu verschijnen.

4 Met MENU terugschakelen naar het normale televisiebeeld.

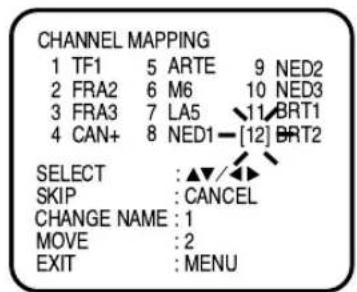

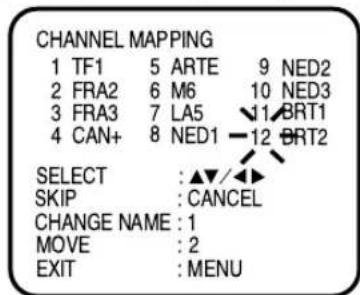

Een kanaal overslaan

Druk op CH om het kanaal te selecteren dat U wenst over te slaan.

Druk dan op CANCEL. Het kanaalnummer gaat knipperen.

Opmerking: Wanneer U het overslaan van een kanaal wenst te annuleren, het kanaal met nummertoetsen 0-9 selecteren.

CANCEL indrukken.

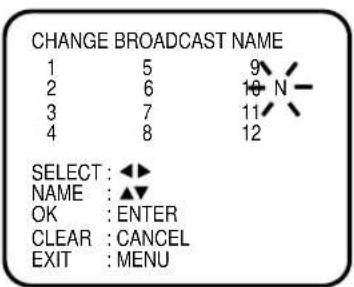

Verandering van de tv-zenders namen

De naam van sommige zenders (bv. NED3) verschijnt niet in het scherm omdat deze zenders de nodige gegevens niet meedelen. U kunt ze zelf identificeren door hun een naam toe te kennen. U kunt ook, indien U het wenst, de namen veranderen.

Opmerking:

Wanneer een verkeerd teken ingebracht werd, kunt U het met CANCEL annuleren en dan verbeteren.

Voorbereiding

Schakel het televisietoestel en kies het AV-kanaal op de TV.

Voorbeeld: NED3 is de identificering van de zender nr. 10, maar de naam NED3 verschijnt noch in het scherm, noch in de lijst.

1 Kies de funktionie CHANNEL MAPPING in het MENU (zie stappen 1 \~ 2 op blz. 12).

2 Druk herhaaldelijk op

/ tot het nummer

van de tv-zender die een naam moet toegekend krijgen knippert.

- Indien U wenst naar de volgende bladzijde te gaan wanneer de linkse of rechtse rand van de blad knippert,

dient U de toets of herhaaldelijk in te drukken tot de volgende bladzijde met de volgende 12 tv-zenders verschijnt.

3 Druk op 1 van de 10 cijfertoetsen. De eerste lijn van de display ver- andert in CHANGE BROAD-CAST NAME.

4 Druk herhaaldelijk op ▶ / to# de gewenste let-

ter verschijnt. Druk dan op Gebruik of

om de volgende letter te kiezen. Druk dan

op Vier letters kunnen

gebruikt worden om een tv-zender te identificeren. Het teken_dient om een spatie te zetten. Druk op ENTER.

Elke druk op de ▶ toets geeft het volgende :

5 Met MENU terugschakelen naar het normale televisiebeeld.

Toekenning van een nieuwe positie-nummer aan een TV-zender.

Voorbereiding

Schakel het televisietoestel en kies het AV-kanaal op de TV.

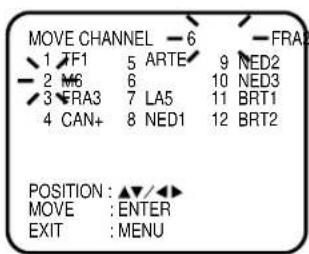

Voorbeeld: de TV-zender nr. 6 (M6) naar de positie nr. 2 (FRA2) brengen.

1

MENU indrukken.

Met

de positie "CHANNEL SETUP" selecteren en ENTER bevestigen.

2

Met

de positie "CHANNEL MAPPING" selecteren en ENTER bevestigen.

3

Druk herhaaldelijk op

TV-zender die U van positie wenst te veranderen knippert.

4

Druk op 2 van de 10 cijfertoetsen. De TV-zender wordt naar de eerste lijn verplaatst. De positie 6 is leeg.

5

Druk herhaaldelijk op

of op

nieuwe positie-nummer (2) knippert. Druk op ENTER.

WAIT knippert in het display.

De nieuwe gegevens worden in het geheugen gebracht.

6

Na ongeveer 12 seconden neemt de zender M6 de plaats nr. 2 in. De TV-zenderFRA2 komt nu op de eerste lijn.

Om deze verandering te beeindigen en om de zender FRA2 naar de lege plaats nr.6 te brengen, dient U her-haaldelijk op MENU te drukken tot de tv-zender verschijnt.

U kunt ook een andere TV-zender kiezen in de plaats van de TV-zender FRA2 (stap 5).

7

Met MENU terugschakelen naar het normale televisiebeeld.

- Het positienummer (6) is vermeld naast de TV-zender FRA 2 op de eerste lijn van de display. Indien er binnen de 60 seconden geen enkele toets ingedrukt wordt, zal de TV-zender (FRA 2) automatisch het vermelde positienummer (6) innemen.

Overslaan van ongewenste TV-zenders (SKIP-funktie)

(het overslaan van ongewenste TV-zenders gebeurt met de CHANNEL toets).

Voorbereiding

Schakel het televisietoestel en kies het AV-kanaal op de TV.

1 MENU indrukken.

positie "CHANNEL SETUP" selecteren en ENTER bevestigen.

2 Met of de □

positie "CHANNEL MAP- PING" selecteren en EN- TER bevestigen.

3 Druk herhaaldelijk op ▶ / □ of 7 tof ▷

de ongewenste TV-zender in het scherm knippert.

De ongewenste TV-zender verschijnt in de achtergrond.

4 Druk dan op CANCEL. Het nummer van de ongewenste TV-zender verschijnt tussen haakjes. (bv.12)

Annuleren van deze SKIP funktion :

Druk herhaaldelijk op ▶ / □ of 7 tot ∞

de TV-zender die U wenst over te slaan knippert. Druk op CANCEL. De haakjes verdwijnen.

5 Met MENU terugschakelen naar het normale televisiebeeld.

Opmerking:

Soms stopt de zoekfunktie wanneer een zwak signaal ontvangen wordt. Wanneer de ontvangst niet optimaal is, hoeft U de ontvangen zender niet in het geheugen op te slaan.

In dat geval, hervat de zoekfunktie met

Met de automatische zoekfunktie (auto search), kunt U de gewenste tv-zenders opslaan.

Handmatig wordt voor iedere tv-zender een kanaalnummer (preselectie) ingebracht.

Voorbereiding

Schakel het televisietoestel en kies het AV-kanaal op de TV.

Voorbeeld: Programmeren van het kanaal SAT1 op programmaplaats 5.

1 MENU indrukken.

Met

positie "CHANNEL SETUP" selecteren en met ENTER bevestigen.

2 Met ▶ of de

positie "CH TUNING" selecteren en ENTER bevestigen.

3 Druk éénmaal op (hogere frekwentie) of op

(lagere frekwentie). De zoekfunktie start en stopt automatisch bij iedere zender die ontvangen wordt. ("▶")

verandert in "■■"). Druk herhaaldelijk op ◇◆◆ of tot

SAT1 op het scherm verschijnt. Indien U de zoekfunktie wenst te

of

4 Mocht het beeld nog niet op het kanaal ingesteld

zijn, voer dan met

of □ een nauwkeurige instelling uit.

Druk dan op ENTER.

5 Kies met ▶ / □

of CH of nummer-toetsen 5 en druk vervolgens op ENTER.

6 U kunt nu, doordat u de punten 3 - 5 herhaalt, alle TV-zenders programmeren.

7 Met MENU terugschakelen naar het normale televisiebeeld.

Aanbrengen en verwijderen van de cassette

Gebruik uitsluitend video-cassettes met de aanduiding VHS PAL

Aanbrengen

Druk in het midden op de achterzijde van de cassette totdat de cassette automatisch in de lade wordt getrokken.

Schuif de cassette er met het venster en het etiket naar boven toe in. Een omgedraaide cassette kan niet in de videorecorder worden geschoven.

Inschakelautomatiek

Als u een cassette in de videorecorder schuift, wordt het apparaat automatisch ingeschakeld.

Automatisch begin van de weergave

Als u een cassette zonder wisbeschermingslipje (zie onder) in de videorecorder schuift, schakelt het apparaat automatisch op weergave en start vervolgens.

Uitnemen

1 Druk op STOP/EJECT op het apparaat. De weergavestatus dient twee keer op deze toets te worden gedrukt.

OF: druk op EJECT op de afstandsbediening. Ook in de weergavestatus hoeft deze toets slechts één keer te worden ingedrukt.

Als de cassette nadat deze geheel afgespeeld is automatisch wordt teruggespoeld en het begin van de cassette is bereikt, wordt deze automatisch uitgeworpen.

Bescherming Tegen onopzettelijk wissen

Breek het wisbeschermingslipje er met een schroevedraaier uit.

Om weer op te nemen

Plak een stukje plakband over de ontstane opening.

Opmerking:

Wanneer U het netsnoer uit het stopkontakt wilt halen en de cassette steekt nog in de cassette-houder (bij het verplaatsen van het toestel) moet U de videorecorder uitschakelen met ⏻. Indien het cassette-mechanisme niet in de STOP positie staat, kan de videorecorder beschadigd worden.

NTSC weergave

Dit toestel kan een cassette die in NTSC opgenomen werd weergeven. Om een NTSC cassette weer te geven. steek een cassette in de cassettehouder en druk op

Voorbereiding

Schakel het televisietoestel en kies het AV-kanaal op de TV.

1 Schuif de cassette erin. Als het wisbeschermingslipje van de cassette verwijderd is, start de weergave automatisch.

2 Weergave start:

als de weergave niet automatisch start, druk dan op

Indien er geen cassette in de lader steekt, zal het symbool tijdens 4 seconden knipperen.

Achterwaarts en voorwaarts spoelen

Stop de weergave of de opname met □.

Terugspoelen van de band:

indrukken.

Vooruitspoelen van de band:

Vooruit/terugspoelen beeldzoekloop

Wanneer de band aan het lopen is, kunt U de beeldzoek-funktie inschakelen (picture search mode -zie volgende

bladzijde). Druk op of enhou ze ingedrukt om

de beeldzoekfunktie in te schakelen. Het lopen van de band zal opnieuw starten wanneer deze toets niet meer ingedrukt wordt.

Opmerking:

• Terwijl de functie Stilstaand beeld of Beeldzoekloop actief zijn, vindt er geen geluidsweergave plaats.
• Omdteband en de videokoppen niet te beschadigen, worden volgende functies na 5 minuten automatisch omgeschakeld in weergave (Playback): Stilstaand beeld.

Beeldzoekloop

Beeldzoekloop/terug

Druk één of twee keer gedurende de weergave.

Beeldzoekloop/voorwaarts

Druk één of twee keer gedurende de weergave.

• Terugschakelen op de weergave: druk op

Stilstaand beeld

Druk op PAUSE/ STILL gedurende de weergave.

Terugschakelen naar weergave:

druk nogmaals op

Automatische spoorinstelling (DIGITAL AUTO TRACKING)

Bij het afspelen van een vooraf opgenomen cassette zorgt de automatische spoorinstelling voor een optimale beeldkwaliteit. Als de spoorafwijking de mogelijkheden van de automatisch inrichting overtreft, dient er met de hand te worden bijgesteld. Druk op TR (op de afstandsbediening), totdat u het best mogelijke beeld bereikt. Het symbool van de

spoorkorrektie verschijnt in het scherm. Het beeld kan ook verbeterd worden met CHANNEL die zich op de videorecorder bevindt. Indien U de AUTO TRACKING wenst te verbeteren, dient U de videocassette uit te nemen en dan opnieuw in de lader steken. (zie blz. 18)

Opmerking:

Om de automatisch herhaling uit te schakelen, voert u de punten 1 - 2 uit, u stelt [OFF] in en bevestigt dit door op MENU te drukken.

Voorbereiding

• Schakel het televisietoestel en kies het AW-kamaal op de TW.
• Schuif een cassette met intact wisbeschermingslipje in de recorder.

1 MENU indrukken.

Met ▶ of de positie "AUTO REPEAT" selecteren.

2 Met de / of ENTER de [ON] of [OFF] positie kiezen.

3 Door MENU de ingave bevestigen.

Druk vervolgens op de weergavetoets wanneer u met afspelen wilt beginnen.

De videocassette zal dan herhaaldelijk worden weergegeven totdat u de herhaalfunktie uitschakelt.

ZERO RETURN funkcie

Met deze funktionie wordt de bandteller automatisch stopgezet op de positie 00:00:00.

Opmerking:

• Als u de cassetteband vanuit de positie "00:00:00" terugspoelt, verschijnt er een minteken (–) voor de tellerweergave.
• Als u een cassette aanbrengt, gaat de indicatie naar "00:00:00".
• De teller reageert alleen op bespeelde cassettes en bandgedeelten.

Voorbereiding

• Schakel het televisietoestel en kies het AV-kanaal op de TV.
• Schuif een cassette met intact wisbeschermingslipje in de recorder.

1 CALL indrukken. De Real time-teller verschijnen op de display.

2 Druk op COUNTER RESET, om de teller op 00:00:00 te zetten.

3 Als de weergave of opname beëindigd is, drukt u op

ZERO RETURN. De band wordt dan bij tellerpositie "00:00:00" automatisch gestopt.

Gebruik van de real time-bandteller

Bij iedere druk op CLOCK/COUNTER, verschijnt afwisselend de klok of de bandteller in de display.

Opzoeken van een index markering. Het begin of het einde van een bepaald gedeelte van een band kan gemakkelijk gevonden worden tijdens de weergave van een cassette (Het einde van een bepaald gedeelte is gemarkeerd door het begin van een nieuwe opname; het einde terugvinden is dus alleen mogelijk indien er andere opnamen volgen).

1 Druk op INDEX in de weergave- of stop-functie om een bepaald gedeelte van de INDEX-markeringen over te slaan. De INDEX-indicatie brandt.

2 Index markeringen overslaan met nummertoetsen 1-9.

Voorbeeld: indien U wenst over te gaan naar de derde opname die op de weergegeven cassette staat, moet U INDEX indrukken alsook nummertoetsen 3.

3 Druk op (vooruitspoelen) of (terugspoelen).

De tussen de momentele positie en het ingevoerde nummer liggende INDEX-markeringen worden overgeslagen. Na het bereiken van het nummer gaat de INDEX-indicatie uit en het apparaat schakelt over naar normale weergave.

Ledere keer dat een index markering gepasseerd wordt, zal het cijfer in de display met 1 lager worden.

Opmerking:

• Een dicht bij het begin van de cassette-band gezette INDEX-markering kan het systeem eventueel niet vinden.
• Gedurende de INDEX-zoekloop kunnen er lichte verschuivingen in de stop- en weergavepositie ontstaan.
• Bij het gebruik van oude en versleten cassettebanden kunnen er storingen ontstaan.
• Er kunnen maximum 9 index-markeringen gelokaliseerd worden.

Opname van lopende TV-programma's

Voorbereiding

Schakel het televisietoestel en kies het AV-kanaal op de TV.

1 Breng een lege cassette met een intact wisbeschermingslipje aan. (De VCR wordt automatisch ingeschakeld.)

2 Kies met CH of nummertoetsen 0-9 het programma (bijv. 29) dat u wenst op te nemen.

Voor programma's 1 - 9: b.v. progr. 5 = druk gewoon op "5" Voor programma's 10-80: b.v. progr. 29 = druk op "2" en "9"

3 De SPEED SP/LP selector indrukken om de gewenste snelheid (SP of LP) te selecteren. Bevestig met de CALL toets (zie pagina 25).

Bandsnelheid and maximum opnameduur

TAPE SPEED(bandsnelheid)	videocassette
	E-300	E-240	E-180	E-90	E-60	E-30
SP(standard play)	5 uur	4 uur	3 uur	1-1/2 uur	1 uur	30 min
LP (long play)	10 uur	8 uur	6 uur	3 uur	2 uur	1 uur

4 Druk op REC/OTR om de opname te starten.

Indien U op een videoband waarvan het wispreventielipje verwijderd werd probeert op te nemen, zal de cassette automatisch uitgeworpen worden.

Beeindigen van de opname

Stoppen van de opname.

Druk op

Omdat uw VCR over een eigen tv-tuner beschikt, is het niet noodzakelijk om gedurende een opname de televisie ingeschakeld te laten. De televisie kan hooguit worden benut om de exacte instelling van de zender te controleren of om te kijken of het juiste programma wordt opgenomen.

Kortstondig onderbreken van de opname

Voor korte onderbrekingen van de opname drukt u op PAUSE/ STILL. Druk opnieuw op deze toets als uw met de opname wilt doorgaan.

Een veiligheidsschakeling schakelt de pauzefunctie automatisch uit na 5 minuten en de VCR schakelt de opnamefunctie uit.

Opname van een programma, terwijl naar een ander programma kijkt

1 Zet TV/VCR-keuzeschakelaar op pos. TV.

2 Kies het TV-kanaal van de gewenste zender.

Automatisch terugspoelen

Nadat het einde van de cassetteband bereikt, wordt deze band automatisch teruggespoeld naar het begin (behalve bij directe opname (OTR) en bij timer-opnamen).

De aanduiding van de gegevens op de display

CALL indrukken. De klok, de weekdag alsook andere informatie verschijnen op de display.

Om de gegevens van de display te laten verdwijnen, hoeft U CALL in te drukken tot alle indicaties van de display zijn verdwenen.

Opname van lopende TV-programma's met instelbare tijdsbegrenzing (OTR)

Maakt het direct opnemen van een televisieprogramma mogelijk op het moment dat dit wordt uitgezonden.

Opmerking:

Gedurende de directe opname zijn andere functies niet mogelijk.

Voorbereiding

Schakel het televisietoestel en kies het AV-kanaal op de TV.

1 Breng een lege cassette met een intact wisbeschermingslipje aan. (De VCR wordt automatisch ingeschakeld.)

2 Kies met CH of nummertoetsen 0-9 het programma (bijv. 29) dat u wenst op te nemen.

Voor programma's 1 - 9: b.v. progr. 5

= druk gewoon op "5"

Voor programma's 10-80: b.v. progr.

29 = druk op "2" en "9"

3 De SPEED SP/LP selector indrukken om de gewenste snelheid (SP of LP) te selecteren. Bevestig met de CALL toets (zie pagina 25).
4 Druk twee keer op REC/OTR. De opname start en schakelt na 30 minuten weer uit. Telkens door opnieuw op REC/

OTR te drukken wordt er een volgende opnamestap uitgevoerd. De maximale opnameduur bedraagt 6 uur.

Als u op REC/OTR drukt gedurende de directe opname status, dan wordt de opnameduur afgerond op de nevenstaand weergegeven tijdseenheid.

Verlengen van de opnametijd

Druk op REC/OTR tot de gewenste tijd in het display verschijnt.

Beëindigen van de opname

Stoppen van de opname. Druk op

Met de afstandsbediening kan het automatisch opnemen van 8 programma's binnen 1 maand worden ge-programmeerd. De instellingen op het TV-beeldscherm weergegeven.

Opmerking:

In geval van een stroomonderbreking blijven de gegevens van de automatische opname ca. 30 minuten lang opgeslagen. De klok loopt ook zolang door. Daarna worden de data gewist. Na het opnieuw inschakelen van de stroomtoevoer knippert de tijdsindicator en signaleert daardoor dat de tijds-en opnameprogrammering opnieuw dient te worden uitgevoerd.

Voorbereiding

• Schakel het televisietoestel en kies het AV-kanaal op de TV.
• Schuif een cassette met intact wisbeschermingslipje in de recorder.
• Overtuigt u er zich van dat kloktijd en datum kloppen (CALL zie pagina 25).

Voorbeeld: Instellen van de timeropname, voor de dag 23, zender 1(TF1), 13:00-14:30 op programma 1.(Bandsnelheid : LP)

1 MENU indrukken. Met of de positie TIMER

REC SET" selecteren en met ENTER bevestigen.

Wanneer er geen enkele toets ingedrukt wordt binnen de 60 seconden, dan schakelt de video-recorder automatisch naar TV-funktie over.

2 Met ▶ of het

gewenste programma kiezen en met ENTER bevestigen.

3 Met de / of

nummertoetsen 0-9 de gewenste dag instellen en

met □ bevestigen.

4 De startuur(13:00), einduur(14:30), programma-nummer(1 TF1) en band-snelheid(LP) inbrengen zoals beschreven in stap 3.

Het kanaal verschijnt in de achtergrond in de display.

- In geval van vergissing, druk op om terug te keren naar de vorige stap.

Opmerking:

• Bij het automatisch opnemen van een extern apparaat gaat u als volgt te werk: Terwijl de cijfers van de zender knipperen, drukt u op AV totdat "AU", wordt weergegeven.
• Als de bandvoorraad ten einde is voordat de tijd van de automatische opname is afgelopen, knippert de TIMER REC indicatie. De programmatoetsen en beeldschermindicaties functioneren niet totdat u de timer met TIMER REC uitschakelt.

5 Met ENTER bevestigen.

Voor het instellen en programmeren van andere timerprogrammeringen gaat te werk als vanaf nr, is aangegeven.

Of met MENU terug- schakelen naar het normale televisiebeeld.

6 De timer kan nu aangeschakkeld worden of later door ofwel TIMER REC ofwel de ⏻ in te drukken.

Het is slechts wanneer de timer aangeschakkeld wordt dat de opname automatisch zal starten.

De klok (timer) automatisch ingeschakeld.

Als er geen cassette in de videorecorder is, knippert de indicatie van de timeropname.

• Na het uitwerpen van de cassette, mag het wispreventielipje verwijderd worden. (blz. 18).
• Zolang de timer in werking is (kloksymbool aanwezig), kan de videorecorder niet gebruikt worden. Het toestel zal pas kunnen gebruikt worden na het indrukken van TIMER REC, na het afzetten van de timer.

Wekelijkse (bijv. WKL-TUE: ieder dinsdag) of Dagelijkse (bijv. MON-SAT: maandag tot zaterdag) en opnamen.

Om een dagelijks of wekelijks programma op te nemen, de stappen 1 - 6 (blz. 27, 28) volgen. In stap

3, op ◇ of drukken tot de gewenste dag

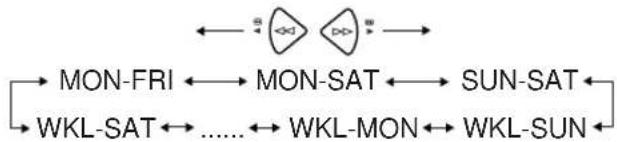

verschijnt en met bevestigen. Bij iedere druk

op ◀ of ◀, zal de dag als volgt veranderen :

• De opname "ELKE DAG" of "ELKE WEEK" worden dagelijks of wekelijks herhaald, tenzij de ingaven eerder worden gewist of de cassetteband ten einde is.
• Bij al deze automatische opnametypes wordt er niet automatisch teruggespoeld als het einde van de band bereikt is, maar wordt alleen de bandloop automatisch gestopt.

Programmeringen opvragen / wissen

Voorbereiding

Schakel het televisietoestel en kies het AV-kanaal op de TV.

1 Druk op TIMER REC. De TIMER REC indicator gaat uit.
2 Druk op PROGRAM.

De 8 geheugens voor timeropnamen zullen verschijnen.

3 Annuleren van schakelklok-instellingen:

Met of het te wissen timerprogramma

selecteren. Wissen van deze regel (programmeren) door CANCEL.

De geselecteerde zender wordt gewist.

4 Met MENU (of PROGRAM) terugschakelen naar het normale televisiebeeld.

Opmerking:

In geval dat andere programma's opgenomen werden na het wissen van ongewenste opnames: druk op TIMER REC om deze op de ON positie te plaatsen. De TIMER REC funkcie is dan weer operationeel.

Verbind uw videorecorder met een andere of een camcorder voordat de apparaten inschakelt.

1 Lege cassette met intact wisbeschermingslipje aanbrengen. Bespeelde cassette voor weergave in de tweede VCR of de camcorder plaatsen.

2 Druk op het opnemende apparaat ofwel de toets CH of de toets AV in zodat de indicatie "AU", verschijnt i.p.v. de zender.
3 Druk op de opname (REC/OTR)-toets en vervolgens op de PAUSE/STILL-toets van het opnemende apparaat.

4 Druk op de weergave (PLAY)-toets en vervolgens op de PAUSE/STILL-toets van het weergevende apparaat.
5 Druk op beide apparaten tegelijkertijd op de PAUSE/ STILL-toets om het kopieren te starten.

Opmerkingen:

• Het is aanbevolen de SP bandsnelheid te kiezen voor de de video die opneemt.
• Let erop dat het kopiëren van bepaalde programma;s, films, videobanden etc. met copyright-rechten verboden kan zijn en eventueel een wetsovertreding inhoudt.

Aansluiting met een tweede videorecorder

Aansluiting met videocamera

Bij het kopieren vanaf een camcorder dient u de betreffende adviezen van de fabrikant in acht te nemen. Een typische kopieer verbinding laat ons voorbeeld zien.

Mocht u videorecorder niet correct functioneren, controleer dan de volgende punten voordat u een beroep doet op een reparatie-service:

Symptomen	Oorzaken	Oplossing	Pagina
Bedrijf
Geen stroomtoevoer.	Netkabel niet aangesloten.	Sluit de kabel aan.	7
TV-zenderontvangst
De op de VCR ingestelde televisie-zender wordt op het beeldscherm niet weergegeven.	De antennekabel is niet aangesloten.	Antennekabel weer aansluiten.	7
	Het videokanaal is niet correct ingesteld.	Kies het kanaal 36 van uw televisie-toestel, of om het even welk kanaal - tussen kanaal 23 en 69 - dat niet aan een tv-programma werd toegekend.	9
Opname
Geen opname mogelijk.	Het wisbeschermingslipje van de cassette is verwijderd.	Plak een plakbandje over de opening. 18
Automatisch opnemen niet mogelijk.	De tijd is niet correct ingesteld.	Stel de correcte tijd in.	11
	De opname-start/stop-tijd is niet correct ingevoerd.	Stel de start/stop-tijd correct in.	27
	De TIMER REC-toets is op POWER ON geschakeld. Het kloksymbool is uit.	Druk op de TIMER REC-toets. Kloksymbool is zichtbaar.	28
	Geen cassette aangebracht. Het kloksymbool knippert.	Breng een lege cassette aan.	28
Het INDEX merkteken werd niet opgenomen.	Het INDEX merkteken werd op het begin van de band ingebracht.	Laat de cassette een paar sekonden draaien alvorens een INDEX merkteken in te brengen.	23
Weergave
Weergavebeeld is niet in kleur. Weergavebeeld sneeuwt.	De spoorafwijking overtreft de mogelijkheden van de automatische inrichting.	Voer de spoorinstelling met de hand uit d.m.v. de toetsen TR + of -.	20
	De videokoppen zijn vuil.	Laat de videokoppen reinigen.	32
	Het bandmateriaal is oud.	Gebruik een nieuwe band.	—
Overige
De afstandsbediening functioneert niet.	Hij is niet op de infrarood-ontvanger gericht.	Richt de afstandsbediening op de ontvanger.	6
	De afstand is te groot.	Let op de afstand van max. 5 meter.	6
	Er staat een obstakel tussen VCR en afstandsbediening.	Ruim het obstakel uit de weg.	6
	De batterijen zijn op.	Breng nieuwe batterijen aan.	6
	De plus/minus-polen van de batterijen zijn niet correct gepositioneerd.	Breng de batterijen correct aan.	6

Reiniging van de videokoppen

De kwaliteit van de opname of weergave is zeer sterk afhankelijk van de correcte hoedanigheid van de videokoppen. Als de koppen verontreinigd zijn, lijdt de beeldkwaliteit.

Let erop dat een slechte bandkwaliteit en beschadigde cassettes tot een snelle verontreiniging van de koppen kunnen bijdragen.

goed beeld sneeuwend beeld

Bij het aanbrengen en uitnemen van de cassette wordt de koptrommel automatisch gereinigd. Dit uit de professionele techniek overgenomen systeem garandeert een jarenlange reinigende werking. In uitzonderingsgevallen, afhankelijk van het gebruik van minderwaardige of beschadigde banden, kan de beeldkwaliteit desondanks lijden onder verontreiniging die ontstaat gedurende de weergave. In zo'n geval verdient een extra kopreiniging aanbeveling. Gebruik een reinigingscassette of wendt u zich tot een specialiseerde servicedienst.

let op:

Videokoppen zijn slijtonderdelen en moeten worden vervangen als er ondanks zorgvuldige reiniging geen verbetering van de beeldkwaliteit te bereiken is.

Netaansluiting:	AC 230V/50 Hz
Opgenomen vermogen:	in werking: ca. 9 wattin standby: ca. 2 watt
Bedrijfstemperatuurbereik:	5°C-40°C
Televisiesysteem:	CCIR: 625 regels, 50 halve beeldenPAL-kleursignaalNTSC weergave via een PAL 60 Hz TV
Ontvangen kanalen:	2-12, X, Y, Z, S1-S41, 21-69
Bandformaat:	VHS
Bandsnelheid:	SP/LP
Vooruitspoel/Terugspoeltijd:	ca. 1 minute 12 sec. (met E-180 cassette) (aan + 25°C)
Koppen:	video: 2 draaiende koppenaudio/controle: 1 kop/stationairwissen:1 volspoorwissing
Ingangsniveau:	SCART-aansluiting: VIDEO: 1 Vp-p, 75 ohm, asymmetrischAUDIO: 500mV, 50 k ohm asymmetrisch
Uitgangsniveau:	SCART-aansluiting: VIDEO: 1 Vp-p, 75 ohm asymmetrischAUDIO: 500 mV, 1 k ohm asymmetrisch
HF-uitgangskanaal (RF):gewicht:	UHF 36 (23~69 kanalen)3.2 kg
Afmetingen:	36 (b)x 9.5 (h) x 22.9 (d) cm

Afstandsbediening

Stroomverzorging: DC 3V (2 batterijen) TYPE AAA/1.5V/UM-4/R03

Toebehoren

Afstandsbediening

DIN/DIN-koaxkabel

2 batterijen

Bij gewicht en afmetingen gaat het om waarden bij benadering. Wijzigingen blijven voorbehouden.
