Producttype	Videorecorder (VHS)
Merk	Samsung
Model	SV-271F
Afmetingen (B x H x D)	360 x 84 x 240 mm
Gewicht	2,8 kg (netto)
Netspanning	220-240V~, 50 Hz
Opgenomen vermogen	15 W
Opnamesysteem	VHS PAL/SECAM/MESECAM
Weergave	PAL, SECAM, MESECAM, NTSC (alleen weergave)
Banden	VHS-cassette (bijv. E-180)
Opnamesnelheid	SP (standaard)
Aantal videokoppen	2 roterend
Aantal audiokoppen	1 stationaire kop
Tuner	VHF-I, VHF-III, UHF, Hyperband
Timer programmeren	Ja (max. 6 programma's)
ShowView	Nee
VPS/PDC	Ja
Intelligente beeldinstelling (IPC)	Ja
Automatische tracking	Ja
Decoder aansluiting	Ja
16:9 breedbeeld	Ja
NICAM	Nee
Hi-Fi geluid	Nee
Audio-uitgang	Mono (100 Hz - 8 kHz)
Afstandsbediening	Infrarood, batterij AA x2
Accessoires	Afstandsbediening, gebruiksaanwijzing, coaxkabel
Gebruikstemperatuur	5°C tot 40°C
Luchtvochtigheid	10% tot 75%
Reiniging videokoppen	Met reinigingscassette

Veelgestelde vragen - SV-271F SAMSUNG

Hoe sluit ik de videorecorder aan op de tv?

Sluit de antennekabel aan op de 75Ω coax-aansluiting achterop de recorder. Gebruik de meegeleverde coaxkabel om de recorder met de tv te verbinden. Voor een betere kwaliteit kunt u een SCART-kabel gebruiken tussen de AV1-connector en de tv.

Hoe stel ik de datum en tijd in?

Druk op MENU op de afstandsbediening, ga naar KLOK INSTELLEN en bevestig met OK. Gebruik de pijltjestoetsen om uren, minuten, dag, maand en jaar in te stellen. Druk daarna twee keer op MENU om het menu te verlaten.

Hoe neem ik een programma op?

Plaats een band met intact wisbeveiligingslipje. Kies het gewenste kanaal met de PROG/TRK toetsen of gebruik INPUT voor externe bron. Houd de REC toets minimaal 1 seconde ingedrukt. Druk op STOP om de opname te beëindigen.

Hoe programmeer ik een timeropname?

Druk op TIMER en selecteer STANDAARD met de pijltjestoetsen. Stel de gewenste zender, datum, starttijd en eindtijd in. Druk op MENU om te bevestigen en druk op STANDBY/ON om de timer te activeren. De recorder moet in stand-by staan.

Hoe speel ik een band af?

Plaats de band met het venster naar boven. De recorder start automatisch als het beveiligingslipje ontbreekt. Druk anders op PLAY (▶II). Gebruik STOP om te stoppen en EJECT om de band te verwijderen.

Wat moet ik doen als het beeld ruis heeft?

Druk tijdens het afspelen op de PROG/TRK toetsen (▲ of ▼) om de tracking handmatig aan te passen. U kunt ook op A.TRK drukken voor automatische tracking. Controleer of de videokoppen schoon zijn.

Hoe maak ik de videokoppen schoon?

Gebruik een speciale reinigingscassette voor VHS-koppen. Volg de instructies bij de cassette. Maak de koppen alleen schoon als de beeldkwaliteit slecht is, omdat onjuist reinigen de koppen kan beschadigen.

Kan ik NTSC-banden afspelen?

Ja, de recorder kan NTSC-banden afspelen, maar alleen in weergave. Stel het kleursysteem in op NT4.43 of NTPB in het menu INSTELLING, afhankelijk van uw tv.

Hoe beveilig ik een band tegen wissen?

Breek het plastic wisbeveiligingslipje aan de zijkant van de cassette af met een schroevendraaier. Om op een beveiligde band op te nemen, dekt u de opening af met plakband.

Wat doe ik als de afstandsbediening niet werkt?

Controleer of de batterijen (AA) correct zijn geplaatst en vervang ze indien nodig. Richt de afstandsbediening op de recorder en zorg dat er geen obstakels zijn. Als het probleem aanhoudt, verwijder de batterijen even en plaats ze terug.

GEBRUIKSAANWIJZING SV-271F SAMSUNG

Hartelijk dank voor de aanschaf van de Samsung videorecorder. In deze gebruiksaanwijzing vindt u alle informatie over het aansluiten en gebruiken van uw videorecorder. Neem even de tijd om de gebruiksaanwijzing door te nemen, zodat u snel gebruik kunt maken van alle mogelijkheden van de videorecorder. Deze gebruiksaanwijzing is voor de modellen , SV- 675F, SV-671F,SV-471F, SV-275F en SV-271F. Kijk voordat u deze handleiding doorleest eerst welk typenummer op de achterkant van uw videorecorder staat. Mocht de bediening van de verschillende modellen onderling afwijken, dan wordt dit duidelijk in de tekst aangegeven.

★ (SV-675F): Geldt uitsluitend voor een bepaald model, bijvoorbeeld de SV-675F.
- De instructies in de grijze vlakken gelden uitsluitend voor bepaalde modellen.

Functieoverzicht :

Functie\Modèle	SV-675F	SV-671F	SV-471F	SV-275F	SV-271F
Intelligente bezoelinstelling	●	●	●	●	●
Formaat 16.9	●	●	●	●	●
Opnameansheid vrijgen (SP/LP)	●	●	●
Decoder aansluiton voor gcodeande uitzandingen	●	●	●	●	●
Kick automatisch instellen	●	●	●	●	●
Opnamen met ShowView	●			●
VPS-Video Programme Systemi: PDC (Programme Delivery Control)	●	●	●	●	●
Audio-Video kabel aansluiten	●	●
NICAM	●	●
Geluidsspoor tevoorgen aan een bespeerde videstand (clubbing)	●
Hi-Fi & A2	●	●

Inhoud

◆ Voorwoord

Veiligheidsmaatregelen 4

◆ Afbeeldingen videorecorder en afstandsbediening

Voorkant videorecorder 5
Achterkant videorecorder 5
Infrarode afstandsbediening 6
Accessoires 7
Batterijen in de afstandsbediening zetten .... 7

♦ Videorecorder aansluiten

Videorecorder via coaxkabel op TV aansluiten . . 7

Videorecorder via SCART-kabel op

TV aansluiten 8

Decoder aansluiten voor gecodeerde

uitzendingen 8

Videorecorder op de satellietontvanger of een

andere videorecorder aansluiten .....9

Aansluiten en automatisch instellen ..... 9

♦ Videorecorder instellen

Datum en tijd instellen 10

Informatie op het tv-scherm tonen

of verbergen 10

Taal kiezen 10

Automatisch zenders zoeken 11

Zenders met de hand instellen .....11

Ingestelde zenders wissen 13

Ingestelde zenders wijzigen 13

Omschakelen tussen TV en videorecorder ... 14

♦ Televisieprogramma's opnemen

Type videoband instellen 14

Opnamesnelheid instellen

(SV-675F/SV-671F/SV-471F)....14

NICAM (SV-675F/SV-671F) 15

Opgenomen band beveiligen tegen wissen .. 15

Direct een opname starten 15

Opname direct starten en daarna

automatisch stoppen 16

Opnamen programmeren met ShowView™

(SV-675F/SV-275F)....17

Showview programmering aanpassen

(SV-675F/SV-275F) 18

De Timer Programming functie ..... 19

Geprogrammeerde opnamen controleren en veranderen 20
Geprogrammeerde opnamen annuleren .... 20

◆ Banden afspelen

Banden afspelen 20

Beeldafregeling automatisch aanpassen

(SV-671F/SV-471F/SV-275F/SV-271F) ..... 21

Beeldscherpte aanpassen 21

Intelligente beeldinstelling 21

Intelligente beeldinstelling

(SV-671F/SV-471F/SV-275F/SV-271F) ..... 21

Formaat 16:9 (Breedbeeld) 22

Videonorm kiezen 22

Geluidskanalen kiezen (SV-675F/SV-671F) .. 23

Automatische mute-functie

(SV-471F/SV-275F/SV-271F) 23

◆ Terugspoelen en vooruitspoelen

Vertraagde weergave (slow motion) ..... 23

Fragment beeld voor beeld afspelen ..... 23

Beeld zoeken, snel vooruit- of terugspoelen .. 24

Met indexpunt gemarkeerd gedeelte

opzoeken 24

Automatisch herhaald afspelen 25

Interval herhalen 25

◆ Eenvoudige bediening

ShowView UITGEBREID (SV-675F/SV-275F) .. 26

Bandteller 26

◆ Geavanceerde opnamefuncties

Audio/videokabels aansluiten

(SV-675F/SV-671F) 27

Naadloze beeldwisselingen tussen

opnamen (Edit) 27

Opnemen vanaf een andere

◆ Overige functies en tips

TV-toetsen op afstandsbedlening(SV-675F) .. 28

Automatisch uitschakelen 29

Veiligheidsmaatregelen

In de volgende afbeeldingen ziet u voorzorgsmaatregelen die nodig zijn bij het gebruik van deze videorecorder.

Een pijl in de vorm van een bliksemflits waarschuwt voor een gevaarlijk voltage in het inwendige van de recorder.

MAAK DE VIDEORECORDER NOOIT OPEN. Raadpleeg een gekwalificeerde technicus

Stel de videorecorder NOOIT bloet aan een te hoge of te lage temperatuur (minder dan 5°C of hoger dan 40°C) of aan extreem droge of vochtige omgevingen (vochtigheidsgraad lager dan 10% of hoger dan 75%).

Stel de videorecorder NIET bloot aan direct zonicht.

Zorg dat er NOOIT vloeistollen in de videorecorder lerecht kunnen komen.

Zet NOOIT voorwerpen op de videorecorder of afstandsbediening.

Haal tijdens storm en/of onweer de stekker van de videorecorder uit het stopcontact en koppel de recorder los van de antennekabel.

Als de afstandsbediening langere tijd niet wordt gebruikt, moet u de batterijen eruit halen en op een koele, droge plaats bewaren.

DIT APPARAAT IS NIET GESCHIKT VOOR GEBRUIK IN EEN INDUSTRIÉLE OMGEVING.

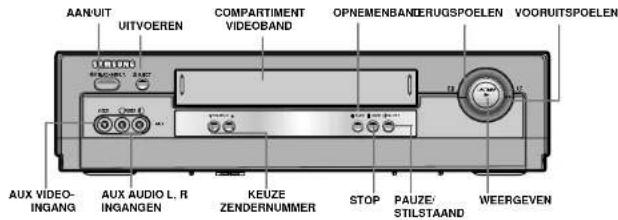

Voorkant videorecorder

SV-675F/SV-671F

SV-471F
SV-275F/SV-271F

Achterkant videorecorder

NL-5NL-4

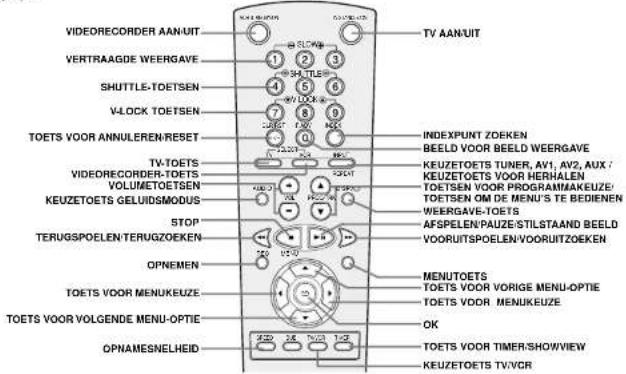

Infrarode afstandsbediening

SV-675F

SV-671F/SV-471F/SV-275F/SV-271F

Indicaties op het display

1 Indicatie videoband
aanwezig ja'nee
2 PLAY-indicator
3 Multifunctioneel display
display 4. Tissue
5 VIDEO-indicator
6 STEREO-Indicat
*Thur SV-675F
SV-671F
7 Opname-Indicator

Accessoires

U bent zojuist eigenaar geworden van een SAM- SUNG Videorecorder.

In de doos vindt u naast de recorder de volgende accessoires.

• AFSTANDSBEDIENING
• GEBRUIKSAANWIJZING
• COAXKABEL

Batterijen in de afstandsbediening zetten

U moet batterijen in de afstandsbediening zetten of ze vervangen wanneer u:

◆ De videorecorder in gebruik neemt, of
♦ Merkt dat de afstandsbediening niet meer zo
goed werkt.

1 Schuif het klepje van het batterijvak af in de richting van het pijltje.

2 Zet twee batterijen van het type AA, R6 (meegeleverd) en let daarbij op de plus- en minpool:
- op de batterij hoort bij + in de afstandsbediening. - op de batterij hoort bij - in de afstandsbediening.
3 Zet het klepje terug door het evenwijdig met de onderkant van de afstandsbediening te houden en op zijn plaats te schuiven.

Combineer nooit alkaline- en mangaanbatterijen.

Videorecorder via coaxkabel op TV aansluiten

Voor ontvangst van tv-programma's moet het tv-signaal beschikbaar zijn via een van de volgende bronnen:

♦ Een eigen buitenantenne,
♦ Ecn binnepantgrens.
- Een kabeltelevisie-aansluiting.
♦ Een satellietontvanger.

SZorg ervoor dat zowel de TV als de videorecorder UIT staan voordat u de kabels aansluit

1 Haal de kabel van de antenne of van de kabel-tv uit de antenne ingang van uw tv-toestel.
2 Sluit deze kabel aan op de met gerflarkeerde 75Ω coax-aansluiting aan de achterkant van uw videorecorder.

3 Sluit de meegeleverde coaxkabel aan op de aansluiting van uw videorecorder.

4 Sluit de andere connector van de coaxkabel aan op de antenne-ingang van de televisie.
5 De beeld- en geluidskwaliteit zijn beler als u de videorecorder en TV op elkaar aansluit via de SCART-kabel met de 21-polige EURO-stekker (zie hieronder). Dan moet uw TV natuurlijk wel een SCART-aansluiting hebben.

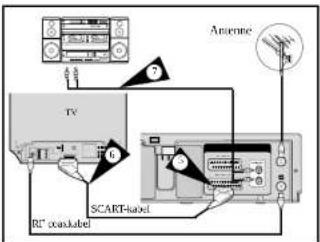

Videorecorder via SCART-kabel op TV aansluiten

Als uw TV een SCART-aansluiting heeft, kunt u uw TV en videorecorder op elkaar aansluiten via de SCART-kabel. Daarmee verkrijgt u een hogere beeld- en geluidskwaliteit en de videorecorder is eenvoudiger in te stellen.

Welk type aansluiting u ook gebruikt, u moet altijd de meegeleverde coaxkabel aansluiten. Als u dat niet doet, heeft de televisie geen beeld wanneer de vidcorecorder is uitgeschakeld.
- Zorg ervoor dat zowel de televisie als de videorecorder uit staan wanneer u de kabels aansluit.

U kunt de videorecorder op een HiFi-geluidsinstallatie aansluiten. ^* (SV-675F/SV-671F)

Voorbeeld: U wilt de hoge kwaliteit van uw geluidsinstallatie gebruiken voor het beluisteren van het TV-geluid of bij een opname op de videorecorder

1 Sluit de coaxkabel aan zoals hierhoven werd beschreven.
2 Verbird een uiteinde van de SCART-kahel met de AV1 (EURO AV)-connector achter op de videoreorder.
3 Verbind het andere uiteinde van de SCART-kabel met de SCART-connector op uw TV.
4 Verbind de RCA geluidskabel van de stereoinstallatie met de audio-aansluiting achter op de videorecorder. ★(SV- 675F/SV-671F)

Decoder aansluiten voor gecodeerde uitzendingen

Uw videorecorder is geschikt voor het ontvangen van gecodeerde uitzendingen via betaal-TV.

Voorbeeld: Filmnet of Premiere.

U kunt:

• Een gecodeerde uitzending opnemen tijdens het kijken naar een ander programma,
• Naar een gecodeerde uitzending kijken en tegelijk een ander programma opnemen.

Als de decoder is aangesloten op de AV2-aansluiting, moet AV2 ingesteld worden op DEC.

1 Sluit de videorecorder op uw televisie aan zoals in het tweede deel van pagina 7\~8 is beschreven.
2 Verbind de bijgeleverde SCART-kahel van de decoder of satellietontvanger met de AV2 (DEC.:EXT.)-ingang aan de achterkant van de videorecorder.
3 Verbind het andere uiteinde met de decoder.

Videorecorder op de satellietont- vanger of een andere videorecorder aansluiten

U kunt uw videorecorder met de SCART-kabel op de satellietontvanger of een andere videorecorder aansluiten als de juiste aansluitingen op de videorecorder in kwestie beschikbaar zijn. In de volgende illustraties vindt u enkele voorbeelden van de aansluitmogelijkheden.

1. AV2 (DEC./EXT.) : met de 21-pins SCART-kabel Verbind de bijgeleverde SCART-kabel van de satelliotenvanger of een andere videorecorder met de AV2 (DEC./EXT.)-ingang achter op de videorecorder. Stel nadat u deze verbinding hebt gemaakt de bron in door op de INPUT-toets voor de AV2-ingangsbron te drukken.
2. Met de RF coaxkabel Stel de zender die via de satelliet-tuner onvangen wordt in, nadat u deze verbinding hele gemaakt.

Aansluiten en automatisch instellen

Uw videorecorder zal zichzelf automatisch instellen als u voor de eerste keer de stekker in het stopcontact doet. De TV-zenders worden in het geheugen opgeslagen. Dit neemt enkele minuten in beslag. Daarna is uw videorecorder klaar voor gebruik.

1 Sluit de coaxkabel aan zoals aangegeven op pagina 7 (Videorecorder via coaxkabel op TV aansluiten).

2 Steek de stekker van de videorecorder in het stopcontact. Gevolg : Het menu TAAI.KEUZE wordt getond. 3 Kies via de toets ▲ of ▼ de geweaste taal.
4 Druk op OK om uw keuze te bevestigen.
5 Druk op de toets OK, Gevolg : Het MENU van selectie van het land verschijnt.
6 Druk op de toets ▲ of ▼ om uw land te selecteren. De videorecorder zoekt op basis van een voorgeprogram- meerde lijst de TV-zenders die bij het door u gekozen land horen.
7 Druk op de toets OK. - Het aantal zenders dat automatisch door de videorecorder wordt vastgelegd hang at van het aantal stations dat is gevonden (verschilend per land en afhankelijk van de ontvangscondities e.d.). - Het proces zal na een paar minuten heëindigen. Daarna zal de huidige tijd en datum automatisch verschijnen.
8 Controleer de datum en de tijd, bij ♦ Correct, druk twee keer op de MENU knop om het menu af te sluiten. ♦ Incorrect, ga naar pagina 10.

Aansluiten en automatisch instellen

[NO TEXT]

U kunt het automatisch voorinstellen uitvoeren door ononderbroken gedurende 5 seconden of langer op ■ (stop) te drukken op de videorecorder zonder dat een videoband is geplaatst.

C

De "Plug & Auto Set-up" functie is al ingesteld. U kunt de instelling wijzigen door de gewenste landcode te selecteren in het installatiemenu (zie pagina 11).

Datum en tijd instellen

Uw videorecorder heeft een 24-uurs klok/kalender waarmee u:

• Een opname automatisch kunt laten stoppen,
• Uw videorecorder automatisch een bepaald programma kunt laten opnemen.
  U moet de datum en de tijd instellen wanneer: ◆ u de videorecorder in gebruik neemt, of

De datum en tijd worden automatisch ingesteld door het zendersignaal bij het instellen van voorkeurzenders.
Als de tijd niet automatisch wordt ingesteld, moet de klok aan het begin en einde van de zomertijd gelijk worden gezet.

1 Druk op de MENU-toets van de afstandsbediening. Gevolg : Het programmeernenu wordt getoond.
2 Druk op de tcetsen ▲, ▼, ◀ of ▶, tot de optie KLOK INSTELLEN wordt getoond.
3 Druk op OK om die optie te kiezen. Gevolg : Het menu KLOK INSTELLEN wordt getoond.
4 Druk op ◀ of ▶, om uren, minuten, dag, maand en jaar te kiezen. Gevolg : De gekozen optie knippert.
5 Druk op ▲ of ▼ om de waarde te verhogen of te verlagen. Gevolg: De dag van de week wordt automatisch getoond.
Houd de toets ▲ of ▼ ingedrukt om sneller door de waarden heen te lopen.
6 Wanneer u klaar bent, drukt u twee keer op MENU om het menu te verlaten.

Informatie op het tv-scherm tonen of verbergen

Uw videorecorder toont de meeste informatie zowel op het frontpaneel als op de televisie. U kunt de informatie op het tv-scherm desgewenst uitzetten (met uitzondering van Index, Timer Programming en ShowView ★(SV-675F/SV-275F) die niet verborgen kunnen worden).

1 Druk op MENU op de afstandsbediening. Gevolg : Het programmeernenu wordt getoond.
2 Druk op de toetsen ▲,▼; of ►,tot de optie INSTELLING wordt getoond.
3 Druk op OK om die optie te kiezen. Gevolg : Het menu INSTELLING wordt getoond.
4 Druk op de toets ▲ of ▼, tot de optie OSD is geselecteerd.

5 U wilt ... Druk op

◀ of ▶, tot ...

informatie op tv-scherm AAN wordt getoond geen informatie op UIT wordt getoond. tv-scherm

6 Wanneer u klaar bent, drukt u twee keer op MENU om hel menu le verlalen.

Taal kiezen

U kunt de taal van de informatie op het scherm veranderen.

1 Druk op de MENU-toets van de afstandsbediening. Gevolg : Het programmeernenu wordt getoond.
2 Druk op de toetsen ▲, ▼, ◀ of ▶: tot de optie TAALKEUZE wordt getoond.
3 Druk op OK om die optie te kiezen. Gevolg : Het menu TAALKEUZE wordt getoond.
4 Kies via de toets ▲ of ▼, de gewenste taal.
5 Druk op OK om uw keuze te bevestigen
6 Druk op MENU om het menu te verlaten. Gevolg : In het vervolg verschijnt alle informatie in de door u gekozen taal.op het TV-scherm

Automatisch zenders zoeken

[NO TEXT]

U hoeft de zenders niet te programmeren als u dit al automatisch hebt gedaan (zie blz. 10 "Aansluiten en automatisch instellen")

Met de ingebouwde tuner van uw videorecorder kunnen tv-uitzendingen worden ontvangen via een antenne of een kabel-tv aansluiting.

De te ontvangen zenders moeten eerst worden geprogrammeerd. Dit kan:

♦ Via aansluiten en automatisch instellen (zie blz. 10)

♦ Automatisch,

◆ Handmatig (zie blz. 12).

Uw videorecorder kan een opgeslagen TV-zender met gecodeerde programma's alleen zichtbaar maken als u een daarvoor geschikte decoder gebruikt; zie blz. 12.

1 Druk op de MENU-toets van de afstandsbediening Gevolg : Het programmeernenu wordt getoond.

2 Druk op de toetsen ▲, ▼, ◀ of ▶, tot de optie INSTELLEN wordt getcond.

3 Druk op OK om die optie te kiezen. Gevolg : Het menu INSTELLEN wordt getoond.

4 Druk op de toets ▲ of ▼ tot de optie AUTO- INSTELLEN is geselecteerd. Druk vervolgens op de toets ▶ om deze optie te kiezen. Gevolg : Het MENU van selectie van het land verschijnt.

5 Druk op de toets ▲ of ▼ om uw land te selecteren.

De videorecorder zoekt op basis van een vorgeprogram-mccrdc lijsl de IV-zenders die bij het door u gekozen land horen.

6 Druk op de toets OK.

Gevolg : U ziet een melding die aangeeft dat eerder geprogrammeerde voorkeurzenders nu gewist worden.

7 Druk op OK als het automatisch zoeken mag beginnen.

Gevolg : ◆ De indicatie EVEN GEDULD S.V.P knippert op het televisiescherm.
- De eerste frequentieband wordt doorzocht en de eerste zender die wordt gevonden, wordt getoond en vastgelegd.

• De videorecorder zoekt vervolgens het tweede station, enzovoort.
• Wanneer de automatische zenderzoekfunctie klaar is, schakelt de videorecorder automatisch naar zendernummer 1.

Het aantal zenders dat automatisch door de videorecorder wordt vastgelegd hangt af van het aantal stations dat is gevonden (verschillend per land en afhankelijk van de ontvangstcondities e.d.).

8 Als u het automatisch zoeken voortlijdig wilt beëindigen, druk dan drie keer op de MENU-loets om het menu te verlaten.

De datum en de tijd worden automatisch ingesteld. Als het signaal zwak is of reflecties beval, is het mogelijk dat deze datum en de tijd niet automatisch worden ingesteld. Maak in dat geval gebruik van de handmatige instelling (zie blz. 11).
- Na het automatisch zoeken (Auto scan) zijn bepaalde zenders soms dubbel opgeslagen. Kies in dit geval de zender die het beste beeld en geluid geeft en wis de andere uit de lijst met voorkeurzenders (zie blz. 14).

Zenders met de hand instellen

U hoeft geen zenders handmatig in te stellen als ze allemaal al automatisch zijn vastgelegd.

Uw videorecorder kan een opgeslagen TVzender met gecodeerde programma's alleen zichtbaar maken als u een daarvoor geschikte decoder gebruikt.

1 Druk op de MENU-toets van de afstandsbediening. Gevolg : Het programmeernenu wordt getoond.
2 Druk op de toetsen ▲,▼,◀ of ▶, tot de optie INSTELLEN wordt getoond.
3 Druk op OK om die optie te kiezen. Gevolg : Het menu INSTELLEN wordt getoond.

Zenders met de hand instellen

4 Druk op de toets ▲ of ▼, tot de optie HAND-INSTELLEN is geselecteerd.
5 Druk op de toets ▶ om de optie HAND-INSTELLEN te kiezen. Gevolg : Het menu TV ZENDER OVERZICHT wordt getoond.
6 Druk op de toets ▲ of ▼ om het gewenste zendernummer te kiezen.
7 Druk op ▶ knop om de zender vast te legger. Gevolg : Het menu MET DE HAND AFSTEMMEN wordt
8 Druk op de toetsen ▲ of ▼ totdat de SYS. is geselecteerd. Druk vervolgens op de toels ◀ of ▶ tot de aan of uit te zetten.
9 Druk op ◀ of ▶ om het zoeken te starten. Gevolg : De frequentieband wordt doorzocht en de eerste gevonden zender wordt getoond.
Als u het kanaal weet dat u zoekt, druk dan op de cijfertoetsen op de afstandsbediening. Druk bijvoorbeeld voor kanaal E21 eerst op "0" en vervolgens op "2" en "1" (zie blz. 30).
10 Druk op ◀ of ▶ om het zoeken te starten. Gevolg: De frequentieband wordt doorzocht en de eersle gevonden zender wordt getoond.
Als u het kanaal weet dat u zoekt, druk dan op de cijlertoelsen op de afstandsbediening. Druk bijvoorbeeld voor kanaal E21 eerst op "0" en vervolgens op "2" en "1" (zie blz. 32-33).
11 Druk op de toets ▼ totdat de DECODER is geselecteerd.
12 Druk indien nodig op de toets ▶ om het gebruik van de decoder voor de TV-zender aan of uit te zetten.
13 Druk op de toets ▲ of ▼ lotdat de NAAM is geselecteerd. De naam van de zender wordt door het signaal dat uitgezonden wordt automatisch ingesteld.
14 Als u de naam van de gekozen zender wilt wijzigen, druk dan op ▶. Gevolg : De eerste letter van de naam knippert.

15 U wilt ... Dit gaat als volgt

Een teken in de naam Ga via de toets ▲ of ▼ naar selecteren het gewensle teken (letters, cijters of het teken “-”).

naar het volgende of Druk respectievelijk op ◀ of ► het vorige teken

16 U wilt ... Dit gaat als volgt

De gevonden zender vastieggen
- Druk op de toets ▲of ▼ tot de optie FIJN is
◆ Druk op de toets ◀ of ▶ om, indien nodig, het beeld aan te passen.
- Druk op OK om de zender vast te leggen.

de gevonden zender niet ◆ Druk op de toets ▲ of ▼ tot de optie CH is vastleggen geselecteerd.

• Druk op de toets ◀ of ▶ om in dezelfde frequentieband naar een volgende zender te gaan zoeken

• Ga terug naar het begin van stap 14

17 Herhaal deze procedure vanaf stap 6 totdat u alle gewenste zenders hebt vastgelegd.

18 Wanneer u klaar bent, drukt u drie keer op MENU om hel menu le verlaten.

Ingestelde zenders wissen

Als u een tv-zender hebt vastgelegd:
♦ Die u niet wilt gebruiken, of
◆ Met een verkeerd zendernummer,
kunt u hem annuleren.

1 Druk op MENU van de afstandsbediening. Gevolg : Het programmeermenu wordt getoond.
2 Druk op de toetsen ▲,▼,◄ of ► tot de optie INSTELLEN wordt getoond.

3 Druk op OK om die optie te kiezen. Gevolg : Het menu INSTELLEN wordt geteond.

4 Druk op de toets ▲ of ▼ tot de optie HAND-INSTELLEN is geselecteerd. 5 Druk op ▶ om die optie le kienzen

5 Druk op ▶ om die optie te kiezen. Gevolg : Het menu TV ZENDER OVERZICHT wordt getoond.

6 Druk op de toets ▲ of ▼ tot de gewenste ingestelde tv-zender (PR) is geselecteerd.

7 Druk op CLR/RST

8 Herhaal deze procedure vanaf stap 6 tot alle ongewenste zenders zijn gewist.

9 Wanneer u klaar bent, drukt u drie keer op MENU om het menu te verlaten.

Ingestelde zenders wijzigen

U kunt de geprogrammeerde zenders desgewenst aanpassen en in een andere volgorde zetten.

1 Druk op MENU van de afstandsbediening. Gevolg : Het programmeernenu wordt getcond.

2 Druk op de toelsen ▲,▼,◄ of ► tot de optie INSTELLEN wordt getoond.

3 Druk op OK om die optie te klezen. Gevolg : Het menu INSTELLEN wordt getoond.

4 Druk op de toets ▲ of ▼ tot de optie HAND-INSTELLEN is geselecteord. Druk vervolgens op de toets ▶ om deze optie te kiezen. Gevolg : Het menu TV ZENDER OVERZICHT wordt getcond.

5 Druk op de toets ▲ of ▼ tot de gewenste ingestelde tv-zender is geselecteerd. Gevolg : Tegelijkertijd ziet u op het televisiescherm het beeld van de gekozen zender.

6 Om het programmanummer dat aan een zender is toegewezen te wijzigen, drukt u op de toets OK op de afstandsbediening. (Bijvoorbeeld om een tvzender van programma 1 naar programma 3 te verplaatsen.)

7 Druk op de toets ▲ of ▼ om de gewenste positie te selecteren. Druk vervolgens nogmaals op OK om de positie te wijzigen.

8 U kunt deze zender aanpassen door vanaf stap 5 dezelfde procedure te herhalen.

9 Wanneer u klaar bent, drukt u drie keer op MENU om het menu te verlaten.

Omschakelen tussen TV en videorecorder

Met de toets TV/VCR kunt u een programma met de videorecorder opnemen en tegelijkertijd naar een ander programma op de TV kijken.

Als de VCR-indicator ... Dan geldt het volgende voor uw TV ...

aan is De TV moet op het VCR-kanaalstaan, zootat u ziet wat devideorecorder doet. Uw TV toonthet beeld dat van devideorecorder komt. U kiestzenders via de PROG-toetsen(▲ of▼) op de videorecorder ofde PROG/TRK-toetsen (▲ of▼);PROG toetsen (▲ of▼) opde afstandsbediening van devideorecorder.

uit is (of de Uw televisie toont het beeld datvideorecorder van uw (kabel)antenne komt, zoalsuit staat)

ook het geval was voordat u devideorecorder aansloot. U kiest dezenders dan Via dePROGRAMMA-toetsen (▲ of ▼)op uw TV-toestel.

Om de VCR-indicator aan of uit le zetten drukt u op de TV/VCR-foets.

Type videoband instellen

Om op de teller te kunnen zien hoeveel tijd er nog over is op een band, moet het type van de geplaatste cassette worden ingesteld.

1 Druk op MENU van de afstandsbediening. Gevolg : Het programmeemenu wordt getoond.
2 Druk op de toetsen ▲, ▼, ◀ of ▶ tot de optie INSTELLING wordt getoond.
3 Druk op OK om die optie te kiezen.
4 Druk op de toets ▲ cf ▼ tot de optie TAPE LENGTE is geselecteerd.
5 Druk hernaaldelijk op ◀ cf ▶ tot de juiste bandlengte wordt getoond.

6 Druk twee keer op de MENU-toets om het menu te verlaten.

Opnamesnelheid instellen ★(SV-675F/SV-671F/SV-471F)

Bij het opnemen kunt u uit twee snelheden kiezen:

♦ LP (Long Play), verlaagde snelheid.

In de stand Long Play:

♦ Verdubbelt u de speelduur van de cassette.

- Maar wordt de beeldkwaliteit iets minder.

U wilt opnemen ... Druk op SPEED op de afstandsbediening, tol ...

Met normale snelheid SP wordt getoond. Met lagere snelheid LP wordt getoond.

Type Speekuur (SP)

E-180 160 min. (3 uur)

E-240 240 min. (4 uur)

E-260 260 min. (4 uur en 20 min)

E-300 300 min. (5 uur)

NICAM ★(SV-675F/SV-671F)

Er zijn drie soorten NICAM programma's: mono, stereo en tweetalig. NICAM programma's hebben in ieder geval een mono signaal, en u kunt zelf de gewenste geluidsoptie kiezen (zie blz. 23).

1 Druk op MENU van de afstandsbediening. Gevolg : Het programmeormenu verschijnt.

2 Druk op de toetsen ▲: ▼: ◀ of ▶ tot de optie INSTELLING wordt getoond.

3 Druk op OK om die optie te klezen. Gevolg : He! menu INSTELLING wordt getcond.

4 Druk op de toets ▲ of ▼ tot de optie NICAM is geselecteerd.

5 U wilt... Druk op ◀ of▶, tot ...

De mono-stand UIT wordt getoond. UIT: Het standaard mono geluid wordt opgenomen. Kies bij een NICAM uitzending alleen voor deze instelling wanneer het stereo geluid in verband met slechte ontvangst

De NICAM-stand AAN wordt getoond. AAN: Kies normaal gesproken allijd deze instelling.

6 Wanneer u klaar bent, drukt u twee keer op MENU om het menu te verlaten.

Opgenomen band beveiligen tegen wissen

Videobanden hebben een wisbeveiliging om onbedoeld wissen te voorkomen. Wanneer dit plastic lipje is verwijderd, kan er niet meer worden opgenomen op de band.

1 Als u een cassette wilt beveiligen, breekt u het lipje af met een kleine schroevendraaier.

2 Om alsnog op een beveiligde band te kunnen opnemen (llp)e wisbeveiligging is afgebroken), dekt u de opening af met plakband.

Direct een opname starten

Voordat u een tv-programma kunt opnemen, moet u de betreffende zender hebben ingesteld (behalve bij opname van een externe videobron). Als de zender nog niet is ingesteld, zie dan blz. 11.

1 Zet de televisie aan.

2 Om het programma dat wordt opgenomen, te bekijken, kiest u op de televisie het videokanaal of de AV/video-ingang.

3 Doe de band waarop u wilt opnemen met het venster omhoog in de recorder. Wanneer het ipje van de wisbeveliging ontbreekt, dekt u eerst de opening af met plakband.

Gevolg : De videorecorder gaat automatisch aan.

4 Kies nu:

♦ Via de PROG/TRK-toetsen (▲ of ▼) // PROG-toetsen (▲ of ▼) de zender die u wilt opnemen

Q

- Via de INPUT-toets de AV1, AV2 of AUX ★(SV-675F/SV-671F/SV-452F)-Ingang voor een satellietontvanger of een externe videobron. Gevolg : Op uw TV-scherm verschijnen het zendernummer en het programma dat die zender momenteel uitzendt.

★ Kies via de SPEED-toets de opnamesnelheid (zie blz. 14).(SV-675F/SV-671F/SV-471F)

5 Houd de REC-toets minimaal een seconde ingedrukt om de opname te starten. Gevolg : De opname-indicatie verschijnt op de TV en de display van de recorder. Aan het begin van de opname wordt een Indexpunt op de band vastgelegd (zie blz. 24).

6 Druk een keer op ■ om de opname te beëindigen.

Als bij opnemen de band wordt uitgeworpen, kijk dan of het nokje voor de wisbescherming is verwijderd. Is dat zo, dek de opening dan met plakband af.

- Als tijdens een opname het einde van de band wordt bereikt, spoelt de band automatisch terug.

Opname direct starten en daarna automatisch stoppen

Met deze functie kunt u een opname van maximaal negen uur starten (LP-LongPlay). Na de ingestelde tijd stopt de opname automatisch.

1 Zet de televisie aan.
2 Kies op de televisie het videokanaal of de AV/video-ingang waarop de videorecorder is aangesloten.
3 Doe de band waarop u wilt opnemen met het vanster omhoog in de recorder. Wanneer het lipje van de wisbeveiliging ontbreekt, dekt u eerst de opening af met plakband.
Gevolg : De videorecorder gaat automatisch aan.

4 Kies nu:

Via de PROG/TRK-toelsen
(▲ of ▼) / PROG-toetsen (▲ of ▼) de zender die u wilt opnemen
of
Via de INPUT-toets de AV1, AV2 of AUX ★(SV-675F/SV-671F/SV-452F) -ingang voor een satellietontvanger of een externe videobron.
Gevolg : Op uw TV-scherm verschijnen het zendernummer en het programma dat die zender momenteel uitzendt.

Kies via de SPEED-toets de opnamesnelheid (zie blz. 14). (SV-675F/SV-671F/SV-471F)

5 Houd de REC-toets minimaal een seconde ingedrukt om de opname te starten.

Gevolg : De opname-indicatie verschijnt op de TV en de display van de recorder. Aan het begin van de opname wordt een indexpunt op de band vastgelegd.

6 Door het herhaald indrukken van de REC-toets verlenot u de opnameperiode steeds:

• in stappen van 30 minuten tot maximaal 4 uur
• in stappen van 1 uur tot maximaal 9 uur (LP)
  Gevolg : De lengle van de periode wordt op het display van de videorecorder en op uw TV aangegeven. De videorecorder neemt nu gedurende de ingestelde periode het gekozen programma op. Na afloop van die periode stopt de videorecorder automatisch met opnemen.

7 Als u een opname eerder wilt stoppen, druk dan op VCR STANDBY/ON (STANDBY/ON).

Als tijdens het opnemen het einde van de band wordt bereikt: - dan stopt het opnemen en - schakelt de videorecorder zich automatisch uit.

Opnamen programmeren met ShowView™ ★(\V-675F/\V-275F)

Voordat u de zenders in de recorder programmeert:

◆ Zet de TV en de videorecorder aan
◆ Controleer de datum en de tijd
- Plaats de band waarop u wilt opnemen (mag niet beveiligd zijn tegen wissen)

U kunt maximaal zes programma's voorprogrammeren.

1 Druk op de TIMER-taets.

Gevolg : Het menu TIMER wordt getoond.

2 Druk op de toets ▲ of ▼ tot de optie SHOWVIEW is geselecteerd.

3 Druk op de toets ▶ om SHOWVIEW te selecteren. Gevolg : Een melding geeft aan dat u de ShowView-code kunt opgeven.

Zodra u zes programma's hebt opgegeven, geeft de melding TIMER VOL aan dat het geheugen vol is. Kijk op blz. 31 als u een opgegeven programma wilt ophellen.

4 Geef via de cijfertoetsen de code op die in de gids is aangegeven bij het programma dat u wilt opnemen.

Als u een opgegeven ShowView-code wilt corrigeren:
- Druk op ◀ tot het foute cijfer is gewist, - Geef het goede cijfer op.

5 Druk op de MENU-toets.

Gevolg : U ziet de informatie over het opgegeven programma.

Wanneer u de ShowView functie voor het eerst voor een bepaalde zender gebruikt, knippert het zendernummer. U moet dan eenmalig het door u gekozen nummer van de zender aangeven met behulp van de toetsen ▲ of ▼. Kijk op de volgende pagina wanneer:
- Het zendernummer of de lijd knipperl; - U een programma wilt veranderen.

6 Druk op MENU zodra het programma en de tijden juist zijn.

7 Druk op VCR STANDBY/ON (STANDBY/ON) om de timer te activeren.
8 Kilk op blz. 20 als u:

- Wilt controleren of de videorecorder correct is geprogrammeerd,

◆ Een geprogrammeerde opname wilt opheffen.

^15 ShowView is een handelsmeik van Gemstar Development Corporation. Hot ShowView-system wordt vervaardigd onder Icande van Gemstar Development Corporation.

Showview programmering aanpassen ^* (SV-675F/SV-275F)

Als u de getoonde programma-informatie wilt verbeteren of bepaalde instellingen wilt veranderen, bijvoorbeeld de opnamesnelheid, kunt u dat doen voordat u ter bevestiging voor de tweede keer op MENU drukt.

U wilt ... Dit gaat als volgt ...

een andere video-ingang gebruiken in plaats van de tuner (AV1, AV2 of AUX ★(SV- 675F) Gevolg: Het zendernummer wordt vervangen door:
	◆ Druk op de toetsen◆ of ▶ tot de keuze PR knippert.◆ Druk herhaaldelijk op INPUT voor de gewenste video-ingang: A1, A2 of AUX ★(SV- 675F) voor een satelliet-tuner of externe video-ingang (bijvoorbeeld gebruiki door een andere videorecorder).
	➢ Als u nog meer wil veranderen aan de instellingen, moet u eerst de video-ingang aanpassen.

elke dag (maandag t'm zondag) op dezelfde ◆ Druk op de toetsen tijd een bepaald programma opnemen ◆ Druk op de toetsen

◀ of ▶ tot de keuze DAG (dag) knippert. ▲ of ▼ tot DAG (dagelijks) verschijnt.

elke week op dezellde dag en tijd een bepaald programma opnemen

Druk op de toetsen ▲ of ▶ tot de keuze DAG (dag) knippert.Druk op de toetsen ▲ of ▼ tot w- (week) verschijnt, gevolgd door de gewensle dag.Voorbeeld: W-ZA (wekelijks op zaterdag).

langere opnameduur instellen	◆ Druk op de toetsen ◀ of ► tot stop knippert.◆ Druk op de toetsen ▲ of ▼ om het stoptijdslip aan le passen.
opnemen via PDC-systeem	◆ Druk op de toetsen ◀ of ► tot de aanduiding V/P knippert.◆ Druk op de toetsen ▲ of ▼ tot de aanduiding ON of ~~” wordt getoond.

● Kies alleen voor de PDC-functie als u er zeker van bent dat het programma dat u wilt opnemen met PDC wordt uitgezonden. Als u PDC aanzet (door in de kolom uiterst rechts op het scherm voor AAN te kiezen), moet de starttijd EXACT gelijk zijn aan de in de tv-gids genoemde tijd, anders wordt het programma niet opgenomen.

opnamesnelheid instellen★(SV- 675F)

Druk op de toetsen ▲ of ▷ tot de optie voor de opnamesnelheid knippert.Druk op de toetsen ▲ of ▼ tot de aanduiding voor de gewenste snelheid wordt getoond.AUTO (automatische instelling van de bandsnelheid):zie blz. 19SP (normale snelheid)LP (verlaagde snelheid)

De Timer Programming functie

Met de functie Timer Programming van uw videorecorder kunt u het opnemen van een programma al een maand voordat het wordt uitgezonden opgeven (maximaal zes programma's).

Controleer of de datum, tijd en taal juist zijn ingesteld voordat u een opname programmeert.

1 Plaats de band in de vledeorecorder. Druk op TIMER. Druk op de toets ▲ of ▼ om de optie STANDAARD le selecteren en druk vervolgens op de toets ▶ of:

Druk op MENU van de afstandsbediening. Gevolg : Het programmeernenu wordt getoond

Druk op UK om die optie te Kiezen. Gevolg : Het menu TIMER PROGRAMMEREN wordt getoond.

2 Druk op de toets ▶ om de ingangsbron te kiezen.

3 Kies via de toetsen ▲ en ▼ de gewensle zender of kies met de INPUT-toets een van de ingangen AV1, AV2 of AUX ★(SV-675F/SV-671F).

4 Druk op de toets ▶ om de juiste dag van de opname te kunnen opgeven.

5 Stel via de toetsen ▲en ▼de julste dag in.

6 Druk op de toets ▶ om naar de starttijd van de opname te gaan.

7 Stel via de toetsen ▲en ▼ het juiste uur in.

8 Druk op de toets ▶ om naar de minuten te gaan.

9 Stel via de toets ▲ of ▼ de juiste minuten in.

10 Druk op de toets ▶ om naar de eindtijd van de opname te gaan.

11 Stel via de toetsen ▲en ▼ het eindtijdstip in. Gebruik dezelfde procedure als bij instellen van de starttijd.

12 Druk op de toets ▶ om de functie voor de opnamesnelheid (AUTO:SP/LP) te klezen.

13 Druk op de toets ▲ of ▼ om 1e klezen voor de instelling AUTO, SP (normale snelheid) of LP (verlaagde snelheid).(SV-675F/SV-671F/SV-471F)

14 Druk op de toets ▶ om naar de VPS of PDC(V/P)-functie te gaan.

15 Druk op de toets ▲ of ▼ om het VPS of PDC-systeem le aciveren (symbool ON) of uit le zeiten (symbool -).

16 Druk op de toets MENU om het snel programmeren af te sluiten.

17 ruk op de toets VCR STANDBY/ON (STANDBY/ON) om de timer aan te zetten. Gevolg : De videorecorder controleert of op de geplaatste band nog voldoende ruimte vrij is voor de ingestelde opnameperiode.

Bandsnelheid automatisch kiezen: ★ISV-675F: SV-671F/SV-471F De functie "Auto Tape Speed Select" van de videorecorder vergelijkt de tijdsduur van de timer-opname met de resterende vrije ruimte op de gebruikte band. Als er te wenig band resteert om de timer-opname in de AUTO-modus te maken, dan schakelt de videorecorder automatisch om naar de LP-modus. Voorbeeld: Als er maar 40 minuten ruimte op de gebruikte band is en er is een programma van een uur in de AUTO-modus geprogrammeerd, dan neemt de videorecorder 20 minuten in de SP-modus op en schakelt dan om naar LP-modus om de rest van het programma op le nemen.

Geprogrammeerde opnamen controleren en veranderen

U kunt de geprogrammeerde opnamen oproepen, bijvoorbeeld:

◆ ter controle na het programmeren, of
als u wilt nakijken welke programma's er worden opgenomen.

1 Plaats de band in de videorecorder. Druk op TIMER.

Druk op de toets ▲ of ▼ om de optie
STANDAARD te selecteren en druk vervolgens op de toets ▶ of:
◆ Druk op MENU van de afstandsbediening.
Gevolg : Het programmeernenu wordt getcond
◆ Druk op OK om die optie te kiezen
Gevolg : Het menu TIMER PROGRAMMEREN wordt getoond.

2 Ga via de toetsen ▲ en ▼ naar het gewenste programma.
3 Druk op de toets ▲ of▼ om instellingen te kiezen en aan te passen. De vorige pagina geeft meer bijzonderheden.
4 Wanneer u klaar bent, drukt u twee keer op MENU.

Geprogrammeerde opnamen annuleren

U kunt een geprogrammeerde opname altijd weer annuleren wanneer de opname:

♦ foul is opgegeven,
◆ niet meer nodig blijkt.

1 Plaats de band in de videorecorder. Druk op

TIMER

Druk op de toets ▲of ▼ om de optie STANDAARD

te selecteren en druk vervolgens op de toets ▶ of:
◆ Druk op MENU van de afstandsbediening

Gevolg : Het programmeernenu wordt getcond
Druk op OK om die optie te kiezen. Gevolg : Het menu TIMER PROGRAMMEREN wordt getoond.

2 Ga via de toets ▲ ol ▼ naar het programma dat u wilt verwijderen.

3 Druk op CLR/RST om het gekozen programma te

wissen.

Gevolg : Alle informatie over het betreffende programma verdwijnt en het zal niet worden opgenomen.

4 Sluit de functie af door twee keer op MENU te drukken.

Banden afspelen

Met deze functie kunt een eerder opgenomen banden afspelen.

1 Zet de televisie en de videorecorder aan.
2 Doe de af te spelen band in de recorder. Als het llpje van de wisbeveiliging ontbreekt, wordt de band automatisch gestart. Als de band niet automatisch wordt afgespeeld, drukt u op ▶II.
Wanneer een band in de recorder wordt gezet, wordt de band automatisch optimaal gepositioneerd (Digital Auto Tracking). Wanneer tijdens het atspelen het einde van de band wordt bereikt, wordt de band automatisch teruggespoed. Tijdens het atspelen kliest de videorecorder automatisch de juiste videonorm. Uw videorecorder kan niet op NTSC-banden opnemen, maar die banden wel atspelen.
3 Om... Drukt u op ...

te stoppen met afspelen

■ (STOP).

de band te verwijderen

(EJECT).

Beeldafregeling automatisch aanpassen ★(SV-671F/SV-471F/SV-275F/SV-271F)

Met de functie Beeldafregeling kunt u de bandpositie automatisch optimaliseren zodat de best mogelijke beeldkwaliteit wordt verkregen.

Wanneer tijdens het afspelen storende balken of strepen op het beeld verschijnen, past u de beeldafregeling aan door op de toets A.TRK te drukken.

Gevolg

• De instelbalk voor tracking wordt weergegeven.
• Het beeld wordt automatisch aigeregeid.
• De instelbalk verdwijnt wanneer de automatische digitale positionering (digital auto tracking) is voltooid.

Beeldscherpte aanpassen

Uw videorecorder heeft een fijnafregeling waarmee u het beeld optimaal kunt instellen.

Als het beeld tijdens het afspelen ruisbalken of strepen verloont, gebruik dan de PROG/TRK-toetsen (▲ of ▼) / TRK-toetsen (▲ of ▼) om het beeld scherp en stabiel te maken.

Gevolg

• U ziet een instelbalk.
• Het beeld wordt afgeregeld.
• De balk verdwijnt zodra u de toets loslaat.

Intelligente beeldinstelling

Met de Picture functie kunt u de scherpte van het beeld aan uw persoonlijke voorkeur aanpassen.

1 Druk tijdens het afspelen op de MENU-toets. Gevolg : Het programmeernenu verschijnt.
2 Druk op de toetsen ▲,▼,◄ of ► tot de oplie instelling wordt getoond.
3 Druk op OK om die optie te kiezen. Gevolg : Het menu instelling verschijnt.
4 Druk op de toets ▲ of ▼ tot de optie IPC is geselecteerd.
5 Druk op ▶ om de IPC-optie (Intelligent Picture Control). ▶ Als de IPC-optie is ingeschakeld (AAN), dan wordt de beeldscherpte automatisch aangepast.
6 Wilt u de beeldscherpte met de hand aanpassen, schakel de IPC-optie dan eerst UIT.
7 Gebruik de toetsen ◀ of ▶ om de beeldscherpte aan uw wensen aan te passen. ▶ Als u binnen tien seconden geen toets indukt, dan verdwijnt het menu BEELD automatisch.
8 Druk nogmaals op MENU als u klaar bent met instellen.

Intelligente beeldinstelling \*(SV-671F/SV-471F/SV-275F/SV-271F)

Met de Picture functie kunt u de scherpte van het beeld aan uw persoenlijke voorkeur aanpassen.

1 Druk tijdens het afspelen op de IPC-toets.
2 Druk op de toets ▼ om de IPC-optie (Intelligent Picture Control) AAN of UIT te schakelen.

Als de IPC-optie is ingeschakeld (AAN), dan wordt de beeldscherple automatisch aangepasl.
3 Wilt u de beeldscherpte met de hand aanpassen, schakel de IPC-optie dan eerst UIT. Gevolg : Het balkje voor de beeldinstelling verschijnt.
4 Gebruik de toeisen ◀ of ▶ om de beeldscherpte aan uw wensen aan le passen. ▶ Als u binnen lien seconden geen toets indrukt, dan verdwijnt het menu BEELD automatisch.
5 Druk nogmaals op IPC als u klaar bent met instellen.

Formaat 16:9 (Breedbeeld)

Uw videorecorder kan automatisch een 16:9 signaal lezen van de AV2-ingang of een eerder opgenomen 16:9 band. Het kan een 16:9 signaal uitzenden via een 21-pins SCART-kabel.

1 Druk op MENU van de afstandsbediening. Gevolg : Het programmeermenu verschijnt.
2 Druk op de toetsen ▲,▼,◄ of ► tot de optie INSTELLING wordt geloond.
3 Druk op OK om die optie te kiezen. Gevolg : Het menu INSTELLING verschijnt.
4 Druk op de tcets ▲ of ▼ tot de optie 16:9 is geselecteerd.
5 Druk op de tcets ▶ om AUTO → AAN → UIT te selecteren.

AUTO	Stel deze stand in wanneer u een breedbeeld-TV heeft. De videorecorder herkent breedbeeld-TV programma's en normale TV-programma's automatisch wanneer een band wordt algespeeld of wanneer er wordt opgenomen.
AAN	De videorecorder speelt altijd af en neemt altijd op in de stand die overeenkomt met een 16:9 (breedbeeld) TV. Stel deze stand in als de videorecorder geen breedbeeld-TV-programma's kan herkennen met de "AUTO"-stand.
UIT	Stel deze stand in als u geen breedbeeld-TV heeft.

6 Na het instellen drukt u twee keer op MENU om het menu te verlaten.

Videonorm kiezen

Voordat u opneemt of een band afspeelt, kunt u de vereiste videonorm kiezen.

In de stand AUTO, kiest uw videorecorder automatisch de ontvangstnorm.

Wanneer u een band afspeelt, wordt de norm automatisch door uw vidkoreorder gekuzen.

♦ Wanneer u op deze videorecorder een via NTSC opgenomen band aspeelt, stel dan de kleur in die overeenkomt mel die van uw televisie. Als uw TV alleen het PAL-system kent, stel dan NTPB in. Als uw TV meerdere systemen kent (NTSC 4,43 compatibell), stel dan NT4,43 in. U kunt dan volgens de NT4,43 norm opnemen.

1 Druk op MENU van de afstandsbeiciening. Gevolg : Het programmeernenu verschijnt.
2 Druk op de toetsen ▲,▼, ◀ of ▶, tot de optie INSTELLING wordt getoond.
3 Druk op OK om die optie te klezen. Gevolg : Hel menu instelling wordt getoond.
4 Druk op de toets ▲ ol ▼ tot de optie KLEUR SYSTEEM is geselecteerd.
5 Druk op de toets ▶ om AUTO → PAL → SECAM → MESECAM → N/B te kiezen.

AUTO	Wanneer u een band afspeelt, wordt de videonorm automatisch door uw videorecorder gekozen.
B/W Zwart en Wit

6 Na het instellen drukt u twee keer op MENU om het menu te verlaten.

Geluidskanalen kiezen ★( SV-675F/SV-671F)

Druk tijdens het kijken naar een tv-zender of het afspelen van een Hi-Fi opgenomen videoband op de toets AUDIO om het gewenste geluidskanaal te kiezen. Wanneer de toets AUDIO wordt ingedrukt, veranderen het geluidskanaal en de indicator volgens het onderstaande schema:

OSD- weergave	Standaard	Twocstalig geluid	Standaard geluids- weergave
	Geluid in stereo (link- erkanaal en rechterkanaal)	Kanaal I (MAIN)word weergegeven vanaf de linkerspeaker, kanaal II (SUB)word weergegeven vanaf de rechterspeaker.	Mono weergegeven.
	Linkerkanaalword zowel door de linker- als de rechter-speaker weergegeven.	Kanaal I (MAIN)word zowel door de linker- als de rechterspeaker weergegeven.	Mono weergegeven.
	Rechterkanaalword zowel door de linker- als de rechter-speaker weergegeven.	Kanaal II (SUB)word zowel door de linker- als de rechterspeaker weergegeven.	Mono weergegeven.
	Geluidsmix van het linker- en rechterkanaal en het normale geluidsspoor.
	Mono weergegeven.	Kanaal I (MAIN)word zowel door de linker- als de rechterspeaker weergegeven.	Mono weergegeven.

Automatische mute-functie ★ SV-471F/SV-275F/SV-271F)

Met de mute-functie kunt u het geluid tijdelijk uitschakelen.

U schakelt de mute-functie in en uit door op de AUDIO-toels van de alstandsbediening te drukken.

x

Vertraagde weergave (slow motion)

U kunt uw banden vertraagd laten weergeven.

Wanneer een band vertraagd wordt algespeeld, is het geluid uitgeschakeld.

1 Druk:

◆ Op ▶ II om de band af te spelen.
- Op SLOW ( ◎ ◎ ) om de weergavesnelheid te verlagen of te verhogen tot de gewenste weergavesnelheid is bereikt,
- Twee keer op de toets ▶II om terug te keren naar de normale snelheid.

2 Tijdens het afspelen in slow motion kunnen stooreffecten in het beeld optreden. Druk op PROG/TRK (▲ of ▼) /TRK (af) om dit effect tot het minimum te beperken..

Na vijf minuten vertraagde weergave stopt de videorecorder automatisch ter bescherming van: Videorecorder automatisch auf Wiedergabe, um: - de band, - de videnkoppen.

Fragment beeld voor beeld afspelen

U kunt:

◆ de band op een bepaald beeld stilzetten,
◆ en fragmenten beeld voor beeld bekijken.

Tijdens beeld voor beeld weergave staat het geluid uit.

1 Druk op:

◆ ▶II om het afspelen te starten
◆ ▶II om de band op een bepaald beeld stil te
◆ F.ADV (®) om door te gaan met beeld voor beeld atspelen

2 Druk op ▶II om terug te gaan naar de normale weergavesnelheid.

Na vijf minuten beeld voor beeld weergave slopt de videorecorder automatisch ter bescherning van de band en de videokoppen.

Verticale stabiliteit: wanneer u de band beeld voor beeld afspeelt, is het mogelijk det u storingen op het scherm ziet. Druk up de V-Lock-foelsen (7) om dit effect uit een minimum te beperken.

Beeld zoeken, snel vooruit- of terugspoelen

Met Beeld zoeken kunt u snel vooruit- of terugspoelen en zoeken naar een bepaald deel van een band.

1 Druk op PLAY zodat de videorecorder begint met afspelen. Druk tijdens het afspelen op de toets ▶▶ (of ◀◀) en laat deze vervolgens weer los. De videorecorder zoekt nu met een snelheid die vijf keer hoger liegt dan de normale afspeelsnelheid.
2 Om terug te keren naar de normale afspeelmodus drukt u op de toets ▶.
3 Wanneer u op de toets ▶ (of ◀◀) drukt en deze vervolgens INGEDRUKT houdt, zoekt de videorecorder met een snelheid die negen keer hoger ligt dan de normale afspeelsnelheid. Wanneer u de toets ▶ loslaat, gaat de videorecorder door met zoeken met een snelheid die vijf keer hoger ligt dan de normale afspeelsnelheid. Om terug te keren naar de normale afspeelmodus drukt u op de toets ▶.
4 Wanneer u in de modus Beeld zoeken nogmaals op de toets ▶▶ drukt, spoelt de videorecorder op de normale manier snel vooruit.
5 Op dezelfde manier zal de videorecorder in de normale modus snel terugspoelen wanneer u in de modus Beeld zoeken nogmaals op de toets ◀◀◀ drukt.
6 Wanneer u tijdens het terug- (◀◀) of vooruitspoelen (▶▶) op de toets ◀◀ of ▶▶ drukt, gaat de videorecorder over naar de modus Beeld zoeken.

Met indexpunt gemarkeerd gedeelte opzoeken

Bij het begin van een opname zet uw videorecorder automatisch een "indexpunt" op de band.

Met de indexfunctie kunt u snel vooruit- of terugspoelen naar een bepaald indexpunt en de band vanaf dat punt laten afspelen.

De indexpunten zijn als volgt genummerd:

↓
enz.	Vorig fragment	Gedeelte dat wordt afgespeeld	Volgend fragment	enz.

02 01 01 02

Deze videorecorder gebruikt het standaard indexsystem VISS. Daardoor herkent hij ook indexpunten die zijn geplaatst door andere VHS videorecorders die het VISS indexsystem gebruiken, en omgekeerd.

INTRO SCAN

1 Om naar een bepaald indexpunt te zoeken, drukt u op INDEX.
2 Druk op de toets ◀ of ▶, afhankelijk van de richting waarin het gewenste programma zich bevindt.
3 Wanneer een indexpunt wordt aangetroffen, speelt de videorecorder de band gedurende vijf seconden af. Na het afspelen zoekt de videorecorder verder naar het volgende indexpunt.
4 Wanneer u de band vanaf een bepaald indexpunt wilt bekijken, drukt u eenvoudig op ▶II.

Zoeken met Indexpunt overslaan

Deze functie stelt u in staat snel vooruit of terug te spoelen naar een bepaald punt op de band. Wanneer u bijvoorbeeld drie programma's op een band hebt opgenomen en u de band hebt teruggespoeld naar het begin, dan kunt u met deze functie direct naar het begin van programma 2 gaan door simpelweg op de toets INDEX te drukken.

1 Druk op de toets INDEX om te beginnen met het zoeken naar een indexpunt.
2 Druk twee keer op de loets ◀ of ▶. Hierdoor gaat u direct naar het beginpunt van het gewenste programma.
3 U kunt zowel vooruit (druk op ▶) als achteruit (druk op ◀) zoeken naar indexpunten.
4 Om het zoeken naar indexpunten stop te zetten, drukt u op de toets ▶II of ■.

Automatisch herhaald afspelen

U kunt herhaald afspelen instellen om de band continu van het begin tot het eind te laten herhalen.

1 Druk op MENU van de afstandsbedlening. Gevolg : Het programmeernenu verschijnt.
2 Druk op de toetsen ▲,▼,◄ of ►tot de optie EENVOUDIGE BEDIENING wordt getoond.
3 Druk op OK om die optie te kiezen. Gevolg : Het menu EENVOUDIGE BEDIENING wordt getoond.
4 Druk op de toets ▲ of ▼ tot de optie HERHALEN is geselecteerd.

5 Om... Drukt u op ◀ of▶, tot ...

herhaald af te spelen AAN wordt getoond. nlet herhaald af te spelen UIT wordt getoond.

6 Na het instellen drukt u twee keer op MENU om het menu te verlalen.

Interval herhalen

U kunt de functie interval herhalen gebruiken om meerdere keren een bepaald fragment op de band te laten herhalen.

1 Druk op MENU van de afstandsbediening. Gevolg : Het programmeernenu verschijnt.
2 Druk op de toetsen ▲,▼,◄ of ► tot de optie EENVOUDIGE BEDIENING wordt getoond.
3 Druk op OK om die optie te kiezen. Gevolg : Het menu EENVOUDIGE BEDIENING wordt getcond.
4 Druk op de toets ▲ of ▼ tot de optie INTERVAL HERHALEN is geselecteerd.

5 Om ... Drukt op ▶, tot ...

Interval te herhalen 5, 10, 15 op het scherm

verschijnt (kies het aantal

hemalingen. 5,10,15 keer)

Interval herhalen te annulieren UIT wordt getoond.

6 Na het instellen drukt u twee keer op MENU om het menu te verlaten.
7 Om een interval te kiezen tijdens het afspelen, drukt u op de toets INPUT/REPEAT op het gewenste beginpunt. Gevalg: "INTERVAL INSTELLING" verschijnt op het schem.

Druk één of meerdere keren op de toets

INPUT;REPEAT op het gewenste eindpunt.

Gevolg : De band wordt automatischer

teruggespoelo maar het beginpunt. "INTERVAL HERHALEN" verachii

INTERVAL HERHALEN Verschijnt op het scherm.

ShowView UITGEBREID \*(SV-675F/SV-275F)

Om vertragingen en uitlopen te voorkomen, beschikt de videorecorder over de functie ShowView UITGEBREID. Met deze functie kunt u de opnametijd met maximaal 60 minuten uitbreiden.

Gebruik deze functie alleen wanneer PDC niet beschikbaar is of is uitgeschakeld.

1 Druk op MENU van de afstandsbediening. Gevolg : Het programmeemenu verschijnt.
2 Druk op de toetsen ▲,▼,◄ of ► tot de optie EENVOUDIGE BEDIENING wordt getoond.
3 Druk op OK om die optie te kiezen. Gevolg : Het menu EENVOUDIGE BEDIENING wordt getoond.
4 Druk op de tcets ▲ of ▼ tot de optie SHOWVIEW UITGEBR. is geselecteerd.
5 Druk op de tcets ◀ of ▶ om de tijd voor ShowView UITGEBREID met stappen van 10 minuten in te stellen.
6 Wanneer u deze functie wilt uitschakelen, drukt u op de loets ◀ of ▶ tot UIT wordt woergegeven.

Bandteller

De bandteller:

♦ geeft tijdens opnemen en weergeven de verstreken tijd aan (uren, minuten en
♦ wordt op nul gezet wanneer een band in de videorecorder wordt gedaan
◆ helpt u om het begin van een bepaald gedeelte snel te vinden.

Om de resierende tijd correct weer te geven, moet u aangeven welk type videoband wordt gebruikt.

1 Doe een band in de videorecorder.

2 U kunt de teller bij het begin van een beeldfragment op nul zetten:
Druk twee keer op DISP./∅DISPLAY om de bandteller in beeld te krijgen.
Druk op CLR/RST op de plaats waar u de teller op nul wilt zetten.

0:00:00

3 Wanneer u klaar bent.

♦ Begint u met afspelen of opnemen.
◆ Drukt u op de toets ■
- Om snel vooruit of terug te spoelen naar het fragment waar de teller op nul is gezet, drukt u op ◀◀ ol▶.

De videorecorder kan bepaalde informatie, zoals de bandteller, up het televisiescherm weergeven (behalve als u de OSD-functie hebt u ngeschakeld, zic blz. 12).

• een keer indrukken toont de gekozen weergavefunctie, het zendernummer, de opnamesnelheid ★(SV-675F/SV-671F/SV-471F), de datum, de tijd en de tellerstand.
• twee keer indrukken toont alleen de teller
• drie keer indrukken toont de resterende tijd op de band
• na vier keer indrukken verdwijnt de informatie van het televisieschem.

Audio/videokabels aansluiten \*(SV-675F/SV-671F)

Als u een audio/video-apparaat dat over de juiste uitgangen beschikt op de videorecorder wilt aansluiten, kunt u de bij de videorecorder geleverde audio/video-kabels gebruiken.

Voorbeelden :

◆ U wilt een videoband kopieren met behulp van een tweede videovocorder (zie blz. 28)
- U wilt camcorderopnamen afspelen en/of kopieren (zie blz. 28).

- Sluit kabels pas aan nadat u zowel de videoreorder als het TV-toestel hebt uitgezet.

1 Verbind het ene uiteinde van de meogeleverde video-kabel met de VIDEO INPUT ingang aan de voorkant van de videorecorder.

2 Verbind het andere uiteinde van de kabel met de juiste uitgang van het andere apparaat (viderecorder of camcorder).
3 Verbind het ene uiteinde van de audiokabel met de AUDIO INPUT aansluitingen aan de voorkant van de videorecorder.
Let op de kleurcudering voor het linker- en het rechter geluidskanaal.

4 Doe de plugjes aan de andere kant van de audlokabel in de julste ingangen van het andere apparaat (videorecorder, camcorder of geluidsinstallatie).

Naadloze beeldwisselingen tussen opnamen (Edit)

Met deze functie kunt u op een bepaalde plaats van de band een nieuwe opname starten, waarbij de overgang tussen de vorige en de nieuwe opname vlociend verloopt.

1 Doe de band waarop u wilt opnemen in uw videorecorder.
2 Druk op de spelen. ▶ II, toets om de band af te
3 Op de plaats waar u de nieuwe opname wilt laten beginnen, drukt u op de ▶II-toets.
4 Druk zo nodig nogmaals op de F.ADV-toets ( ) om beeld voor beeld verder te gaan naar de exacte plaats waar u de opname wilt starten.
5 Laat de videorecorder op het stilstaande beeld staan en houdt de REC-toets minimaal 1 seconde ingedrukt om de functie Assemble Edit te activeren. Gevolg : Het opnamesymbool knippert in het display.
6 Kies de bron waarvan u wilt opnemen:
- Gebruik de PROG/TRK-toetsen (▲ of ▼) of PROG-toetsen (▲ of ▼) om een televisiezender te klezen.
Gebruik de INPUT-toets om te kiezen uit de ingangen AV1, AV2 of AUX *(SV-675F/ SV-671F).
7 Druk op de ►II-hoels om de opname te starten.
8 Als u klaar bent met opnemen, drukt u op ■

Opnemen vanaf een andere video-recorder of camcorder

U kunt met uw videorecorder banden kopieren vanuit een andere videorecorder of een camcorder.

U maakt inbreuk op auteurs- en eigendomstrechten wanneer u banden kopieert of opnieuw opneemt, in welke vorm ook, zonder uitdrukkelijke toestemming van de eigenaars van de betreffende rechten.

1 Sluit de videorecorder waarvandaan de band moet worden gekopieerd aan op de RCA audio- en video-ingangen aan de voorkant van uw videorecorder, zoals aangegeven op pagina 29. ★SV-675F/SV-671F/SV-452F) Als de andere videobron geen stereogeluid geeft, sluit dan alleen een geluidsverbinding aan op de ingang voor het linkerkanaal.
2 Doe een lege band in uw videorecorder.
3 Doe de te kopiëren band in het andere apparaat (videorecorder of camcorder).
4 Kies via de INPUT-toets op uw eigen videorecorder de juiste ingang: ◆ AV1 of AV2 als u de SCART-connector gebruikt ◆ AUX ★(SV- 675F/SV-671F) als u de RCA ingang gebruikt.
5 Start de weergave van de 1e kopiëren band.
6 Houd op uw eigen videorecorder de REC-toets minimaal 1 seconde ingedrukt om de opname te starten.
7 Na het kopiëren drukt u bij beide videorecorders op de ■ -toets.
Als u tijdens het kopiëren wilt meekijken: ◆ moet uw videorecorder op de televisie zijn aangesloten (zie blz. 7).

TV-toetsen op afstandsbediening ★(SV-675F)

De afstandsbediening van uw videorecorder bedient TV's van Samsung en daarmee compatibele merken.

Via de volgende stappen kunt u nagaan of uw TV-toestel hiervoor geschikt is.

1 Zet de TV aan.
2 Richt de afstandsbediening op het TV-toestel.
3 Houd de TV-toets ingedrukt en geef via de cijfertoetsen de tweecijferige code op die bij uw merk televisie hoort.

Merk Code Merk Code

Gevolg : Gevolg: Als uw TV-toestel geschikt is voor de afstandsbediening, dan wordt het uitgeschakeld. Het toestel is nu geprogrammeerd voor bediening via uw afstandsbediening.

Als bij het merk van uw TV diverse codes staan, probeer die dan uit tot u de code vindt waar uw TV op reageert.
Als u de batterijen in de afstandsbediening vervangl, dan moet u via de aangegeven handelingen de code opnieuw programmeren.
U kunt uw TV nu via de hieronder aangegeven toetsen bedienen.

Toets	Functie
TV STANDBY/ON	TV-toestel in- of uitschakelen.
TV of videorecorder	Omschaxelen tussen de standen TV en video- recorder. In de videorecorder-stand zijn alleen de VOL-toetsen (+ of -) en de toets TV STANDBY/ON te gebruiken.
-/-	Tweecijferig programmanummer opgeven.Voorbeeld: Voor programma 12, drukt u eerst op -- en dan op de cijlertoetsen 1 en 2.
INPUT	Externe signaalbron klezen.
VOL(+ of-)	Volume van TV regelen.
PROG/TRK(▲ oder ▼)	Een andere zender klezen.
DISP.'○	Omschaxelen tussen externe signaalbron en de tuner in de TV.

Het kan zijn dat bepaalde functies bij uw TV niet werken. Gebruik in dat geval voor die functies de afstandsbediening die bij uw TV werd geleverd.

Automatisch uitschakelen

De videorecorder zal automatisch uitschakelen als er geen signaal meer wordt ontvangen.

1 Druk op MENU van de afstandsbediening. Gevolo : Het programmeernenu verschijnt.
2 Druk op de toetsen ▲:▼:◄ of ► tot de optie EENVOUDIGE BEDIENING wordt getoond.
3 Druk op OK om die optie te kiezen. Gevalg : Het menu EENVOUDIGE BEDIENING wordt getoond.
4 Druk op de toets ▲ of ▼ tot de optie AUTO UITSCHAKELEN is geselecteerd.
5 Druk op ▶ Door een willekeurige toets in te drukken schakelt de videorecorder weer in.

6 Na het instellen drukt u twee keer op MENU om het menu te verlaten.

Technische gegevens

Het ontwerp en de technische gegevens kunnen zonder kennisgeving worden gewijzigd.

Model	SV-675F/SV-671F	SV-471F/SV-275F/SV-271F
OpnamesysteemKoppen	VHS PAL/SECAM standaard VHS PAL/SECAM standaardVideo: 4 roterende koppenHFi-audio: 2 roterende koppenAudio/besturing: 1 stationaire kopWissen: 1 wiskop over volledig spoor	Video: 4 roterende koppen(SV-471F)Video: 2 roterende koppen(SV-275F/SV-271F)Audio/besturing: 1 stationaire kopWissen: 1 wiskop over volledig spoor
OntvangstbereikTelevisiesysteemLuminantieKleursysteem	VHF-I, VHF-III, UHF, HyperbandSTANDARD L?L & B/G-A2/NICAMFM azimuth opnamePAL/SECAM/MESECAM/NT4.43:Directe opname met verlaagde subdrager en faseverschulvingPAL, NTSC4.43, NTSCweergave op PAL tv	VHF-I, VHF-III, UHF, HyperbandSTANDARD L?L & B/GFM azimuth opnamePAL/SECAM/MESECAM/NT4.43:Directe opname met verlaagde subdrager en faseverschulvingPAL, NTSC4.43, NTSCweergave op PAL tv
BandsnelheidSpeelduurSnelspoelen	SP 23,39 mm/sLP 11,69 mm/sSP 3 uur (band E-180)LP 6 uur (band E-180)100 s voor E-180 band	SP 23,39 mm/sLP 11,69 mm/s (SV-471F)SP 3 uur (band E-180)LP 6 uur (band E-180)(SV-471F)100 s voor E-180 band
VIDEOIngangUitgangSignaal/ruisafstandHorizontale resolutie
AUDIOIngangUitgangWow en flutter (WTD)Signaal/ruisafstandFrequentiebereik	-8 dBm, 47 kohm ongebalanceerd-8 ± 3 dBm, 1 kohm ongebalanceerdMaximaal 0,4 % (SP)Minimaal 68 dB (IHF A filter)20 Hz - 20 kHz	-8 dBm, 47 kohm ongebalanceerd-8 ± 3 dBm, 1 kohm ongebalanceerdMaximaal 0,4 % (SP)Minimaal 42 dB (IHF A filter)100 Hz - 8 kHz
NetspanningOpgenomen vermogen Ong.OmgevingstemperatuurRelatieve luchtvochtigheidGewichtAlmetingen (b x h x d)	220-240V~, 50 Hz17 W 5 °C - 40 °C10 % - 75 %2,8 kg (netto)360 x 84 x 240 mm	220-240V~, 50 Hz15 W5 °C - 40 °C10 % - 75 %2,8 kg (netto)360 x 84 x 240 mm

Problemen oplossen

Voer de volgende eenvoudige controles uit voordat u contact opneemt met de technische dienst van Samsung.

Probleem Toelichting/Oplossing

Geen spanning ◆ Kijk of de stekker in het stopcontact zit.◆ Hebt u de toets videorecorder VCR STANDBY/ON (STANDBY/ON) ingedrukt?
U kunt geen videoband plaatsen	◆ Schuif een band altijd met het venster naar boven gericht en met het beveiligingslipje naar u toe in de videorecorder.
TV-programma werd niet opgenomen	◆ Controleer of de videorecorder goed is aangesloten (vooral de antenne-ingang).◆ Is de tuner van de videorecorder goed ingesteld?◆ Controleer of het beveiligingslipje van de band intact is.
Opname via timer is mislukt ◆	Hebt u op VCR STANDBY/ON (STANDBY/ON) gedrukt om de timer aan le zetten?◆ Controleer de ingestelde start- en sloptijden voor de opname.◆ Als de netspanning tijdens een timer-opname (lijdelijk) is weggevallen, dan is de opname mislukt.
Geen beeld of alleen vervormd beeld ◆ Zorg dat u geen voorbespeelde band gebruikt.
U kunt niet naar TV-programma's kijken de	◆ Controleer de verbindingen tussen de antenne, de videorecorder en TV.
Als u tijdens het afspelen op de►II-toets drukt, dan vertoont het van de stilstaande beeld ruisbalken of strepen	◆ Deze storingen treden soms op in een stilstaand beeld, afhankelijk kwaliteit van de band. Met de PROG/TRK-toetsen (▲ of ▼)/ TRK-toetsen (^ of ▼) kunt u het effect zo gering mogelijk maken.
Videokoppen schoonmaken	◆ Als de beeldkwaliteit bij het afspelen van verschillende videobanden slecht is, zijn de videokoppen misschien vuil. Dit is geen vaak optredende fout. Maak de koppen alleen schoon als dit probleem optreedt. Lees eerst alle instructies die bij de reinigingscassette zijn geleverd en volg die nauwkeurlig op, want onjulst schoonmaken kan de koppen onherstelbaar beschadigen.

Als u met deze suggesties het probleem niet kunt oplossen, verzamel dan het volgende:

◆ de typeaanduiding en het serienummer, die achter op uw videorecorder staan,
◆ uw garantiebewijs,
◆ een duidelijke omschrijving van het probleem.

Neem vervolgens contact op met uw leverancier.

TV Frequentietabel (Systeem B/G)

002~012	CCIR STD VHF	244~250	MOROCCO
013~020	ITALY	251~255	BELGUIM
021~069	CCIR STD UHF	071~075	CCIR CABLE
201~241	CCIR STD CABLE

DISP

CH

Band

Fp

STD

DISP

CH

Band

Fp

STD

DISP

CH

Band

Fp

STD

002

02 V-H

48.25

CCIR

060

£50 UH-F

78.25 CCIR

151 Q1

V-H

43.25 Ang

Ma

003

03 V-H

55.25

CCIR

061

£51 UH-F

79.25 CCIR

152 Q2

V-H

52.25 Ang

Ma

004

04 V-H

62.25

CCIR

062

£52 UH-F

79.25 CCIR

153 Q3

V-H

60.25 Ang

Ma

005

05 V-H

17.25

CCIR

063

£53 UH-F

80.25 CCIR

154 Q4

V-H

175.25

S Am

006

08 V-H

18.25

CCIR

064

£54 UH-F

81.25 CCIR

155 Q5

V-H

183.25

S Am

007

07 V-H

18.25

CCIR

065

£55 UH-F

82.25 CCIR

156 Q6

V-H

191.25

S Am

008

08 V-H

19.25

CCIR

066

£56 UH-F

83.25 CCIR

157 Q7

V-H

199.25

S Am

009

09 V-H

20.25

CCIR

067

£57 UH-F

83.25 CCIR

158 Q8

V-H

207.25

S Am

010

10 V-H

21.25

CCIR

068

£58 UH-F

84.25 CCIR

159 Q9

V-H

215.25

S Am

011

E11

V-H

217.25

CCIR

069

£59 UH-F

85.25 CCIR

160 Q10

V-H

223.25

S Am

012

12 V-H

22.25

CCIR

071 X

V-L 69.25 CCIR

161 I1

V-H

231.25

S Am

013 A

V-L 53.

Italy

072 Y

V-L 76.25 CCIR

162 I3

V-H

247.45

S Am

014 B

V-L 62.25

Italy

073 Z

V-L 83.25 CCIR

201 H1 V-H

49.75 OIRT

015 C

V-L 82.25

Italy

074 Z-1

V-L 90.25 CCIR

202 H2 V-H

59.25 OIRT

016 D

V-H

175.25

Italy

075 Z-2

V-L 97.25 CCIR

203 H3 V-H

77.25 OIRT

017 E

V-H

183.25

Italy

101 Q1 V-L 105.25 CCIR

204 M4 V-H

85.25 OIRT

018 F

V-H

192.25

Italy

102 Q2 V-L 112.25 CCIR

205 R5 V-H

93.25 OIRT

019 G

V-H

201.25

Italy

103 Q3 V-L 119.25 CCIR

206 N6 V-H

175 Q5 OIRT

020 H

V-H

210.25

Italy

104 Q4 V-L 126.25 CCIR

207 N7 V-H

183 Q6 OIRT

021 B1

UH

471.25

CCIR

105 Q5 V-L 133.25 CCIR

208 N8 V-H

191 Q5 OIRT

022 B2

UH

47.25

CCIR

106 Q6 V-L 140.25 CCIR

209 N9 V-H

199 Q5 OIRT

023 B3

UH

48.25

CCIR

107 Q7 V-H

147.25 CCIR

210 N10 V-H

207.25 OIRT

024 B4

UH

49.25

CCIR

108 Q8 V-H

154.25 CCIR

211 H11

V-H

215.25

OIRT

025 B5

UH

50.25

CCIR

109 Q9 V-H

161.25 CCIR

212 H12 V-H

225.25 OIRT

026 B6

UH

51.25

CCIR

110 S10 V-H

68.25 CCIR

244 W4 V-H

163 Q5 Moroo

027 B7

UH

51.25

CCIR

111 S11

V-H

231.25 CCIR

245 W5 V-H

171 Q5 Moroo

028 B8

UH

52.25

CCIR

112 S12 V-H

238.25 CCIR

246 W6 V-H

173 Q5 Moroo

029 B9

UH

53.25

CCIR

113 S13 V-H

245.25 CCIR

247 W7 V-H

185 Q5 Moroo

030 B10

UH

54.25

CCIR

114 S14 V-H

252.25 CCIR

248 W8 V-H

198 Q5 Moroo

031 B11

UH

55.25

CCIR

115 S15 V-H

259.25 CCIR

249 W9 V-H

205 Q5 Moroo

032 B12

UH

56.25

CCIR

116 S16 V-H

266.25 CCIR

250 M10 V-H

211.25 Moroo

033 B13

UH

56.25

CCIR

117 S17 V-H

273.25 CCIR

251 J1 V-H

228 Q5 Belgum

034 B14

UH

57.25

CCIR

118 S18 V-H

280.25 CCIR

252 J2 V-H

234 Q5 Belgum

035 B15

UH

58.25

CCIR

119 S19 V-H

287.25 CCIR

253 J3 V-H

242 Q5 Belgum

036 B16

UH

59.25

CCIR

120 S20 V-H

294.25 CCIR

254 J4 V-H

250 Q5 Belgum

037 B17

UH

59.25

CCIR

121 S21 V-H

303.25 CCIR

255 J5 V-H

258 Q5 Belgum

038 B18

UH

60.25

CCIR

122 S22 V-H

311.25 CCIR

039 B19

UH

61.25

CCIR

123 S23 V-H

319.25 CCIR

040 B20

UH

62.25

CCIR

124 S24 V-H

327.25 CCIR

041 B21

UH

63.25

CCIR

125 S25 V-H

335.25 CCIR

042 B22

UH

63.25

CCIR

126 S26 V-H

340.25 CCIR

043 B23

UH

64.25

CCIR

127 S27 V-H

351.25 CCIR

044 B24

UH

65.25

CCIR

128 S28 V-H

359.25 CCIR

045 B25

UH

66.25

CCIR

129 S29 V-H

367.25 CCIR

046 B26

UH

67.25

CCIR

130 S30 V-H

375.25 CCIR

047 B27

UH

67.25

CCIR

131 S31 V-H

383.25 CCIR

048 B28

UH

68.25

CCIR

132 S32 V-H

391.25 CCIR

049 B29

UH

69.25

CCIR

133 S33 V-H

399.25 CCIR

050 B30

UH

70.25

CCIR

134 S34 V-H

407.25 CCIR

051 B31

UH

71.25

CCIR

135 S35 V-H

415.25 CCIR

052 B32

UH

71.25

CCIR

136 S36 V-H

420.25 CCIR

053 E53

UH F

27.25 CCIR

137 S37 UH F

431.25 CCIR

054 E54

UH F

35.25 CCIR

138 S38 UH F

439.25 CCIR

055 E55

UH F

43.25 CCIR

139 S39 UH F

447.25 CCIR

056 E56

UH F

51.25 CCIR

140 S40 UH F

455.25 CCIR

057 E57

UH F

59.25 CCIR

141 S41 UH F

463.25 CCIR

058 E58

UH F

67.25 CCIR

142 A V-L

42.25 CCIR

059 E59

UH F

75.25 CCIR

143 H1

V-L 45.25 CCIR

NL-32

TV Frequentietabel (Systeem L/L')

001~004	L 101~118	CATV
005~010	L-VHF	120~142 CATV
021~069	L-UHF	170~199 CATV
070~085	CATV	201~221 CATV

DISP

CH

Band

Fp

STD

DISP

CH

Band

Fp

STD

DISP

CH

Band

Fp

STD

001

A

V-L 47.75 L

070

8

V-L 116.75

CATV

172

42

V-L 141

75

CATV

002

B

V-L 55.75 L

071

9

V-L 128.75

CATV

173

33

V-H 152

25

CATV

003

C

V-L 62.50 L

072

D

V-L

140.75

CATV

174

34

V-H 153

75

CATV

004

D

V-L 63.75 L

073

E

V-H 152.75

CATV

175

35

V-H 173

25

CATV

005

E

V-H 178.00 L

074

F

V-H 164.75

CATV

176

36

V-H 183

75

CATV

006

F

V-H 184.00 L

075

G

V-H 178.75

CATV

177

37

V-H 194

25

CATV

007

G

V-H 192.00 L

076

H

V-H 188.75

CATV

178

38

V-H 204

75

CATV

008

H

V-H 200.00 L

077

V-H 200.75

CATV

179

39

V-H 215

25

CATV

009

I

V-H 208.00 L

078

V-H 212.75

CATV

180

40

V-H 226

75

CATV

010

J

V-H 216.00 L

079

K

V-H 224.75

CATV

181

41

V-H 236

25

CATV

021

K

UHF 47.25 CCIR

080

L

V-H 238.75

CATV

182

42

V-H 246

75

CATV

022

K

UHF 47.95 CCIR

081

M

V-H 248.75

CATV

183

43

V-H 257

25

CATV

023

K

UHF 45.25 CCIR

082

N

V-H 260.75

CATV

184

44

V-H 287

75

CATV

024

K

UHF 48.25 CCIR

083

O

V-H 274.75

CATV

185

45

V-H 278

25

CATV

025

K

UHF 50.25 CCIR

084

P

V-H 284.75

CATV

186

46

V-H 288

75

CATV

026

K

UHF 51.25 CCIR

085

Q

V-H 298.75

CATV

187

47

V-H 299

25

CATV

027

K

UHF 51.95 CCIR

101

P

V-H 307.25

CATV

188

48

V-H 339

75

CATV

028

K

UHF 52.25 CCIR

102

Q

V-H 319.25

CATV

189

49

V-H 320

25

CATV

029

K

UHF 53.25 CCIR

103

R

V-H 329.25

CATV

190

50

V-H 330

75

CATV

030

K

UHF 54.25 CCIR

104

A

V-H 331.25

CATV

191

51

V-H 341

25

CATV

031

K

UHF 55.25 CCIR

105

S

V-H 339.25

CATV

192

52

V-H 351

75

CATV

032

K

UHF 56.25 CCIR

106

Q

V-H 347.25

CATV

193

53

V-H 352

25

CATV

033

K

UHF 57.25 CCIR

107

P

V-H 358.25

CATV

194

54

V-H 373

75

CATV

034

K

UHF 57.25 CCIR

108

Q

V-H 363.25

CATV

195

55

V-H 383

25

CATV

035

K

UHF 58.25 CCIR

109

P

V-H 371.25

CATV

196

56

V-H 383

75

CATV

036

K

UHF 59.25 CCIR

110

Q

V-H

370.25

CATV

197

57

V-H 404

25

CATV

037

K

UHF 59.25 CCIR

111

I

V-H

387.25

CATV

198

58

V-H 414

75

CATV

038

K

UHF 60.25 CCIR

112

J

V-H

396.25

CATV

199

59

V-H 426

25

CATV

039

K

UHF 61.25 CCIR

113

J

V-H

406.25

CATV

201

H1 V-H

303.25

CATV

040

K

UHF 62.25 CCIR

114

J

V-H

411.25

CATV

202

H2 V-H

311.25

CATV

041

K

UHF 63.25 CCIR

115

J

V-H

419.25

CATV

203

H3 V-H

319.25

CATV

042

K

UHF 63.25 CCIR

116

J

UHF

427.25

CATV

204

H4 V-H

327.25

CATV

043

K

UHF 64.25 CCIR

117

J

UHF

435.25

CATV

205

H5 V-H

335.25

CATV

044

K

UHF 65.25 CCIR

118

J

UHF

443.25

CATV

206

H6 V-H

343.25

CATV

045

K

UHF 66.25 CCIR

120

Q

V-L 120.25

CATV

207

H7 V-H

351.25

CATV

046

K

UHF 67.25 CCIR

121

T

V-L 128.25

CATV

208

H8 V-H

359.25

CATV

047

K

UHF 67.25 CCIR

122

Z

V-L 136.25

CATV

209

H9 V-H

367.25

CATV

048

K

UHF 68.25 CCIR

123

Z

V-L 144.25

CATV

210

H10 V-H

375.25

CATV

049

K

UHF 69.25 CCIR

124

J

V-H 152.25

CATV

211

H11

V-H

383.25

CATV

050

K

UHF 70.25 CCIR

125

J

V-H 160.25

CATV

212

H12 V-H

391.25

CATV

051

K

UHF 71.25 CCIR

126

J

V-H 168.25

CATV

213

H13 V-H

399.25

CATV

052

K

UHF 71.25 CCIR

127

J

V-H 178.25

CATV

214

H14 V-H

407.25

CATV

053

K

UHF 72.25 CCIR

128

J

V-H 184.25

CATV

215

H15 V-H

415.25

CATV

054

K

UHF 73.25 CCIR

129

J

V-H 192.25

CATV

216

H16 V-H

423.25

CATV

055

K

UHF 74.25 CCIR

130

Q

V-H 200.25

CATV

217

H17 U-H

431.25

CATV

056

K

UHF 75.25 CCIR

131

J

V-H 208.25

CATV

218

H18 U-H

439.25

CATV

057

K

UHF 75.25 CCIR

132

Q

V-H 218.25

CATV

219

H19 U-H

447.25

CATV

058

K

UHF 75.25 CCIR

133

Q

V-H 224.25

CATV

220

H20 U-H

456.25

CATV

059

K

UHF 75.25 CCIR

134

Q

V-H 238.25

CATV

221

H21 U-H

463.25

CATV

060

K

UHF 75.25 CCIR

135

Q

V-H 248.25

CATV

061

K

UHF 75.25 CCIR

136

Q

V-H 248.25

CATV

062

K

UHF 75.25 CCIR

137

Q

V-H 256.25

CATV

063

K

UHF 80.25 CCIR

138

Q

V-H 264.25

CATV

064

K

UHF 81.25 CCIR

139

Q

V-H 272.25

CATV

065

K

UHF 82.25 CCIR

140

Q

V-H 288.25

CATV

066

K

UHF 83.25 CCIR

141

Q

V-H 288.25

CATV

067

K

UHF 83.25 CCIR

142

Q

V-H 298.25

CATV

068

K

UHF 84.25 CCIR

170

T

V-L 120.75

CATV

069

K

UHF 85.25 CCIR

171

T

V-L 131.25

CATV

NL-33

BELGIUM

De batterijen die in dit product worden gebruikt bevatten stoffen die schadelijk zijn voor het milieu.

Gooi daarom nooit

batterijen bij het gewone huisvuil.

Laat bij voorkeur de

batterijen door uw vakhandelaar vervangen of lever de batterijen in bij de chemocar of een

innamepunt voor oude batterijen in uw gemeente indien u de batterijen zelf verwisselt.
