GEBRUIKSAANWIJZING ETH 3240 BAUKNECHT

WAARSCHUWINGEN EN ALGEMENE AANWIJZINGEN bldz. 40

GEBRUIK VAN DE KOOKPLAAT bldz. 41

RAADGEVINGEN VOOR HET KOKEN bldz. 42

SCHOONMAKEN VAN DE GLASKERAMISCHE KOOKPLAAT bldz. 43

INSTALLEREN VAN HET KOOKVLAK bldz. 45

1. Verwarmingsplaat ∅ 145
2. Verwarmingsplaat ø 210
3. Verwarmingsplaat ø 145
4. Haloring plaat ø 180
5. Signaleringslampjes
6. Telescopische bedieningsknoppen
7. Algemeen signaleringslampie

ETHF 3240

1. Haloring plaat ø 145
2. Haloring plaat ø 210
3. Verwarmingsplaat ø 145
4. Verwarmingsplaat ø 180
5. Signaleringslampjes
6. Telescopische bedieningsknoppen
7. Algemeen signaleringslampie

ETH 3240

1. Haloring plaat ø 145
2. Verwarmingsplaat ø 210
3. Verwarmingsplaat ø 145
4. Haloring plaat ø 180
5. Signaleringslampjes
6. Telescopische bedieningsknoppen
7. Algemeen signaleringslampie

ETK 3440

1. Verwarmingsplaat ø 145
2. Verwarmingsplaat ø 210
3. Verwarmingsplaat ø 145
4. Verwarmingsplaat ø 180
5. Signaleringslampjes
6. Telescopische bedieningsknoppen
7. Algemeen signaleringslampie

ALVORENS DE KOOKPLAAT TE GEBRUIKEN

• Lees vo'o'r het gebruik aandachtig de instructies en bewaar het boekje om het zo nodig later opnieuw kunnen raadplegen.
• Controleer of het keramische vlak geen breuken vertoont.
• Laat het verpakkingsmateriaal (plastic zakken, piepschuim, het schoonmaakschrapertje, enz.) niet in handen van kinderen vallen, daar deze een bron van gevaar kunnen zijn.

MILIEUVRIENDELIJKE WENKEN

Het behandelen van verpakking en afval

- Werp de verpakking van Uw apparaat niet in de vuilnisbak maar selecteer de verschillende soorten materiaal (bijv. karton, polystyreen) en breng deze, volgens de plaatselijke voorschriften, naar de hiervoor bestemde depots.

- Dit apparaat mag alleen gebruikt worden voor het doel waarvoor het expliciet ontworpen is, namelijk als "kookapparaat".

WAARSCHUWINGEN EN ALGEMENE AANWIJZINGEN

- Zet het apparaat niet in werking wanneer het beschadigd is; raadpleeg in twijfelgevallen uw handelaar.

- Voer de aansluiting, de montage en de installatie uit volgens de aanwijzingen van de fabrikant. Raadpleeg in twijfelgevallen een gespecialiceerd vaktechnicus. De elektrische aansluitingen moeten in overeenstemming zijn met de aanwijzingen zoals aangegeven op het typeplaatje.

- De veiligheid van het elektrische systeem van het apparaat wordt alleen gegarandeerd wanneer de aardleiding van de huishoudelijke installatie volgens de regels is uitgevoerd.

- Vermijd het gebruik van meervoudige stopcontacten en verlengsnoeren.

- Reparaties en interventies op het apparaat mogen uitsluitend door een gespecialiseerd vaktechnicus worden uitgevoerd.

- Schakel bij een storing of gedurende onderhoud de veiligheidsvoorziening buiten werking. Haal de steker uit het stopcontact - trek hierbij niet aan het snoer.

- Zet het apparaat alleen aan wanneer alle beschikbare veiligheidsvoorzieningen zijn aangebracht.

- Wanneer er een breuk in het glaskeramische oppervlak zou zijn, stel dan de hoofdschakelaar buiten werking en waarschuw de Service Dienst.

- Zet geen in aluminiumfolie gewikkeld voedsel of voedsel in plastic dozen op de hete platen.

- Koppel apparaten die niet meer gebruikt worden los en maak ze onbruikbaar. Breng het apparaat daarna naar de plaats die voorzien is voor het opruimen van groot vuil.

- De fabrikant is niet verantwoordelijk voor eventuele schade veroorzaakt door een onjuist gebruik (bijv. verwarmen van de omgeving). Het gebruik van welk elektrisch apparaat dan ook brengt het in acht nemen van enige fundamentele veiligheidsregels met zich mee. In het bijzonder:

- De glaskeramische kookplaat heeft een goede mechanische weerstand; zouden zich door erop vallen van zware voorwerpen of door harde klappen breuken voordoen, gebruik de kookplaat dan niet. Waarschuw onmiddellijk de Service Dienst.

- Gebruik de kookplaat niet als werkvlak en plaats er geen voorwerpen op.

- Zet geen plastic dozen op de kookplaat.

- Controleer vo'o'r u de kookplaat in werking stelt of de kookzones en de bodem van de pannen schoon zijn.

- Wanneer de plaat in werking is, is het oppervlak van de kookzones erg heet; houd daarom kinderen uit de buurt.

40

- Wanneer u met vet en olie aan het koken bent, blijf dan in de buurt; wanneer deze oververhit raken, kunnen ze in brand vliegen.

- Laat de kookzones niet leeg werken.

- Pas op dat elektrische snoeren (bijv. van kleine huishoudelijke apparaten) niet in aanraking komen met de hete delen van de kookplaat.

- Laat geen poetslapjes van synthetisch materiaal, plastic materiaal of plastic keukengerei op de kookzones liggen, daar ze in brand kunnen vliegen.

- Vermijd het verschuiven van de pannen op de kookplaat, om krassen, strepen, enz. te voorkomen.

- Gebruik voor een beter rendement pannen van roestvrij staal met vlakke bodem en met een diameter die overeenkomt met die van de kookzone

- Vermijd knoeien van suiker of suikerhoudende stoffen op de kookplaat. Gebeurt dit toch, maak het vlak dan zorgvuldig schoon volgens de aanwijzingen voor schoonmaken.

- De gebruikszones zijn goed zichtbaar afgetekend op de kookplaat.

- Het aanzetten, regelen en uitzetten van de kookzones gebeurt door middel van de bedieningsknoppen op het fornuis; ze dragen de nummers van 0 tot 12. Bij elke waarde op de knop hoort een corresponderend kookvermogen.

- De kookplaat is voorzien van 4 signaallampjes die aangeven dat de kookzones erg heet zijn. Deze signaallampjes gaan aan zodra de kookzones zo heet worden dat ze verbrandingen kunnen veroorzaken. Deze indicatoren blijven ook na uitschakelen van de overeenkomstige kookzones aan; ze gaan pas uit wanneer de zones geen gevaarlijke temperatuur meer hebben.

- Een speciaal mecanisme maakt het mogelijk de bedieningsknoppen optillen, waardoor de zich eronder bevindende zones gemakkelijker kunnen worden schoongemaakt. Na het schoonmaken de bedieningsknoppen weer in de oorspronkelijke stand terugzetten.

Bedieningsknop Geschikt voor:
12 Water koken voor deegwaren
10-11 Frituren: patates frites, vis; braden van vlees, bijv. poulet
9-10 Bakken van aardappelen, braden van lendestuk, bieflapje, cordon bleu
8-9 Braden van vlees, wiener schinitzel, bieflapje, omelet, hamburger
7-8 Zacht braden, worstjes, lever, eieren, beignets
5-6 Koken van grote hoeveelheden voedsel, zoals: soepen
4-5 Gestoomde groenten
3-4 Stoofschotel van groenten en vlees, gekookte vis
2-3 Koken van rijstepap
1-2 Rijst en gerechten op basis van melk en eieren; stomen van kleine hoeveelheden bijv. van aardappelen, groenten; opwarmen van kant en klare gerechten
1 Omeletten; delicate sauzen; smelten van boter, chocola en gelatine
0 Stand uit

De gegevens van de tabel zijn indicatief.

RAADGEVINGEN VOOR ENERGIEBESPARING

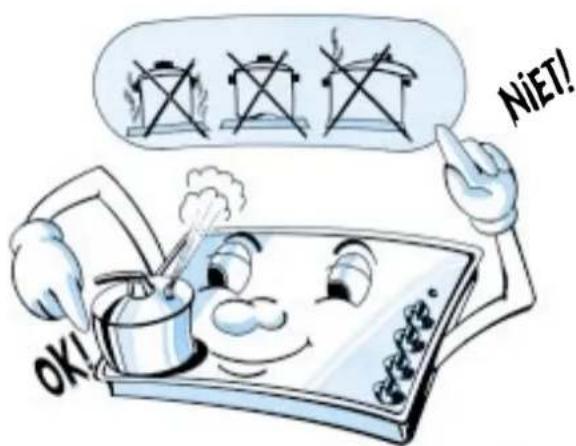

• De diameter van de bodem van de pan moet overeenkomen met de diameter van de kookplaat of mag iets groter zijn, maar nooit kleiner.
• Gebruik pannen met een vlakke bodem.
• Kook zo veel mogelijk met deksel op de pan. Zo kunt u met een kleiner vermogen volstaan.
• Kook groenten, aardappelen enz. met weinig water, om de kooktijden te verkorten.
• Gebruikt u een snelkookpan, dan verkrijgt u nog een extra besparing aan elektrische energie en ook worden de kooktijden verkort.

SCHOONMAKEN VAN DE GLASCHERAMISCHE KOOKPLAAT

Belangrijk!

Het glaskeramische kookplaten moet gebruikt en onderhouden worden volgens de aanwijzingen van dit instructieboekje.

Alleen zo zal het apparaat er goed uit blijven zien en lang meegaan.

Wanneer de Service Dienst geroepen zou worden om aankoekingen te verwijderen, voroorzaakt door ondoelmatig gebruik of door slecht onderhoud, dan zullen de kosten voor uw rekening zijn, ook al is dit nog binnen de garantieperiode.

Hetzelfde geldt voor eventuele vervanging van beschadigde decoraties van het kookplateau.

Aan te raden schoonmaakmiddelen

• Schone doeken of keukenpapier

- Afwasmiddelen

- "Sidol" voor roestvrij staal of "Stahlfix"

• "Cera-Fix"

- Reinigingskrabber

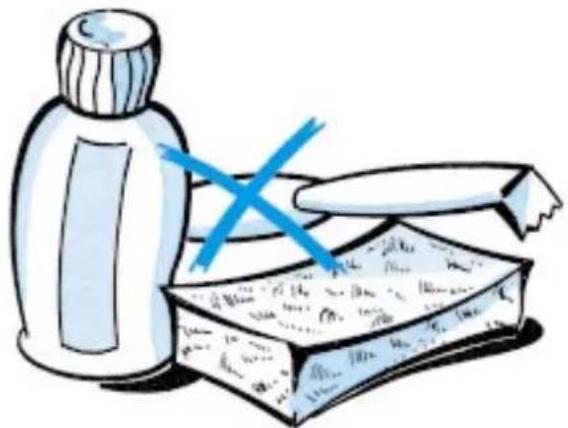

Af te raden schoonmaakmiddelen

• Schuurpoeders
- Schurende of agressief werkende middelen, schoonmaakproducten of spray's voor ovens, oplosmiddelen voor vlekken of roestplekken, pasta's om handen te reinigen, bleekmiddelen.
- Sponzen met schuurvlak
• Pannensponsjes
• Staalwol

Fundamentele adviezen voor het schoonmaken

• Gebruik nooit doeken of sponzen die gebruikt zijn voor het schoonmaken van andere dingen in de keuken. Daardoor zouden resten van vuil water, vloeistoffen, vruchtesappen e.d. terecht kunnen komen op het glaskeramische opper- vlak. Meestal verschijnen bruinige vlekken pas bij een volgend gebruik. Mochten er vlekken op de plaat zijn gekomen, maak de plek dan schoon met "Sidol" voor roestvrij staal of met "Stahlfix".
• Etensresten moeten meteen met een natte doek verwijderd worden (ook al wordt aangeraden sommige producten droog te gebruiken: de restanten schoonmaakproduct zouden zich bij een volgend gebruik chemisch aan het oppervlak kunnen hechten).

Regelmatige schoonmaak

Een normale schoonmaak wordt aangeraden wanneer het kookvlak weinig vuil is, lauw of koud. Vermijd verbranden of herhaaldelijk opwarmen van etensresten. In dat geval is het schoonmaken veel moeilijker en het oppervlak kan beschadigd worden.

Sterkere aankokingen

Vetspatten, kringen van water of kalk, metaalachtige verkleuringen en vlekken worden schoongemaakt wanneer de plaat lauwwarm is. Gebruik "Sidol" voor roestvrij staal of "Stahlfix".

Verwijder zorgvuldig elk restantje schoonmakmiddel.

Overgekookt voedsel

Resten van overgekookt voedsel meteen met een glaskrabber verwijderen. Zijn ze verdroogd of verbrand, maak ze dan eerst vochtig met een natte doek. Elk spoor met de krabber weghalen. Vervolgens, indien nodig, schoonmaken met "Sidol" voor roestvrij staal, "Stahlfix" of "Cera-Fix".

SCHOONMAKEN VAN DE GLASCHERAMISCHE KOOKPLAAT

Suiker, voorwerpen van aluminium of plastic

Suiker, zoete spijzen, aluminium of plastic voorwerpen kunnen samensmelten met het kookvlak. Om schade aan het oppervlak te vermijden alles wat smelten kan ver van het kookplateau verwijderd houden.

Mocht er onverhoopt toch iets op het kookvlak smelten, gebruik dan meteen de glaskrabber wanneer de plaat nog warm is, om schade te vermijden. Indien nodig, vervolgens schoonmaken met "Sidol" voor roestvrij staal, "Stahlfix" of "Cera-fix".

Zandkorrels

Verwijder zorgvuldig zandkorrels, afkomstig van aardappelen, sla e.d. Ze kunnen het kookplateau bekrassen.

Wekelijkse schoonmaak

Maak het kookplateau regelmatig schoon met "Cera-fix". Dit middel brengt op het oppervlak een siliconenfilm aan die haar beschermt, nog gladder maakt en ondoordringbar voor water en vuil. Deze siliconenfilm is echter niet bestand tegen hoge temperaturen en moet regelmatig opnieuw voordat met koken van suikerhoudende spijzen wordt begonnen, om schade bij overkoken te vermijden.

Schoonmaken van de rand van het kookplateau

Verwijder onmiddellijk ieder restije vuil. Maak de rand van het kookplateau met een zachte doek en wat afwasmiddel schoon. Gebruik nooit vloeibare schuurmiddelen of agressieve schoonmaakmiddelen, om de rand van het plateau niet te beschadigen. Gebruik nooit sponzen met schuuroppervlak.

• Algemene Raadgevingen

Dit apparaat voldoet aan de E.E.G. richtlijn 87/308/CEE wat betreft radio-ontstoring, behoort tot Categorie Y wat betreft brandgevaar en kan worden geïnstalleerd naast een meubel. Dit apparaat bevat onderdelen die in contact kunnen komen met levensmiddelen. De onderdelen voldoen aan de E.E.G. richtlijn 89/109/CEE.

A - Is het werkblad van hout, gebruik dan de daarvoor bestemde meegeleverde veren en schroeven.

• Plaats de 4 veren (A) volgens de afbeelding en houd de aangegeven afmetingen aan.
• Zet deze veren met de vier schroeven (B) vast.
• Monteer het kookvlak in het werkblad (zie de tekening).

B - Is het werkblad van marmer of van ander materiaal (samengestelde kunststof, keramiek, steen), dan moet de bevestiging met speciale staven, aan te vragen bij de Service Dienst, worden uitgevoerd (Bestellnummer 4819 404 78697).

• Plaats het kookvlak in het werkblad.
• Gebruik de 4 staven (C) en plaats ze zoals aangegeven in de afbeelding, overeenkomstig de dikte van het werkblad.
  ● Zet de 4 schroeven (E) vast in stand (D).

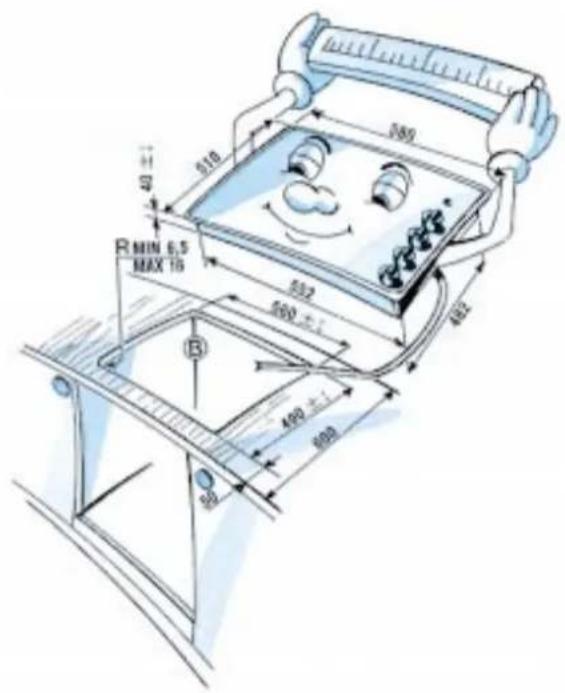

• Maak in het werkblad een opening met afmetingen in mm zoals aangegeven in de afbeelding.
• Alvorens het kookvlak te installeren, raden we aan de werkblad opening met waterafstotend materiaal te behandelen.
• Om het uitsnijden van de opening in het werkblad te vergemakkelijken is bij de Service Dienst een speciale mal beschikbaar (Bestellnummer 4819 395 88003).

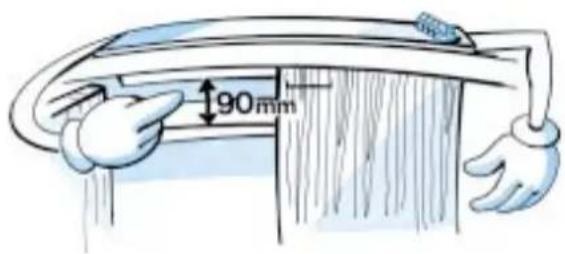

- De afstand tussen de onderkant van het kooklak en de meubels of het scheidingspaneel van hout moet tenminste 90 mm bedragen.

INSTALLEREN VAN HET KOOKVLAK(BESTEMD VOOR DE INSTALLATEUR)

Elektrische aansluiting

Uit te voeren alvorens het apparaat op het stroomnet aan te sluiten.

De aansluiting van het apparaat op het stroomnet dient door een gespecialiseerd vakman te worden uitgevoerd die op de hoogte is van de geldende veiligheidsregels: in het bijzonder dienen de regels van de plaatselijke elektriciteitsmaatsschappij in acht genomen te worden. Controleer of de spanning en de dikte van de voedingskabel van het apparaat overeenkomen met de spanning en het vermogen zoals vermeld op het typeplaatje van het apparaat.

Het aarden van het apparaat is wettelijk verplicht. Alvorens de elektrische aansluiting uit te voeren eerst controleren of de aarding deugdelijk werkt. De fabrikant wijst elke verantwoordelijkheid af voor eventuele schade aan personen of zaken, veroorzaakt door het niet in acht nemen van de bovengenooemde normen.

De voedingskabel voor elektrische aansluiting moet van het type HO5RR-F zijn, overeenkomstig de hieronder volgende tabel:

Voedingsspanning Voedingskabels
	A a n t a l x A f m
230 V~+ 12	3 x 2,5 m ^2 m
230 V 3~+ 12	4 x 1,5 m ^2 m
400 V 3 N~+ 12	5 x 1,5 m ^2 m
400 V 2 N~+ 12	4 x 1,,5 m ^2 m

Bij de installatie dient een multipolaire tussenschakelaar te worden voorzien met een afstand van 3 mm of meer tussen de contacten.

Let op: De voedingskabel moet zo lang zijn, dat het mogelijk is het kookvlak er naar boven toe uit te kunnen halen en te kunnen omkeren en moet zo geplaat zijn dat geen schade of oververhitting door eventuele contacten met de bodem kan worden veroorzaakt.

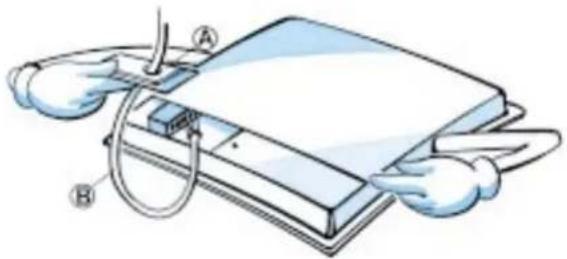

Aansluiting op het aansluitblok

Noot: De aardleidingsdraad (kleur geel/groen) moet aan de schroef gemerkt met het symboel worden verbonden.

• Haal van het omhulsel van de voedingskabel (B) ongeveer 70 mm af.
• Strip circa 10 mm van de stroomdraad af. Voer kabel (B) door de opening in het deksel (A).
• Zet de voedingskabel in de kabelklem en sluit de draden aan op het aansluitblok volgens de aanwijzingen van het op het deksel gedrukte schema.
• Zet kabel (B) vast met de daarvoor bestemde kabelklem.
• Monteer het deksel (A) en zet het vast.

Na montage mogen geen elektrische onderdelen meer toegankelijk zijn. De installateur is verantwoordelijk voor een juiste montage van het apparaat.

Nadat de elektrische aansluiting is uitgevoerd schuift u het kooklak van bovenaf in en haakt u het volgens de aanwijzingen aan de daarvoor bestemde bevestigingsveren vast.

TECHNISCHE GEGEVENS

Afmetingen en vermogens van de kookzones op 230 V

ETH 3140 Vermogen

W.

1. Verwarmingsplaat ∅ 145 1200
2. Verwarmingsplaat ∅ 210 2100
3. Verwarmingsplaat ∅ 145 1200
4. Haloring plaat ø 180 1800

ETHF 3240 Vermogen

W.

1. Haloring plaat ø 145 1200
2. Haloring plaat ø 210 2200
3. Verwarmingsplaat ∅ 145 1200
4. Verwarmingsplaat ø 180 1700

ETH 3240 Vermogen

W.

1. Haloring plaat ø 145 1200
2. Verwarmingsplaat ∅ 210 2100
3. Verwarmingsplaat ∅ 145 1200
4. Haloring plaat ø 180 1800

ETK 3440 Vermogen

W.

1. Verwarmingsplaat ∅ 145 1200
2. Verwarmingsplaat ø 210 2100
3. Verwarmingsplaat ∅ 145 1200
4. Verwarmingsplaat ø 180 1700

SERVICE DIENST

Het kookplateau is van hoogwaardige kwaliteit, gemaakt plaatje met het fabrikagenummer bevindt zich onder volgens de meest moderne technieken. Mocht zich tode bodemplaat van het kookplateau. een defect voordoen, controleer dan of alle instructies/vermelden van het fabrikagennummer maakt het onze dit boekje letterlijk zijn opgevolgd. Waarschijnlijk is heService Dienst mogelijk de reparatie voor te bereiden en defect minimaal. het apparaat bij de eerste tussenkomst in orde te maken. Wordt het defect niet genoemd in het instructieboekj@p die manier bespaart u zich de kosten van een en kan worden uitgesloten dat het mankement aan tweede visite.

andere oorzaken ligt (bijv. een foutieve electrische aansluiting), dan is onze Service Dienst tot uw beschikking voor een kwaliteitscontrole.

Wanneer u de Service Dienst roept, verzoeken wij u steeds te vermelden:

• het juiste fabrikagenummer
• uw precieze adres
• uw netnummer en abonneenummer.

ACCESSOIRES

● Reinigingskrabber Bestelnummer 4819 690 48044
- Accessoire kinderbeveiliging KBL.
