GEBRUIKSAANWIJZING ZHC 941 X ZANUSSI

Waarschuwingen m.b.t. de veiligheid 36

Onderdelen 36

Aanwijzingen voor de installatie 37

Installatie van het frame 37

Aansluiting met afvoer van de lucht naar buiten of met filtering 38

Elektrische aansluiting op het voedingsnet 39

Montage van de telescopische schouw 39

Montage van de wasemkap 40

Elektrische aansluiting 40

GEBRUIK 41

Waarschuwingen m.b.t. de veiligheid 41

Gebruiksaanwijzingen 41

ONDERHOUD 42

Metalen vetfilters 42

Actief koolstoffilter 42

Verlichting 43

Reiniging 43

INSTALLATIE

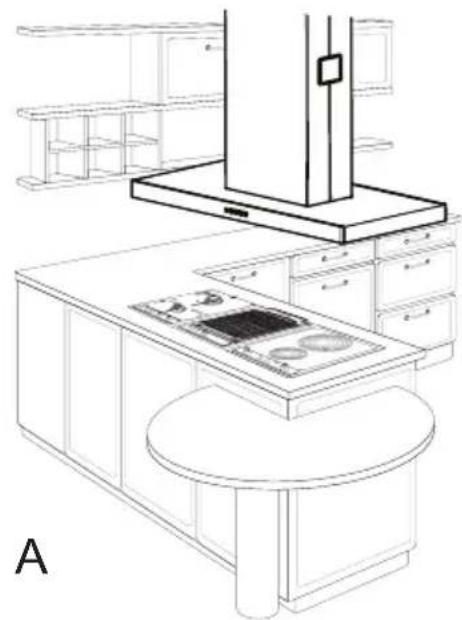

Deze wasemkap is bedbeld omteewoordeenggiriistalderd boverere een kookplaatadpeeren kookeiland. De wasemkap kan aan het plafond of aan een speciale draagstructuur van hout worden bevestigd. Om deze reden wordt bij de wasemkap een stevig bevestigingssysteem geleverd, dat in hoogte kan worden versteld. De wasemkap kan worden gebruikt voor afzuiging (afvoer van de lucht naar buiten) of voor filtering (interne recycling).

Waarschuwingen m.b.t. de veiligheid

• Vanwege de complexiteit en het gewicht van het apparaat wordt geadviseerd de installatie te laten uitvoeren door gespecialiseerd personeel dat de voorschriften van de bevoegde instanties voor wat betreft de afvoer van de lucht in acht dient te nemen. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installatie.
• Sluit het apparaat niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden, enz. ...).
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 65 cm.
• Flambeer niet onder de wasemkap.
• Houd frituurpannen in het oog tijdens het gebruik: de oververhitte olie zou in brand kunnen vliegen. Als in een vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende gelucht wordt. Een juist gebruik zonder risico's heeft men wanneer de maximale depressie in het vertrek niet groter is dan 0,04 mbar; op deze manier wordt vermeden dat de af te voeren dampen terugkeren.

Onderdelen

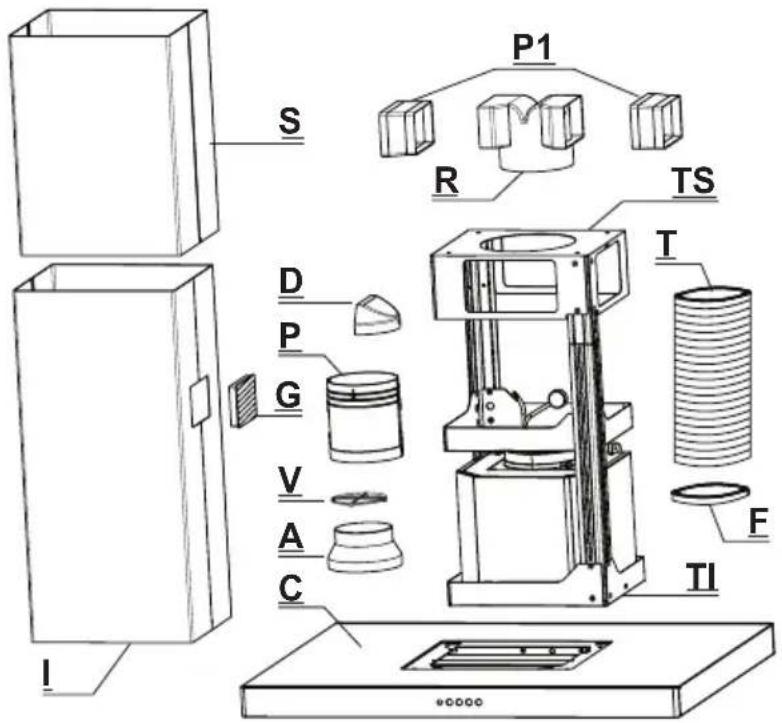

De wasemkap bestaat uit (afb.1):

• 1 wasemkap C_ compleet met bedieningen, licht en ventilatorgroep

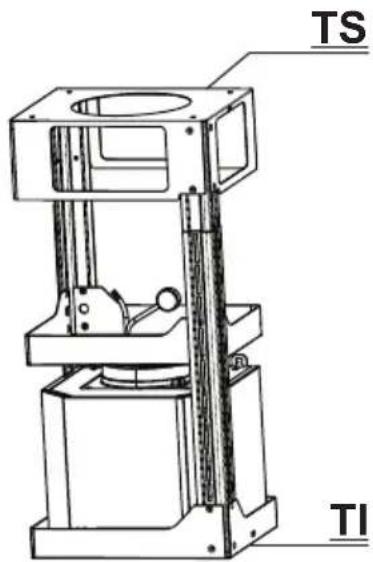

  • 1 telescopisch frame, bestaande uit:

1 bovenste frame TS

1 onderste frame TI

• 1 telescopische schouw, bestaande uit:

1 bovenstuk S
1 onderstuk I

• 1 luchtafbuiger D
• 2 richtingsroosters G
• 1 reductieflens ∅ 150-120 A_
• 1 filterend verlengstuk P_
- 2 filterende bandjes F_
- 1 klep V(_optie)
• 1 filterend verbindingsstuk R_
• 2 filterende verlengstukken P1

- 11zakjemmet schnoeven voor blevestiging van frameplafonddeconsste 11

- 11zakjemmet schroeven voor bevestiging van schouw-wasemkap 2_

- 1 zakje met schroeven voor bevestiging van verbindingsdoos 3_

• 1 zakje met papieren.

Aanwijzingen voor de installatie

Voor een gemakkelijke installatie dient het volgende schema in acht te worden genomen:

• Installatie van het frame.

- Aansluiting met afvoer van de lucht naar buiten of filtering.

- Elektrische aansluiting op het voedingsnet.

- Montage van de telescopische schouw.

- Elektrische aansluiting en controle van de werking.

• Montage van de wasemkap.

Installatie van het frame

Het ophangingssysteem kan aan het plafond of aan een voldoende dikke, houten draagbalk worden bevestigd, die stevig verankerd is aan het plafond of andere draagstructuren.

- Stel met behulp van een loodlijn of een dergelijk systeem het middelpunt op het plafond of op de houten draagbalk vast vanuit het middelpunt van de kookplaat, en teken het.

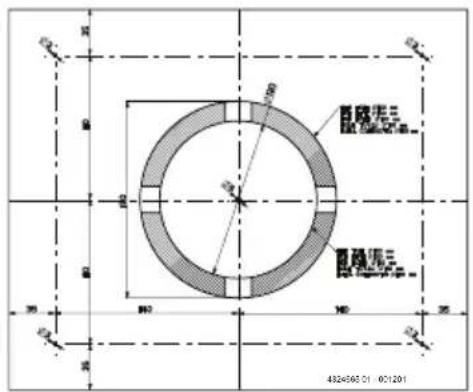

- Leg de bij de documentatie geleverde boormal tegen het plafond of de houten balk, laat het middelpunt samenvallen en lijn één van de twee assen (A of B) van de mal uit, parallel aan de lange zijde van de kookplaat.

- Teken de positie van de 4 gaten die door de boormal worden aangegeven.

• Boren als volgt:

- Plafond: 4 gaten ∅ 10 mm voor bevestiging van het frame;

- Console: 4 gaten ∅ 8 mm voor bevestiging van het frame.

Bevestiging aan het plafond

Let op: vanwege de verschillen in de bouw van plafonds wordt de keuze van het geschikte bevestigingsmateriaal overgelaten aan de installateur. Er moet echter op worden gewezen dat de bevestiging absoluut veilig moet zijn in relatie tot belastingen door het gewicht van de wasemkap en de buiging die

veroorzaakt kan worden door zijdelingse krachten die eventueel op het gemonteerde apparaat worden uitgeoefend. Alleen de volgende types plafond zijn geschikt voor montage van de wasemkap boven kookeinlanden:

- Plafond van massief beton: gebruik betonpluggen (niet bijgeleverd).

- Plafond van houten balken: gebruik houtschroeven ∅ 10 mm met een lengte van minstens

120 mm, (niet bijgeleverd).

- Plafond van hollel baksteter met een bestedig deiktek van angeveer 20 mm: gebruik alleen voor dit geval 4 pluggen en schroeven die in de verpakking (1) worden geleverd. Na de bevestiging moet worden gecontroleerd of de basis absoluut stabiel is, ook als het frame wordt belast door buigingskrachten. In alle andere gevallen waarin het plafond niet stevig genoeg is op het ophangingspunt, moet de installateur zorgen voor versteviging met platen en tegenplaten die verankerd worden aan structureel sterke delen.

Bevestiging aan de houten console

Verbind de basis van het frame met de balk met behulp van de 4 schroeven 5,2 x 70 met moeren en schijfjes die in de verpakking (1) worden geleverd.

Aansluiting met afvoer van de lucht naar buiten of met filtering

• Aansluiting met afvoer van de lucht naar buiten
• De wasemkap kan worden aangesloten op leidingen naar buiten door middel van een starre of buigzame leiding ∅ 120 of 150 mm, naar keuze van de installateur. Voor installatie met een leiding ∅ 120 moet de reductieflens A worden aangebracht op de uitgang van de wasemkap.

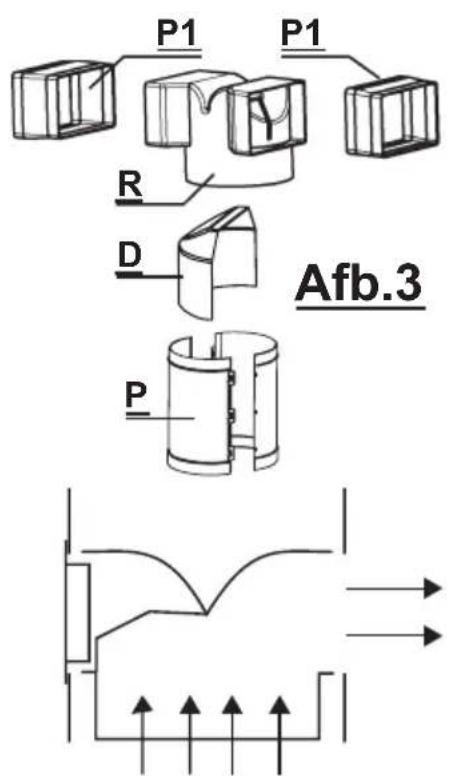

• Om de wasemkap te installeren met uitgang van de lucht naar de zijkant door de onderste halve leiding I moet het afbuigrooster D worden geplaatst in het verbindingsstuk R om het ongebruikte gat af te sluiten (afb.3).
• Snijd het verlengstuk P af ter hoogte van de afvoeren 1 en 2, die rechtstreeks in het onderdeel zitten. Verbind de verlengingP met de ronde uitgang van de verspreider, door hem naar beneden te duwen, en breng het verbindingsstuk R (controleer of in het

verbindingsstuk R de twee filterende verlengstukken P1 gemonteerd zijn) op het verlengstuk P aan. Controleer of de hoogte van de samengestelde onderdelen R+P correspondeert met de hoogte van de uitgang van de schouw.

- Verwijder de eventuele actieve koolstoffilters (zie de paragraaf Onderhoud).

• Aansluiting als filterend apparaat

- De gefilterde lucht wordt teruggebracht in de omgeving via de twee plastic roostertjes aan de zijkanten G op het onderstuk van de schouw I.

- Verbind het verlengstuk P met de ronde uitgang van de verspreider, door het naar beneden te duwen en op dezelfde manier het verbindingsstuk R aan te brengen (controleer of de twee filterende verlengstukken P1 op het verbindingsstuk R gemonteerd zijn) op het verlengstuk P. Snijd het verlengstuk P af ter hoogte van de afvoeren 1 en 2, die rechtstreeks op het verlengstuk zitten. Controleer of de hoogte van de samengestelde onderdelen R +P correspondeert met de hoogte van de uitgang van de schouw.

- Plaats actieve koolstoffilters in de wasemkap (zie de paragraaf Onderhoud). Breng niet de richtingsroosters aan; dat moet pas worden gedaan nadat de schouw geïnstalleerd is.

Elektrische aansluiting op het voedingsnet

- Controleer of de netspanning correspondeert met de spanning die vermeld wordt op het plaatje aan de binnenkant van de wasemkap.

- Sluit de wasemkap aan op het net met een tweepolige schakelaar ertussen met een opening van de contacten van minstens 3 mm.

- Controleer of de elektrische installatie in huis een goede aarding heeft.

- De aansluiting op het externe net moet tot stand worden gebracht door de voedingskabel door het centrale gat van het frame te leiden.

- Sluit de voedingskabel aan op het elektriciteitsnet.

Montage van de telescopische schouw

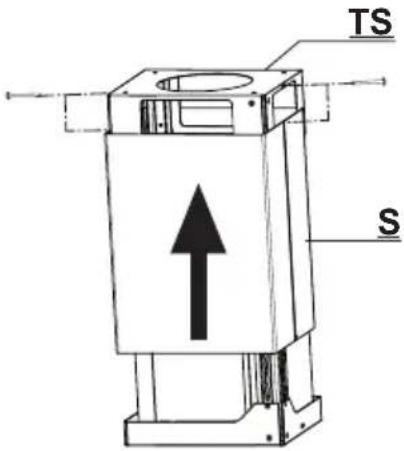

- Bevestig het bovenstuk S van de schouw aan het aan de muur bevestigde frame of de houten console.

- Zet het bovenstuk van de schouw vast met twee schroeven van 2,9 x 9,5 die bijgeleverd worden in de verpakking (2), en let erop dat er één schroef in elke zijde van de schouw gestoken wordt.

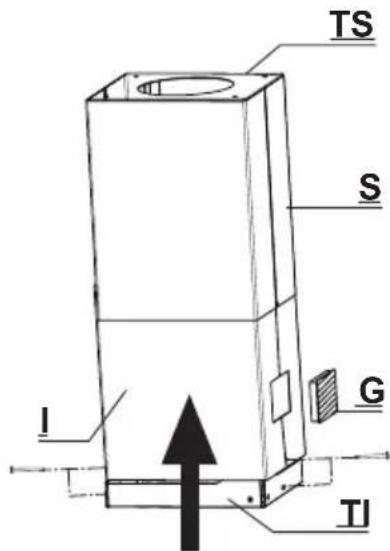

- Bevestig op dezelfde manier het onderstuk I van de schouw met twee schroeven van 2,9 x 9,5 die bijgeleverd worden in de verpakking (2), en breng de schouw in dezelfde groef als het bovenstuk S van de schouw.

- Breng de twee richtingsroosters aan (klik hen in het staalplaat) in hun behuizingen, zodanig dat het symbool

▲ naar boven gericht is en het symbool ▶ maar voren. Controleer bovendien, voor de filterende versies, of de roosters goed in het verbindingsstuk R (afb.4) zitten.

Afb.4

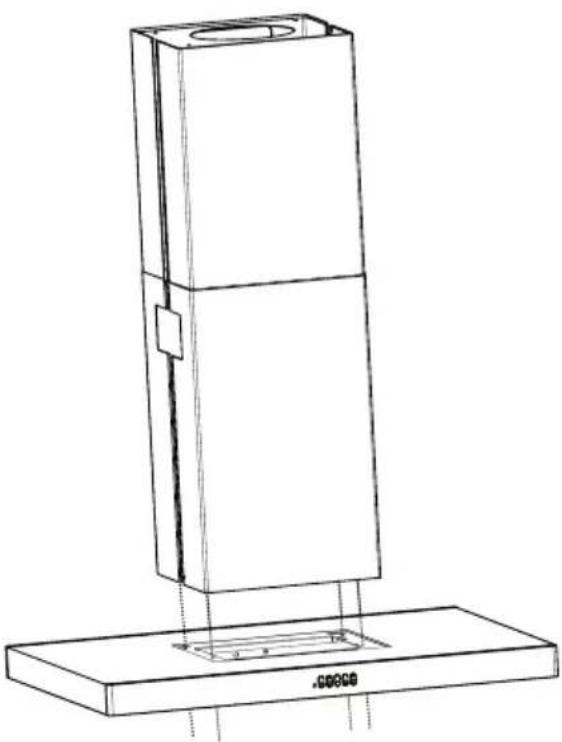

• Bevestig de wasemkap C aan het telescopische frame (afb.5) met 4 schroeven M6 x 10 die bijgeleverd worden in de verpakking (2).
• Verwijder de metalen vetfilters (zie paragraaf Onderhoud).

Elektrische aansluiting

• Neem twee stukken van de aansluitdoos uit de verpakking (3).
• Breng de aansluiting tussen de twee connectors tot stand, en plaats deze in de aansluitdoos (Afb.6).
• Sluit de elektrische aansluitdoos met 2 schroeven 2,9 x 12,7 die in de verpakking (3) zitten.
• Bevestig de elektrische aansluitdoos aan de steun van de wasemkap met 2 schroeven 2,9 x 6,5 die in de verpakking (3) zitten.
• Plaats de metalen vetfilters terug (zie paragraaf Onderhoud).
• Breng de elektrische aansluiting tot stand, controleer of de verlichting correct werkt, de motor goed ingeschakeld wordt, de snelheden correct veranderen.

Waarschuwingen m.b.t. de veiligheeld

- A A v o e n s r e i n i g i n g s o f b o d e l r o o d s l w e r k z a r a n h e d e l e u i t t e v o e r e n e m o o t e l e d r a v e r s k a p a p uit g e s c h a k e l d w o r d e n d o o r d e s t e k k e r u i t h e s t o p c o n t a c t t e h a l e n o f d e h o o f d s c h a k e l a a r o m t e z e t t e n.

- Voer het onderhoud op de metalen vetfilters en het actieve koolstofffilter altijd tijdig en nauwgezet uit volgens de door de fabrikant aanbevolen intervallen, of vaker als de wasemkap bijzonder intensief gebruikt wordt (meer dan 4 uur per dag).

- Laat geen branders onbedekt onder de wasemkap terwijl die in werking is; wanneer u pannen van het vuur haalt moet de vlam worden uitgezet of op het minimum, als het om korte periodes gaat waarbij de vlam in het oog gehouden wordt.

- Regel de vlammen altijd zo dat ze niet langs de pannen omhoog komen: u bespaart zo energie en voorkomt gevaarlijke hitteconcentraties.

- Gebruik de wasemkap alleen voor het doel waarvoor hij ontworpen is, namelijk het elimineren van keukengeuren.

Gebruiksaanwijzingen

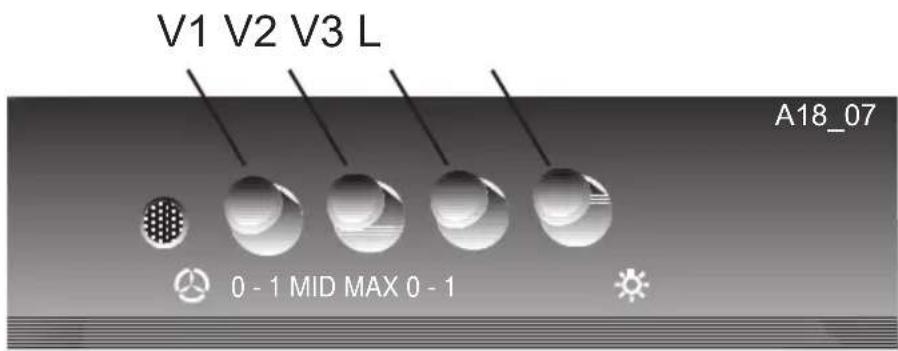

Bedieningstoetsen

Het schema van de bedieningen is als volgt:

TOETS L = Hiermee schakelt u de verlichting aan en uit.

TOETS V1 = Hiermee schakelt u de motor in en uit op de eerste snelheid, die geschikt is voor een bijzonder stille luchtverversing, bij weinig kookdampen en – geuren.

TOETS V2 = Tweede snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de zeer goede verhouding tussen de hoeveelheid lucht die behandeld wordt en het geluidsniveau.

TOETS V3 = Derde snelheid, geschikt om de sterkste kookdampen te bestrijden, ook gedurende langere tijd.

ONDERHOUD

Een constant onderhoud waarborgt een goede werkingeneeenggedrendement in de e loop der tijd. Bijzondere aandachttmostworden besteed aan de metalen vetfilters en, alleen voor de filterende kappen, aan de actieve koolstofffilters.

Metalen vetfilters

- Reiniging

Deze filters moeten minstens eenmaal in de 2 maanden worden afgewassen met een gewoon reinigingsmiddel; vanwege hun compacte afmetingen kunnen ze ook in de afwasmachine worden afgewassen.

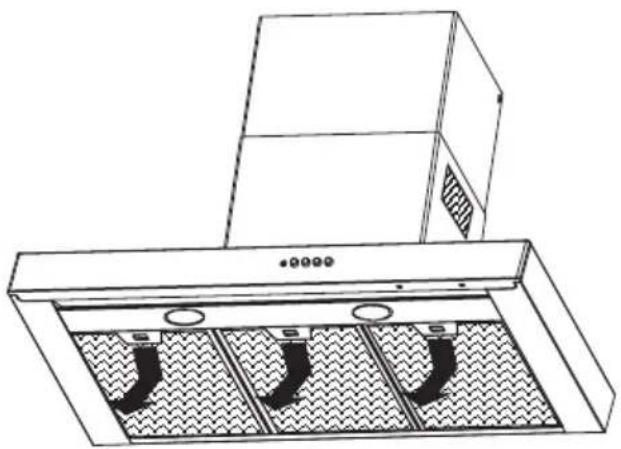

• Verwijdering van de filters

Verwijder telkens één filter tegelijk, door de handgreep naar de achterkant van de wasemkap te duwen (afb. 7). Plaats het filter terug, maar let er hierbij op dat de handgreep zichtbaar blijft. LET OP - De aangegeven onderhoudsintervallen moeten in aanmerking genomen worden om mogelijk brandgevaar te voorkomen dat ontstaat als de filters verzadigd zijn met vet.

Actief koolstofffilter

- Werking

Het actieve koolstofffilter is alleen aanwezig in wasemkappen die geïnstalleerd zijn als filterend apparaat. Dit filter heeft het vermogen geuren vast te houden totdat het verzadigd raakt. Het kan niet worden afgewassen, noch worden opgewerkt, en moet minstens eenmaal in de 4 maanden worden vervangen (of vaker als het apparaat bijzonder intensief gebruikt wordt).

- Vervanging

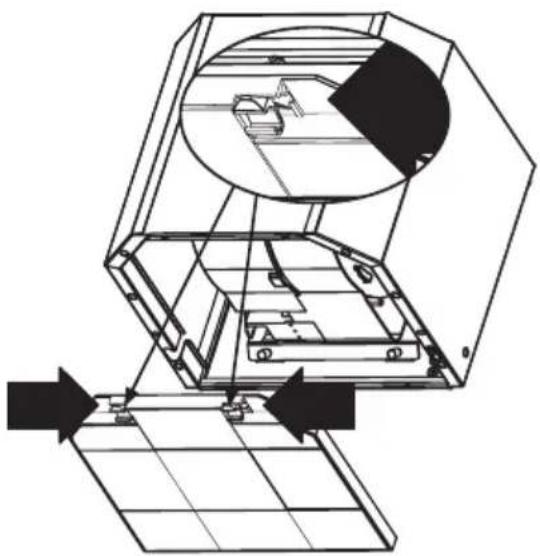

Verwijder de vetfilters (afb. 7) en haal het actieve koolstofffilter van zijn plaats door de daarvoor bestemde haken te ontgrendelen (afb.8). Plaats het nieuwe actieve koolstofffilter en de metalen vetfilters. LET OP: de aangegeven tijden voor onderhoud of vervanging moeten in acht genomen worden, om mogelijk brandgevaar te voorkomen dat ontstaat als de filters verzadigd raken met vetten.

Uitvoering met spotjes:

Model van 90 en 120 cm 4 halogeenspotjes van 20 W.

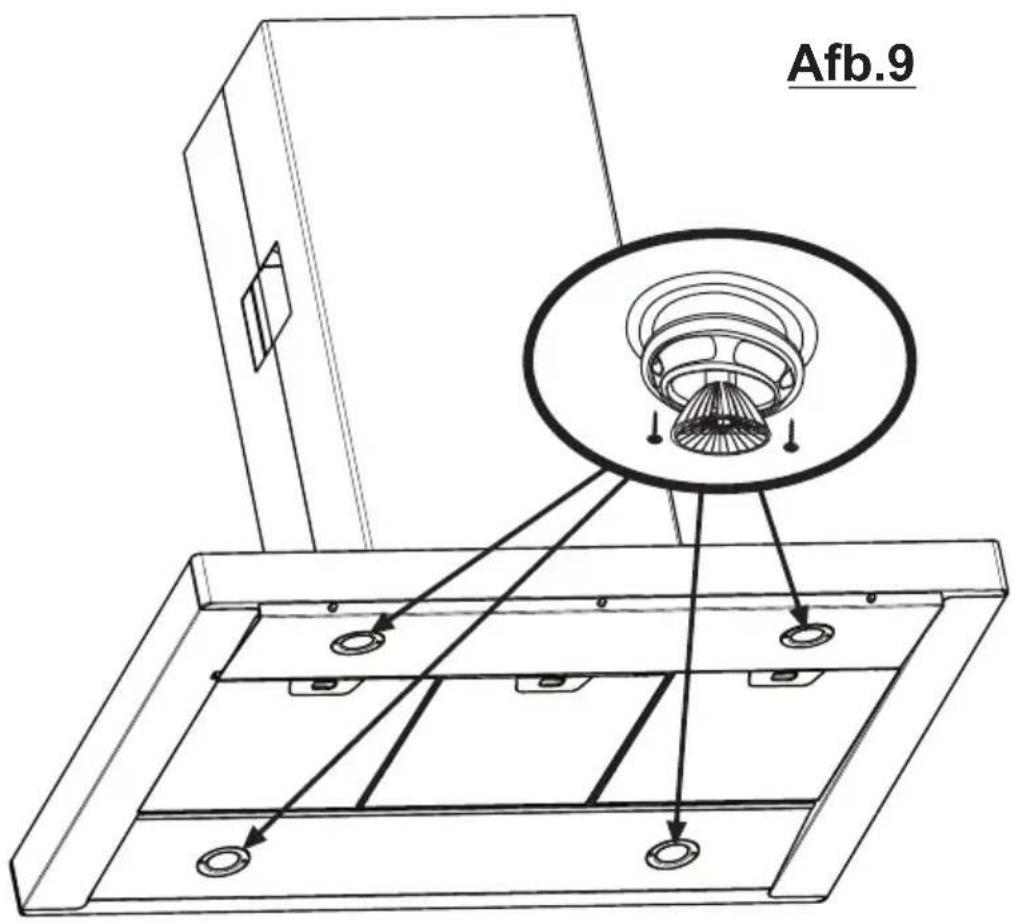

• Vervanging (afb. 9)

Verwijder de twee schroeven waarmee de metalen ringmoer vastzit, haal het spotje uit de lamphouder door er voorzichtig aan te trekken. Om het spotje terug te plaatsen moeten de twee stiftjes goed in de behuizing van de lamphouder worden gestoken.

Reiniging

Voor de normale reiniging van de wasemkap:

• geen natte doeken of sponzen, noch waterstralen gebruiken.
• geen verdunningsmiddelen of alcohol gebruiken, want daardoor zouden de gelakte oppervlakken mat kunnen worden.
• geen schuurmiddelen gebruiken, vooral niet op roestvrij stalen vlakken.

Het wordt geadviseerd een vochtige doek en een neutraal reinigingsmiddel te gebruiken.
