ZHC 941 - Afzuigkap ZANUSSI - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Zanussi
Model	ZHC 941
Breedte	90 cm
Hoogte	circa 60-100 cm (verstelbaar)
Diepte	circa 50 cm
Gewicht	circa 15 kg
Vermogen	220-240 V, 50 Hz
Aansluitwaarde	200 W
Afzuigcapaciteit	max. 600 m³/u
Geluidsniveau	max. 65 dB(A)
Verlichting	2x LED-lampen
Bediening	Drukknoppen
Vetfilter	Aluminium, wasbaar
Koolstoffilter	Optioneel
Afvoer	Recirculatie of afvoer naar buiten
Afvoerdiameter	150 mm
Energielabel	A+ (indicatief)
Kleur	RVS
Type installatie	Inbouw of wandmontage
Inclusief accessoires	Montageset, handleiding
Onderhoud	Vetfilter reinigen om de 2 maanden; koolstoffilter vervangen om de 6 maanden
Veiligheid	Oververhittingsbeveiliging, automatische uitschakeling
Garantie	2 jaar
Reparatie en onderdelen	Originele onderdelen beschikbaar via erkende service

Veelgestelde vragen - ZHC 941 ZANUSSI

Hoe vaak moet ik het vetfilter reinigen?

Het vetfilter dient elke 2 maanden te worden gereinigd, of vaker bij intensief gebruik. U kunt het filter in de vaatwasser of met de hand in warm water en afwasmiddel reinigen. Laat het goed drogen voordat u het terugplaatst.

Hoe vervang ik het koolstoffilter?

Het koolstoffilter is optioneel en wordt gebruikt bij recirculatie. Vervang het elke 6 maanden. Verwijder het vetfilter, plaats het nieuwe koolstoffilter in de daarvoor bestemde houder en zet het vetfilter terug. Zie de handleiding voor exacte stappen.

Kan ik de afzuigkap ook gebruiken zonder afvoer naar buiten?

Ja, de afzuigkap kan worden ingesteld op recirculatie. Hiervoor heeft u een koolstoffilter nodig. De lucht wordt gezuiverd en terug de ruimte in geblazen. Raadpleeg de handleiding voor installatie-instructies.

Wat is de maximale afzuigcapaciteit?

De maximale afzuigcapaciteit is 600 m³/u. Dit is de hoogste stand. De daadwerkelijke prestatie hangt af van de installatie en het gebruik.

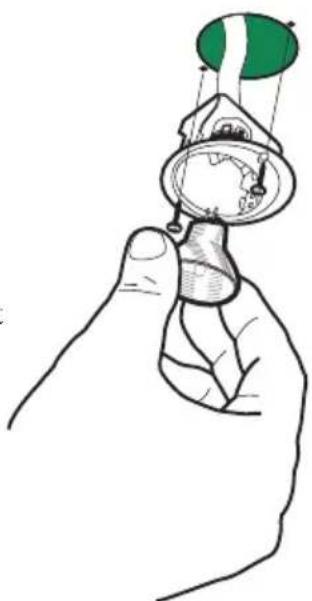

Hoe vervang ik de lampen?

De afzuigkap is uitgerust met LED-lampen die lang meegaan. Als een lamp defect is, neem dan contact op met de klantenservice voor vervanging. Het vervangen van LED-lampen moet door een erkende monteur worden gedaan.

Wat moet ik doen als de afzuigkap niet goed werkt?

Controleer eerst of de stekker in het stopcontact zit en de zekering niet is gesprongen. Reinig het vetfilter en controleer of het koolstoffilter niet verzadigd is. Als het probleem aanhoudt, raadpleeg dan de probleemoplossingssectie in de handleiding of neem contact op met de service.

Hoe stel ik de afzuigkap in op recirculatie?

Bij recirculatie moet een koolstoffilter worden geplaatst. De afvoeropening moet worden afgesloten. Volg de installatiehandleiding voor de juiste montage van het recirculatieset (indien apart verkrijgbaar).

Wat is de garantieperiode?

De standaard garantieperiode is 2 jaar vanaf aankoopdatum. Bewaar uw aankoopbewijs voor garantieclaims. De garantie dekt fabricagefouten, maar niet normaal onderhoud of onjuist gebruik.

Waar vind ik het modelnummer?

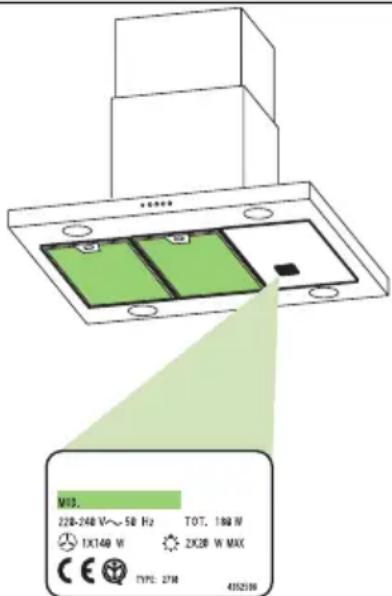

Het modelnummer staat op het typeplaatje aan de binnenkant van de afzuigkap, meestal naast het vetfilter. Het kan ook in de handleiding worden vermeld.

Welke diameter heeft de afvoerbuis?

De aanbevolen afvoerdiameter is 150 mm. Gebruik een buis met deze diameter voor optimale prestaties. Bij afwijking kan de prestatie verminderen.

GEBRUIKSAANWIJZING ZHC 941 ZANUSSI

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

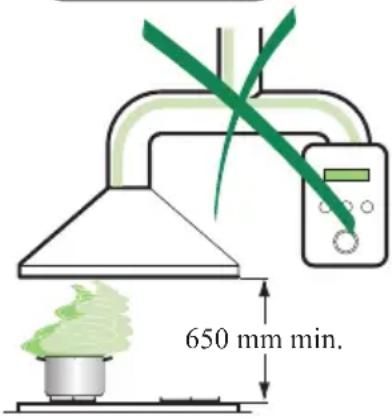

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• De wasemkap mag niet gebruikt worden door kinderen of door personen die niet in staat zijn de kap correct te gebruiken.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

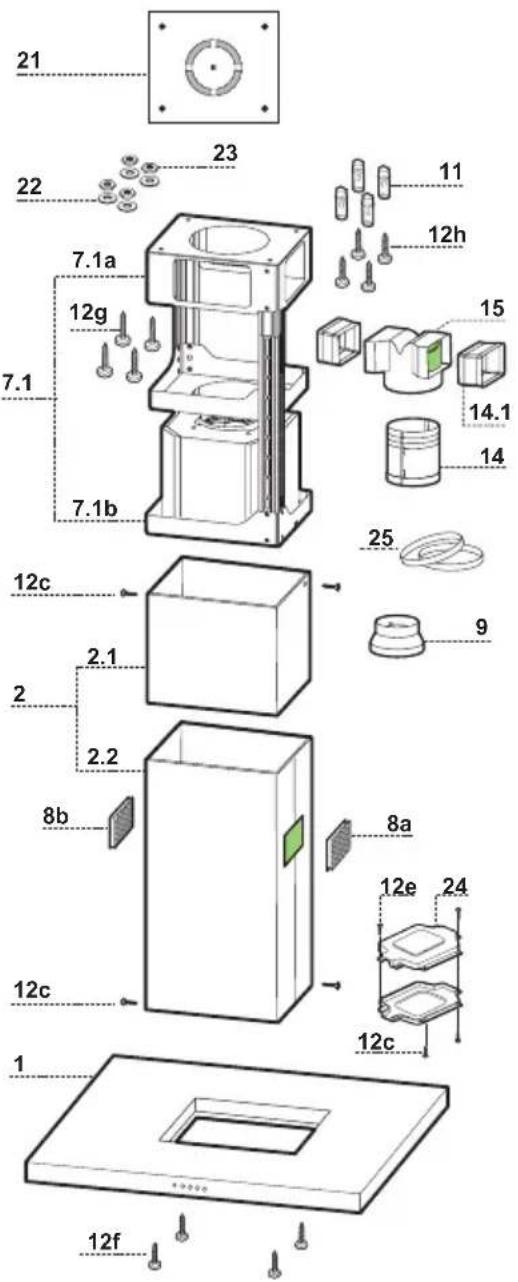

1	1	Wasemkap compleet met: Bedieningen, Licht, Filters
2	1	Telescopische Schouw Bestaande uit:
2.1		1 Bovenstuk
2.2		1 Onderstuk
7.1	1	Telescopisch frame compleet met afzuiginrichting, bestaand uit:
7.1a	1	Bovenste frame
7.1b	1	Onderste frame
8a	1	Richtingsrooster Rechts Luchtuitlaat
8b		1 Richtingsrooster Links Luchtuitlaat
9	1	Reductieflens ø 150-120 mm
14		1 Verlengstuk Luchtuitlaat Wasemkap bestaande uit twee helften
14.1		1 Verlengstuk Verbindingsstuk Luchtuitlaat
15		1 Verbindingsstuk Luchtuitlaat
24	1	Aansluitdoos
25		2 Leidingklemmen

1 Gebruiksaanwijzing

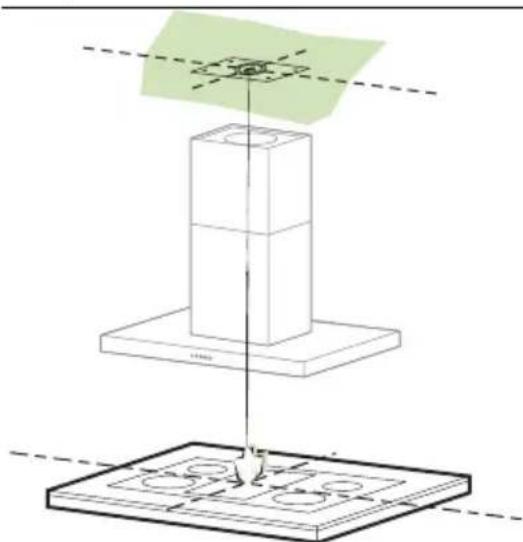

• Teken met behulp van een looddraad op het plafond/de draagplank het midden van de kookplaat af.
• Houd de bijgeleverde boormal 21 tegen het plafond/de plank, en laat het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat.
• Teken de middelpunten van de gaten van de boormal af.

• Boor gaten in de afgetekende punten:

• Plafond van massief beton: volgens de gebruikte betonpluggen.

• Plafond van steen met luchtkamer, met resistente dikte van 20 mm: ø 10 mm.(schuif onmiddellijk de bijgeleverde pluggen 11 in de gaten).
• Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.
• Houten planken: ø 7 mm.
• Doorvoer van de elektrische voedingskabel: ø 10 mm.
• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding naar buiten.

- Zet de twee schroeven vast in kruisvorm, maar laat een ruimte vrij van 4-5 mm tussen de schroef en het plafond:

• voor massief beton, betonpluggen, niet bijgeleverd.

• voor bakstenen muur met luchtkamer, met een resistente dikte van ongeveer 20 mm, worden de schroeven 12h bijgeleverd.
  • voor houten balken, 4 houtschroeven, niet bijgeleverd.
  • voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverd.

BEVESTIGING FRAME

• Draai de twee schroeven los die het onderstuk vasthouden aan het frame en verwijder het (langst de onderkant)
• Draai de twee schroeven los die het bovenstuk vasthouden aan het frame en verwijder het (langst de bovenkant)

Als U de hoogte van het frame wil bijstellen, gaat als volgt te werk:

• Draai de acht metriche schroeven los die de twee kolommen met elkaar verbinden. Deze bevinden zich aan de zijkant van het frame.
• Om het frame stabieler te maken, moet U de vier veiligheidsschroeven vastzetten in het laatste vrije gat.
• Til het frame op, plaats de haken over de schroeven en schuif verder tot de schroeven blokkeren;
• Schroef deze twee schroeven goed aan en zet ook de andere twee bijgeleverde schroeven vast;

Vooraleer U de schroeven definitief vastschroeft, kan U nog bijpassen door het frame rond te draaien. Let wel op dat de schroeven niet uit de bevestigingsshaken schuiven.

• De bevestiging van het frame moet zowel berekend zijn op het gewicht van de wasemkap als op de belastingen die veroorzaakt worden door eventuele stoten tegen de zijkant van het gemonteerde apparaat. Controleer na het bevestigen van het frame of de basis stabiel is, ook als er tegen het frame aan wordt geduwd.
• In alle gevallen waarin het plafond niet stevig genoeg is op het punt waar de kap wordt opgehangen, dient de installateur het plafond te verstevigen met platen en tegenplaten die verankerd worden aan delen met een resistente structuur.

Bij installatie in afzuigversie, moet u de wasemkap met de uitla-atleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Bevestig de leiding met de bijgeleverde leidingklemmen 25.
• Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSIE

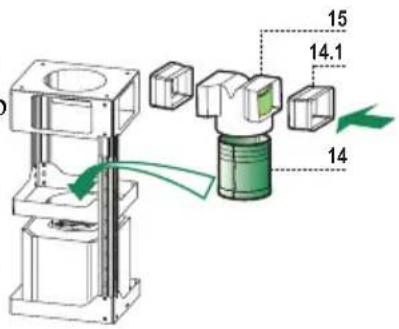

• Assembleer de helften van het verlengstuk van de wasemkap 14 (indien nodig).
• Druk het zo verkregen verlengstuk van de wasemkap 14 met kracht op de luchtuitlaat (indien nodig).
• Druk het verbindingsstuk 15 met kracht op het verlengstuk van de wasemkap 14 of op de wasemkap zelf.
• Monteer de verlengstukken van het verbindings stuk 14.1 zijdelings op het verbindingsstuk 15.

Indien de middelste verstevigingsplaat zich op dezelfde hoogte bevindt als de luchtroosters, kan U deze plaat losschroeven en ze verplaatsen ter hoogte van één van de andere bevestigingsgaten.

Montage van de schouw - Montage van de Wasemkap

• Breng het bovenste gedeelte van de schouw in positie en zet dit aan de bovenkant vast aan het frame met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5).
• Breng op dezelfde manier het onderste gedeelte van de schouw in positie en zet dit aan de onderkant vast aan het frame met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5).

Filterversie

• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 zowel horizontaal als verticaal correspondeert met de mondstukken van de schouw.
• Als U de plaat niet kan losschroeven, verwijder dan het onderstuk van de schouw en pas de positie aan door de verbindingsstukken voor de luchtuitlaat om te keren 14.1 of door de verbindingsbuis van de wasemkap in te korten 14 (indien aanwezig) en dit ter hoogte van één van de voorziene groeven; installeer daarna opnieuw de verschillende onderdelen zoals eerder beschreven.

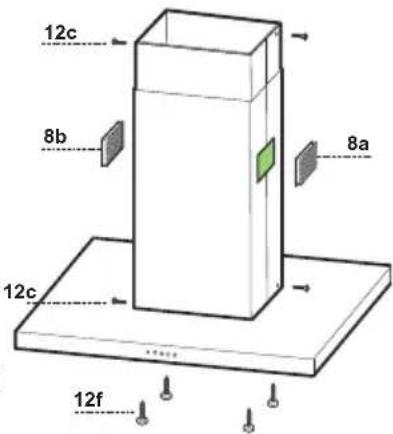

• Plaats de richtingsroosters 8a - 8b in hun behuizing, zodanig dat de richtingssymbolen naar de bovenkant wijzen. Verzeker u er bovendien van dat ze correct in de verlengstukken van het verbindingsstuk 14.1 geplaatst zijn.

Alvorens de wasemkap aan het frame te bevestigen:

• Haal de vetfilters uit de wasemkap;
- Verwijder eventuele geurfilters met actieve koolstof.
- Zet vervolgens via de onderkant de wasemkap vast aan het frame met 4 bijgeleverde schroeven 12f (M6 x 10).

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

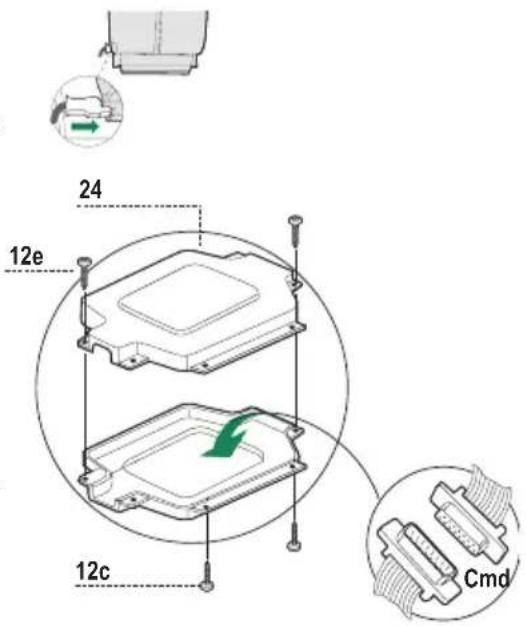

• Sluit de connector van de bedieningen Cmd aan.
• Plaats de connector in de beschermdoos 24 en sluit deze met de 2 bijgeleverde schroeven 12e (2,9 x 9,5).
• Bevestig de beschermdoos aan de wasemkap met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5).
• Voor de filterversie monteert u het geurfilter met actieve koolstof.
• Zet de vetfilters weer op hun plaats.

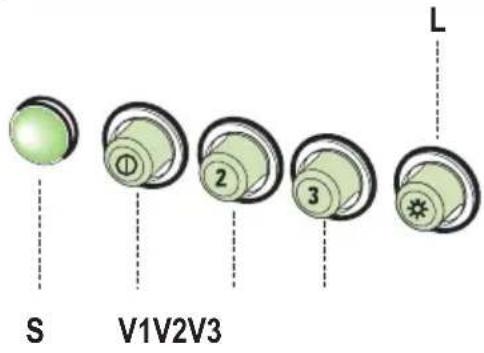

L Lichten Hiermee schakelt u de verlichting aan en uit.

S Led Led motorinschakeling.

V1 Motor Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.
V2 Snelheid Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
V3 Snelheid Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.

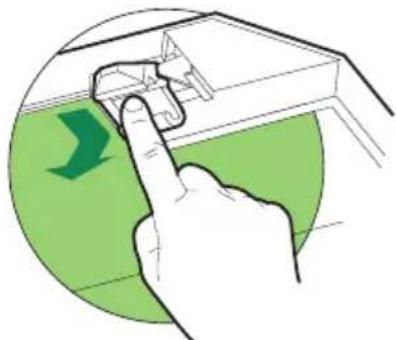

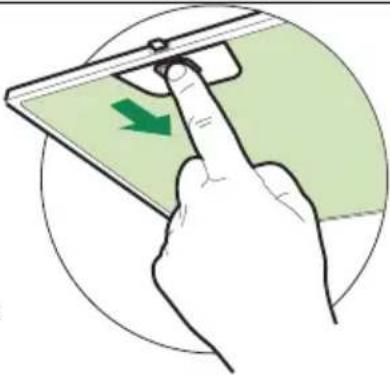

• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

• Het filter kan niet gewassen en niet geregenereerd worden en moet minstens eens in de 4 maanden worden vervangen, of, bij bijzonder intensief gebruik, zelfs nog vaker.
  • Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.
• Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats de metalen vetfilters terug.

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.
