Producttype	Afzuigkap
Merk	Zanussi
Model	ZHC 928 x
Breedte	90 cm
Diepte	50 cm
Hoogte	60-110 cm (verstelbaar)
Gewicht	15 kg
Vermogen	230 V ~ 50 Hz
Motorvermogen	200 W
Verlichting	2 x 40 W halogeen
Afzuigcapaciteit	650 m³/u
Geluidsniveau	55 dB (A)
Filtertype	Vetfilter (metaal, wasbaar)
Koolstoffilter	Optioneel
Bediening	Drukknoppen
Snelheden	3 standen
Afvoer	Buitenafvoer of recirculatie
Afvoerdiameter	150 mm
Materiaal	Roestvrij staal
Onderhoud	Vetfilter reinigen in vaatwasser; koolstoffilter vervangen
Veiligheid	Automatische uitschakeling bij oververhitting
Reserveonderdelen	Vetfilter, koolstoffilter, lampen verkrijgbaar
Reparatie-index	7.5/10
Garantie	2 jaar

Veelgestelde vragen - ZHC 928 x ZANUSSI

Hoe reinig ik het vetfilter van de Zanussi ZHC 928 x?

Het vetfilter kan worden gereinigd in de vaatwasser of met de hand met een mild schoonmaakmiddel. Zorg dat het volledig droog is voordat u het terugplaatst.

Moet ik een koolstoffilter gebruiken?

Een koolstoffilter is alleen nodig als u de afzuigkap in recirculatiemodus gebruikt. Bij buitenafvoer is dit niet vereist.

Hoe vervang ik de halogeenlampen?

Schakel de stroom uit, verwijder het lampdeksel, vervang de lamp door een nieuwe van hetzelfde type (2 x 40 W halogeen) en plaats het deksel terug.

Wat is de afzuigcapaciteit van de ZHC 928 x?

De maximale afzuigcapaciteit is 650 m³/u, geschikt voor keukens tot ongeveer 20 m².

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan worden gebruikt met een koolstoffilter voor recirculatie. Het koolstoffilter moet apart worden aangeschaft.

Hoe stel ik de afzuigkap in op de juiste hoogte?

De afzuigkap moet op een hoogte van 65-75 cm boven het kookoppervlak worden geïnstalleerd voor optimale prestaties.

Wat moet ik doen als de afzuigkap lawaai maakt?

Controleer of het vetfilter goed is geplaatst en niet verstopt is. Ook losse onderdelen of een verkeerde installatie kunnen lawaai veroorzaken.

Hoe schakel ik de afzuigkap uit na gebruik?

Druk op de aan/uit-knop om de motor uit te schakelen. Laat de ventilator nog enkele minuten naloop om restlucht af te voeren.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen zoals vetfilters, koolstoffilters en lampen zijn verkrijgbaar via de Zanussi-website of erkende dealers.

Wat is de garantie op de Zanussi ZHC 928 x?

De standaardgarantie is 2 jaar. Voor specifieke garantievoorwaarden verwijzen wij naar de garantiekaart in de verpakking.

GEBRUIKSAANWIJZING ZHC 928 x ZANUSSI

Geachte mevrouw, meneer,

Als u de in deze Gebruiksaanwijzing beschreven aanbevelingen zorgvuldig opvolgt, blijft uw kap steeds in goede staat en zal hij altijd optimale prestaties leveren.

INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 43

EIGENSCHAPPEN 44

INSTALLATIE 46

GEBRUIK 49

ONDERHOUD 51

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties..
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.

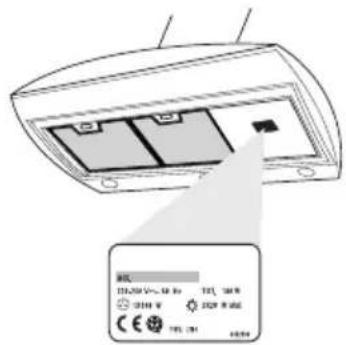

• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap. Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren.
• Gebruik de kap nooit op oneigenlijke wijze..
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoog komen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• De wasemkap mag niet gebruikt worden door kinderen of door personen die niet in staat zijn de kap correct te gebruiken.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

2 1 Telescopische Schouw Bestaande uit:

2.1 1 Bovenstuk

2.2 1 Onderstuk

7.1 1 Telescopisch frame compleet met afzuiginrichting, bestaand uit:

7.1a 1 Bovenste frame

7.1b 1 Onderste frame

8 1 Richtingsrooster Luchtuitlaat

9 1 Reductieflens ø 150-120 mm

14 1 Verlengstuk Luchtuitlaat Wasemkap bestaande uit twee helften

14.1 1 Verlengstuk Verbindingsstuk Luchtuitlaat

15 1 Verbindingsstuk Luchtuitlaat

25 2 Leidingklemmen

1 Gebruiksaanwijzing

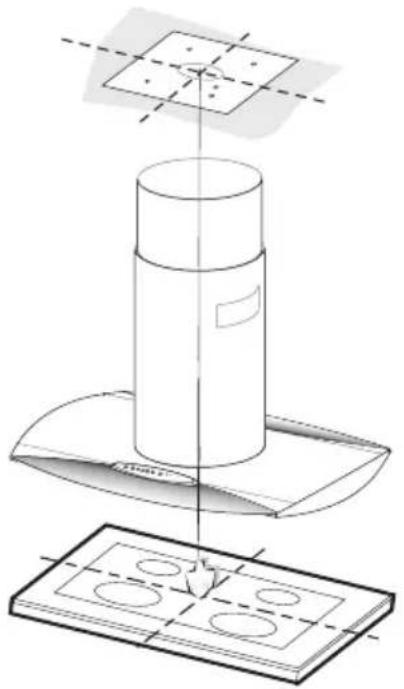

Gaten boren in plafond/plank en bevestiging frame

• Teken met behulp van een looddraad op het plafond/de draagplank het midden van de kookplaat af.
• Houd de bijgeleverde boormal 21 tegen het plafond/de plank, en laat het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat.
• Teken de middelpunten van de gaten van de boormal af.

• Boor gaten in de afgetekende punten:

• Plafond van massief beton: volgens de gebruikte betonpluggen.

• Plafond van steen met luchtkamer, met resistente dikte van 20 mm: ø 10 mm.
• Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.
• Houten planken: 7 mm.
• Doorvoer van de elektrische voedingskabel: 10 mm.
• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding naar buiten.

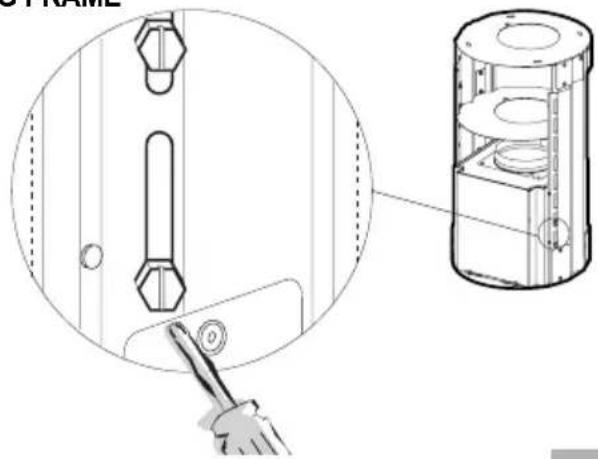

BEVESTIGING FRAME

Alvorens het frame te bevestigen, scheid de schouwen van het frame door de schroeven los te draoien. Daarna scheidt U de twee gedeeltes van het frame van elkaar scheiden door de 8 verbindingsschroeven aan de zijkant los te schroeven. Op die manier verkrijgt u het bovenste frame en het onderste frame.

- Breng de opening voor de doorvoer van de elektrische voedingskabel in de juiste positie.

- Bevestig het bovenste frame aan het plafond of aan de plank met behulp van:

• voor massief beton, betonpluggen, niet bijgeleverd.

- voor steen met luchtkamer, met resistente dikte van ongeveer 20 mm, 4 pluggen 11 en 4 schroeven 12h, bijgeleverd.

• voor houten balken, 4 houtschroeven, niet bijgeleverd.

• voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverd.

Onderste frame

- Bevestig het onderste frame met de 8 eerder verwijderde schroeven, en pas de lengte ervan aan de installatiemaat aan (onderste bevestigingsvlak van de wasemkap op min. 720 mm van de kookplaat).

- Voor de filterversie bepaalt u de positie volgens de gekozen richting van het luchtuitlaatmondstuk van de recirculatielucht.

- De bevestiging van het frame moet zowel berekend zijn op het gewicht van de wasemkap als op de belastingen die veroorzaakt worden door eventuele stoten tegen de zijkant van het gemonteerde apparaat. Controleer na het bevestigen van het frame of de basis stabiel is, ook als er tegen het frame aan wordt geduwd.

- In alle gevallen waarin het plafond niet stevig genoeg is op het punt waar de kap wordt opgehangen, dient de installateur het plafond te verstevigen met platen en tegenplaten die verankerd worden aan delen met een resistente structuur.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

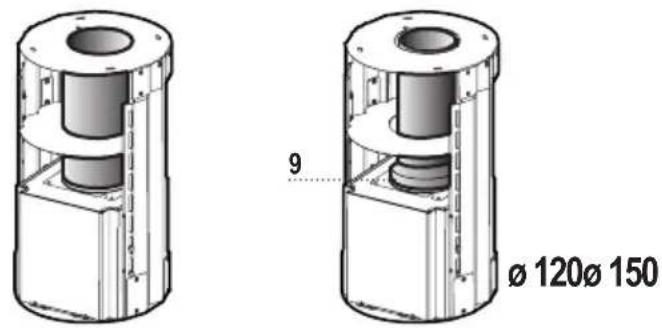

• Voor verbinding met een leiding van 120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Bevestig de leiding met de bijgeleverde leidingklemmen 25.
• Verwijder de eventuele geurfilters met actieve koolstof.

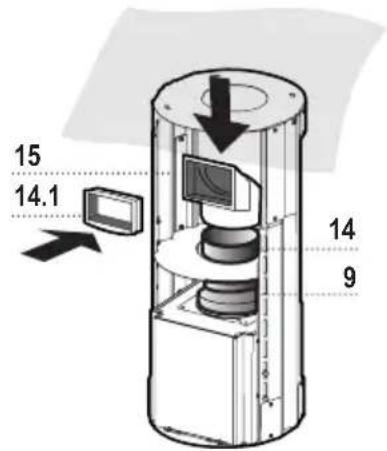

LUCHTUITLAAT FILTERVERSIE

• Plaats de reductieflens 9 op de uitlaat van de afzuiginrichting.
• Druk het verlengstuk 14 met kracht op de flens.
• Druk het verbindingsstuk 15 met kracht op het verlengstuk.
• Plaats het verbindingsverlengstuk 14.1 zijdelings op het verbindingsstuk 15 en verzeker u ervan dat de uitlaat zich ter hoogte van het mondstuk van de schouw bevindt.

• Breng het bovenste gedeelte van de schouw in positie en zet dit aan de bovenkant vast aan het frame met 2 van de bijgeleverde schroeven12c.
• Breng op dezelfde manier het onderste gedeelte van de schouw in positie zonder het te bevestigen en verzeker u ervan dat de uitlaat van verbindingsstuk 15 zich ter hoogte van het mondstuk van de schouw bevindt.
• Het richtingsrooster van de luchtuitlaat 8 moet gemonteerd worden nadat de schouw geïnstalleerd is.

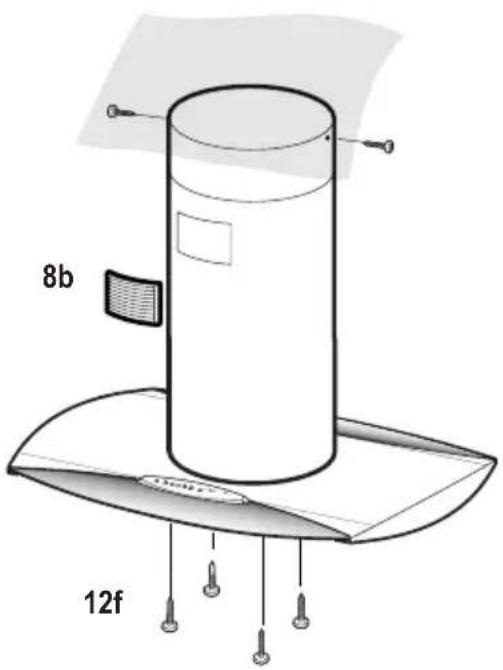

Alvorens de wasemkap aan het frame te bevestigen:

• haal de vetfilters uit de wasemkap;
• verwijder eventuele geurfilters met actieve koolstof.
• Zet vervolgens via de onderkant de wasemkap vast aan het frame met 4 bijgeleverde schroeven 12f.

- Plaats voor de filterversie het richtingsrooster 8 in zijn behuizing. Verzeker u er bovendien van dat het rooster goed in het verbindingsstuk 15 zit.

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

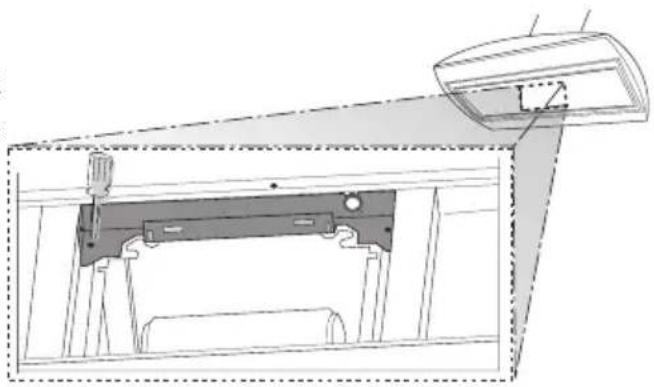

- Verwijder de bovenste beschermingsstaaf door de schroeven los te draaien.

- Sluit de connector van de bedieningen Cmd aan.

- Bevestig opnieuw de beschermingsstaaf.

- Verwijder de tegenovergestelde staaf van de vorige door de schroeven los te draaien.

- Verbind de connector van de halogeenlichtjes L.

- Bevestig opnieuw de beschermingsstaaf.

- Voor de filterversie monteert u het geurfilter met actieve koolstof.

- Zet de vetfilters weer op hun plaats.

L Lichten Hiermee schakelt u de verlichting aan en uit.

S1 Led Led motorinschakeling.
S2 Led Led optimale snelheid.
S3 Led Led intensieve snelheid.
S4 Led Led signalering alarm vetfilters verzadigd.
S5 Led Led signalering alarm filter met actieve koolstof uitgeput.

Om de signalering uit te schakelen (kappen met afzuigsysteem) drukt u tegelijkertijd op de toetsen R (met een puntig voorwerp, bijvoorbeeld een potlood) en V2. Om de signalering weer te activeren, drukt u op de toetsen R en V3.

R Reset Interne toets reset alarm filters.
V1 Motor Inschakeling en uitschakeling afzuigmotor.
V2 Snelheid Verlaagt de werkingssnelheid.
V3 Snelheid Verhoogt de werkingssnelheid.

V4 Optimale Vooraf ingestelde optimale snelheid. Voor een persoonlijke instelling van de snelheid optimale snelheid selecteert u de gewenste snelheid met behulp van de toetsen V2 en V3 en drukt u binnen 10 seconden op de toets V4 (gedurende deze 10 seconden knippert de betreffende led S2). De gemaakte instelling blijft actief tot de kap weer wordt uitgeschakeld.

V5 Intensieve Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan. 15

Snelheid minuten na activering van deze snelheid, schakelt het apparaat automatisch de optimale snelheid weer in. De intensieve snelheid kan ook met de hand worden uitgeschakeld door indrukken van de toets V4.

T Vertraagde Dit systeem maakt het mogelijk restgeuren volledig te elimineren zonder dat u uitschake- het apparaat hoeft uit te schakelen; na afloop van de geselecteerde periode worden

ling de motor en de verlichting automatisch uitgeschakeld. Door de toets T meerdere malen in te drukken kunt u een vertraging van de uitschakeling van het apparaat instellen van respectievelijk 15, 30, 60 minuten. De geselecteerde tijd wordt aangegeven door de betreffende led's T1, T2, T3. Om van een geselecteerde vertraging om te schakelen naar een andere, is het voldoende net zo vaak op de toets T te drukken tot de led van de gewenste vertragingsperiode gaat brande. De op die manier geselecteerde tijd wordt opnieuw vanaf nul geteld. De vertraging van de uitschakeling kan worden gedeactiveerd met de toets V4.

T1 Led Led signalering vertraging uitschakeling 15'.
T2 Led Led signalering vertraging uitschakeling 30'.
T3 Led Led signalering vertraging uitschakeling 60'.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

Reset van het alarmsignaal

• Druk op de toets R met behulp van een puntig voorwerp (bijvoorbeeld een potlood).
• De led voor signalering alarm S4 zal uitgaan.

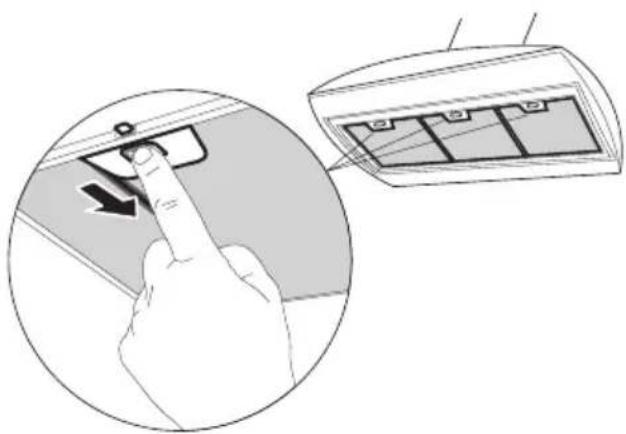

Schoonmaken filters

• De filters kunnen in de vaatwasmachine worden gewassen en moeten worden schoongemaakt wanneer de led S4 knippert of minsters eenmaal in de 2 maanden bij gewoon gebruik of nog vaker bij bijzonder intensief gebruik.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

- Het filter kan niet gewassen en niet geregenereerd worden en moet worden vervangen wanneer de led S5 knippert of minstens eenmaal in de 4 maanden. De alarmsignalering is alleen actief wanneer de afzuigmotor wordt gebruikt.

Reset van het alarmsignaal

• Druk op de toets R met behulp van een puntig voorwerp (bijvoorbeeld een potlood).
• De led voor signalering alarm S5 zal uitgaan.

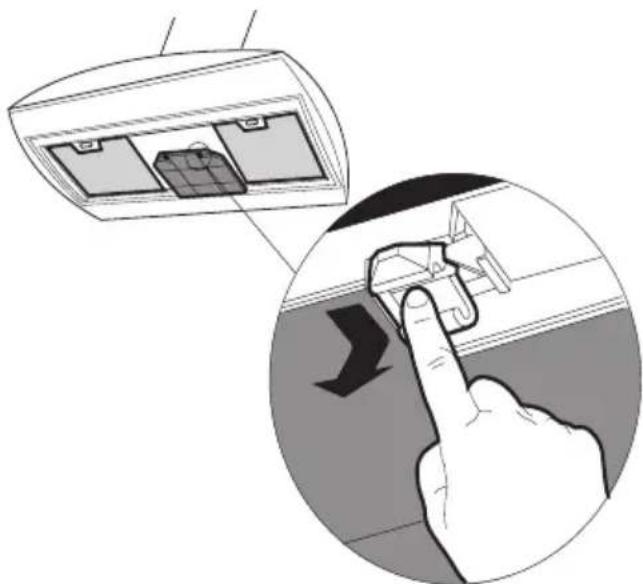

Vervanging Filter

• Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.
• Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats de metalen vetfilters terug.

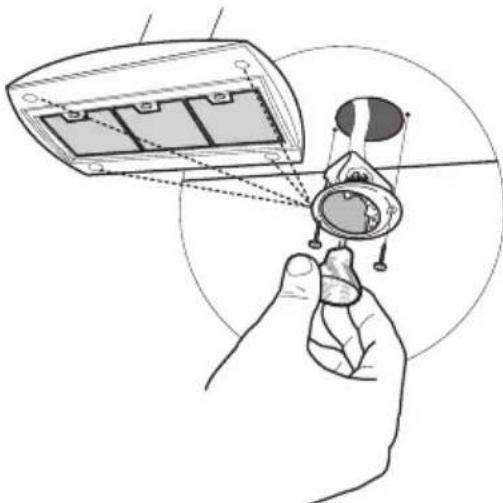

Halogeenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de ring is bevestigd.
• Haal de lamp uit de lamphouder met een lichte trekbeweging.
• Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de lamphouder worden gestoken.
• Plaats de ring terug en zet hem vast met de twee schroeven die u eerder heeft verwijderd.

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 72/23/EEG inzake de elektrische veiligheid en aan de Europese normen 89/336/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE-markering.
