Producttype	Afzuigkap
Merk	Zanussi
Model	ZHC 922
Installatie	Wandmontage boven kookplaat
Afzuigversie	Afvoer naar buiten of recirculatie (filterversie)
Motorsnelheden	3 standen (minimum, middel, maximum)
Verlichting	Neonbuis 15W of 2 lampjes 40W
Bediening	Toetsen voor verlichting, motor, snelheid
Vetfilter	Metalen filter, wasbaar (ook in vaatwasser)
Koolstoffilter	Actief koolfilter, vervangbaar (niet wasbaar)
Filteronderhoud	Vetfilter elke 2 maanden reinigen; koolstoffilter elke 4 maanden vervangen
Minimale afstand tot kookplaat	65 cm
Elektrische aansluiting	220-240 V, met tweepolige schakelaar en aarding
Luchtafvoer	Slang of buis ∅120 mm of ∅150 mm
Meegeleverde accessoires	Telescoopschoorsteen, beugels, pluggen, reduceerflens, filterverbindingsstuk
Reiniging	Binnen- en buitenkant met vochtige doek en neutraal middel; geen schuurmiddelen
Veiligheidswaarschuwing	Niet flamberen onder kap; frituurpannen onder controle houden
Garantie	Raadpleeg servicecentrum voor vervanging voedingskabel
Geluidsniveau	Niet gespecificeerd
Afmetingen	Niet gespecificeerd

Veelgestelde vragen - ZHC 922 ZANUSSI

Hoe installeer ik de Zanussi ZHC 922 afzuigkap?

Volg de installatie-instructies in de handleiding. Bepaal eerst het type installatie (A/B/C). Monteer de beugels (1 en 2) op de juiste hoogte, afhankelijk van de afstand tot de kookplaat (minimaal 65 cm). Haak de kap aan beugels 1 en stel deze waterpas. Sluit de luchtafvoer aan (afzuig- of filterversie) en monteer de telescoopschoorsteen. Zorg voor een correcte elektrische aansluiting met aarding.

Hoe reinig ik de metalen vetfilters?

De metalen vetfilters moeten minimaal elke 2 maanden worden gereinigd. Verwijder ze door de handgreep naar achteren te trekken. U kunt ze reinigen met een normaal huishoudelijk schoonmaakmiddel of in de vaatwasser. Plaats ze terug met de handgreep naar de zichtbare zijde.

Hoe vervang ik het actieve koolstoffilter?

Alleen voor filterversie: verwijder eerst de metalen vetfilters of het afzuigrooster. Draai de gebruikte koolstoffilters tegen de klok in om ze te verwijderen. Plaats nieuwe filters door ze met de klok mee te draaien. Vervang ze minimaal elke 4 maanden of vaker bij intensief gebruik.

Hoe vervang ik de verlichting van de afzuigkap?

Haal het metalen eindstuk T weg. Laat het glas naar de knoppendoos glijden tot het loskomt. Vervang de neonbuis (15W) of de lampjes (40W). Monteer het glas in omgekeerde volgorde.

Wat is de minimale afstand tussen de kookplaat en de afzuigkap?

De minimale veiligheidsafstand is 65 cm. Houd u aan deze afstand om veilig gebruik te garanderen.

Kan ik de afzuigkap ook gebruiken zonder afvoer naar buiten?

Ja, de kap kan worden gebruikt in de filterversie (recirculatie). Hiervoor moeten actieve koolfilters worden geplaatst en de lucht wordt via de zijroosters terug de keuken in geblazen.

Hoe schakel ik de verschillende snelheden in?

Gebruik toets V op het bedieningspaneel. Druk herhaaldelijk om te schakelen tussen snelheid 1 (minimum), 2 (midden) en 3 (maximum). Snelheid 1 is geschikt voor continue ventilatie, snelheid 3 voor sterke kookluchten.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst de stroomtoevoer en of de stekker in het stopcontact zit. Zorg dat de tweepolige schakelaar is ingeschakeld. Controleer ook of de zekering niet is doorgeslagen. Als het probleem aanhoudt, neem contact op met een erkend servicecentrum.

Waar vind ik de handleiding voor de Zanussi ZHC 922?

De handleiding is beschikbaar op notice-facile.com in PDF-formaat. U kunt deze gratis downloaden. Ook kunt u een vertaling aanvragen door uw e-mailadres en gewenste taal op te geven.

Mag ik de afzuigkap op een andere manier aansluiten dan beschreven?

Nee, volg altijd de installatie-instructies en veiligheidsvoorschriften in de handleiding. Onjuiste aansluiting kan leiden tot gevaarlijke situaties. De fabrikant wijst elke aansprakelijkheid af voor schade door verkeerde installatie.

GEBRUIKSAANWIJZING ZHC 922 ZANUSSI

Nederlands ...... pag. 28

Eerste deel INSTRUCTIES VOOR DE INSTALLATIE

1 - ALGEMEEN

Deze kap is geschikt om aan de muur te worden geïnstalleerd, boven een kookplaat die tegen een wand is geplaatst. Hij kan worden gebruikt in de afzuigversie (afvoer naar buiten) of in de filterversie (recycling binnen). Vanwege de gecompliceerdheid en het gewicht van het apparaat raadt men aan de installatie te laten uitvoeren door gespeciali-seerde vakmensen, terwijl rekening gehouden dient te worden met alle voorschriften van de bevoegde autoriteiten voor wat betreft de afvoer van de weg te leiden lucht. De fabrikant wijst iedere verantwoorde-lijkheid voor schade die te wijten is aan een niet correcte of niet volgens de regels uit-gevoerde installatie, af.

2 - ONDERDELEN

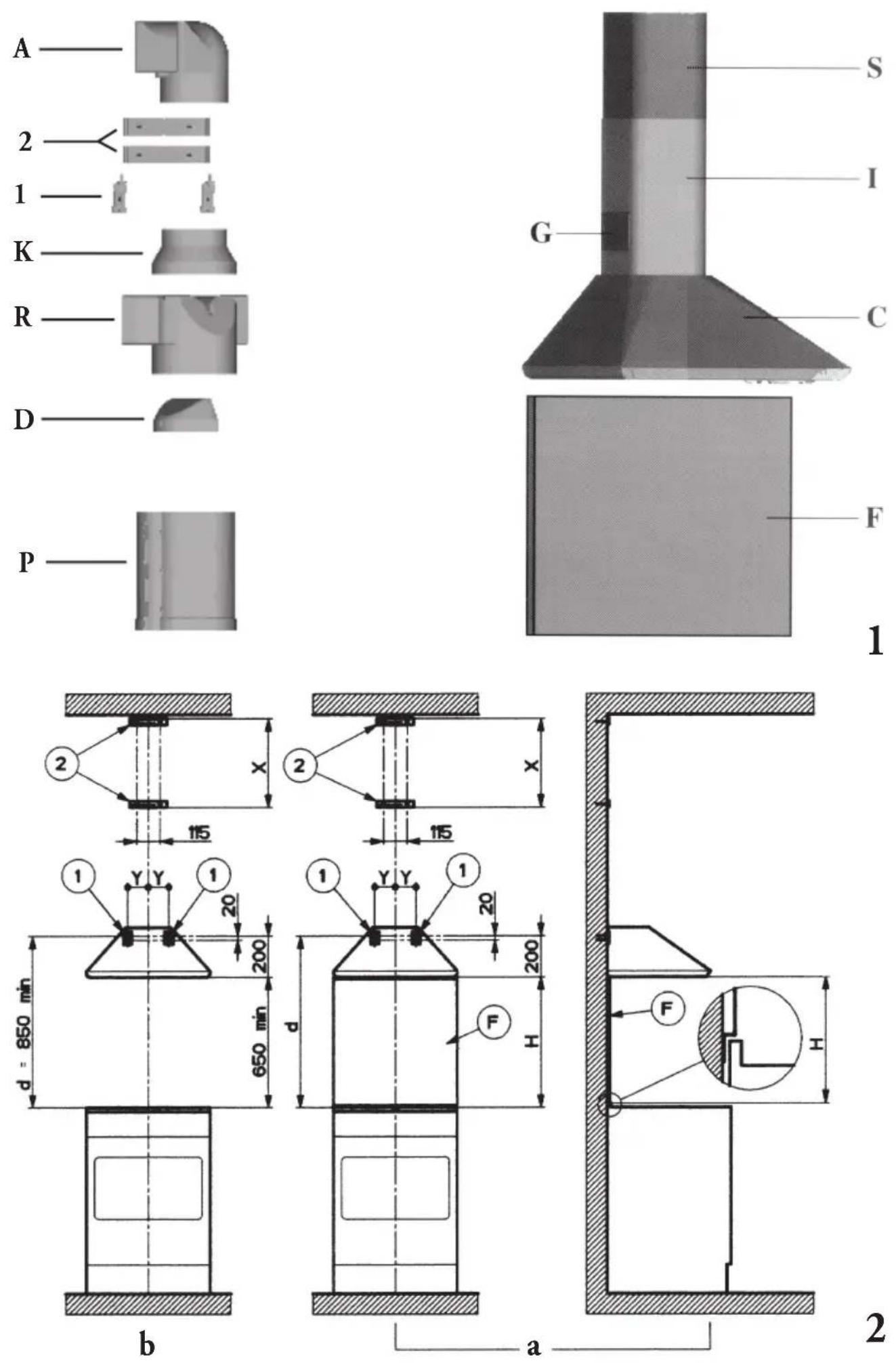

De afzuigkap bestaat uit (fig. 1):

2.1 - 1 afzuigkap C, kompleet met commando's, verlichting en ventilator
2.2 - 1 telescoopschoorsteen bestaande uit:

1 bovenste halve buis S

1 onderste halve buis I

2.3 - 1 afzuigverbindingstuk 90x132 A (allen voor speciale modellen)
2.4 - 2 gerichte roostertjes G
2.5 - 1 reduceerflens ∅ 150-120 K
2.6 - 1 filterverbindingsstuk R
2.7 - 1 deflektor D (allen voor speciale modellen)
2.8 - 1 filterend verlengstuk P (allen voor speciale modellen, zie paragraaf 4.4 3 1e deel)
2.9 - 1 zakje met inhoud:

2 beugels 1 voor bevestiging van de afzuigkap zelf
2 beugels 2 voor bevestiging van de schoorsteen schroeven, pluggen en documenten

2.10 - 1 ruggedeelte F (optional)

3 - WAARSCHUWINGEN VOOR DE VEILIGHEID

3.1- Sluit het apparaat niet aan op pijpen die door verbranding ontstane rook afvoeren (ver-warmingsketels, open haarden enz...).
3.2- Controleer of de spanning van het elektri-citeitsnet overeenstemt met de spanning die op het gegevensplaatje aan de binnenkant van de kap staat aangegeven.
3.3- Verbind de afzuigkap met het elektriciteitsnet door een tweepolige schakelaar aan te brengen met een opening van de contacten van ten minste 3 mm.
3.4- Vergewis U ervan dat het elektriciteitsnet in huis een correcte aarding heeft.
3.5- De minimum veiligheidsafstand tussen de kookplaat en de kap is 65 cm.
3.6- Flamboyeer niet onder de afzuigkap.
3.7- Houdt frituurpannen onder controle gedu-rende het gebruik: de oververhitte olie zou kunnnen ontvlammen.
3.8- Voordat U welke reinigings- of onderhouds-werkzaamheden dan ook gaat uitvoeren, dient U de stekker uit het stopcontact te trekken of de hoofdschakelaar uit te schakelen.

3.9- In het geval waarin in het vertrek zowel de afzuigkap als niet door elektriciteit aangedreven (b.v. gasapparaten) apparaten worden gebruikt, dient men te zorgen voor een aangepaste ontluchting van het vertrek. Een juist gebruik zonder risico's bereikt men wanneer de maximum depressie van het vertrek de 0,04 mbar niet overschrijdt; men voorkomt op deze manier een terugkeer van de vrijkomende gassen.

4 - INSTALLATIE

De afzuigkap kan op drie verschillende manieren aan de wand worden geïnstalleerd:

A - installatie van de kap met een ruggedeelte (optional)

B - installatie van de kap zonder ruggedeelte

C - installatie waarbij de schoorsteen op één lijn gebracht wordt met de bovenkant van de hangkastjes. In ieder geval, om te voorkomen dat de af-zuigkap per ongeluk loshaakt, is het altijd noodzakelijk voor de installatie van de schoorsteen te werk te gaan zoals aangegeven wordt in de instructies.

Het volgende schema dient te worden gerespec-teerd:

4.1 - Montage van de ondersteunende beugels

4.2 - Montage van de afzuigkap

4.3 - Aansluiting op het elektriciteitsnet en controle van de werking

4.4 - Afzuig- of filteraansluiting

4.5 - Aansluiting van de telescoopschoorsteen

4.1 - Montage van de ondersteunende beugels. Installatie type A/B (fig. 2a-b)

1 - Trek op de wand een verticale lijn tot aan het plafond, in het midden van de zone waar de afzuigkap gemonteerd gaat worden: dit dient voor de verticale opstelling op één lijn van de onderdelen.

2 - Plaatsing van de beugels 1

Trek een horizontale lijn op een afstand tot de kookplaat van:

a) met ruggededeelte (fig. 2a): d = 200 + H, waarbij H = de hoogte in milimeters van het zichtbare deel van het ruggededeelte; deze maat dient direct te worden genomen op het bijgeleverde ruggededeelte, aangezien er verschillende soorten ruggededeelten worden geleverd. b) zonder ruggededeelte (fig. 2b) d = minimaal 850 mm. Op de horizontale lijn de boringen voor de bevestiging van de beugels 1 aangeven op een afstand Y = 100 mm tussen het midden van de gaten van de beugels en het midden van de afzuigkap.

3 - Plaatsing van de beugels 2

a) Zet één van de beugels 2 tegen de muur op ongeveer 1 of 2 mm van het plafond of van de bovengrens, terwijl U het midden ervan op de verticale lijn brengt.
b) Geef op de muur de twee ogen van de beugel aan.
c) Zet de andere beugel 2 tegen de wand op de verticale lijn, op een afstand X gemeten zoals in fig. 2, op dezelfde hoogte als de bovenste halve buis S die bij de afzuigkap geleverd wordt.
De maat X kan verschillende waarden heb-ben, al naar gelang de verschillende beschikbare lengtes van de bovenste halve buis.
d)Geef op de wand het midden van de ogen van de beugel aan.

4 - Met een boortje van ∅ 8 mm alle aangegeven punten boren.

De beugels 1 - 2 goed vastzetten door gebruik te maken van de pluggen ∅ 8 mm en de bijbehorende schroeven.

5 - Ruggedeelte (optional)

De afstand van de afzuigkap vanaf de kookplaat wordt bepaald, in dit geval, door de hoogte van het ruggedeelte F en door de eventuele op-staande rand van de kookplaat. Het ruggedeelte moet worden gemonteerd vòr de afzuigkap, en, als men hem zowel boven als onder wenst te bevestigen tegen de wand, is het noodzakelijk hem op de juiste hoogte te monteren, voor de montage van de basis of tenminste van de daarbij behorende plaat. Aangezien het om een gecompliceerde operatie gaat, dient deze uitsluitend door de keukeninstallateur of door vakbekwaam personeel te worden uitgevoerd, dat alle afme-tingen van de meubels kent. Indien men alleen de bovenkant wil vastzetten, dient men als volgt te werk te gaan:

a) Zet het ruggedeelte op de plaat van de basis zoals op fig. 2a, breng hem in contact met de wand en plaats hem goed op het midden van de basis.
b) Geef het midden van de twee boringen van de bovenste strook aan.
c) Boor de wand met een boortje van ∅ 8 mm en bevestig het ruggedeelte door gebruik te maken van de pluggen ∅ 8 mm en de bijgeleverde schroeven.
d) De eventuele stabilisatie van het onderste deel wordt, indien nodig, overgelaten aan de installateur.

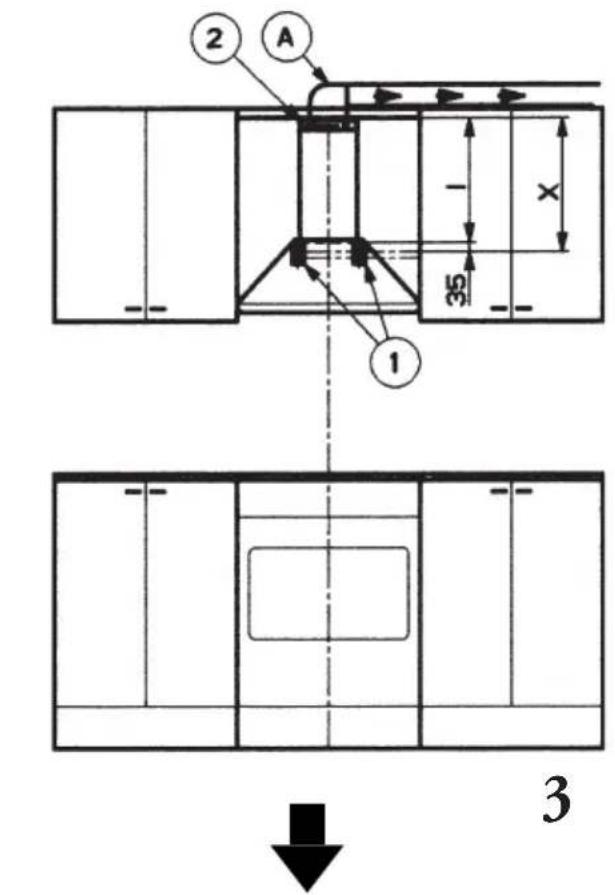

Installatie type C (fig. 3)

Het is mogelijk dit type installatie uit te voeren door alleen gebruik te maken van de onderste halve buis I.

1 - Trek op de wand een verticale lijn in het midden van de zone waar de afzuigkap gaat worden gemonteerd, tot aan de bovengrens die kan worden aangegeven door een houten plank: dit dient om de delen vertikaal op één lijn te brengen. Trek een horizontale lijn op een afstand X van de onderkant van de plank. De waarde X kan verschillende grootten hebben, al naar gelang de verschillende beschikbare afmetingen van de onderste halve buis en is gelijk aan de hoogte van de halve buis I + 35 mm.

2 - Plaatsing van de beugels 1 Geef de boringen voor de bevestiging van de beugels op de horizontale lijn aan zoals aangegeven in paragraaf 4.1 2.

3 - Plaatsing van de beugels 2 a) Zet één van de beugels 2 tegen de wand op ongeveer 1 of 2 mm van de plank, en plaats hem met het midden (inkeping) op de ver-tikale lijn. b) Teken op de wand de twee gaten van de beugel.

4 - Met een boor van ∅ 8 mm alle aangegeven gaten boren. Bevestig de beugels 1 - 2 zo stevig mogelijk door gebruik te maken van de pluggen van ∅ 8 mm en de bijbehorende bijgeleverde schroeven.

4.2 - Montage van de afzuigkap zelf

1 - Haak de kap C aan de beugels 1

2 - Schroef de twee regelschroeven W van 4Mx25 (geleverd bij de accessoires) in de gaten met schroefdraad van de beugels 1.

3 - Regel vertikaal en horizontaal de afzuigkap door aan de schroeven W te draaien.

4.3 - Aansluiting op het elektriciteitsnet en controle van de werking

1 - Het is noodzakelijk de waarschuwingen 3.2, 3.3, 3.4 van paragraaf 3 met betrekking tot de veiligheid nauwgezet te respecteren.

2 - Als de elektrische aansluiting eenmaal is uitge-voerd, dient de correcte werking van de verlichting, de ontsteking van de motor en de wis-seling van de snelheden te worden gecontroleerd.

4.4 - Afzuigende of filterende aansluiting

1 - Afzuigende aansluiting (installatie type A/B)

a) De afzuigkap kan worden aangesloten op externe bebuizing met behulp van een slang of buis met ∅ 120 mm of 150 mm; de keuze hiervan wordt overgelaten aan de installateur. Voor de installatie van de buis ∅ 120 mm, is het noodzakelijk de reduceerflens K op de uitgang van de kap te monteren (fig. 5).

b) De uitgang van de lucht aansluiten op de externe bebuizing met een slang of buis die bevestigd moeten worden met een geschikt buisklem (fig. 6). Het juiste en noodzakelijk materiaal voor deze laatste operatie dient te worden verschaft door de installateur. Als men de kap in de afzuigversie wil installeren met de uitgang van de lucht aan de zijkant van de onderste halve buis I met recht-hoekige buizen, is he noodzakelijk de deflektor D aan te brengen in het verbindingsstuk om het niet gebruikte gat af te sluiten (fig. 7).

2 - Afzuigende aansluiting (type C)

Dit type installatie staat het toe de afzuigkap met de bebuizing voor afvoer naar buiten te verbinden met behulp van rechthoekige buizen met nominale afmetingen van 90x132, gebruik makend van alleen de onderste halve buis I (fig. 3).

a) Maak een gat van 120 mm in de plank tussen de twee hangkastjes boven de kookplaat.
b) Verbind de flens voor de uitgang van de lucht met het afzuigverbindingsstuk A.
c) Verbind het afzuigverbindingsstuk A met de bebuizing voor afvoer naar buiten, gebruik makend van de rechthoekige buis 90x132
d) Verwijder de eventuele aktieve koolfilters (zie paragraaf 3.3 2, 2e deel).

3 - Filterende aansluiting (alleen installatie type A/B)

a) de gefilterde lucht wordt teruggebracht in het vertrek door de twee gerichte zijroosters, geplaatst op de onderste halve buis I, waar-van de positie, om verschillende redenen, wordt gekarakteriseerd door twee verschillende hoogtes (fig. 8 en 9).
b) Lage positie (fig. 8): verbind het filterverbin-dingsstuk R direct met de ronde uitgang van de verspreider, door hem naar beneden te drukken.
c) Hoge positie (fig. 9): verbind het verlengstuk P met de ronde uitgang van de verspreider, door hem naar beneden te drukken en tegelijkertijd het verbindingsstuk F op het verlengstuk R aan te brengen.
d) Voeg de eventuele aktieve koolfilters toe aan de binnenkant van de afzuigkap (zie paragraaf 3.3. 2, 2e deel). N.B. - Breng de gerichte roostertjes niet aan; deze operatie dient te worden uitgevoerd na de installatie van de schoorsteen.

4.5 - Montage van de telescoopschoorsteen

1 - Installatie type A/B (fig. 10)

a) Om de bovenste halve buis S aan te brengen, dient u de twee zijstukken een stukje verder uit elkaar te trekken, hen achter de beugels 2 te haken en te weer sluiten tot aan de aanslag.
Bevestig de halve buis aan de beugels 2 met vier van de bij de accessoires gele-verde schroeven.
b) Op de zelfde wijze de onderste halve buis I aanbrengen tussen de onderste beugel 2 en de wand, rekening houdend met het feit dat aan de basis, de omtrek van de halve buis bevesigd moet worden op de daarvoor bestemde plaats in de afzuigkap zelf en aan de zijlipjes moet worden gehaakt (zie uitvergroting).

2 - Installatie type C (fig. 11)

Bevestig de onderste halve buis I door de twee zijstukken een stukje uit elkaar te trekken, hen

achter de beugel 2 haken en hen weer sluiten tot aan de aanslag, rekening houdend met het feit dat aan de basis de omtrek van de halve buis op de daarvoor bestemde plaats in de afzuigkap zelf moet worden aangebracht en aan de zijlipjes moet worden gehaakt (zie uitvergroting).

ATTENTIE - In geval van demontage van de onderste halve buis, moeten de twee zijlipjes aan de binnenkant van de afzuigkap worden losgehaakt (fig. 12).

3 - Bevestig de twee gerichte roostertjes op de staalplaat op de daarvoor bestemde plaatsen, zodat het symbool naar boven gericht staat en het symbool naar voren. Bovendien, voor de filterversie, dient men te controleren of de roostertjes correct in de binnenkant van het filterverbindingsstuk R passen (fig. 13).

2e deel INSTRUCTIES VOOR HET GEBRUIK EN HET ONDERHOUD

1 - WAARSCHUWINGEN VOOR DE VEILIGHEID

Het is absoluut noodzakelijk alle waar-schuwingen die beschreven zijn in paragraaf 3 van het eerste deel - instructies voor de installatie, te respecteren. Bovendien is het erg belangrijk bijzondere aan-dacht te schenken tijdens het gebruik en het onderhoud, aan de volgende opmerkingen:

1.1- De antivet-filters en de aktieve koolfilters nauwgezet en op tijd onderhouden volgens de raadgevingen van de fabrikant of vaker, indien er sprake is van intensief gebruik (meer dan 4 uur per dag).
1.2- Laat geen grote vlammen onbedekt terwijl de afzuigkap in werking is: wanneer U pannen van het vuur haalt, de vlam doven of in ieder geval, gedurende korte tijd en onder bewaking, op het minimum zetten.
1.3- Regel de vlam altijd zodanig dat deze niet aan de zijkant van de pan omhoog komt: men bespaart energie en men voorkomt gevaarlijke warmteconcentraties.
1.4- Gebruik het apparaat niet voor oneigenlijke doeleinden; het is uitsluitend ontworpen om keukenluchtjes tegen te gaan.
1.5- Om de voedingskabel H te vervangen, dient men zich te wenden tot het dichtstbijzijnde Service-centrum.

2 - GEBRUIK

Knoppenpaneel (fig. 14)

Het schema van de knoppen is als volgt:

TOETS L = Schakelt de verlichting aan en uit

TOETS M = Schakelt de motor aan en uit

TOETS V = Bepaalt de bedrijfssnelheid, on-derverdeeld in:

1 = Minimum snelheid, geschikt voor een continue bijzonder geruisloze luchtverversing, wanneer er weinig kookluchten zijn.

2 = Gemiddelde snelheid, geschikt in de meeste gevallen, gezien de optimale verhouding tussen hoeveelheid verwerkte lucht en geluids-niveau.

3 = Maximum snelheid, geschikt om zeer sterke kookluchten tegen te gaan, ook gedurende langere tijd.

3 - ONDERHOUD

Een constant onderhoud garandeert een goede werking en een goed rendement ook na verloop van tijd. Bijzondere aandacht dient te worden geschonken aan de metalen antivet-filters en, alleen voor filterkappen, aan het aktieve kool-filter.

3.1 - Metalen antivet-filter

1 - Reiniging

Het is noodzakelijk deze filters tenminste eenmaal in de twee maanden met een normaal huisschoonmaakmiddel te reinigen; de compacte afmetingen maken het mogelijk de filters ook in de vaatwasmachine te wassen.

2 - Demonteren van de filters

Verwijder één filter na het andere, terwijl U hem ondersteunt met én hand en terwijl U de roest-vrijstalen handgreep naar achteren trekt (fig. 15). Monteer opnieuw, erop lettend dat de handgreep naar de zichtbare zijde wordt gehouden.

3.2 - Filters van synthetische vezels.

1 - Vervang deze wanneer de paars-rode kleur van de puntjes, die door het rooster heen zichtbaar zijn, zich over het grootste deel van het oppervlak heeft verspreid, en, in ieder geval, tenminste eenmaal per twee maanden. N.B. - Dit filer kan niet worden gewassen, want dan zou het al zijn eigenschappen verliezen. De fabrikant wijst ieder aanspra-kelijkheid wegens schade die aan het niet respecteren van deze regel te wijten is, af.

2 - Procedure voor de vervanging

• open het rooster (fig. 16a) door de toetsen U naar achteren te drukken zover U kunt.
• Draai het rooster naar beneden, haak hem los van de achterste pinnen met een diagonale beweging (fig. 16b).
• Zet het rooster op een vlak en verwijder de filterhouders Q (fig. 16c).
• Vervang het filter zodat de gekleurde puntjes te zien zijn door het rooster heen.
• Monteer de roosterhouder weer en het rooster door de procedure in omgekeerde volgorde uit te voeren, ervoor zorgend dat de metalen haken die door de toetsen U worden bewogen, tot op de volle diepte op hun plaats zitten. ATTENTIE - Het is noodzakelijk de aangegeven tussenpozen voor reiniging en onderhoud te respecteren, om een mogelijke brand te voorkomen wanneer de filters verzadigd zijn met vet.

3.3 - Aktief koolfilter

1 - Werking

De aktieve koolfilters hebben het vermogen de geuren te onderdrukken tot aan hun verzadiging. Ze kunnen niet worden gewassen en kunnen niet opnieuw worden gebruikt, en moeten daarom tenminste eenmaal per vier maanden worden vervangen of vaker, indien er sprake is van een bijzonder intensief gebruik.

2 - Vervanging

Verwijder de metalen antivet-filters of het af-zuigrooster, verwijder de aktieve koolfilters aan het einde van de metalen verspreider door hen tegen de klok in te draaien. Monteer de nieuwe filters door hen met de klok mee te draaien (fig. 17).

3.4 - Verlichting

Bestaat uit een neonbuis van 15W, of uit twee lampjes van 40W. Om de lampen te vervangen dient U als volgt te werk te gaan (fig. 18):

1 - Haal het metalen eindstuk T weg dat tegen de knoppendoos zit. Het glas blijft aan de lipjes Z gehaakt.
2 - Laat het glas naar de knoppendoos glijden totdat de tegenoverliggende punt vrijkomt (piijltje 1), dan voorzichtig naar beneden trekken (piijltje 2) en vervolgens in tegengestelde richting laten glijden (piijltje 3) totdat het glas volledig vrijkomt. Vervang de lamp of neonbuis en monteer het glas door bovenstaande handelingen in omgekeerde volgorde uit te voeren.

3.5 - Reiniging

De reiniging aan de binnen- en buitenkant van de afzuigkap dient te worden uitgevoerd met een vochtige doek en een neutraal vloeibaar schoonmaakmiddel. U mag absoluut geen schuurmiddel gebruiken, in het bijzonder op de gesatineerde roestvrijstalen oppervlakken.
