GEBRUIKSAANWIJZING ZHC 634 ZANUSSI

Geachte mevrouw, meneer,

Als u de in deze Gebruiksaanwijzing

beschreven aanbevelingen zorgvuldig

opvolgt, blijft uw kap steeds in goede staat

en zal hij altijd optimale prestaties leveren.

INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 43

EIGENSCHAPPEN 44

INSTALLATIE 46

GEBRUIK 49

ONDERHOUD 50

INSTALLATIE

- De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

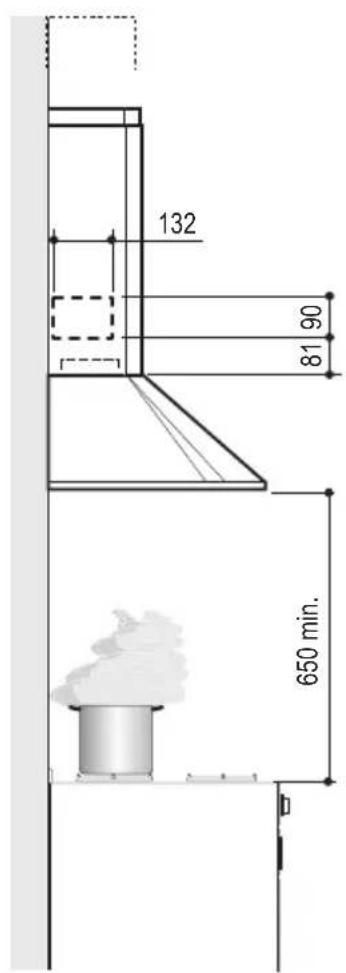

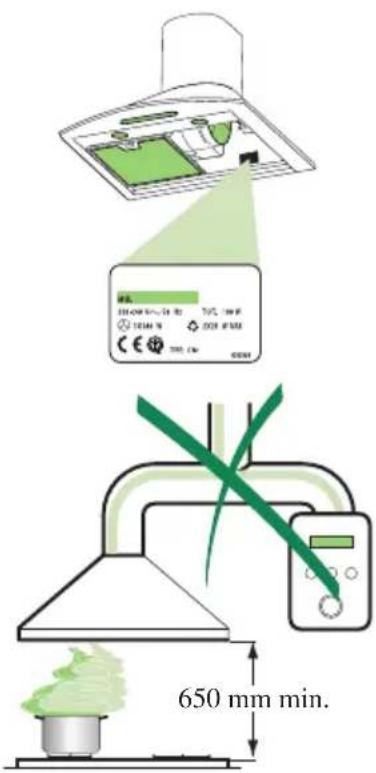

- De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.

- Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.

- Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.

- Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).

- Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

- De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren.

- Gebruik de kap nooit op oneigenlijke wijze.

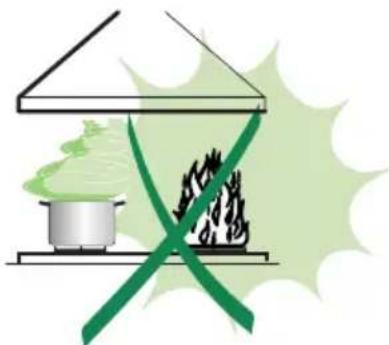

- Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.

- Regel de vlammen altijd zo dat ze niet langs de pannen omhoog komen.

- Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

- De wasemkap mag niet gebruikt worden door kinderen of door personen die niet in staat zijn de kap correct te gebruiken.

- Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.

- Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.

- Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Tender Wasemkap Motor Aantal Isolatieklasse Vermogen

Voedingsspanning 220-240 V 6/40K-A 1 II 150 W

Voedingsfrequentie 50 Hz 6/50K-A 1 II 190 W

Gewicht \~ 12 kg 8BS/28K-A-P 1 II 205 W

PRO 1 I

330 W

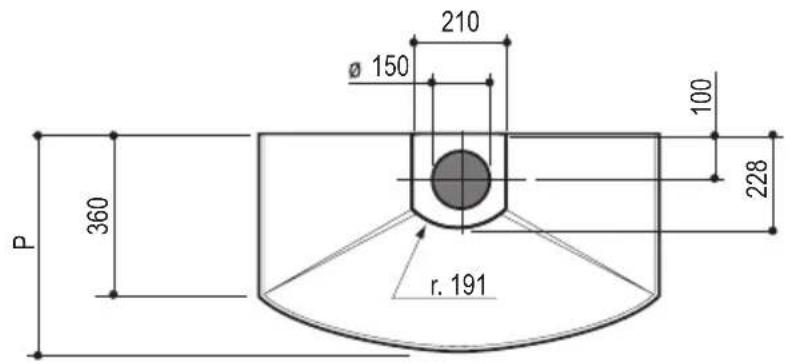

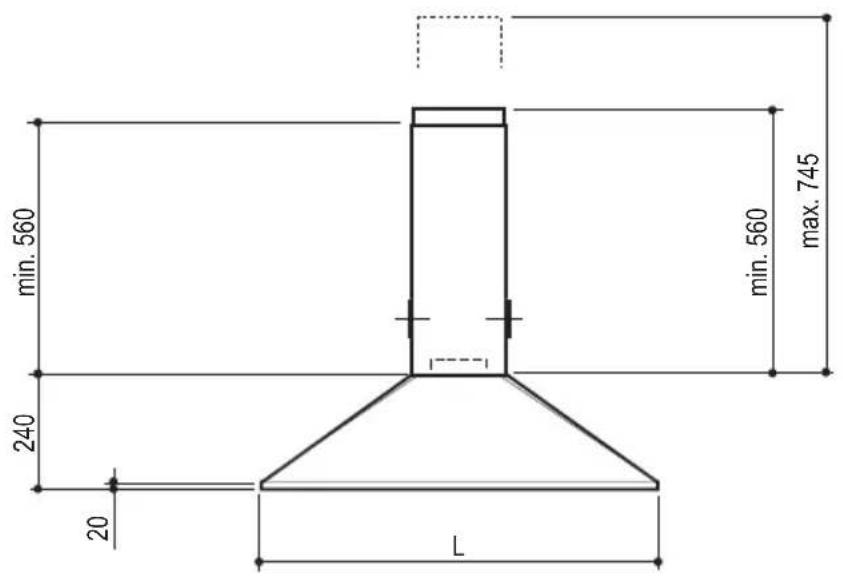

Buitenafmetingen

Type wasemkap	60	90
L	598	898
P	469	499

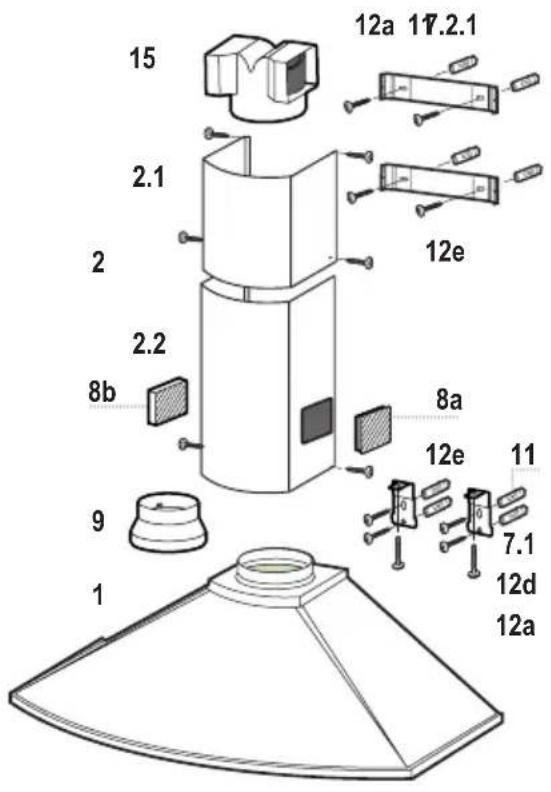

Onderdelen

Ref. Productonderdelen

1 1 Wasemkap compleet met: bedieningen, licht, ventilatorgroep, filters
2 1 Telescopische schouw bestaande uit:
2.1 1 Bovenstuk
2.2 1 Onderstuk
8a 1 Richtingsrooster rechts luchtuitlaat
8b 1 Richtingsrooster links luchtuitlaat
9 1 Reductieflens ø 150-120 mm
15 1 Verbindingsstuk luchtuitlaat

7.1 2 Bevestigingsbeugels wasemkap
7.2.1 2 Bevestigingsbeugels bovenstuk van de schouw
11 8 Pluggen
12a 8 Schroeven 4,2 x 44,4
12d 2 Schroeven M4 x 25
12e 6 Schroeven 2,9 x 9,5

Documentatie

1 Gebruiksaanwijzing

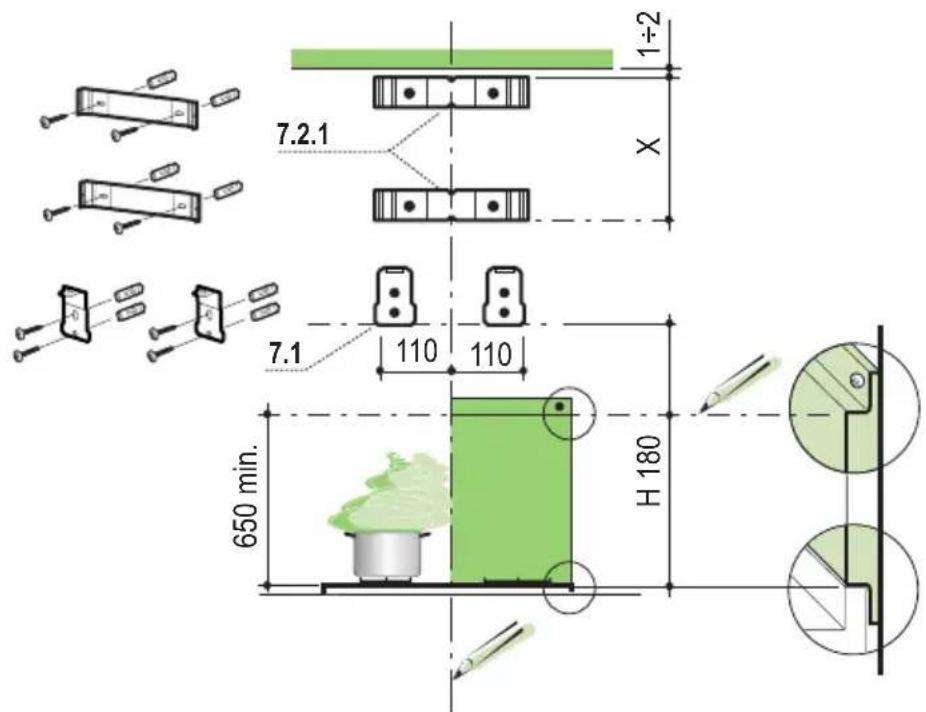

Boren van gaten in de wand en bevestiging van de beugels

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;
• een horizontale lijn op: min. 650 mm boven de kookplaat, voor installatie zonder muurplaat; op hoogte H (hoogte van het zichtbare gedeelte van de muurplaat), voor installatie met muurplaat.
• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.1 op 110 mm van de verticale referentielijn en 180 mm boven de horizontale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Herhaal deze handeling aan de andere kant.

De muurplaat moet gemonteerd worden voordat de wasemkap wordt gemonteerd en dient, als men de plaat zowel aan de bovenkant als aan de onderkant aan de wand wil bevestigen, op de juiste hoogte te worden aangebracht voordat de bases worden gemonteerd. Aangezien het hier een gecompliceerde operatie betreft, moeten deze werkzaamheden worden uitgevoerd door de installateur van de keuken, of door vakbekwaam personeel dat alle uiteindelijke afmetingen van de meubels kent.

Voor bevestiging alleen aan de bovenkant, gaat u als volgt te werk:

- Plaats de plaat op de basis en schuif de onderste klep tussen het bovenvlak en de wand, en centreer de plaat op de verticale referentielijn.

- Teken de middelpunten van de twee gaten van de bovenklep af.

• Boor op de afgetekende punten gaten van 8 mm.
  • Schuif de pluggen 11 in de gaten.
• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).
• Bevestig, indien aanwezig, de muurplaat met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

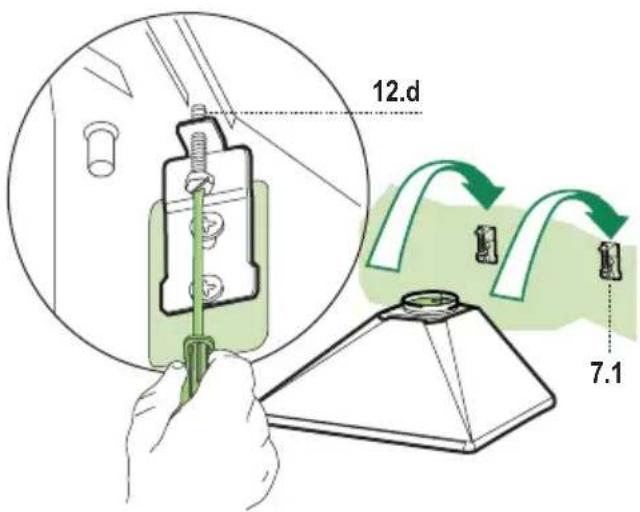

Montage van de wasemkap

• Schroef de 2 bijgeleverde schroeven 12d (M4 x 25) in de beugels 7.1.
• Haak de wasemkap aan de beugels 7.1, en centreer hem op de verticale lijn.
• Draai van onder de kap aan de schroeven 12d om de wasemkap recht te hangen.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

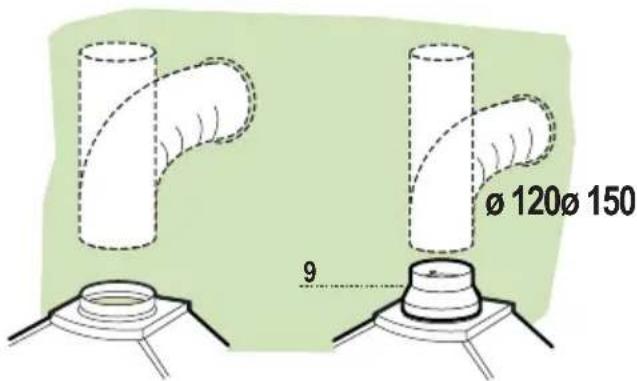

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur

• Voor verbinding met een leiding van 120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSIE

• Druk het luchtuitlaatverbindingstuk 15 met kracht op de luchtuitlaat van de wasemkap.
• De richtingsroosters voor de luchtuitlaat moeten pas na de installatie van het onderstuk van de schouw gemonteerd worden.
• Verzeker u ervan dat de geurfilters met actieve koolstof geïnstalleerd zijn.

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

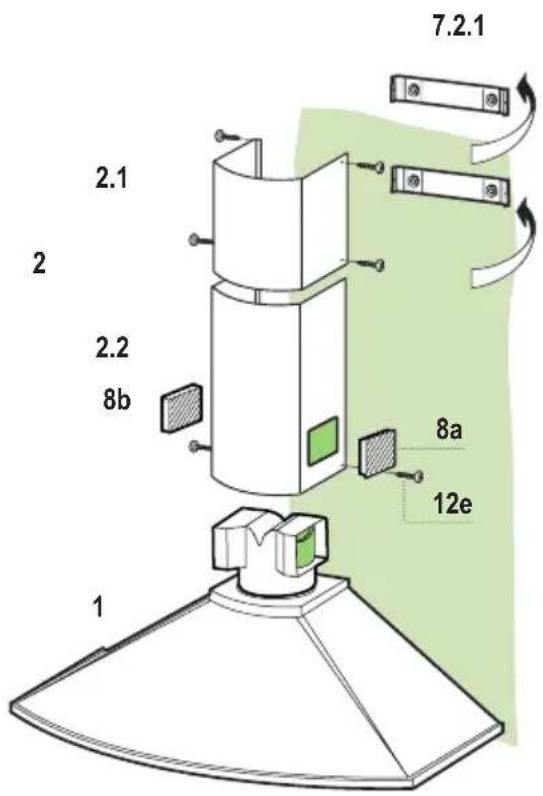

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12e (2,9 x 9,5).

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12e (2,9 x 9,5).
• Voor de filterversie de richtingsroosters 8a – 8b in de behuizingen plaatsen, zodanig dat de richtingssymbolen naar de bovenkant en naar de voorkant van de wasemkap zijn gericht. Verzeker u ervan dat ze correct in het verbindingsstuk 15 zitten.

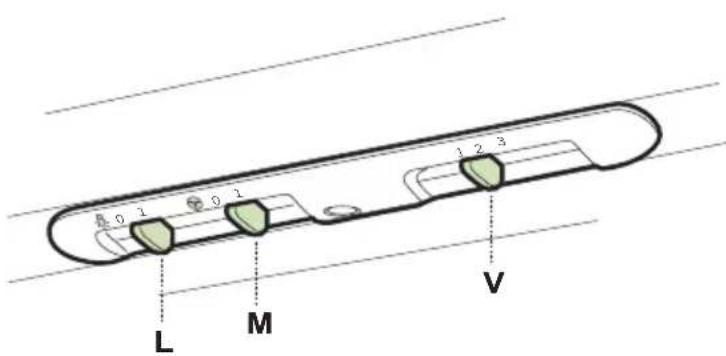

Bedieningspaneel

L Lichten Hiermee schakelt u de verlichting aan en uit.

M Motor Hiermee schakelt u de afzuigmotor aan en uit.

V Snelheid Instelling van de werkingssnelheid:

1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.

2. Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.

3. Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

L Lichten Hiermee schakelt u de verlichting aan en uit.

S Led Led motorinschakeling.

V1 Motor Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.

V2 Snelheid Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.

V3 Snelheid Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

Vetfilters

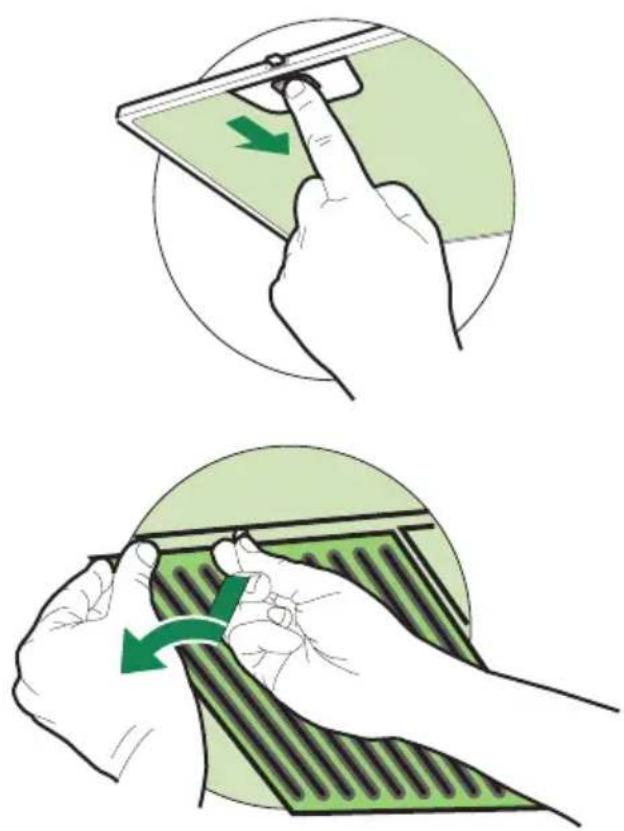

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de afwasmachine worden afgewassen.

• Verwijder de filters één voor één door de bevestigingen los te maken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

Geurfilters (filterversie)

VERVANGING FILTERS MET ACTIEVE KOOLSTOF

De filters kunnen niet gewassen en niet geregenereerd worden en dienen bij gebruik van de kap tenminste eens in de 4 maanden of, bij bijzonder intensief gebruik, vaker te worden vervangen.

• Verwijder de vetfilters.

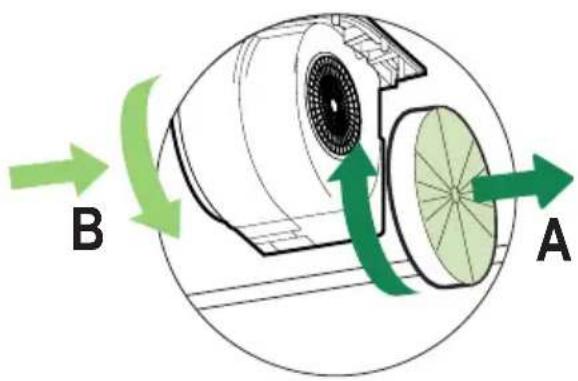

• Verwijder de verzadigde geurfilters met actieve koolstof, zoals aangegeven (A).
  • Monteer de nieuwe filters (B).
• Plaats de vetfilters terug.

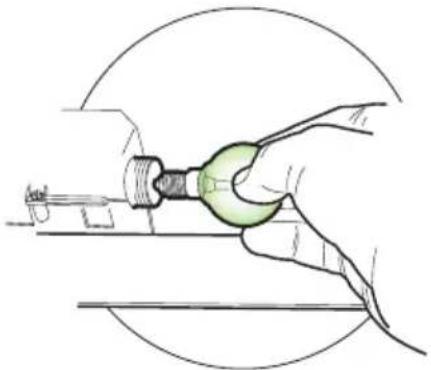

VERVANGING VAN DE LAMPEN

Gloeilampen van 40 W

• Verwijder de metalen vetfilters.
- Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.
- Plaats de metalen vetfilters terug.

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 72/23/EEG inzake de elektrische veiligheid en aan de Europese normen 89/336/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE-markering.
