Producttype	Afzuigkap
Model	ZHC 631 x
Merk	Zanussi
Kleur	Roestvrijstaal
Breedte	60 cm
Diepte	50 cm
Minimale afstand tot kookplaat	650 mm
Aantal snelheden	3
Verlichting	Ja, 2 gloeilampen 40 W
Vetfilter	Metaal, zelfdragend, vaatwasserbestendig
Koolstoffilter	Optioneel, apart verkrijgbaar
Luchtafvoer diameter	150 mm (met reductie naar 120 mm)
Bediening	Druktoetsen op paneel
Materiaal	Roestvrijstaal
Installatie	Wandmontage, telescopische schouw
Elektrische aansluiting	220-240 V, 50 Hz
Vermogen	Niet gespecificeerd
Gewicht	Niet gespecificeerd
Onderhoud vetfilters	Elke 2 maanden reinigen
Onderhoud koolstoffilter	Elke 4 maanden vervangen
Veiligheid	Klasse I, aarding vereist
Garantie	Zie handleiding

Veelgestelde vragen - ZHC 631 x ZANUSSI

Hoe reinig ik de vetfilters?

Verwijder de vetfilters door de bevestigingen los te maken. Was ze in de vaatwasser of met de hand met een neutraal reinigingsmiddel. Laat ze goed drogen voordat u ze terugplaatst. Het wordt aanbevolen dit elke 2 maanden te doen.

Hoe vervang ik de koolstoffilter?

Verwijder eerst het metalen vetfilter. Maak de bevestigingen van de koolstoffilter los en verwijder deze. Plaats de nieuwe filter door deze op zijn plaats te drukken. Plaats daarna het vetfilter terug. Vervang de koolstoffilter elke 4 maanden.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Dit is belangrijk voor een goede werking en veiligheid.

Kan ik de afzuigkap gebruiken zonder koolstoffilter?

Ja, als u de afzuigkap in afzuigversie (luchtafvoer naar buiten) gebruikt, is geen koolstoffilter nodig. Voor filterversie (recirculatie) is een koolstoffilter vereist.

Hoe schakel ik de verlichting in?

Druk op de L-knop op het bedieningspaneel om de verlichting aan of uit te zetten. De afzuigkap heeft 2 gloeilampen van 40 W.

Wat moet ik doen als de motor niet werkt?

Controleer of de stekker in het stopcontact zit en of de stroomtoevoer werkt. Controleer ook of de zekering niet is doorgeslagen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe monteer ik de telescopische schouw?

Bevestig eerst de beugels aan de muur volgens de markeringen in de handleiding. Haak het bovenstuk van de schouw achter de beugels en sluit het. Bevestig het onderstuk aan de afzuigkap met de meegeleverde schroeven. Zorg dat de schouw waterpas staat.

Is de afzuigkap geschikt voor recirculatie?

Ja, deze afzuigkap kan in recirculatiemodus worden gebruikt met een koolstoffilter (apart verkrijgbaar). Voor recirculatie moet de luchtafvoer worden omgeleid via de richtingsroosters.

Welke lampen worden gebruikt en hoe vervang ik ze?

De afzuigkap gebruikt gloeilampen van 40 W (E14-fitting). Vervang ze door dezelfde type lampen. Verwijder eerst de vetfilters, schroef de oude lampen los en plaats nieuwe.

Hoe stel ik de snelheid van de motor in?

Gebruik de toetsen V1, V2 en V3 op het bedieningspaneel. V1 is laag (stil, continue ventilatie), V2 is gemiddeld, V3 is hoog (maximale afzuiging).

GEBRUIKSAANWIJZING ZHC 631 x ZANUSSI

Geachte mevrouw, meneer,

Als u de in deze Gebruiksaanwijzing beschreven aanbevelingen zorgvuldig opvolgt, blijft uw kap steeds in goede staat en zal hij altijd optimale prestaties leveren.

INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 39

EIGENSCHAPPEN 40

INSTALLATIE 42

GEBRUIK 45

ONDERHOUD 46

INSTALLATIE

- De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

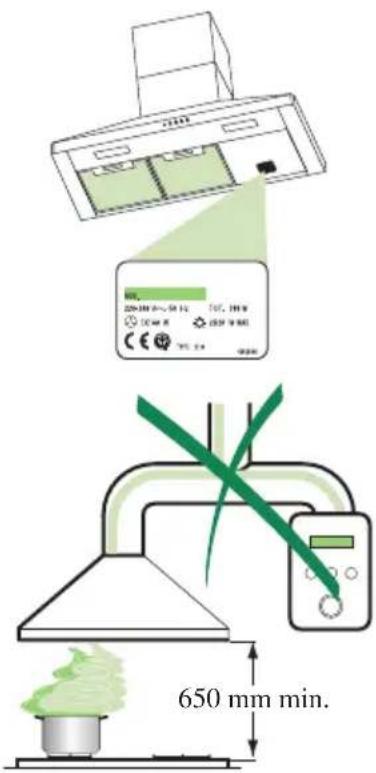

- De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.

- Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.

- Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.

- Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.

- Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).

- Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

- De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.

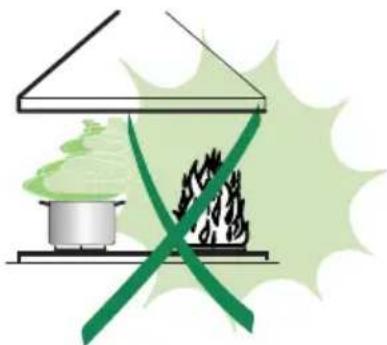

- Laat geen hoog brandende branders onbedekt onder de wasemkap terwiil deze in werking is.

- Regel de vlammen altijd zo dat ze niet langs de pannen omhoog komen.

- Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

- De wasemkap mag niet gebruikt worden door kinderen of door personen die niet in staat zijn de kap correct te gebruiken.

- Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.

- Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.

- Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

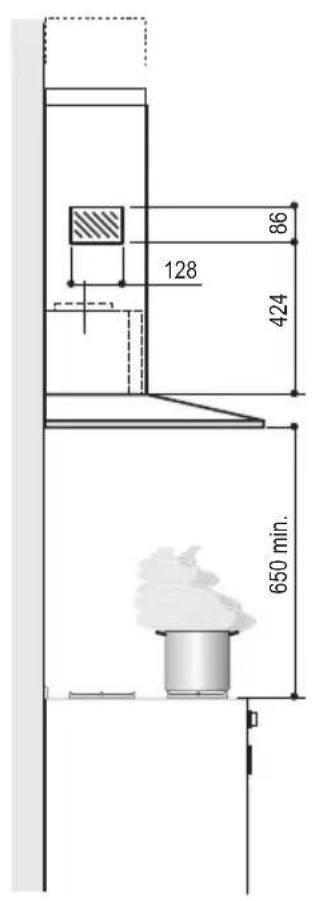

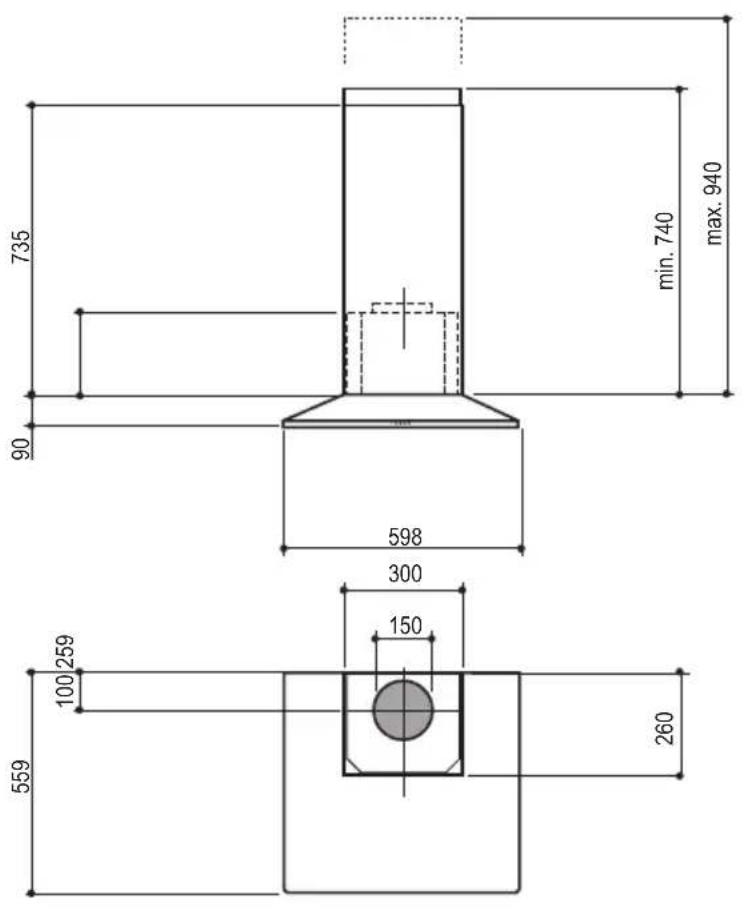

Buitenafmetingen

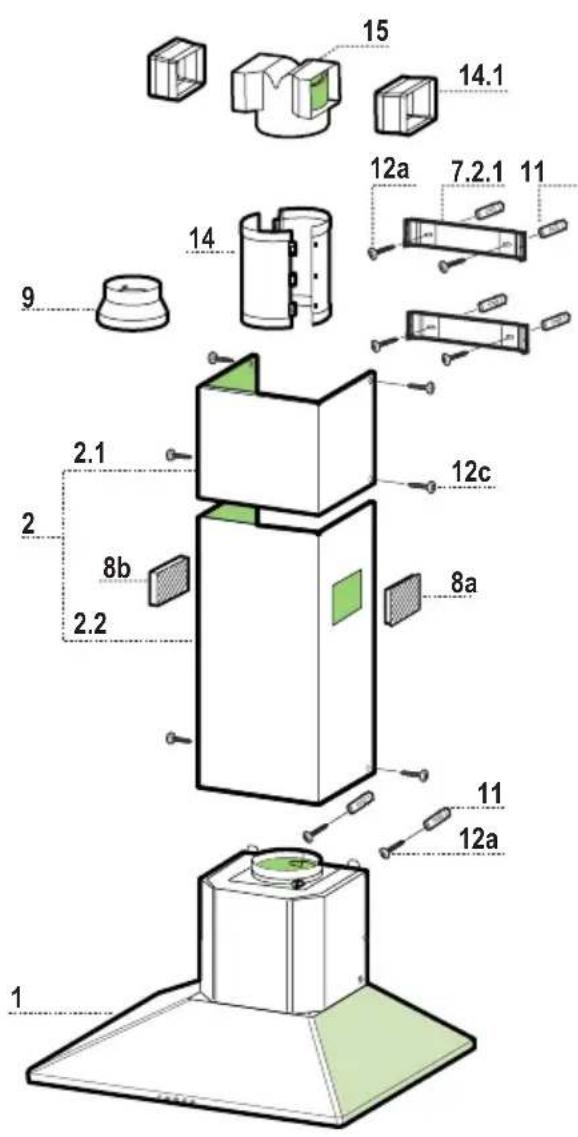

Onderdelen

Ref. Productonderdelen

1 Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters
2 1 Telescopische Schouw Bestaande uit:
2.1 1 Bovenstuk
2.2 1 Onderstuk
8a 1 Richtingsrooster Rechts Luchtuitlaat
8b 1 Richtingsrooster Links Luchtuitlaat
9 1 Reductieflens ø 150-120 mm
14 1 Verlengstuk Luchtuitlaat Wasemkap bestaande uit twee helften
14.1 2 Verlengstuk Verbindingsstuk Luchtuitlaat
15 1 Verbindingsstuk Luchtuitlaat

7.2.1 2 Bevestigingsbeugels Bovenstuk van de Schouw

11 6 Pluggen
12a 6 Schroeven 4,2 x 44,4
12c 6 Schroeven 2,9 x 6,5

Documentatie

1 Gebruiksaanwijzing
1 Garantie

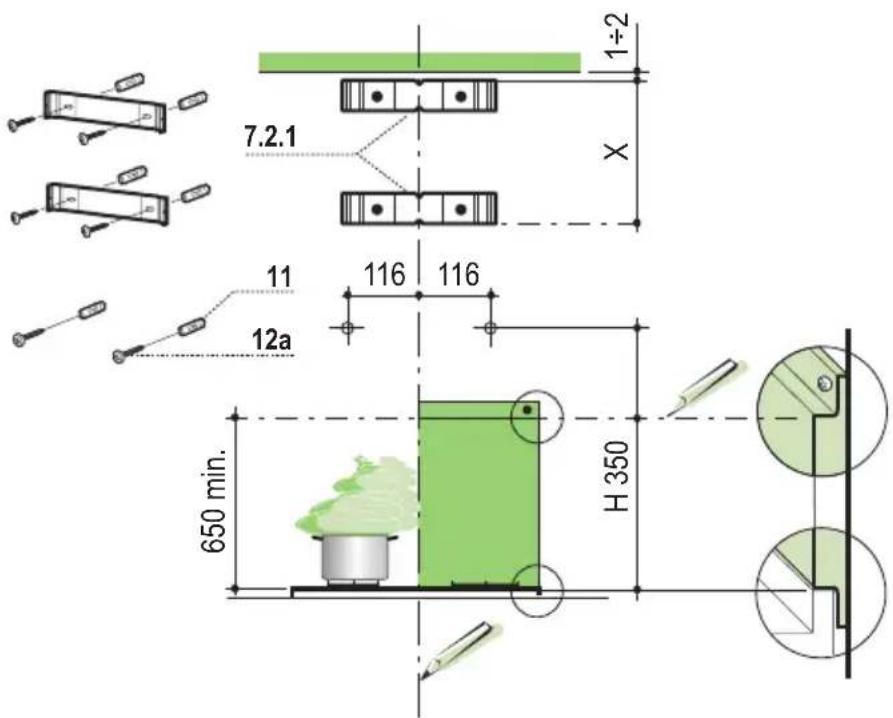

Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;
• een horizontale lijn op 650 mm min. boven de kookplaat.
• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Teken, zoals aangegeven, een referentiepunt af op 116 mm van de verticale referentielijn en op 350 mm boven de horizontale referentielijn.
• Herhaal deze handeling aan de andere kant.

De muurplaat moet gemonteerd worden voordat de wasemkap wordt gemonteerd en dient, als men de plaat zowel aan de bovenkant als aan de onderkant aan de wand wil bevestigen, op de juiste hoogte te worden aangebracht voordat de bases worden gemonteerd. Aangezien het hier een gecompliceerde operatie betreft, moeten deze werkzaamheden worden uitgevoerd door de installateur van de keuken, of door vakbekwaam personeel dat alle uiteindelijke afmetingen van de meubels kent.

Voor bevestiging alleen aan de bovenkant, gaat u als volgt te werk:

- Plaats de plaat op de basis en schuif de onderste klep tussen het bovenvlak en de wand, en centreer de plaat op de verticale referentielijn.

- Teken de middelpunten van de twee gaten van de bovenklep af.

• Boor op de afgetekende punten gaten van 8 mm.
  • Schuif de pluggen 11 in de gaten.
• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a.
• Schroef 2 van de bijgeleverde schroeven 12a in de gaten voor bevestiging van de wasemkap en laat hierbij een ruimte van 5-6 mm tussen de wand en de kop van de schroef.
• Bevestig, indien aanwezig, de muurplaat met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

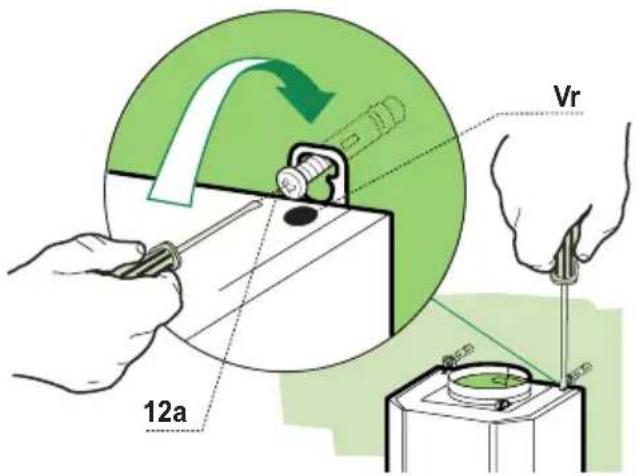

Montage van de Wasemkap

• Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspunten van de wasemkap bevinden, aanhalen.
  • Haak de wasemkap vast aan de schroeven 12a.
• De dragende schroeven 12a definitief aanhalen.
• Draai aan de schroeven Vr om de wasemkap recht te hangen.

Aansluitingen

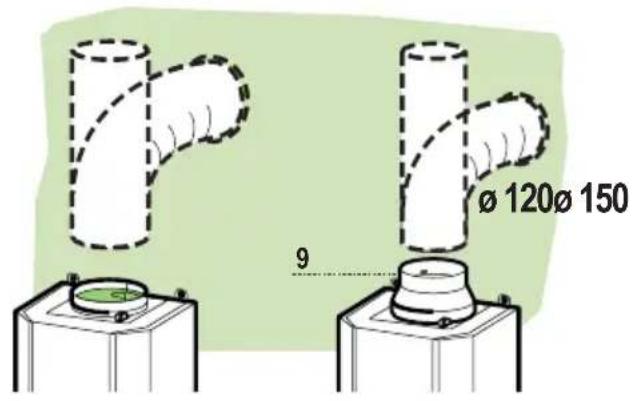

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van 120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

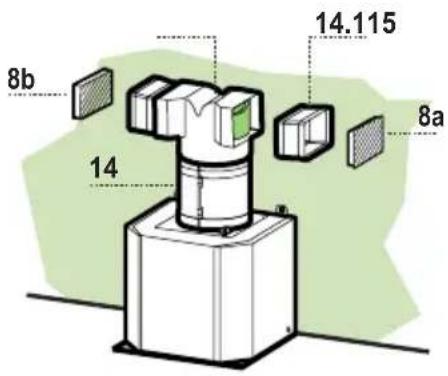

LUCHTUITLAAT FILTERVERSIE

• Assembleer de helften van het verlengstuk van de wasemkap 14.
• Druk het zo verkregen verlengstuk van de wasemkap 14 met kracht op de luchtuitlaat.
• Druk het verbindingsstuk 15 met kracht op het verlengstuk van de wasemkap 14.
• Monteer de verlengstukken van het verbindingsstuk 14.1 zijdelings op het verbindingsstuk 15.
• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 zowel horizontaal als verticaal correspondeert met de mondstukken van de schouw.
• Als dit niet zo is, de positie corrigeren door de verlengstukken van het verbindingsstuk 14.1 om te keren of door het verlengstuk van de wasemkap 14 af te snijden op één van de lengtes die bepaald worden door de kleinere groeven en plaats alle onderdelen weer terug zoals eerder werd beschreven.
• De richtingsroosters voor de luchtuitlaat moeten pas na de installatie van het onderstuk van de schouw gemonteerd worden. 2.2.
• Verzeker u ervan dat het geurfilter met actieve koolstof geïnstalleerd is.

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

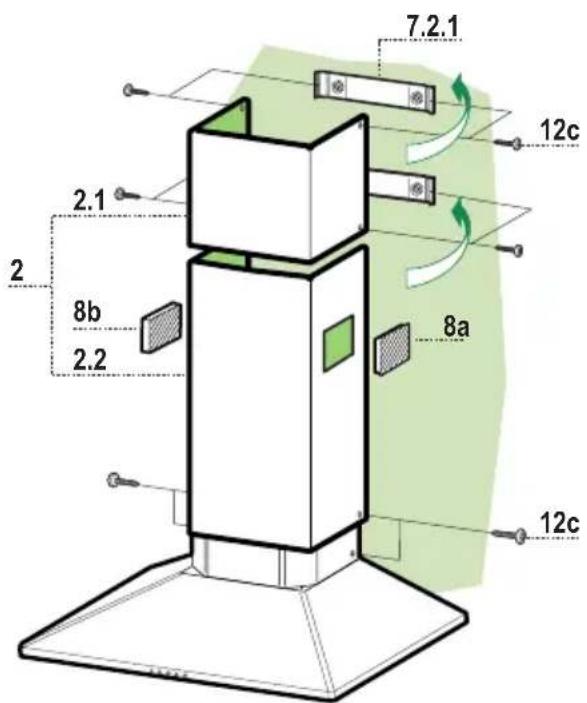

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vast-haken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

Onderstuk van de schouw

• De bussen 17 in het bovenstuk van de wasemkap schuiven, en ze 90° met de klok mee draaien, tot ze niet verder kunnen.
• Bevestig het onderstuk aan de zijkanten aan de wa-semkap met 2 van de bijgeleverde schroeven 12c.
• Plaats voor de filterversie de richtingsroosters 8a – 8b in hun behuizing, zodanig dat de richtingssymbolen naar de bovenkant en de voorkant van de wasemkap wijzen. Verzeker u er bovendien van dat ze correct in de verlengstukken van het verbindingsstuk 14.1 geplaatst zijn.

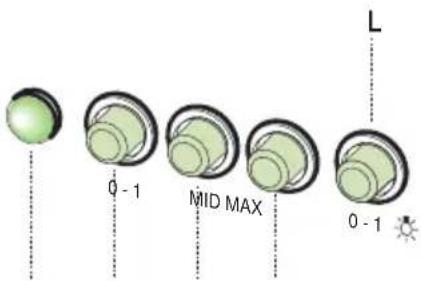

Bedieningspaneel

V1 V2 V3S

L Lichten Hiermee schakelt u de verlichting aan en uit.
S Led Led motorinschakeling.
V1 Motor	Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.
V2 Snelheid	Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
V3 Snelheid	Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

Vetfilters

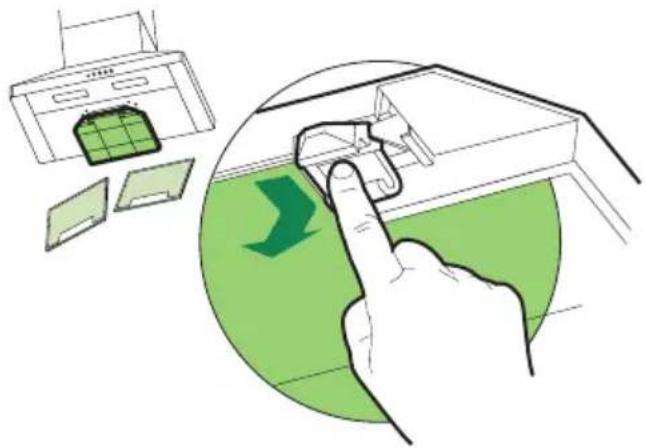

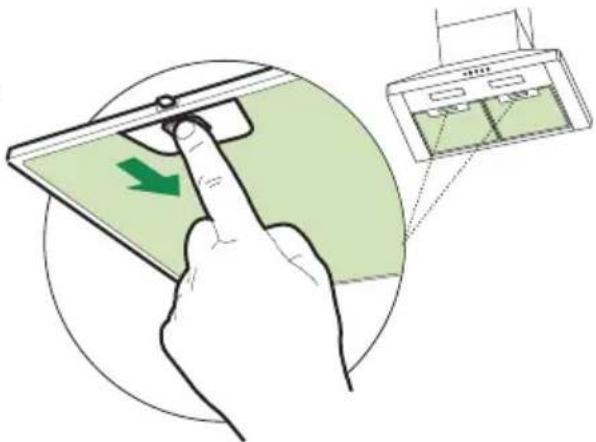

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de afwasmachine worden afgewassen.

• Verwijder de filters één voor één door de bevestigingen los te maken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

Het kan niet gewassen en niet geregenereerd worden en moet minstens eens in de 4 maanden worden vervangen, of, bij bij-zonder intensief gebruik, zelfs nog vaker.

• Verwijder het metalen vetfilter.
- Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.
- Monteer het nieuwe filter door het op zijn plaats vast te drukken.
- Plaats het metalen vetfilter terug.

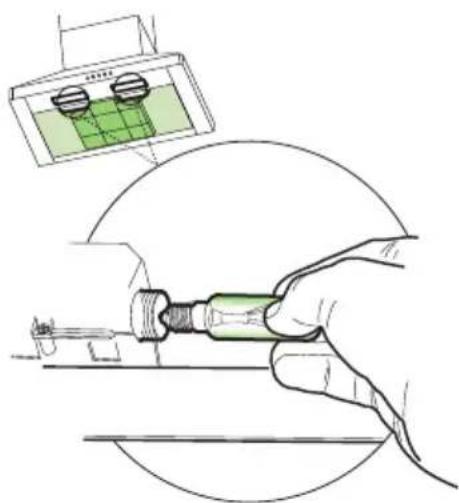

Gloeilampen van 40 W

• Verwijder de metalen vetfilters.
- Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.
- Plaats de metalen vetfilters terug.

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 72/23/EEG inzake de elektrische veiligheid en aan de Europese normen 89/336/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE-markering.
