GEBRUIKSAANWIJZING BM902 ZANUSSI

Het is uiterst belangrijk bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of worden verkocht, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken. DEZE WAARSCHUWINGEN ZIJN BEDOELD VOOR UW EN ANDERMANS VEILIGHEID. U WORDT GEACHT ZE GELEZEN TE HEBBEN, ALVORENS U HET APPARAAT INSTALLEERT EN/OF IN GEBRUIK NEEMT.

Dit apparaat is bedoeld voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.

Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of eigenschappen daarvan te veranderen. Mocht uw apparaat zijn beschadigd, waarschuw dan uw dealer voor het te gebruiken.

Een eventueel noodzakelijke wijziging van de elektriciteitsvoorziening ten behoeve van de installatie van dit apparaat, dient eveneens door een erkend installateur te worden te worden uitgevoerd.

Na installatie moet de oven, zonder gerechten erin, circa 30 minuten op de hoogste temperatuurworden verwarmd. Tijdens de eerste minuten zal rook met een onaangename geur ontstaan. Dit wordt veroorzaakt door het isolatiemateriaal en vettige restanten uit het produktieproces.

Laat vervolgens de oven afkoelen en maak de oven schoon met heet water en een noet agressief middel. De accessoires (het ovenrek en de afdruipschaal) moeten worden afgewassen voor het eerste gebruik.

Wees voorzichtig met ovenreinigers; spuit nooit op het vetfilter (indien aanweizig), de elementen en de thermostaatleiding. Gebruik altijd ovenwanten voor het uit de oven nemen van hete schalen of pannen.

Afdruipend vet tijdens het roosteren of grillen kunt u opvangen in de afdruipschaal met een laagje water erin; dit voorkomt rookvorming en het inbranden van vetdruppels. Zorg ervoor, dat bij gebruik van olie of vet, de e niet oververhit raken in de oven, dat kan brand veroorzaken.

In de oven wordt met temperaturen gewerkt tussen de 50 °C en 250 °C. Let dus op dat de schalen, pannen enz. hiertegen bestand zijn. Als bij het in de oven zetten van etenswaren, olie of vet wordt gemorst, verwijder dat dan voor het aanzetten van de oven. Dit om te voorkomen dat de produkten naar rook gaan smaken. Bovendien vermindert u het risico van brand in de oven.

Verwijder tijdens het gebruik alle niet nodige schalen en/of rekken. Dit komt de juistheid van de genoemde temperatuur in het recept ten goede.

Gebruik de oven niet als opbergplaats.

Het ontstaan van condens op de ovenruit of de wanden heeft geen invloed op het resultaat. Verwijder de condens na gebruik van de oven.

Laat de oven altijd afkoelen voordat u hem schoonmaakt, zorg er bovendien voor dat de oven afgekoppeld is door de steker uit het stopcontact te halen, zeker bij onderhoud van de oven.

Houd tijdens het in gebruik zijn van de oven kinderen uit de buurt. Ook na het uitschakelen van de stroomtoevoer blijft de ovendeur nog lange tijd heet.

Laat geen snoer van een ander elektrisch apparaat langs de hete ovendeur hangen of tussen de deur komen. Verzeker u ervan dat de oven niet op het aansluitsnoer staat.

Tracht in geen geval een storing of een defect zelf te repareren. Reparaties welke niet door deskundige personen worden uitgevoerd, kunnen tot schade of letsel leiden.

Laat inspectie- en/of herstelwarkzaamheden uitvoeren door ELGROEP SERVICE en laat geen andere dan originele DISTRIPARTS inderdelen plaatsen.

Controleer altijd, of de oven tijdens het niet in gebruik zijn, uit staat. De keuzeknop en de thermostaatknop op «0».

Algemene Waarschuwingen en adviezen

Waarschuwingen en adviezen 2
Bediening en gebruik hete-lucht oven 3
Bediening en gebruik 4
Elektronische programmaklok 5
Eigenschappen van de dubbele oven 7
Praktische tips microgolfoven 7
Traditioneel koken en koken met hete lucht 8
Vorbeelden bakken met hete lucht of onder/bovenwarmte 9
Vorbeelden braden met hete lucht of onder/bovenwarmte 10
Onderhoud 12

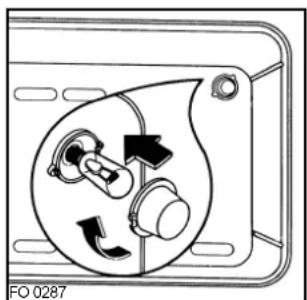

Ovenverlichting 12
Bediening en gebruik microgolfoven 13
Het schoonmaken en onderhoud 14
Enkele tips... 15

Aanwijzingen voor de Installateur

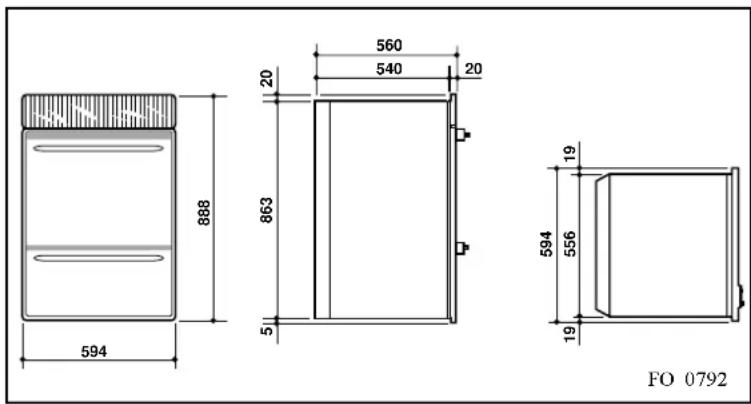

Technische gegevens 16
Waarschuwingen voor de installateur 17

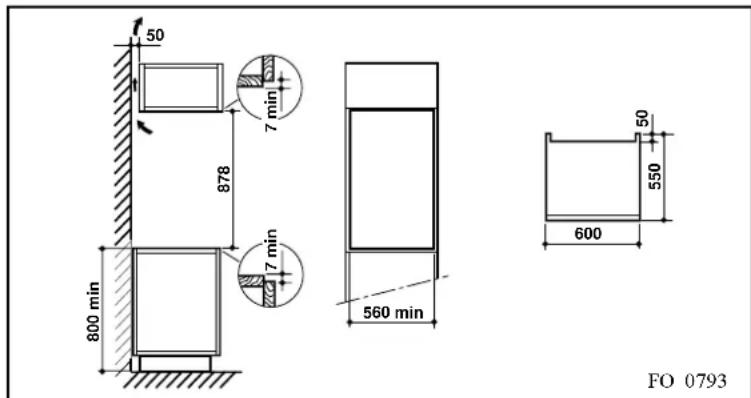

Inbouwaanwijzigingen 18
Het vastzetten van de oven 19

FABRIKANT: ELECTROLUX ZANUSSI S.p.A. Viale Bologna, 298 47100 FORLì (Italie)

CE Dit Toestel voldoet aan de EEG-richtlijn: • 73/23 - 90/683 (lage spanning):

• 89/336 (elektromagnetische vereinigbaarheid);

- 93/68 (algemene richtlijn); en de daarop volgende wijzigingen.

1. Elektronische Programmaklok
2. Thermostaatlampje
3. Lampje "microgolfoven in gebruik"

4. Functieschakelaar

5. Thermostaatknop

6. Tijdinstellingsknop
7. Vermogenschakelaar
8. Starttoes microgolfoven

FUNCTIEKNOP

Om het beste resultaat te krijgen is het aan te bevelen onderstaande goed te lezen.

1 - PROGRAMMAKLOK (Fig. 3)

Met de programmaklok is het mogelijk de oven van te voren bepaalde tijden, zelfstandig in-en uit laten schakelen.

Het lampje licht op zodra het verwarmingselement van de onderste oven aan is en gaat uit zodra de temperatuurregelaar het element UIT-schakelt.

3 - MICROGOLFOVENLAMPE

Het lampje licht op bij het gebruik van de microgolfoven.

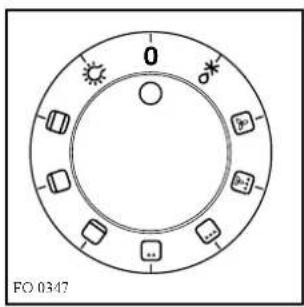

4 - FUNCTIESCHKELAAR (Fig. 1)

Met deze knop kiest u de gewenste functie:

Ovenverlichting aan
Boven- en Onderelement aan
Bovenelement aan
Onderelement aan
Buitenste Grill-element aan
Beide Grill-elementen aan
Grill-element en ventilator afwisselend aan
Hete-luchtsysteem aan
* Ontdooien

5 - THERMOSTAATKNOP (Fig. 2)

Door het verdraaien van de knop kiest u de gewenste temperatuur tussen de 50 °C en 250 °C.

Het openen van de deur geschiedt door de ovenhandgreep naar u toe te trekken.

6 - TIJDINSTELLINGSNKNOP (Fig. 4)

Hiermee stelt u de gewenste tijd in van de microgolfoven.

7 - VERMOGENSCHAKELAAR (Fig. 5)

Met deze knop kunt u het gewenste vermogen van de microgolfoven instellen.

8 - STARTTOES

Hiermee start u, nadat u het vermogen en de tijsduur hebt ingesteld, de werking van de oven.

BEVEILIGINGSTHERMOSTAAT

Voor de veiligheid van de gebruiker is de oven voorzien van een beveiligingsthermostaat.

Bij een eventueel optredend defect aan de temperatuurregelaar schakelt deze thermostaat de verwarming uit en pas weer in als de temperatuur voldoende is gedaald.

Bij uitschakelen door onjuist gebruik van de oven is het voldoende te wachten tot de oven afgekoeld is: er is geen defect.

Bij uitschakelen zonder duidelijke oorzaak gelieve u de servicedienst te waarschuwen.

KOELVENTILATOR

De oven is uitgerust met een koelventilator welke de elektrische schakeldelen, de bedieningsknoppen en de deurgreep tijdens de werking koelt.

het in- en uitschakelen gebeurt automatisch zodra de functieschakelaar of de timerknop van de microgolfoven bediend worden.

Teneinde oververhitting te vermijden blijft, na het uitschakelen van de oven, de koelventilator draaien tot de temperatuur voldoende is gedaald.

Laat na het bakken de oven nog even doorwerken met de thermostaatknop op de uitstand ter verwijdering van stoom en luchtjes.

In alle gevallen gebeurt het bakken, braden en grillen met gesloten deur.

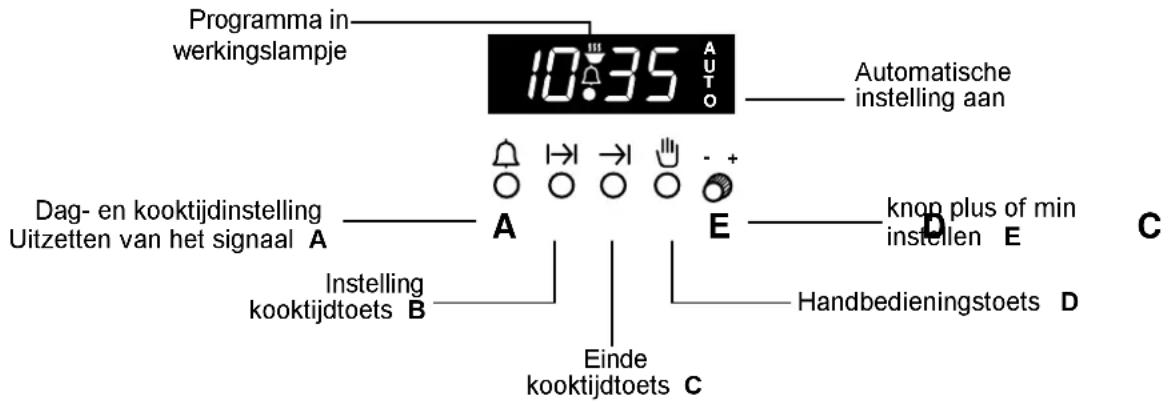

Programma in werkingslampje 10:35 AUTO Automatische instelling aan Dag- en kooktijdinstelling Uitzetten van het signaal A A E knon plus of min instellen E Instelling kooktijdtoets B Einde kooktijdtoets C Handbedieningstoets D C

Het instellen van de dagelijke tijd (24 uur)

Druk tegelijkertijd op de toetsjes A en B en stel vervolgens de tijd van de dag in met draaiknop E.

10.35

Handbediening 🏠

Om de oven hadmatig te regelen moet toetsje D worden ingedrukt.

Het gebruik als kookwekker

De programmaklok kan gebruikt worden als uitschakelklok.

Houdt toetsje A ingedrukt, stel met E de verlangde tijdsduur in tot max. 23 uur en 59 min. Na deze tijd ingesteld te hebben komt de dagelijkse tijd weer in beeld. Na afloop van de ingestelde tijd waarschuwt een geluidssignal gedurende ongeveer 2 minuten dat de oven uitgezet kan worden. Het geluidssignal kan worden uitgezet kan worden. Het geluidssignal kan worden uitgezet door op toetsje A te drukken.

0.35

TIJDELIJKE

STROOMONDERBREKING

In dat geval verliest de programmaklok alle gegevens (dagelijkse tijd, ingestelde of ingeschakelde programma's). Zodra het apparaat weer wordt gevoed knipperen de cijfers in het venster en geven 00.00 aan. De klok dient opnieuw te worden ingesteld.

Het instellen van de kooktijd

Houdt toets B ingedrukt, stel met toetsje E de gewenste tijdsduur in. Het AUTO signaal

verschijnt rechts in beeld. Kies nu de gewenste functie en stel de temperatuur in. Na afloop van de ingestelde tijd waarschuwt een signal gedurende ongeveer 2 minuten de oven uitgezet kan worden. Het geluidssignal kan worden uitgezet door op toetsje A te drukken.

Het automatisch gebruik |→| →|

Houdt toets B ingedrukt, stel met toetsje E de gewenste tijdsduur in. Houdt dan toetsje C in gedrukt en zet met toetje E de klok op de gewenste einde kooktijd. Stel dan de fuktie en de temperatuur in. Het temperatuurlampje en verlichting van de oven blijven uit tot de oven inschakelt. Na afloop van de ingestelde tijd waarschuwt een geluidssignal gedurende ongeveer 2 minuten, trwijl tegelijkertijd het woord AUTO oplicht. De oven werkt nu niet meer. Zet de knoppen van de oven weer op de nulstand. Het geluidssij uitgezet door op toetsje A te drukken

EIGENSCHAPPEN VAN DE DUBBELE OVEN

Het apparaat is samengesteld uit twee ovens, het bovenste deel is een microgolfoven (Magnetron), die u het plezier geeft van snelheid en compaktheid van een microgolfoven.

Lees echter zeer goed de gebruiksaanwijzing om het volle plezer en gebruik van dit deel te behalen. Microgolfkoken stelt u in staat te koken, op te warmen, sudderen, ontdooien, en warmthen en dat in een korte tijd.

Omdat microgolfkoken "koud" koken is, zijn de ovenbinnenkant en de gebruikte schalen gemakkelijk schoon te maken. Basis kooktechnieken zijn net zo belangrijk bij micrigolfkoken als bij conventioneel koken. Neem dus de tijd ervoor om er vertrouwd mee te worden. Begin met iets eenvoudings, verwarm een kopje water

gedurende 1-2 minuten in de hoogste stand, open de deur af en toe om de temperatuur te controleren. Probeer eens een maaltijd op een verdeelbord te verwarmen, dat neemt 2-3 minuten in beslag, kijk naar de stoomvorming en voel aan het eten om uit te vinden wanneer de spijzen voor u warm genoeg zijn. Als u aan het koken bent, open eens de deur om het resultaat te controleren.

U kunt altijd tijd toevoegen tot u het gewenste resultaat heeft bereikt.

Het onderste gedeelte is uitgevoerd met twee systemen en stelt u in staat zelf te kiezen.

Een korte omschrijving van het gebruik wordt verderop in de gebruiksaanwijzing gegeven.

PRAKTISCHE TIPS MICROGOLFOVEN

Gebruik de oven nooit wanneer hij leeg is.

Houd de oven schoon, probeer morsen te voorkomen en reinig ook de ruimte onder het glazen plateau en de binnekant van de deur.

Houd dieren altijd weg bij de microgolfoven. Etenswaren welke zijn voorzien van een omhulsel of schil, bijv. aarappelen of worstjes, dient u lek te prikken met een vork. Kook nooit eieren in de microgolfoven, deze kunnen exploderen.

Laat de deur van de oven op een kier staan als hij gedurende lange tijd niet wordt gebruikt. Gebruik geen metalen decoraties of plastic schalen. Bepaalde plastics kunnen smelten en vervormen door de warmte van het voedsel.

Gebruik ruime en bij voorkeur ronde of ovale schalen met een deksel.

Dek het voedsel tijdens de bereiding af. Gebruik hiervoor een glazen deksel, een bord of vetvrij papier.

Brood en gebak kunt u direct in een broodmandje of op keukenpapier ontdooiien.

Indien etenswaren in een diepvriesverpakking zoals bijv. een plastic zak worden opgewarmd, dient u deze te openen. U mag geen verpakkingen gebruiken die voorzien zijn van metaal of metalen decoraties. Verwijder metalen clips, aluminiumfolie, etc. U kunt kleinere stukken aluminiumfolie gebruiken voor het afdekken van

kwetsbare delen van bijv. een kippepootje.

Snij bij voorkeur het voedsel in gelijke stukken. Plaats hetgeen u wilt bereiden midden in de oven. Roeren of keren van het voedsel is een goede manier om tot een gelijkmatiger warmteverdeling te komen.

Kies altijd een kortere bereidingstijd dan in het recept wordt aanbevolen. Het is beter om, indien nodig, extra tijd toe te voegen dan om de bereiding te lang laten duren. Hoe groter de hoeveelheid des te langer de bereidingstijd. Gebruik geen of weinig water. Bepaalde gerechten hebben slechts weinig vocht nodig. Verminder de hoeveelheid zout en kruiden, aangezien er geen smaak verloren gaat in het kookvocht.

Zout absorbeert water en kan daardoor het resultaat beïnvloeden. Voeg kruiden achteraf toe.

Laat het voedsel enkele minuten staan zodat de warmte over het voedsel kan worden verdeeld.

Gebruik ovenwanten wanneer u iets uit de oven pakt. Het opgewarmde voedsel kan ervoor zorgen dat de schaal erg warm wordt.

U mag de deur tussentijds openen, bijv. om te controleren of te roeren.

Gebruik de microgolfoven alleen voor het bereiden van voedsel.

Gebruik de ovenruimte niet als opslagplaats.

TRADITIONEEL KOKEN EN KOKEN MET HETE-LUCHT

Door keuze uit meerdere vervarmingssystemen zijn met deze oven de best mogelijke resultaten te bereiken.

CONVENTIONEEL GEBRUIK

Warmte komt van onder en van boven, zodat u normal de middelste geleiderrichels gebruikt.

Heeft het gerecht meer warmte van boven dan van onderen nodig, gebruik dan de hoger liggende richels en omgekeerd.

Het bakken en braden op konventionele wijze.

Draai de functieschakelaar op □. Stel de gewenste temperatuur in met de thermostaatknop (van 50 °C tot maximaal 250 °C). Voor gratinieren van de gerechten gebruikt u de stand waarbij alleen het bovenelement□ aan is. Indien alleen onderwarmte gewenst is gebruikt u alleen het onderelement□

Draai de functieschakelaar op Stel de gewenste temperatuur in met de thermostaatknop.

De ventilator van het hete-luchtsysteem zorgt ervoor da de gehele ovenruimte wordt verwarmd en geeft daarom de gelegenheid meerdere gerechten tegelijkertijd te bereiden. Indien u twee maaltijden tegelijkertijd wilt bereiden dan adviseren wij u richel een en drie te gebruiken (Fig. 6)

ONTDOOIEN

Voor het ontdooien van diepvriesprodukten zet alleen de circulatieventilator aan, de circulerende lucht ontdooit het produkt sneller dan op het aanrecht. De thermostaat dient in de uitstand ● te staan.

GEBAK

Gebak vergt doorgans een matige temperatuur (150 - 200°C) en voorverwarmen van de oven van 10 minuten. De adviestabel gaat er van uit dat u voorverwarmd hebt. Open tijdens het bakken de ovendeur niet voordat tenminste 3/4 van de baktijd is verstreken.

Gebak dat gegarneerd wordt na ongeveer 2/3 van de baktijd garneren en dan afbakken. De resterende baktijd hangt af van soort en hoeveelheid garnituur.

Roerdeeg moet moeilijk van de lepel gaan, omdat anders door teveel vocht de baktijd te lang wordt.

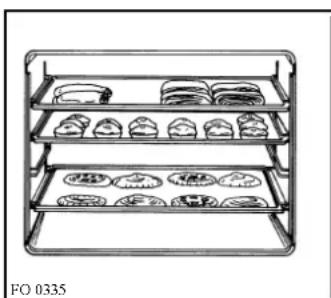

Bij het bakken van koekjes op twee platen moet, als u het hete-luchtsysteem gebruikt, een richel ertussen worden vrijgelaten.

VLEES BRADEN

Een stuk vlees moet liefst niet minder dan 1 kg wegen, omdat kleine stukken snel kunnen uitdrogen.

Rood vlees dat van buiten gaar maar van binnen rose of rood moet blijven, vergt een hoge temperatuur (200°C).

Licht gekleurd vlees en vis daarentegen doorgaans een lagere temperatuur (150-175 °C). Sauzen kunt u alleen bij een korte braadtijd direct toevoegen. In andere gevallen eerst enige tijd braden en de saus tijdens de nog resterende braadtijd toevoegen.

Of het vlees gaar is probeert u met een lepel: laat het vlees bijna niet indrukken dan is het gaar.

Bij braden direct op het rooster adviseren wij u de braadschaal, als opvangschaal voor vet, in de onderste richel te schuiven. Doe er wat water in om verbranding van het vet te voorkomen.

Het rooster kan op twee manieren in de richels worden geschoven (Fig. 6)

Laat vlees na het braden tenminste 15 minuten staan alvorens het aan te snijden. U voorkomt daarmee het verloren gaan van een deel van het vleesnat.

GRILLEREN

Vrijwel alle vleessoorten, behalve gehakt en bepaald mager wild, kunnen worden gegrilleerd. Wij adviseren u vlees of vis aan beide kanten met wat olijfolie in te smeren en op het rooster te leggen. Schuif de braadschaal als lekschaal in de onderste richel, met wat water erin.

De kleinstand is bijzonder geschikt voor het grillen van steaks, worstjes, saté, toast en dergelijke.

De grootstand is bestemd voor het gelijktijdig grillen van meerdere stukken vlees of een gemengde vlessschotel. Keer het vlees af en toe om.

De snel circulerende hete lucht zorgt ervoor, dat het vlees aan alle kanten tegelijk dichtschroeit. Stel de gewenste temperatuur in met de thermostaat-knop (maximaal 200 °C).

Grilleren doet u met gesloten deur.

VORBEELDEN BAKKEN MET HETE LUCHT OF ONDER/BOVENWARMTE

GEBAKSOORT	Hete lucht		Onder -en bovenwarmte
	Temp. in °C	Tijd	Temp. in °C	Richel van onder
ROERDEEGCake 150-160 60-70 min. 160-175 1 of 2Tulband 150-160 60-70 min. 160-175 1 of 2Cake in vormpjes 150-160 25-30 min. 160-175 2 of 3Appelcake ca. 140 70-80 min. ca. 150 1 of 2Schwarzwälder cake 160-175 55-65 min. 175-200 1 of 2Marmercake 150-160 60-70 min. 160-175 1 of 2
KLOPDEEGMokkataart 24 cm øZwitserse rolPetit fourSlagroomtaart 24 cm øMoskovisch gebak	160-175 30-40 min. 175-200 1 of 2180-200 10-15 min. 200-225 2 of 3160-175 25-30 min. 175-200 2 of 3160-175 30-40 min. 175-200 1 of 2160-175 25-30 min. 175-200 2 of 3
KNEEDDEEGZandkoekjesPindakoekjesHarde WenertjesVruchtenschuifjesBoterkoekAppeltaart	140-150 15-20 min. 150-175 2 of 3140-150 15-20 min. 150-175 2 of 3140-150 15-20 min. 150-175 2 of 3140-150 20-30 min. 150-175 2 of 3160-175 30-40 min. 175-200 1 of 2160-175 55-65 min. 175-200 1 of 2
ROLDEEGBanketstaafSaucijzenbroodjesPasteitjesPizzaAppelcarré's	180-200 35-45 min. 200-225 2 of 3180-200 35-45 min. 200-225 2 of 3180-200 15-20 min. 200-225 2 of 3200-225 20-25 min. 225-250 2 of 3180-200 35-45 min. 200-225 2 of 3
SPUITDEEGSpritskoekjesKatte tongenSoezenKaasbolletjes	140-150 20-25 min. 150-175 2 of 3140-150 15-20 min. 150-175 2 of 3180-200 25-30 min. 200-225 2 of 3180-200 15-20 min. 150-175 2 of 3
GISTDEEGBroodKrentebroodKerstbroodKleine BrodjesVlaai	200-225 ca. 30 min.180-200 ca. 40 min.180-200 ca. 30 min.180-200 ca. 15 min.200-225 ca. 20 min.	ca. 30 min.ca. 40 min.ca. 30 min.ca. 15 min.ca. 20 min.	225-250225-250200-225200-225225-250	1 of 21 of 22 of 32 of 32 of 32 of 3

NOOT:

De tabel is slechts een richtlijn. Samenstelling en bereidingswijze van het deeg hebben invloed op de benodigde temperatuur en baktijd. Ook het plaatsen van de vorm op de eerste of twede richel kan daarbij van invloed zijn.

VORBEELDEN BRADEN MET HETE LUCHT OF ONDER/BOVENWARMTE

VLEESSOORT	Hete lucht [IMAGE]		Onder -en bovenwarmte [IMAGE]
	Temp. in °C	Richel van onder [IMAGE]	Tijd [IMAGE]	Temp. in °C	Richel van onder [IMAGE]
DIVERSE VLEESSORTENFilet, rosbief, per cm hoogte 175 1Rund, kalf, verken, per cm hoogteGehakt cirka 750 g 200 1 35-50 min.	10-15 min.* 200 3160-170 1 15-18 min.* 175 2
SCHNITZELS, WORSTJESWorstjes 220 3 6-8 min.SchnitzelKoteletFrikandellenLeverKipschnitzel	220 3 13-15 min.220 3 14-16 min.220 3 3250 3 3220 3 15-20 min.		15-20 min.6-10 min.
VISStoven stuk, van 1 - 1.5 kgBraden, stuk va 1 - 1.5 kgFilets, forellen	175-200 1200-225 115-20 min.		40-50 min.35-45 min.	175-200 1200-225	12
TAM DE VOGELTEEend 1.5 - 2 kgGans 3 kgKip 1 kgGevulde kalkoen 5 kg	160 11160 1170 1 45-60 min.160 1		90-150 min.150-210 min.200 2240 min.	180 180160-175	211
WILD EN WILD GEVOGELTEHaas 2 kgRee 2 kgHert 2 kgFazant, wilde eend	170 1 60-90 min.160-175 190-18 0 min.160-175 1170-180 1		200 290-150 min.200 235-60 min.	200	2
ONTDOOIENGrote stukken 2 kgKip	tot 50 3tot 80 3

NOOT:

De tabel is slechts een richtlijn. Kwaliteit en grootte of vorm van het vlees hebben invloed op de benodigde temperatuur en baktijd.

* betekent: voorverwarmen

VOORBEELDEN GRILLEREN MET HETE LUCHT
Gerecht	Hoeveelheid in kg	Richel van onder	Tempertuur in °C	Tijd
Varkensfrikandeau	1,5	2	170	150 min.
Rosbief	1,5	3	220	45 min.
Kip	1,2	2	190	75 min.

VOORBEELDEN GRILLEREN GRILL - GROOTVLAKGRILL 📌 📌
Gerecht	HOEVELHEID PLAATS EN INSTELLING BENOEDIGDE TIJDSDUUR
	Aantal Toaal Richel Te gewicht van mp. Voor de voor onder in °C bovenkant onderkant
Briefstuk	4	800 gram	4	max.	10 min.	8 min.
Kotelet	4	600 gram	4	max.	12 min.	8 min.
Worsrjes	8	500 gram	4	max.	10 min.	6 min.
Kip in stukken	6	800 gram	3	max.	30 min.	20 min.
Saté en dergelijke	spiezen	400 gram	4	max.	12 min.	10 min.
Kipperborst	4	500 gram	4	max.	13 min.	10 min.
Halve tomaten	8	500 gram	4	max.	12 min.
Visfilets	4	400 gram	4	max.	8 min.	6 min.
Oester	6		4	max.	12 min.
Toast ham/kaas e.d.	4		4	max.	8 min.
Sneetjes brood	4		4	max.	2-3 min.	1 min.

Bij het gebruik va de Grootvlakgrill hoeft u zich niet te beperken tot plaatsen rond het midden van het rooster, maar kunt u van het gehele oppervlak gebruik maken.

BORDEN WARMEN

Borden in de oven warmen gaat uitstekend.

Kies het hete-lucht systeem en een lage temperatuur.

Voor het reinigen de oven uitschakelen en laten afkoelen.

Het apparaat mag niet met een hete stoom- of een stoomstraalreiniger worden schoongemaakt.

Overtuig u ervan dat de oven uitgeschakeld is vóór u hem schoonmaakt. Trek daartoe de steker uit het stopkontakt of zet de installatieschakelaar op UIT.

Wacht tot de oven geheel is afgekoeld.

De accessoires en de binnenkant kunt u schoonmaken met heet water en een afwasmiddel.

Gebruik eventueel een ovenreiniger (spuitbus), maar dan alleen voor de zijwanden en de bodem.

Gebruik geen schuurmiddelen, agressieve of giftige stoffen voor het schoonmaken.

De emailering van de ovenruimte is uiterst duurzaam. Zuren, zoals die in citroenen, pruimen, rabarber en dergelijke voorkomen, kunnen echter bij morsen matte vlekken veroorzaken. Snel schoonmaken!

Zijn dit soort vlekken toch ontstaan, dan zijn ze niet meer te verwijderen. Dat stoort echter niet de goede werking en de duurzaamheid van de oven.

De voorkant van de oven kunt u naar behoefte reinigen met warm water en een neutraal huishoudschoonmaakmiddel. Om dat te vergemakkelijken kunt u de knoppen tijdelijk verwijderen door ze naar u toe van de assen af te trekken.

Moderne huishoudschoonmaakmiddelen drogen doorgaans streeploos op.

Verwijderen van de ovendeur

Als tijdens het schoonmaken van de ovenbinnenkant de deur in de weg zit, of bij het schoonmaken tussen de glasdeuren, kan de deur tijdelik verwijderd worden of uiteen worden genomen.

Ga als volgt te werk:

1) Open de deur geheel;

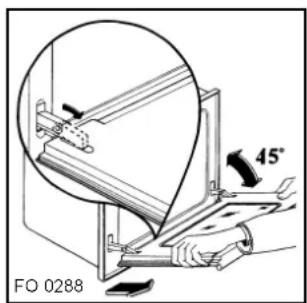

2) Klap de beugeltjes op de scharnieren om (fig. 7);
3) Slui de deur tot hij stuit (staat dan schuin open);
4) Til de deur met beide handen iets op en trek hem naar u toe uit het ovenfront (fig. 7);
5) Leg de deur op een vlakke ondergrond, bv tafel;

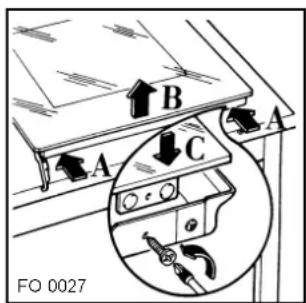

6) Draai de schroeven links en rechts los A (Fig. 8);
7) Trek het glas van de deur voorzichtig omhoog.

Maakde binnekant van het glas alleen schoon met warm water en een zachte doek.

Om de deur weer in elkaar te zetten en in de oven te plaasten volgt u de omgekeerde procedure.

Fig. 7
Fig. 8

FO 0288 45°

A B C FO 0027

OVENVERLICHTING

HET VERVANGEN VAN HET OVENLAMPJE ONDERSTE OVEN

Indien het lampje van de binnenverlichting vervangen moet worden, dan kunt u het verwijderen door het kapje los te draaien. (Fig. 9)

Vervang het lampje tegen hetzelfde model, 230V/25W met E14-fitting, bestand tegen een temperatuur van 300°C.

De microgolfoven werkt niet op de traditionele manier en biedt vele nieuwe mogelijkeden bij het bereiden van voedsel.

Vóór u de oven gaat gebruiken, moet u enkele voorzorsmaatregelen treffen.

VERWIJDER eerst al het verpakkingsmateriaal.

ZET de oven op een vlakke stabiele ondergrond.

ZORG voor juiste en voldoende ventilatie.

GEBRUIK de oven niet als opslagplaats.

GEBRUIK de oven nooit wanneer hij leeg is.

ZET de oven direkt uit bij het uitnemen van voedsel.

KOOK geen eieren in de oven, deze kunnen exploderen.

Waarschuwing

Bij het verhitten van water of bepaalde dranken kan het gebeuren dat de temperatuur tot boven de 100 °C stijgt zonder dat de vloeistof gaat koken.

Deze oververhitting kan ertoe leiden dat de vloeistof spontaan overkookt wanneer het wordt aangeraakt.

Dit kunt u tegengaan door de vloeistof om te roeren of er tijdens het opwarmen een lepel in te zetten.

Voor vloeistoffen kunt u een metalen lepel gebruiken. Bij een erg lange opwarmtijd kunnen bepaalde levensmiddelen verkolen en kan er ook rookvorming optreden. Houd de ovendeur gesloten en zet de oven helemaal uit. Eventuele vlamvorming wordt hierdoor gesmoord.

Materiaal en soort

De volgende materialen zijn geschikt voor gebruik: Keramiek, Glas, Hittebestendig glas, Porcelain, Aardewerk zonde metaaldecor.

Plastic speciaal voor ovengebruik en Folie.

Papieren bekers, borden en servetten.

Vetvrij papier en de evt. meegeleverde accessoires.

Aluminiumfolie alleen voor het bedekken van dunne delen, zoals een kippepootje.

Veligheidsvoorschriften

KOOKGEREI testen op geschiktheid

Plaats het te testen voorwerp ongevuld in de oven, plaats daarnaast een kopje gevuld met water, verwarm de oven gedurende één minut op volvermogen. Het voorwerp mag niet meer dan handwarm zijn.

GEBRUIK de oven nooit met open deur, door te knoeien met de veiligheidsschakelaars.

GEBRUIK de oven niet als hij niet goed werkt, haal de steker uit het stopkontact, (trek niet aan het snoer) of verwijder de zekering (stop) uit de meterkast.

NEEM voor reparatie bij beschadigingen of slecht functioneren contact op met een erkend onderhoudsbedrijf en laat alleen originele reserveonderdelen gebruiken.

GEBRUIK geen metalen pannen, schalen, etc.

CONTROLEER of het koogerei van geschikt materiaal is gemaakt.

Eigenschappen

De oven biedt een aanzienlijke verbetering in precisie. Het vermogen is te regelen van 10 tot 100%.

Het openen van de deur is altijd mogelijk als u iets wilt controleren, de oven stopt automatisch en houdt de infgestelde tijd vast tot u de deur weer sluit.

Denk eraan, dat de oven gemaakt is om voedsel te ontdooien, te bereiden, of op te warmen en voor niets anders. Gebruik de oven niet voor het drogen van voorwerpen.

Verwarm geen olie of vet in de oven ed wees voorzichtig met popcorn.

Koken van voorgekookt voedsel microgolfoven

Gebruik de door de fabrikant van het voedsel opgegeven kooktijd als richtlijn. Indien blijkt dat het voedsel na de verstreken tijd niet gloeiend heet is, verhit het dan opnieuw enige tijd in de microgolfoven.

Regelmatig roeren is belangrijk, met name voor sauzen en casseroles.

Nagaren is eveneens een belangrijk onderdeel van het kookproces. Het betekent dat u, nadat de kooktijd verstreken is, het gerecht enige tijd laat rusten zodat de warmte zich kan verspreiden.

VERMOGENSGIDS

Knopstand % Bedoeld voor:
1 10 Warmhouden van gerechten.20 Het verwarmen van brood.
	30 Ontdooien.40 Verwarmen van stroop en sauzen.
5 50 Sudderen, soep, 1 persoon-maaltijd.
7 70 Stoven en koken van voedsel meteieren of kaas.Koken van, bijvoorbeeld,casseroles.80 Het weer opwarmen van kliekjes.
10	90 Koken van grote hoeveelhedenvoedsel tegelijk.100 Grote hoeveelheden en opwarmenvan dranken.

HET GEBRUIKEN VAN DE OVEN

1 Open ovendeur.
2 Plaats, de voor de oven geschikte schaal met voedsel in de oven.
3 Stel de gewenste tijd (Fig. 4). Het ovenlampje en de koelventilator gaat aan.
4 Zet de vermogensschakelaar in de gewenste stand. (Fig. 5)
5 Sluit de ovendeur en let op dat hij goed dicht is.
6 Druk op de starttoes. Zodra de ingestelde tijdsduur is verstreken stopt de ovenwerking, staat de tijdklok op «0» en klinkt een belsignaal. Open de deur en neem het gerecht uit de oven.

HET SCHOONMAKEN EN ONDERHOUD

Gebruik geen ovenreinigers of andere sterke, bijtende of schurende schoonmaakmiddelen.

Reinig de buitenkant en de binnenkant van de oven met een zachte vochtige doek, indien nodig met een beetje afwasmiddel.

Verwijder spatten, overgekookt voedsel en gemorste kruimels zo snel mogelijk. Door opheenhoping van vet en spatten kan er lekkage van energie ontstaan. Reinig ook de deur, de randen van de deur, het glazen plateau en de ruimte onder het plateau. Verwijder eventuele geurtjes op de volgende manier:

Zet een kopje water met een paar lepels citroensap erin in de oven en laat dit gedurende 5-7 minuten koken in de oven.

De zo ontstane damp lost bovendien gedroogd vuil op.

Belangrijk

De ovendeur mag niet van de oven worden genomen. Alleen een erkend valkman mag deze handeling voor reparatie verrichten.

ENKELE TIPS MOCHT ER IETS NIET WERKEN, ONDERSTE OVEN

■ PROBLEEM	● OORZAAK	► WAT TE DOEN
■ DE OVEN DOET NIETS	● De oven is niet goed ingesteld.	► Controleer of de knoppen in de juiste stand staan.
	● De oven wordt niet gevoerd.	► Controleer de "stoppen" in de meterkast, vervang indien nodig.
■ DE KNOPVERLICHTING GAAT NIET AAN.	● De elektronische klok staat buiten werking.	► Druk nogmaals het toetsje D voor handbediening in.
	● Het lampje is stuk.	► Waarschuw de servicedienst.
	● Indien na vervanging de lamp niet functioneert.	► Waarschuw de servicedienst.
■ HET THERMOSTAATLAMPJE BRANDT NIET	● De thermostaatknop staat uit.	► Kies een temperatuurinstelling.
	● De Functieknop staat op " ●".	► Kies een functie.
	● De elektronische klok staat buiten werking.	► Druk nogmaals het toetsje D voor handbediening in.
	● Het lampje is stuk.	► Waarschuw de servicedienst.
■ DE OVENVERLICHTING GAAT NIET AAN.	● De Functieknop staat op " ●".	► Kies een functie. Druk nogmaals het toetsje D voor handbediening in.
	● Het lampje is stuk.	► Vervang het lampje. Lees hiervoor de instructie
■ DE KOOKTIJD DUURT TE LANG.	● Raadpleeg uw receptenboek.	► Stel de juiste kooktijd in.
	● Thermostaat in stuk.	► Waarschuw de servicedienst.
■ CONDENSATIE IN DE OVEN.	● De spijzen staan te lang in de oven na einde kooktijde.	► Laat het voedsel niet langer dan 15 minuten na de kooktijd in de oven staan.
■ DE OVEN DOET NIETS.	● De ovenknoppen staan niet op de juiste stand.	► Begin opnieuw en raadpleeg de gebruiksaanwijzing nogmaals.
	● De ovendeur is niet goed dicht.	► Druk deze alsnog goed dicht.
■ CONDENSATIE IN DE OVEN.	● Water en vetten in het voedsel.	► Condens is gebruikelijk, verwijder deze na gebruik.

TECHNISCHE GEGEVENS

BUITENAFMETINGEN

hoogte 87,8 cm

breedte 56,0 cm

diepte 55,0 cm

BINNENAFMETINGEN OVEN

BOVEN

ONDER

hoogte 20,0 cm hoogte 32,5 cm

breedte 42,0 cm breedte 42,0 cm

diepte 37,0 cm diepte 39,0 cm

inhoud 31 L inhoud 53 I

Magnetrondeel:

Aansluitwaarde	1450 W
Microgolfvermogen	700 W
Ventilator	60 W
Lampje	40 W

Ovendeel:

Hete-lucht element	2000 W
Grill-element	1750 W
Grootvlakgrill	2550 W
Onder-en Bovenelement (1000 + 1000)	1800 W
Circulatieventilator	30 W
Ovenverlichting	25 W
Koelventilator	20 W
Aansluitwaarde oven	2600 W
Lichtnetspanning	(50 Hz) 230 V
Totale aansluitwaarde	4050 W

Dit apparaat voldoet aan de EEG-richtlijn 89/336 met betrekking tot de radio-ontstoring.

WAARSCHUWINGEN VOOR DE INSTALLATEUR

De volgende gebruiksaanwijzingen zijn tot een gekwalificeerd technicus gericht, die de installatie uitvoert, zodat hij de installatie en de verbindingen op de juiste manier kan uitvoeren, de huidige wetten en normen in acht nemende. ledere tussenkomst na aansluiting dient te worden uitgevoerd met afgekoppelde of uitgeschakelde stroomovoer.

De installatie en de elektrisce aansluiting van het apparaat moeten door een erkend vakman gebueren.

ELEKTRISCHE VERBINDING

De verbinding moet worden uitgevoerd met in acht neming van de huidige normen.

Voordat men hiertoe overgaat controleren dat:

- De zekeringen en de elektrische installatie van het huis de lading van het apparaat kunnen dragen. (zie het typeplaatie van de functionering).

Voor de installatie van het apparaat.

• Het stopcontact is voorzien van een deugdelijke aardleiding, volgens de huidige normen en wetten.
• Men gemakkelijk bij het stopcontact of de meerpolige schakelaar kan komen die men heeft gebruikt voor de verbinding. De meerpolige schakelaar moet tussen de schakelcontacten een minimale ruimte hebben van 3 mm. De aardleiding mag nooit worden onderbroken. (geel/groene draad).
• De kabel moet zo geïnstalleerd worden dat de kabel niet heter kan worden dan 50 °C boven de kamertemperatuur.
• Om de oven aan te sluiten moet de plaat op de achterzijde verwijderd worden om bij het klemmenbord te komen.

Voor het aansluiten zelf verwijzen wij u naar het hoofdstuk:

HET AANSLUITEN VAN DE OVEN.

De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel af, indien bovenstaande veiligheidsmaatregelen niet werden getroffen.

Het toestel dient te worden aangesloten met een leiding van onderstaande typen:

H07 RN-F

H05 RN-F

H05 RR-F

H05 VV-F

H05 V2V2-F (T90)

AANSLUITING VAN DE STROOMTOEVOER

Het apparaat wordt afgeleverd voor aansluiting 50Hz "230V".

HET AANSLUITEN VAN DE OVEN

Het elektrische aansluitblok van het aparaat is zeer gemakkelijk bereikbaar, dit om de oven op de juiste en gewenste manier aan te kunnen sluiten.

Het aansluiten van de oven op het elektriciteitsnet is op de volgende manieren mogelijk.

Waarschuwing

Het aansluiten mag alléén door een erkend vakman geschieden.

Het is zeer belangrijk dat de materialen van de omringende meubles en de afmentingen van het meubel waarin de oven wordt ingebouwd, juist zijn en bestand zijn tegen een temperatuurverhoging van ten minste 60 °C.

Om een te hoge temperatuur in het keukenmeubel te voorkomen moet er gezorgd worden voor een goede ventilatie.

De afmetingen van de oven, de ovenkast en de nis vindt u in Fig. 11 en Fig. 12. De aanbevelingen voor de

ontluchting in Fig. 12.

Zorg ervoor bij het installeren gebruik te maken van goed geïsoleerde aansluitsnoeren en voorkom kortsluiting, dat kan de werking van de oven ernstig beschadigen.

Belangrijk

Ten einde een goede ventilatie te verzekeren is het noodzakelijk de ventilatie openingen op de bodem van de oven open te laten.

Inbouwmaten van de oven

594 888 20 560 540 20 863 5 19 594 556 19 FO 0792

Fig. 11

50 7 min 878 7 min 800 min 560 min 50 550 600 FO 0793

Fig. 12

HET VASTZETTEN VAN DE OVEN

Schuif de oven in het keukenmeubel. Open de ovendeur en zet de oven vast met zes houtschroeven, die precies passen in de gemaakte gaatjes inhet ovenframe (Fig. 13).

FO 0986

Fig. 13

GARANTIEBEPALINGEN EN SERVICE VOOR BENELUX

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota, of kwitantie te worden getoond of meegezonden.

Algemene garantiebepalingen

1 De fabrikant verleent een jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal- en/of konstruktiefouten, heeft de koper het recht op kosteloos herstel.
1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan direkte slijtage onderhevig; deze verbruiksartikelen zijn derhalve van garantie uitgesloten.
2 De fabrikant verleent een jaar garantie op door haar servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet, welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel. Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, niet verlengd.
3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.
3a De regeling als genoemd onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dienen ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.
4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.
5 Alle niet onder punt 3 en punt 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele kenmerken bezitten maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franko aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.
6 Indien een onder de algemene garantieperiode vallend defekt aan een apparaat niet meer hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

Garantie-uitbreidingen

7 Voor koel-/vries-motorkompressoren (exklusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van 20 procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode. Na de algemene garantieperiode worden bezoek-, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

Garantie-uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

• geen aankoopnota of, kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, getoond kan worden of meegezonden werd;
• het apparaat voor andere, of óók voor andere dan huishoudelijke doeleinden waarvoor het apparaat bestemd is gebruikt wordt;
• het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geinstalleerd, bediend, gebruikt of behandeld wordt;
• het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.
8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.
8c Beschadigingen, zoals krassen en deuken of zoals breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De konstruktie van dit apparaat is zodanig dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten. Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of door ELGROEP SERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen.

Nederland

Vennootsweg 1

Postbus 120

2400 AC Alphen aan den Rijn

Storingsmeldingen:

Tel. [phone]

Onderdelenverkoop:

Tel. [phone]

Telex 39906 elgrp

Fax [phone]

België/Belgique

Bergensesteenweg 719

1520 Halle (Lembeek)

Thuisherstellingen:
