GEBRUIKSAANWIJZING ZTE 280 ZANUSSI

Hartelijk dank voor het kiezen voor onze apparatuur

Wij wensen u veel plezier met uw nieuwe apparaat en we hopen dat u ons merk opnieuw zult kiezen bij de aanschaf van andere huishoudelijke apparatuur.

Lees deze gebruiksaanwijzing zorgvuldig door en houdt deze altijd als hulp bij de hand tijdens de levenscyclus van het apparaat. Deze gebruiksaanwijzingen dienen te worden meegeleverd aan een eventuele volgende eigenaar van dit apparaat.

De symbolen die u in sommige paragrafen van dit boekje tegenkomt hebben de volgende betekenis:

De waarschuwingsdriehoek benadrukt informatie die met name belangrijk is voor uw veiligheid of voor de juiste werking van het apparaat.

De met dit symbool gemarkeerde informatie verschaft extra aanwijzingen en praktische tips over het gebruik van het apparaat.

Tips en informatie over economisch en milieuvriendelijk gebruik van de machine zijn gemarkeerd met dit symbool.

Inhoud

Belangrijke veiligheidsinformatie....3

Beschrijving van het apparaat. . . . . . 6

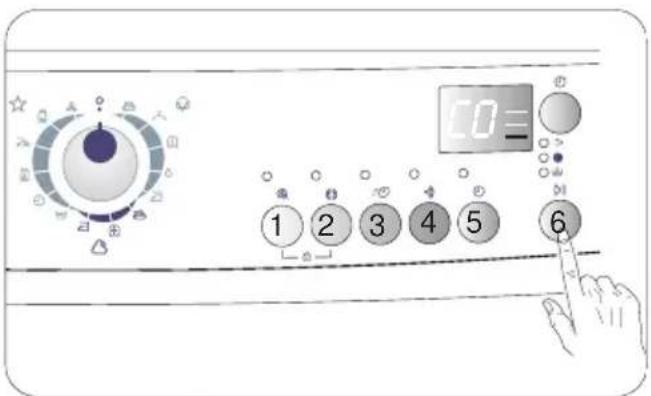

Bedienfeld....7

Drying programmes....9

Vóór het in gebruik nemen.....12

Praktische tips....12

Gebruik. 14

Reining en onderhoud.....18

Wat te doen als.... 21

Verbruikswaarden....25

Afvalverwerking....26

Het geleidingsniveau instellen....27

Installatie. 28

Belangrijke veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

Algemene veiligheid

- Het is gevaarlijk om de specificaties te wijzigen of om te proberen op enigerlei wijze veranderingen aan te brengen aan dit apparaat.

- Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke gesteldheid of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.

- Zorg ervoor dat kleine huisdieren niet in de trommel klimmen. Controleer om dit te voorkomen de trommel vóór gebruik.

- Voorwerpen als munten, veiligheidsspelden, spijkers, schroeven, stenen of andere harde, scherpe materialen kunnen grote schade aan het apparaat toebrengen en dienen niet in het apparaat terecht te komen.

- Om brandgevaar te voorkomen door te lang drogen, dient het apparaat niet gebruikt te worden om de volgende voorwerpen te drogen: Kussens, gewatteerde dekens en dergelijke (deze voorwerpen zorgen voor ophoping van hitte).

- Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberbinnenkant en kleding of kussens met vulling van schuimrubber dienen niet in de wasdroger te worden gedroogd.

- Het apparaat dient na gebruik, bij reiniging en bij onderhoud altijd afgesloten te worden van stroomvoorziening.

- Probeer onder geen enkele omstandigheid zelf de machine te repareren. Reparaties uitgevoerd door ondeskundigen kunnen lichamelijk letsel of ernstige schade aan de machine veroorzaken. Neem contact op met met een Klantenservice bij u in de buurt. Vraag altijd om originele

vervangingsonderdelen.

• Artikelen die zijn bevuild met stoffen als spijsolie, aceton, benzine, petroleum, vlekkenverwijderaars, terpentine, boenwas en boenwasverwijderaars dienen alvorens in de droogtrommel te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid wasmiddel.
• Explosiegevaar: Droog nooit voorwerpen in de wasdroger die in aanraking zijn geweest met ontvlambare oplosmiddelen (petroleum, spiritus, producten voor chemische reiniging en dergelijke). Daar deze bestanddelen vluchtig zijn, kunnen ze een explosie veroorzaken. Droog alleen voorwerpen in de wasdroger die met water gewassen zijn.
• Brandgevaar: Artikelen met vlekken of stoffen die doordrenkt zijn met plantaardige of bakolie vormen een gevaar voor brand en dienen niet in de wasdroger geplaatst te worden.
• Als u uw was met vlekkenverwijderaar heeft gewassen, moet u een extra spoelcyclus uitvoeren voordat u uw was in de wasdroger laadt.
• Zorg ervoor dat er geen aanstekers of lucifers in de zakken zijn achtergebleven van kleding die in de wasdroger geladen wordt

⚠ WAARSCHUWING!

Stop een wasdroger nooit voor het einde van een droogcyclus, tenzij alle artikelen

snel uit de trommel verwijderd en uitgehangen worden, zodat de hitte wordt verdreven.

BRANDGEVAAR!

Installatie

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
• Controleer bij het uitpakken van het apparaat of dit niet is beschadigd. Gebruik het apparaat bij twijfel niet en neem contact op met ELECTROLUX SERVICE.
• Alle verpakkingsmaterialen en transportbouten moeten vóór het gebruik worden verwijderd. Als dit wordt nagelaten kan dit ernstige schade aan het product en andere eigendommen tot gevolg hebben. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.
• Het laatste deel van een droogcyclus vindt plaats zonder warmte (koelcyclus) om ervoor te zorgen dat de artikelen uiteindelijk een temperatuur hebben waarbij gegarandeerd is dat de artikelen niet worden beschadigd.
• Eventuele voor de installatie van het apparaat noodzakelijke elektrotechnische werkzaamheden, moeten worden uitgevoerd door een gekwalificeerde elektricien of

competent persoon.

• Er moet voor gezorgd worden dat het apparaat niet op het aansluitsnoer komt te staan.
• Als het apparaat op een tapijtvloer wordt geplaatst, dient de hoogte van de stelvoetjes te worden aangepast om de lucht toch goed te kunnen laten circuleren.
• Controleer na installatie van het apparaat of dit niet op het aansluitsnoer drukt of staat.

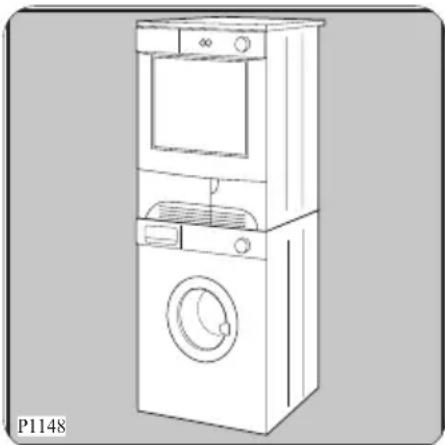

• Als de wasdroger bovenop een wasmachine wordt geplaatst, is het noodzakelijk de stapelkit te gebruiken (optionele accessoire).

Gebruik

• Dit apparaat is bestemd voor huishoudelijk gebruik. Het is niet toegestaan het apparaat te gebruiken voor andere doeleinden dan waarvoor het is bestemd.
• Was in de machine alleen textiel dat geschikt is voor machinaal drogen. Volg de instructies op het wasvoorschrift in de kleding.
• Droog geen ongewassen artikelen in de wasdroger.
• Laad het apparaat niet te vol. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.
• Kleding die druipnat is mag niet in de droger worden geplaatst.
• Kledingstukken die in aanraking zijn geweest met vluchtige aardolieproducten dienen niet in de wasdroger gedroogd te worden. Als vluchtige reinigingsvloeistoffen worden gebruikt, dient u ervoor te

zorgen dat de vloeistof uit het kledingstuk is verwijderd voordat u het in de machine doet.

• Trek de stekker nooit aan het snoer uit het stopcontact; maar aan de stekker zelf.
• Gebruik de wasdroger nooit als het elektrische snoer, het bedieningspaneel, het bovenblad of de sokkel beschadigd zijn, zodat de binnenkant van de wasmachine toegankelijk is.
• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals gespecificeerd in de wasverzachterinstructies.

Veiligheid van kinderen

• Deze machine is niet bedoeld voor gebruik door jonge kinderen of verstandelijk gehandicapten zonder toezicht.
• Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.
• De verpakkingsmaterialen (bijv. plastic folie, polystyreen) kunnen een gevaar opleveren voor kinderen - verstikkingsgevaar! Houd deze materialen buiten het bereik van kinderen.
• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Zorg ervoor dat kinderen of huisdieren niet in de trommel kunnen klimmen.

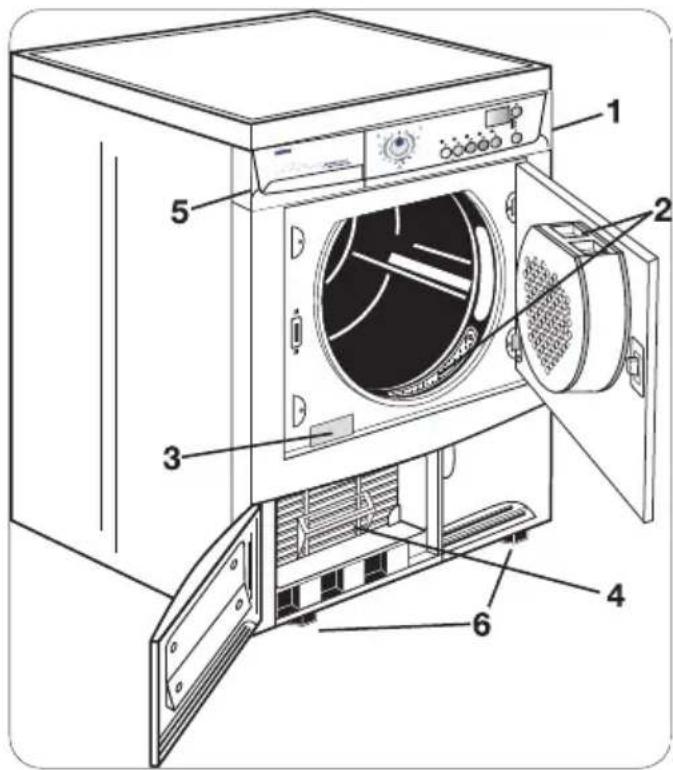

Beschrijving van het apparaat

1 Bedieningspaneel
2 Pluizenfilters

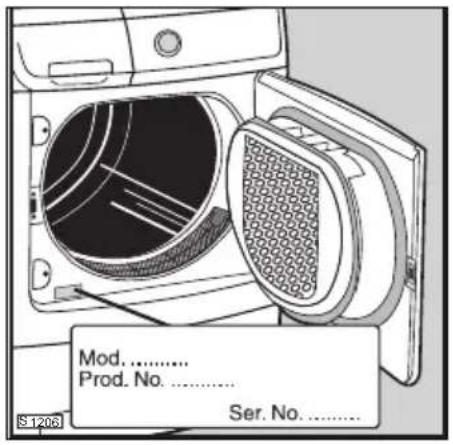

3 Typeplaatje
4 Luchtcondensor
5 Reservoir
6 Verstelbare voeten

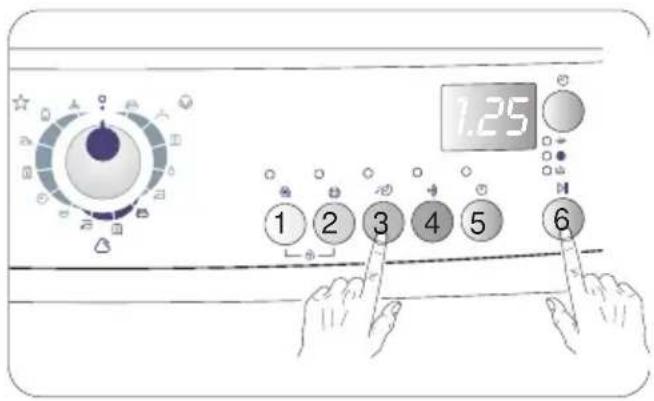

Draai de programmakiezer op het gewenste programma. Het lampje START/PAUSE begint te knipperen.

Toets 2 Delicaat.

Voor het bijzonder voorzichtig drogen van tere weefsels (bijv. acryl, viscose).

3 Toets Anti-kreuk (lang)

Tijdens een duur van 90 minuten draait de trommel in bepaalde intervallen. Zo blijft uw wasgoed los, zacht en kreukvrij.

4 Toets Snel

Als deze toets is ingedrukt draaien de KATOEN en SYNTHETISCH – programmas

5 Zoemer

Om het geluidssignaal in te schakelen.

6 Tijd

Om de programmaduur te selecteren nadat het TIJD PROGR.-programma is ingesteld. U kunt een programmaduur selecteren van 20 minuten tot 2 uur, in stappen van 10 minuten.

7 Display	Het display geeft de volgende informatieweer:- startuitstel- einde van het programma- verkeerde keuze van de opties- alarmcode
8 Start/Pause ▶	Druk op deze toets om de droger te starten nadat u het programma en de gewenste opties hebt geselecteerd.
9 Controlelampjes	• Reiniging condensor →• Lampje reiniging filter • Waterreservoir vol
10 Startuitstel ⚙	Met de toets STARTUITSTEL, kunt u de start van een programma van 30 minuten (30') tot een maximum van 20 uur (20h) uitstellen.

Drying programmes

Programma	Soort wasgoed	Opties	Beschrijving van het programma
Extra droog	Katoen en linnen	Lage temp. Zoemer [7008]Kort [70205]Laage anti-kreuk [CZN]	Door en door drogen van dik textiel of textiel bestaande uit meerdere lagen, bijv. badstof of handdoeken.
Sterk droog	Katoen en linnen	Lage temp. [B4D9]Zoemer [Y108]Kort [A4A4X]Laage anti-kreuk [THD4] [K2SA] [NED]	Door en door drogen van dik textiel, bijv. badstof of handdoeken.
[65Y0]Kastdroog	Katoen en linnen	Lage temp. [ZZWW]Zoemer [VZZW]Kort [157TH]Laage anti-kreuk [T272] [BBWY]	Door en door drogen van textiel met een gelijkmatige dikte, bijv. badstof, tricot wasgoed of badstof handdoeken.
Licht vochtig	Katoen en linnen	Lage temp. [UWWH]Zoemer [B9WW]Kort [1643]Laage anti-kreuk [B1ZA] [T14F]	Voor dun textiel dat nog wordt gestreken, bijv. tricot wasgoed, katoenen hemden.
Strijkdroog	Katoen en linnen	Lage temp. [TWD]Zoemer [1722.6]Kort [B6J84]Laage anti-kreuk [B6YZ] [SB00]	Voor katoenen of linnen wasgoed, dat nog gestreken wordt, bijv. beddengoed, tafelkleden.
Extra droog	Synthetica		Door en door drogen van dik textiel of textiel bestaande uit meerdere lagen, bijv. truien, beddengoed, tafelkleden.
Kastdroog	Synthetica		Voor dun textiel dat niet wordt gestreken, bijv.strijkvrije overhemden, tafelkleden, babykleding, sokken, lingerie.
Strijkdroog	Synthetica		Voor dun textiel dat nog wordt gestreken, bijv. tricot wasgoed, katoenen hemden.
Special-programme Mix	SyntheticaKatoen		Speciaal programma voor Katoen en linnen en Synthetica.
Tijd	SyntheticaKatoen		Voor het nadrogen van enkele stukken wasgoed of voor kleine hoeveelheden onder de 1 kg. Programmaduur in te stellen van 10 min. tot 3 uur in stappen van 10 minuten.
Special-programme Jeans	Katoen	Lage temp.ZoemerLange anti-kreukStartuitstel	Speciaal programma voor het tegelijk drogen van katoen/linnen en synthetisch.
Licht strijken	Synthetica	Lage temp.ZoemerLange anti-kreukStartuitstel	Speciaal programma met anti-kreukmechanisme voor kreukherstellend textiel zoals overhemden, blouses, die minimaal gestreken behoeven te worden. Het resultaat is afhankelijk van het soort textiel en de behandeling hiervan. (Het vulgewicht komt met ca. 5 tot 7 hemden overeen.)Aanbeveling: Textiel direct na het centrifugeren in de droger doen. Na het drogen het wasgoed direct uit de droger nemen en op een hangertje ophangen.
Baby	Katoen	Lage temp.ZoemerLange anti-kreukStartuitstel	Het programma is een speciaal programma voor het drogen van rompertjes die voor pasgeboren baby's worden gebruikt.
Opfrissen	SyntheticaKatoen	Zoemer	Het programma is geschikt voor het reinigen en opfrissen van kledingstukken waarvan het etiket aangeeft dat ze chemisch gereinigd of op de hand gewassen dienen te worden. Gebruik hiervoor de speciaal in de handel verkrijgbare producten.

^1 A-automatisch

Vóór het in gebruik nemen

• Controleer of de elektrische aansluiting voldoet aan de installatieinstructies.

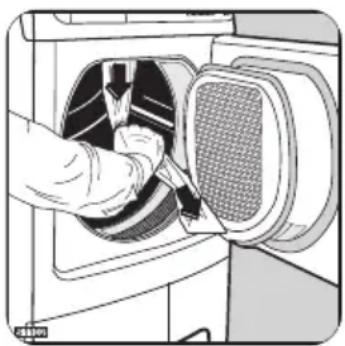

• Verwijder het polystyreenblok en evt. andere materialen uit de trommel.
• Vóór de eerste ingebruikname adviseren wij u de trommel met enkele licht vochtige, schone doeken te vullen en de machine circa 30 minuten te laten werken: 30 minuten-programma kiezen en toets START/PAUSE indrukken. Hierdoor worden eventuele vettige of stoffige restanten van het productieproces verwijderd.

Praktische tips

Informatie over textiel

• Bijzonder tere weefsels, bijv. vitrages van synthetische vezels, wol, zijde, textiel met metalen versieringen, nylons, grote stukken wasgoed zoals anoraks, doorgestikte dekens, slaapzakken en dekbedden mogen niet in de machine gedroogd worden. Ook artikelen die sponsachtig rubber bevatten mogen niet in de droger.
• Controleer zorgvuldig of het wasgoed geschikt is om machinaal gedroogd te worden. Aanwijzingen daarvoor vindt u op het textielbehandelingsetiket. De volgende symbolen zijn van belang voor het drogen:

mag machinaal gedroogd worden

normaal drogen (normale temperatuur)

voorzichtig drogen (lage temperatuur)

mag niet machinaal gedroogd worden

• Het wasgoed voor het drogen goed centrifugeren.
• Sorteer uw wasgoed volgens textielsoort en droogtegraad.
• Voorkom overdroging door het zorgvuldig kiezen van de gewenste droogtegraad. Te droog wasgoed laat zich minder goed strijken.
• Overtuig u ervan dat borst- en broekzakken leeg zijn. Keer kleding met borst- en broekzakken met dikke zomen binnenstebuiten, op deze manier voorkomt u zoveel mogelijk onregelmatige droging. Verwijder metalen delen (paperclips, veiligheidsspelden enz.).

- Dekbedovertrekken en kussenslopen dichtdoen, anders verzamelen zich hierin kleinere wasstukken.

Ritssluitingen en haak- oogsluitingen dichtdoen, losse banden en ceintuurs samenknopen.

- Dubbel gevoerd wasgoed binnenstebuiten keren (bijv. bij een met katoen gevoerde parka, de katoenen laag aan de buitenkant). Het wasgoed droogt dan beter.

- Tricot kan iets krimpen. Deze textielsoort niet overdrogen. Bij de aanschaf rekening houden met het feit dat dit textiel, al naar gelang de kwaliteit, krimpt.

- Om het statisch worden (knetteren en kleven) van synthetisch wasgoed te voorkomen, adviseren wij u in de wasautomaat een wasverzachter te gebruiken.

- Het kan voorkomen dat u, na het drogen, toch nog vochtige plekken in het wasgoed vindt. Dat is met name het geval bij dikke kragen, manchetten en zomen. U kunt deze kledingstukken nadrogen, hierbij de machine op minstens 30 minuten instellen.

Belading

Eigenlijk zou u het wasgoed steeds moeten wegen. Wegen is omslachtig, daarom geven wij u een ander hulpmiddel:

- katoen en linnen: volle belading, maar niet proppen;

- fijne was: éénderde van de trommel

- Maximaal vulgewicht benutten! U droogt het zuinigst, als u zich aan de vulgewichten houdt, die in de programmatabel vermeld staan. Een volgepropte trommel leidt tot onregelmatige droging en te lange droog-tijd, waardoor ook het energieverbruik on-nodig toeneemt. Kleine hoeveelheden drogen is altijd minder economisch.

Onderstaande aanwijzingen kunnen u daarbij helpen

Gebruik

Het toestel aansluiten. De deur openen (door op de rode stip te drukken).

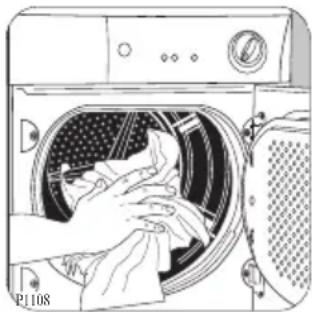

Het wasgoed in de machine doen. Deur sluiten en erop toezien dat geen wasstukken tussen de deur geklemd kunnen raken.

Draai de programmakiezer op het gewenste

programma. Het lampje START/PAUSE begint te knipperen.

De

programmakiezer is verdeeld in de volgende segmenten.

Katoen

Synthetisch

Special

U heeft de keuze uit automatische droogprogramma's en de op tijd drogen programma's voor het nadrogen van enkele kledingstukken.

Om een programma te annuleren draait u de programmakiezer op "O".

De

programmakiezer kan met de klok mee of tegen de klok in worden gedraaid. De lampjes "Drogen", "Luchten" en "Antikreuk/Einde" gaan branden.

Na het drogen moet de programmakiezer op "O" gedraaid

worden. De machine is uitgeschakeld.

Let op!

Als u de programmakiezer op een ander programma zet als de machine in werking is, beginnen de lampjes van het programmaverloop te knipperen. De machine voert het nieuwe geselecteerde programma niet uit.

Toetsen voor extra programma 's

Afhankelijk van het programma kunnen er verschillende functies worden gecombineerd. Deze functies moeten worden geselecteerd nadat u het gewenste programma hebt gekozen en voordat u op de toets START/PAUSE drukt. Als deze toetsen worden ingedrukt, gaan de corresponderende controlelampjes branden. Als zij opnieuw worden ingedrukt, gaan de controlelampjes uit.

Voor het bijzonder voorzichtig drogen van tere weefsels (bijv. acryl, viscose). Het programma wordt met verminderd verwarmingsvermo gen uitgevoerd. Het betreffende controlelampje licht op. Deze optie kan ook worden gebruikt voor tijdgestuurd drogen. Deze optie is alleen zinvol bij vulgewichten van max. 3kg.

Er klinkt een geluidssignaal:

- als er een

programma wordt gekozen;

• als er op de toetsen wordt gedrukt;
• als er een verkeerde optie wordt gekozen;
- als er wordt geprobeerd om het programma of de opties tijdens een cyclus te wijzigen;
• aan het einde van het programma;
• als de machine niet goed functioneert;

Het lampje boven de toets zal gaan branden.

Als deze toets is ingedrukt draaien de KATOEN, SYNTHETICA programmas. Het betreffende lampje licht op.

Deze optie kan niet in combinatie met de functie

Lage temp.. worden gekozen.

Anti-kreuk (lang)

Een Lage anti- kreuk verlengt de anti-kreukfase (30 min.) aan het

einde van het drogen met extra 60 minuten. De trommel draait gedurende deze fase met onderbrekingen. Hierdoor blijft het wasgoed los en kreukt het niet. De fase duurt in totaal 90 minuten. Het wasgoed kan tijdens de ant- kreukfase te allen tijde uit de machine gehaald worden.

Om de functie te activeren:

1.Kies het droogprogram ma.
2. Druk op de Lage-anti-kreuk - toets - de led erboven brandt.

Om de functie uit te schakelen nogmaals op de Lage anti-kreuk

- toets drukken. De led erboven is uit.

Tijd

Voor de selectie van de programmaduur na instelling van het

programma Tijd. Er kan gekozen worden voor een programmaduur van 20 min. tot 2 uur in stappen van 10 minuten. 1. Programmakiezer op programma Tijd zetten. In het display verschijnt 0.10 (komt overeen met programma Luchten).

1. Toets Tijd net zo vaak indrukken tot de gewenste programmaduur in het display wordt weergegeven, bijv. 00.20 voor een programmaduur van 20 minuten.

Als er geen programmaduur wordt ingevoerd, is automatisch een programmaduur van 10 min. ingesteld.

Start/pause

Druk op deze

toets om de droger te starten

nadat u het programma en de gewenste opties hebt geselecteerd Na instelling van het programma drukt u op deze toets om het programma te starten. Het lampje knippert niet meer. Indien de deur van het apparaat of het deurtje in de sokkel tijdens de afwerking van het programma geopend wordt, moet deze toets na het sluiten van de deur weer ingedrukt worden om het programma voort te zetten. Toets START/PAUSE moet ook ingedrukt worden als er een stroomonderbreking geweest is en als het waterreservoir tijdens een programma is

geleegd (controlelampje brandt) en weer terug geplaatst. In beide gevallen knippert het lampje van toets START/PAUSE.

Startuitstel

Met de toets Startuitstel kunt u de start van een

programma, 30 minuten (30') tot max. 20 uur (20h) uitstellen.

1. Programma kiezen.
2. De toets Startuitstel zo vaak indrukken tot het gewenste startuit- stel in het multidisplay verschijnt, bijv. 12h, als het programma over 12uur moet starten. De indicatie Startuitstel brandt. Wordt 20h aangegeven en drukt u nogmaals, dan is de starttijdkeuze weer opgeheven. Op de indicatie verschijnt 0'en aansluitend de loop-

tijd van het ingestelde programma. 3.Om de starttijdkeuze te activeren, op de toets START/PAUSE drukken. De resterende tijd tot de start van het programma wordt doorlopend aangegeven, bijv. 12h, 11h, 10h,... 30' enz.).

Wilt u dit toch doen, dan moet u de machine eerst uitschakelen door de programmakiezer op "0" te draaien. Stel vervolgens het nieuwe programma, de opties en het startuitstel in en druk op "START /PAUSE". Als u meer was wilt toevoegen terwijl de machine bezig is met aftellen, dan moet u, nadat u de deur weer heeft gesloten, opnieuw op "START/PAUSE" drukken om het aftellen weer te starten. Het display geeft de volgende informatie weer:

Duur van het gekozen programma

Nadat u het programma gekozen heeft verschijnt de duur (in uren en minuten) ervan op het display. De duur wordt automatisch berekend op basis van de maximum belading die voor elke soort stof en elke gewenste droogtegraad voorzien is.

Bij het starten van het programma wordt de resterende tijd om de 5 minuten weergegeven.

Startuitstel

Als er met de betreffende toets een startuitstel ingesteld is zal het display dit 2 seconden lang laten zien; daarna zal de duur van het programma dat daarvoor ingesteld was weer getoond worden.

Het aftellen wordt tot een tijd van 90 minuten om de 30 minuten getoond en daarna van uur tot uur.

Einde van het

programma

Een knipperende nul geeft het einde van het programma aan en verschijnt na de antikreukfase op het display.

Verkeerde keuze van de opties

Als er een optie gekozen wordt die niet samengaat met het gekozen programma zal het display Err (error) weergeven.

Deze code zal in de loop van het programma weer verschijnen als er op één van de optietoetsen wordt gedrukt of als de programmakiezer op een ander programma wordt gedraaid.

Alarmcode

In geval van storingen in de werking zal het display een alarmcode (bijv. E27) weergeven. Zie voor meer

informatie het betreffende.

Controlelampjes

De lampjes geven volgende functies aan:

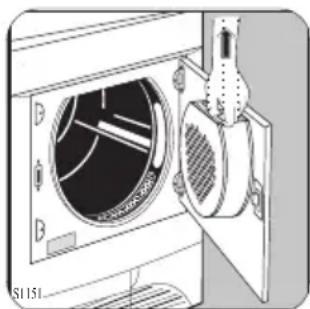

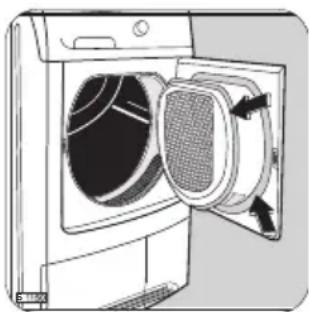

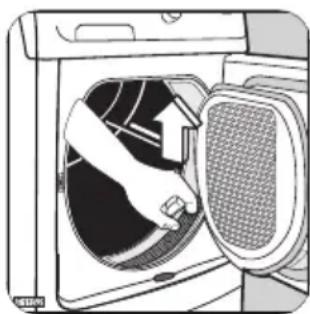

Controlelampje filters

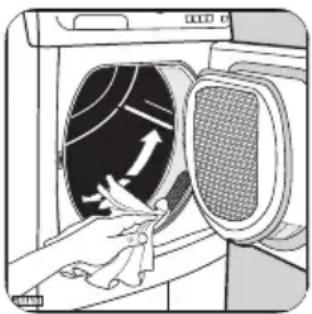

Dit lampje geeft aan dat de pluizenfilters gereinigd moeten worden.

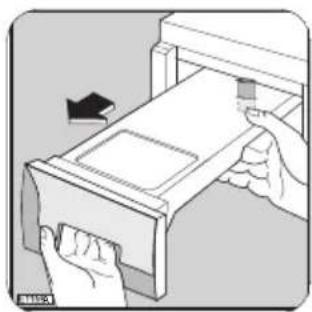

Signaallampje waterhouder

Het lampje gaat aan het einde van het programma branden om u eraan te herinneren dat de waterhouder moet worden geleegd. Als het tijdens een droogprogramma aan gaat, dan betekent dit dat de waterhouder vol is. Er klinkt in dat geval een geluidssignaal, de machine is gestopt en het lampje van toets "START-/PAUSE" toets knippert.

Controlelampje

condensor

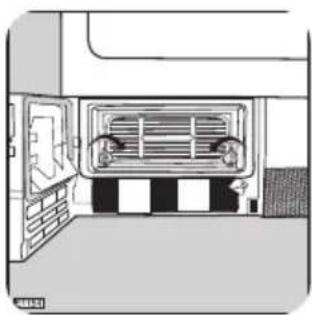

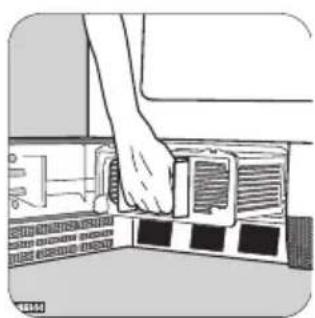

Dit lampje geeft aan dat de luchtcondensor gereinigd moet worden. Het gaat om de 80 droogbeurten branden.

Als u, na het beëindigen van het programma, het wasgoed niet direct uit de machine neemt, begint de antikreukfase. 30 minuten lang draait de trommel in bepaalde intervallen. Zo blijft uw wasgoed los, zacht en kreukvrij.

De machine stopt automatisch aan het einde van de antikreukfase, de controlelampje s en blijven branden. Er klinkt een geluidssignaal.

Apparaat uitschakelen (programmakiezer op "O" draaien). Alle lampjes gaan

uit. Vuldeur openen en het wasgoed uit de trommel nemen. Als u de deur opent en sluit voordat u de programmakiezer op "O" heeft gedraaid, dan gaan de controlelampjes van de zojuist beëindigde programmafasen branden.

Na het drogen

• De pluizenfilters reinigen.
  • Het waterreservoir legen

Programmawijzig ing

Voordat u een programmawijzigi ng door kunt voeren, moet u eerst het lopende programma annuleren.

Draai de programmakiezer op stand "O", het vorige programma is nu geannuleerd. U kunt een nieuw programma kiezen.

Reining en onderhoud

Eerst de stekker uit het stopcontact trekken of de zekering in de huisinstallatie uitschakelen.

De buitenkant

De buitenkant van de machine kunt u, naar behoefte, reinigen met een vochtige doek en een neutraal huishoudschoon maakmiddel.

Moderne schoonmaakmidd elen drogen doorgaans streeploos op. Nalappen met schoon water en daarna droogzemen Belangrijk: Gebruik nooit spiritus, terpentine en dergelijke oplosmiddelen.

Het

filtergedeelte

Een heel klein gedeelte van de pluizen komt toch ondanks het pluizenfilter in het omringende filtergedeelte terecht. Maak daarom van tijd tot tijd het gehele filtergedeelte schoon.

De pluizenfilters dienen na elke droogbeurt (voor het uitnemen van het wasgoed) met een vochtige doek gereinigd te worden. Het controlelampje herinnert u hieraan. Het pluizenfilter aan de binnenkant van de deur moet voor reiniging uitgetrokken worden. Daartoe trekt u het filter aan de

handgreep omhoog uit de houder. Verwijder het viltachtige stof en plaats het filter weer terug.

Verbaast u zich niet over de hoeveelheid fijn pluis. Dit pluis ontstaat door het dragen van de kleding of het gebruiken van de textiel. Het wordt door de wind weggeblazen als u het wasgoed buiten aan de lijn droogt en blijft eenvoudig in het wasgoed zitten als u binnenshuis droogt.

Na verloop van tijd kunnen de pluizenfilters een wittige aanslag vertonen, die veroorzaakt wordt door de wasmiddelresten in het wasgoed. Reinig de filters met warm water en een borstel. Het filter in de deursponning kan verwijderd worden (zie afbeelding). Dit filter kan met het vleugeltje naar rechts of links gemonteerd worden.

Het apparaat nooit gebruiken zonder filters.

Reinig de condensor als het lampje brandt. De luchtcondensor bevindt zich achter een deurtje in de sokkel van de droger. Het deurtje kunt u openen door op de toets te drukken (zie afbeelding). Het is normaal

dat er zich tijdens of aan het eind

van de droogcyclus nog water bevindt op het oppervlak van de condensor. Om de luchtcondensor uit de machine te nemen, moeten eerst de twee rode bevestigingsschijf jes naar beneden worden gedraaid. Trek de condensor vervolgens aan de handgreep naar buiten. Maak de

condensor schoon met een borstel en spoel hem indien nodig af onder de douche. De dichtingen

rondom de luchtcondensorho uder en de binnenzijde van het deurtje met een vochtige doek reinigen.

Attentie!

Gebruik geen scherpe voorwerpen om de condensor te reinigen. Hij zou kunnen beschadigen.

Attentie!

De

luchtcondensor weer in de droger plaatsen, de rode bevestigingsschijf jes omhoog draaien en het deurtje sluiten. Pas op! Het apparaat nooit gebruiken zonder luchtcondensor.

Reservoir legen

De aan het wasgoed onttrokken waterdamp wordt binnen de machine gecondenseerd

en als water in de reservoir opgevangen. De reservoir moet na iedere droogbeurt geleegd worden. Het brandende lampje 🌐 herinnert u hieraan.

Ga als volgt te werk:

- Trek de reservoir langzaam uit de machine. - Keer de reservoir om en laat al het water weglopen. - Plaats de reservoir weer in het bedie- ningspaneel. De reservoir mo

na iedere droogbeurt geleegd worden. Mocht u dat vergeten hebben, dan zorgt een overloopbeveiliging g ervoor dat het programma onderbroken wordt: lampje

Brandt, de machine stopt en de was is nog nat. Een geluidssignaal klinkt. Na de reservoir te hebben geleegd en op zijn plaats te hebben teruggezet, drukt u nogmaals op toets ▷| om het programma verder te laten lopen.

Tip: Het condenswater kunt u, na het door middel van bijvoorbeeld een koffiefilterzakje gefilterd te hebben, gebruiken als gedistilleerd water voor accu of strijkbout.

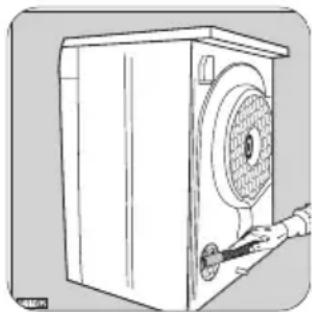

Het achterste luchtrooster

Maak het achterste luchtrooster zorgvuldig schoon met een stofzuiger.

Als het wasgoed niet de gewenste droogtegraad heeft en dus te droog of te vochtig uit de machine komt, dan raden wij u aan de binnenzijde van de trommel met een in azijn gedrenkte doek schoon te maken. Op deze manier kunt u de lichte aanslag verwijderen, die door achtergebleven resten van het tijdens het wassen gebruikte

wasmiddel en de eventueel toegevoegde wasverzachter en door de kalk in het water wordt veroorzaakt. Door deze aanslag is de voeler niet meer in staat om de juiste graad van droogheid te bepalen.

Wat te doen als...

Bepaalde problemen zijn het gevolg van onvoldoende onderhoud of van onoplettendheid en kunnen eenvoudig worden opgelost zonder direct een monteur in te schakelen. Voer onderstaande controles uit voordat u contact opneemt met onze service-afdeling. Als de machine is ingeschakeld is het mogelijk dat het rode controlelampje START/PAUSE knippert om aan te geven dat de machine niet werkt. Druk als het probleem is verholpen op toets START/PAUSE om het programma opnieuw te starten. Neem als het probleem ondanks alle controles aanhoudt, contact op met onze service-

Storing Mogelijke oorzaak Oplossing
Droger werkt niet.	Stekker zit niet in het stopcontact of de zekering is niet in orde.Deur is open.Toets START/PAUSEniet ingedrukt.	De stekker in het stopcontact steken.Zekering in de huisinstallatie controleren.Deur sluiten.ToetsSTART/PAUSEindrukken.
Droogresultaat is niet bevredigend.	Verkeerd programma gekozen.Pluizenfilters verstopt.Condensor vol pluizen.Verkeerd vulgewicht.Ventilatieopeningen in de sokkel afgedekt.Aanslag aan de binnenzijde van de trommel of op de trommelribben.	Bij het volgende droogproces een ander programma kiezenPluizenfilters schoonmaken.Condensor schoonmaken.Op het aanbevolen vulgewicht letten.Ventilatieopeningen in de sokkel vrijmaken.Binnenzijde van de trommel en trommelribben schoonmaken.
Storing Mogelijke oorzaak Oplossing
Deur gaat niet dicht.	Fijne zeef is niet in de machine geplaatst en/of de grove zeef is niet goed vastgeklikt.	Fijne zeef in de machine plaatsen en/of grove zeef goed vastklikken.
Bij het indrukken van een toets knippert de bijbehorende indicatie meerdere keren.	Wasgoedbeveiliging. Na het starten van het programma kan de extra functie niet meer worden ingesteld.	Programmakiezer op “O” draaien. Het programma opnieuw instellen.
Droogproces wordt kort na de start van het programma beëindigd. Indicatie Anti-kreuk/Einde brandt.	Voor het gekozen programma is te weinig of te droog wasgoed in de machine gedaan.	Tijdprogramma of hogere droogstand (bijvoorbeeld Extra in plaats van Kastdroog) kiezen.
Programma blijft staan, indicatie reservoir brandt.	Opvangreservoir is vol.	Opvangreservoir legen, vervolgens het programma starten met de toets START/PAUSE.
Droogproces duurt ongewoon lang.Informatie: Na ca. 5 uur eindigt het droogproces automatisch.	Pluizenfilters verstopt.Condensor vol pluizen.Toets Delicaat ☒ . is ingedrukt en er is te veel wasgoed in de machine gedaan.Te veel wasgoed in de machine gedaan.Wasgoed is vooraf onvoldoende gecentrifugeerd.	Pluizenfilters schoonmaken.Condensor schoonmaken.Toets Lage temp. ☒ is alleen zinvol bij een vulgewicht tot 3 kg.Vulgewicht verminderen.Wasgoed voldoende centrifugeren.
De trommelverlichting werkt niet.	Programmakiezer staat op stand 0.Gloeilamp is defect.	Programmakiezer op een willekeurig programma draaien.Gloeilamp vervangen (zie betreffend hoofdstuk).

Kunt u de storing niet zelf lokaliseren en verhelpen, bel dan onze service-afdeling. Houd het modelnummer en het productnummer van het apparaat bij de hand; de service-afdeling zal u erom vragen.

Als u de hulp van een monteur inroept voor een storing die voorkomt in bovenstaande lijst of voor een storing die het gevolg is van onjuist gebruik of onjuiste installatie, worden er kosten in rekening gebracht, ook tijdens de garantietermijn.

Technische gegevens

Technische gegevens
Afmetingen:	breedte	60 cm
	hoogte	85 cm
	diepte	58 cm
	diepte bij open vuldeur	109 cm
Elektrische aansluiting Netspanning - Aansluitwaarde - Zekering	Gegevens over netspanning, stroomsoort en vereiste zekering vindt u op het typeplaatje aangegeven
Vulgewicht:	Katoen	7 kg
	Synthetisch:	3 kg
Toepassingsgebied Toegestane omgevingstemperatu ur	Huishouden + 5°C + 35°C

Dit apparaat voldoet aan met de volgende EU-richtlijnen:

- 73/23/EEG van 19.02.1973 Laagspanningsrichtlijn

- 89/336/EEG van 03.05.1989 EMC-richtlijn inclusief aangepaste richtlijn

92/31/EEG - 93/68/EEG van 22.07.93 CE-markeringsrichtlijn

Verbruikswaarden

Vebruikswaarden (*)
Programma Tijd in minuten		Energieverbruik (in kWh)	Gecentrifugeerd met tpm
Katoen Kastdroog1	130 4.4 1000
Katoen Strijkdroog1)	85 3.9 1400
Synthetisch2)	48 1.36 1200

Max. vulgewicht:
1) Katoen: 7 kg
2) Synthetisch Kastdroog: 3 kg
De verbruikswaarden zijn onder normomstandigheden bepaald en kunnen bij gebruik in het huishouden afwijken.

Afvalverwerking

Verpakkingsmateriaal

Alle gebruikte verpakkingsmaterialen zijn niet milieuonvriendelijk en kunnen zonder gevaar bij het afval worden gezet. De kunststoffen kunnen hergebruikt worden en hebben de volgende aanduidingen:

PE<=voor polyethyleen
PS<=voor polystyreen
PP<=voor polypropyleen

Het karton kunt u het beste in een container voor oud papier deponeren.

Oude machine

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Milieutips

U kunt het energieverbruik van de wasdroger zo laag mogelijk houden, door de volgende regels in acht te nemen.

• Probeer het maximale vulgewicht te benutten, zie het programmaoverzicht. Kleine hoeveelheden drogen is altijd onvoordelig.
• Het wasgoed moet goed gecentrifugeerd zijn. Hoe hoger het centrifugetoerental hoe korter de benodigde droogtijd en dus ook hoe lager het energieverbruik.
• Droog het wasgoed niet te lang, dat voorkomt kreukvorming en bespaart energie.
• Om de maximale capaciteit van de machine te kunnen benutten, kunt u wasgoed dat kastdroog en wasgoed dat strijkdroog moet worden samen drogen. U stelt dan het programma voor strijkdroog in. Als dat beëindigd is haalt u de strijkdroge was uit de machine en droogt u de rest van het wasgoed verder.
• Reinigen van de pluizenfilters na iedere droogbeurt voorkomt te lange droogtijden en een hoger energieverbruik.
• Het vertrek waar de droger staat moet goed geventileerd zijn en de temperatuur mag, tijdens het in bedrijf zijn, + 35°C niet overschrijden.

Het geleidingsniveau instellen

Water bevat een variabele hoeveelheid kalk en minerale zouten, afhankelijk van de geografische lokatie.

Daarom variëren ook de geleidingswaarden. Variaties in de geleidbaarheid van het water t.o.v. de door de fabrikant ingestelde waarden kunnen de restvochtigheid van het wasgoed aan het eind van het programma enigszins beïnvloeden.

U kunt de gevoeligheid van de droogsensor in uw trommeldroger aan de hand van de geleidingswaarden van het water met behulp van de volgende procedure regelen.

Ga als volgt te werk:

Schakel het apparaat in met de programmakiezer. Druk de toetsen 3 en 6 tegelijk in.

Houd de toetsen ingedrukt tot de controlelampjes boven de toetsen knipperen en een van de controlelampjes Condensor, Filter of Reservoir blijft branden.

Geleidingsniveau wijzigen:

Druk zo vaak op toets START/PAUSE tot het gewenste geleidingsniveau wordt aangegeven door het oplichten van het betreffende controlelampje.

Oplicht end lampje	Geleidingsniveau	Waarde bij benadering μS/cm
	Laag	< 300
	Gemiddeld	300 - 600
	Hoog	> 600

Het apparaat wordt normaal in de fabriek ingesteld op het hoogste niveau; het is echter mogelijk dat bepaalde modellen anders zijn ingesteld.

De nieuwe instelling in het geheugen vastleggen:

Druk de toetsen 3 en 6 tegelijk in. Houd de toetsen ingedrukt tot de controlelampjes boven de toetsen knipperen en u de zoemer hoort.

Installatie

Uitpakken

Verwijder de polyethyleen zak met de polystyreen vulling voordat u het apparaat in gebruik neemt. Plakband van de bovenzijde van de trommel verwijderen.

Als het apparaat in de toekomst verplaatst moet worden dan dient dit altijd rechtop te gebeuren.

Het apparaat niet opstellen achter

– een afsluitbare deur,
- een schuifdeur,
– een deur met een scharnier dat tegenover het scharnier van het apparaat ligt.

Plaatsen

De droger kan op elke soort vloer geplaatst worden. Het apparaat moet waterpas staan, dus eventueel met een waterpas uitgericht worden.

Daartoe dienen de verstelbare voeten.

Goede ventilatie is een absolute voorwaarde. Dat is eenvoudig te bereiken door ervoor te zorgen dat het ventilatierooster in de voorkant en de vrije ruimte onder de bodem niet door

plinten en hoogpolige vloerbedekking in hun functie belemmerd kunnen worden.

Daarom mogen de voeten niet verwijderd worden. Bij onvoldoende ventilatie kan zich een opeenhoping van warmte voordoen, hetgeen schade aan de motor kan veroorzaken.

Aanwijzing

De door de droger afgegeven warme lucht kan een temperatuur van 60°C bereiken. Houd daar rekening mee in verband met uw vloerbedekking. Voor een juiste werking van het apparaat moet de omgevingstemperatuur minimaal +5°C en maximaal +35°C bedragen. De ruimte rondom de droger moet zoveel mogelijk stofvrij gehouden worden.

Montageset

Uw handelaar kan u een speciale montageset leveren, waarmee u de droger veilig op uw wasautomaat kunt plaatsen. Dat bespaart u aanzienlijk ruimte.

Het deurscharnier kan omgezet worden om eventueel het vullen en leeghalen van de machine te vergemakkelijken. Het deurscharnier mag niet worden omgezet als zich tegenover het deurscharnier een deur met scharnier bevindt.

Het wijzigen van de deurdraairichting dient te worden uitgevoerd door de serviceafdeling

Elektrische aansluiting

De machine is voor 230V / 50Hz gemaakt. De machine is voorzien van een drie-aderig aansluitsnoer en stekker met randaarde. De stekker mag u uitsluitend plaatsen in een stopcontact met randaarde; de machine dient deugdelijk geaard te zijn. Het aansluitsnoer mag u niet verlengen. Indien het snoer te kort blijkt te zijn, laat uw installateur dan of een langer snoer aan de machine monteren of het stopcontact verplaatsen. Het gebruik van een verlengsnoer of kabelhaspel is niet toegestaan. In bad- of doucheruimten moet doorgaans een zogeheten vaste aansluiting gemaakt worden; raadpleeg uw installateur.

Belangrijk

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan bovenstaande veiligheidsvoorschriften. Het aansluitsnoer mag uitsluitend dooronze service-afdeling vervangen worden.

Let op!

Het aansluitsnoer moet gemakkelijk te bereiken zijn nadat de machine geïnstalleerd is.

Kinderbeveiliging

Door het gelijktijdig indrukken van de toetsen ☒ en kan de kinderbeveiliging worden ingeschakeld of weer worden uitgeschakeld:

- Voor het starten van het programma: Het apparaat kan niet worden gebruikt - Na het starten van het programma: Het lopende programma kan niet worden veranderd Als de kinderbeveiliging is ingeschakeld verschijnt het symbool op het display.

Is het programma afgelopen, dan wordt de kinderbeveiliging niet uitgeschakeld.

Moet er een nieuw programma worden ingesteld, dan moet eerst de kinderbeveiliging worden uitgeschakeld.

www.electrolux.com
