Type product	Vriezer
Merk	Zanker
Model	ZKG 120
Afmetingen (H x B x D)	85 x 55 x 60 cm
Gewicht	30 kg
Energieverbruik	200 kWh/jaar
Klimaatklasse	N-ST
Geluidsniveau	42 dB
Vriescapaciteit	10 kg/24h
Bewaartijd bij stroomuitval	12 uur
Aantal laden/planken	3 laden
Deuraanslag	Rechts, omkeerbaar
Koelmiddel	R600a
Temperatuurinstelling	Draaiknop, -18°C tot -24°C
Supervries functie	Ja, via schakelaar
Ontdooien	Handmatig, 1-2x per jaar
Reinigen	Met lauw water en mild afwasmiddel
Vervangen deurlicht	LED, niet vervangbaar
Veiligheidsinstructies	Niet in water; stekker uittrekken voor reiniging
Reparatie en onderdelen	Via erkende service, 10 jaar beschikbaar
Milieu-informatie	Bevat R600a, afvoeren via gemeentelijk punt
Garantie	2 jaar

Veelgestelde vragen - ZKG 120 ZANKER

Hoe stel ik de temperatuur in op de Zanker ZKG 120?

Draai aan de thermostaatknop in het apparaat. Hoe hoger het getal, hoe kouder. Normaal instellen op stand 3 of 4 voor -18°C.

Wat betekent het alarmsignaal van de vriezer?

Het alarm klinkt bij een temperatuurstijging, bijvoorbeeld na het openen van de deur of bij stroomuitval. Druk op de alarmknop om het te stoppen. Als het blijft piepen, controleer de deurafdichting.

Hoe ontdooi ik de Zanker ZKG 120?

Schakel het apparaat uit, haal de stekker eruit en verwijder al het voedsel. Laat de deur open en plaats een bak onder de afvoer. Gebruik geen scherpe voorwerpen. Na het ontdooien, droog de binnenkant en zet weer aan.

Waarom maakt de vriezer vreemde geluiden?

Normale geluiden zijn brommen van de compressor, borrelen van koelmiddel of tikken van thermische uitzetting. Zorg dat het apparaat waterpas staat en niet tegen de muur of andere kasten aan staat.

Hoe lang kan ik voedsel bewaren bij stroomuitval?

Bij een volle vriezer blijft het voedsel ongeveer 12 uur bevroren. Open de deur niet tijdens de storing. Gebruik een koelbox of droogijs bij langere uitval.

Kan ik de deur van de ZKG 120 omdraaien?

Ja, de deuraanslag is omkeerbaar. Volg de instructies in de handleiding: draai schroeven los, verplaats de scharnieren naar de andere kant en monteer de deur opnieuw.

Wat is de supervries functie en wanneer gebruik ik die?

De supervries functie verlaagt de temperatuur tijdelijk om grote hoeveelheden vers voedsel snel in te vriezen. Zet de schakelaar 24 uur voor het invriezen aan en schakel daarna weer uit.

Hoe reinig ik de vriezer het beste?

Haal de stekker eruit, verwijder voedsel en laden. Reinig met een zachte doek en lauw water met een mild schoonmaakmiddel. Gebruik geen schurende middelen. Droog alles goed af voordat u het apparaat weer inschakelt.

Mijn vriezer werkt niet meer, wat moet ik doen?

Controleer eerst de stroomtoevoer: zit de stekker in het stopcontact en staat de stroom aan? Als het apparaat nog steeds niet werkt, neem dan contact op met de klantenservice van Zanker of een erkende reparateur.

Waar kan ik reserveonderdelen kopen voor de Zanker ZKG 120?

Onderdelen zijn verkrijgbaar via de officiële Zanker service of erkende dealers. Bewaar het typeplaatje (model ZKG 120, serienummer) bij het bestellen. De onderdelen zijn 10 jaar na aankoop leverbaar.

GEBRUIKSAANWIJZING ZKG 120 ZANKER

Gebruiksaanwijzingen

ZANKER

Aanwijzing voor het gebruik van het instructieboekje

Met de waarschuwingsdriehoek en/of door signaalwoorden wordt de aandacht gevestigd op aanwijzingen die belangrijk zijn voor uw veiligheid of voor het juist functioneren van het apparaat.

Na dit symbool wordt uitleg gegeven over de bediening en het praktisch gebruik van het apparaat.

Tips en aanwijzingen voor een economisch en milieuvriendelijk gebruik van het apparaat.

Veiligheid

Het is uiterst belangrijk dat de bij het apparaat behorende gebruiksaanwijzing bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over de gebruiksaanwijzing en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Neem vóór u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de stekker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aan achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.
• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan.

- Plaats nooit elektrische apparaten (bijv. ijsmachines) in de kast.

Onderhoud / Reparatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden die door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door onze SERVICE-afdeling en laat geen andere dan originele onderdelen plaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties die door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg onze SERVICE-afdeling.

Gebruik

- Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.

- Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproducten

mogen, om gezondheidsredenen, niet wederom ingevroren worden.

• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.
• Geen voorwerpen of methods gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.
• Nooit metalen voorwerpen gebruiken om het apparaat schoon te maken; dit zou het apparaat kunnen beschadigen.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Installatie

• Zorg ervoor dat de stekker niet wordt platgedrukt of beschadigd door de achterkant van het koel/vriesapparaat.
• Een beschadigde stekker kan oververhit raken en brand veroorzaken.
• Plaats geen zware voorwerpen of het koel/vriesapparaat zelf op het aansluitsnoer.
• Daardoor bestaat kans op kortsluiting en brand.
• Trek de stekker niet uit het stopcontact door aan het snoer te trekken, vooral niet als het koel/vriesapparaat uit de nis wordt getrokken.
• Schade aan het snoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.
• Plaats het apparaat met z'n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

Inhoud

Veiligheid 22

Weggooien 24

Gebruik Voor ingebruikname ....24

Bedieningspaneel / In bedrijf stellen / Instellen van de temperatuur / Snelvriezen .....25 Controlelampje «te warm» / Diepvrieskalender / Interieur .....25 Tips .....26

Onderhoud Ontdooien / Schoonmaken .....27

Storingen ....28

Klantenservice 28

Wijzigen van de deurdraairichting 29

Installatie Plaats van opstelling ....29 Elektrische aansluiting ....30

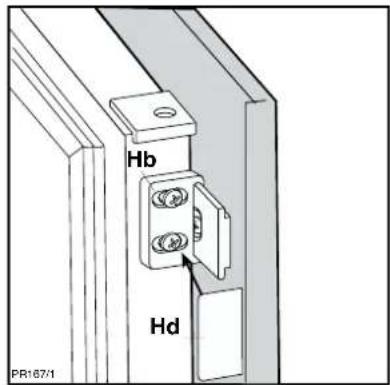

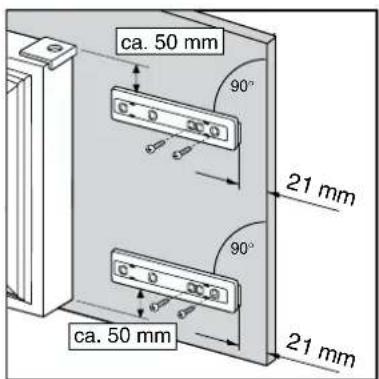

Inbouw 30

Milieubescherming

- Belangrijk: Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen. Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden. Afgedankte koel- en vriesapparaten moeten volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeente naar de mogelijkheden in uw woonplaats. Voorkom dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar.

Weggooien van oude apparaten

het product of op de rop dat dit product niet als worden behandeld, maar moet bij een verzamelpunt waar ktronische apparatuur wordt voor zorgt dat dit product op de verwijderd, voorkomt u mogelijk voor mens en milieu die zich doen in geval van verkeerde or gedetailleerdere informatie an dit product, kunt u contact neente, de gemeentereiniging of product hebt gekoch.

Informatie over de verpakking van het apparaat

- De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

PE<=polyethyleen
PS<=schuimpolystyrol
PP<=polypropyleen

De kartonnen delen zijn van oud papier gemaakt en moeten ook weer in een container voor oud papier gedeponeerd worden.

Alle gebruikte materialen zijn niet schadelijk voor het milieu!

Weggooien van oude apparaten

Het symbol op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Gebruik

Dit apparaat is voorzien van het 4-sterren symbool dat wilzeggen dat het bedoeld is voor zowel het bewaren van diepvriesartikelen als voor het zelf invriezen van verse levensmiddelen. Voor het veilig bewaren van diepvriesartikelen dient de inwendige temperatuur niet hoger dan -18°C te zijn.

Voor ingebruikname

Wacht, na het plaatsen van het apparaat, ten minste twee uuren alvorens de stekker in het stopcontact te steken. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien.

- Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

Het apparaat en onderdelen van het interieur zijn voor het transport beschermd.

Plakband links en rechts aan de buitenkant van de deur verwijderen. Alle plakband en bekledingsdelen uit het interieur verwijderen.

Bedieningspaneel

① Groen controlelampje elektriciteitsnet

②Thermostaat

In bedrijf stellen

• Steek de stekker in het stopcontact. Draai de thermostaatknop ②rechtsom uit de «O» (STOP) stand.
• Het groene lampje ① het rode alarmlampje ⑤ ⑤ lichten op. De koelkast is nu in bedrijf.
• De werking van de kast kan geheel gestopt worden door de knop in de stand «O» (STOP) te draaien.

Instellen van de temperatuur

• Voor het veilig bewaren van diepvries- en bevoren producten dient de interne temperatuur van de diepvriezer tenminste -18° te zijn.
• Bij gebruik onder abnormale omstandigheden kan het gewenst zijn de thermostaatknop kouder in te stellen. Draai hiertoe de knop naar een hoger cijfer. Omgekeerd kan, in veel gunstiger omstandigheden, de inwendige temperatuur kouder dan nodig zijn. Draai de knop dan naar een lager cijfer.

" 1" = minder koud

" 6" = kouder

• Indien het apparaat voor de eerste keer in gebruik genomen wordt, adviseren wij om de thermostaatknop in het midden, tussen «1».en «6» te draaien. Met de knop op deze stand wordt de inwendige temperatuur automatisch en voortdurend op een voldoende laag niveau gehouden, waarbij veilig bewaren gegarandeerd wordt.

• Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;

• de frequentie waarmee de deuren geopend worden;
• de hoeveelheid levensmiddelen in de kast;
• de plaats van het apparaat.

③ Geel controlelampje voor snelvriezen
④\$nelvriesschakelaar
⑤ Bood alarmlampje ("te warm")

Snelvriezen

Druk op knop ④ totdat het geie iampje ③ gaat branden.

Indien de functie niet handmatig voltooid wordt, beëindigt het apparaat deze functie na 52 uur. Het gele lampje gaat uit.

U kunt de snelvriesfunctie beeindigen handmatig door opnieuw op de toets ④ te drukken.

Controlelampje «te warm»

Indien het controlelampje ⑤ oplicht, dan wordt hierdoor aangegeven dat de inwendige temperatuur onveilig voor het bewaren van diepvriesartikelen geworden is (-12°C). Bij de eerste ingebruikname, of na een schoonmaakbeurt, licht het controlelampje op totdat de inwendige temperatuur het veilige niveau bereikt heeft.

Diepvrieskalender

De symbolen op de bovenste lade geven de diverse soorten diepvriesproducten aan.

De getallen geven voor iedere soort diepvriesproduct de bewaartijd in maanden aan. Of de hoogste of de laagste waarde van de aangegeven bewaartijd geldt, hangt af van de kwaliteit van de levensmiddelen en de behandeling voorafgaand aan het invriezen.

Interieur

IJslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes voor het maken van ijsblokjes geleverd. Vul ze met drinkwater en plaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes los te wrikken.

Laden

De stabiele laden kunnen niet kiepen en zijn voorzien van een eindstop.

Daardoor kunt u diepvriesproducten makkelijk en veilig rangschikken en uitnemen.

Voor het uitnemen van de lade deze tot de eindstop naar buiten trekken, optillen en naar voren uitnemen (zie tekening).

• Het apparaat niet in de buurt van kachels, verwarmingselementen of andere warmtebronnen plaatsen. Bij een hoge omgevingstemperatuur werkt de compressor vaker en langer. Zie hoofdstuk "Plaats van opstelling".
• Deur slechts zo lang open laten als nodig is.
• Geen warme spijzen in het apparaat zetten. Warme spijzen eerst laten afkoelen.
• De temperatuur niet lager dan nodig instellen.
• Diepvriesartikelen voor het ontdooien in de koelruimte leggen. De koude in de diepvriesartikelen wordt zo voor koeling van de koelruimte gebruikt.
• Houd de warmte afgevende verdamper, het metalen rooster aan de achterzijde van het apparaat, schoon.

Invriezen en bewaren

- Indien het invriezen van verse levensmiddelen direct na de eerste ingebruikname of na een schoonmaakbeurt gaat plaatsvinden, zet dan de snelvriesschakelaar in de invries-stand en laat de vriezer tenminste 3 uur leeg vriezen.

Is de vriezer reeds in gebruik, zet dan de schakelaar de avond tevoren in de invries-stand. Voor het invriezen van zeer kleine hoeveelheden, zoals enige restanten van een maaltijd of een enkel vers brood, is het niet nodig om de diepvriezer naar de invries-stand om te schakelen.

• Voor het in-eén-keer invriezen van de maximaal toegestane hoeveelheid, verdient het aanbeveling om de schakelaar 24 uur van te voren op de invries-stand te zetten. Met name voor de maximaal toegestane hoeveelheid wordt het invriesproces na 24 uur geacht beëindigd te zijn. Schakel daarna terug op de bewaarstand.
• Indien direct na de eerste ingebruikname gekochte diepvriesartikelen in de vriezer geplaatst gaan worden, zet dan de snelvriesschakelaar in de invries-stand en laat de vriezer tenminste 2 uur leeg vriezen. Is de vriezer reeds in gebruik, dan is deze handeling niet nodig.

Plaats na 2 uur de diepvriesartikelen in de vriezer en zet de schakelaar in de stand voor bewaren.

• De in te vriezen levensmiddelen in de twee bovenste laden van het apparaat plaatsen; voor het invriezen van heel kleine hoeveelheden altijd de bovenste lade gebruiken.
• De maximaal toegestane hoeveelheid vindt u op het typeplaatje (links onderin de kast) in kilogrammen per 24 uur (...kg/24h).
• In het eerste vak mag u de produkten slechts totaan de aangegeven teken in de wand vullen opdat de luchtcirculatie ongehinderd plaatsvinden kan.
• Verdeel de levensmiddelen van te voren in handzame porties. Dat heeft twee voordelen: ze vriezen sneller in en bij later gebruik hoeft u slechts zoveel te ontdooien als op dat moment nodig is.
• Open, tijdens het invriezen, de deur zo weinig en zo kort mogelijk.
• Verpak de levensmiddelen in aluminium-of kunststoffolie of speciale diepvriesdozen, zoals een en ander in de handel, speciaal voor het invriezen, verkrijgbaar is.
• Zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren producten; de temperatuur van deze laatste zou daardoor kunnen stijgen.
• Vermijd rechtstreekse consumptie van ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden.
• Schrijf de invriesdatum op de pakjes zodat u de houdbaarheidsduur kunt controleren.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen.
• Onthoud dat reeds ontdooide levensmiddelen niet wederom ingevroren mogen worden.

Neem voor iedere handeling altijd eerst de stekker uit het stopcontact.

Belangrijk

Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient daarom uitsluitend door door de fabrikant bevoegd personeel uitgevoerd te worden.

Als het aansluitsnoer beschadigd raakt, moet het snoer, eventueel met stekkers, vervangen worden; deze onderdelen zijn verkrijgbaar bij onze service-afdeling.

Ontdooien

• Na verloop van tijd ontstaat op de binnenwanden een rijplaag. De rijplaag stoort de werking niet, maar kan wel hinderlijk in het gebruik van de binnenruimte worden.
  Gebruik voor het verwijderen de meegeleverde kunststof schraper.
• Het is niet nodig voor het verwijderen van rijp de vriezer uit te schakelen.
  Wanneer zich een dikke laag ijs heeft gevormd, dient u het gehele apparaat te ontdooien.
  Ga dan als volgt te werk:
• Verwijder nog resterende pakketten uit de vriezer, verpak ze in oude kranten en leg ze zolang op een koele plaats; eventueel in een kartonnen doos met een wollen deken er omheen.
• Neem de stekker uit het stopcontact of draai de thermostaatknop in de «O» -stand.

- De deur open laten en de ijsschraper plaatsen als verlenggootje; plaats daar een opvangschaal onder (zie tekening).

Bedenk dat, in verband met uw vloerbedekking, mogelijk wat dooiwater van de deur kan lopen.

• Maak, nadat de kast geheel ontdooid is, de binnenwanden en de binnendeur schoon en zeem ze goed droog.
• Steek de stekker in het stopcontact of draai de thermostaatknop in de gewenste stand, zet de snelvriesschakelaar in de invries-stand en laat de

vriezer tenminste 2 uur leeg vriezen. Zet daarna de schakelaar terug in de stand voor bewaren en plaats de tijdelijk verwijderde pakketten terug in de vriezer.

Belangrijk

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw vrieskast kunnen beschadigen.

Geen voorwerpen of methods gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.

Schoonmaken

Geen schurende schoonmaakmiddelen gebruiken.

Nooit metalen voorwerpen gebruiken om het apparaat schoon te maken; dit zou het apparaat kunnen beschadigen.

Naar behoefte kunt u de buitenkant van de kast lappen met lauwwarm water en een neutraal huishoudschoonmaakmiddel, daarna afnemen met schoon water.

Het verdient aanbeveling de buitenkant af en toe in de witte (auto-) was te zetten.

Opdat de koelkast zo goed mogelijk werkt, één keer per jaar het rooster van het voetstuk verwijderen en de ventilatiekanalen schoonmaken met een borstel of stofzuiger met borstel.

Stof belemmert de warmte-afgifte en verhoogt zodoende het energieverbruik.

Tijdelijk buiten gebruik stellen

• Trek de stekker uit het stopcontact, verwijder dan alle resterende levensmiddelen en maak de binnenkant goed schoon (zie "Voor ingebruikname").
• Laat de deur op een kier staan.

Storingen

Indien de koelkast niet functioneert, controleer dan onderstaande punten, voordat u contact opneemt met onze service-afdeling:

Storing Oplossing
Apparaat werkt, het groene lichtje knippert	Klantendienst informeren.
Temperatuur in het apparaat is te hoog	Temperatuur is niet juist ingesteld. Zie hoofdstuk “Instellen van de temperatuur”.Plaats de levensmiddelen zo, dat de lucht vrij eromheen kan circuleren.Omgevingstemperatuur te hoog.Het apparaat staat naast een warmtebron. Zie hoofdstuk “Plaats van opstelling”.
Apparaat koelt te sterk.	Temperatuur is niet juist ingesteld. Zie hoofdstuk “Instellen van de temperatur”.
Het koelaggregaat werkt continu	Draai de thermostaatknop naar een lager cijfer.Omgevingstemperatuur te hoog.In de laatste 24 uur zijn grotere hoeveelheden warme levensmiddelen opgeslagen.Deur slechts zo lang open laten als nodig is.
Geluiden	Geluiden zijn karakteristiek voor koelapparaten.Wanneer het koelmiddel door smalle leidingen stroomt, hoort u een gebubbel of gegorgel.Zodra de compressor functioneert, hoort u gezoem. Elke keer als de compressor in- of uitgeschakeld wordt, hoort u een klik.

Klantenservice

Kunt u de storing niet zelf lokaliseren en verhelpen, raadpleeg dan onze service-afdeling.

Vermeld de volgende gegevens van het apparaat:

• Modelnaam
  • Productnummer (PNC)
  • Productienummer (S-No.)

Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

Aanbevolen wordt deze gegevens hier in te vullen om ze snel bij de hand te hebben.

Technische gegevens

Het typeplaatje met de technische gegevens vindt u aan de linker binnenzijde van het apparaat.

Belangrijk

Open de deur niet tijdens stroomuitval. Wij adviseren u om na een lange stroomuitval de diepvriesproducten in korte tijd te consumeren (een temperatuurstijging verkort de houdbaarheidsduur van de producten). De normale houdbaarheid wordt niet aangetast indien de stroomuitval kort was (minder dan 20 uur) en de vriezer vol is.

Wijzigen van de deurdraairichting

Als transportbeveiliging zijn aan beide scharnierkanten scharnierpennen aangebracht.

Afhankelijk van de gewenste deurdraairichting moet aan een kant, zowel onder als boven, een scharnierpen verwijderd worden.

Attentie!

Bij een lage omgevingstemperatuur (bijv. in de winter) kan het voorkomen dat de deurafdichting niet perfect aan de kast hecht. De afdichting wordt na een bepaalde tijd vanzelf in vorm getrokken. Als u dit proces wilt bespoedigen, is het voldoende om de afdichting m.b.v. een haardroger te verwarmen.

Installatie

Bij het transport en het opstellen van het apparaat erop letten dat geen onderdelen van het koelvloeistofcircuit beschadigd worden.

- Tijdens normaal gebruik worden de condensor en de compressor die zich op de achterkant van het apparaat bevinden, warm. Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in de speciale afbeelding. Zie hoofdstuk "Plaats van opstelling".

Plaats van opstelling

• Controleer het koelapparaat op transportschade.
• Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz.
• Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.
• Ten behoeve van een optimale ventilatie moeten de minimale oppervlakten voor de ventilatie-openingen volgens figuur in acht genomen worden.

- Attentie: zorg ervoor dat de ventilatie

openingen tijdens gebruik niet worden afgedekt.

De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm

breedte 540 mm

De klimaatklasse staat op het typeplaatje dat zich links aan de binnenkant van het apparaat bevindt.

De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatklasse behoort:

Klimaatklasse	voor een omgevingstemperatuur van
SN +10 tot +32°C
N	+16 tot +32°C
ST	+18 tot +38°C
T	+18 tot +43°C

Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, wordt de conserveringstemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequentie, die op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning.

Een afwijking op de netspanning tot plus of minus 6% is toegestaan.

Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken.

De stekker mag alleen geplaatst worden in een geaard stopcontact.

De kast is daarom voorzien van een speciaal driaderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

Dit apparaat voldoet aan de volgende EU-richtlijnen:

CE - 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzigingen;

• 87/308 EG-richtlijn van 2.6.87 met betrekking tot de radio-ontstoring;
• 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzigingen.

Attentie Het appa

⚠️ Het apparaat moet van de stroomvoorziening afgesloten kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

Inbouw

Nismaten

Nishoogte (1) 880 mm

Nisdiepte (2) 550 mm

Nisbreedte (3) 560 mm

De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm

breedte 540 mm

1. Zet de apparatuur in de ruimte en zet deze net zover in de richting van de binnenwand tot de bedekkende rand (1) tegen de ombouw aanstaat en verzeker u ervan dat de onderste scharnier in één lijn staat met de wand van het meubel (2).

1. Breng, onder lichte druk, de voegafdichting tussen apparaat en niswand aan (zie Fig.).

1. Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de tekening ziet.

1. Open de deur en druk het apparaat tegen de zijwand van de nis, aan de kant waar niet de scharnieren zitten. Bevestig het apparaat aan de nis met de vier meegeleverde schroeven (I).

1. Geleider tegen de binnenkant van de kastdeur aan de boven- en onderkant houden volgens de tekening en de plaats van de buitenste gaten aangeven. Nadat u de gaten geboord heeft de geleider met de bijgeleverde schroeven vastzetten.

1. Bevestig het ventilatierooster (B). Breng, onder lichte druk, het dekseltje (E) aan. Breng de afdichtstopsels (C-D) in de gaten in de deklijsten aan.

1. Afdekking (Hc) op geleider (Ha) vastklikken.

1. De deur van het apparaat en die van de kast met een hoek van ongeveer 90° openen. IJzer (Hb) in geleider (Ha) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening.

1. Afdekking (Hd) op ijzer (Hb) vastklikken.

1. Verwijder de haken en zet met de spijker (K) een teken op 8 mm van de buitenste rand van de deur.

1. Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven. Voor het rechtstellen van de kastdeur kunt u gebruik maken van de langwerpige gaten. Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

ZANKER
