GEBRUIKSAANWIJZING FA1000E BRANDT

NL GEBRUIKSAANWIJZING

Aanwijzingen voor het gebruik van dit boekje

Met de waarschuwingsdriehoek en/of door signaalwoorden wordt de aandacht gevestigd op aanwijzingen die belangrijk zijn voor uw veiligheid of voor het juist functioneren van het apparaat.

Na dit symbool wordt uitleg gegeven over de bediening en het praktisch gebruik van het apparaat.

Tips en aanwijzingen voor een economisch en milieuvriendelijk gebruik van het apparaat.

Veiligheid

Het is uiterst belangrijk dat de bij het apparaat behorende gebruiksaanwijzing bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over de gebruiksaanwijzing en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Neem vóór u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de stekker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aan achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.
• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan.

- Plaats nooit elektrische apparaten (bijv. ijsmachines) in het apparaat.

Onderhoud / Reparatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden die door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door onze SERVICE-afdeling en laat geen andere dan originele onderdelen plaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties die door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg onze SERVICE-afdeling.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproducten mogen, om gezondheidsredenen, niet wederom ingevroren worden.
• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of

ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.

• Geen voorwerpen of methods gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.
• Nooit metalen voorwerpen gebruiken om het apparaat schoon te maken; dit zou het apparaat kunnen beschadigen.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Installatie

• Zorg ervoor dat de stekker niet wordt platgedrukt of beschadigd door de achterkant van het koel/vriesapparaat.
• Een beschadigde stekker kan oververhit raken en brand veroorzaken.
• Plaats geen zware voorwerpen of het koel/vriesapparaat zelf op het aansluitsnoer.
• Daardoor bestaat kans op kortsluiting en brand.
• Trek de stekker niet uit het stopcontact door aan het snoer te trekken, vooral niet als het koel/vriesapparaat uit de nis wordt getrokken.
• Schade aan het snoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.
• Plaats het apparaat met z'n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

Veiligheid van kinderen

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Verpakkingsdelen (bijv. folies, piepschuim) kunnen voor kinderen gevaarlijk zijn. Verstikkingsgevaar! Verpakkingsmateriaal van kinderen weghouden!
• Oude apparaten voor het weggooien onbruikbaar maken. Stekker uit het stopcontact trekken, aansluitsnoer doorknippen, eventueel aanwezige snap- of grendelsloten verwijderen of kapotmaken. Daardoor wordt voorkomen dat spelende kinderen in het apparaat opgesloten raken (verstikkingsgevaar!) of in andere levensgevaarlijke situaties terecht komen.

Milieubescherming

- Het koelsysteem en het isolatiemateriaal van dit apparaat bevatten geen koelgassen die schadelijk zijn voor de ozonlaag. Het apparaat mag niet worden afgevoerd met het huisvuil of op de schroothoop om beschadiging van het koelsysteem te voorkomen met name aan de achterzijde van het apparaat. Neem contact op met uw gemeentehuis om te weten te komen op welke manier u dit soort apparaten kunt afvoeren.

De materialen gebruikt voor dit apparaat en entificeerd met dit symbool zijn recycleerbaar.

Weggooien van oude apparaten

het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden

kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Inhoud

Veiligheid 24

Gebruik Voor ingebruikname / Bedieningspaneel .....26

In bedrijf stellen / Instellen van de temperatuur / Snelvriezen / Controlelampje «te warm» .....27

Diepvrieskalender / Interieur 27

Tips 28

Onderhoud Ontdooien / Reiniging 29

Storingen / Serviceafdeling / Technische gegevens ....30

Wijzigen van de deurdraairichting ....31

Installatie Plaats van opstelling ....31

Elektrische aansluiting 32

Inbouw 32

Gebruik

Dit apparaat is voorzien van het 4-sterren symbool dat wil zeggen dat het bedoeld is voor zowel het bewaren van diepvriesartikelen als voor het zelf invriezen van verse levensmiddelen. Voor het veilig bewaren van diepvriesartikelen dient de inwendige temperatuur niet hoger dan -18°C te zijn.

Voor ingebruikname

Wacht, na het plaatsen van het apparaat, ten minste twee uur alvorens de stekker in het stopcontact te steken. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien.

- Voor u het apparaat in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

Het apparaat en onderdelen van het interieur zijn voor het transport beschermd.

Plakband links en rechts aan de buitenkant van de deur verwijderen. Alle plakband en bekledingsdelen uit het interieur verwijderen.

Bedieningspaneel

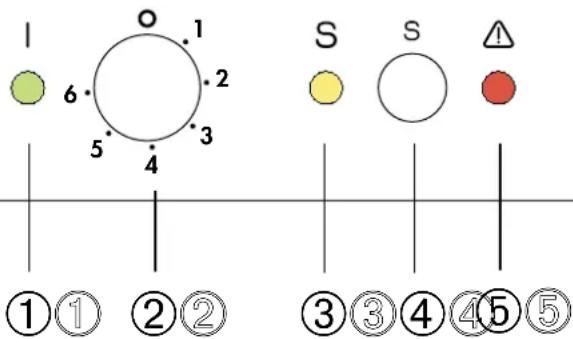

I 6 O 1 2 3 4 S S ①① ②② ③③④④⑤⑤

1 Groen controlelampje «in bedrijf»
2 Thermostaat
3 Geel controlelampje voor snelvriezen

4 Snelvriesschakelaar
5 Rood alarmlampje ("te warm")

In bedrijf stellen

• Steek de stekker in het stopcontact. Draai de thermostaatknop (2) rechtsom uit de «O» (STOP) stand.
• Het groene lampje (1) licht op. De koelkast is nu in bedrijf.
• De werking van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien.

Instellen van de temperatuur

- Bij gebruik onder abnormale omstandigheden kan het gewenst zijn de thermostaatknop kouder in te stellen. Draai hiertoe de knop naar een hoger cijfer. Omgekeerd kan, in veel gunstiger omstandigheden, de inwendige temperatuur kouder dan nodig zijn. Draai de knop dan naar een lager cijfer.

"1" = warmste instelling

“6” = koudste instelling

• Indien het apparaat voor de eerste keer in gebruik genomen wordt, adviseren wij om de thermostaatknop in het midden, tussen «1».en «6» te draaien. Met de knop op deze stand wordt de inwendige temperatuur automatisch en voortdurend op een voldoende laag niveau gehouden, waarbij veilig bewaren gegarandeerd wordt.

• Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;

• de frequentie waarmee de deuren geopend worden;
• de hoeveelheid levensmiddelen in de kast;
• de plaats van het apparaat.

Snelvriezen

Druk op knop (4) totdat het geie iampje (3) gaat branden.

U kunt de snelvriesfunctie beëindigen door opnieuw op de toets (4) te drukken.

Als de snelvriesfunctie niet handmatig wordt gestopt, schakelt het apparaat deze functie na 52 uur uit. Het gele lampje gaat uit.

Controlelampje «te warm»

Indien het controlelampje (5) oplicht, dan wordt

hierdoor aangegeven dat de inwendige temperatuur onveilig voor het bewaren van diepvriesartikelen geworden is (-12°C). Bij de eerste ingebruikname, of na een schoonmaakbeurt, licht het controlelampje op totdat de inwendige temperatuur het veilige niveau bereikt heeft.

Diepvrieskalender

De symbolen geven de diverse soorten diepvriesproducten aan.

De getallen geven voor iedere soort diepvriesproduct de bewaartijd in maanden aan. Of de hoogste of de laagste waarde van de aangegeven bewaartijd geldt, hangt af van de kwaliteit van de levensmiddelen en de behandeling voorafgaand aan het invriezen.

Interieur

IJslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes voor het maken van ijsblokjes geleverd. Vul ze met drinkwater en plaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes los te wrikken.

Laden

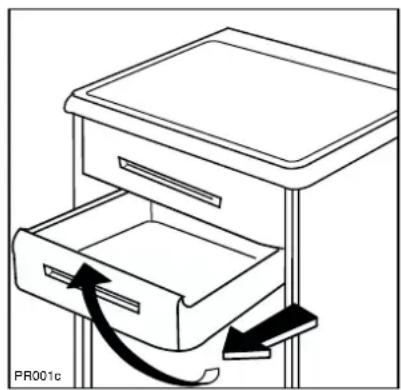

De stabiele laden kunnen niet kiepen en zijn voorzien van een eindstop.

Daardoor kunt u diepvriesproducten makkelijk en veilig rangschikken en uitnemen.

Voor het uitnemen van de lade deze tot de eindstop naar buiten trekken, optillen en naar voren uitnemen (zie tekening).

Het apparaat is uitgerust met een koude-accu; deze zorgt ervoor dat in geval van stroomuitval of defect de houdbaarheidsduur van de ingevroren levensmiddelen verlengd wordt.

Tips

Energie besparen

• Het apparaat niet in de buurt van kachels, verwarmingselementen of andere warmtebronnen plaatsen. Bij een hoge omgevingstemperatuur werkt de compressor vaker en langer. Zie hoofdstuk "Plaats van opstelling".
• Deur slechts zo lang open laten als nodig is.
• Geen warme spijzen in het apparaat zetten. Warme spijzen eerst laten afkoelen.
• De temperatuur niet lager dan nodig instellen.
• Diepvriesartikelen voor het ontdooien in de koelruimte leggen. De koude in de diepvriesartikelen wordt zo voor koeling van de koelruimte gebruikt.
• Houd de warmte afgevende verdamper, het metalen rooster aan de achterzijde van het apparaat, schoon.

Invriezen en bewaren

• Indien het invriezen van verse levensmiddelen direct na de eerste ingebruikname of na een schoonmaakbeurt gaat plaatsvinden, zet dan de snelvriesschakelaar in de invries-stand en laat de vriezer tenminste 3 uur leeg vriezen.
  Is de vriezer reeds in gebruik, zet dan de schakelaar de avond tevoren in de invries-stand. Voor het invriezen van zeer kleine hoeveelheden, zoals enige restanten van een maaltijd of een enkel vers brood, is het niet nodig om de diepvriezer naar de invries-stand om te schakelen.
• Voor het in-eén-keer invriezen van de maximaal toegestane hoeveelheid, verdient het aanbeveling om de schakelaar 24 uur van te voren op de invries-stand te zetten. Met name voor de maximaal toegestane hoeveelheid wordt het invriesproces na 24 uur geacht beeindigd te zijn. Schakel daarna terug op de bewaarstand.
• Indien direct na de eerste ingebruikname gekochte diepvriesartikelen in de vriezer geplaatst gaan worden, zet dan de snelvriesschakelaar in de invries-stand en laat de vriezer tenminste 2 uur leeg vriezen. Is de vriezer reeds in gebruik, dan is deze handeling niet nodig.
  Plaats na 2 uur de diepvriesartikelen in de vriezer en zet de schakelaar in de stand voor bewaren.
• De in te vriezen levensmiddelen in de twee bovenste laden van het apparaat plaatsen; voor het invriezen van heel kleine hoeveelheden altijd de bovenste lade gebruiken.

• De maximaal toegestane hoeveelheid vindt u op het typeplaatje (links onderin de kast) in kilogrammen per 24 uur (...kg/24h).

• In het eerste vak mag u de produkten slechts totaan de aangegeven teken in de wand vullen opdat de luchtcirculatie ongehinderd plaatsvinden kan.

• Verdeel de levensmiddelen van te voren in handzame porties. Dat heeft twee voordelen: ze vriezen sneller in en bij later gebruik hoeft u slechts zoveel te ontdooien als op dat moment nodig is.
• Open, tijdens het invriezen, de deur zo weinig en zo kort mogelijk.
• Verpak de levensmiddelen in aluminium-of kunststoffolie of speciale diepvriesdozen, zoals een en ander in de handel, speciaal voor het invriezen, verkrijgbaar is.
• Zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren producten; de temperatuur van deze laatste zou daardoor kunnen stijgen.
• Vermijd rechtstreekse consumptie van ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden.
• Schrijf de invriesdatum op de pakjes zodat u de houdbaarheidsduur kunt controleren.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen.
• Onthoud dat reeds ontdooide levensmiddelen niet wederom ingevroren mogen worden.

Neem voor iedere handeling altijd eerst de stekker uit het stopcontact.

Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient daarom uitsluitend door bevoegd personeel uitgevoerd te worden.

Als het aansluitsnoer beschadigd raakt, moet het snoer, eventueel met stekkers, vervangen worden; deze onderdelen zijn verkrijgbaar bij onze service-afdeling.

Ontdooien

• Na verloop van tijd ontstaat op de binnenwanden een rijplaag. De rijplaag stoort de werking niet, maar kan wel hinderlijk in het gebruik van de binnenruimte worden.

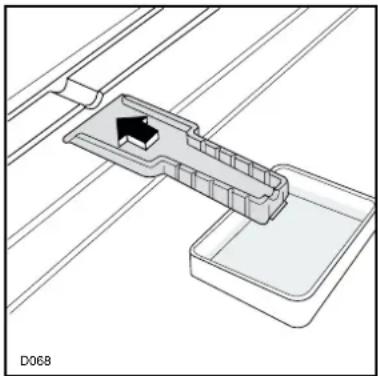

  Gebruik voor het verwijderen de meegeleverde kunststof schraper.
• Het is niet nodig voor het verwijderen van rijp de vriezer uit te schakelen.
  Wanneer zich een dikke laag ijs heeft gevormd, dient u het gehele apparaat te ontdooien.
  Ga dan als volgt te werk:
• Verwijder nog resterende pakketten uit de vriezer, verpak ze in oude kranten en leg ze zolang op een koele plaats; eventueel in een kartonnen doos met een wollen deken er omheen.
• Neem de stekker uit het stopcontact of draai de thermostaatknop in de «●» -stand.

- De deur open laten en de ijsschraper plaatsen als verlenggootje; plaats daar een opvangschaal onder (zie tekening).

Bedenk dat, in verband met uw vloerbedekking, mogelijk wat dooiwater van de deur kan lopen.

- Maak, nadat de kast geheel ontdooid is, de binnenwanden en de binnendeur schoon en zeem ze goed droog.

- Steek de stekker in het stopcontact of draai de thermostaatknop in de gewenste stand, zet de snelvriesschakelaar in de invries-stand en laat de vriezer tenminste 2 uur leeg vriezen. Zet daarna de schakelaar terug in de stand voor bewaren en plaats de tijdelijk verwijderde pakketten terug in de vriezer.

Belangrijk

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw vrieskast kunnen beschadigen.

Geen voorwerpen of methods gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.

Reiniging

Geen schurende schoonmaakmiddelen gebruiken.

Nooit metalen voorwerpen gebruiken om het apparaat schoon te maken; dit zou het apparaat kunnen beschadigen.

Naar behoefte kunt u de buitenkant van de kast lappen met lauwwarm water en een neutraal huishoudschoonmaakmiddel, daarna afnemen met schoon water.

Het verdient aanbeveling de buitenkant af en toe in de witte (auto-) was te zetten.

Opdat de apparaat zo goed mogelijk werkt, één keer per jaar het rooster van het voetstuk verwijderen en de ventilatiekanalen schoonmaken met een borstel of stofzuiger met borstel.

Stof belemmert de warmte-afgifte en verhoogt zodoende het energieverbruik.

Tijdelijk buiten gebruik stellen

• Trek de stekker uit het stopcontact, verwijder dan alle levensmiddelen en maak de binnenkant van het apparaat goed schoon (zie "Voor ingebruikname").
• Laat de deur op een kier staan.

Storingen

Indien de koelkast niet functioneert, controleer dan onderstaande punten, voordat u contact opneemt met onze service-afdeling:

Storing Oplossing
Temperatuur in het apparaat is te hoog	Temperatuur is niet juist ingesteld. Zie hoofdstuk “Instellen van de temperatuur”.Plaats de levensmiddelen zo, dat de lucht vrij eromheen kan circuleren.Omgevingstemperatuur te hoog.Het apparaat staat naast een warmtebron. Zie hoofdstuk “Plaats van opstelling”.
Apparaat koelt te sterk.	Temperatuur is niet juist ingesteld. Zie hoofdstuk “Instellen van de temperatur”.
Het koelaggregaat werkt continu	Draai de thermostaatknop naar een lager cijfer.Omgevingstemperatuur te hoog.In de laatste 24 uur zijn grotere hoeveelheden warme levensmiddelen opgeslagen.Deur slechts zo lang open laten als nodig is.
Geluiden	Geluiden zijn karakteristiek voor koelapparaten.Wanneer het koelmiddel door smalle leidingen stroomt, hoort u een gebubbel of gegorgel.Zodra de compressor functioneert, hoort u gezoem. Elke keer als de compressor in- of uitgeschakeld wordt, hoort u een klik.

Serviceafdeling

De eventuele ingrepen in de machine moeten worden uitgevoerd:

- of door uw vakhandelaar,

- of door een andere gekwalificeerd technicus van dit merk.

Tijdens het telefoneren, dient u de complete referentie op te geven van uw machine (model, type, serienummer). Deze informatie staat op het typeplaatje op de machine.

Technische gegevens

Het typeplaatje met de technische gegevens vindt u aan de linker binnenzijde van het apparaat.

Belangrijk

Open de deur niet tijdens stroomuitval. Wij adviseren u om na een lange stroomuitval de diepvriesproducten in korte tijd te consumeren (een temperatuurstijging verkort de houdbaarheidsduur van de producten). De normale houdbaarheid wordt niet aangetast indien de stroomuitval kort was (minder dan 20 uur) en de vriezer vol is.

Wijzigen van de deurdraairichting

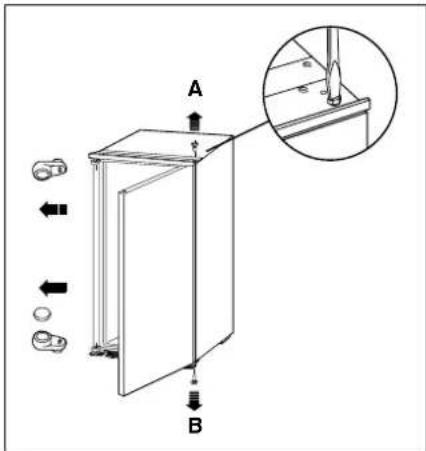

Als transportbeveiliging zijn aan beide scharnierkanten scharnierpennen aangebracht.

Afhankelijk van de gewenste deurdraairichting moet aan een kant, zowel onder als boven, een scharnierpen verwijderd worden.

Attentie!

Bij een lage omgevingstemperatuur (bijv. in de winter) kan het voorkomen dat de deurafdichting niet perfect aan het apparaat hecht. De afdichting wordt na een bepaalde tijd vanzelf in vorm getrokken. Als u dit proces wilt bespoedigen, is het voldoende om de afdichting m.b.v. een haardroger te verwarmen.

A B

Installatie

Bij het transport en het opstellen van het apparaat erop letten dat geen onderdelen van het koelvloeistofcircuit beschadigd worden.

- Tijdens normaal gebruik worden de condensor en de compressor die zich op de achterkant van het apparaat bevinden, warm. Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in de afbeelding. Zie hoofdstuk "Plaats van opstelling".

Plaats van opstelling

• Controleer het koelapparaat op transportschade.
• Plaats het apparaat niet in de nabijheid van een kachel, gasfornuis of direct in de zon.

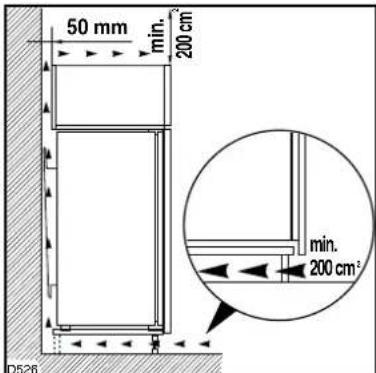

• Ten behoeve van een optimale ventilatie moeten de minimale oppervlakten voor de ventilatieopeningen volgens figuur in acht genomen worden.

50 mm min. 200 cm² min. 200 cm² D526

- Attentie: zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt.

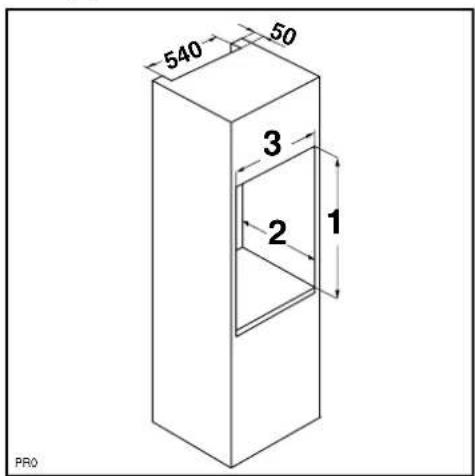

De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm

breedte 540 mm

De klimaatklasse staat op het typeplaatje dat zich links aan de binnenkant van het apparaat bevindt.

De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatklasse behoort:

Klimaatklasse	voor een omgevingstemperatuur van
SN +10 tot +32°C
N	+16 tot +32°C
ST	+18 tot +38°C
T	+18 tot +43°C

Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangegeven minimum waarde daalt, wordt de bewaartemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequentie, die op het typeplaatje in het apparaat staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning.

Een afwijking op de netspanning tot plus of minus 6% is toegestaan.

Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken.

De stekker mag alleen geplaatst worden in een geaard stopcontact.

Het apparaat is daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

Dit apparaat voldoet aan de volgende EU-richtlijnen:

CE - 73/23 EG-richtlijn van 19/02/73 (Laagspanning) incl. wijzigingen:

- 87/308 EG-richtlijn van 2.6.87 met betrekking tot de radio-ontstoring;

- 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibiliteit) incl. wijzigingen.

Attentie

Het apparaat moet van de stroomvoorziening afgesloten kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

Inbouw

Nismaten

Nishoogte (1) 880 mm

Nisdiepte (2) 550 mm

Nisbreedte (3) 560 mm

540 50 3 2 1 PRO

De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm

breedte 540 mm

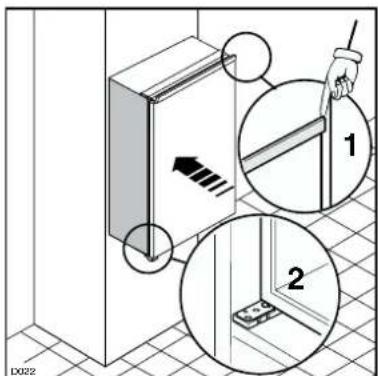

1. Zet de apparatuur in de ruimte en zet deze net zover in de richting van de binnenwand tot de bedekkende rand (1) tegen de ombouw aanstaat en verzeker u ervan dat de onderste scharnier in één lijn staat met de wand van het meubel (2).

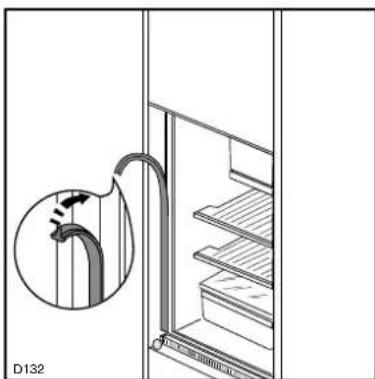

1. Breng, onder lichte druk, de voegafdichting tussen apparaat en niswand aan (zie Fig.).

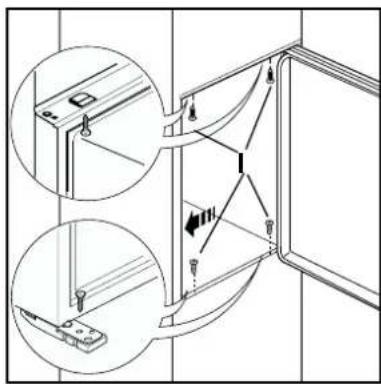

1. Open de deur en druk het apparaat tegen de zijwand van de nis, aan de kant waar niet de scharnieren zitten. Bevestig het apparaat aan de nis met de vier meegeleverde schroeven (I).

ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

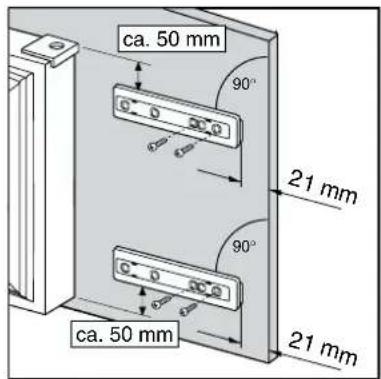

1. Geleider tegen de binnenkant van de kastdeur aan de boven- en onderkant houden volgens de tekening en de plaats van de buitenste gaten aangeven. Nadat u de gaten geboord heeft de geleider met de bijgeleverde schroeven vastzetten.

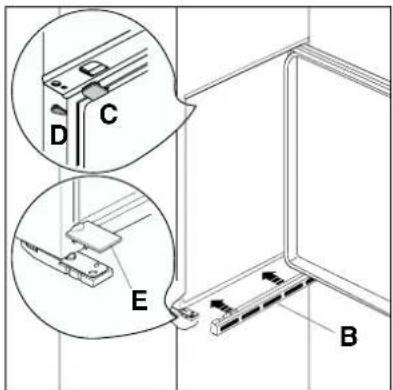

1. Bevestig het ventilatierooster (B). Breng, onder lichte druk, het dekseltje (E) aan. Breng de afdichtstopsels (C-D) in de gaten in de deklijsten aan.

Ha Hc

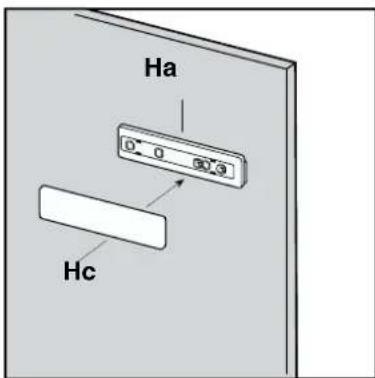

1. Afdekking (Hc) op geleider (Ha) vastklikken.

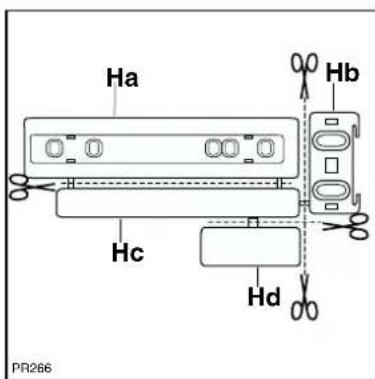

1. Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de tekening ziet.

1. De deur van het apparaat en die van de kast met een hoek van ongeveer 90° openen. IJzer (Hb) in geleider (Ha) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening.

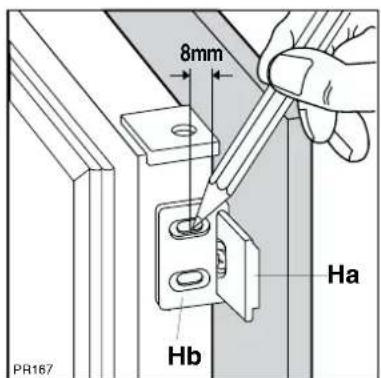

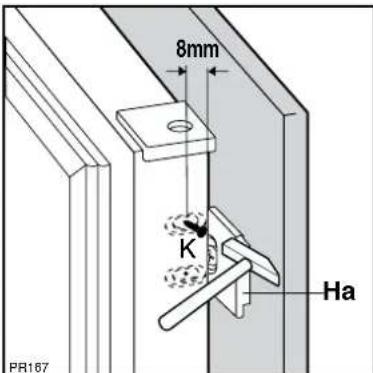

1. Verwijder de haken en zet met de spijker (K) een teken op 8 mm van de buitenste rand van de deur.

PR168 Hb

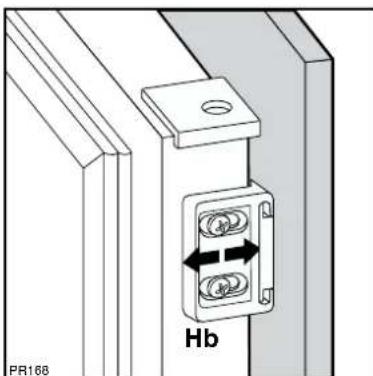

1. Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven. Voor het rechtstellen van de kastdeur kunt u gebruik maken van de langwerpige gaten. Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

Hb Hd PR167/1

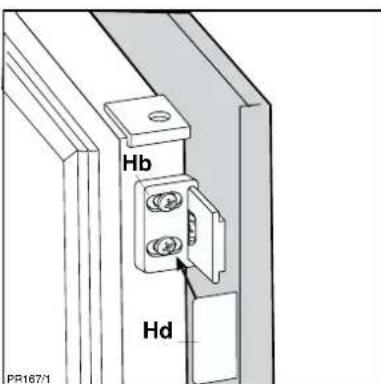

1. Afdekking (Hd) op ijzer (Hb) vastklikken.
