GEBRUIKSAANWIJZING V666 WLtoys

Veiligheidsvoorschriften

• Lees deze handleiding zorgvuldig en compleet
• Dit model is niet geschikt voor kinderen jonger dan 14 jaar en bevat kleine onderdelen
• Kinderen mogen dit model alleen gebruiken onder begeleiding van een volwassene.
• Handen, gezicht, haar en losse kleding uit de buurt van de rotor houden
• Blijf buiten het bereik van draaiende delen van de copter
• Na gebruik van het apparaat ALTIJD de accu loskoppelen en uit het apparaat halen
• Schakel de copter en de afstandsbediening altijd uit na gebruik
  • Vlieg alleen in een veilige omgeving waar u geen andere personen in gevaar brengt
• Voor de afstandsbediening raden wij AA batterijen aan met een spanning van 1,5 tot 1,2Volt
• Mensen zonder ervaring raden wij aan eerst te leren vliegen van een ervaren piloot
• Test voor elke vlucht de reikwijdte van de afstandsbediening
• Bewaar deze instructie zorgvuldig
• Houd u altijd aan wet en regelgeving!

VLIEG NIET:

• In de buurt van groepen mensen
• Op mensen of dieren af
• Bij slecht zicht of in het donker
• Boven windkracht 2

- In de buurt van hoogspanningsmasten en/of andere vormen van bedrading

- Bij onweer, regen of vochtige omstandigheden

Advies hergebruik batterij

Met het oog op voorzichtig en rationeel behoud, bescherming en verbetering van de kwaliteit van de omgeving, bescherming van de menselijke gezondheid en behoud van natuurlijke rijkdommen, moet de gebruiker een onbruikbaar product inleveren bij de desbetreffende inzamelpunten overeenkomstig de wettelijke voorschriften.

De doorgestreepte afvalbak geeft aan dat dit product gescheiden moet worden weggegooid (LET OP: gooi dit product niet in de afvalbak).

De gebruiker is wettelijk verplicht (batterij regeling) tot het retourneren van gebruikte batterijen en oplaadbare batterijen. Gebruikte batterijen bij het huisvuil weggooien is niet toegestaan! Batterijen/oplaadbare batterijen die gevaarlijke stoffen bevatten, zijn gemarkeerd met de doorgestreepte afvalbak. Het symbool geeft aan dat het product niet mag worden weggegooid via het huishoudelijke afval. De chemische symbolen voor de betreffende gevaarlijke stoffen zijn Cd = cadmium, hg = kwik, Pb = lood. U kunt gebruikte batterijen/oplaadbare batterijen kosteloos inleveren bij het verzamelpunten van uw gemeente, onze vestigingen of waar batterijen/oplaadbare batterijen verkocht worden. Zo vervult u uw wettelijke verplichtingen en draagt u bij aan de bescherming van ons milieu.

Veiligheidsvoorschriften batterijen Li-Po

• Berg de accu/batterijen altijd buiten bereik van kinderen
• Niet oplaadbare batterijen mogen niet opnieuw opgeladen worden
• Ongelijke of verschillend opgeladen batterijen mogen niet samen gebruikt worden
• Gebruik alleen aanbevolen batterijen of gelijksoortige typen
• Oplaadbare batterijen moeten voor het laden uit de afstandsbediening genomen worden
• Na gebruik van het apparaat, de batterijen uit de afstandsbediening nemen als u deze langere tijd niet gaat gebruiken
• De aansluitklemmen mogen niet kortgesloten worden
• Dit model is met een oplaadbare Li-po accu uitgerust. Li-po accu's behoeven speciale aandacht, lees de instructie hierover verderop in de handleiding
• Accu mag alleen door de meegeleverde WLtoys lader geladen worden
• Bij het laden de accu altijd op een vuurvaste ondergrond leggen
• Laat het laden nooit zonder toezicht plaatsvinden
• De accu altijd volledig opladen
• Laat de draden van de accu elkaar niet raken of kortsluiten
• De draden of het contact van de accu mogen niet veranderd of beschadigd zijn
• De accu nooit mechanisch beschadigen (er is explosie gevaar)
• De accu mag niet in de buurt van kinderen worden geplaatst (tenzij onder toezicht van een volwassene)
• Het model mag bouwtechnisch niet veranderd worden
• Het model en de afstandsbediening na gebruik uitzetten
• Kinderen mogen dit model alleen onder toezicht van volwassenen gebruiken
• Beschadigde batterijen of accu's kunnen bij aanraking

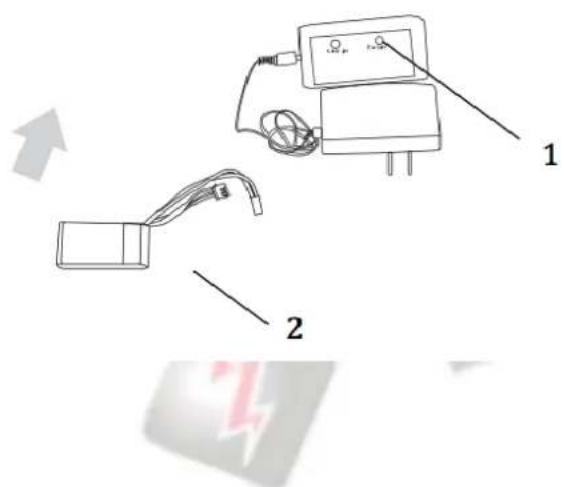

Het laden van de accu

Steek de lader in het stopcontact en verbind vervolgens de accu met de lader. Dit kan maar op één manier; door de ribbels op de juiste manier in de laadkabel te drukken. Als de LED groen oplicht dan is de accu volgeladen en kan de accu ontkoppeld worden. We adviseren de lader daarna uit het stopcontact te halen.

Groene LED AAN = Opladende batterij

Groene LED UIT = Opgelade batterij

Groene LED knippert = Beschadigde batterij

Rode LED AAN = Oplader aangesloten

Red LED OFF = Beschadigde oplader / niet in het stopcontact

Input : 220V

Laadstroom : 500mA

Volle Voltage: 4.2 +/- 0.03V

Leg de accu altijd op een vuurvaste ondergrond en laat deze nooit onbewaakt achter!

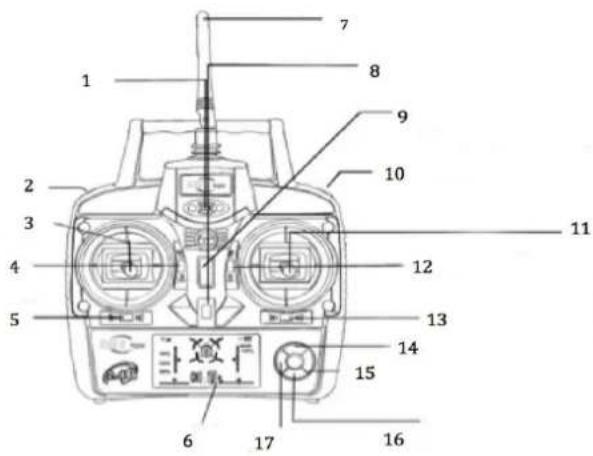

De Afstandsbediening / zender

1. Power LED
2. Snelheid controle
3. Snelheids hendel
4. Snelheid trim
5. Rotatie trim
6. LCD display
7. Antenne
8. Aan/Uit knop
9. Mode 1 of 3 / Mode 2 of 4 schakelaar (hardware)
10. 360 graden rol
11. Richtings hendel
12. Voorwaarts en achterwaarts trim
13. Zijwaarts trim
14. Module 1 : Waterkanon; Bellenblazer; Video; Mand omhoog; Enkel projectiel
15. Verlichting Aan/Uit
16. Module 2 : Foto nemen, Meerder projectielen, Mand neer

17. Mode 1 of 3 / Mode 2 of 4 schakelaar (softwarematig)

18. Zet de afstandsbediening aan met de aan/uit knop. Doe dit pas nadat de quadcopter drone aangesloten is aan de accu!

19. Met de snelheids hendel kunt u langs het midden gas geven en draaien om de eigen as. Met de richtings hendel kunt u de quadcopter drone besturen.
20. De modus van de afstandsbediening kan hardwarematig veranderd worden door de knop (9) in het midden te verschuiven.
21. De modus van de afstandsbediening kan softwarematig veranderd worden door de afstandsbediening uit te zetten, en aan et zetten terwijl de linker knop (17) naast het display is ingedrukt.
22. De verschillende kalibratie knoppen zijn om de quadcopter drone goed te kalibreren zodat deze stil blijft hangen op één plek. Test dit door gas te geven en de kalibratie knoppen zo aan te passen dat de quadcopter drone op dezelfde plek blijft hangen.
23. De verschillende percentages zijn er om de assertiviteit van de quadcopter drone te kiezen. In 100% modus reageert deze zeer assertief, in 40% modus een stuk trager.
24. De twee knoppen aan de bovenkant en de knop rechts onder kan gebruikt worden om de verschillende modules te activeren: foto / schieten / kraantje.

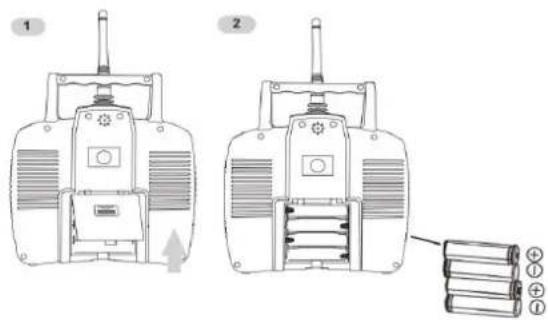

Plaats de batterijen door de batterij deksel naar beneden te schuiven. Plaats vervolgens 4 AA batterijen zoals aangegeven op de deksel.

Headless mode

De headless mode betekent dat de quadcopter altijd vliegt ten opzichte van de afstandsbediening zelfs al zou de voorkant van de quadcopter naar de afstandsbediening gericht zijn. Dit betekent dat in het geval dat de quadcopter naar links wordt gestuurd, dat de quadcopter ook daadwerkelijk naar links zal vliegen. Zonder headless mode zal de quadcopter naar rechts vliegen wanneer de voorkant van de quadcopter naar de afstandsbediening gericht is.

Gebruik maken van Headless Mode:

Zet de copter in een rechte positie voor je neer (rode propellers naar voren) en activeer de afstandsbediening. Houd de headless modus knop (rechts onder) ingedrukt voor twee seconde om de headless modus te activeren. Tijdens het vliegen in headless modus zal er een herhalende toon uit de afstandsbediening voort komen. Herhaal dit proces om de headless modus te deactiveren.

Vliegklaar maken

Start als volgt:

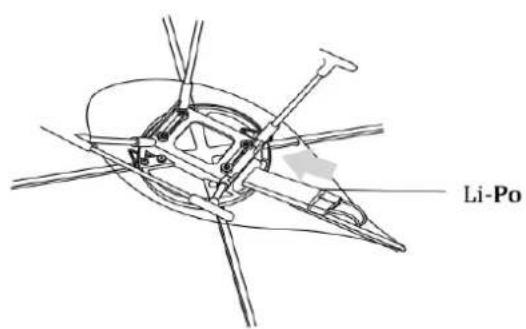

1. Plaats de accu in de quadcopter drone en verbind deze met het stekkertje van de drone.

2. Breng de gashendel in de onderste positie (naar beneden) en schakel de afstandsbediening in.

3. Wanneer het LED lampje op de quadcopter drone snel knippert, dan is de drone op zoek naar de afstandsbediening. Verplaats de gashendel naar boven en naar beneden. Het LED lampje knippert nu constant. Dit betekent dat de drone verbinding heeft gemaakt met de zender op de afstandsbediening en de drone klaar is om te vliegen.

Leren vliegen

Vliegen is vrij eenvoudig, maar het zal in het begin wat oefening vergen. Kijk op www.wltoys.eu voor uitgebreide instructiefilms.

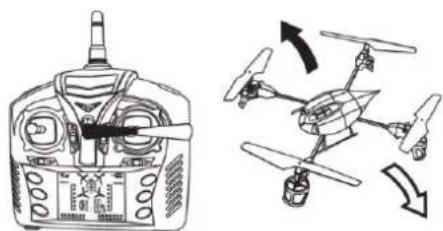

Door de richtingshendel naar links en rechts te bewegen zal de quadcopter naar links en rechts gaan.

Door de richtingshendel naar boven en beneden te bewegen zal de quadcopter naar voor en achteren gaan.

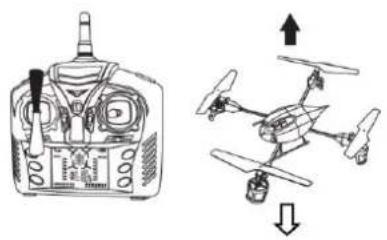

Door de snelheidshendel naar onder of boven te bewegen zal de quadcopter stijgen of dalen.

SNELHEID

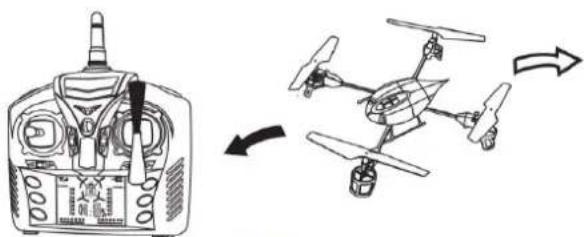

Door de snelheidshendel naar links en rechts te bewegen zal de quadcopter draaien om zijn eigen as.

Procedure voor vervangen motoren

De motoren bevatten borsteltjes en zullen vroeg of laat aan vervanging toe zijn.

Om de motoren optimaal te gebruiken raden wij aan nooit vol gas te geven tijdens de eerste 3 vluchten. Daarnaast adviseren wij de motoren uit te blazen na de 3de vlucht.

Reserve motoren kunnen gekocht worden op www.wltoys.eu of bij uw lokale dealer.

De eerste vlucht

1. Ga voor uw eerste vlucht op zoek naar een ervaren of volwassen persoon. Wij raden u aan uw eerste vluchten te maken boven een zachte ondergrond om de drone te beschermen.
2. Zoek een locatie zonder mensen, met een zachte ondergrond en zonder hindernissen. Bomen, elektriciteitskabels en open water in de nabijheid zijn geen goede plekken om te oefenen.
3. Plaats de drone op ca. 3 meter afstand van u vandaan op de grond. Onthoud goed dat de gekleurde rotoren aan de voorkant van de drone zitten, dus zorg ervoor dat u altijd achter de drone gepositioneerd bent voor een gemakkelijke besturing.
4. Schakel eerst het de drone zelf en pas daarna de afstandsbediening aan. Let op: voor het juist instellen van de gyrocoop is het belangrijk dat het apparaat bij het aanschakelen absoluut stil staat op een platte ondergrond!
5. Breng het apparaat nu door middel van de gashendel op ca. 1 meter hoogte. Zo vermijdt u het zogeheten "Ground Effect". Dicht bij de grond gedragen de luchtstromen zich anders dan hoger in de lucht waardoor de drone kan gaan cirkelen of een afwijkende baan kan vertonen.
6. Probeer het apparaat vervolgens voorzichtig een richting op te vliegen. Wanneer het apparaat wegdraait of in een verkeerde richting vliegt, probeer dan direct te landen en probeer het opnieuw.

LET OP!

• Zorg dat het vliegapparaat altijd duidelijk in zicht blijft en onder controle.
• Maak altijd gebruik van een volledig opgeladen accu.
• Schakel altijd eerst het vliegapparaat aan, daarna de afstandsbediening.
• Wanneer u klaar bent met vliegen, schakel altijd eerst het vliegapparaat uit en daarna de afstandsbediening.
• Gebruik het vliegapparaat niet wanneer deze zichtbare of mechanische schade heeft.
• Vlieg altijd in een open en verlaten omgeving om gevaarlijke situaties te vermijden.
• Blijf altijd uit de buurt van draaiende rotoren.
• Koppel na het vliegen altijd de accu los van het vliegapparaat.
• Zorg er altijd voor dat u voldoet aan alle wettelijke voorschriften die bestaan voor modelvliegen in het land waarin u zich bevindt.
• Indien u de controle over het vliegapparaat verliest, schakel direct het gas uit door de gashendel naar beneden te schakelen.

Kalibreren

Wanneer de drone niet stabiel hangt en uit zichzelf een bepaalde richting op vliegt, of om haar as heen draait zodat u met behulp van een hendel moet tegensturen om een stabiele vlucht te bereiken, dan is hij waarschijnlijk niet meer goed gekalibreerd. Voor herkalibratie dient u eerst de quadcopter te verbinden met de afstandsbediening (zie vliegklaar maken). Vervolgens zet u de afstandsbediening in 100% mode en haalt u beide hendels naar linksonder. De kalibratie is afgerond wanneer u een lange piep hoort en de lichten rustig knipperen.

Ter info: De kalibratie is gedaan in de fabriek waardoor het normaal gesproken niet nodig is om dit nogmaals te doen.

Problemen

1. Het lampje op het moederbord blijft constant knipperen nadat de accu op de quadcopter is aangesloten. Daarnaast reageert de quadcopter niet op de afstandsbediening. Dit betekent dat de afstandsbediening en de quadcopter niet goed met elkaar zijn verbonden. Herhaal het process beschreven bij 'vliegklaar maken'.
2. Geen reactie van de motoren nadat de accu is aangesloten op de quadcopter. Waarschijnlijk betekent dit dat er ergens niet goed contact wordt gemaakt. Zorg ervoor dat alle connecties goed zijn aangesloten. Gebruik altijd volledig opgeladen batterijen in de afstandsbediening.
3. De motor reageert niet op de gashendel terwijl het lampje op het moederbord wel rustig knippert. De accu van de quadcopter is leeg. Laat de accu opnieuw op en probeer het opnieuw.
4. De motoren blijven draaien terwijl de quadcopter is geland. Zorg ervoor dat de gashendel helemaal naar beneden staat.
5. De motoren draaien maar de quadcopter stijgt niet op. De propellers zijn stuk of de accu is bijna leeg. Laat de accu opnieuw op of vervang de propellers.
6. De quadcopters trilt erg tijdens het vliegen. De propellers zijn kapot. Vervang de propellers.
7. Tijdens het zweven blijft de quadcopter contant voorwaarts bewegen. De gyrocoop is niet correct gekalibreerd.

Bekijk de product pagina van het model op www.wltoys.eu voor meer informatie.

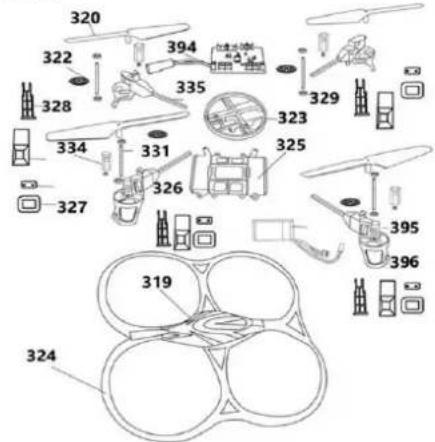

Spare parts

V666

Ref | Beschrijving | Kwantiteit

319 | Kap | 1

320 | Propellers | 4

321 | Motorzitting | 4

322 | Tandwiel | 4

323 | Frame | 1

324 | Beschermingsring | 1

325 | Batterij deksel | 1

326 | Lichtondersteuning | 4

327 | Gesp | 4

328 | Bevestiging | 4

329 | Koperen ring | 8

330 | Moederbord | 1

331 | Aandrijfas | 4

332 | Koperen ring voor tandwiel | 4

334 | Motor | 4

335 | Draagarm | 4

401 | Schok absorbeerders | 4

403 | FPV set | 1

452 | Lithium Batterij | 1

Extra modules

Dit model kan worden uitgerust met verschillende modules. Deze zijn verkrijgbaar bij uw verkoper of op www.wltoys.eu.

1. Camera

2. Bellenblazer

3. Waterkanon

4. Projectielenschieter

5. Hijskraantje

De modules installeert u als volgt:

1. Verwijder de module uit de verpakking en plaats de V-vormige pootjes in de daarvoor bestemde beugels aan de onderkant van de quadcopter drone.
2. Duw door totdat er een klik hoorbaar is.
3. De stekker daarna aansluiten op de daarvoor bestemde contactdoos op het moederbord.

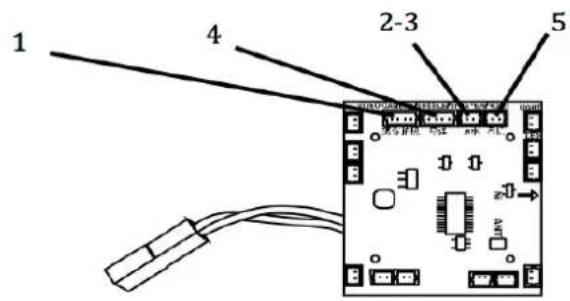

De installatie van de verschillende modules zijn gelijk. Let op dat de modules aangesloten worden op de daarvoor bestemde stekker, op het moederbord. In de afbeelding op de volgende pagina staat de exacte locatie van de contactdozen.

1. Camera
   2-3. Waterkanon / Bellenblazer
2. Projectielenschieter
3. Hijskraantje

NB: Op www.wltoys.eu vindt u instructiefilms waar alles stap voor stap uitgelegd wordt in beeld en geluid.

Dit model kan een camera dragen. Indien het geval dat er geen camera inbegrepen zit, kan er een camera worden aangeschaft bij uw verkooppunt of op www.wltoys.eu. De wijze waarop de camera wordt geïnstalleerd kan gevonden worden onder het kop module. De SD geheugenkaart schuift in de achterkant van de camera en zit vast als er een klik wordt gehoord. Duw de SD kaart naar binnen tot het zichzelf naar buiten duwt om de SD kaart te verwijderen.

Druk op de foto knop om een foto te nemen, en de video knop om een video op te nemen. Zorg ervoor dat u de video opname start en stopt. Wanneer u de opname niet stopt is het mogelijk dat de video niet wordt opgeslagen.

De camera komt met een USB. Plaats uw SD kaart in de USB en dan in uw computer om de foto's en video's te bekijken.

Open de USB folder om uw bestanden te bekijken: PHOTO > Bevat alle foto's die genomen zijn VIDEO > Bevat alle video's die genomen zijn

Een complete set voor FPV (first person view) is standaard inbegrepen bij de V666. Daarnaast zijn ook een hoge kwaliteit camera (720p, 30FPS) alsmede schokdempertjes om de beelden te stabiliseren inbegrepen. Het signaal dat de camera uitzendt is direct te zien op het scherm van de FPV dat u kunt bevestigen op de afstandsbediening.

Wltoys

Onze producten voldoen aan de normen en richtlijnen van de Europese Unie en zijn CE gekeurd. Voor uw veiligheid vragen we u de complete handleiding door te lezen voordat u gaat vliegen.

Gefeliciteerd met de aankoop van dit WLtoys.eu product! WLtoys.eu biedt een hoge product kwaliteit tegen een aantrekkelijke prijs. Al onze producten worden zorgvuldig getest voordat we ze aan u leveren. Mocht er onverhoopt toch iets mis zijn, dan kunt u contact op nemen met uw verkooppunt of kijken op www.wltoys.eu. Uw verkoper kan u ook helpen met reserve onderdelen indien u schade vliegt. Wij wensen u veel vliegplezier met ons product.

U kunt ons ten alle tijden bereiken via: www.wltoys.eu | [e-mail]. Voor instructie filmpjes en onderdelen kunt u terecht op onze website www.wltoys.eu. Voor technische vragen kunt u terecht bij uw verkooppunt.

WAARSCHUWING: Het niet volgen van deze instructies kan tot schade, letsel en/of gevaarlijke situaties leiden.

Garantie

Het gebruiken van de copter geschiedt geheel voor eigen risico. Omdat wij geen controle kunnen uitoefenen op het volgen van deze handleiding bij het gebruik van de drone en afstandsbediening, noch op het onderhoud van voornoemde zaken, zijn wij niet aansprakelijk voor eventuele schade of kosten die voortvloeien uit onjuist of oneigenlijk gebruik.

Onder de gestelde garantie vallen productie- en materiaalfouten bij normaal gebruik. Voor indirecte schade nemen wij geen aansprakelijkheid.

Uitgesloten van garantie zijn:

• Schade door het niet in acht nemen van veiligheidsmaatregelen of deze handleiding
• Extreme behandeling die niet binnen de normale normen kan worden gevat
  • Overbelasting of externe invloeden
• Zelfgemaakte veranderingen aan de copter
  • Schade door controleverlies
• Invloeden van stroom, hoogspanning of blikseminslag
• Normale slijtage en slijtagegevoelige onderdelen
• Optische gebreken
• Transport-, scheepvaart- of verzekeringskosten
  • Schade veroorzaakt door vocht
• Schade veroorzaakt door verlies van de drone op ontoegankelijke plaatsen
• Na de derde vlucht vervalt de garantie over motoren die brushed zijn
