GEBRUIKSAANWIJZING City 350 Nimoto

Gebruikershandleiding

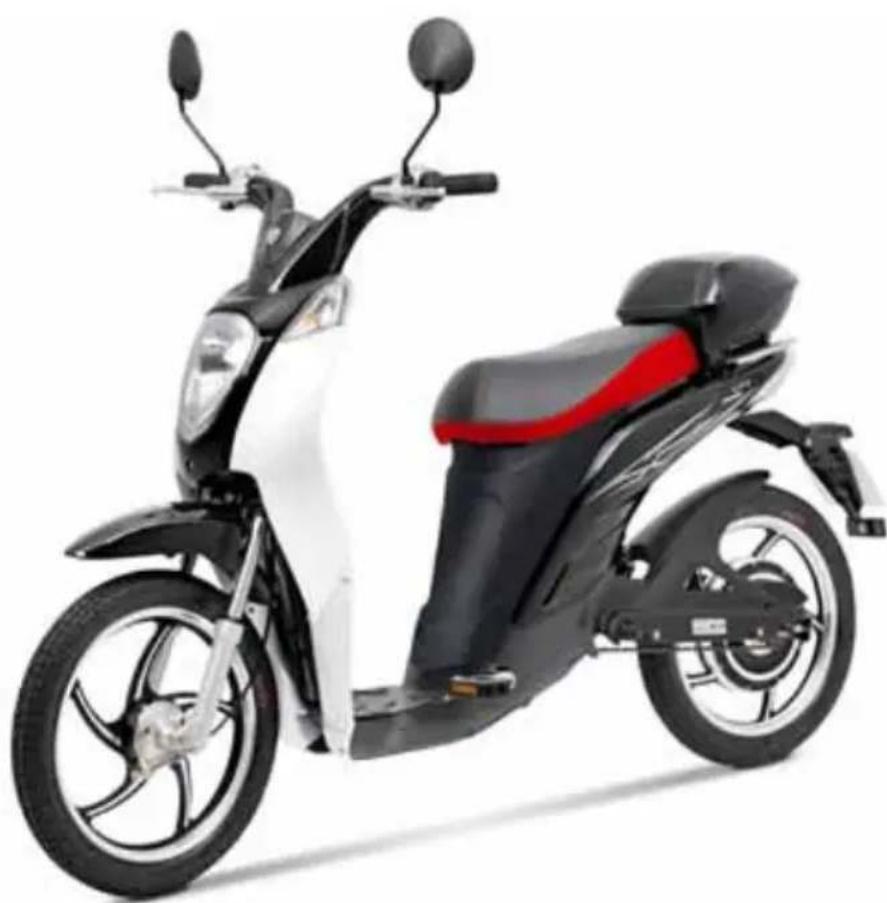

CITY 350

Gebruikershandleiding Nimoto E-scooter

Gefeliciteerd met de aankoop van uw Nimoto

Een Nimoto is een duurzaam kwaliteitsproduct, ontworpen om topprestaties te leveren. Bovendien is uw Nimoto gemakkelijk in gebruik en volkomen vrij van emissies.

In deze gebruikshandleiding staan belangrijke informatie en tips voor een optimaal gebruik van uw Nimoto. Leest u daarom deze handleiding aandachtig door en verzeker u ervan dat u de inhoud begrijpt, voordat u uw E-scooter in gebruik neemt. Mocht u desondanks nog vragen hebben over onze producten, dan staat uw officiële Nimoto dealer u graag te woord.

Bovendien kunt u altijd op de hoogte blijven van het laatste Nimoto nieuws door u aan te melden voor de digitale nieuwsbrief op www.nimoto.nl

Tot slot wensen wij u veel rijplezier toe met uw Nimoto E-scooter!

Met duurzame groet,

Team Nimoto Nederland

Om gevaarlijke situaties te vermijden en om een optimaal functionerende E-scooter te garanderen, zijn er speciale symbolen in deze gebruikershandleiding geplaatst.

Geeft aan, dat het gevaar bestaat van letsel of overlijden als er geen juiste maatregelen worden getroffen.

Attendeert u op veiligheidsadviezen, ofwel op onveilige handelingen die kunnen leiden tot persoonlijk letsel of tot schade aan de E-scooter.

Het is mogelijk dat het werkelijke product afwijkt van de in deze gebruikershandleiding getoonde afbeeldingen

Inhoudsopgave

1) Productkenmerken

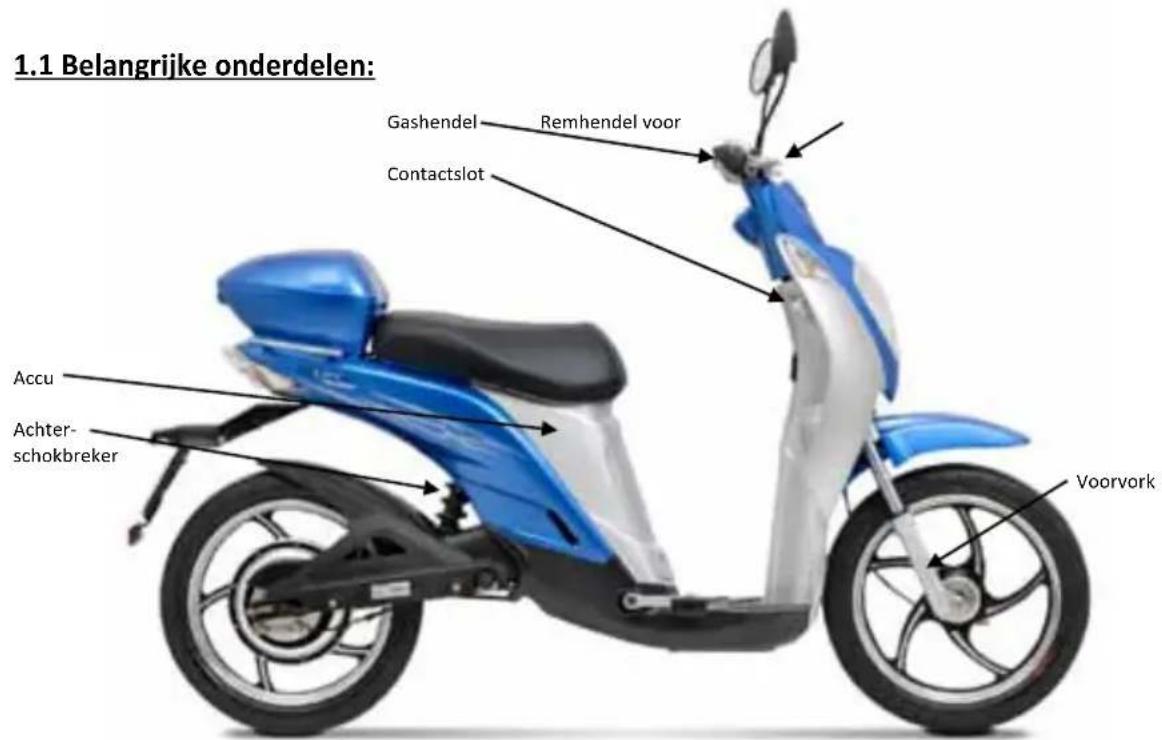

• 1.1 Belangrijke onderdelen p. 04
• 1.2 Bedieningsorganen p. 05
• 1.3 Instrumentenpaneel p. 07
• 1.4 Frame en motornummer p. 08
• 1.5 Specificaties p. 08

2) Opladen van de accu

• 2.1 Belangrijke onderdelen: p. 09
• 2.2 Indicaties tijdens het laden p. 09
• 2.3 Opladen van de accu, terwijl deze in de E-scooter zit p. 10
• 2.4 Opladen van de accu, los van de E-scooter p. 10
• 2.5 Veiligheidsvoorschriften voor het opladen van de accu p. 11

3) Inspectie en onderhoud

• 3.1 Wat te controleren voordat u gaat rijden p. 12
• 3.2 Het controleren van de accuconditie p. 12
• 3.3 Het controleren van de verlichting p. 12
• 3.4 Het controleren van het remsysteem p. 13
• 3.5 Het controleren van de banden p. 13
• 3.6 Het controleren van de kettingspanning p. 13

4) Rijden met uw Nimoto

• 4.1 Wegrijden p. 14
• 4.2 Stoppen p. 15

5) Veiligheidsvoorschriften

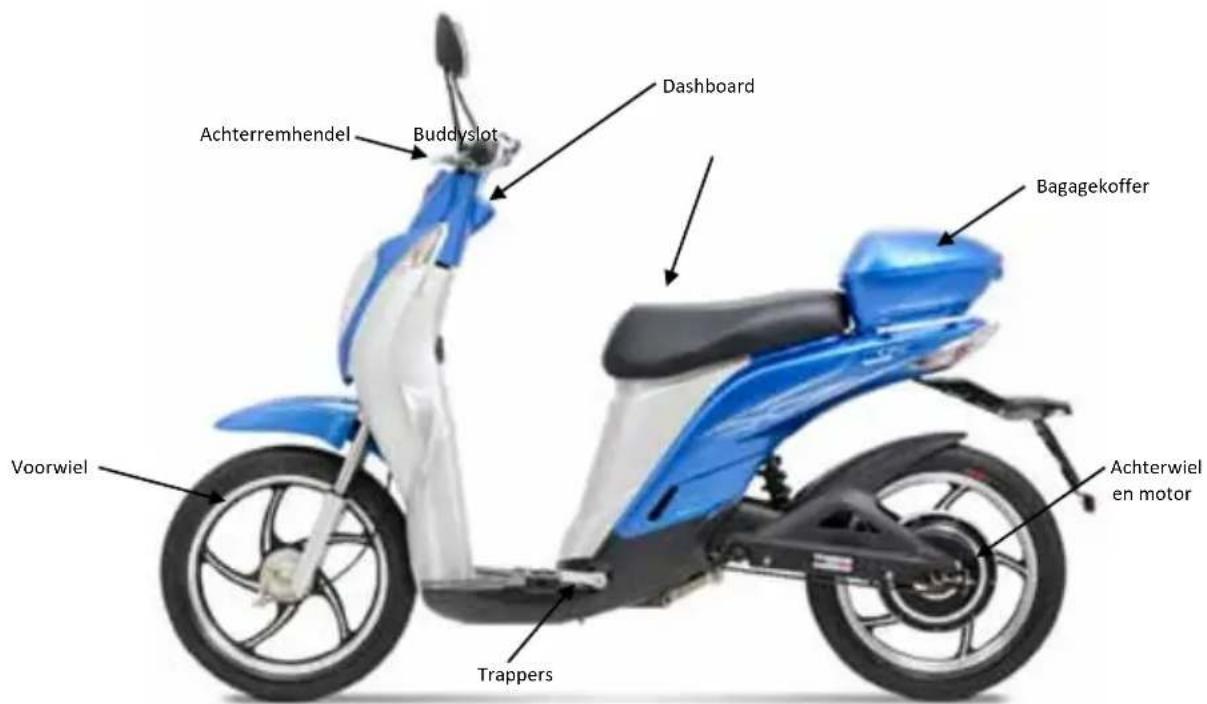

1) Productkenmerken

Achterremhendel

Om de achterrem te gebruiken trekt u de remhendel zachtjes in de richting van de handgreep in. Wanneer de remhendel wordt ingetrokken zal automatisch de elektrische aandrijving onderbroken worden en het remlicht gaan branden.

Voorremhendel

Om de voorrem te gebruiken trekt u de remhendel zachtjes in de richting van de gashendel in. Wanneer de remhendel wordt ingetrokken zal automatisch de elektrische aandrijving onderbroken worden en het remlicht gaan branden.

WAARSCHUWING

Gebruik tijdens het remmen altijd beide remmen om stabiel tot stilstand te komen. Draai nooit aan de gashendel als u niet op de scooter zit, om te voorkomen dat deze naar voren schiet.

Lichtschakelaar

Verlichting uit

Met deze schakelaar kunt u de het stads- of dimlicht inschakelen of de verlichting volledig uitschakelen door de schakelaar volledig naar rechts te schuiven.

Stadslicht aan

Dimlicht / grootlicht aan

Richtingaanwijzerschakelaar

Schuif de schakelaar naar links om de linker richtingaanwijzers in te schakelen. Schuif de schakelaar naar rechts om de rechter richtingaanwijzers in te schakelen. Druk de schakelaar in om de richtingaanwijzer uit te schakelen.

Linker knipperlicht aan

Rechter knipperlicht aan

Claxonknop

Druk op deze schakelaar om te claxonneren. Aan de rechterzijde vindt u tevens een tweede claxonknop.

Economy schakelaar

Zet deze schakelaar in de "HE-stand" voor een grotere actieradius. De topsnelheid zal hierdoor verlaagd worden.

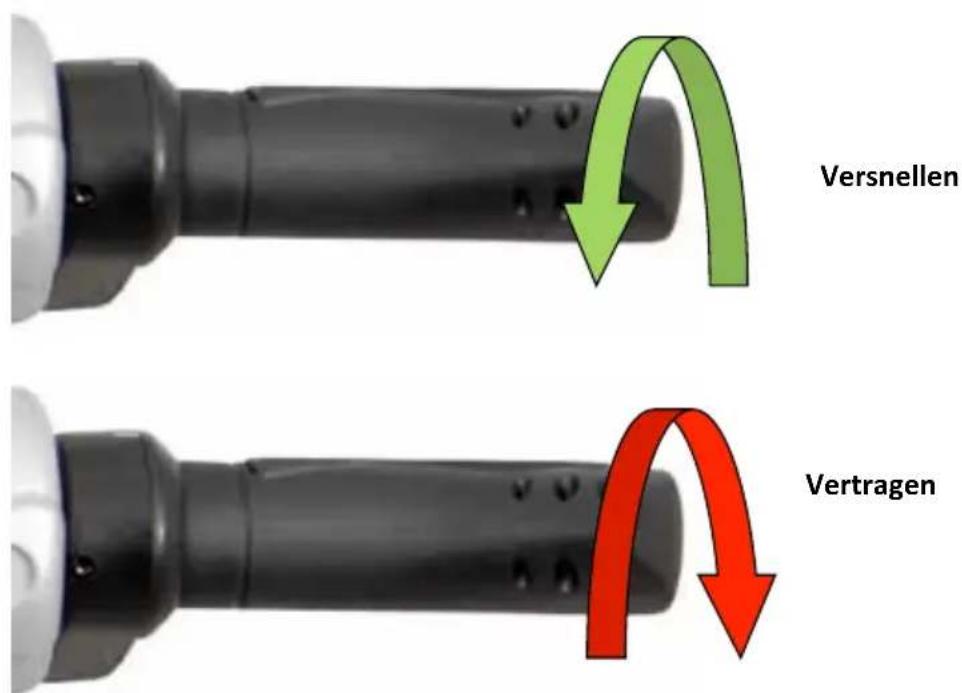

Gashendel

Hiermee regelt u de snelheid van de elektromotor. Draai de hendel geleidelijk naar u toe om de snelheid te verhogen, hoe groter de draaihoek, hoe meer snelheid de motor maakt. Om snelheid te minderen draait u de gashendel van u af.

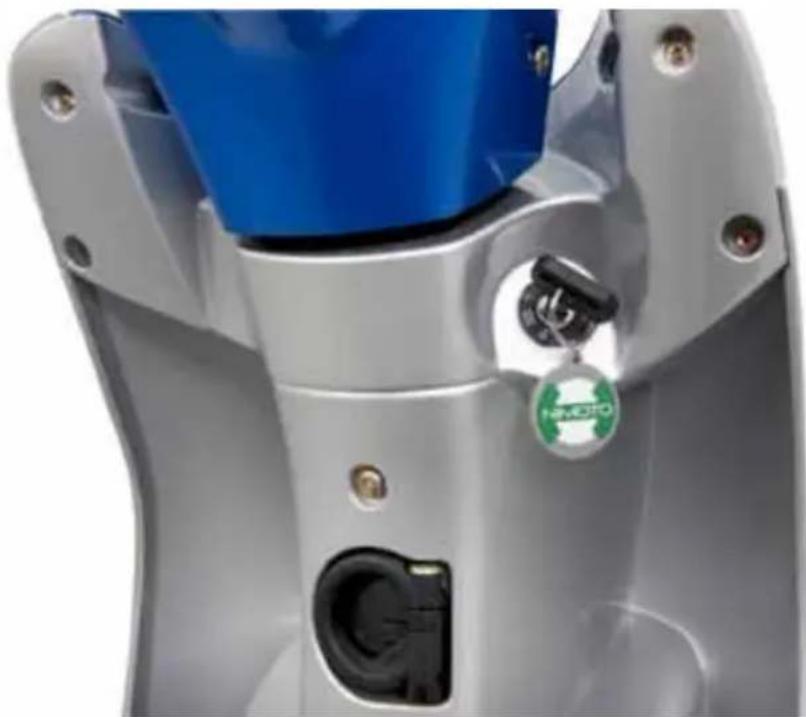

Contactslot

Het contactslot van uw Nimoto E-scooter heeft drie standen

1) "Off" stand Alle elektrische circuits zijn uitgeschakeld en de sleutel kan uit het contactslot worden getrokken.

2) "On"stand Alle elektrische circuits zijn ingeschakeld en de scooter is klaar voor gebruik. In deze stand kan de sleutel niet uit het contactslot worden getrokken.

3) "Lock" (stuurslot) stand Om het stuur te vergrendelen dient u het stuur helemaal naar links te draaien. Duw de sleutel omlaag, draai deze naar "Lock" en trek de sleutel naar buiten. Alle elektrische circuits zijn uitgeschakeld. Gebruik de stuurslotstand uitsluitend wanneer de scooter tot stilstand is gekomen en op een stabiele plek geparkeerd staat.

De snelheidsmeter geeft de rijsnelheid in kilometer en/of in mijl per uur aan.

Voltmeter

De voltmeter geeft de actuele spanning van de accu aan. 60V betekent vol lading en 40V betekent weinig lading. Wanneer de wijzer in het 40V gebied komt, dan betekent dit dat er te weinig lading is. Het voertuig kan elk moment tot stilstand komen. Dit gebeurt om de accu te beschermen. Bij een volledige lading zal de voltmeter maximaal 55V aangeven. De Volmeter zal dus niet volledig naar rechts uitslaan.

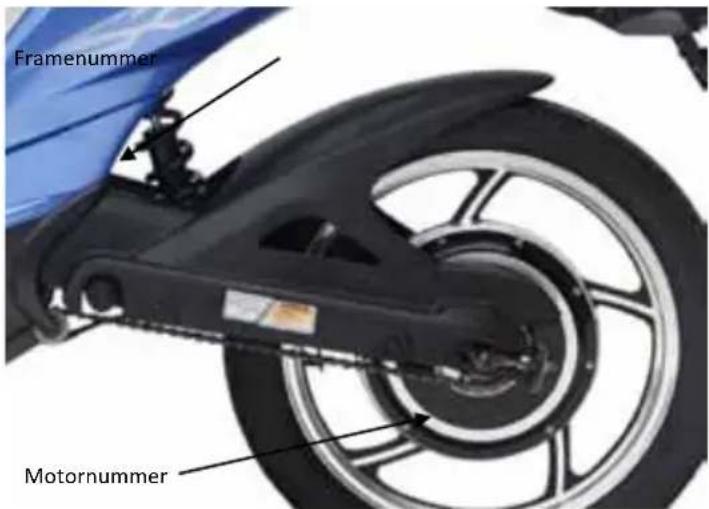

Het framenummer van uw Nimoto is op de centrale framebuis gegraveerd.

Het motornummer is op de naaf in het achterwiel geplaatst.

Wij raden u aan om te controleren of het frame- en motornummer van uw Nimoto overeenkomt met de bijgeleverde documenten.

1.5 Specifications:

Uitvoering	25 km/u (snor)
Totale lengte	1.700 mm
Totale breedte	680 mm
Totale hoogte (incl. spiegels)	1.020 mm
Accu	Lood: 48V 12AhLithium: 48V 15Ah
Oplaadtijd	Lood: 5 tot 7 uurLithium: 3 tot 5uur (na 2 uur 80% geladen)
Gewicht incl. accu	Lood: 70 kgLithium: 62 kg
Maximum toelaatbaar gewicht	85 kg
Remmen	Trommelrem voor en achter
Banden voor en achter	2.25-14
Actieradius	Lood: 40kmLithium: 70 km
Maximale hellingshoek	6^

2) Opladen van de accu

2.1 Belangrijke onderdelen:

Uw Nimoto E-scooter is voorzien van een hoogwaardige Lithium- of loodaccu. De accu is volledig uitneembaar zodat u deze ook onafhankelijk van uw Nimoto kunt opladen.

2.2 Indicaties tijdens het laden

Laadstatus: Indicatielampje acculader:

Aan het laden Indicatielampje brandt rood

Volledig opgeladen Indicatielampje brandt groen

Voor een optimale levensduur van de loodaccu dient u de maximale laadtijd van 8 uur niet overschrijden, ongeacht de kleur van de indicatie LED op de lader.

2.3 Opladen van de accu, terwijl deze in de E-scooter zit

1. Plaats de E-scooter op een stabiele, droge en goed geventileerde plek en zet het contact in de OFF positie.
2. Plaats de acculader op een stabiele plek en zorg dat de stekker en voedingskabels niet bekneld zitten of opgerold zijn.
3. Open het beschermkapje van het oplaadcontact door deze open de klappen in de richting van het stuur en bevestig de voedingskabel van de acculader in het oplaadcontact.
4. Steek de stekker van de acculader in een AC 220 Volt wandcontact om het laden te starten.
5. Als de accu volledig opgeladen is zal de LED indicator op de acculader verspringen van rood naar groen.
6. Haal de stekker van de acculader uit het stopcontact, verwijder de voedingskabel en sluit het oplaadcontact weer af door het beschermkapje terug te plaatsen.
7. Sluit het opbergcompartiment door de buddyseat voorzichtig in het slot te laten vallen.
8. De E-scooter is klaar voor gebruik.

2.4 Opladen van de accu, los van de E-scooter

1. Plaats de E-scooter op een stabiele, droge en goed geventileerde plek en zet het contact in de OFF positie.
2. U kunt nu de accu verwijderen door de hoofdkabel los te koppelen en de accu aan de handgreep uit de accubak te tillen.
3. Plaats de acculader en accu op een stabiele plek en zorg dat de stekker en voedingskabels niet bekneld zitten of opgerold zijn.
4. Steek de stekker van de acculader in een AC 220 Volt wandcontact om het laden te starten.
5. Als de accu volledig opgeladen is zal de LED indicator op de acculader verspringen van rood naar groen.
6. Haal de stekker van de acculader uit het stopcontact, verwijder de voedingskabel en plaats de accu terug in de accubak.
7. Sluit het opbergcompartiment door de buddyseat voorzichtig in het slot te laten vallen.
8. De E-scooter is klaar voor gebruik.

Plaats de acculader uitsluitend op een vlakke en stabiele ondergrond. Gebruik de acculader alleen volgens de in deze handleiding genoemde instructies. Gebruik dezelfde acculader niet constant voor verschillende accu's en houdt vuil en stof weg bij de stekkers.

Voor een optimale levensduur van de loodaccu dient u de maximale laadtijd van 8 uur niet overschrijden, ongeacht de kleur van de indicatie LED op de lader.

2.5 Veiligheidsvoorschriften voor het opladen van de accu

• Lees eerst de oplaadinstructies aandachtig door om de accu in optimale conditie te houden.
• Laad de accu minimaal elke twee maanden een keer volledig op als u de E-scooter niet gebruikt.
• Verbreek de verbinding door de accu uit de E-scooter te halen als u deze voor een lange tijd niet gebruikt.
• Laad de accu eerst volledpig o als u na een lange tijd de E-scooter weer in gebruik neemt.
• Laad de accu op als de accumeter op het stuur aangeeft dat deze leeg is.
• Wanneer de accu volledig geladen dient u de oplader los te koppelen van de accu.
• Voor een optimale levensduur van de loodaccu dient u de maximale laadtijd van 8 uur niet overschrijden, ongeacht de kleur van de indicatie LED op de lader.

WAARSCHUWING

• Stop ogenblikkelijk met laden wanneer de accu of lader warmer worden dan gebruikelijk of als de LED zich ongewoon gedraagt.
• Gebruik uitsluitend de originele bijgeleverde Nimoto acculader om de accu op te laden.
• Zorg ervoor dat kinderen en/of dieren hebben geen toegang tot de accucomponenten
  • Raak de stekkers nooit aan met natte handen.
• Gebruik de acculader niet voor andere elektrische producten.
• De acculader zal tijdens het laden warm worden, dek deze daarom niet af en raak deze niet met uw handen aan.
  • Zorg dat de lader niet in aanraking komt met regen en/of vocht.
  • Houd de accu weg van grote hitte of vuur.
• Bescherm de accu tegen vallen of stoten.
  • Maak de accu nooit open.
• Gebruik nooit een beschadigde accu.
• Gebruik de accu uitsluitend voor uw Nimoto E-scooter.

3) Inspectie & Onderhoud

3.1 Wat te controleren voordat u gaat rijden:

Om uw Nimoto in optimale conditie te houden is regulier onderhoud noodzakelijk, de erkende Nimoto dealer is hiervoor het aangewezen adres. Voordat u gaat rijden dient u tevens de E-scooter op de onderstaande punten te controleren om u te verzekeren van optimale prestaties en veiligheid.

WAARSCHUWING

Voor veilig gebruik is het cruciaal dat u uw Nimoto voorafgaand aan elke rit op de inspectiepunten in dit hoofdstuk controleert. Indien uw Nimoto niet voldoet aan deze criteria dient u beslist niet te gaan rijden en het geconstateerde probleem door uw Nimoto dealer te laten verhelpen.

3.2 Het controleren van de accuconditie:

Uw Nimoto is voorzien van een duurzame lithium- of loodaccu, voor een optimale levensduur is het belangrijk dat u de accu na elke rit van meer dan 15km oplaadt. Om te voorkomen dat de lading halverwege het rijden uitvalt en de scooter stil komt te staan, dient u elke keer voordat u gaat rijden het accuvermogen te controleren en in te schatten welke afstand u ermee kunt rijden. Om het accuvermogen juist af te kunnen lezen dient u met het voertuig te rijden en tot een normale constante snelheid te versnellen. 60V betekent vol lading en 40V betekent weinig lading. Wanneer de wijzer in het 40V gebied komt, dan betekent dit dat er te weinig lading is. Het voertuig kan elk moment tot stilstand komen. Dit gebeurt om de accu te beschermen.

Als de scooter voor een langere periode niet gebruikt wordt, dient u de accu vooraf volledig op te laden en vervolgens elke twee maanden bij te laden. Als u de scooter hierna weer in gebruik neemt dient u de accu eenmaal volledig te ontladen.

3.3 Het controleren van de verlichting:

Voor een goede zichtbaarheid en veiligheid is het van wezenlijk belang dat u dagelijks de werking van de verlichting controleert. Voor het vervangen van de lampen op uw Nimoto raden wij u aan om contact op te nemen met uw dealer. Hieronder treft u een overzicht van de gebruikte lampen aan.

Locatie Type lamp
Koplamp (dimlicht/grootlicht)	12V/10W (1x) 12V/25W (1x)
Stadslicht 12V/5W (2x)
Knipperlicht 12V/10W (4x)
Achterlicht 12V/5W/21 (1x)
Kentekenverlichting 12V/3W (1x)

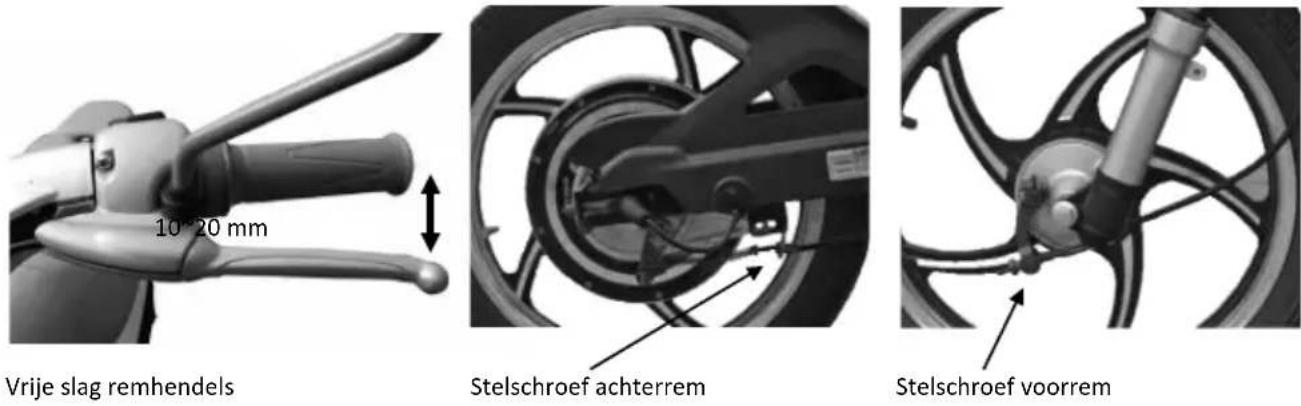

3.4 Het controleren van het remsysteem:

Uw Nimoto is uitgerust met een trommelrem in het voor het voor- en het achterwiel. Een goed functionerend remsysteem is voor de veiligheid van vitaal belang. Controleer daarom elke dag voordat u gaat rijden de volgende punten:

- Controleer of de remmen naar behoren werken.

- Controleer de voor- en achterremkabel op een soepele werking en op beschadigingen.

- Controleer of de vrije slag van de remhendels tussen de 10 en 20 mm is. Wanneer de vrije slag te groot of te klein is dient u deze bij het wiel bij te stellen. Door de stelmoer rechtsom te draaien zal de vrije slag verkleinen en wanneer de stelmoer linksom gedraaid wordt zal de vrije slag vergoten.

3.5 Het controleren van de banden:

De juiste bandenspanning is voor optimale prestaties en veiligheid cruciaal. Controleer daarom regelmatig uw bandenspanning voordat u gaat rijden.

Voor Achter2,25 bar

2,25 bar

Controleer bovendien elke dag voordat u gaat rijden de toestand van de banden. Vervang een band als deze zichtbare tekenen van beschadiging vertoont, zoals barsten en scheurtjes of als de profieldikte minder bedraagt dan 1,6 mm voor of 2,0 mm achter.

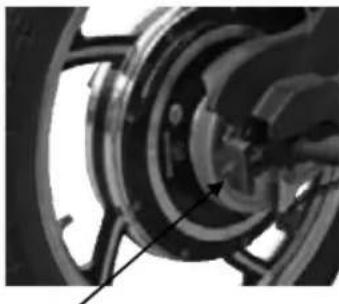

3.6 Het controleren van de kettingspanning:

De Nimoto City is voorzien trappers waarmee u de elektromotor kunt ondersteunen of de E-scooter kunt voortbewegen door te fietsen. Controleer regelmatig of de ketting goed gesmeerd is en of de kettingspanning correct is. Met behulp van de kettingspanners op de achterbrug kunt u de kettingspanning bijstellen.

Reinig uw Nimoto niet met een waterslang of hogedrukspuit, dit kan de elektronica in het achterwiel of het accucompartiment beschadigen.

4) Rijden met uw Nimoto

4.1 Wegrijden:

WAARSCHUWING

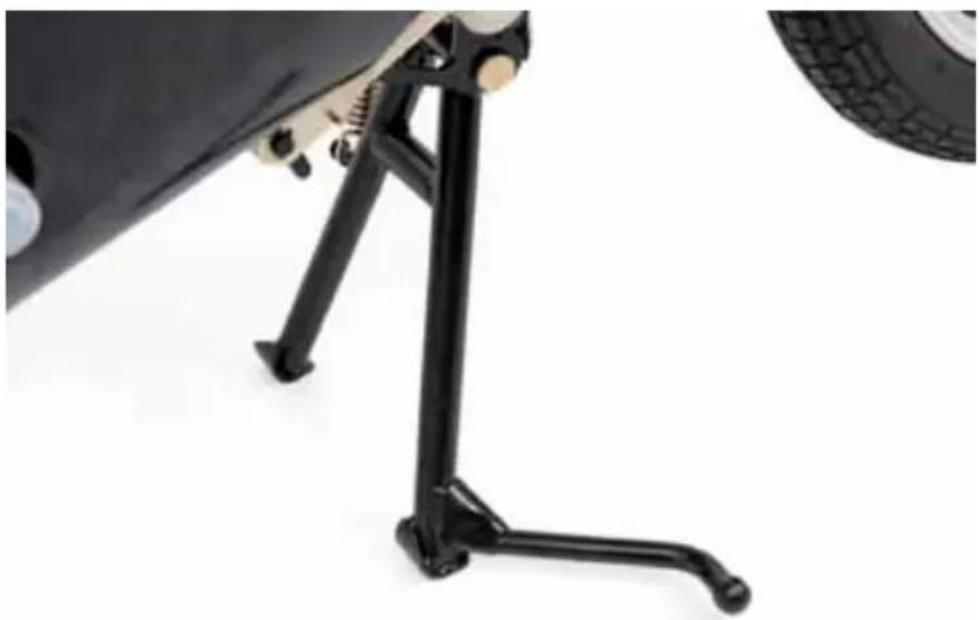

Houd bij het inklappen van de standaard altijd de achterrem ingeknepen. Schakel het elektrische systeem nooit in en draai niet aan de gashendel voordat u stabiel op de scooter zit om te voorkomen dat deze naar voren schiet en u de controle over het voertuig zou kunnen verliezen.

• Ga aan de linkerzijde van uw Nimoto staan, houd de E-scooter met beide handen vast en knijp de achterremhendel in.
• Duw de E-scooter naar voren om de middenbok in te klappen.
• Neem een stabiele zitpositie op het zadel aan en plaats beide voeten aan de grond.
• Schakel het elektrische systeem in door de contactsleutel naar rechts in de "On" stand te draaien.
• Controleer of de weg vrij is, laat de achterrem los en draai de gashendel voorzichtig naar u toe om rustig en gecontroleerd weg te rijden.

Rustig versnellen is niet alleen veiliger, maar heeft ook een positieve invloed op de actieradius en de levensduur van de accu.

4.2 Stoppen:

• Breng de E-scooter op een harde en vlakke ondergrond tot stilstand door de gashendel volledig van u af te draaien en beide remmen geleidelijk in te knijpen.
• Houd de achterrem ingeknepen als u volledig tot stilstand bent gekomen.
• Schakel het elektrische systeem uit door de contactsleutel naar links in de "Off" stand te draaien.
• Plaats uw Nimoto op de middenstandaard door deze met uw voet richting de grond te duwen en de E-scooter omhoog te trekken.
• Zet de E-scooter in "Lock" (stuurslot) stand door het stuur helemaal naar links te draaien, de sleutel in te duwen, deze linksom naar "Lock" te draaien en uit het contactslot te trekken.

WAARSCHUWING

Gebruik tijdens het remmen altijd beide remmen om stabiel tot stilstand te komen. Zorg er bij het uitklappen van de standaard altijd voor dat het elektrische systeem uitgeschakeld is.

Wanneer u een van de remmen inknijpt zal de aandrijving worden onderbroken. Zorg er dus voor dat de gashendel weer in de minimale stand wordt teruggezet, zodat de E-scooter niet plotseling naar voren schiet als u de remhendel loslaat.

5) Veiligheidsvoorschriften

WAARSCHUWING

Lees de onderstaande veiligheidsvoorschriften aandachtig door en verzeker u ervan dat u de inhoud begrijpt voordat u de E-scooter in gebruik neemt. Mocht u vragen hebben over uw E-scooter, dan staat uw officiële Nimoto dealer u graag te woord.

Controleer de E-scooter voordat u gaat rijden

Voordat u gaat rijden dient u de E-scooter op een aantal cruciale punten te controleren, zie hoofdstuk 3.

Eenpersoons

Een Nimoto City is ontworpen voor één persoon en is niet geschikt voor passagiers.

Houd u aan de verkeersregels

Voor het besturen van een Nimoto E-scooter op de openbare weg heeft u een geldig rijbewijs A, AM of B nodig en dient u minimaal WA verzekerd te zijn. Rijd nooit onder de invloed van alcohol, drugs of medicatie.

Schakel de verlichting aan

Rijd met een ingeschakelde verlichting voor een betere zichtbaarheid en meer veiligheid.

Rijd de eerste keer op een rustige en veilige plek

Wanneer u voor het eerst op een E-scooter gaat rijden, raden wij u aan om dit op een rustige en veilige plek te doen en uitsluitend met een zeer lage snelheid rijd, zodat u op een verantwoorde manier de rijeigenschappen kunt leren beheersen.

Respecteer anderen

Ken uw grenzen en respecteer uw medeweggebruikers. Houd er rekening mee dat door de stille elektromotor anderen u minder snel horen aankomen.

Draag geen lange of loszittende kleding

Voorkom het dragen van bijvoorbeeld een lange jurk of een lange sjaal, aangezien deze tussen de draaiende delen vast kunnen komen te zitten en een ongeval of letsel kunnen veroorzaken. Hang geen spullen aan het stuur of de aan de remhendels tijdens het rijden.

Rijd voorzichtig op gladde oppervlakken

Verlaag uw snelheid op natte of gladde wegen. Voor een stabiele remweg dient u beide remmen (voor en achter) tegelijkertijd te gebruiken.

Rijd niet als de E-scooter mankementen vertoont

Raadpleeg uw Nimoto dealer als de E-scooter abnormale eigenschappen vertoont of niet goed functioneert.

Raak geen bewegende delen aan en maak zelf geen aanpassingen aan de E-scooter Raadpleeg uw Nimoto dealer voor de juiste onderdelen en accessoires.

Gebruik de E-scooter uitsluitend voor het veilig rijden op geschikte wegen

Uw Nimoto is ontwikkeld voor gebruik op de openbare weg en is niet geschikt voor onverhard of ruw terrein.

Het onjuiste gebruik van de E-scooter kan leiden tot letsel en het vervallen van de fabrieksgarantie.

Gebruik geen smeermiddelen of gladde schoonmaakmiddelen op de banden en remmen Hierdoor voorkomt u dat de remweg onnodig lang wordt en de grip aanzienlijk afneemt.

Belasting en laadvermogen

Overschrijd niet de maximaal aanbevolen belading van uw Nimoto E-scooter en houd er rekening mee dat extra belading de actieradius kan verkleinen.

De in deze handleiding getoonde modellen kunnen afwijken van de werkelijke uitvoering. Kleuren kunnen onder invloed van het drukprocedé afwijken van de werkelijkheid. B.V. NIMAG behoudt zich het recht voor om zonder voorafgaande aankondiging te allen tijde constructie en uitvoering van haar producten te wijzigen, zonder verplichting eerder geleverde producten dienovereenkomstig te veranderen. Ofschoon deze brochure met de grootst mogelijke zorgvuldigheid is samengesteld, kan geen aansprakelijkheid worden aanvaard voor eventuele onjuistheden, van welke aard dan ook.

© 2013 B.V. NIMAG, Vianen. Gehele of gedeeltelijke verveelvoudiging en/of openbaarmaking, in welke vorm dan ook, zonder schriftelijke toestemming van B.V. NIMAG is verboden.
