GEBRUIKSAANWIJZING 518 Ebretti

Gebruikershandleiding

Gebruiks- en onderhoudsinstructies en stempelkaart servicebeurten voor:

Ebretti model 518

- versie 1.3 / mei 2010 -

Ebretti adviseert om voor het eerste gebruik van uw scooter deze handleiding zorgvuldig door te nemen!

Inhoud

Pag.	Hoofdstuk
5	1. Belangrijke tips en aanbevelingen
6	2. Specificaties
7	3. Voertuig Identificatie Nummer (VIN)
7	4. Voor het besturen van de Ebretti 518
8	5. De Ebretti 518
8	5a Overzicht Ebretti 518
9	5b Het gebruik van de Ebretti 518
10	6. Accu
10	6a Hoofdschakelaar aan en uitzetten
11	6b Accu opladen
12	6c Levensduur van de accu
12	6d Langdurige stalling
12	6e Actieradius
13	7. Van starten tot uitschakelen
13	7a Starten
13	7b Snelheid verhogen/verminderen
13	7c Motor uitschakelen
14	7d Stuurslot
14	7e Remmen
14	7f Waarschuwingslampje lage accu capaciteit
14	7g Parkeerrem
15	8. Voor- en achterlicht
16	9. Richtingaanwijzer
16	10. Claxon
17	11. Middenbok
18	12. Opbergruimte
18	13. Achterrem
18	14. Voorrem
19	15. Monteren van de spiegels
19	16. Remsysteem ontluchten
20	17. Vervangen van de lampen van de verlichting en richtingaanwijzers
22	18. Onderhoud
23	19. Garantie
23	19a Garantiekaart
23	19b Garantietermijn (met een maximum van 15.000 km)
24	20. Behandeling klachten
24	21. Wettelijke eisen
24	22. Veel gestelde vragen
26	23. Stempelkaart servicebeurten

Introductie

Hartelijk gefeliciteerd met de aankoop van je eigen Ebretti elektrische scooter! Met Ebretti kies je voor kwaliteit, een mooi design en een milieubewuste en duurzame lifestyle.De Ebretti 518 is milieuvriendelijk, stil en ook nog eens voordelig in onderhouds- en gebruikskosten.In deze handleiding vind je belangrijke informatie en handige tips om langdurig en optimaal gebruik te kunnen maken van jouw Ebretti. Lees deze handleiding daarom goed door voordat je de Ebretti in gebruik neemt.Heb je na het lezen van deze handleiding nog vragen of opmerkingen dan kun je uiteraard altijd contact opnemen met de dealer.Ebretti wenst je veel rijplezier!Met vriendelijke groeten,Ebretti Europe BVwww.ebretti.comDeze handleiding is met de grootstmogelijke zorgvuldigheid samengesteld.Aansprakelijkheid als gevolg van druk- en/of zetfouten is echter nadrukkelijk uitgesloten.Geprint op gerecycled papier.Copyright ©: Ebretti Europe BV

1. Belangrijke tips en aanbevelingen

Lees deze gebruikshandleiding goed door en volg de beschreven aanwijzingen op.Gebruik alleen de bijgeleverde originele Ebretti lader om de accu’s van uw Ebretti scooter op te laden.Gebruik de bijgeleverde originele lader alleen voor jouw Ebretti.Steek geen voorwerpen in het contact van de lader.Sluit openingen in de behuizing van de lader nooit af. Dit remt de koeling af en kan de lader onherstelbaar beschadigen. Tevens verhoogt dit het risico op brand.Verschillende factoren (weers-omstandigheden, reactiesnelheid etc.) zijn van invloed op de remweg. Houd hiermee vooral rekening bij regen, sneeuw of ijzel op het wegdek.Sluit het gas af bij remmen (zowel met voor- als achterrem), zodat je bij los-laten van de rem niet verrast wordt door een onverwacht weer snel optrekkende scooter. Geef gedoseerd weer gas om verder te rijden.De Ebretti is fluisterstil. Houd er rekening mee dat andere verkeers-deelnemers (vooral voetgangers) je niet horen aankomen.De elektrische motor zit in het achter-wiel gemonteerd. Rij niet door hele diepe plassen. Mocht de elektronica toch nat geworden zijn laat deze dan goed drogen en neem contact op met de Ebretti dealer.

Bij werkzaamheden aan of bij het achterwiel (bijvoorbeeld reinigen van de velg) moet je ervoor zorgen dat de hoofdschakelaar op “OFF” staat (zie figuur 6.1). Dit voorkomt dat de motor ongewild gaat draaien en afknelling of letsel veroorzaakt.Wanneer de accuspanning afieemt, neemt ook de maximale snelheid van de Ebretti scooter langzaam af. Daarnaast gaan de accu’s langer mee wanneer deze niet te vaak volledig ontladen worden. Zo voorkomt je ook het risico dat je met een lege accu komt te staan.De afstand die kan worden gereden op een volledig opgeladen accu is mede afhankelijk van de manier van gebruik. De afstand neemt af bij: regelmatig sterk afremmen en weer optrekken, overbelasting, hele lage of hoge buiten-temperaturen, overmatige acceleratie en een te lage bandenspanning.Draag tijdens het rijden liefst beschermende kleding.Transporteer goederen altijd op de daarvoor bedoelde plaatsen. Dus geen tassen e.d. aan het stuur hangen. Dit om ongelukken te voorkomen.Denk aan het gewicht van de scooter. Houdt hier vooral rekening mee wanneer de snelheid van de scooter laag is.Wees voorzichtig met het op- en afrijden van (hoge) stoepranden. Dit kan de velgen, de wielophanging en de bodem van de scooter beschadigen.

6. Accu

6a Hoofdschakelaar aan- en uitzetten

Om de scooter te kunnen starten moet de

hoofdschakelaar op "ON" staan (fig. 6.1).

Wanneer de wijzer in het rode gebied staat moet de accu eerst worden opgeladen voor je

het zadel. Deze is met de contactsleutel

te openen

6b Accu opladen \*)

Op het instrumentendisplay bevindt zich de accu conditiemeter. Let op, het werkelijke niveau van de accu is pas zichtbaar wanneer je rijdt! Wanneer de wijzer in het rode gebied staat moet de accu eerst worden opgeladen voor je verder rijdt. Gebruik voor het opladen van de accu altijd de originele bijgeleverde Ebretti lader om schade aan de accu te voorkomen. Sluit nooit het lichtnet (220 V) direct aan op de scooter! De accu aansluiting bevindt zich achter het zwarte klepje (fig. 6.2).

Let op! Altijd eerst de hoofdschakelaar op "ON" zetten voor de lader wordt aangesloten! Sluit altijd eerst de lader aan op de scooter en steek dan pas de stekker in het stopcontact met 220 volt / 50Hz. Het opladen van de accu duurt gemiddeld 6 tot 8 uur. De accu moet volledig opgeladen worden. Als het rode lampje brandt is de Ebretti aan het opladen, zodra het lichtje op de lader groen wordt is de accu opgeladen. Laad de accu op in een droge en goed geventileerde omgeving met de scooter op de middenbok. Bij opladen buiten (bij regenachtig weer) de scooter altijd onder een afdak plaatsen.

Zorg dat de lader te allen tijde droog blijft. Na het loskoppelen van de lader van de scooter blijft de ingebouwde ventilator nog enkele minuten nakoelen om oververhitting van de lader te voorkomen.

*) zie ook de gebruikersmanual Lader

Zet de hoofdschakelaar op "OFF" wanneer de scooter wordt vervoerd of voor langere tijd niet gebruikt wordt. Aangeraden wordt om bij buiten parkeren de hoofdschakelaar altijd op OFF te zetten.

10 Gebruikershandleiding Ebretti 518

Gebruikershandleiding Ebretti 518 11

8. Voor- en achterlicht

De verlichting kan worden aan- en uitgeschakeld met de bovenste schakelaar op het rechter handvat (fig. 8.1).

Figuur 7.3

7d Stuurslot

Met het stuurslot kan het stuur geblokkeerd worden.

Op het stuurslot zetten:

Draai het stuur geheel naar links, druk de contactsleutel in het contactslot en draai de sleutel linksom. Haal vervolgens de sleutel uit het contactslot.

Van het stuurslot halen:

Steek de sleutel in het contactslot en draai de sleutel naar rechts.

7e Remmen

De Ebretti 518 beschikt over een hydraulische schijfrem vóór en een trommelrem achter. De remmen worden bediend met de hendels aan weerszijden van het stuur, hierbij is links de achterrem en rechts de voorrem. Elk van beide hendels zal het remlicht activeren.

Knijp nooit te abrupt de voorrem in om blokkeren en ongelukken te voorkomen. Bouw de remdruk altijd op.

De motor wordt automatisch uitgeschakeld, wanneer er wordt geremd. Zorg er daarom voor dat je voor het remmen het gashendel eerst terugdraait zodat je niet plotseling naar voren schiet als je de rem weer loslaat.

7f Waarschuwingslampje lage accu capaciteit

Indien aanwezig, zal dit waarschuwingslampje continu gaan branden zodra de accu capaciteit zodanig is afgenomen dat de Ebretti nog een afstand van maximaal circa 5 kilometer kan afleggen. Let op: ook bij maximale accu capaciteit kan dit lampje bij h accelereren gaan branden, dit is echter normaal en is geen indicatie van een lage ac capaciteit.

7g Parkeerrem

Indien aanwezig, is op de linker remhendel de parkeerrem te vinden. Deze wordt ingeschakeld door het hendel volledig in te trekken en vervolgens de kap van parkeerrem over het hendel te draaien en het remhendel weer los te laten. Om te ontgrendelen alleen het remhendel intrekken, de parkeerrem ontgrendelt dan automatisch.

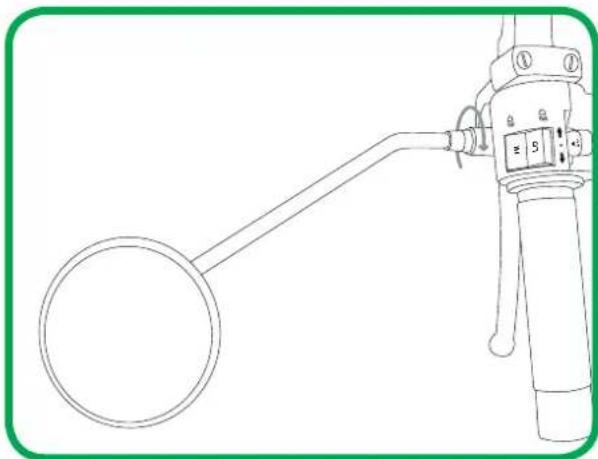

15. Monteren van de spiegels

Je Ebretti wordt geleverd met een rechter- en een linkerspiegel. De spiegels moeten op het stuur in de daarvoor bedoelde schroefgaten worden geschroefd.

Dit gaat als volgt:

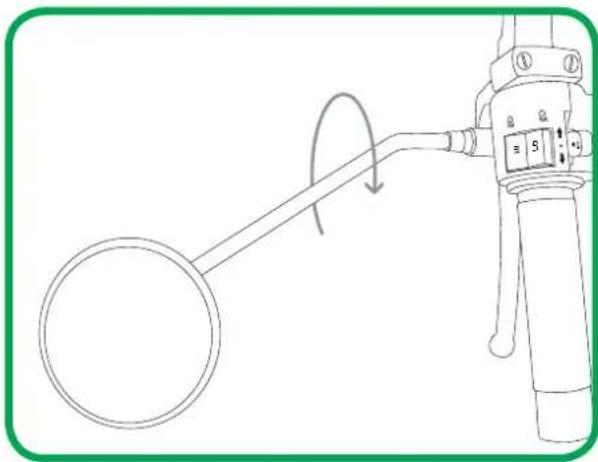

- Schroef de spiegel gedeeltelijk vast door deze rechtsom te rond te draaien (fig. 15.1). - Positioneer de spiegel in de juiste stand. - Draai de moer rechtsom vast met een steekslutel, zodat hij de spiegel fixeert in de goede stand. (fig. 15.2).

Figuur 15.1 Figuur 15.2

Wanneer de remdruk afneemt, duidt dit veelal op lucht in de remleiding. De remleiding en de cilinder moeten in dat geval worden ontlucht.

Let op! Remvloeistof is erg agressief, het kan de lak en onderdelen ernstig kan beschadigen. Laat het ontluchten van de remmen over aan de dealer.

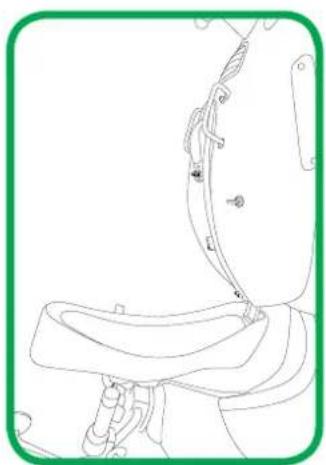

12. Opbergruimte

De Ebretti is voorzien van een afsluitbaar opbergvak onder het zadel (fig. 12.1).

Wanneer de remmen niet ingeknepen zijn moeten beide wielen vrij kunnen draaien zonder enige weerstand. Wanneer de linkerhandrem ingeknepen wordt moet het achterwiel direct geremd worden. Hetzelfde geldt voor de rechterhandrem en het voorwiel. Is dit niet het geval dan moeten uw remmen mogelijk worden afgesteld. Neem in dat geval contact op met de dealer.

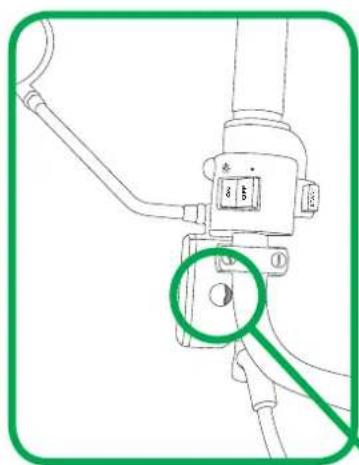

14. Voorrem

Het niveau van de remvloeistof kan gecontroleerd worden aan de rechterkant van het stuur. Als het stuur recht staat kan het olieniveau in het reservoir middels het kijkglaasje worden afgelezen (fig. 14.1). Mochten er problemen zijn met de voorrem of het remvloeistofniveau neem dan contact op met de dealer.

Om het lample van het achterlicht te verangen dien je erst het rode achter-technigals te verwilderen door beide schroeven los te draalen (fig 17.2).

Voor het vervangen van de lampen dijnen enkele onderdelen geldemonteerd te worden. In de volgende tabel kun je zien wat voor lampen er in de Eberthi 518 worden gebruik.

Lampsoorten
Koplamp - grooilicht 12 V / 35-35 W
Richingaanwijzer 12 V / 10 W (2x), voor en achter
Achterilicht 12 V / 5-21 W

Figuur 17.2

Richtingaanwijzers

Om het lampje van een richtinganwijzer stappen dooropen te worden. Als alle richtinganwijzers niet werkern, kan ook de cilogneter defect zin. Neem in dat geve contact op met de dealer.

1. Drasil het orange kapië met de hand

naar recchts (fig. 17.3).

1. Het orange doorschilende kapije kan

nu verwijderd worden.

1. Draai het lampie los door het tegen de Klok in te draaien.

2. Plaats gen nleuwe

3. Plaats de reflector weer goed in de

behEZING en druk het orange kapije erop.

1. Beverly net orange maple weer door net near links to draalen.

(fig 17.1) los te draaien.

Figuur 17.1

Om het lampje van de koplamp te

vervangen den je erst de afdichtingring

om het glas te verwijderen door de schroef

- Geen originele of door de fabrikant voorgeschreven onderdeien zijn gebruikt. - Ledere vorm van opvoeren of wijzigen van de elektronica of pogijgen daartoe.

De scooter is gebruikt voor verhuur.

Sproen van siliage aan de mitenkant na verkoop.

Er is sprake van misbruk, overbelasting of chemische schade.

Er is onvolonde onderoud gepleed.

Er ziln onzorgvaldige reparites uitzgevoerd.

Het VIN op de scooter komt niet overeen met die op de garantiekaart.

Onderhoud of reparites zin niet door een officielle Eberetti dealer uitzeverd.

De garantieservice is ook niet van toepassing in de volgende situaties:

en banden vallen buiten de garante.

Silfage aan onderdeien zoals remblokken, voesteunrubbers, zekenigen, Iampen

darkoopoon standard

* De garantiefermijn, met een maximum van 15.000 km., begint op de datum die op de

Eletrische motor	2 jaar Wanneer de elektrische motor niet funzionert, zal deze geregpareerd of vergangen worden ter beordeling van de tabrikant.
Frame, voorwork	6 jaar Wanneer er sprake is van dooroesten van finenuit, een kapotte las, breuk in het frame of in de voorwork wordt deze onder garante vergangen / geregareerd.
Lader 2 jaar converter	2 jaar Wanneer de controller niet funzionert, zal deze geregareerd of vergangen worden ter beordeling van de tabrikant.
Accu 1 jaar Wanneer het vermogen van de accu lager is dan 60% binnen de garantielemijn (vanaf de datum van aankoop) wordt deze onder garante geregareerd.
Onderdeel Garantie- termijn*

19b Garantetermijn (met een maximum van 15.000 km)

OM gebruk te kumen maken van de garante is het van belang dat de meegelverde garantieskant correct wordt ingeveld en vervolgens wordt opgestuurd naar Eberli Europe BV, en dat alie servicebuiten tildig uitzeverd worden.

19a Garantiekaart

Erbitt advisory om je scooter regelmitag (minimal eenmaal eenmal per 12 maanden) te laten contøren door de dealer.

Om er zeker van te zijn dat je Ebretti aliquid optimal en veilig functioner, is regelmatig onderhoud bij de Ebretti dealer noodzackilik. Bringenje Ebretti dan ook ledere 4.000 kilo- meter bij de officiale Ebretti dealer voor een serviceburt. Alleen met een aregsteimpelde servicekart (zie pag. 26) kom je in aanmerking voor de volledige Ebretti garante.

Goed onderhoud van Je Ebretti vergroot de levensduur. Naast de require servicebeturen adviseren wij om de volgende controls uit te voeren:

Als je denkt dat een funcite niet goed werk of als je twjfell, neem dan contact op met de dealer.

De leverstudur van onze accu's is bij juist gebuk gigmiddeld 3 jaar. Wanneer een acqu vervangen moet worden, gebuk dan ulistitend originele Ebereli accu's en laat deze

Gebruik bij het reinigen van de scooter nooit een hoge druskuit. Dit kan de elektrica van de scootermotor in het achtwertel beschadigen. Let er ook op dat er geen water in het accuompariment of bij de elektrica komt.

1. De bandenspanning (voorwiel: 2,5 bar, achtewiel 2,5 bar).

2. De profiteldepte van de banden en

eventuele beschadigingen (schurjtes/)

Inalien de band emissig bescnaigd is. De remmen. Zorg ervoor dat de

De remmen. Zorg ervoor dat de

3.

beschikken. In geval van twiftel raadpleeg

de dealer.

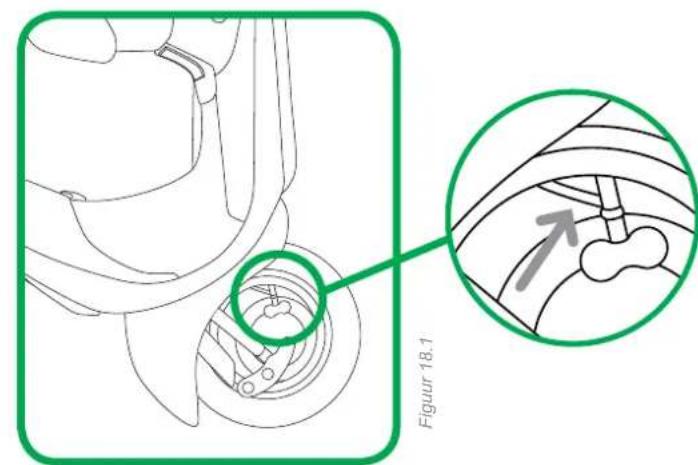

Contoler de remelding op lekages

(fig 18.1).

1. Controller alle kabels op beschädiggen.

4.

-

de dealer.

-

De remme

3.

de protelol

[Non-Text]

Controller regelmating:

Controller regelmating:

werken.

Wat is de actieradius van de scooter met volledig opgeladen accu's?

De actieradius hangt mede af van de

omstandigheden zoals tegenwind, de

buitentemperatuur, het wegdek, de

bandenspanning, en het gewicht van de

rijder. Door anticiperend te rijden (uit later

rollen ipv remmen, rustig optrekken etc.)

wordt de actieradius aanzienlijk vergroot.

Onder gunstige omstandigheden behaalt

de 25 km versie een actieradius van 60 km

en de 45 km versie een actieradius van 40

km.

[Non-Text]

Wat kan ik het beste doen wanneer de

accu's onderweg volledig leegraken?

Als de accu's bijna leeg zijn zal het op dat

moment niet meer mogelijk zijn volgas te

rijden. Er kan nog tot gemiddeld 10 km op

lage snelheid gereden worden.

De accu's moeten zo spoedig mogelijk

worden geladen.

Kan ik subsidie krijgen op mijn Ebretti?

Alleen bedrijven komen in aanmerking

voor de MIA en VAMIL subsidie.

De elektrische scooter komt voor 15% van

het investeringsbedrag in aanmerking voor

de milieu-investeringsaftrek.

Meer informatie is te vinden op onze

website www.ebretti.nl (of die van het

ministerie van VROM en de belasting-

dienst).

Hoe zit het met het rijcomfort van de

scooter?

Het rijden op Ebretti is comfortabeler dan

het rijden op een conventionele scooter.

Vooral het ontbreken van lawaai is voor

de gebruiker (en zijn omgeving) een zeer

groot pluspunt.

20. Behandeling

klachten

Klachten worden in eerste instantie

behandeld door de erkende Ebretti-dealer.

Hij kan besluiten een aanvraag tot garantie

in te dienen bij de importeur.

21. Wettelijke eisen

De Ebretti voldoet aan de Nederlandse

(Europese) wet- en regelgeving voor

snor- en bromfietsen. Dit betekent dat

de maximumsnelheid begrensd is op

25 respectievelijk 45 kilometer per uur.

Het kentekenbewijs en de kentekenplaat

worden bij aanschaf van de Ebretti 518

door de dealer geleverd.

23. Stempelkaart

Voor het goed en veilig functioneren van je Ebretti is regelmatig onderhoud onmisbaar. Breng je Ebretti dan ook iedere 3.000 kilometer, maar minimaal eens per jaar, naar de officiële Ebretti dealer voor een servicebeurt. Alleen met een afgestempelde stempelkaart kom je Ebretti voor garantie in aanmerking

Framenummer:
Eigenaar:

Stempel dealer

Stempel dealer

Stempel dealer

Stempel dealer

Stempel dealer

AFLEVERINGSBEURT

Kilometerstand:

Datum:

1.000 KM SERVICEBEURT

Kilometerstand:

Datum:

4.000 KM SERVICEBEURT

Kilometerstand:

Datum:

7.000 KM SERVICEBEURT

Kilometerstand:

Datum:

10.000 KM SERVICEBEURT

Kilometerstand:

Datum:

26 Gebruikershandleiding Ebretti 518

Jouw Ebretti dealer:

Ebretti Europe BV

Postbus 5019

1410 AA Naarden

Nederland

[e-mail]

www.ebretti.com
