Type product	Digitale babyfoon
Model	DOS-680
Merk	Alecto
Bereik binnen	Tot 50 meter
Bereik buiten	Tot 100 meter
Voeding camera-unit	4x AAA batterij (alkaline, niet inbegrepen) of 6V voedingsadapter
Voeding monitor-unit	4x AAA oplaadbare NiMH batterij (inbegrepen) via oplader
Frequentie	2,4 GHz digitaal frequency hopping
Beeldresolutie	640x480 pixels
Framesnelheid	15 fps
Sensor	CMOS OV7670
Display	2,0 inch TFT LCD
Nachtzicht	Automatisch met 6 IR-LED's, bereik tot 2 meter
Gevoeligheidsinstelling (VOX)	Ja, instelbaar op camera-unit
Beeldbediening	Geforceerd kijken, helderheid en contrast instelbaar
Veiligheidscode	Ja, digitaal, te synchroniseren
Oplaadtijd monitor-unit	Minimaal 15 uur
Afmetingen camera-unit (ca.)	8 x 6 x 4 cm
Afmetingen monitor-unit (ca.)	12 x 7 x 3 cm
Gewicht camera-unit (ca.)	150 g
Gewicht monitor-unit (ca.)	200 g
Materiaal	Kunststof
Onderhoud	Reinigen met vochtige doek, geen chemische middelen
Garantie	24 maanden

Veelgestelde vragen - DOS-680 ALECTO

Hoe stel ik de gevoeligheid van de babyfoon in?

Draai aan de gevoeligheidsinsteller op de bovenzijde van de camera-unit. Naar links voor lage gevoeligheid (bij veel geluid inschakelen), naar rechts voor hoge gevoeligheid (bij weinig geluid).

Kan ik het beeld van de camera bekijken zonder geluid?

Ja, druk op de toets □»» op de monitor-unit om de camera gedurende 60 seconden geforceerd in te schakelen. Druk nogmaals om de beeldverbinding te beeindigen.

Hoe laad ik de monitor-unit op?

Plaats de monitor-unit in de oplader. De laad-LED licht op. Laat de monitor-unit minimaal 15 uur in de oplader voor een volledige lading.

Wat betekenen de LED-indicaties op de camera en monitor?

De voedings-LED brandt continu bij goede voeding en knippert bij bijna lege batterijen. De bereik-LED brandt continu bij actieve verbinding, knippert langzaam bij geen actieve verbinding maar binnen bereik, en knippert snel bij geen verbinding.

Hoe stel ik de helderheid en het contrast van het display in?

Zorg dat er een beeldverbinding is. Druk 1x op toets ≡. Gebruik de toetsen ▲ en ▼ om 'BRIGHTNESS' of 'CONTRAST' te selecteren. Druk op toets □» en pas aan met ▲ en ▼. Druk op toets ≡ om te bevestigen.

Kan ik de babyfoon buitenshuis gebruiken?

Binnenshuis tot 50 meter, buitenshuis tot 100 meter. Let op: in Frankrijk is buitenshuis gebruik niet toegestaan.

Wat is het maximale bereik van de babyfoon?

Het bereik is tot 50 meter binnenshuis en tot 100 meter buitenshuis, afhankelijk van lokale omstandigheden.

Hoe synchroniseer ik de camera en monitor als ze geen verbinding maken?

Druk op de toets ↑ op de monitor-unit om de veiligheidscode opnieuw te synchroniseren. Na enkele seconden is de verbinding hersteld.

Welke batterijen heb ik nodig voor de camera- en monitor-unit?

Voor de monitor-unit worden 4 oplaadbare AAA NiMH-batterijen meegeleverd. Voor de camera-unit gebruikt u 4 AAA alkaline-batterijen (niet meegeleverd). Oplaadbare batterijen kunnen ook in de camera, maar worden niet opgeladen via het apparaat.

Hoe reinig ik de babyfoon?

Reinig alleen met een vochtige doek en gebruik geen chemische reinigingsmiddelen. Koppel voor reiniging altijd de adapters los.

GEBRUIKSAANWIJZING DOS-680 ALECTO

continu aan: er is een actieve verbinding knippert langzaam: de units zijn binnen bereik van elkaar maar er is geen actieve verbinding knippert snel: er is geen verbinding meer tussen de units

Voedings-LED: continu aan: ingeschakeld en voeding OK knippert: ingeschakeld maar bat- terijen bijna leeg

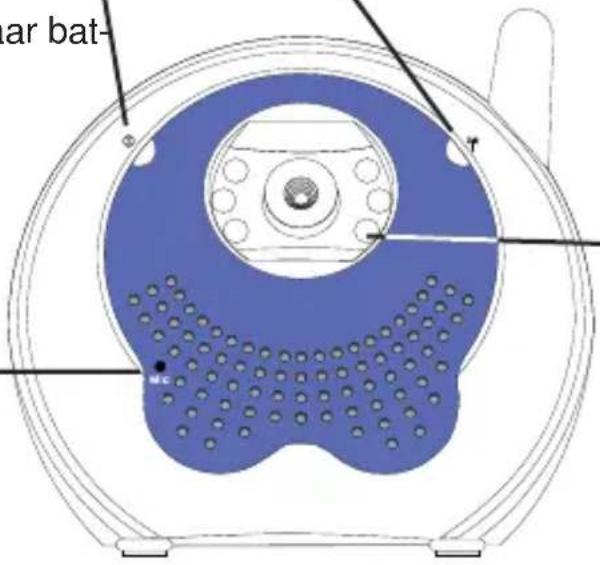

Ingebouwde microfoon

(geven, voor het menselijk oog niet zichtbaar, infra-rood licht af voor de automatische nachtzicht functie)

Aan-uit schakelaar

Indrukken om een andere veiligheids-code in te stellen

Gevoeligheids-instelling (VOX)

Aansluiting 6V — voedingsadapter

continu aan: ingeschakeld en voeding OK knippert: ingeschakeld maar de batterijen van de camera-unit zijn bijna leeg

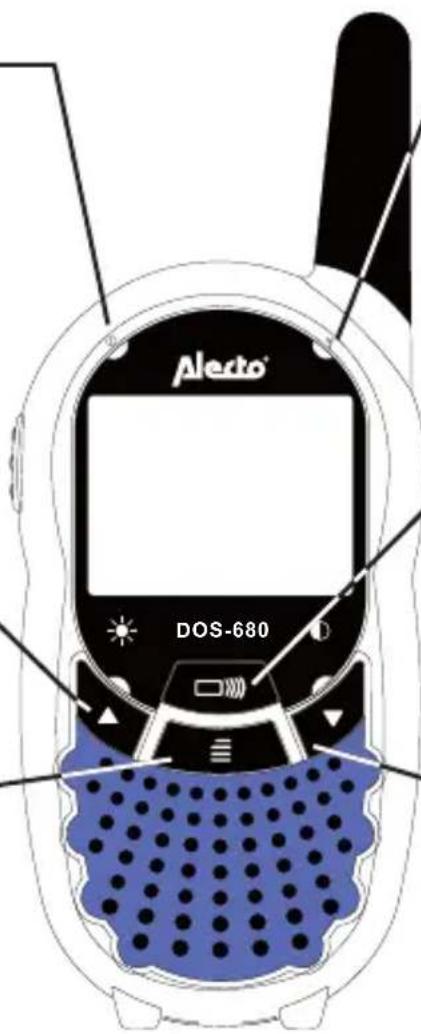

Volume-luider toets; tevens + toets bij instellen helderheid en contrast

Om de helderheid en contrast in te stellen

Bereik-LED:

continu aan: er is een actieve verbinding knippert langzaam: de units zijn binnen bereik van elkaar maar er is geen actieve verbinding knippert snel: er is geen verbinding meer tussen de units

Monitor toets:

kort indrukken om gedurende 60 seconden een beeldverbinding te forceren of om de bestaande beeld- verbinding te beeindigen

Volume-zachter toets; tevens - toets bij instellen helderheid en contrast

Aan-uit schakelaar

Riemclip (om de monitor-unit aan bijvoorbeeld uw broekriem op te hangen)

Batterij compartiment

licht op als de monitor-unit in de lader geplaatst is en de batterijen opgeladen worden

Let op: deze LED dooft

NIET als de batterijen volledig geladen zijn

INSTALLEREN

Camera-unit:

1. verbind de 6V voedingsadapter met de aansluiting 6V DC aan de achterzijde van de camera-unit
2. doe de adapter in een 230V stopcontact

Voor mobiel gebruik kan de camera-unit ook met batterijen gevoed worden:

1. open het batterijcompartiment aan de onderzijde van de camera-unit
2. plaats 4 batterijen (formaat AAA of potloodcel) zoals aangegeven in het batterijcompartiment
3. sluit het batterijcompartiment

Batterijen voor de camera-unit zijn niet bijgeleverd. Naar wens kunt u normale of oplaadbare batterijen plaatsen. De camera-unit heeft echter geen oplaadfunctie; oplaadbare batterijen dient u dus in een aparte lader op te laden.

Oplader:

1. verbind de 7,5V voedingsadapter met de aansluiting 7,5V DC aan de achterzijde van de oplader
2. doe de adapter in een 230V stopcontact

Monitor-unit:

1. open het batterijcompartiment aan de achterzijde van de monitor-unit
2. plaats de 4 meegeleverde oplaadbare batterijen (formaat AAA of potloodcel) zoals aangegeven in het batterijcompartiment
3. sluit het batterijcompartiment
4. plaats de monitor-unit in de oplader; de laden-LED op de oplader licht nu op en de batterijen worden geladen

Laat de monitor-unit gedurende minimaal 15 uur in de oplader staan om de batterijen goed op te laden.

GEBRUIKEN

In/uitschakelen:

Zowel de camera-unit als de monitor-unit hebben aan de linkerzijde de aan-uitschakelaar. Schuif deze naar boven om de betreffende unit in te schakelen en naar beneden om de betreffende unit uit te schakelen.

Instellen gevoeligheid:

Met de gevoeligheidsinsteller aan de bovenzijde van de camera-unit kunt u instellen bij welk geluidsnivo de monitor-unit het beeld van de camera moet vertonen.

Draai deze naar links voor een lage gevoeligheid (inschakeling bij veel geluid) of naar rechts voor een hoge gevoeligheid (inschakeling bij weinig geluid).

De achterzijde van de draairegelaar is voorzien van een schaalverdeling.

Instellen volume:

Gebruik bij de monitor-unit de toetsen ▲ en ▼ om het volume in te stellen.

Geforceerd kijken:

Ook als er geen geluid wordt geproduceerd kunt u de camera-unit inschakelen.

Druk op toets □»» om de camera-unit gedurende 60 sec. in te schakelen. Gebruik ook deze toets om een beeld-verbinding indien gewenst te beeindigen.

Instellen helderheid en contrast:

De helderheid en het contrast van het beeld op de monitor-unit kunt u als volgt instellen:

1. zorg dat er een beeldverbinding is
2. druk 1x op toets ≡

3. gebruik de toetsen en zodat de gewenste instelling 'BRIGHTNESS' of 'CONTRAST' geel-kleurig oplicht

4. druk op toets □» en gebruik de toetsen ▲en om de instelling te wijzigen

5. druk op toets, het instellen wordt beëindigd

Automatisch nachtzicht:

In de camera-unit zitten 6 infra-rood LED's ingebouwd. Deze LED's worden automatisch ingeschakeld als het bij de camera-unit duister wordt en automatisch uitgeschakeld als het weer licht wordt. Deze LED's kunnen objecten verlichten tot een afstand van ongeveer 2 meter.

Infra-rood LED's

Let op dat infra-rood licht niet door het menselijk oog waargenomen kan worden. U kunt dus niet met het blote oog zien dat deze LED's zijn ingeschakeld. Wel kan, afhankelijk van het type infra-rode LED, een lichte rode goed zichtbaar zijn.

BEREIK- EN VOEDINGS-INDICATIE

zowel de camera-unit als de monitor-unit hebben een bereik- en een voedings-indicatie. De volgende condities worden hiermee aangegeven:

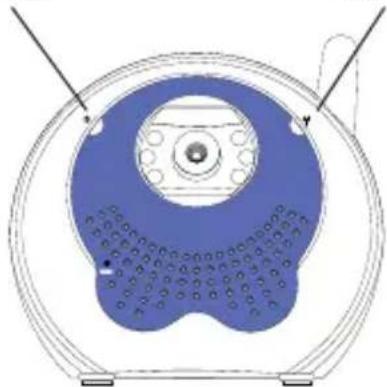

Camera-unit:

Voedings-LED:

de LED is gedoofd:

de camera-unit is uitgeschakeld

de LED licht continu op:

de voedingscondities (batterijen

of adapter) zijn OK

de LED knippert:

de batterijen zijn bijna leeg; deze svp nu vervangen of opladen

voedings-LED

bereik-LED

de beeld/geluidverbinding is OK

de LED knippert langzaam:

er is geen actieve beeld/geluidverbinding maar de units zijn

binnen bereik van elkaar

de LED knippert snel:

er is geen verbinding meer tussen de units (de units staan te

ver uit elkaar of de monitor-unit is uitgezet)

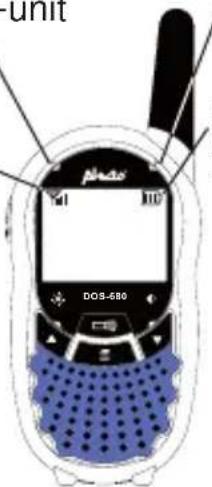

Monitor-unit:

Voedings-LED:

de LED is gedoofd:

de monitor-unit is uitgeschakeld

de LED licht continu op:

de voedingscondities bij de camera-unit

zijn OK

de LED knippert:

de batterijen van de camera-unit zijn bijna

leeg; deze svp nu vervangen of opladen

voedings-indicatie van de camera-unit

bereik- indicatie

bereik-LED

de beeld/geluidverbinding is OK

de LED knippert langzaam:

er is geen actieve beeld/geluidverbinding maar de units zijn

binnen bereik van elkaar

de LED knippert snel:

er is geen verbinding meer tussen de units (de units staan te

ver uit elkaar of de monitor-unit is uitgezet)

Bereik-indicatie:

Linksboven in het display wordt met een antenne-ikoon (YIII) de ont- vangstkwaliteit weergegeven:

Yil : goede ontvangst

Yii : redelijke ontvangst

Y : slechte ontvangst

Υ : geen ontvangst

Batterij-indicatie:

Rechtsboven in het display wordt met een batterij-ikoon ( )de batterijlading weergegeven:

: batterij vol

: batterij 2/3 vol

• Lees de gebruikershandleiding goed door en volg alle aanwijzingen op.
• Plaats of gebruik de video monitor nooit in een natte of vochtige ruimte of omgeving.
• Zorg voor een goede afvloeiing van warmte; bedek nooit de monitor-unit, de camera-unit, de oplader en/of de voedingsadapter(s) en plaats deze niet direct naast een warmtebron.

• Gebruik uitsluitend de meegeleverde adapter(s); het aansluiten van een ander type adapter kan schade aan de elektronica toebrengen.

• Zorg dat de adaptersnoeren niet beschadigd raken en voorkom dat deze draden tot struikelen of vallen kunnen leiden.

• De monitor-unit, de camera-unit, de oplader en/of de voedingsadapter(s) nooit demonteren; dit dient alleen door gekwalificeerd personeel te gebeuren.

Installatie:

• De voedingsadapter alleen aan de monitor-unit of aan de oplader aansluiten of losnemen als de voedingsadapter uit het stopcontact is genomen.
• Installeer de video monitor niet tijdens een onweersbui.
• Raak geen ongeïsoleerde adaptersnoeren aan tenzij de adapters zijn losgekoppeld van de voeding.

Plaatsing:

- Bij voorkeur de camera-unit of de oplader niet op met cellulose behandelde oppervlakken plaatsen; de rubber voetjes kunnen hierop sporen achterlaten.

Afluisteren/aftappen:

- Het afluisteren/aftappen van deze Digitale Video Monitor signalen is vrijwe onmogelijk. Niet alleen dient men zich in het bereik van de video monitor te bevinden, men heeft hier ook kostbare apparatuur voor nodig.

Vertraging in beeld en geluid:

- De camera-unit stuurt het beeld en geluid in digitale blokjes naar de monitor-unit. De monitor-unit maakt van deze signalen weer een herkenbaar beeld en een verstaandbaar geluid. Tussen het moment van bewegen en geluid maken en het terugzien / terughoren op de monitor-unit zit daardoor een kleine vertraging.

- Ook het geluid en het beeld op de monitor-unit lopen niet synchroon met elkaar.

Veiligheidscode:

- Vanaf de fabriek worden zowel de zender als de ontvanger voorzien van een veiligheidscode waardoor uw signaal niet door andere video monitoren bekeken kan worden. In het geval de monitor-unit niet meer reageert op de signalen van de camera-unit kunt u door het drukken op toets (↑) de sets opnieuw synchroniseren (op elkaar afstemmen). Na enkele seconden is de set weer gebruiksgereed.

Onderhoud:

- Reinig de video monitor uitsluitend met een vochtige doek; gebruik geen chemische reinigingsmiddelen. Vóór het reinigen dienen de adapters losgekoppeld te worden.

Bereik:

• Het bereik van de Video monitor bedraagt tot 100 meter in het open veld en tot 50 meter in huis; het bereik is afhankelijk van lokale omstandigheden.
• Komen de units buiten bereik van elkaar dan gaan de bereiken-LEDs in een snel ritme knipperen.

Milieu en afdanken:

• De verpakking van deze video monitor kunt u als oud papier inleveren. Wij adviseren echter om deze te bewaren zodat bij transport, het apparaat adequaat verpakt kan worden.
• Defecte of uitgewerkte batterijen dient u in te leveren bij uw plaatselijk depot voor klein chemisch afval of bij de speciaal daarvoor bestemde batterij inzamelpunten. Gooi batterijen nooit bij uw huishoudelijk afval.
• Wordt de video monitor vervangen, lever deze dan in bij uw leverancier; zij zorgen voor een milieuvriendelijke verwerking.

WiFi storingsvrij:

- Dit Digitale Video Observatiesysteem is niet gebaseerd op het

WiFi protocol en is zodoende gewaarborgd tegen storingen van WiFi apparatuur.

VERKLARING VAN CONFORMITEIT

De Alecto DOS-680 voldoet aan de essentiële voorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 1999/5/EC. De verklaring van conformiteit is beschikbaar op de website www.alecto.info

Gebruik in Frankrijk:

In Frankrijk is het niet toegestaan deze monitor buitenshuis te gebruiken.

SPECIFICATIES

Bereik: tot 50m binnenshuis

tot 100 meter buitenshuis

Voeding monitor-unit: 4x 1,2V NiMH batterij, formaat AAA (incl.)

camera-unit: 4x 1,5V alkaline batterij, formaat AAA (excl.)

voedingsadapter, 6V 400mA,

oplader: voedingsadapter, 7,5V 300mA, (incl.)

Frequentie: 2.4GHz, digital frequency hopping

Beeldresolutie: 640*480m pixel, 15 frame/sec

CMOS sensor: OV7670, 640*480

Display: 2.0" TFT LCD display

- - (incl.)

GARANTIE

Op de Alecto DOS-680 heeft u een garantie van 24 maanden na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN: Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze video monitor of de serviceafdeling van Alecto op telefoonnummer [phone].

DE GARANTIE VERVALT: Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, gebruik van niet oplaadbare batterijen in de monitor-unit, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.

Aansluitsnoeren, stekkers en batterijen vallen niet onder de garantie. ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

V2.0
