Producttype	Robotstofzuiger
Merk	Quigg
Model	RVC3N
Afmetingen (diameter x hoogte)	ca. 34 x 9 cm
Gewicht	ca. 3 kg
Batterijtype	Oplaadbare NiMH (14,4 V)
Oplaadtijd	ca. 5-6 uur
Werktijd	ca. 60 minuten (afhankelijk van vloertype)
Stofreservoir inhoud	ca. 0,5 L
UV-lamp	Ja, voor ontsmetting van de vloer
Virtuele muur	Ja, instelbaar van 4 tot 8 meter
Afstandsbediening	Ja, met display en timer
Timer instelbaar	Ja, per dag of volledige week
Automatisch opladen	Ja, met laadstation
Full Go functie	Start automatisch na volledig opladen
Snelheidsstanden	Twee standen: snel en langzaam
Borstels	Rolborstel, zijborstel en vloerborstel
Filter	Uitneembaar en wasbaar
Dweilfunctie	Ja, dweil meegeleverd
Veiligheidskenmerken	Valbeveiliging, obstakeldetectie, automatische stop
Garantie	36 maanden
Service	BENCO INTERNATIONAL NV, tel: [phone]

Veelgestelde vragen - RVC3N QUIGG

Hoe start ik de stofzuiger?

Zet de AAN/UIT-schakelaar aan de zijkant van het apparaat op 'AAN'. Druk vervolgens op de START/STOP-toets op de afstandsbediening of op het bedieningspaneel. Het blauwe indicatielampje gaat branden en de stofzuiger begint met reinigen.

Hoe stel ik de timer in?

Zet het apparaat aan. Druk op de TH/TIMER-toets op de afstandsbediening. Selecteer de gewenste dagen via de dagtoetsen of de ALL-toets. Druk op het pijltje naar rechts en stel het uur in met de pijltjes omhoog/omlaag. Druk nogmaals op rechts om de minuten in te stellen. Bevestig met OK.

Wat moet ik doen als de stofzuiger niet oplaadt?

Controleer of de adapter goed is aangesloten op het laadstation en het stopcontact. Het stroomindicatielampje op het laadstation moet branden. Zorg dat er geen obstakels voor het laadstation zijn. Probeer de stofzuiger direct op te laden door de adapter in de DC-ingang van de stofzuiger te steken.

Hoe maak ik de borstels schoon?

Haal de stofzuiger van het laadstation en draai hem om. Schuif de rode vergrendelknop naar voren en til de balk op. Verwijder de rolborstel en vloerborstel. Knip vastzittend haar los met een schaar. Maak de borstels schoon met een borsteltje. Plaats ze terug en vergrendel de balk.

Wat betekent foutcode E01?

Foutcode E01 duidt op vuile grondsensoren. Reinig de sensoren aan de voor- en onderkant van de stofzuiger met een wattenstaafje of zachte doek. Zorg dat de sensoren altijd schoon zijn voor een optimale werking.

Hoe kan ik de batterij vervangen?

Schroef het batterijcompartiment aan de onderkant open. Verwijder de oude batterij en plaats een nieuwe met de juiste polariteit (+ en -). Gebruik alleen een batterij van het type RVC2-31 (NiMH, 14,4V). Sluit de klep en schroef vast.

Hoe gebruik ik de virtuele muur?

Plaats de virtuele muur op een vlakke ondergrond op dezelfde hoogte als de stofzuiger. Zet de schakelaar op de gewenste stand (Laag: 4 m, Middel: 6 m, Hoog: 8 m). De stofzuiger zal de zone niet betreden. Zorg dat het laadstation zich niet in het signaal bevindt en houd minimaal 3 m afstand.

Waarom stopt de stofzuiger plots en piept hij?

Dit kan komen doordat de ingestelde reinigingstijd voorbij is of er een foutmelding is. Controleer op foutcodes op het display van de afstandsbediening. Ook kan de stofzuiger vastzitten of een obstakel tegenkomen. Zet het apparaat uit en weer aan, of raadpleeg de foutmeldingen.

Hoe kan ik de stofzuiger terug naar het laadstation sturen?

Druk op de CHARGE-toets op de afstandsbediening of op het bedieningspaneel van de stofzuiger. De stofzuiger zoekt automatisch het laadstation. Zorg dat er vrije ruimte is van 50 cm aan weerszijden en 3 m voor het laadstation.

Kan ik de dweil gebruiken?

Ja, bevestig de dweilhouder aan de onderkant van de stofzuiger en klik de dweil erop. De stofzuiger kan hiermee droog of licht vochtig dweilen. Maak de dweil na gebruik schoon. Let op: gebruik de dweil niet op tapijt.

GEBRUIKSAANWIJZING RVC3N QUIGG

Lees aandachtig alle instructies - bewaar deze handleiding voor latere raadpleging.

1 GARANTIE 3
2 RECYCLAGE INFORMATIE 6
3 VEILIGHEIDSVOORSCHRIFTEN 7
4 ONDERDELEN 10
5 CONTROLE PANEEL 10
6 ONDERDELEN APPARAAT 10
7 INSTALLATIE VAN HET OPLAADSTATION 11
8 PLAATSEN , VERWIJDEREN EN SCHOONMAKEN VAN HET STOFOPVANGBAKJE	12
9 PLAATSEN , VERWIJDEREN EN SCHOONMAKEN VAN DE VLOER - EN ROLBORSTEL	13
10 PLAATSEN , VERWIJDEREN EN SCHOONMAKEN VAN DE VERSCHILLENDE WIELEN	14
11 SCHOONMAKEN VAN DE SENSOR EN INFRAROODONTVANGER 15
12 VERVANGEN VAN DE BATTERI J VAN DE STOF ZUIGER 15
13 VERVANGEN VAN DE BATTERI J VAN DE VIRTUELE MUUR	15
14 VERVANGEN VAN DE BATTERI J VAN DE AFSTANDSBEDIENING	16
15 AFSTANDSBEDIENING	16
16 GEBRUIK VAN DE AFSTANDSBEDIENING	17
17 GEBRUIK	18
18 LAADSTATION	21
19 VIRTUELE MUUR	22
20 OPLOSSEN VAN PROBLEMEN	24
21 BESTELFORMULIER	27

1. WAT TE DOEN ALS UW TOESTEL NIET MEER WERKT?

(Bewijs en kassabon zorgvuldig bewaren, voor het geval van de garantie gebruik wordt gemaakt)

Apparaat : ROBOTSTOFZUIGER Type : RVC3N

Garantietermijn : 36 maanden vanaf de koopdatum volgens kassabon.

(kassabon s.v.p. bij dit bewijs voegen)

Service bedrijf :

BENCO INTERNATIONAL NV

Tel:[phone]

WWW.PRIMO-ELEKTRO.BE

Verkocht door Aldi-filiaal : ....

Straat :....Plaats :....

Naam van de koper : ....

Straat : ....

Postcode : ....... Plaats : ....

Tel : ....

Handtekening van de koper :

GARANTIEVOORWAARDEN

Geachte klant,

Onze producten zijn aan een strenge kwaliteitscontrole onderworpen. Wanneer desondanks een van onze producten onverhoopt niet naar behoren functioneert, verzoeken wij u zich tot onze servicedienst te wenden. Ook kunt u contact opnemen met onze servicehotline. Wij zijn u graag van dienst. Ten aanzien van het door u bij Aldi gekochte product heeft u recht op garantie conform de onderstaande bepalingen, zulks onverminderd eventuele overige u toekomende rechten :

1. De aanspraak op garantie bestaat tot drie jaar na aankoopdatum. De garantie is beperkt tot materiaal- en fabricagefouten en geeft u recht op herstel van deze gebreken of vervanging van het betreffende product zonder dat hieraan voor u kosten zijn verbonden.
2. Een beroep op de garantie moet telkens binnen redelijke termijn na bekendheid van u met het gebrek worden ingeroepen. Het inroepen van enige garantie na afloop van de garantietermijn is niet mogelijk, tenzij het een gebrek betreft dat binnen twee maanden na afloop van de garantietermijn wordt gereclameerd.

Wij wijzen u erop, dat onze garantie vervalt in geval van oneigenlijk of ondeskundig gebruik van het product, niet inachtneming van de geldende veiligheidsvoorschriften, het gebruik van geweld ten aanzien van het product of ingrepen ten aanzien van het product die zijn uitgevoerd door anderen dan onze servicedienst.

Gebreken die niet of niet langer onder de garantiepalingen vallen, worden door onze servicedienst alleen verholpen tegen vergoeding van de hieraan verbonden kosten. Indien u hiervan gebruik wenst te maken, verzoeken wij u het product aan onze servicedienst te zenden.

ANTWOORDKAART

NAAM ....

ADRES ....

POSTCODE .... PLAATS ....

TEL : ....

DEFECT :

2. RECYCLAGE INFORMATIE

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycleerd. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. voor meer details in verband met het recycleren van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Het verpakkingsmateriaal is recycleerbaar. Behandel de verpakking milieubewust.

3. VEILIGHEIDSVOORSCHRIFTEN

Om het risico op brand, elektrische schokken of letsel aan personen bij het gebruik van uw apparaat te voorkomen, volg de elementaire voorzorgsmaatregelen, waaronder de volgen-de:

• Dit toestel mag gebruikt worden door kinderen vanaf 8 jaar en door personen met een fysieke, sensoriele of mentale beperking of gebrek aan ervaring en kennis indien deze personen toezicht krijgen of instructies hebben gekregen over het gebruik van het toestel op een veilige manier en dat ze ook de gevaren kennen bij het gebruik van het toestel.
• Kinderen mogen niet met het toestel spelen.
• Onderhoud en reiniging van het toestel mag niet gebeuren door kinderen, tenzij ze ouder zijn dan 8 jaar en toezicht krijgen.
• Houd het toestel en het snoer buiten het bereiken van kinderen, jonger dan 8 jaar.
• Wanneer het elektrisch snoer beschadigd is, moet het vervangen worden door de fabrikant, zijn dienst naverkoop of een gelijkaardig gekwalificeerd persoon, om ongelukken te voorkomen.
• Opgelet : het toestel mag niet gebruikt worden met een externe timer of een aparte afstandsbediening.
• Lees deze handleiding volledig door voordat u het toestel in gebruik neemt
• Dit product is NIET voor buitengebruik, enkel voor binnenshuis.
• Dit product is een elektronisch apparaat, laat het niet in contact komen met water, gebruik het niet in een vochtige omgeving. Deze maatregel is om te voorkomen dat de

elektronische onderdelen beschadigen.

• Voordat u het toestel gebruikt, zorg voor een opgeruimde vloer, U dient alle objecten, die in de borstel of in de luchtinlaat aan de onderkant kunnen verstrikt raken, te verwijderen. Enkele voorbeelden hiervan zijn: kleding, elektrische draden, telefoondraden, gordijnen, losse franjes of dikke voetmatten. Deze objecten kunnen ervoor zorgen dat vb lampen omvallen of apparaten van de tafel getrokken worden. Vermijd deze ongevallen door de objecten te verwijderen en breuk aan het toestel, vloer of personen te voorkomen.
• Het is verboden op het toestel te staan of te zitten. Hou vooral kinderen en huisdieren in de gaten, om schade aan het toestel en verwondingen aan kinderen of huisdieren te voorkomen.
• Gebruik het toestel niet om brandende voorwerpen op te zuigen (vb sigaret of brandende lucifer).
• Gebruik het toestel niet om ontvlambare vloeistoffen zoals benzine op te zuigen
• Om breuk te voorkomen aan het zuigergedeelte, zorg ervoor dat de ventilatie kanalen aan de bovenzijde van het toetstel vrij zijn.
• Als het toestel voor langere tijd niet in gebruik is, dient u het toestel uit te schakelen via de AAN/UIT toets.
• Bij het vervangen van een batterij, dient u gebruik te maken van een batterij met de juiste specificaties, indien u niet zeker bent hiervan neemt u contact op met de distributeur van het toestel.

• Gebruik de batterij en lader die bij het toestel geleverd werd.
  • Raak de lader niet aan met natte handen.

• Maak het toestel enkel schoon wanneer deze niet aan het laden is en verwijder eerst de batterij.

• Dit toestel is geschikt om te gebruiken in de huishoudelijke omgeving en in gelijkaardige omgevingen zoals :

- Keukenhoek voor personeel van winkels, kantoren en andere gelijkaardige professionele omgevingen.

• Boerderijen
• Hotel- en motelkamers en andere omgevingen met een residentieel karakter.
• Gastenkamers, of gelijkaardige

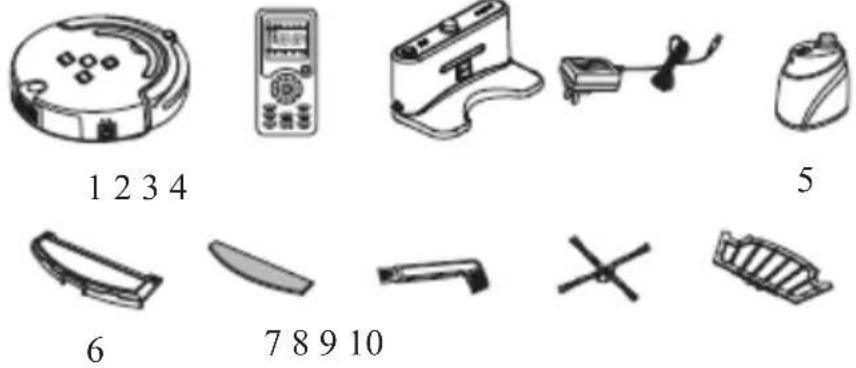

4. ONDERDELEN

1. Apparaat
2. Afstandsbediening
3. Herlaadstand
4. Adapter
5. Virtuele muur
6. Bevestiging dweil
7. Dweil
8. Stofborstel
9. Zijborstel
10. Stofffilter

5. CONTROLE PANEEL

1. UV toets
2. Toets om te starten of te stoppen met stofzuigen
3. Toets om de stofzuiger naar het laadstation te laten terugkeren
4. Stroom en oplaad-indicatielampje


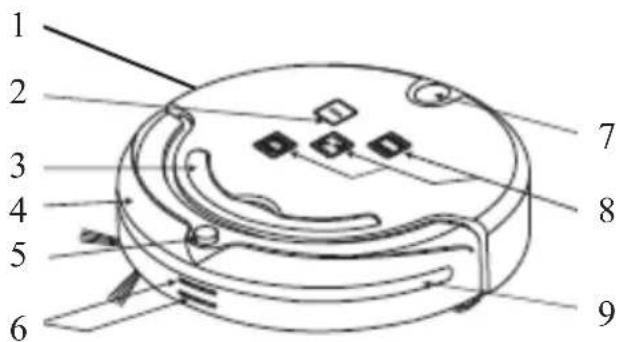

1. Aan/uit schakelaar
2. Stroom- en oplaadindicatielampje
3. Handvat
4. Bumper
5. Infrarood ontvanger
6. Oplaadelektroden
7. Knop voor het openen van het stofopvangbakje
8. Controle toetsen
9. Sensor

Onderkant:

1. Wieltje vooraan
2. Grondsensor
3. Batterij compartiment
4. Zijdelingse schoonmaakborstel
5. Grondsensor
6. Rechter wiel
7. Aan/uit schakelaar
8. DC ingang
9. UV lamp
10. Linker wiel
11. Vloerborstel
12. Rolborstel
13. Bevestiging dweil
14. Dweil
15. Stofopvangbakje
16. Luchtuitlaat

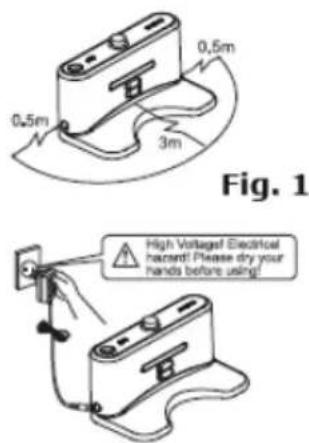

1. Plaats het laadstation op een vlakke harde ondergrond bv. Tegels, parket, kortharig stevig tapijt, tegen een muur of kast,...
2. Zorg ervoor dat aan de linker en rechter kant van het laadstation min. 50 cm vrije ruimte is . Voor het laadstation moet er minstens een vrije ruimte zijn van 3 m (Fig. 1). Als dit niet het geval is, is het mogelijk dat de stofzuiger wanneer hij gaat opladen, het laadstation niet kan vinden.
3. Neem de adapter, steek de stekker in het stopcontact en steek de DC plug in het laadstation (Fig. 2). BELANGRIJK : zorg er steeds voor dat er geen kabels voor of naast het laadstation liggen, deze zouden kunnen geklemd raken tussen de wielen of borstels van de stofzuiger.
4. U kan uw toestel ook rechtstreeks opladen, zonder het laadstation. Plaats hiervoor de DC plug rechtstreeks in de stofzuiger en steek de stekker van de adapter in het stopcontact (Fig. 3).
5. Wanneer u tijdens het gebruik, de stofzuiger wil opladen, drukt u op de "charge" knop van het toestel of op de afstandsbediening (Fig. 4 & 5). De stofzuiger zal nu automatisch op zoek gaan naar het laadstation.

1. Wanneer de batterij van uw stofzuiger leeg is zal het blauwe indicatielampje op uw stofzuiger beginnen knipperen (Fig. 8). Het toestel zal dan automatisch opzoek gaan naar het laadstation om op te laden.
2. Wanneer u het toestel aanzet zal het indicatielampje 1 maal knipperen en daarna permanent blijven branden, als het lampje blijft knipperen moet u het toestel eerst opladen. Wanneer het toestel volledig opgeladen is zal het indicatielampje blijven branden (Fig. 7).

OPGELET : het is mogelijk dat de stofzuiger het laadstation niet kan vinden, omdat er te veel obstakels rond het laadstation staan. Probeer er voor te zorgen dat de vrije ruimte rond het laadstation zo groot mogelijk is.

Plaatsen en verwijderen

1. Druk op de knop van het stofopvangbakje (fig. 1), om het stofopvangbakje te verwijderen (fig. 2).
2. Druk op het rode knopje bovenop het stofopvangbakje, om het motorblok los te maken (fig. 3).
3. U kan ook nog het luchtuitlaatrooster los maken door de twee tabjes onderaan de motor naar boven te trekken (fig. 4) en dan het rooster naar buiten toe trekken (fig. 5).
4. Trek aan het haakje van de filterhouder om deze uit het stofopvangbakje te schuiven (fig 6.). Verwijder de filter uit de filterhouder om hem schoon te maken of te vervangen (fig. 7).
5. Keer het stofbakje om, haal de dweil van zijn bevestiging, trek dan de bevestiging van de dweil omhoog en trek dan voorzichtig de bevestiging uit de haakjes. (fig 8 & fig 9)

Schoonmaken van het stofopvangbakje en de motor

1. Verwijder het stof uit het stofopvangbakje, maak het bakje verder schoon met een klein borsteltje (Fig.1).
2. Maak de motor schoon met een borsteltje (fig. 2 & 3). Maak de motor niet schoon met water!
3. Wanneer u de luchtuitlaat en de filter verwijdert hebt, kan u het stofopvangbakje schoonmaken in water (fig. 4).
4. Maak de filter schoon met een haardroger of klein borsteltje (fig. 5 & 6).
5. Plaats na het schoonmaken alle onderdelen terug in het stofopvangbakje.

9. PLAATSEN, VERWIJDEREN EN SCHOONMAKEN VAN DE VLOER- EN ROLBORSTEL

Plaatsen en verwijderen

1. Plaats het toestel omgekeerd op een vlakke ondergrond.
2. Schuif de rode vergrendelknop voorwaarts en hef de vergrendelingsbalk van de rolborstel op (fig.1 & 2).
3. Verwijder de rolborstel en vloerborstel (fig. 3).

4. Om de rolborstel en vloerborstel na het schoonmaken terug in het toestel te plaatsen, plaatst u eerst de borstels in de gaatjes aan de gesloten kant. Zorg dat de beide borstels terug op hun plaats zitten, alvorens de vergrendelingsbalk terug te sluiten.

5. Om de zijdelingse borstel te verwijderen, moet u eerst de schroef losmaken, die zich onderaan de borstel bevindt. U kan nu de borstel vervangen of schoonmaken.

Vergeet niet bij het herplaatsen van de borstel, de schroef onderaan de borstel terug vast te maken (fig 4).

Verwijder het haar en stof, dat zich op de rol en vloerborstel bevindt, regelmatig. Dit zal het schoonmaken bevorderen. Verwijder ook het stof dat zich onder de borstels bevindt, u kan hiervoor een borsteltje gebruiken.

Voor vastzittende haren, draadjes of andere voorwerpen rond de rolborstel, kan u een schaar gebruiken om deze voorzichtig los te knippen.

1. Maak de schroefjes los van het linker en rechter wiel, met behulp van een schroevendraaier (fig 1).
2. Neem de wielen uit het toestel en maak ze schoon met een borsteltje (fig 2). Niet schoonmaken met water!
3. Plaats de wielen terug in het toestel en maak de schroefjes terug vast.
4. Verwijder het voorste wieltje door het voorzichtig omhoog te trekken. Maak het schoon en plaats het terug in het toestel, door het stevig terug op zijn plaats te drukken (fig 3).

Maak de sensor en infraroodontvanger schoon met een wattestaafje of zachte doek. De muursensoren bevinden zich vooraan op de bumper van het toestel, de grondensoren bevinden zich onderaan het toestel en de infraroodontvanger bevindt zich bovenaan op de bumper.

Houd de sensoren en infraroodontvanger altijd schoon, om er voor te zorgen dat het toestel zo efficiënt mogelijk werkt.

1. Verwijder de schroeven van het batterijcompartiment met een schroevendraaier (fig 1)en verwijder het batterijdeksel. Neem de batterij uit het compartiment. (fig 2)

2. Wanneer u een nieuwe batterij plaatst, controleer dan altijd of de positieve en negatieve polen op de batterij overeenstemmen met de aanduidingen in het compartiment. Om te voorkomen dat de batterij beschadigd raakt.

3. Om een optimale levensduur van de batterij de verzekeren, plaatst u de stofzuiger best altijd op het laadstation, wanneer u het toestel niet gebruikt.

13. VERVANGEN VAN DE BATTERIJ VAN DE VIRTUELE MUUR

1. Los de schroef op het batterijdeksel.
2. Plaats de batterijen 2 x LR20 op de juiste manier in de virtuele muur.
3. Sluit het batterijcompartiment.
4. Verwijder de batterijen wanneer u het toestel voor langere tijd niet gebruikt.

14. VERVANGEN VAN DE BATTERIJ VAN DE AFSTANDSBEDIENING

1. Open het batterijcompartiment en plaats de batterijen 2 x AAA (fig 1 & 2).
2. Houd ook hier rekening met de postieve en negatieve polen van de batterij.
3. Verwijder de batterijen wanneer u de afstandsbediening voor langere tijd niet gebruikt.

15. AFSTANDSBEDIENING

Display:

1. Signaal zenden
2. Aanduiding van de dag in de week
3. Aanduiding dat de stofzuiger automatisch terug begint te werken wanneer hij volledig opgeladen is
4. Starten met schoonmaken
5. Aanduiding wanneer het toestel op de hoogste snelheid staat
6. Aanduiding wanneer het toestel op de laagste snelheid staat
7. Aanduiding wanneer er iets mis is met het toestel
8. Aanduiding van tijd en error
9. Week aanduiding

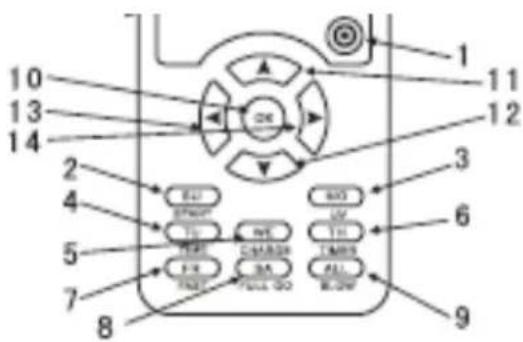

Knoppen:

1. AAN/UIT/ANNULEER toets
2. Start/stop toets en de selectie voor zondag

3. Toets voor de UV lamp en de selectie voor maandag

4. Toets voor het instellen van de tijd en de selectie voor dinsdag

5. Toets voor het opladen en de selectie voor woensdag

6. Toets voor het instellen van de timer en selectie voor donderdag

7. Toets voor de hoogste snelheid te selecteren en selectie voor vrijdag

8. Toets om de stofzuiger automatisch terug te laten werken wanneer hij volledig geladen is en selectie voor zaterdag

9. Toets voor het instellen van de laagste snelheid en selectie voor de hele week

10. Toets om de instelling te bevestigen

11. Toets om de stofzuiger vooruit te bewegen
12. Toets om de stofzuiger achteruit te bewegen
13. Toets om de stofzuiger links te laten draaien
14. Toets om de stofzuiger rechts te laten draaien.

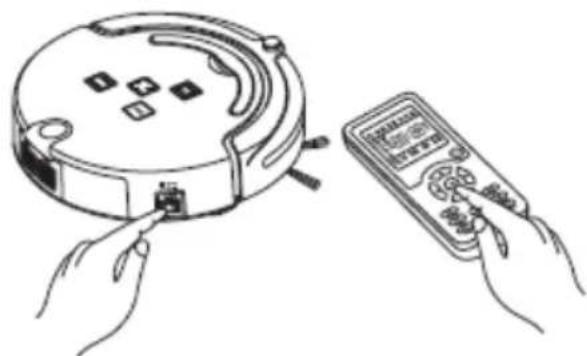

16. GEBRUIK VAN DE AFSTANDSBEDIENING

VOLGENDE 3 STAPPEN ZIJN ERG BELANGRIJK OM UW AFSTANDSBEDIENING OPTIMAAL TE LATEN WERKEN.

1. Bij het eerste gebruik, na het verwijderen van de batterij of na het schoonmaken, is het belangrijk dat u controleert of de verbinding tussen het toestel en de afstandsbediening werkt.

2. Zorg er voor dat het apparaat en de afstandsbediening nog voldoende stroom hebben

3. Zet de stofzuiger uit. Druk op de "OK" toets van de afstandsbediening gedurende meer dan 4 sec. Houdt de "OK" toets ingedrukt en zet nu de stofzuiger aan. Wanneer uw stofzuiger 2 x een signaal laat horen, mag u de "OK" toets loslaten, de verbinding tussen uw toestel en de afstandsbediening is nu bevestigd. AANDACHT : wanneer u geen signaal hebt gehoord, moet u de bovenstaande procedure herhalen.

Opgelet : zet het toestel eerst aan met de “AAN/UIT” toets aan de zijkant van het toestel.

FUNCTIE INFO	RMATIE
START/STOP Om het	toestel aan te zetten drukt u eenmaal op de “START/ STOP”. Als u hier nogmaals op drukt, zal het toestel uitschakelen. Vergeet ook niet om op de zijkant van het toestel de “ON/OFF” schakelaar in te drukken.
Tijd en datum instellen	1. Zet het toestel aan.2. Druk op de “TU/TIME” toets. Op het scherm verschijnt nu de standaard tijd. U kan nu de dag selecteren door op de toetsten “SU”, “MO”, “TU”, “WE”, “TH”, “FR” of “SA” te drukken.3. Druk op het pijltje naar rechts. Op het scherm zal nu het uur beginnen knipperen. Druk op de pijltjes naar boven of beneden om het huidige uur in te stellen.4. Druk opnieuw op het pijltje naar rechts om de minuten in te stellen door middel van het pijltje naar boven of beneden.5. Als u klaar bent met de instellingen drukt u op de “OK” toets. Het toestel geeft 1x een signaal.6. Indien u tijdens de instellingen op de “POWER” toets drukt, annuleert u de instellingen.
TIMER instellingFULL GO instelling	Timer instelling:Daginstelling:1. Zet het toestel aan2. Druk op de “TH/TIMER” toets. Op het scherm bovenaan verschijnen nu alle dagen.3. Selecteer de gewenste dagen door op de afstandsbediening de dagen in te drukken. U kan ze ook allemaal tegelijk selecteren door op de toets “ALL” te drukkenTijdinstelling:4. Druk op het pijltje naar rechts. Het uur zal nu beginnen knipperen. Stel het uur in met behulp van de pijltjes naar boven en beneden.5. Druk opnieuw op het pijltje naar rechts. Nu zullen de minuten gaan knipperen. Stel met behulp van de pijltjes naar boven of beneden de minuten in.6. Als u klaar bent drukt u op de “OK” toets.7. Indien u tijdens de instellingen op de stroomtoets drukt, annuleert u de instellingen.FULL GO instelling:Als u een groot huis heeft, kan u gebruik maken van de “FULL GO” functie. Dit betekent dat het toestel automatisch vertrekt eens volledig opgeladen. Het toestel zal ook tijdig terug naar het laadstation gaan, nog voor de batterij volledig leeg is. Noteer wel dat het toestel pas binnen een bereik van 1 meter met het laadstation zal terugkeren.1. Druk op de “FULL GO” toets. U zal op het scherm van uw afstandsbediening FULL GO zien knipperen.2. Druk op de “OK” toets.3. Het toestel zal automatisch vertrekken als de batterij volledig opgeladen is (5/6 uur laden)Opmerking: U kan de TIMER functie en de FULL GO functie niet gelijktijdig instellen.
Storing weergave Als↑	er zich een storing voordoet gaat u best met uw afstandbediening binnen een bereik van 10m staan met de stofzuiger. Druk op de “START/STOP” toets om te zien waar de storing juist zit. U zal een error code zien verschijnen op het scherm. Uitleg van de codes vind u bij de rubriek “foutmeldingen”.
FAST / SLOW Druk	op de “FAST” of “SLOW” toets om de snelle of trage functie te selecteren. Eens u de keuze gemaakt heeft zal het toestel dit automatisch onthouden.
Uitschakelen/annuleren/stoppen
	1. Druk op de “AAN/UIT” schakelaar aan de zijkant van het toestel. Als het toestel zich in normale functie bevindt, kan je met behulp van deze knop het toestel starten of stoppen.2. Als het toestel in werking is, kan u door op deze toets te drukken de huidige modus stoppen.3. Als u een verkeerde TIMER instelling of FULL GO instelling heeft ingegeven of u wilt deze instelling stoppen, kan u met behulp van deze toets de instellingen verwijderen of terugkeren naar de fabrieksinstellingen.Druk deze toets gedurende 5 sec in om terug te keren naar de fabrieksinstellingen.
OK Nadat u de instellingen ingegeven hebt, dient u op deze toets te drukken om de instellingen te bewaren
FULL GO Nadat de batterij volledig opgeladen is, zal het toestel automatisch en herhaaldelijk beginnen poetsen
CHARGE Als het toestel zich in stand by modus bevindt of aan het werk is, zal het toestel naar zijn laadstation gaan als u deze toets indrukt.
Pijltje naar boven Druk op deze toets en het toestel zal rechtdoor kuisen. Druk op de “AAN/UIT/ANNULEER” toets om te stoppen. Het toestel zal automatisch stoppen bij een obstakel
Pijltje naar beneden Houd deze toets ingedrukt en het toestel zal achteruit kuisen. Als u de toets loslaat zal het toestel stoppen.
Pijltje naar links Houd deze toets ingedrukt en het toestel zal tegen de klok in beginnen draaien. Als u de toets loslaat zal het toestel naar voren gaan. Druk op de “AAN/UIT/ANNULEER” toets om te stoppen. Het toestel zal automatisch stoppen bij een obstakel.
Pijltje naar rechts Houd deze toets ingedrukt en het toestel zal met de klok mee beginnen draaien. Als u de toets loslaat zal het toestel naar voren gaan. Druk op de “AAN/UIT/ANNULEER” toets om te stoppen. Het toestel zal automatisch stoppen bij een obstakel
UV Deze reiniger is voorzien van een UV-lamp die de vloer ontsmet en het is vooral geschikt voor mensen met allergieën of voor woningen met huisdierenDruk op ‘UV’ om de lamp aan of uit te zettenDe UV-lamp zal alleen ingeschakeld worden als de stofzuiger aan het schoonmaken is en uitgeschakeld worden als de stofzuiger niet meer schoonmaakt.De aan/uit-modus van de UV-lamp wordt automatisch opgeslagen

1. U moet zich in een straal van 10m bevinden van het toestel om de afstandsbediening te kunnen gebruiken.
2. Het toestel kan problemen hebben om zijn laadstation terug te vinden in geval van obstakels, complexe situaties of omdat de batterij bijna plat is op het moment dat u op “automatisch herladen” drukt.

18. LAADSTATION

1. Decoratief LED licht
2. Schakelaar voor het decoratief LED licht
3. Stroomindicatie
4. Laadindicatie
5. Signaalzender
6. Positieve laadpool
7. Negatieve laadpool
8. Adapteraansluiting

ONDERDEEL FUNCTIE
Decoratief LED licht	Schakel het decoratief licht in om sfeer te creëren
Schakelaar voor het decoratief LED licht	Druk deze schakelaar in om het licht aan of uit te zetten
Stroomindicatie Het indicatielampje zal oplichten als het laadstation aangesloten is op het elektrisch net. Indien het lichtje niet aan gaat is het laadstation niet correct aangesloten.
Laadindicatie Het indicatielampje zal oplichten als de stofzuiger zich aan het herladen is aan het laadstation.
Signaalzender De signaalzender dient om de stofzuiger naar het laadstation te laten gaan. Zorg er dus steeds voor dat er geen obstakels in de weg staan of dat de zender vuil is.
Positieve en negatieve laadpool	Deze zorgen ervoor dat uw stofzuiger kan herladen. Zorg er dus steeds voor dat deze schoon blijven en dat er geen obstakels in de weg staan. Dit kan het laadproces beïnvloeden.
Adapteraansluiting H	Hierin wordt de adapter aangesloten. U kan ook de adapter rechtstreeks aan de stofzuiger aansluiten, boven de “ON/OFF” knop aan de zijkant. Bij de installatie van het laadstation moet u op volgende puntjes letten:plaats het laadstation stevig tegen een muur.zorg ervoor dat het snoer van de adapter niet in de weg van stofzuiger komt te liggen. Dit om te vermijden dat het snoer zich rond de wielen van de stofzuiger zou draaien.

19. VIRTUELE MUUR

1 schakelaar

A ⏻ uitschakelen

B Laag

C Middel

D Hoog

2 Signaalzender
3 Nabij-infrarood signaal
4 Stroomindicatie

ONDERDEEL FUNCTIE
Schakelaar Door de schakelaar te verschuiven kan u volgende functies selecteren:A In deze positie schakelt u het apparaat uit.B In deze positie zet u het apparaat in de laagste stand dwz een virtuele muur van 4m.C In deze positie zet u het apparaat in de middelste stand dwz een virtuele muur van 6m.D In deze positie zet u het apparaat in de hoogste stand dwz een virtuele muur van 8m.
Signaalzender Aan de hand van de selectie die u maakt met de schakelaar zal via deze zender de virtuele muur verzonden worden.
Nabij-infrarood signaal	Het signaal zorgt ervoor dat de stofzuiger op een afstand van 50 tot 100 cm blijft van de zender.
Stroomindicatie Het indicatielampje zal flikkeren totdat de batterij leeg is

1. Open de klep aan de onderkant van het apparaat en plaats 2x D (LR20) batterijen (niet meegeleverd). Zorg er wel voor dat u de batterijen juist plaatst. Aan de binnenkant staan een “+” en een “−” teken.
2. De levensduur van de batterijen hangt af van de geselecteerd virtuele muur en het

gebruik hiervan. Om de levensduur te verlengen raden wij aan om dit apparaat uit te schakelen indien het niet gebruikt word.

1. Er kan een verschil zitten op de richting van het zendsignaal van de virtuele muur en de ontvangstafstand van de stofzuiger vanwege de omgeving en de snelheid van de stofzuiger. Het verschil zal afhangen van de feitelijke omgeving en het verschil van batterijkracht van de stofzuiger en de virtuele muur.

1. De virtuele muur wordt gewoonlijk geplaatst aan een trap of deuropening.
2. U kan de virtuele muur gebruiken om de stofzuiger te verhinderen om bepaalde ruimtes binnen te gaan.
3. Zorg ervoor dat er geen obstakels in het zendsignaal komen. Dit kan de werking beïnvloeden.

OPGELET:

1. Zorg ervoor dat u de virtuele muur op hetzelfde grondniveau plaatst.
2. Controleer eerst of de stofzuiger effectief niet door het signaal rijd voor u de virtuele muur gebruikt.
3. De afstand tussen de virtuele muur en het laadstation moet meer dan 3m bedragen.
4. Zorg ervoor dat het laadstation zich niet in het infraroodsignaal bevind.

20. OPLOSSEN VAN PROBLEMEN

De stofzuiger werkt niet of kuist slecht

1. Controleer of de schakelaar aanstaat aan de zijkant van het toestel
2. Controleer of het stofreservoir, de filter en de opening proper zijn en of de zijborstel werkt.

De afstandsbediening werkt niet

1. Controleer de status van de batterij van de afstandsbediening.
2. Controleer de status van de batterij van de stofzuiger.
3. Controleer het signaal tussen de afstandsbediening en de stofzuiger.
4. Controleer of de afstandsbediening binnen het beschikbare bereik van het signaal uitzendt.

De stofzuiger herlaad niet automatisch

1. Controleer of de adapter goed is verbonden met het laadstation en of de stroomindicatie van de oplader oplicht.
2. Porbeer het toestel te laten laden rechtstreeks met de adapter.
3. Zorg ervoor dat er geen obstakels zijn voor het laadstation.
4. Gebruik de afstandsbediening om de stofzuiger terug te laten gaan naar het laadstation.

Verhoogd lawaai tijdens het kuisen

1. Maak het stofreservoir en de filter proper.
2. Controleer of de borstel of zijborstel niet vuil zijn.
3. Als het geluid nog steeds te hoog is, kunt u de stofzuiger terugsturen naar de dienst na verkoop.

De stofzuiger stopt plots met reinigen en biept met tussenposes.

1. Controleer of de ingestelde reinigingstijd voorbij is.
2. Controleer of er foutcodes op de display van de afstandsbediening verschijnen.

De stofzuiger rijdt constant achteruit

1. Vermijd het gebruik bij zonlicht of donker gekleurd tapijt.
2. Tik tegen de voorbumper

De stofzuiger is van de trappen gevallen

- Reinig de grond detectievoelers aan de onderzijde en onder de stofzuiger

De stofzuiger kan niet automatisch opladen na een lange tijd niet gebruikt te zijn.

- Gebruik de adapter om eerst volledig op te laden.

De stofzuiger stopt met werken maar er komt geen foutmelding op de display.

- Zeker niet zelf uit elkaar halen. Neem contact op met de dienst na verkoop.

FOUTMELDINGEN
E01 Grond	sensoren Reinig de	sensoren aan de voorkant en onderkant van de stofzuiger
E02 Vloer	en/of rolborstel	Verwijder de vuiligheid zoals haar en draden rond de borstel.
E03 Geen stroom Gebruik de		adapter om te laden. Nadat hij volledig opgeladen is kan u de stofzuiger opnieuw gebruiken
E04 Links	en rechts wiel	Controleer het linkse en rechtse wiel; verwijder eventueel vuiligheid.
E05 Stofreservoir Controleer		of het stofreservoir correct geplaatst is.

Indien u nog steeds storingen hebt contacteer dan uw dienst na verkoop.

BESTELFORMULIER VOOR ROBOT STOFZUIGER RVC3N

Vul het bestelformulier volledig in en stuur het per post op.

BENCO INTERNATIONAL

DOMPEL 9

2200 HERENTALS

	REF AANT	AL EENHEI	DS- PRIJS	TOTAAL
Rechterwiel RVC2-15 7.00 €
Middelste borstel RVC2-16 8.00 €
Middelste rubber borstel	RVC2-17 7.00 €
Laadstation RVC2-18 15.00 €
Stofreservoir RVC2-2 10.00 €
Virtuele Muur RVC2-20 10.00 €
Afstandbediening RVC2-21 8.00 €
Linkerwiel RVC2-29 7.00 €
Batterij RVC2-31 25.00 €
Adapter RVC2-32 15.00 €
Filter stofreservoir	RVC2-FIL		5.00 €
verzendkosten		1	8.75 €	8.75 €
TOTAAL

De betaling dient voorafgaandelijk te gebeuren per overschrijving

IBAN BE02 5522 9550 0040

BIC/SWIFT GKCCBEBB

(met vermelding QUIGG-RVC3N + REF)

Voor een snellere afhandeling van uw bestelling kan u ook bestellen via onze webshop op www.primo-elektro.be

NAAM

ADRES

TEL

DATUM + HANDTEKENING

QUIGG.

WWW.PRIMO-ELEKTRO.BE

RVC3N
