Producttype	Wasdroger (condensdroger)
Merk	Indesit
Model	D 1060
Afmetingen (H x B x D)	85 x 60 x 60 cm
Gewicht	42 kg
Energieklasse	C
Capaciteit	6 kg
Trommelinhoud	120 liter
Programma's	Katoen, Synthetisch, Fijne was, Kreukherstellend, Drooggraadkeuze
Functies	Startuitstel (tot 9 uur), Anti-kreuk na einde cyclus
Droogresultaat	Kastdroog, Strijkdroog, Extra droog
Aansluiting	230 V ~ 50 Hz, 10 A
Vermogen	2500 W
Geluidsniveau	65 dB (A)
Waterreservoir	Ja, met leegindicator
Pluizenfilter	Ja, eenvoudig te reinigen
Condensor zelfreinigend	Nee, handmatig reinigen vereist
Veiligheid	Kinderslot, oververhittingsbeveiliging
Onderhoud	Filter na elke cyclus reinigen, condensor periodiek reinigen
Reserveonderdelen	Verkrijgbaar bij erkende Indesit servicecentra
Repareerbaarheid	Repareerbaar met standaard gereedschap, onderdelen beschikbaar
Garantie	2 jaar fabrieksgarantie

Veelgestelde vragen - D 1060 INDESIT

Hoe vaak moet ik het pluizenfilter van de Indesit D 1060 schoonmaken?

Het pluizenfilter moet na elke droogcyclus worden gereinigd om optimale prestaties te garanderen.

Wat betekent de foutmelding 'Waterreservoir vol' bij de D 1060?

Deze melding geeft aan dat het waterreservoir leeg moet worden geleegd. Leeg het reservoir en plaats het terug.

Kan ik de Indesit D 1060 aansluiten op een verlengsnoer?

Het wordt afgeraden een verlengsnoer te gebruiken. Sluit de droger rechtstreeks aan op een geaard stopcontact.

Hoe kan ik de trommelverlichting van de D 1060 vervangen?

De trommelverlichting moet worden vervangen door een erkende technicus. Raadpleeg de handleiding voor veiligheidsinstructies.

Waarom duurt het droogprogramma langer dan normaal?

Mogelijke oorzaken: verstopte condensor, te volle trommel, of een pluizenfilter dat niet schoon is. Controleer deze onderdelen.

Heeft de Indesit D 1060 een startuitstelfunctie?

Ja, u kunt de startuitstelfunctie gebruiken om de droger tot 9 uur later te laten starten.

Kan ik de droger in een kleine ruimte plaatsen?

Zorg voor voldoende ventilatie rondom de droger. Houd minimaal 5 cm ruimte aan de zijkanten en achterkant.

Wat is het maximale gewicht dat ik in de D 1060 kan drogen?

De maximale capaciteit is 6 kg droog wasgoed. Overschrijding kan leiden tot slechte droogresultaten.

Hoe reinig ik de condensor van de Indesit D 1060?

Verwijder de condensor en spoel deze af met lauw water. Laat goed drogen voordat u hem terugplaatst.

De droger stopt tijdens het programma. Wat kan ik doen?

Controleer of het waterreservoir vol is, of de filter schoon is, en of het apparaat niet oververhit is. Reset indien nodig.

GEBRUIKSAANWIJZING D 1060 INDESIT

Deze droger vereist geen bijzondere installatie. Om tot een optimale werking en juiste installatie van het apparaat te komen, dient men onderstaande aanwijzingen te volgen:

■ Het apparaat moet waterpas en wiebelvrij opgesteld worden. De droger is uitgerust met 4 verstelbare voetjes waarmee vloeroneffenheden opgevangen kunnen worden.
■ Zorg ervoor dat de droger een goede luchtaan- en luchtalvoer heeft. De openingen in de plint mogen onder geen enkele voorwaarde afgedicht worden.
■ De droger kan 'warme lucht van 60 graden celcius uitblazen. Zorg ervoor dat er in de nabijheid van de machine zich geen stoffen bevinden die een dergelijke luchttemperatuur niet kunnen verdragen.
■ De omgevingstemperatuur, met de droger in werking, mag niet hoger zijn dan 35 graden celsius. Zet anders een deur of raam open.
■ Het vertrek waarin de droger zich bevindt, mag niet stoffig zijn.

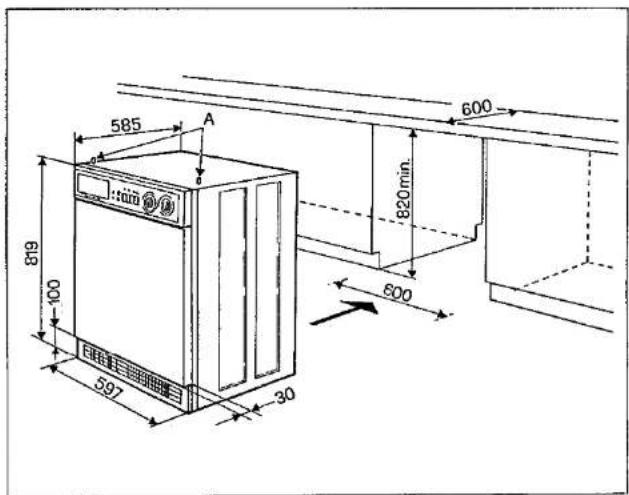

INBOUW

Om de droger in te kunnen bouwen dient men alsvolgt te handelen:

1. Trek de stekker uit het stopkontakt.
2. Draai de twee schroeven los die zich aan de achterkant van het bovenblad bevinden.
3. Druk het bovenblad naar achteren tot het niet verder kan.
4. Til het bovenblad omhoog en verwijder het.
5. Draai de twee plastic nokken (A) die zich aan de zijkanten bevinden, los.
6. Plaats de droger in zijn nis en zorg voor een uitlijning met het blok. Zorg ervoor dat de droger volledig bedekt wordt door het werkblad.

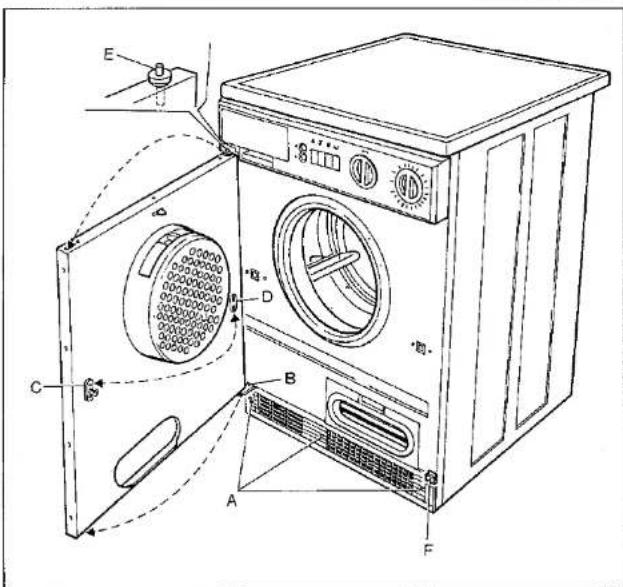

HET OMZETTEN VAN DE DEUR

De droger wordt standaard geleverd met een linksdraaiende deur. Indien noodzakelijk kan de deur rechtsdraaiend gemaakt worden. Hiertoe dient U alsvolgt te handelen:

1. Leg de droger voorzichtig achterover (rugzijde).

2. Verwijder de plint door de 3 schroeven (A) los te draaien.

3. Draai de 2 schamierschroeven los van de onderste scharnier (B) en schuif het omlaag.

4. Verwijder de deur en leg deze opzij.
5. Verwissel de onderdelen (C) (haak) en (D) (plaatje).
6. Verplaats de pennen (E) naar de andere kant.
7. Draai de schroeven los waarmee de onderste scharnier (B) is bevestigd. Let op dat de schroeven bij het verwijderen niet in de droger vallen.
8. Plaats scharnier (B) naar het onderste, rechter gedeelte van de droger zonder de schroeven vast te draaien.
9. Deur aanbrengen.

- Steek vooraf bovenste pen (E) in zijn zitting.

- Steek onderste pen (E) in de zitting van onderscharnier (B).

- Deur uitlijnen'en schroeven van schamier (B) aandraaien na de deur zo hoog mogelijk gehouden te hebben.

1. Breng de plint weer aan na de plastic nok (F) verwijderd te hebben.

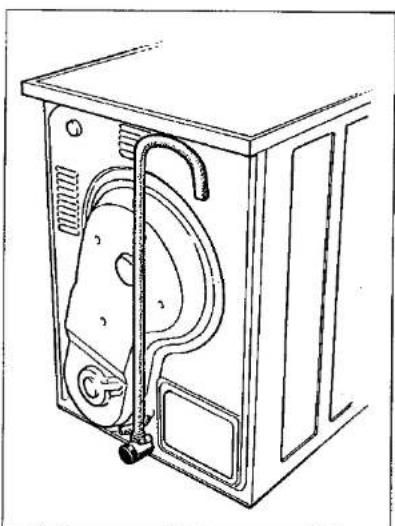

CONDENSWATER AFVOER

Het condenswater dat tijdens het drogen ontstaat, wordt automatisch opgevangen in een tank die zich in de machine bevindt en die na elke cyclus geledigd moet worden.

Wanneer de droger naast een gootsteen of afvoer- kanaal geplaatst wordt, dan kan de droger hierop aangesloten worden, waardoor het condenswater d.m.v. een afvoerslang recht-streeks naar buiten afge- voerd kan worden. Deze slang kan separaat besteld worden bij onze Technische Dienst (zie voor adressen en/of telefoonnummers elders in dit boekje)

Belangrijk : maak uitsluitend gebruik van voorgeschreven afvoerslang.

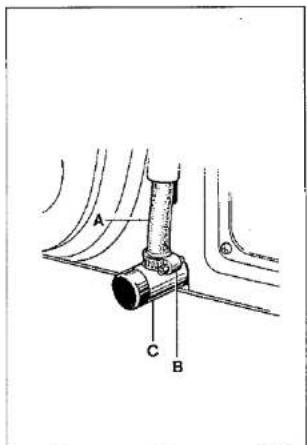

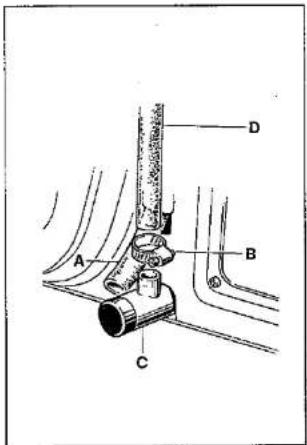

1. Klemband (B) losdraaien.
2. Slang(A) lostrekken van pijpje (C) zonder deze naar binnen te drukken.
3. In pijpe (C), nieuwe slang (D) steken om het water naar buiten af te voeren.
4. Slang d.m.v. klemmetje (B) goed bevestigen.

Let op: het uiteinde van de afvoerslang mag zich niet hoger dan 1,2 m. vanaf de grond bevinden. Let erop dat er in de pijp of slang geen knikken ontstaan waardoor het afvoeren van water belemmerd wordt.

Het apparaat moet op 220 V - 50 HZ aangesloten worden. Omdat het opgenomen vermogen 2,8 kW is, moet het apparaat gezekerd worden met 16 A. Het apparaat moet aangesloten worden op randaarde, zoals door de wet bepaald.

DE FABRIEK KAN NIET AANSPRAKELIJK GESTELD WORDEN VOOR SCHADE AAN MENSEN EN/OF ZAKEN, VOORTVLOEIEND UIT INSTALLATIES DIE NIET CONFORM DE WETTELIJKE VOORSCHRIFTEN ZIJN UITGEVOERD.

WASGOEDBELADINGEN

Capaciteit

• katoen/linnen: 5 kg
• tere weefsels : 2,5 kg

Voorbeelden van gewichten van kledingstukken; samengesteld uit katoen. Het gewicht moet als indikatief beschouwd worden :

badjas	1200 gram	tafelkleed	270 gram
bachandoek	220 gram	servet	120 gram
keukendoek	100 gram	blouse	120 gram
2-persoons laken	1300 gram	overhemd	200 gram
1-persoons laken	700 gram	nachthemd	200 gram
kussensloop	250 gram	pyjama	500 gram
dekbedhoes	1100 gram

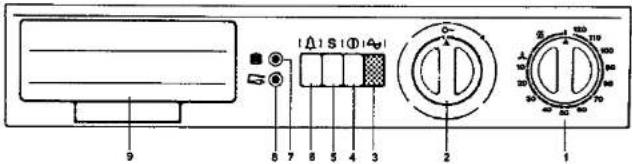

BEDIENINGSPANEEEL

1. Timerknop
2. Deuropener
3. Signaallampje van de voeding
4. Hoofdschakelaar
5. Toets voor tere weeisels
6. Akoestische signaaltoets
7. Signaallampje voor de schoonmaak van het filter
8. Signaallampje van de condenswatertank
9. Condenswatertank

SORTEREN VAN HET WASGOED

Wij raden U aan de binnentrommel met een natte doek af te nemen voordat de machine voor de eerste keer in gebruik wordt genomen. Dit om stofafzettingen te verwijderen.

Stop nooit in de droger:

■ wollen stukken.
■ te tere weefsels zoals gordijnen, panty's etc.
■ geplastificeerde of met rubber bewerkte kledingstukken.
■ kledingstukken die voor het drogen zijn schoongemaakt met ontvlambare produkten.
■ druipnat ongecentrifugeerd wasgoed.

Het drogen gebeurt gelijkmatiger wanneer de kledingstukken die uit de wasautomaat komen uit elkaar worden gehaald. Dit geldt in het bijzonder voor grote stukken. Sorteer het wasgoed naar afmeting, soort weefsel en drogingsgraad. Trek ritsen dicht, knoop veters vast en knoop hoczen dicht.

Stop er geen nat wasgoed meer bij wanneer het droogprogramma reeds begonnen is. Hierdoor wordt de drooglijd langer en de droogresultaten slechter.

ENERGIEBESPARINGEN

Om tijdens het drogen tot een minimaal energieverbruik te komen, raden wij U aan onderstaande aanwijzingen te volgen :

• machine beladen met maximaal voorgeschreven hoeveelheid wasgoed.
• centrifugeer het wasgoed met het hoogst mogelijke toerental; 800 toeren of meer.
• maak het filter schoon na elke droogcyclus.
• houdt de condensor schoon.

In de droger mag men uitsluitend gecentrifugeerd wasgoed stoppen.

Hoe hoger het centrifugetoerental is, hoe korter de droogtijd en hoe lager het energieverbruik zal zijn.

DE DROGER MAG UITSLUITEND GEBRUIKT WORDEN VOOR WASGOED DAT ALLEEN IN WATER IS GEWASSEN.

DROOGTIJD

SOORT WEEFSEL		BELADING	DROGINGSGRAAD	DROOGTIJD
katoenen linnen weefsels	VOL VERMOGEN	volle belading5 kg	kastdroog[IMAGE]strijkdroog [10x78]	80 - 100 min.60 - 80 min.
		halve belading	kastdroog [3x27]- - -strijkdroog [4430]	40 - 50 min.30 - 40 min.
synthetische tere weefsels acryl weefsels	DRUK TOETS <S> IN	volle belading2,5 kg	kastdroog [52W6][IMAGE]	35 - 45 min.
		halve belading	kastdroog [7B-8][IMAGE]	25-30 min.
ventilatie met koude lucht[IMAGE]10 min.

Om de trommel en mantel schoon te maken raden wij u het gebruik van bijtende en/of schurende middelen af.

Lakbeschadigingen/krassen dient u onmiddellijk bij te werken om te voorkomen dat ze gaan roesten.

Roestvorming komt nimmer in aanmerking voor garantie.

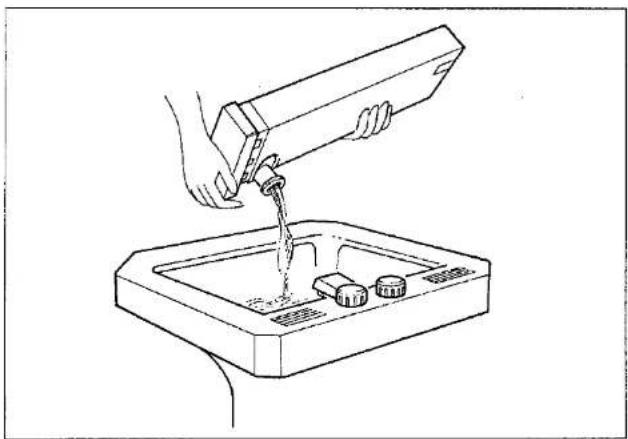

HET LEDIGEN VAN DE CONDENSWATERTANK

Deze handelingen kunnen ook tijdens het droogprogramma plaatsvinden.

• Trek voorzichtig de tank uit de machine en houdt deze recht om morsen te voorkomen.
• Trek het pijpje uit het loosgat en iedig de bak. Vervolgens stopt U de tank weer in de machine tot hij niet meer verder kan.

De tank moet na elke cyclus geledigd worden. Wanneer de tank niet geledigd wordt, dan zal bij een volle tank een automatisch systeem het droogproces afbreken en het waarschurwingslampje gaat branden. Nu moet de tank geledigd worden en weer in de machine gestopt worden. Na dit gedaan te hebben kan het wel 2 minuten duren voordat de machine het programma hervat.

TIP:

hel water uit de condenstank kan gebruikt worden voor strijkijzers daar dit water niet hard is (filteren is raadzaam).

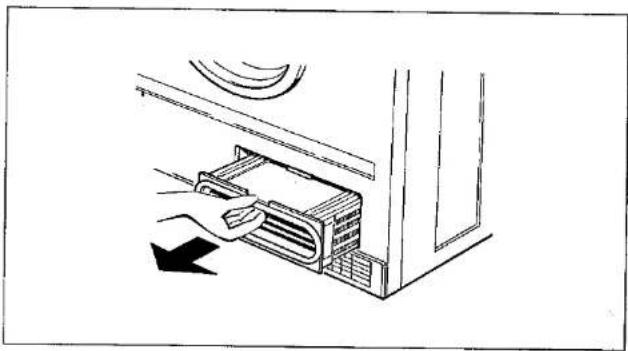

SCHOONMAAK VAN DE CONDENSOR

De schoonmaak van de condensor moet af en toe plaatsvinden. Wanneer de droger regelmatig gebruikt wordt, dan dient de condensor 3 à 4 keer per jaar schoongemaakt te worden.

- Trek de condensor uit de machine.

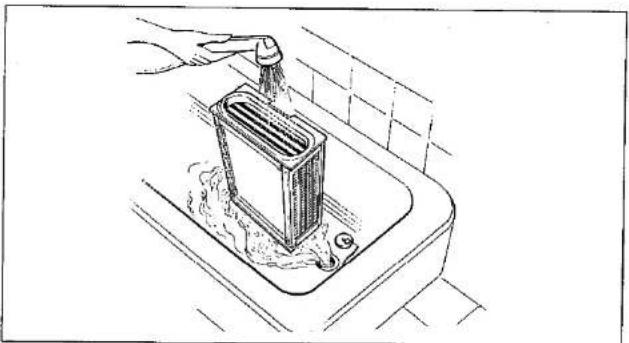

- Was deze onder de kraan af en borstel hem schoon.

- Plaats hem terug in de machine.

WERKING

Na het wasgoed gesorteerd te hebben, kunt U het in de droogtrommel stoppen. Kies het gewenste drocgprogramma.

- Draai de timerknop met de wijzers van de klok tot het pijltje tegenover de gewenste drooglijd komt te staan.
- Bij het drogen van synthetische en tere woef-sels dient U toets S in le drukken.
- Wanneer U gewaar-schuwd wilt worden zodra de machine aan het einde van het programma is, dient U deze toets in te crukken.
- Druk nu op deze toets om de machine in werking te stellen, het lampje gaat branden.
Om een gelijkmatig droogproces te verkrijgen, draait de trommel tijdens het drogen 2 kanten op. De vochtigheid condenseert en wordt in de daarvoor bestemde bak opgevangen.

Na het verstrijken van de droogtijd treedt er automatisch een ventilatieperiode in van 10 min. Vervolgens volgt een periode van 30 min. anti-kreuk.

Gedurende deze fase draait de trommel met tussenpozen. Indien U de waarschuwingstoets heeft ingedrukt, klinkt er een bel wanneer deze fase is beeindigd.

Om fixatie van de plopien te voorkomen, wordt het wasgoed dat voortdurend in beweging is, met een koude stroom lucht doorgeblazen.

Aan het einde van de antikreuk periode staat de timerknop op de STOP positie

Het waarschuwingslampje gaat branden. U moet nu het filter schoonmaken.

Schakel de machine uit door de hoofdschakelaar in te drukken.

Het lampje van de voeding gaat uit. - Open de deur door aan de ontgrendelknop te draaien.

Het wasgoed kan na iedere fase uit de machine gehaald worden.

Mocht het wasgoed nog enigzins vochtig zijn, stel dan een extra droogtijd in.

SCHOONMAAK EN ONDERHOUD

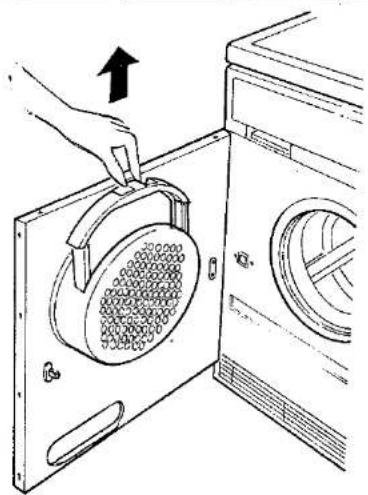

HET REINIGEN VAN HET FILTER

Na elke droogcyclus moet het filter, dat zich aan de binnenkant van de deur bevindt, gereinigd worden. Verwijder het filter door het omhoog te trekken, maak het schoon en plaats het weer in zijn zitting.

Na de eerste programma's zult U verbaasd zijn over de hoeveelheid pluizen die U bij het filter zult aantreffen. Wij maken U erop attent dat dit wijst op een normale slijfage van het wasgoed en niet op een storing van de machine. Wanneer men op de hand wast of in de machine, laten zeer kleine weefels los die aan het wasgoed blijven kleven; in een droger zorgt de ventilatie voor het ophopen van deze deeltjes bij het filter.

Na elke cyclus dient de rubberen deurafdichting d.m.v. een vochtige doek afgenomen te worden. Tevens dient U de pluizen van de rubberen afdichting van de condensor te verwijderen.

Voordat men aan andere schoonmaakhandelingen begint, dient men de machine af te koppelen van het elektrische net.

HOE TE HANDELEN

Wanneer uw droger niet goed werkt, controleer dan of:

• de stekker in het stopkontakt zit.
• de hoofdschakelaar goed ingedrukt is.
• de deur goed gesloten is.
• de condenswatertank geledigd is en goed in de machine zit.
• het filter goed zit.
• de stoppen niet doorgeslagen zijn.

Wanneer de droogresultaten niet bevredigend zijn, controleer of:

• het filter goed schoon is.
• de belading niet te hoog is.
• het wasgoed goed gesorteerd is.
• geen gebruik is gemaakt van een verkeerd programma (S-toets I)

TECHNISCHE GEGEVENS	CAPACITEIT		5 kg
	AFMETINGEN	breedie diepte hoogte	60 cm 58,5 cm 85 cm
	VOEDING		220V-50Hz
	ZEKERING		16 A
	MAX. OPGENOMEN VERMOGEN		2800 W
	MOTOR		200/75/25 W
	VERWARMINGSELEMENT		2500 W

GARANTIEBEWIJS

(alleen geldig indien op de datum van aankoop door de leverancier ingevuld)

Type nr.:

Serienummer.

Datum van aankoop:

Eigenaar:

Acres:

Plaats:

Firmastempel en handtekening leverancier:

Indesit apparatuur wordt met zorg en loewijding vervaardigd door vakmensen. Tijdens en na het fabrikageproces worden verschillende kontroles uitgevoerd. Mochten zich binnen 1 jaar na de aankoopdatum van dit apparaat toch materiaal- of konstruktielouten voordoen (dit ter beoordeling voor Nederland van Indesit Nederland N.V. en voor Belgie van P.v.b.a., Saay S.p.r.l.), dan worden deze kosteloos hersteld als :

- het apparaat normaal is gebruikt volgens de verstrekte gebruiksaanwijzing; - dit garantiebewijs en de aankoopnota worden overlegd.

Herstellingen worden uitgevoerd onder de hierna vermelde voorwaarden :

1. De garanticbepalingen gelden uitsluitend voor gebruik in de Benelux.

2. Tot het uitvoeren van herslekingen zijn uitsluitend de, voor Nederland door Indesit Nederland N.V. en voor Belgie van P.v.b.a. Saey S.p.r.l., aangewezen deskundigen bevoegd.

3. De garantie vervalt, indien enig op het garantiebewijs vermeld gegeven is doorgehaald, verminkt, verwijderd of op andere wijze onfeesbaar gemaakt.

4. De garantie is niet van toepassing

a. Indien aan het apparaal wijzigingen zijn aangebracht, of reparaties zijn verricht door hienoe niet bevoegde personen.

b. op gebreken, ontstaan door onoordeelkundig gebruik of verwaarlozing van het apparaal.

1. Bij vervangen van een defekt onderdeel wordt het vervangen onderdeel eigendom voor Nederland van Indesit Nederland N.V. en voor Belgie van P.v.b.a. Sacy S.p.r.l.

2. Indesit Nederland N.V. cq P.v.b.a. Saey S.p.r.l. zijn niet aansprakelijk voor kosten en/of gevolgen, van welke aard ook, direkt of indirekt uit een storing, gebrek of onoordeelkundig gebruik van het apparaat voortvloelend.

3. Vervanging van het apparaat of onderdelen van het appareat, verlengt de garantietermijn niet.

4. Beschadigingen aan het apparaat, die zijn ontstaan gedurende het vervoer, vallen niet onder de garantie. Indesit Nederland N.V. cq P.v.b.a. Saey S.p.r.l. aanvaarden hiervoor geen aansprakelijkheid en verwijzen voor mogelijk verhaal naar de lautste vervoerder van het apparaat of naar de verzekeringsmaatschappij die de transportsbach dek.

5. Voor (een) aangevraagd(e) en tevoren aangekondigd(e) bezoek(en), waarbij de aanvrager niet thuis wordt getroffen, worden voornikosten in rekening gebracht.

6. Op koel- en vriesapporatuur geldt voor de compressor sen aflopende garantieformijn tot maximaal 3 jaar.

Kosten compressor worden berekend als volgt : 1e jaar gratis 2e jaar 50% 3e jaar 75%

1. Ait oversteinkonsig de niet voren gehoemde garantiebepellingen in rekening gebrachte kosten, dienen kontant betaald 1e worden. Bij niet-betaaling van deze kosten vervalt de garantie.

N.B. Indien het apparaat reparatie behoeft, wendt U dan uitsluitend voor Nederland tot indesil Nederland N.V. en voor Belgie tot P.v.b.a. Saay S.p.r.l. De ervaring leer dat reparaties bulton ons om, vaak onvakkundig en duur worden verricht.

Voor aanvragen service in Nederland wordt U verzocht zich uitsluitend te wenden tot onze service-centrale T.D. International B.V. Postbus 173, 3640 AD: Mijdrecht, tel.: [phone] of voor de regio Zwolle en omstreken of ons filiaal te Zwolle, Newtonweg 105-107, 8013 RH Zwolle, tel.: [phone].

voor aanvragen service in Belgie wordt U verzocht zich uitsluitend te wenden tot P.v.b.a. Saey S.p.r.l., Industrielaan 4, 8710 Korrijk-Heule, tel.: [phone].

Mit U dan de volgende gegevens verstrekken:

naam, volledig adres (postcode) en eventueel

telefoonnummer.

typenummer van het apparaat.

een zo nauwkeung mogelijke omschrijving van de storing.

Dit garantiebewijs niet opsturen, maar bij het apparaat houden.

Prijswijzigingen voorbehouden.
