Type product	Wasdroger
Model	CD 200 E
Merk	Indesit
Afmetingen (H x B x D)	85 x 60 x 60 cm
Gewicht	40 kg
Voeding	220-240 V, 50 Hz
Energieklasse	C
Capaciteit	7 kg
Droogsysteem	Condensdroger
Programma's	Katoen, Synthetisch, Fijne was, Kreukherstellend
Timer	Ja
Anti-kreukfunctie	Ja
Pluizenfilter	Ja, reinigen na elke cyclus
Waterreservoir	Ja, legen na gebruik
Kinderbeveiliging	Ja
Oververhittingsbeveiliging	Ja
Onderhoud	Reinig pluizenfilter en condensor regelmatig
Reserveonderdelen	Beschikbaar via Indesit service
Garantie	2 jaar

Veelgestelde vragen - CD 200 E INDESIT

Hoe reinig ik het pluizenfilter van mijn Indesit CD 200 E?

Het pluizenfilter bevindt zich aan de binnenkant van de deur. Verwijder het filter, haal het pluis eraf met de hand of een stofzuiger, en spoel het indien nodig af onder de kraan. Zorg dat het volledig droog is voordat u het terugplaatst. Reinig het filter na elke droogcyclus.

Wat moet ik doen als de droger niet start?

Controleer of de stekker in het stopcontact zit, of de deur goed gesloten is, en of het programma correct is ingesteld. Ook kan de timer op '0' staan. Druk op de startknop. Als het probleem aanhoudt, raadpleeg de handleiding.

Hoe leeg ik het waterreservoir?

Trek het reservoir uit de onderkant van de droger, giet het water weg in een gootsteen en plaats het reservoir terug. Doe dit na elke cyclus om condensproblemen te voorkomen.

Kan ik de droger gebruiken zonder waterreservoir?

Nee, het waterreservoir is essentieel voor de condensdroger. Zonder reservoir kan er water lekken of het apparaat kan stoppen. Gebruik altijd het reservoir of een directe afvoer indien mogelijk.

Wat betekent het lampje 'Filter reinigen'?

Dit lampje geeft aan dat het pluizenfilter gereinigd moet worden. Het knippert na een aantal cycli. Reinig het filter zoals beschreven om optimale droogprestaties te behouden.

Hoe voorkom ik kreuken in mijn was?

Gebruik de anti-kreukfunctie of het programma 'Kreukherstellend'. Haal de was direct na het drogen uit de trommel en vouw het op.

Welke droogprogramma's zijn er?

De CD 200 E heeft programma's voor Katoen, Synthetisch, Fijne was en Kreukherstellend. Kies het juiste programma op basis van het wasvoorschrift.

Kan ik de droger inbouwen?

Ja, de droger is geschikt voor inbouw, maar zorg voor voldoende ventilatie. Raadpleeg de installatie-instructies in de handleiding.

Wat is de maximale capaciteit voor een droogcyclus?

De maximale capaciteit is 7 kg. Overschrijd deze niet om schade aan het apparaat en slechte droogresultaten te voorkomen.

Hoe onderhoud ik de condensor?

Reinig de condensor regelmatig (bijv. elke maand) met een stofzuiger of zachte borstel. Verwijder de condensor zoals aangegeven in de handleiding en spoel hem af met water indien nodig.

GEBRUIKSAANWIJZING CD 200 E INDESIT

Deze droger vereist geen bijzondere installatie. Om tot een optimale working en juiste installatie van het apparaat te komen, dient men onderstaande aanwijzingen te volgen:

■ Het apparaat moet waterpas en wiebelvrij opgesteld worden. De droger is uitge-rust met 4 verstelbare voetjes waarmee vloeroneffenheden opgevangen kunnen worden.
■ Zorg ervoor dat de droger een goede luchtaan- en luchtafvoer heeft. De openingen in de plint mogen onder geen enkele voorwaarde afgedicht worden.
■ De droger kan warme lucht van 60 graden celcius uitblazen. Zorg ervoor dat er in de nabijheid van de machine zich geen stoffen bevinden die een dergelijke lucht-temperatuur niet kunnen verdragen.
■ De omgevingstemperatuur, met de droger in werking, mag niet hoger zijn dan 35 graden celsius. Zet anders een deur of raam open.
■ Het vertrek waarin de droger zich bevindt, mag niet stoffig zijn.

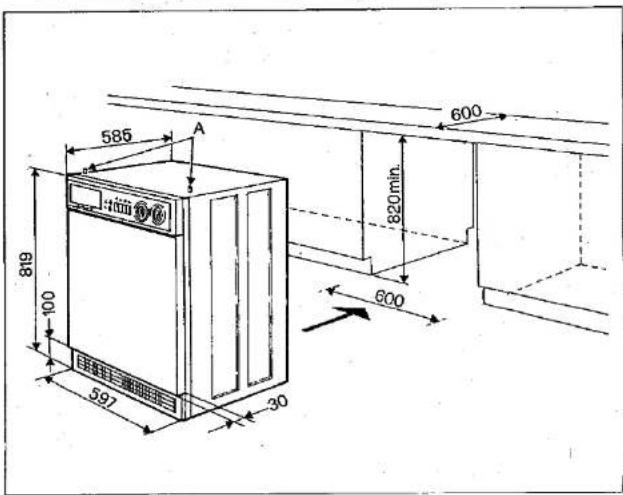

INBOUW

Om de droger in te kunnen bouwen dient men alsvolgt te handelen:

1. Trak de stekker uit het stopkontakt.
2. Draai de twee schroeven los die zich aan de achterkant van het bovenblad bevinden.
3. Druk het bovenblad naar achteren tot het hi
4. Til het bovenblad omhoog en verwijder het.
5. Tij het bovenblad omhoog 17.
6. B. van de two plastic nokken (A) die zich aan de zijkanten bevinden, los.
7. Draai de twee plastic hokken (A) als zich aan het
8. Plaats de droger in zijn nis en zorg voor een uitlijning met het blok. Zorg ervoor dat de droger volledig bedekt wordt door het werkblad.

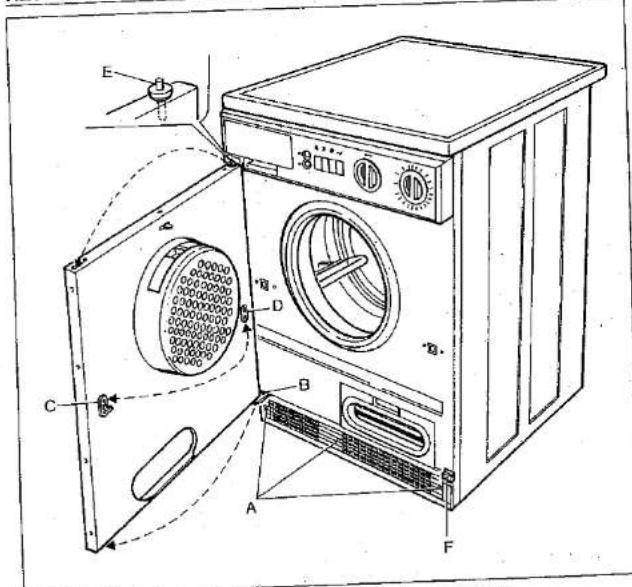

HET OMZETTEN VAN DE DEUR

De droger wordt standaard geleverd met een linksdraaiende deur. Indien noodzakelijk kan de deur rechtsdraaiend gemaakt worden. Hier toe dient U als volgt te handelen:

1. Leg de droger voorzichtig achterover (rugzijde).

2. Verwijder de plint door de 3 schroeven (A) los te draalen.

3. Draai de 2 scharmierschroeven los van de onderste scharnier (B) en schuif het omlaag.

4. Verwijder de deur en leg deze opzij.

5. Verwissel de onderdelen (C) (haak) en (D) (plaatje).
6. Verplaats de pennen (E) naar de andere kant.
7. Draai de schroeven los waarmee de onderste scharnier (B) is bevestigd. Let op dat de schroeven bij het verwijderen niet in de droger vallen.
8. Plaats scharnier (B) naar het onderste, rechter gedeelte van de droger zonder de schroeven vast te draaien.

9. Deur aanbrengen.

10. Steek vooraf bovenste pen (E) in zijn zitting.

11. Steek onderste pen (E) in de zitting van onderschamier (B).

12. Deur uitlijnen en schroeven van schamier (B) aandraaien na de deur zo hoog mogelijk gehouden te hebben.

13. Breng de plint weer aan na de plastic nok (F) verwijderd te hebben.

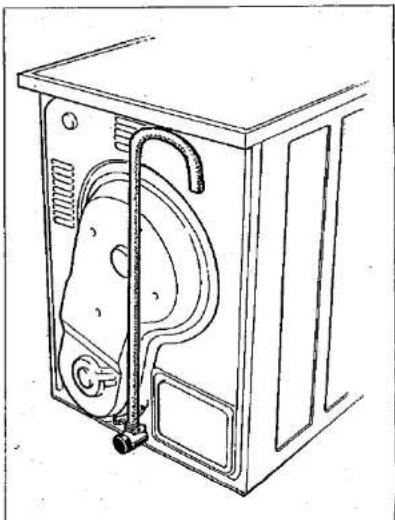

CONDENSWATER AFVOER

Het condenswater dat tijdens het drogen ontstaat, wordt automatisch opgevangen in een tank die zich in de machine bevindt en die na elke cyclus geledigd moet worden.

Wanneer de droger naast een gootsteen of afvoer- kanaal geplaatst wordt, dan kan de droger hiercp aangesloten worden, waardoor het condenswater d.m.v. een afvoerslang recht-streeks naar buiten afge- voerd kan worden. Deze slang kan separaat besteid worden bij onze Technische Dienst (zie voor adressen en/of telefoonnummers gilders in dit boekje)

Belangrijk : maak uitsluitend gebruik van voorgeschreven afvoerslang.

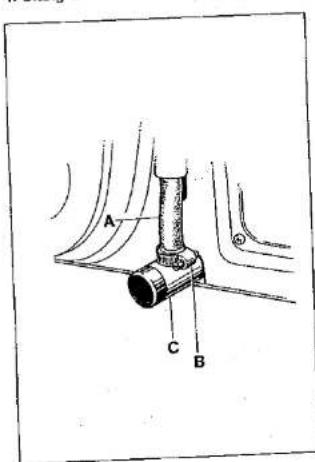

1. Klemband (B) losdraaien.
2. Slang(A) lostrekken van pilpje (C) zonder deze naar binnen te drukken.

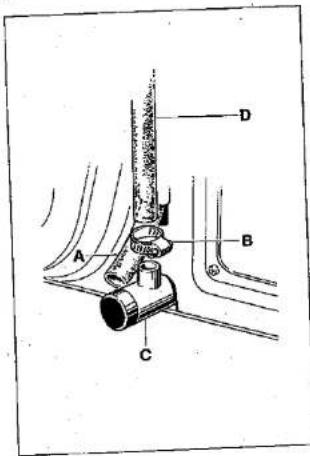

3. In pijpje (C), nieuwe slang (D) steken om het
4. Slang d.m.v. klemmetje (B) goed bevestigen.

Let op: het uiteinde van de afvoerslang mag zich niet hoger dan 1,2 m. vanaf de grond bevinden. Let erop dat er in de pijp of slang geen knikken ontstaan waardoor het afvoeren van water belemmerd wordt.

Het apparaat moet op 220 V - 50 HZ aangesloten worden. Omdat het opgenomen vermogen 2,8 kW is, moet het apparaat gezekerd worden met 16 A. Het apparaat moet aangesloten worden op randaarde, zoals door de wet bepaald.

DE FABRIEK KAN NIET AANSPRAKELJJK GESTELD WORDEN VOOR SCHADE AAN MENSEN EN/OF ZAKEN, VOORTVLOEIEND UIT INSTALLATIES DIE NIET CONFORM DE WETTELIJKE VOORSCHRIFTEN ZIJN UITGEVOERD.

WASGOEDBELADINGEN

Capaciteit

- katoen/innen : 4,5 kg. - tere weefsels : 2 kg.

Voorbeelden van gewichten van kledingstukken; samengesteld uit katoen. Het gewicht moet als indikatief beeschouwd worden :

badjas	1200 gram	tafeikleed	270 gram
badhandoek	220 gram	servet	120 gram
keukendoek	100 gram	blouse	120 gram
2-persoons laken	1300 gram	overhemd	200 gram
1-persoons laken	700 gram	nachthemd	200 gram
kussensloop	250 gram	pyjama	500 gram
dekbedhoes	1100 gram

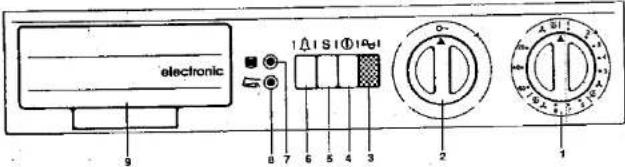

BEDIENINGSPANEEEL

1. Timerknop
2. Deuropener
3. Signaallampje van de voeding
4. Hoofdschakelaar
5. Toets voor tere weefsels
6. Akoestische signaaltoets
7. Signaallampje voor de schoonmaak van het filter
8. Signaallampje van de condenswatertank
   9 Condenswatertank

SORTEREN VAN HET WASGOED

Wij raden U aan de binnentrommel met een natte doek af te nemen voordat de machine voor de eerste keer in gebruik wordt genomen. Dit om stofafzettingen te verwijderen.

Stop nooit in de droger:

■ wollen stukken.
■ te tere weefsels zoals gordijnen, panty's etc.
■ neplastificeerde of met rubber bewerkte kledingstukken.
■ kledingstukken die voor het drogen zijn schoongemaakt met ontvlambare produkten.
■ druipnat ongecentrifugeerd wasgoed.

Het drogen gebeurt gelijkmatiger wanneer de kledingstukken die uit de wasautomaat komen uit elkaar worden gehaald. Dit geldt in het bijzonder voor grote stukken. Sorteer het wasgoed naar afmeting, soort weefsel en drogingsgraad. Trek ritsen dicht, knoop veters vast en knoop hoezen dicht.

Stop er geen nat wasgoed meer bij wanneer het droogprogramma reeds begonnen is. Hierdoor wordt de drooglijd langer en de droogresultaten slechter.

ENERGIEBESPARINGEN

Om tijdens het drogen tot een minimaal energieverbruik te komen, raden wij U aan onderstaande aanwijzingen te volgen :

machine beladen met maximaal voorgeschreven hoeveelheid wasgoed.

• centrifugeer het wasgoed met het hoogst mogelijke toerental; 800 toeren of meer.
• maak het filter schoon na elke droogcyclus.
• houdt de condensor schoon.

In de droger mag men uitsluitend gecentrifugeerd wasgoed stoppen. Hoe hoger het centrifugetoerental is, hoe korter de droogtijd en hoe lager het energieverbruik zal zijn.

DE DROGER MAG UITSLUITEND GEBRUIKT WORDEN VOOR WASGOED DA ALLEEN IN WATER IS GEWASSEN.

B

PROGRAMMA'S

Deze droger beschikt over 8 programma's waarbij de vochtmeting electronisch plaatsvindt en 1 tijdsgestuurd programma zonder electronische meting.

Men kan aldus beschikken over:

• 5 programma's voor normale weefsels (katoen, linnen, etc.)
• 3 programma's voor tere weefsels (gemengde, synthetische weefsels). Voor de volledig synthetische weefsels moet de droogtemperatuur gereduceerd worden door toets in te drukken.

- 1 tijdsgestuurd programma (programmaduur 60 min. max.)

Voor het drogen van volledig synthetische weefsels raden wij U aan altijd toets in te drukken. De droogtemperatuur neemt dan af en de weefsels behouden hun vorm.

Om het gewenste droogprogramma in te stellen, dient U de timerknop met de wijzers van de klok mee te draaien.

Zoals U kunt zien, is de timerknop gemarkeerd met nummers en symbolen. De nummers en graden staan voor de verschillende droogprogramma's en de symbolen

koude lucht ventilatie

anti-kreuk periode

duiden het einde van het programma aan.

9

PROGRAMMA TABEL
SOORT WEEFSEL	BELADING	DROGINGSGRAAD	PROGRAMMA
KATOENEN EN LINNEN WEEFSELS:
Weefsels van dik katoen (bv backamerjassen, bad- handdoeken enz.) GEEN GEBREIDE WEEFSELS	4,5 kg	EXTRA DROOG	1
katoenen weefsels, gebreide weefsels, kinderkleding	4,5 kg	KASTDROOG	2
tafel- en beddengoed	4,5 kg	MATIG VOCHTIG	3
	4,5 kg	STRIJKDROOG	4
	4,5 kg	MACHINEDROOG	5
TERE WEEFSELS: DRUK TOETSIN
hernden, blouses, tere weefsels, gemengde synthetische weefsels	2 kg	EXTRA DROOG	6 + S
	2 kg	KASTDROOG	7 + S
	2 kg hernden	STRIJKDROOG	8 + S
VOLLEDIGE SYNTHETISCHE WEEFSELS: DRUK ALTIJD TOETS
synthetische weefsels (acrylweefsels, niet bestand tegen hoge temperature,) ZEER FIJNE WEEFSELS	2 kg	EXTRA DROOG	6 + S
	2 kg	KAST DROOG	7 + S
TIJDGESTUURD PROGRAMMA:
dikke kledingstukken die nog langer gedroogd moeten worden	4,5 kg	MAXIMALE DROGINGSTIJD: 60 MINUTEN

WERKING

Na het wasgoed gesorteerd te hebben, kunt U het in de droogtrommel stoppen. Kies het gewenste droogprogramma.

- Draai de timerknop met de wijzers van de klok tot het pijltje tegenover de gewenste droogtijd komt te staan.
- Bij het drogen van synthetische en tere weef-sels dient U toets S in te drukken.
- Wanneer U gewaar-schuwd wit worden zodra de machine aan het einde van het programma is, dient U deze toets in te drukken.	[c8WS]
- Druk nu op deze toets om de machine in werking te stellen, het lampje gaat branden.
Om een gelijkmatig droogproces te verkrilgen, draalt de trommei tijdens het drogen 2 kanten op. De vochtigheid condenseert en wordt in de daarvoor bestemde bak opgevangen.

Na het verstrijken van de droogtijd treedt er automatisch een ventatieperiode in van 10 min. Vervolgens volgt een periode van 30 min. anti-kreuk.

Gedurende deze fase draait de trommel met tussenpozen. Indien U de waarschuwingstoets heeft ingedrukt, klinkt er een bel wanneer deze fase is beeindigd.

Om fixatie van de ploolen te voorkomen, wordt het wasgoed dat voortdurend in beweging is, met een koude stroom lucht doorgeblazen.

Het programma stopt automatisch. Wanneer er een programma is afgewerkt, staat de timerknop op een van de STOP-posities.

Het waarschuwingslampje gaat branden. U moet nu het filter schoonmaken.

Schakel de machine uit door de hoofdschakelaar in te drukken.

Het lampje van de voeding gaat uit. - Open de deur door aan de ontgrendelknop te draaien.

Het wasgoed kan na ledere fase uit de machine gehaald worden.

Mocht het wasgoed nog enigzins vochtig zijn, stel dan een extra drooglijd in.

SCHOONMAAK EN ONDERHOUD

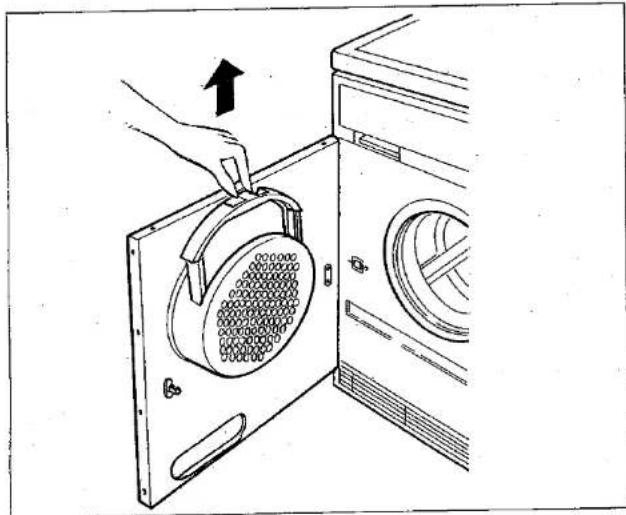

HET REINIGEN VAN HET FILTER

Na elke droogcyclus moet het filter, dat zich aan de binnenkant van de deur bevindt, gereinigd worden. Verwijder het filter door het omhoog te trekken, maak het schoon en plaats het weer in zijn zitting.

Na de eerste programma's zult U verbaasd zijn over de hoeveelheid pluizen die U bij het filter zult aantreffen. Wij maken U erop attent dat dit wijst op een normale slijtage van het wasgoed en niet op een storing van de machine. Wanneer men op de hand wast of in de machine, laten zeer kleine weefsels los die aan het wasgoed blijven kleven; in een droger zorgt de ventilatie voor het ophopen van deze deeltjes bij het filter.

Na elke cyclus dient de rubberen deurafdichting d.m.v. een vochtige doek afgenomen te worden. Tevens dient U de pluizen van de rubberen afdichting van de condensor te verwijderen.

Voordat men aan andere schoonmaakhandelingen begint, dient men de machine af te koppelen van het elektrische net.

Om de trommel en mantel schoon te maken raden wij u het gebruik van bijtende en/of schurende middelen af.

Lakbeschadigingen/krassen dient u onmiddellijk bij te werken om te voorkomen dat ze gaan roesten.

Roestvorming komt nimmer in aanmerking voor garantie.

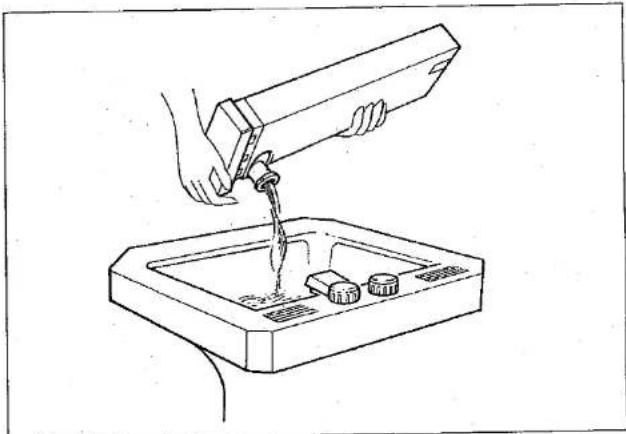

HET LEDIGEN VAN DE CONDENSWATERTANK

Deze handelingen kunnen ook tijdens het droogprogramma plaatsvinden.

- Trek voorzichtig de tank uit de machine en houdt deze recht om morsen te voorkomen. - Trek het pijje uit het loosgat en ledig de bak. Vervolgens stopt U de tank weer in de machine tot hij niet meer verder kan.

De tank moet na elke cyclus geledigd worden. Wanneer de tank niet geledigd wordt, dan zal bij een volle tank een automatisch systeem het droogproces afbreken en het waarschuwingslampje gaat branden. Nu moet de tank geledigd worden en weer in de machine gestopt worden, na dit gedaan te hebben kan het wel 2 minuten duren voordat de machine het programma hervat.

TIP: het water uit de condenstank kan gebruikt worden voor strijkijzers daar dit water niet hard is (filteren is raadzaam).

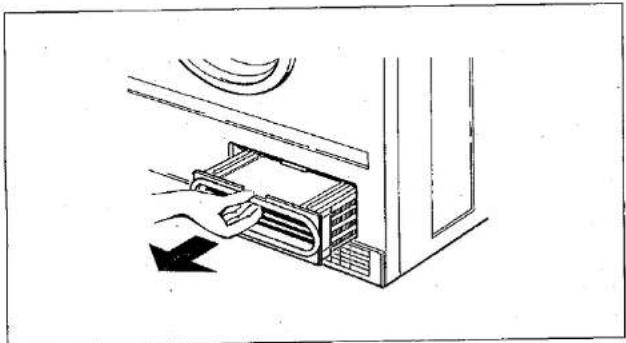

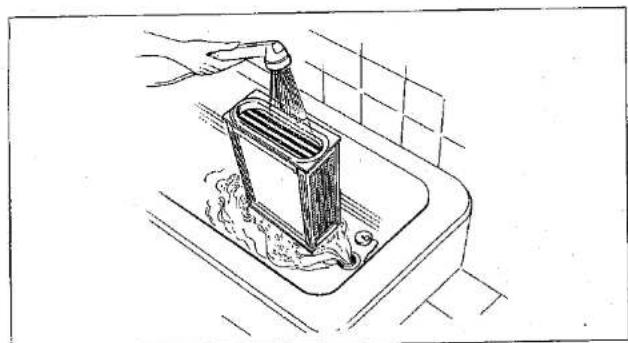

SCHOONMAAK VAN DE CONDENSOR

De schoonmaak van de condensor moet af en toe plaatsvinden. Wanneer de droger regelmatig gebruikt wordt, dan dient de condensor 3 à 4 keer per jaar schoongemaakt te worden.

- Trek de condensor uit de machine.

- Was deze onder de kraan af en borstel hem schoon.

Plaats hem terug in de machine.

HOE TE HANDELEN

Wanneer uw droger niet goed werkt, controleer dan of:

• de stekker in het stopkontakt zit.
• de hoofdschakelaar goed ingedrukt is.
• de deur goed gesloten is.
• de condenswatertank geledigd is en goed in de machine zit.
• het filter goed zit.
• de stoppen niet doorgeslagen zijn.

Wanneer de droogresultaten niet bevredigend zijn, controleer of:

• het filter goed schoon is.
• de belading niet te hoog is.
• het wasgoed goed gesorteerd is.
• geen gebruik is gemaakt van een verkeerd programma (S-loets!)

TECHNISCHE GEGEVENS	CAPACITEIT		4,5 kg
	AFMETINGEN	breedte diepte hoogte	60 cm 58,5 cm 85 cm
	VOEDING		220V-50Hz
	ZEKERING		16 A
	MAX. OPGENOMEN VERMOGEN		2800 W
	MOTOR		200/75/25 W
	VERWARMINGSELEMENT		2500 W
