Producttype	Modulerende thermostaat
Merk	Honeywell
Model	Round Modulation
Afmetingen (diameter x diepte)	80 mm x 30 mm
Gewicht	150 g
Voeding	2x AA-batterijen (aanbevolen) of 24 VAC
Type regeling	Modulerend (OpenTherm)
Programmeerbaar	Ja, weekprogramma met meerdere periodes
Display	LCD-scherm met achtergrondverlichting
Werkt met	CV-ketel met OpenTherm-interface
Functies	Modulerende regeling, vorstbeveiliging, toerisme-modus, kinderslot, temperatuurkalibratie
Onderhoud en reiniging	Reinig met een droge, zachte doek. Gebruik geen agressieve schoonmaakmiddelen.
Veiligheid	Voldoet aan CE-richtlijnen. Bevat geen kwik.
Onderdelen en repareerbaarheid	Batterijen vervangbaar. Bij defect dient het volledige toestel vervangen te worden.
Algemene informatie	Geschikt voor wandmontage. Omgevingstemperatuur: 0-40°C.

Veelgestelde vragen - Round Modulation HONEYWELL

Hoe stel ik de gewenste temperatuur in?

Draai aan de ring of gebruik de knoppen om de temperatuur in te stellen. Het display toont de ingestelde waarde.

Wat betekenen de symbolen op het display?

Het vlamsymbool geeft aan dat de verwarming brandt. Het kloksymbool geeft het programma weer. Raadpleeg de handleiding voor alle symbolen.

Hoe programmeer ik het weekprogramma?

Druk op de programmeerknop, stel de tijd en temperatuur in voor elke periode. U kunt per dag meerdere periodes instellen.

Kan ik de thermostaat in de vakantie uitschakelen?

Ja, gebruik de toerisme-modus. Stel een lagere temperatuur in om energie te besparen terwijl u weg bent.

Wat moet ik doen als het display leeg is?

Controleer of de batterijen zijn geplaatst en of ze nog voldoende spanning hebben. Vervang ze indien nodig.

Hoe stel ik het kinderslot in?

Houd de knop OK en pijl omhoog tegelijkertijd 5 seconden ingedrukt. Het slotpictogram verschijnt.

Waarom blijft de verwarming aan zelfs als de kamer warm is?

De thermostaat werkt modulerend; de ketel vermindert het vermogen. Controleer of de OpenTherm-verbinding correct is aangesloten.

Hoe kalibreer ik de temperatuur?

Ga naar het instellingenmenu, kies 'Kalibratie' en pas de offset aan met een maximale afwijking van +/- 3°C.

Wat is de garantie op deze thermostaat?

Honeywell biedt 2 jaar garantie op fabricagefouten. Bewaar het aankoopbewijs.

Waar vind ik de handleiding?

De handleiding is beschikbaar op de website van Honeywell of via notice-facile.com in PDF-formaat.

GEBRUIKSAANWIJZING Round Modulation HONEYWELL

Installatiehandleiding

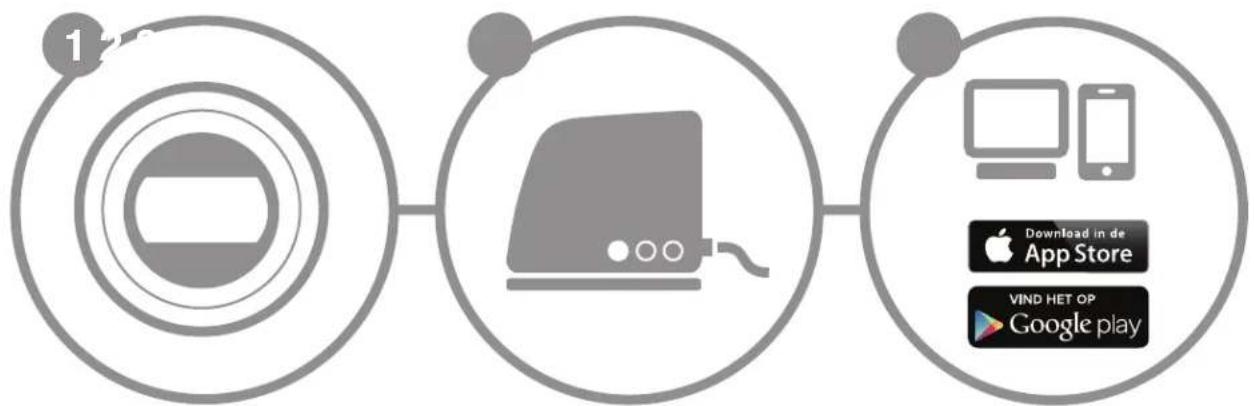

Installatie in 3 stappen

Thermostaat installeren Uw account instellenInternet-gateway module installeren

Honeywell

Voorbereiding

Voorinstallatie

• Bepaal of de thermostaat op uw cv-ketel past, deze dient met OpenTherm® te kunnen communiceren.

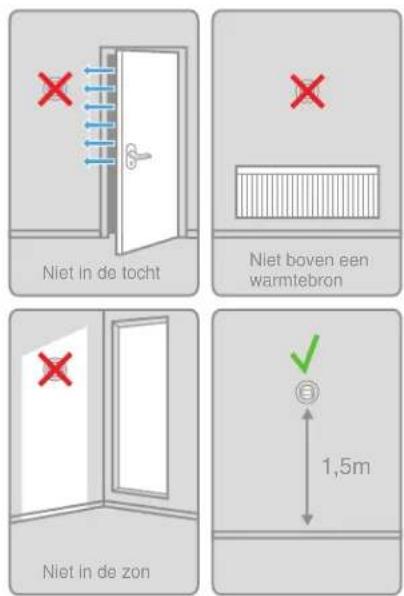

• Wanneer u de thermostaat op een andere plek wilt ophangen, bepaal dan de juiste plaats. Dit is echter alleen mogelijk indien ook de bedrading wordt gewijzigd. Installeren wordt hierdoor niet eenvoudiger.
• Schakel gedurende de installatie van de thermostaat de netspanning van de cv-ketel uit door de stekker van de cv-ketel uit het stopcontact te verwijderen.

Tijdens installatie

U heeft het volgende gereedschap nodig:

• Kruiskop schroevendraaier
• Kleine 'platte' schroevendraaier
- Kniptang
- Draadstripper

Na installatie

- Wanneer u uw oude thermostaat weggooit lever deze dan in bij het inzamelpunt voor klein chemisch afval.

Round

Installatiehandleiding

Stap 1 : Thermostaat installeren

1. Indien nodig verwijder de 'oude' thermostaat van de muur.

Let op: Indien er meer dan 2 draden in de kabel zitten noteer dan welke kleur draden er aangesloten zijn aan de thermostaat.

1. Monteer de montageplaat van de thermostaat op de muur.

Pluggen

Kabeldoorvoeropening (vergrootbaar)

Schroeven

Indien u al een Round Modulation heeft, kan de nieuwe Round ook op de bestaande grondplaat.

1. Verwijder de thermostaat van de montageplaat.

Trek voorzichtig de draairing van de thermostaat af

Druk de thermostaat aan de bovenzijde naar beneden en kantel de thermostaat naar voren

1. Sluit de bedrading aan op het aansluitblokje.

∅ min 0,15 mm. ∅ max 0.75 mm.

max 6 mm.

Kabeldoorvoeropening (vergrootbaar)

5. Plaatst de thermostaat terug op de montage- plaat.

Haak de thermostaat in op de onderkant

Kantel de thermostaat dicht tot "klik"

Plaats daarna de draairing terug

6. Aansluiting bedrading op cv-toestel.

Kabellengte max 50 m.

Raadpleeg de handleiding van uw cv-ketel voor de juiste aansluiting op de OpenTherm®-ingang.

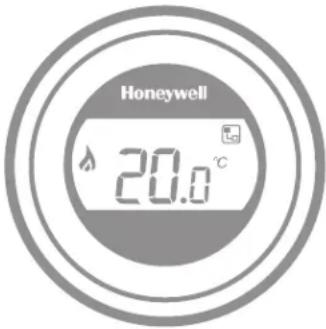

7. Opstarten thermostaat en cv-ketel.

U kunt nu de ketel weer aansluiten op de netspanning. De thermostaat zal dan opstarten.

De thermostaat zal enkele opstartschermen weergeven voordat de heersende ruimtetemperatuur in beeld verschijnt.

Controleer de of de temperatuurinstelling met de instelring kan worden gewijzigd en of de ketel gaat branden bij een hogere instelling dan de gemeten ruimte temperatuur.

Installatiehandleiding

Stap 2 : Gateway installeren

1. Sluit de voedingsadapter aan op de gateway en op de netspanning.

Tijdens het opstarten zullen de LED's eerst rood branden. Daarna zullen de groene voedings LED en draadloze communicatie LED branden. De internet LED zal rood branden.

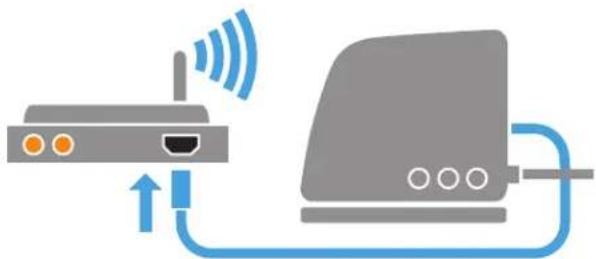

1. Sluit de ethernetkabel aan op de gateway en internetrouter.

De internet LED zal groen knipperen bij een goede internetverbinding.

1. Open de genoemde link op uw computer en volg de stappen voor het het instellen van uw account.

www.mytotalconnectcomfort.com

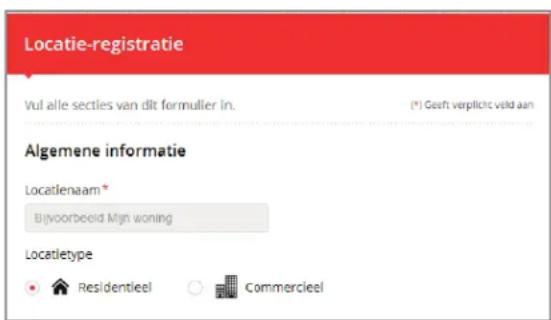

2. Maak een locatie aan in uw account.

Nadat u succesvol uw account hebt aangemaakt en met de bevestigingssmail hebt geactiveerd, maakt u een locatie aan waar de thermostaat is geinstalleerd.

Round

Installatiehandleiding

Stap 3 : Uw account instellen

3. Uw locatie verbinden met uw internet-gateway.

Nadat u succesvol uw locatie hebt aangemaakt dient u het MAC en CRC nummer van de gateway in te voeren.

MAC en CRC nummer staan op de sticker aan de onderzijde van de Internet-gateway.

De internet LED zal groen branden bij een succesvolle aanmelding.

4. De app downloaden op uw smartphone. 5. Gebruik van de app.

Download de Total Connect Comfort Europe-app

Voor het gebruik van de app dient u uw account gegevens te gebruiken.

Storingswijzer

	=	Geen communicatie meer met Internet Gateway	Controleer de netvoeding van de Internet-gateway en binnen het bereik van de draadloze communicatie is.
	=	Geen communicatie meer met thermostaat	Controleer of de thermostaat spanning heeft en binnen het draadloze bereik is.
	=	Geen internetverbinding	Controleer of de internetrouter een internetverbinding heeft.
	=	Bezig om verbinding met internetrouter te maken	Indien LED oranje blijft, controleer de kabels en de spanning op de internetrouter.
	=	Nog niet geregistreerd	Maak een account aan opwww.mytotalconnectcomfort.com

Opmerking: Draadloze communicatie kan verstoord raken door (metalen) obstakels, of wanneer de afstand tussen thermostaat en Internet-gateway te groot is.

Round

Installatiehandleiding

Meer weten?

Honeywell Infolijn: 020 - 56 56 392

E-mail: [e-mail]

Honeywell

Postbus 12683

1100 AR Amsterdam Z.O.

Tel.: [phone]

www.honeywell.nl

Honeywell

© 2014 Honeywell B.V. Wijzigingen voorbehouden. 32300953-001 A
