GEBRUIKSAANWIJZING Exacontrol E7 C AWB

awb
Altijd aan uw zijde
Bedieningshandleiding
Exacontrol E7 C Exacontrol E7R C

3 Installatie van het apparaat 3
3.1 Leveringsoverzicht 3
3.2 Bevestiging 3
4 Elektrische aansluitingen
4.1 Kamerthermostaat met draad 5
4.2 Draadloze kamerthermostaat 5
5 Ingebruikname 5
INSTALLATEURSMENU
6 Naar het installateursmenu gaan.... 6
7 Naar het installateursmenu gaan (of terugkeren) 6
8 Uitleg over het installateursmenu 6
8.1 Nieuwe functies 6
8.2 Menustructuur 7
8.3 Samenvatting van de menu's en beschikbare functies.... 8
8.4 Verenigbaarheid van de kamerthermostaat 8
ONDERHOUD
9 Problemen oplossen
9.1 Foutdiagnose 9
9.2 Herinitialisatie van de kamerthermostaat ....10
TECHNISCHE GEGEVENS
10 Exacontrol E7 C....11
11 Exacontrol E7R C 11
NL
INLEIDING
1 Productdocumentatie
De installatiehandleiding maakt integraal deel uit van het apparaat en moet aan de gebruiker worden overhandigd nadat de installatie van het apparaat is voltooid om te voldoen aan de geldende wettelijke verplichtingen.
- Lees de handleiding aandachtig door zodat u alle informatie begrijpt om de veiligheid tijdens installatie, gebruik en onderhoud te garanderen. In geen geval wordt aansprakelijkheid aanvaard voor beschadiging die voortvloeit uit het niet naleven van de richtlijnen in deze installatiehandleiding.
2 CE-markering
De CE-markering geeft aan dat de apparaten die in deze handleiding worden beschreven, voldoen aan de volgende richtlijnen:
- Europese Richtlijn 2004-108 van het Europees Parlement en de Raad van de Europese Gemeenschap over elektromagnetische compatibiliteit
- Europese Richtlijn 2006-95 van het Europees Parlement en de Raad van de Europese Gemeenschap over laagspanning
- Richtlijn over uitrusting voor telecommunicatie (richtlijn R&TTE 99/5/EEG van de Raad van de Europese Gemeenschap)
INSTALLATIE
3 Installatie van het apparaat
3.1 Leveringsoverzicht
Kamerthermostaat (x1)
Houder voor de kamerthermostaat (*) (x1)
Draadloze ontvanger (*) (x1)
Alkalinebatterijen "AA LR6" (*) (x4)
(*) geleverd met de draadloze versie
3.2 Bevestiging

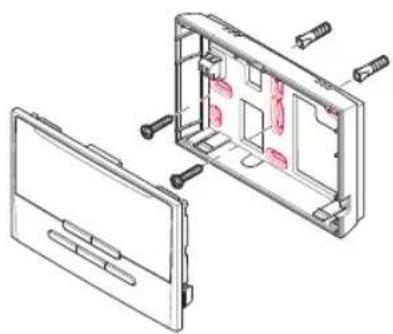

3.2.1 Kamerthermostaat met draad

Bepaal de plaats van de draadloze ontvanger in de installatie.
draadloze ontvanger op de elektrische schakelkast

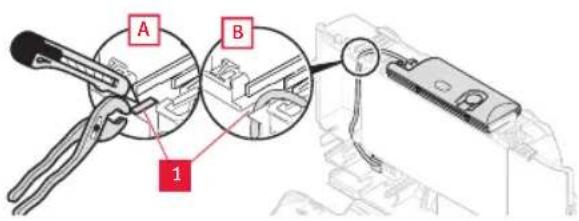

De doorvoering van de EBUS-kabel wordt vereenvoudigd door het uitbreekbare gedeelte te verwijderen.

Legenda
1 Uitbreekbaar gedeelte van de elektrische schakelkast

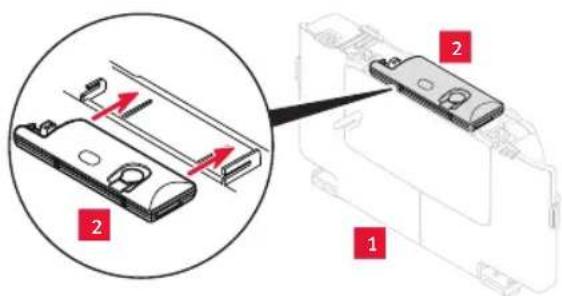

draadloze ontvanger in de elektrische schakelkast

De draadloze ontvanger wordt buiten de installatie geplaatst als de elektrische schakelkast van het toestel geen plaats heeft voor de draadloze ontvanger.

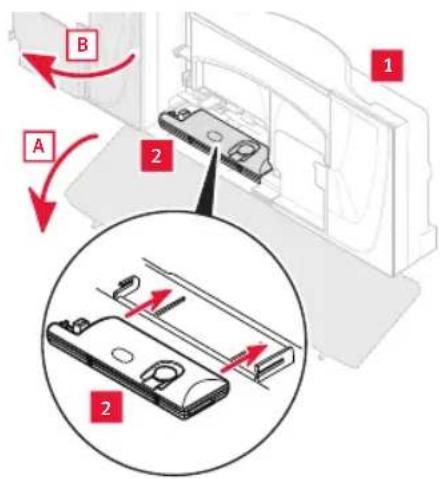

draadloze ontvanger buiten het toestel

Legenda
1 Draadloze ontvanger
2 Bevestigingsschroeven
3 Bevestigingsopeningen
4 Elektrische aansluitingen

GEVAAR:
Onjuiste installatie kan leiden tot een elektrische schok of beschadiging van het apparaat. De elektrische aansluiting van het apparaat moet gebeuren door een erkende installateur.

Let op:
Sluit de kamerthermostaat niet aan op een klemmenstrook 230 V.


BELANGRIJK:
Verwijder de brug (shunt) NIET van de aansluitklemmenstrook (RT 24V) van de kamerthermostaat op de print van het toestel.
- Gebruik een aansluitkabel conform de technische specifi caties (zie hoofdstuk "Technische gegevens").

BELANGRIJK:
De plaats van de Ebus aansluiting varieert per toestel. Het wordt altijd aangeduid met de markering «BUS».

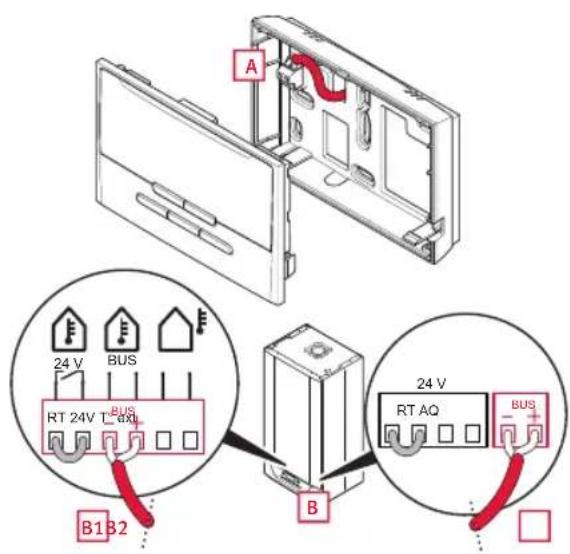

4.1 Kamerthermostaat met draad
verbonden met een CV toestel

Legenda
A Verbinding met de kamerthermostaat
B Verbinding met de klemmenstrook EBUS 24 V van het CV toestel (voorbeelden B1, B2)
4.2 Draadloze kamerthermostaat
verbonden met een CV toestel

Legenda
A Verbinding met de draadloze ontvanger
B Verbinding met de klemmenstrook EBUS 24 V van het CV toestel (voorbeelden B1, B2)
aangesloten op een stuurkast
De radio-ontvangerfunctie is in de stuurdoos ingebouwd. Er moet geen elektrische aansluiting gebeuren in een installatie die een stuurkast bevat.
5 Ingebruikname
- Draai alle thermostatische kranen van de radiatoren open in de kamers waar kamerthermostaten zijn aangebracht.
- Schakel de ketel en de overige componenten die deel uitmaken van de installatie in (raadpleeg de diverse installatiehandleidingen).
- Verwijder bij een draadloze aansluiting de isolerende strip in het batterijencompartiment van de kamerthermostaat.
• Volg de instructies van de installatieassistent. - Voer de regelingen uit en selecteer de nodige opties volgens de aanwezige installatie.
- Voltooi de installatie in het installateursmenu.
- Controleer of de instellingen "fabrieksinstelling" zijn compatibel met de installatie, zie menustructuur hoofdstuk.
- Controleer de installatie door de verwarming in te schakelen.
INSTALLATEURSMENU
6 Naar het installateursmenu gaan
Het installatiemenu blijft toegankelijk na de ingebruikname.
• Houd toets 7 m seconden ingedrukt.
- Voer de toegangscode in voor installatie door een erkende installateur (96).
7 Naar het installateursmenu gaan (of terugkeren)
- Druk gedurende 3 seconden op de toets menu om naar het hoofdscherm voor de gebruiker terug te keren
8 Uitleg over het installateursmenu
Het installateursmenu past zich aan naar het toestel en de installatie waarmee het verbonden is.
8.1 Nieuwe functies
Automatische stooklijn (als een buitensensor is aangesloten)
De functie "automatische stooklijn" zoekt permanent de beste waarde op om het comfort te verzekeren en het rendement van het verwarmingssysteem zo hoog mogelijk te maken. De optimale waarde wordt verkregen ongeveer 24 uur na het opstarten van het systeem. We bevelen aan de functie te activeren. Als de functie gedeactiveerd is, kan de installateur de stooklijn nog altijd met de hand instellen.
Thermostaatfunctie (als een buitensensor is aangesloten)
Het verwarmingssysteem past de watertemperatuur in het cv systeem aan volgens:
- de kamertemperatuur,
- de buitentemperatuur.
Als de functie gedeactiveerd is, houdt het verwarmingssysteem geen rekening meer met de kamertemperatuur. Het verwarmingssysteem gebruikt dan alleen de buitentemperatuur.
Anticiperen
Het verwarmingssysteem anticipeert op de eerste wijziging van de geprogrammeerde temperatuursinstelling voor 's morgens. Met deze functie kan de geprogrammeerde temperatuur snel bereikt worden (de functie is beschikbaar en onafhankelijk voor elke zone).
Circuleren
Deze functie vereist de installatie van optionele elektronica in het CV toestel. De installatie van een circulatiepomp in de circulatie leiding maakt het mogelijk om de wachttijd voor het verkrijgen van het sanitair warm water op de tappunten in te korten. De werkings tijden zijn programmeerbaar in het installateursmenu. De programmering van een dag begint met 00:00 en er zijn maximaal 7 periodes over 24 uur programmeerbaar.
Prestatie-index
De prestatie-indicator wordt bepaald op basis van het rendement van alle warmte opwekkers gedurende de laatste 24 uur. De cursor verplaatst zich langs een gegradeerde schaal.
Onderhoudsherinnering
Met deze functie kan de gebruiker zich laten herinneren om onderhoud te laten uitvoeren aan het CV toestel. De gebruiker moet het onderhoud van zijn installatie plannen.
Op het moment van de installatie en bij elke onderhoudsbeurt dient hij in het installateursmenu de datum op te geven. Het pictogram " /" verschijnt op het scherm van de kamerthermostaat, 30 dagen vóór de datum die werd ingevoerd in het installateursmenu.
8.2 Menustructuur
(*) extra menu bij de draadloze aansluiting.
8.3 Samenvatting van de menu's en beschikbare functies
De kamerthermostaat kan primair of secundair worden ingesteld :
Primair
- De «primaire»kamerthermostaat van de installatie beschikt over alle beschikbare functies. De installatie bestaat uit een enkele «primaire» kamerthermostaat. Hij bevindt zich doorgaans in de meest gebruikte ruimte van een woning.
Secundair
- De «secundaire» kamerthermostaat, geïnstalleerd in een andere kamer, beschikt over een beperkt aantal functies.
8.4 Verenigbaarheid van de kamerthermostaat
| Versie van de kamerthermostaat | de warmteopwekker | de Examaster |
| met draad | - | |
| Draadloze |
| Menu's en functiesbeschikbaar naargelang van het gekoppelde toestel en de instelling van de thermostaat) | De kamerthermostaat is aangesloten op: | ||
| de warmteopwekker de "Examaster"-controlekast | |||
| De instelling van de kamerthermostaat is: | |||
| Primair Primair | Secundair | ||
| Verwarming | |||
| Autom. stooklijn | 😊 | - | - |
| Modul.regeling | 😊 | - | - |
| Kamer T° functie | 😊 | - | - |
| Anticipatie | 😊 | - | - |
| Maximale kamertemp. | 😊 | 😊 | 😊 |
| Correctie kamer T° | 😊 | 😊 | 😊 |
| Warm water | |||
| Functie activeren/deactiveren | 😊 | 😊 | - |
| Programma activeren/deactiveren | 😊 | 😊 | - |
| Recirculatie | 😊 | - | - |
| Koeling | |||
| Functie activeren/deactiveren - | 😊 | 😊 | |
| Programma activeren/deactiveren - | 😊 | 😊 | |
| Opties | |||
| Effi ciency info - | 😊 | 😊 | |
| Auto tijd - - | 😊 | ||
| Datum/Tijd | 😊 | 😊 | - |
| Taal | 😊 | 😊 | 😊 |
| Service indicator - - | 😊 | ||
| Voor | 😊 | 😊 | 😊 |
| Radio | |||
| Connectie | 😊 | 😊 | 😊 |
| Radio test | 😊 | 😊 | 😊 |
ONDERHOUD
9 Problemen oplossen
9.1 Foutdiagnose
Voer de volgende controles uit alvorens verder te gaan met specifi eke diagnose :
- Controleer de foutmeldingen in op het display van de kamerthermostaat.
9.1.1 Kamerthermostaat met draad

BELANGRIJK: Bij ontkoppeling van de kamerthermostaat en de warmteopwekker gebruikt het verwarmingssysteem zijn eigen instellingen. Controleer of deze instellingen verenigbaar zijn met de installatie.
| Waarschuwing Te volgen stap | |
| Geen weergave op het scherm van de kamerthermostaat | Controleer of de netspanning niet is uitgevallen. Controleer of: - de warmteopwekker goed is aangesloten en onder spanning staat. |
| De kamertemperatuur bereikt de geprogrammeerde temperatuur niet. | Controleer of de thermostatische kranen van de radiatoren in de kamer waar het toestel geïnstalleerd is helemaal open staan. |
| De kamertemperatuur overschrijdt de geprogrammeerde temperatuur. | Controleer of: - de regeling van de stooklijn van de buitenvoeler aangepast werd aan de installatie, - de instelling van de maximale temperatuur in de uitgaande verwarmingsleiding aangepast werd aan de installatie. |
| De installatiewizard wordt niet weergegeven tijdens het opstarten. | Opnieuw instellen van de kamerthermostaat. Wordt verwezen naar hoofdstuk "Opnieuw instellen van de kamerthermostaat". |
9.1.2 Draadloze kamerthermostaat

BELANGRIJK: De regelingen zijn in de kamerthermostaat en de radio- ontvanger opgeslagen.

BELANGRIJK: Bij ontkoppeling van de radio- ontvanger en de warmteopwekker gebruikt het verwarmingssysteem zijn eigen instellingen. Controleer of deze instellingen verenigbaar zijn met de installatie.
| Waarschuwing Te volgen stap | |
| Geen weergave op het scherm van de kamerthermostaat | Controleer of de kamerthermostaat niet in de waakstand staat. |
| Controleer of de netspanning niet is uitgevallen. Controleer of: - de warmteopwekker goed is aangesloten en onder spanning staat, - de batterijen van de kamerthermostaat correct geplaatst zijn, - de polariteit van de batterijen niet omgekeerd is. - de batterijen niet leeg zijn. Vervang de batterijen in dit geval door nieuwe. | |
| De kamertemperatuur bereikt de geprogrammeerde temperatuur niet. | Controleer of de thermostatische kranen van de radiatoren in de kamer waar het toestel geïnstalleerd is helemaal open staan. |
| De kamertemperatuur overschrijdt de geprogrammeerde temperatuur. | Controleer of: - de regeling van de stooklijn van de buitenvoeler aangepast werd aan de installatie, - de instelling van de maximale temperatuur in de uitgaande verwarmingsleiding aan de installatie werd aangepast. |
9.1.3 Draadloze ontvanger

BELANGRIJK: De fouten die in dit hoofdstuk worden beschreven, moeten worden behandeld door een erkende installateur en indien nodig door de AWB servicedienst.

2 Deksel van de draadloze ontvanger
3 Rode LED
4 Elektronica van de draadloze-ontvanger
5 Groene LED
In geval van foutmeldingen :
- Verwijder de deksel (2) van de draadloze ontvanger (1) om de 2 LED's te tonen.
- Controleer de status van de 2 LED's (groen (5) en rood (3) die geplaatst zijn op de elektronica (4) van de draadloze ontvanger).
| Draadloze ontvanger Oorzaak Oplossing | |
| Groene LED brandt nietRode LED brandt niet | - Onderbreking van de stroomtoevoer- Ebus-aansluitingskabel defect |
| Rode LED brandt - Storingwarmteopwekker- Transmissiestoring van het radiosignaal - Communicatiestoring Ebus- Draadloze ontvanger of -zender defect- Ebus-aansluitingskabel defect | • Controleer of de stroomtoevoer niet is onderbroken en of de installatie correct is aangesloten en onder spanning staat.• Controleer de elektrische aansluiting tussen de draadloze ontvanger en de installatie. |
| • Controleer of:- de status van de werking van de installatie correct is- de batterijen van de kamerthermostaat goed geplaatst zijn in hun compartiment- de polariteit van de batterijen niet omgekeerd is- de batterijen niet leeg zijn. Als dit het geval is, vervang ze dan door nieuwe batterijen.• Controleer de elektrische aansluiting tussen de draadloze ontvanger en de installatie.• Controleer de radiocommunicatie tussen de thermostaat en de ontvanger. |
TECHNISCHE GEGEVENS
10 Exacontrol E7 C
| Beschrijving Eenheid Exacontro | ||
| Max. temperatuur in de kamer waar het apparaat is geinstalleerd | °C 50 | |
| Max. van warm water toegestaan | °C 65 | |
| Voedingsspanning Ebus V 24 | ||
| Doorsnede van de elektrische stroomkabels | mm 2 2 x 0.75 | |
| Max. lengte van de elektrische stroomkabels | m 300 | |
| Elektrische beveiliging IP20 | ||
| Vervuilingsgraad 2 | ||
| Afmetingen: | ||
| Hoogte mm 97 | ||
| Breedte mm 146.5 | ||
| Diepte mm 35 |
11 Exacontrol E7R C
| Beschrijving Eenheid Exacontrol | ||
| Max. temperatuur in de kamer waar het apparaat is geïnstalleerd | °C 50 | |
| Max. van warm water toegestaan | °C 65 | |
| Voedingsspanning Ebus V 24 | ||
| Doorsnede van de elektrische stroomkabels | mm 2 2 x 0.75 | |
| Max. lengte van de elektrische stroomkabels | m 300 | |
| Uitzend/ontvangstfrequentie MHz | 868 | |
| Elektrische beveiliging IP20 | ||
| Vervuilingsgraad 2 | ||
| Zend/ontvangst-interval met buitensensor | min 15 | |
| Zend/ontvangst-interval met buitensonde met stuurdoos | min 10 | |
| Gemiddeld bereik in open ruimte (*) | m 100 | |
| Gemiddeld bereik in een woning (*) | m | 25 |
| Afmetingen van de thermostaat: | ||
| Hoogte mm 115 | ||
| Breedte mm 146.5 | ||
| Diepte mm 41 | ||
| Afmetingen van de radio-ontvanger: | ||
| Hoogte mm 20 | ||
| Breedte mm 171 | ||
| Diepte mm 58 | ||
| (*) Variabel in functie van de installatie-omstandigheden en de elektromagnetische omgeving | ||
