GEBRUIKSAANWIJZING FD 604Z FRIGIDAIRE

Gebruik van het glansmiddel en van het afwasmiddel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Beladen van de korven, gebruik van de korven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Praktische tips voor het afwassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 10

Programma-overzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 11

Volgorde van handelingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 12

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 13

Het reinigen van de afvoerzeven en van de bodemzeef, het reinigen van de binnen- en buitenkant

van de machine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 13

Herstel van eenvoudige storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 14

Onderbouw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 17

TECHNISCHE GEGEVENS

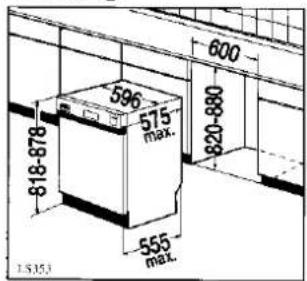

AFMETINGEN	Breedte	59,6 cm
	Hoogte	82 cm
	Maximale diepte	57,5 cm
	Maximale diepte bij open deur	115 cm
LICHTNETSPANNING / FREKWENTIE		220-230 V / 50 Hz
OPGENOMEN MOTORVERMOGEN		200 W
VERMOGEN VERWARMINGSELEMENT		1900 W
AANSLUITWAARDE		2100 W
WATERLEIDINGDRUK	Minimum	5 N/cm^2
	Maximum	80 N/cm^2
AANTAL IEC STANDAARD COUVERTS		12
WATERGEBRUIK	Normaal-programma	29 l
ENERGIEVERBRUIK	Normaal-programma	1,6 kWh

Dit apparaat voldoet aan de volgende richtlijnen van de Europese Gemeenschap:

• 73/23/EG van 19/02/73 (Laag spanning) en daaropvolgende wijzigingen;
• 89/336/EG van 03/05/89 (Electromagnetische compatibiliteit) en daaropvolgende wijzigingen.

WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instruktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

• Indien u tijdens de aflevering een schade aan het apparaat vastgesteld hebt, meldt u dit dan, vóór u het apparaat installeert en/of in gebruik neemt, direkt aan uw leverancier.
  ■ Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
  ■ Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
  ■ Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
  ■ Een eventueel noodzakelijke wijziging van de watertoe- en/of afvoervoorzieningen ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
  ■ Laat inspektie- en/of herstelwerkzaamheden uitvoeren door de servicedienst van de fabrikant of door een door de fabrikant bevoegd verklaarde servicedienst en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
  ■ Overtuig u ervan dat na de installatie of het verplaatsen het apparaat niet op het aansluitsnoer staat.
  ■ Schakel, tenzij de gebruiksaanwijzing anders aangeeft, het apparaat na gebruik volledig uit en draai de watertoevoerkraan dicht. Het verdient aanbeveling om het apparaat door middel van een tegen barsten beveiligde toevoerslang op de waterkraan aan te sluiten. Een stijve polyethyleen slang is barstbestendig.
  Tenzij de gebruiksaanwijzing anders vermeldt, mag tijdens het in werking zijn de vuldeur niet geopend worden; moet dat onverhoopt toch gebeuren, schakel het apparaat dan voortijds geheel uit, eventueel door de steker uit de wandkontaktdoos te nemen.
• Indien het installatievoorschrift aangeeft dat het apparaat aan het keukenmeubel vastgeschroefd moet worden, dan moet u zich daaraan houden om te voorkomen dat het voorover klept als de beladen onderkorf op de deur staat.

■ Sluit na gebruik altijd direkt de vuldeur, teneinde te voorkomen dat iemand over de openstaande deur struikelt.
■ De afwasautomaat is bedoeld en gemaakt voor het afwassen van huishoudelijk kook-, eet- en drinkgerei. Attributen welke bevuild zijn met verf, chemikalien, agressieve zuren en dergelijke, mogen niet in de afwasautomaat.
Tenzij de fabrikant van het betreffende artikel uitdrukkelijk aangeeft dat het afwasmachine-bestendig is, mogen niet in de afwasautomaat: hout, artikelen met houten grepen, artikelen met gelijmde delen, brons, aluminium, kristalglas, gelood glas, ge-decoreerd porcelein en plastics. Raadpleeg in twijfelgeval de leverancier van het betreffende artikel.

Door chemische reaktie kan zilver reageren met bestek wat uit ijzer bestaat; u doet er verstandig aan zilverbestek niet samen met ijzerbestek in de machine af te wassen, teneinde te voorkomen dat het zilver lelijk wordt of gaat pitten.

■ Tracht in geval van een storing of defekt, dit apparaat niet zelf te repareren. Reparaties welke door niet deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden.

Raadpleeg ELGROEP SERVICE.

Afdanken

Maak het oude apparaat dat u, in afwachting van het weghalen of wegbrengen, zolang terzijde zet, onbruikbaar. Knip het netsnoer eraf en verwijder de deursluiting.

Informeer bij de gemeente wie het oude apparaat ophaalt of waar u het moet bezorgen, teneinde er zeker van te zijn dat het apparaat zorgvuldig verschrot wordt.

INSTALLATIE

Plaatsen

Plaats de machine op een vlakke harde vloer.

Plaats de machine zo dicht mogelijk bij een water- kraan en een afvoermogelijkheid.

Dit model is bedoeld voor onderbouw.

De aanwijzingen hiervoor vindt u in het betreffende hoofdstuk.

Waterpas stellen

Stel de machine zo goed mogelijk waterpas op, het- geen een goede sluiting en waterdichtheid van de deur bevordert.

Dat doet u door het in- of uitdraaien van één of twee van de vier verstelbare voetjes.

Waterafvoer

De waterafvoerslang kan op de volgende manieren ge- monteerd worden:

In de afvoer van een spoelbak

De aansluiting moet lekvrij zijn (slangklem).

De slang moet op de aansluiting passen.

Het hoogste punt van de slang moet zich boven de overloop van de spoelbak bevinden.

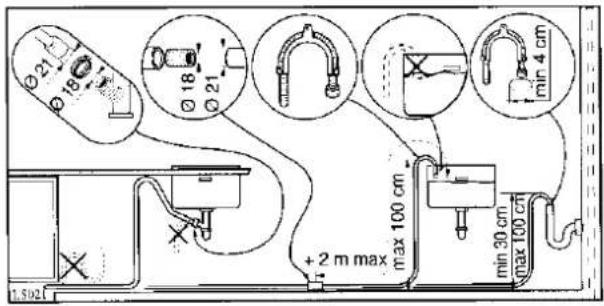

In een standpijp

Uit de vloer of uit de muur.

De pijp moet van een siphon voorzien zijn.

De slang moet belucht zijn. Dat wil zeggen dat de binnendiameter van de pijp groter moet zijn dan de buitendiameter van de slang. Wij adviseren een binnendiameter van 4 cm.

In elk geval moet het uitstroomeind van de slang zich niet lager dan 30 cm en niet hoger dan 100 cm van de vloer waarop de machine staat bevinden.

De slang kan vanuit de machine zowel naar links als naar rechts gelegd worden.

De slang mag nimmer geknikt kunnen raken, ook niet tijdens het op z'n plaats schuiven van de machine. De slang mag verlengd worden tot een totale lengte van 2 meter. Het verlengstuk moet dezelfde diameter hebben en de koppeling moet passen.

De verlengde slang legt u vanuit de machine over de vloer en pas bij de afvoermogelijkheid omhoog.

Ø21 Ø18 Ø21 Ø18 Ø21 + 2 m max max 100 cm min 4 cm max 30 cm max 100 cm 1.502

Watertoevoer

De machine mag op warm water, tot maximaal 60°C, aangesloten worden. Wij adviseren u echter dat niet te doen omdat dan de afwasresultaten niet altijd goed zullen zijn en daarnaast ook de koude spoelgangen met warm water gebeuren, zodat van besparing nauwelijks sprake is.

Wel is de programmaduur aanzienlijk korter, omdat de noodzakelijke opwarmtijd ontbreekt. Dat is echter tevens één van de redenen waarom, met name bij sterk bevuilde afwas, de resultaten niet altijd goed zullen zijn.

1.5023 A

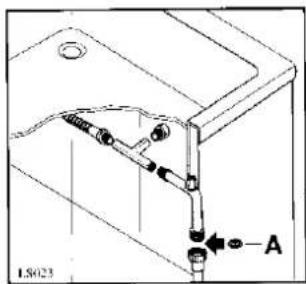

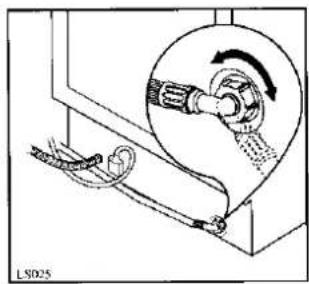

De slangwartel van de toevoerslang sluit u aan op een kraan met 3/4" schroefdraad, nadat u eerst het afdichtringetje (A) in de wartel hebt gelegd. Wat ons betreft hoeft de kraan niet belucht te zijn (de machine is voorzien van een eigen

terugstroombeveiliging), maar het kan zijn dat de gemeente waar u woont dat toch eist.

De slang kan vanuit de machine zowel naar links als naar rechts gelegd worden. Wartel losdraaien, slangrichting veranderen en wartel weer stevig vastdraaien.

De slang mag nimmer geknikt kunnen raken, ook niet tijdens het op z'n

plaats schuiven van de machine.

De slang mag niet verlengd worden. U kunt echter wel een langere, komplete en voor dit doel gemaakte slang kopen.

De waterleidingdruk moet zich tussen 5 N/cm² en 80N/cm² bevinden.

Indien de waterleiding nieuw is of lange tijd niet gebruikt werd, adviseren wij u eerst enige tijd water te laten stromen alvorens u de slang op de kraan aansluit.

Elektrische aansluiting

De machine is gemaakt voor 220-230V met een frekwentie van 50Hz. Het gebruik op 60Hz (verhuizing naar dienovereenkomstig land) is uitgesloten, daar de machine met synchroonmotoren uitgerust is.

De aansluitwaarde is cirka 2,1kW, hetgeen een groepzekering van minimaal 10A vereist.

De machine is voorzien van een 3-aderig aansluitsnoer en een steker met aardkontakten.

De steker mag u alleen plaatsen in een stopkontakt met (aangesloten en funktionerende) aardkontakten.

De aardverbinding dient deugdelijk te zijn.

Het stopkontakt dient altijd bereikbaar te zijn, ook nadat de machine onder- of ingebouwd is.

Indien het aansluitsnoer te kort blijkt te zijn, laat dan de installateur het betreffende stopkontakt verplaatsen of een langer, op de aansluitwaarde van de machine aangepast, aansluitsnoer aan de machine monteren.

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan deze veiligheidsvoorschriften.

HET GEBRUIK

Het bedieningspaneel

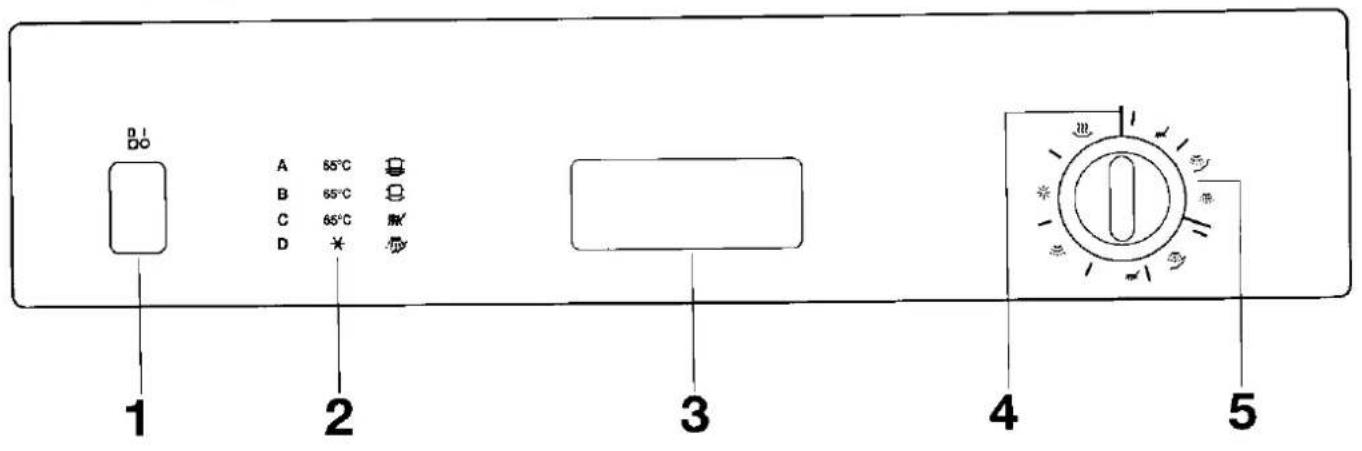

1 2 3 4 5 A 65°C B 65°C C 65°C D *

1 Toets «aan/uit» (D I)

Inschakelen.

Na het drukken op deze toets schakelt de machine in.

Uitschakelen.

Zodra de machine klaar is, stopt hij automatisch.

Door opnieuw op deze toets te drukken schakelt u de machine geheel uit.

2 Programma-overzicht

Hier vindt u een opgave welke programma's de machine voor u kan uitvoeren.

3 Handgreep

Om hem te sluiten drukt u hem eenvoudig goed in het slot.

Om de deur te openen drukt u de greep iets naar boven en trekt u hem dan naar u toe.

4 Programmaknop

Door middel van deze draaiknop kiest u het gewenste programma. Draai de knop rechtsom tot de gewenste letter onder de start-markering | staat.

5 Programma indikator

Tijdens het afwasproces draait de programmaknop en wijst daarmee aan waar de machine op dat moment mee bezig is.

De symbolen betekenen:

Voorspoelen

Warm spoelen

Afwassen

Drogen met warme lucht

Koud spoelen

Waterontharder

Het leidingwater bevat kalk. Hoe meer kalk, hoe harder het water. Kalk zet zich in de vorm van vlekken op het vaat-en glaswerk af.

Uw nieuwe machine is uitgerust met een automatisch werkende waterontharder, die gevuld wordt met speciaal-zout voor afwasmachines.

De ontharder kan leidingwater tot 50°dH (graden hardheid op de Duitse schaal) zodanig ontharden dat het voor de machine geschikt is.

Voor het gemak worden de hardheid-bereiken in vijf stappen opgedeeld.

Wij adviseren u om bij het waterleidingbedrijf te informeren hoe hard het aan u geleverde water is.

In de hierna volgende tabel leest u hoe u, éénmalig, de instellingen moet doen:

Stap	Waterhardheid		Zoutgebruiken	Instellenzoutvat	Instellenc machine
	°dHDuitseschaal	°THFranseschaal
1	0-7	0-14★★	NEE	NEE	NEE
★2	8-21	15-39	JA	NEE	NEE
3	22-28	40-50	JA	JA	NEE
4	29-39	51-70	JA	NEE	JA
5	40-50	71-90	JA	JA	JA

* De fabrieksinstelling is stap 2.
** Bij gebruik van laag-alkalische afwasmiddelen welke enzymen bevatten, adviseren wij u regenereerzout vanaf een waterhardheid van 4° dH in de zouthouder te doen.

Stap 1.

Is de hardheid van het leidingwater binnen het bereik van stap 1, dan hoeft u geen zout te gebruiken.

Stappen 3 en 5. (Instellen zoutvat)

Is de hardheid van het leidingwater binnen het bereik van stap 3 of stap 5, dan:

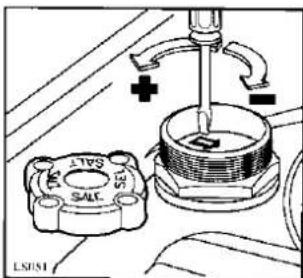

trekt u de onderste korf uit de machine en draait u de schroefdop van het zoutvat, in de bodem van het machine-interieur, en zet u de waterontharder (met een schroevedraaier of een mes) 180° linksom van stand — op stand +.

Stappen 4 en 5. (Instellen machine)

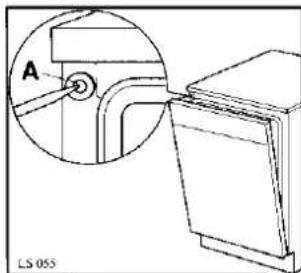

Is de hardheid van het leidingwater binnen het bereik van stap 4 of stap 5, dan boort u de membraan (A) die zich linksboven aan de voorkant van uw maschine bevindt door.

A LS 055

Noot. Vanaf stap 2 moet zout gebruikt worden.

Noot. Bij een hardheid volgens stap 5 moet u dus beide handelingen verrichten.

Vullen van het zoutvat

Het zoutvat mag u uitsluitend met speciaal-zout voor de afwasmachine vullen.

Andere zoutsoorten bevatten stoffen welke schadelijk voor de ontharder zijn.

Trek de onderste korf uit de machine en draai de schroefdop van het zoutvat.

Vul het zoutvat met water. Dat hoeft slechts bij de eer- ste keer te gebeuren.

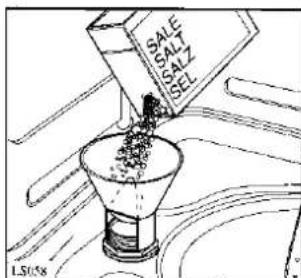

Vul, door middel van de meegeleverde trechter, het zoutvat met cirka 1,5 kg speciaal-zout.

SALE SALT SAZZ SEL LS058

Verwijder gemorst zout van de schroefdraad en draai de dop weer op het zoutvat.

Bij zout navullen vult u het zoutvat eenvoudig met speciaal-zout op tot het vol is.

Het zoutvat bevat altijd water. Het is normaal dat tij- dens het zout bijvullen het water overloopt.

Noot. Vullen of navullen doet u direkt vóór het starten van een volledig afwasprogramma (met uitzondering van het voorspoelprogramma).

Daarmee voorkomt u dat op de bodem gemorst zout en overgelopen zout-water het materiaal van de machine aantast.

Gebruik van het glansmiddel

Het glansmiddel is een «waterontspanner».

Het wordt, automatisch, vóór het drogen aan het spoelwater toegevoegd.

De glansmiddelhouder, in de binnendeur, heeft een inhoud van cirka 110 ml. Dat is, al naar gelang de do-seer-instelling, voldoende voor 16 tot 40 afwasbeurten.

Vullen van de glansmiddelhouder

Draai de dop (A), linksom, van de houder.

Giet het glansmiddel in de houder tot de indikator (B) geheel donker (vol) is.

Draai de dop weer op de houder.

Verwijder eventueel gemorst glansmiddel van de houder of de binnendeur. Glansmiddel veroorzaakt schuimvorming als het in het afwasproces terechtkomt.

Zodra het indikator (B) licht wordt, moet u glansmiddel navullen.

Instelling van het glansmiddel

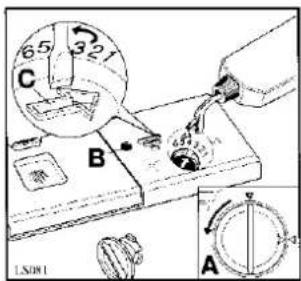

De hoeveelheid van de automatische dosering kunt u zelf bepalen. In de vulopening van de glansmiddelhouder vindt u een zes-standen regelschijfje en de markeringen 1 tot 6 (stand 1 is laagste, stand 6 hoogste dosering).

Het schijfje (C) kunt u met een schroevendraaier of een mes verdraaien.

65 321 C B A LS001

Verhoog de dosering als op het serviesgoed druppels of druppelvlekken achterblijven. Verlaag de dosering als het serviesgoed witte, kleverige strepen vertoont.

Gebruik van de afwasmiddelhouder

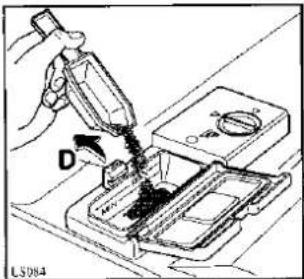

Gebruik uitsluitend poeder-, tablet- of gelvormige afwasmiddelen welke voor het afwassen in de machine gemaakt zijn.

Met uitzondering van het voorspoelprogramma doet u, vóór u de machine start, afwasmiddel in het vakje van de afwasmiddelhouder, dat zich in de vuldeur bevindt. Zou het klepje gesloten zijn, dan opent u dit door aan het palletje (D) te trekken.

D L5064

Na het vullen drukt u het klepje dicht.

Het klepje zal, tijdens het in werking zijn, automatisch en op het juiste moment openen. Na de afwas staat het klepje dus open, klaar voor een volgende keer vakje vullen.

De hoeveelheid is afhankelijk van de aard en de bevuiling van het serviesgoed. In het programmaoverzicht geven wij u enkele adviezen voor de hoeveelheid in grammen.

Daar was- en afwasmiddelen regelmatig veranderen, adviseren wij u ook te lezen wat de fabrikant van het afwasmiddel op z'n verpakking schrijft.

Te weinig doseren veroorzaakt een slecht afwasresultaat.

Teveel doseren brengt geen beter resultaat, is slechts een onnodige verspilling en een extra belasting voor het milieu.

Fosfaatvrije, gekoncentreerde afwasmiddelen

De koncentratie en de werkingswijze van de verkrijgbare afwasmiddelen zijn verschillend. Lees daarom aandachtig wat de fabrikant van het afwasmiddel over de dosering op z'n verpakking schrijft.

Bij het gebruik van fosfaatvrije, gekoncentreerde afwasmiddelen is het van groot belang dat de automatische waterontharder in uw afwasmachine goed werkt. Als de ontharder niet goed werkt ontstaan kalkvlekken op het serviesgoed.

Daarom moet u bij gebruik van deze afwasmiddelen ook bij zacht water (water van minder dan 7° dH) regenereerzout in de zouthouder doen.

Beladen van de korven

Trek de korven naar buiten om ze te beladen.

Vóór het plaatsen in de korven moet het serviesgoed ontdaan worden van grove resten, zoals botjes, graten, tandenstokers, groente- en vleesresten en fruitschillen.

Daarmee voorkomt u verstoppen van de zeven en bevordert u een optimale reiniging.

Gebruik van de onderste korf

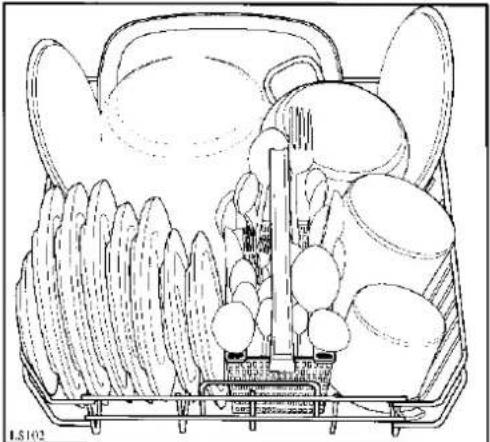

In de onderste korf kunt u pannen, deksels, borden (tot 27 cm diameter), schalen en bestek kwijt. Plaats ze naar het voorbeeld in de volgende figuren.

Dienschalen en grote deksels zo veel mogelijk aan de rand van de korf en er op toezien dat de bovenste sproeiarm niet belemmerd kan worden.

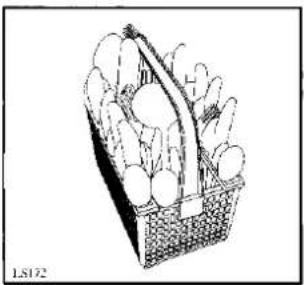

Bestek in het speciale bestekmandje, met de grepen naar beneden. Is een greep zo dun dat hij door het mandje heen steekt, dan dat bestek met de greep naar boven.

Lepels zoveel mogelijk tussen ander bestek in plaatsen, om te voorkomen dat ze aan elkaar kleven.

Was zilver bestek niet tegelijkertijd met andere metalen.

Lange messen en lange dienlepels legt u langs de zijkant in de korf.

In het betreffende vak, aan weerskanten van de korf, legt u lepels, dessertlepels, messen en ander kleinbestek.

Gebruik van de bovenste korf

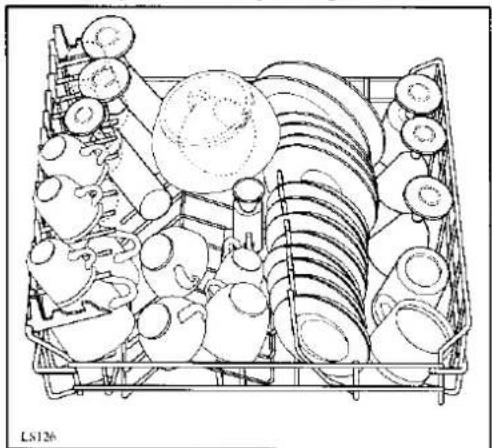

De bovenste korf is hoofdzakelijk bedoeld voor kopjes, schoteltjes, dessertbordjes, kleine borden (max. 20 cm diameter) en glazen. Glazen met lange steel kunnen in het hoge gedeelte opgehangen worden.

Let u er vooral op dat de trechter, in het midden van de korf, niet afgedekt wordt

Probeer, vóór u de machine inschakelt, of beide sproeiarmen vrij kunnen ronddraaien.

PRAKTISCHE TIPS VOOR HET AFWASSEN

Voor een goed resultaat

Potten, pannen, kopjes, glazen en dergelijke altijd met de opening naar beneden.

In principe plaatst u alles scheef in de korven opdat het afwaswater niet langs maar op en in het serviesgoed gesproeid wordt.

Lange messen en lepels horizontaal, bij voorkeur in de bovenste korf.

Hoe minder het serviesgoed tegen elkaar staat, hoe beter het afwasresultaat.

Staat er echter heel licht, bijvoorbeeld kunststof, serviesgoed tussen, probeer dan een zodanige opstelling dat de lichte stukken niet van hun plaats gesproeid kunnen worden.

Water-, tijd- en energiebesparing

Het is niet nodig om normaal vuil serviesgoed en bestek eerst onder de stromende kraan voor te spoelen.

Plaats, ook als u de machine niet meteen gaat gebruiken omdat hij nog niet vol is, na de maaltijd alles meteen in de machine en doe eventueel een voorspoelgang (zie het programmaoverzicht). Dat kost nauwelijks water en energie, maar zorgt ervoor dat de resten alvast wat weggespoeld worden en het serviesgoed een tijd nat blijft, wat aankoeken door drogen voorkomt.

Niet alles is geschikt voor machinaal afwassen

Tenzij de fabrikant van het artikel anders aangeeft, zijn de volgende artikelen in de regel niet voor machinaal afwassen geschikt:

Bestek met houten of hoornen aangelijmde grepen.

Houten borden en schalen, ongeglazuurd aardewerk en handbeschilderd porcelein.

Decoraties op porcelein kunnen vervagen of verdwijnen.

Kristal en kunststof. Indien niet uitdrukkelijk door de fabrikant aangegeven is dat het artikel afwasmachinebestendig is, kunt u het beter met de hand afwassen.

Na vele keren in de machine afwassen kunnen sommige glassoorten mat worden. Daar is niets tegen te doen.

Zilver bestek kan uitstekend in de machine afgewassen worden, onder voorbehoud dat het tijdens het afwassen niet met andere metalen in aanraking kan komen.

IJzer of gietijzer kan roest veroorzaken, waardoor andere voorwerpen verkleuren.

Aluminium verkleurt.

Koper, tin en messing kunnen vlekken gaan vertonen.

Let op:

Erg kleine voorwerpen welke gemakkelijk door de korf kunnen vallen, kunt u beter niet in de machine afwassen.

Belangrijk: Wij adviseren u er tijdens het kopen op te letten dat het artikel in de machine afgewassen kan worden.

* Dit is het norm-programma: 12 couverts volgens IEC 436/DIN 44990 Anbevolen hoveelteld afwasmidder: 24 g
** Dit programma is bedoeld voor het snel, in ontgeer 38 minuten, afwassen van nauwelijks vuil services- goed. Bijvoorbeeld kopjes, schotelles, bordjes en glazen van een grote viste. Het servicesgoed is dan weer snel ter beschikking.

Programma	Soort	Aard en hoeverheid van verwijling		Program- ma knop	Toesen indurken	Afwasmidel	Programmabeschrijving
* NORMAAL MET KOUĐ VOORPOSELEN	voor gemengd serijsgoed en Panken	Dit programma is voor normal tot aanzienli- jk bevilde aywas. Met name moeilijk verwi- idderare voedslerasten zoals spagnetti, rist, griesmeel, aardappelen, eiteren, sauzen en pagheelij, rist, griesmeel, aardappelen, eiteren, sauzen en giepladen views.		A	2 desserlepes (25 g)	(25 g)	Koud voorpoleen 65°C afwassen 2 x koud spoelen 1 x warm spoelen
NORMAAL ZONDER VOORPOSELEN	voor gemengd serijsgoed en Panken	Dit programma is voor normal bevilde afwas, met slechts geringe hoeverleeden moeilijk verwiliderbare voedslersten zoals spagnetti, rist, griesmeel, aardappelen, ele ren, sauzen en giepladen views.		B	2 desserlepes (25 g)	(25 g)	65°C afwassen 2 x koud spoelen 1 x warm spoelen
** SHEL- PROGRAMMA	voor gemengd serijsgoed	Dit programma is speciail bedoeld voor nauwelijks bevilde afwas, bijvoorbeeld van uitzgebriede viste of teesije. Het is niet be- doeld voor moeilijk verwiliderbare voed- selresten. Er wordt niet heeft gedroogd.		C	2 atgesterken desserteples (20 g)	65°C afwassen 2 x koud spoelen 2 x koud spoelen
KOUĐ VOORPOSELEN		Dit programma gebuikt u als u wel articleen in de machtine zet, maar nog niet gaat afwas- sen. Het programma is slechts bedoeld om alvast wat weg te spoelen en het services- goed nat te houden. Niet opgedroogde voedslersteen laien zich later veel gemakke- ilijker in het afwasprogramma verwilderen. Het koud voorspoelen kost nauwelijks water en energie: ook gebuikt u hiervoor geen wasmiddel.		D	01	/	Koud voorpoleen, om indogen te vermiiden

Programma-overzich

Volgorde van handelingen

1 Kontroleer of de zeven schoon zijn (zie het hoofdstuk «Onderhoud»)

2 Kontroleer of zout en glansmiddel aanwezig zijn (zie het betreffende hoofdstuk)

3 Vullen van de korven

Verwijder grove resten uit schalen en van borden.

Trek de onderste korf naar voren en plaats daarin pannen, schalen, grote borden en bestek.

Trek de bovenste korf naar voren en plaats daarin kleine borden, schoteltjes, kopjes en glazen.

Schuif de korven terug in de machine en kontroleer of beide sproeiarmen vrij kunnen draaien.

4 Vullen van de afwasmiddelhouder

5 Programma kiezen

A 1.6257

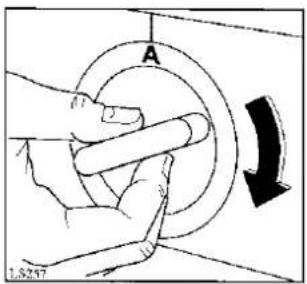

Draai de programmaknop rechtsom tot de letter van het gewenste programma tegenover de start-markering | staat.

6 Starten

Steek de steker in het stopkontakt.

Draai de kraan open.

Druk op de aan/uit-toets DO. De machine (aangenomen dat de kraan open is) begint.

Het programma tussen- tijds onderbreken is prin-

cipieel onjuist. Moet dat door omstandigheden toch, dan drukt u op de aan/uit-toets om de machine te stoppen. Door wederom drukken start u de machine weer; hij gaat dan verder met waar hij gebleven was.

7 Machine is klaar

De machine stopt automatisch.

Schakel de machine uit door op de aan/uit toets te drukken.

Sluit de kraan.

Open de deur. Wacht een paar minuten met het uitnemen, want het serviesgoed is zeer heet. Bovendien is het droogresultaat beter als u de deur niet direkt opent.

Om te voorkomen dat, door het bewegen, druppels uit de bovenste korf op serviesgoed in de onderste korf vallen, adviseren wij om eerst de onderste korf naar buiten te trekken en te legen.

Belangrijk

In principe is het af te raden om de deur te openen als de machine in werking is. Gebeurt dat toch, dan zal een veiligheidsschakelaar ervoor zorgen dat de machine direkt stopt.

Wij adviseren u om vóór u de deur tussentijds opent, de machine uit te schakelen door middel van de aan/uit-toets 01.

ONDERHOUD

Het reinigen van de afvoerzeven

(Na iedere afwasbeurt)

De zeven (B) en (C) kontroleren en onder de stromende kraan reinigen. Eventuele voedselresten met een borsteltje verwijderen.

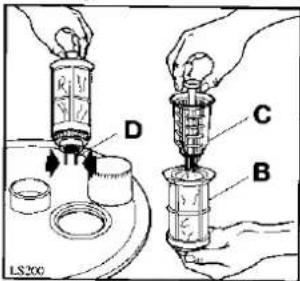

Dit zeven-setje tilt u daartoe aan het trechtertje omhoog (het zit licht geklikt vast).

Dan drukt u de twee vleugeltjes (D) naar elkaar toe om zo het grove filter uit het fijne filter te trekken.

D C B LS200

Na het reinigen klikt u het setje weer in de machinebodem terug.

Het reinigen van de bodemzeef

(Elke maand)

De bodemzeef (A) onder stromend water afborstelen. Deze zeef verwijdert u door eerst de onderste sproeiarm te verwijderen; daartoe de vleugeltjes (E) indrukken.

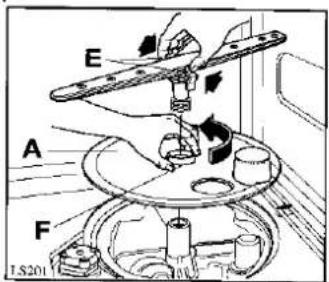

Dan draait u de bevestiging (F) linksom en tilt u de zeef uit de bodem.

Na het reinigen in omgekeerde volgorde weer terugplaatsen.

Gebruik de machine nooit zonder de zeven. Zorg er bovendien voor dat de zeven korrekt op hun plaats zitten.

Het is belangrijk de zeven te reinigen om een goede werking van de machine te garanderen.

Het reinigen van binnen en buitenkant van de machine

(Naar behoefte)

Reinig af en toe de gummidichtingen van de deur en de klepjes van de afwas- en glansmiddelhouder met een vochtige doek.

Overtuig u er af en toe van dat de gaatjes in de sproeiarmen niet verstopt zijn. Eventueel de sproeiarmen uit de machine nemen en reinigen.

Verwijder de onderste sproeiarm door de twee vleugeltjes, die zich aan de zijkanten bevinden, in te drukken. Om de gaatjes van de bovenste sproeiarm te reinigen, trek de bovenste korf naar buiten; op die manier kunt u de sproeiarm makkelijk bereiken. Wilt u hem verwijderen, neem dan de middentrechter uit door de twee vleugeltjes in te drukken en schroef de bevestiging los. Reinig de sproeiarm en plaats hem terug.

De machine nooit zonder sproeiarmen laten funktioneren!

Het gebeurt bijna nooit, maar het filtertje in de wartel van de waterloevoer kan verstopt zijn. Het kan gemakkelijk verwijderd en onder de stromende kraan schoongemaakt worden. Zie «installatie».

Doe één keer per jaar een volledige afwasbeurt zonder afwas in de machine, maar wel een weinig afwasmiddel. Er zijn voor het reinigen van de machine ook speciale reinigingsmiddelen te koop. Lees de gebruiksaanwijzing van het middel.

De buitenkant van de machine, voor zover bereikbaar, kunt u naar behoefte reinigen met lauwwarm water en een neutraal huishoudschoonmaakmiddel dat niet krast. Geen oplosmiddelen gebruiken. Nalappen met schoon water en droogzemen.

Langere tijd buiten gebruik

Wordt de machine voor langere tijd niet gebruikt, dan:

Kraan dichtdraaien.

Steker uit het stopkontakt nemen.

De glansmiddelhouder navullen.

Deur op een kier laten staan om het ontstaan van een onaangename geur te vermijden.

Binnenkant en accessoires reinigen.

Transport

Gaat u de machine verhuizen, zorgt u er dan voor dat de machine rechtop vervoerd wordt.

Een storing ligt vaak aan een kleinigheid welke u zelf opsporen en verhelpen kunt. Wij adviseren u, vóór u de servicedienst belt, eerst de onderstaande tabel te raadplegen.

De machine start niet

De machinedeur is niet goed dicht.

De steker zit niet in het stopkontakt.

Er staat geen spanning op het stopkontakt

De groepzekering is defekt.

De machine voert geen water aan

De kraan is dichtgedraaid.

Er is geen druk op de kraan.

De toevoerslang is geknikt.

Het zeefje in de toevoer is verstopt.

De machine voert niet af

De afvoerslang is geknikt.

De afvoermogelijkheid is verstopt.

De verlenging van de afvoerslang ligt niet goed.

De afvoer is niet belucht.

Het afwasresultaat is niet goed

De korven zijn te vol beladen.

Het serviesgoed is onjuist geplaatst.

Eén of beide sproeiarmen kan (kunnen) niet draaien.

Eén of enkele gaatjes in één of beide sproeiarmen is of zijn verstopt.

Trebter van bovenste sproeiarm was ergens mee afgedekt.

Uiteinde van de afvoerslang steekt onder water (in spoelbak).

Eén of meerdere zeven verstopt.

Een zeef zit niet goed op z'n plaats.

Verkeerd of te weinig afwasmiddel gebruikt, het is te oud en/of te klonterig en/of van slechte kwaliteit.

De draaidop van het zoutvat zit los.

Het gekozen programma was te licht voor de aard en/ of hoeveelheid van de bevuiling.

Kalkvlekken, strepen, waas op het servies- goed

Kijk in alle gevallen naar zowel het zoutvat als de glansmiddelhouder. In beide moet voldoende aanwezig zijn.

Teveel geluid

Er slaan serviesdelen tegen elkaar.

Een sproeiarm stoot tegen serviesgoed.

De afwas is niet droog

Het serviesgoed is na het beeindigen van het programma te lang in de machine gebleven.

De vuldeur is moeilijk te sluiten

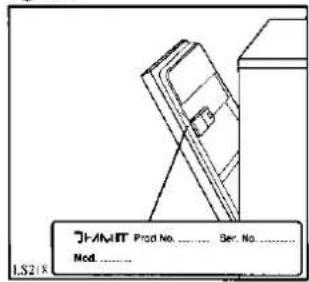

De afwasmachine is niet deugdelijk waterpas opgesteld of niet goed ingebouwd.

Kunt u de oorzaak van een storing niet zelf opsporen en verhelpen, belt u dan de servicedienst. Houd merk en modelnummer van uw machine bij de hand; de servicedienst zal u erom vragen. U vindt het merk en modelnummer op het typeplaatje van de machine. Zie de figuur.

ONDERBOUW-AANWIJZINGEN

De inbouwnis moet de afmetingen hebben zoals in de figuur aangegeven.

De inbouwnis hoeft niet van ventilatie-openingen voorzien te worden. Indien de nis van een achterwand voorzien is, dan is het voldoende om openingen te maken voor het aansluitsnoer, de toevoerslang en de afvoerslang.

600 596 575 max. 818-878 820-880 555 max. 1.5353

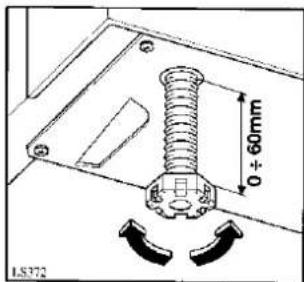

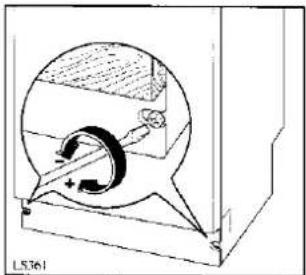

Met de stelvoeten kan de hoogte van de machine 6 cm gevarieerd worden. Zorg ervoor dat na het in- of uitdraaien van de stelvoeten een vrije ruimte van 2 mm tussen bovenkant machine en onderkant aanrecht blijft.

Montage van de aluminium beschermplaat

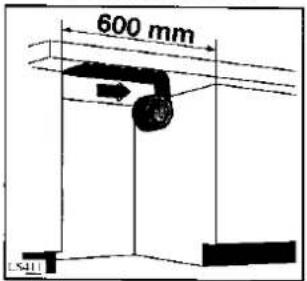

De aluminium plaat dient om het aanrecht te gescher- men tegen hete damp tijdens het openen van de ma- chinedeur. Plak de plaat in de voorkant van de nis on- der het aanrechtblad.

600 mm 5.11

Onderbouw

Tijdens alle werkzaamheden aan de machine moet de steker uit het stopkontakt zijn of, bij vaste aansluiting, de onderbreekschakelaar op UIT staan.

Let op dat tijdens het in de nis schuiven van de machine het aansluitsnoer en de slangen niet bekneld of geknikt raken.

Montage van het decorpaneel

De machinedeur kan van een houten decorpaneel van de volgende afmetingen voorzien worden:

Breedte 596 mm

Hoogte 590 mm maximum

Dikte 20 mm maximum

Gewicht tussen 2 en 7,5 kg maximum

Belangrijk

Overschrijd de hoogtemaat niet, daar anders de deur niet volledig geopend kan worden (onderkant komt dan tegen de sokkel).

Het bedieningspaneel van de machine kan aan de hoogte van de laden in de aanrechtkastjes aangepast worden.

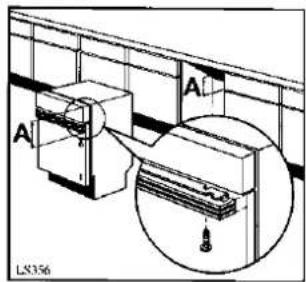

Meet de hoogte van de ladefronten (A) na. Bij een hoogte van meer dan 120 mm, moet de hoogte van het bedieningspaneel door middel van één of meerde strippen aangepast worden. Deze strippen worden meegeleverd.

Bevestig de strippen door middel van twee schroeven 4,2x38.

Voorbereiden en plaatsen van het decorpanel

1 550 1.5451 B B X Z ②

Meet de afstand (B) tussen de onderkant van het bedieningspaneel of de daaronder aangebrachte strippen en de markering (X) op de machinedeur.

Teken, gerekend vanaf de bovenkant, de gemeten afstand op het decorpa-

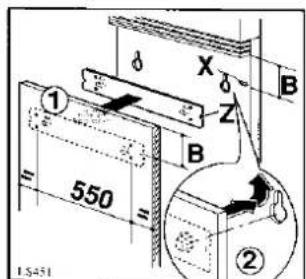

neel af. Plaats op de afgetekende hoogte de bevestigingsstrip met de markering (Z).

Houd gelijke afstanden links en rechts tussen de gaten in de strip en de randen van de deur.

Teken de vier schroefgaatjes op het paneel af. Boor met een 2 mm boortje, niet dieper dan 12 mm, de gaatjes.

Schroef met schroeven 3,5X16 de strip aan het paneel vast. Plaats het paneel op de deur, met de stiften in de slobgaten.

Druk het paneel omhoog tegen het bedieningspaneel of de daarop aangebrachte strippen.

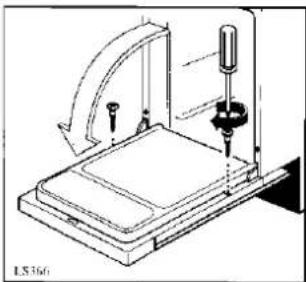

Doe de deur open en schroef hem van binnenuit vast met twee schroeven 4x40.

Bevestiging aan het aanrechtblad

1 A 90° A ① ② LS370

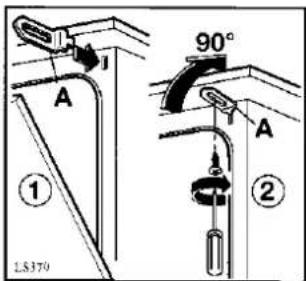

Steek de twee meegeleverde beugeltjes (A) in de gaten bovenaan de machinevoorkant en draai ze een kwartslag.

Schroef de beugeltjes met schroeven 3,5x16 vast aan het aanrechtblad.

Belangrijk. Om te voorkomen dat de machine alsnog voorover kan kiepen, moet van tevoren ervoor gezorgd worden dat het aanrechtblad stevig aan de muur en/of de keukenkastjes bevestigd is.

Tussen binnen- en buitenwanden van de machine bevinden zich meerdere onderdelen. Daarom mag u beslist niet in de zijnwanden boren of schroeven.

Gewichtsverdeling van de deur

Afhankelijk van het gewicht van het decorpaneel, kan het noodzakelijk zijn om de deurbalans opnieuw in te stellen. Dat doet u door in- of uitdraaien van de twee schroeven in de sokkel.

De deur is in balans als hij op een willekeurige stand blijft staan.

Belangrijk. De deur kan niet meer gebalanceerd worden als het gewicht van het decorpaneel meer dan 7,5 kg is.

Uitlijnen

Let erop dat de deur perfekt opent en sluit. Verdraai daartoe eventueel de voorste stelvoetjes.

Aanpassen van de plint

Om de deur volledig te kunnen openen, moet eventueel de plint van de nis aangepast worden.

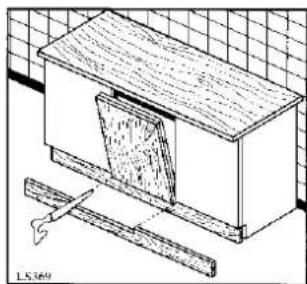

Via de hoogte (a) en de diepte (b) in de tekening, vindt u de uitzaagmaat 600 mm breed bij (X) mm hoog voor de plint ter plaatse van de machine.

Uitsnijding uit de plint

GARANTIEBEPALINGEN EN SERVICE

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota, of kwitantie te worden getoond of meegezonden.

Algemene garantiebepalingen

1 De fabrikant verleent één jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal-en/of konstruktiefout, heeft de koper het recht op kosteloos herstel.
1aVoor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantie-periode van twee jaar. Accessoires zijn aan direkte slijtage onderhevig, deze verbruiksartikelen zijn derhalve van garantie uitgesloten.
2 De fabrikant verleent één jaar garantie op door haar servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet, welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel. Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, niet verlengd.
3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.
3aDe regeling als bedoeld onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dient ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.
4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar service-werkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.
5 Alle niet onder punt 3 en 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele eigenschappen hebben maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franko aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.
6 Indien een onder garantie en binnen de algemene garantieperiode vallend defekt aan een apparaat niet hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

Garantie uitbreidingen

7 Voor koel/vries-motorkompressoren (exklusief start-relais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van twintig procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat,

met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode.

Na de algemene garantieperiode worden bezoek, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

Garantie uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toe-passing indien:
- de aankoopnota of kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, niet getoond kan worden of meegezonden werd;
- het apparaat voor andere, of óók voor andere dan de huishoudelijke doeleinden, waarvoor het apparaat bestemd is, gebruikt wordt;
- het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geinstalleerd, bediend, behandeld of gebruikt wordt.
- het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.
8alndien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.
8bSchade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.
8cBeschadigingen, zoals krassen, deuken of breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De konstruktie van dit apparaat is zodanig, dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid, en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten. Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of ELGROEP SERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen.

Nederland

Vennootsweg 1

Postbus 120

2400 AC Alphen aan den Rijn

Storingsmeldingen:

Tel.: [phone]

Fax: [phone]

Onderdelenverkoop:

Tel.: [phone]

Fax.: [phone]

Telex: 39906 elgrp
