Type product	Afzuigkap
Merk	Scholtès
Model	H 8360
Breedte	60 cm
Diepte	50 cm
Hoogte	15 cm (inbouw)
Gewicht	12 kg
Voeding	220-240 V ~ 50 Hz
Vermogen motor	200 W
Afzuigcapaciteit	600 m³/u
Aantal snelheden	3
Geluidsniveau	65 dB (max)
Verlichting	LED, 2 x 3 W
Filters	Aluminium vetfilter (wasbaar); optioneel koolstoffilter
Bediening	Drukknoppen
Afvoer	Afvoerbuis Ø 150 mm of recirculatie
Energieklasse	B
Veiligheid	Kinderbeveiliging (uitschakelvertraging)
Onderhoud	Vetfilter maandelijks reinigen; koolstoffilter elke 3-6 maanden vervangen
Reparatie	Reserveonderdelen verkrijgbaar via erkende dienst

Veelgestelde vragen - H 8360 SCHOLTES

Hoe reinig ik het vetfilter van de Scholtès H 8360?

Het vetfilter moet maandelijks worden gereinigd. Verwijder het filter en was het met de hand in warm water en afwasmiddel of in de vaatwasser op 65°C. Laat het goed drogen voordat u het terugplaatst.

Hoe vervang ik het koolstoffilter?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van gebruik. Open de kap, verwijder het oude filter en plaats het nieuwe filter volgens de instructies in de handleiding.

De afzuigkap maakt veel lawaai, wat kan ik doen?

Controleer of het vetfilter schoon is en of de afvoerbuis niet verstopt zit. Zet de kap op een lagere snelheid. Als het geluid aanhoudt, neem dan contact op met de klantenservice.

Kan ik de afzuigkap gebruiken zonder afvoer naar buiten?

Ja, de Scholtès H 8360 kan worden gebruikt in recirculatiemodus met een koolstoffilter. Dit is ideaal als er geen mogelijkheid is voor een buitenafvoer.

Hoe vervang ik de LED-verlichting?

De LED-lampen zijn ingebouwd en moeten worden vervangen door een erkende technicus. Neem contact op met de klantenservice voor assistentie.

Wat is de afzuigcapaciteit van de H 8360?

De maximale afzuigcapaciteit is 600 m³ per uur, geschikt voor keukens tot ongeveer 20 m².

Heeft de afzuigkap een kinderbeveiliging?

Ja, de kap is uitgerust met een uitschakelvertraging die voorkomt dat kinderen per ongeluk de bediening gebruiken.

Hoe stel ik de afzuigkap in op recirculatie?

U moet een koolstoffilter (niet meegeleverd) plaatsen en de afvoerbuis afdichten. Volg de stappen in de handleiding voor de juiste montage.

Waar vind ik de handleiding voor de Scholtès H 8360?

U kunt de gebruiksaanwijzing downloaden op notice-facile.com in PDF-formaat. Zoek op model H 8360 en merk Scholtès.

Wat is het energieverbruik van de afzuigkap?

De Scholtès H 8360 heeft energieklasse B met een jaarlijks energieverbruik van ongeveer 60 kWh, afhankelijk van het gebruik.

GEBRUIKSAANWIJZING H 8360 SCHOLTES

Deze wordt uitgevoerd door middel van een electrische kabel welke aan de veiligheidsvoorschriften voldoet. Het stopcontact moet zich bij voorkeur in de nabijheid van het apparaat bevinden. Ingeval van eventuele reparaties is het noodzakelijk de stekker uit het stopcontact te trekken.

MONTAGE VAN HET APPARAAT

— Het apparaat kan tussen de muurkastjes worden gemonteerd.
— Het apparaat kan tussen houten zijschotten in dikte 15-20 mm worden gemonteerd.
— Voor het monteren van de zijschotten moet men de metalen klep en de rooster verwijderen. Het vastzetten geschiedt met 4 schroeven voor elke kant van het apparaat.
— De regeling van het apparaat (hoog-laag) kan worden uitgevoerd door middel van de twee bovenste haken, voorzien van regelschroef (2d).
— Naar gelang van het gewicht van de klep, de hendel (1a) verstellen in de richting van het teken + als de klep zwaar is en de richting van het teken — als de klep licht is.

— Bij alle uitvoeringen treedt de motor automatisch in werking door middel van het openen of sluiten van de klep.
— Met behulp van de bedieningsinrichting kiest men de werkingssnelheid (1a) en wordt de verlichtingsinstallatie in werking gesteld (1c). Ingeval het apparaat met een electronische snelheidsregelaar (1d) is uitgerust kunnen prestaties bereikt worden welke doorlopend varieerbaar zijn, van het minimum tot het maximum. Een algemene schakelaar (1b) is voorzien, die tot taak heeft de stroomtoevoer van het apparaat weg te nemen, zonder de stekker uit het stopcontact te trekken voor eventueel onderhoud (vervanging van de synthetische filter, vervanging van de actieve-kool-huls ingeval van schoonmaken.

$$ \text { Open } = \text { apparaat in werking } $$

$$ D i c h t = \text { apparaat niet in working } $$

VAST- EN LOSHAKEN VAN DE KLEP

Vasthaken

1) De beide haken van de metalen klep in de julste stand aan het apparaat vasthaken (2a).
2) De beide kanten van de klep vastpakken en in de speciaal daarvoor bestemde rails van het apparaat inbrengen (2b).
3) De klep gedeeltelijk sluiten en de beide houders naar beneden duwen (2c).

Losshaken

1) De houders van de klep (2c) naar boven duwen.
2) De beide kanten van de klop vaatpakkon, hem naar buiten trekken en uit het kanaal loshaken.

U welke in verhouding

U veruangen

U filter

U filter

ONDERHOUD

Synthetisch filter (3c)

Een juist onderhoud garandeert goede werking en rendement. Bijzondere zorg moet worden besteed aan het filtrerende paneel van synthetische vezel [hetwelk in verhuoding] tot het gebruik moet worden schoongemaakt (ongeveer elke 2 maanden) door het in lauw water met een biologisch afbreekbaar wasmiddel te wassen en het af te drogen zonder wringen. Vervanging na ongeveer 6 maanden wordt aanbevolen.

VERVANGING VAN DE SYNTHETISCHE FILTER

1) De houders (3a) naar de binnenkant duwen en de rooster verwijderen door deze zachtjes naar de buitenkant te trekken om hem uit de houders (see trakties).
2) De beide filter-houders (3b) en het synthetische filtrerende paneel (3c) verwijderen. 3) Het nieuwe filtrerende paneel inbrengen.

Actleve-kool-filter (3d)

Deze wordt gemiddeld tweemaai per jaar in de filtrerende apparaten [vevangen.] Vervangling van de actleve-kool-filter

1) Het omhuisel met actieve-kool (3d) kan worden verwijderd door middel van draaien tegen de richting van de klok in.
2) Het nieuwe omhuisel met actieve-kool inbrengen en vastzetten door draaien in de richting van de klok.

BELANGRIJK

— Men verkrijgt de beste werking bij een afstand tussen het apparaat en de kookplaat van: 60 cm bij een electrisch fornuis en 70 cm bij een gasformuis.
— Het apparaat nooit verbinden met afvoerbuizen van brandstoffen (ketels, centrale verwarming, geysers, enz).
— Het gebruik van materialen welke grote viammen onder het apparaat veroorzaken moet absoluut vermeden worden.
— Bij gebruik van frituurapparaten moeten deze voordurend worden gecontroleerd. Zelfontbranding van frituurolie brengt brandgevaar mee.

04301615

H/m eat.

GEBRUIKSAANWIJZING
HSM/EXT
04306110 - CE

HSM/EXT gebruiksaanwijzing:

1 / De afzuigkap moet aangebracht worden op minstens 65 cm. boven de kookplaten ( vitrokeramische of normale elektrische kookplaten) of op 75 cm. hoogte boven gasbranders.
2 / Het apparaat mag niet aangesloten worden op pijpen die gebruikt worden voor het afvoeren van rook afkomstig uit andere apparaten gevoed door gelijk welk ander type van energie, verschillend van de elektrische energie.
3 / Bij gelijktijdig gebruik van de kap en een kachel of haard, die lucht van het vertrek gebruiken (bv. gaskachels, petroleumkachels, kolenkachels, boilers enz.) moet men voorzichtig zijn omdat de kap de lucht van het vertrek die de kachel of haard nodig hebben, afvoert.

Voor een veilig gebruik en om te voorkomen dat afgevoerd gas terug zou komen in het vertrek, mag het vacuum de 0,04 mbr. niet overschreiden.

Dit kan door te zorgen voor een zekere luchttoevoer bv. via deuren, ramen, ventilatoren of andere technische maatregelen. Met het oog op alle problemen betreffende de overlast van rook wordt men verzocht de voorschriften van de bevoegde autoriteiten te respecteren.

4 / Laat, voorzover nog niet aanwezig, de wandcontactdoos op een zodanige plaats aanbrengen dat de stekker ten behoeve van een schoonmaakbeurt gemakkelijk uitgenomen kan worden. Indien men de kap permanent aan het elektrische net wil verbinden moet men, na het verwijderen van de bijgeleverde stekker, een tweepolige schakelaar aanbrengen die volgens de normen een afstand tussen de kontaktpunten moet hebben van minstens 3 mm.

5 / buurt
6 / deksel

Aansluiting van de kleine centrale met behulp van de speciale produkten: 1. Sluit de elektrische kabel aan op het klemmenbord van het produkt (Fig. 5). 2. Het deel van de elektrische draad dat door de wand gaat moet worden beschermd met de meegeleverde stijve buis (Fig. 4B).

1 S 2 S

INSTALLATIE EN MONTERING

Deze toestellen zijn speciaal ontworpen om de aroma's en geuren van de keuken zo geruisloos mogelijk aan te zuigen.

Afhankelijk van de specifieke vereisten van elke keuken (Fig. 1/2) kunnen kleine centrales worden geinstalleerd volgens een van de verschillende geillustreerde mogelijkheden.

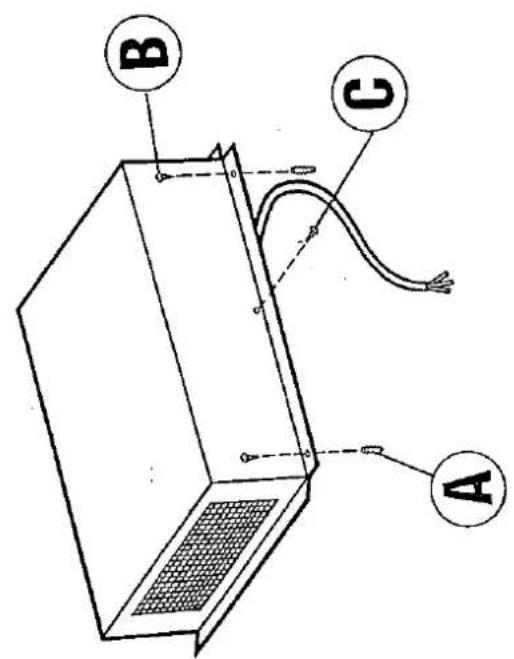

Installatie van het toestel (Fig. 3):

De toestellen worden vastgeschroefd aan de wand, het plafond of aan elke andere ondergrond. Hiertoe moeten de meegeleverde schroeven (Fig. 3B) en draagklampen (Fig. 3A) in de hiertoe voorziene gaten worden gestoken van het chassis.

Zodra ze is bevestigd, moet de centrale met een aanzuigkanaal of flexibele buis worden aangesloten op het produkt dat in de keuken is geïnstalleerd (Fig. 1/2).

Onderhoud van het toestel:

Voor het onderhoud van het toestel verplaatst u het metalen deskskel, hadat u de schroeven hebt logsedraaid (Fig. 3C).

Een zorgvuldig onderhoud garandeert de goede werking en het langdurige rendement van het toestel.

De constructeur biedt een volledig gamma aansluitingstoestellen die speciaal hiervoor zijn vervaardigd.

Rechtstreekse elektrische aansluiting: De kleine centrale kan rechtstreeks op het elektricitetsnet worden aangesloten (hierdoor werkt ze altijd op één snelheid). Steek hiervoor de elektrische stroomkabel van het toestel rechtstreeks in een stopcontact dat is aangesloten op één klassieke ON/OFF-schakelaar.

GEBRUIK

Schakel het toestel steeds uit voor u het reinigt of onderhoudt. Gebruik in de buur van het toestel geen materialen die een vlammend vuur kunnen veroorzaken.

Wees bij het frituren voorzichtig voor het brandgevaar van oliën en vetstoffen. Vooral oude olie is licht ontvlambaar en dus bijzonder gevaarlijk. Gebruik geen onafgedekte elektrische roosters.

Volg om eventuele brandrisico's te vermijden steeds de instructies voor de reiniging van de anti-vetfilters en de verwijdering van eventuele vetafzettingen op het toestel.

ONDERHOUD

Vooral het anti-vetrooster verdient veel aandacht en moet regelmatig worden gereinigd (ten minste om de twee maanden). Verwijder het anti-vetrooster en reinig het met een neutraal produkt, met de hand of in de vaatwasmachine.

Reinig gelakte toestellen steeds met lauw water en een neutraal produkt. Vermijd schuurprodukten. Gebruik bij de reiniging van toestellen in staal, koper of messing in geen geval schuur- of bijtende produkten. Het verdient aanbevelling om speciale produkten te gebruiken en aandachtig hun gebruiksaanwijzing te volgen.

Nederlands

AANDACHT

De afstand tussen de kookptaat en de onderkant van de afzuigkap moet ten minste 65 cm bedragen. De aangezogen lucht mag niet worden afgeleid in een trookkanal van toestallen die met andere dan elektrische energie worden gevoed (centrale verwarmingsinstallaties, radiators, boilers, enz.). De lucht moet worden afgevoerd volgens de voorschriften van de bevoegde overheden.

Als u de afzuigkap tegelijk gebruikt met toestellen die door andere dan elektrische energie worden gevoed (gaskachel, oliekachel, kolenkachel enz.) moet u ervoor zorgen dat het vertrek goed verlucht is. Anders zou de afzuigkap bij de luchtafvoer een depressie kunnen veroorzaken in het vertrek. De negatieve druk in het vertrek mag niet meer bedragen dan 0,04mbar, zo niet kan de warmtebron de gassen die moeten worden afgevoerd aantrekken. Het vertrek moet dus voorzien zijn van ventilatieopeningen die een constante verse luchtstroom garanderen.

LET OP: sluit het toestel altijd aan op een geaard stopcontact. Zorg er bij de elektrische aansluiting voor dat het stopcontact voorzien is van een aardleiding. Controleer ook of de spanning overeenstemt met de waarde die is aangeduid op het identificatieplaatje binnen in het toestel.

Als uw toestel niet is uitgerust met een flexibele kabel die niet kan worden losgemaakt en een aansluiting of elke andere inrichting die de ontkoppeling van alle polen van het netwerk garandeert, met een openingsafstand tussen de contacten van ten minste 3 mm, moeten deze elementen voorzien zijn in de vaste installatie.
