GEBRUIKSAANWIJZING H 3890 SCHOLTES

Afzuigkappen mogen alleen gebruikt worden voor het afzuigen van kookdampen en -luchtjes. De afzuigkap wordt in verschillende uitvoeringen geleverd: afzui-gend of recirculerend.

Afzuigend: De kookdampen worden aangezogen en naar buiten afgevoerd via een afvoerpijp.

Recirculerend: De kookdampen worden aangezogen, door filters met aktieve koolstoffen gezuiverd en door de roosters aan de zijkant bovenin de sierschoorsteen weer het vertrek ingevoerd.

De modellen en de technische gegevens van de afzuigkap worden in de tabel hieronder vermeld.

Op het kenplaatje op de kap bevindt zich ook informatie over de elektrische kenmerken.

H3890

AFMETINGEN (mm)	A	600	900
	B	500	500
	C	100	100
GEWICHT	(kg.)	21,5	26
VERMOGEN W (230-240V-)	totaal vermogenventilatorlampjes	1311201x11	1311201x11

2) VEILIGHEIDSVOORSCHRIFTEN

- De minimumafstand H tussen de kook-unit en de onderkant van de afzuigkap mag bij elektrische fornuizen niet korter | Leg daarom in het vertrek luchtroosters aan waardoor continu verse lucht wordt aangevoerd.

- De aangezogen lucht mag niet worden verwijderd door een afvoerkanaal dat ook wordt gebruikt voor de rookgassen van niet-elektrische toestellen (centrale verwarming, geisers, gasboilers, enz.).

- Voor de afvoer van aangezogen lucht dient u de voorschriften van de bevoegde autoriteiten na te leven. overeenkomt met die op het plaatje aan de binnenzijde van het toestel.

- Bij gelijktijdig gebruik van een afzuigkap en niet op elektriciteit werkende verwarmingstoestellen (zoals gas-, olie- of kolenkachels, enz.) moet voor een goede ventilatie van het vertrek worden gezorgd. Bij het afvoeren van lucht door een afzuigkap kan er in het vertrek namelijk een onderdruk ontstaan.

Deze onderdruk mag de 0,04 mbar niet overschrijden. Zo voorkomt u dat de rookgassen van een kachel weer naar binnen worden gezogen.

ORANGE 10 26 0 BLUE 4 43 WHITE 3 44 RED 2 45 BLACK 1 46 9 32 48 33 42 30 41 11 25 19 ~ 23 47 18 L N 437/1

1.2) Elektrisch schema

3) INSTALLATIE

3.1) Mogelijkheden

Het apparaat bestaat uit een afzuigkap en een telescoop-vormige sierschoorsteen, die boven op de kap wordt gemonteerd. Leg tevoren de elektrische aansluiting van de afzuigkap zo aan dat deze achter de sierschoorsteen verdwijnt.

- Trek voor elke schoonmaak- of onderhoudsbeurt de stekker uit het stopkontakt.

Afzuigende uitvoering De kookdampen worden aangezogen en naar buiten afgevoerd door een (niet meegeleverde) afvoerpijp. Bij deze uitvoering mogen geen aktieve koolstoffilter worden gebruikt.

Recirculerende uitvoering

De kookdampen worden aangezogen, door de aktieve koolstofffilter gezuiverd en via de zijroosters bovenin de sierschoorsteen opnieuw in het vertrek ingevoerd.

- Een secuur onderhoud is de beste garantie voor een goede werking en een langdurig rendement van de afzuigkap.

- Speciale aandacht verdienen de vetfilters, die regelmatig, afhankelijk van het gebruik (minstens eens in de twee maanden), moeten worden schoongemaakt. Verwijder de vetfilters en was ze met een neutraal afwasmiddel, met de hand of in de vaatwasmachine.

Wees voorzichtig tijdens het frituren: oliën en vetten zijn zeer brandgevaarlijk. Voor het reinigen van gelakte oppervlaktes gebruikt u lauw water en een zacht schoonmaakmiddel; gebruik geen schuurmiddelen. Vooral gebruikte frituurolie is bijzonder licht ontvlambaar.

- Vermijd in de direkte omgeving van de afzuigkap elk gebruik van ontvlambare stoffen (geen gerechten flamberen).

Wees voorzichtig tijdens het frituren: oliën en vetten zijn zeer brandgevaarlijk. Vooral gebruikte frituurolie is bijzonder licht ontvlambaar.

3.2) Ophanging van de afzuigkap
Bevestiging aan de wand - Neem bord D (boormal) uit het pakket en plaats het op de wand, precies op de plek waar u de afzuigkap wilt installeren. Lijn L komt overeen met de onderkant van de afzuigkap.
- Plaats de stippellijn V op de boormal recht boven het midden van de kook-unit.
- Bepaal aan de hand van lijn L op de boormal de juiste hoogte van de kap (minstens 65 cm boven de kookunit).
- Bevestig de boormal provisorisch met plakband N op de muur en teken de boorgaten in de mal af.
- Boor de gaten in de muur.

• Zet de beugels S stevig vast op de wand met behulp van de bijgeleverde pluggen en schroeven V.
• Draai de schroeven K zoveel mogelijk terug zodat zij bij de plaatsing van het apparaat niet in de weg zitten.

Ophanging van de kap
- Plaats de kap voorzichtig op de beugels en let hierbij op dat zij precies in de openingen achter op de kap terecht komen.

KU-1000
Bevestiging op achterpaneel (optioneel)
Het metalen achterpaneel doet dienst als wand achter de kookunit.
- Plaats het paneel met de onderkant achter de kookunit en de bovenkant tegen de muur (tegenover de hiervoor bestemde gaten). Zet het paneel bovenin vast met de bijgeleverde pluggen en schroeven.
Het apparaat wordt op dezelfde wijze op het achterpaneel gemonteerd als op de muur. Gebruik de beugels die bij de kap zijn geleverd en de schroeven en pluggen van het paneel.

4.2) Recirculeende uitvoering met luchtfilter en recirculatie van de gezuiverde lucht

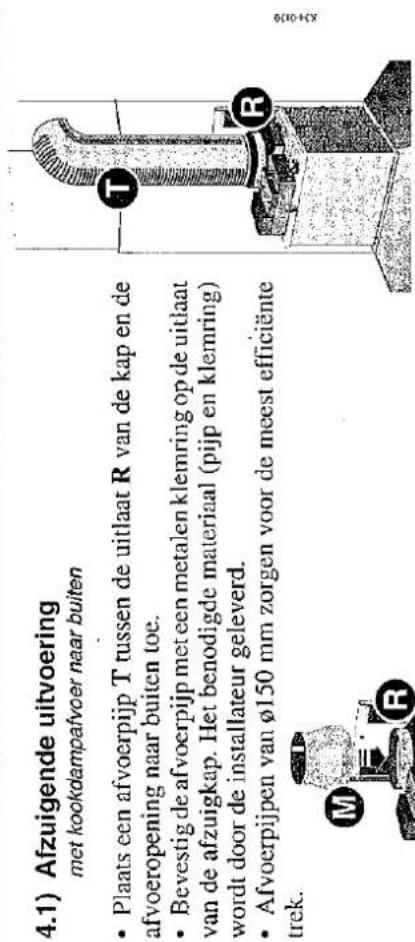

4.1) Afzuigende uitvoering met kookdampafvoer naar buiten • Plaats een afvoerpijp T tussen de uitlaat R van de kap en de afvoeropening naar buiten toe. • Bevestig de afvoerpijp met een metalen klemring op de uitlaat van de afzuigkap. Het benodigde materiaal (pijp en klemring) wordt door de installateur geleverd. • Afvoerpijpen van ø150 mm zorgen voor de meest efficiënte trek.

Indien u geen afvoerpijp van ø150 mm kunt gebruiken mag u een pijp nemen van een kleinere doorsnede. Plaats deze met het plastic verloopstuk M (bijgeleverd) op uitlaat R.

M R

W L • Sluit de keerplaat een meta • Zie vo van de schoorst onder. Het mate wordt ge teur.

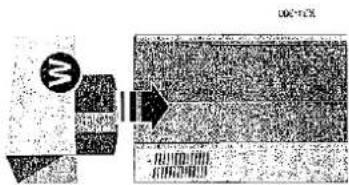

Montage van de keerplaat W • Installeer de keerplaat W op de interne rand bovenop de schoo steen en zet hem met de vier bi geleverde schroeven L vast.

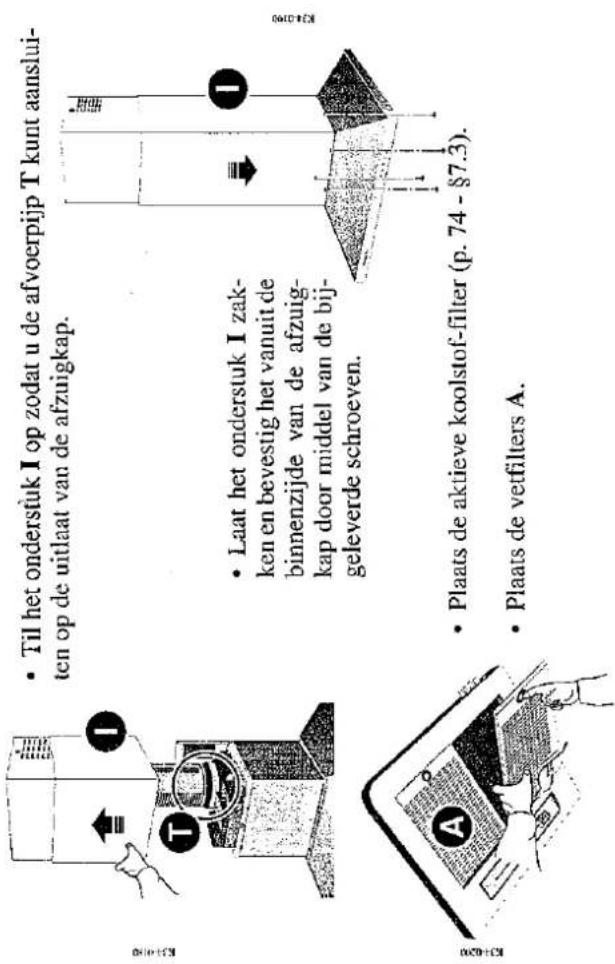

Montage van de sierschoorsteen

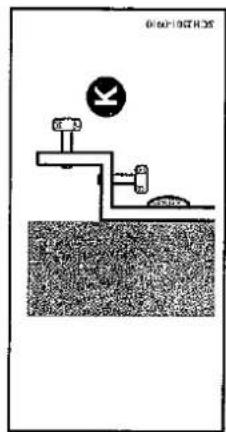

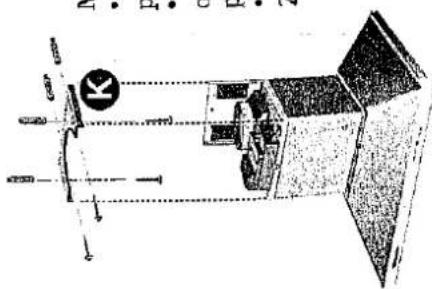

- Plaats beugel K hoog tegen de muur, vlak onder het plafond, recht boven de as van de afzuigkap. - Teken de boorgaten af op de muur of op het plafond en bevestig de beugel met de bijgeleverde pluggen en schroeven. - Sluit de afzuigkap aan op het elektrische net zoals wordt beschreven in het hoofdstuk "Elektrische aansluiting".

- Plaats de sierschoorsteen, til het bovenste deel S op en zet het met de bijgeleverde schroeven vast op de beugel.

- Schuif het bovenste deel S eraf en draai het om zodat de roosters aan de onderzijde terecht komen en onzichtbaar worden. - Zet de sierschoorsteen L op zijn plaats en til het bovenste deel S tot aan het plafond over de steunbeugel heen. - Bevestig de boven- en onderkant van de sierschoorsteen respektievelijk op de beugel en op de afzuigkap (zie afbeelding). Het onderste deel van de sierschoorsteen L wordt bevestigd met schroeven vanuit de binnenzijde van de kap.

GEBRUIK (beschrijving van de bedieningsknoppen)

Lees voordat u het apparaat op het elektrische net aansluit het hoofdstuk "Veiligheidsvoorschriften".

- De schuifknop verlichting schakelt de lamp in de afzuigkap
- Met de aan/uit knop gaat de motor in de eerste snelheid aan of uit.
- De snelheidsknoppen van de motor regelen de 2e en de 3e snelheid.
- Het controlelampje gaat aan zodra de aan wordt aangezet.
- Zet de afzuigkap 5 à 10 minuten voor u gaat koken aan, zodat de juiste onderdruk ontstaat vooreen efficiënte werking. Stel de zuigkrachtregelaar in op de laagste stand. - Hierna mag de afzuigkap tijdens het koken op de middelste stand worden gebruikt. Op deze manier werkt de kap vrijwel geruisloos.
- Laat de kap 20 à 30 minuten na het koken op de laagste stand aanstaan zodat alle dampen en kookluchtjes worden verwijderd.

7) ONDERHOUD

Trek voor elke schoonmaak- of onderhoudsbeurt de stekker uit het stopkontakt.

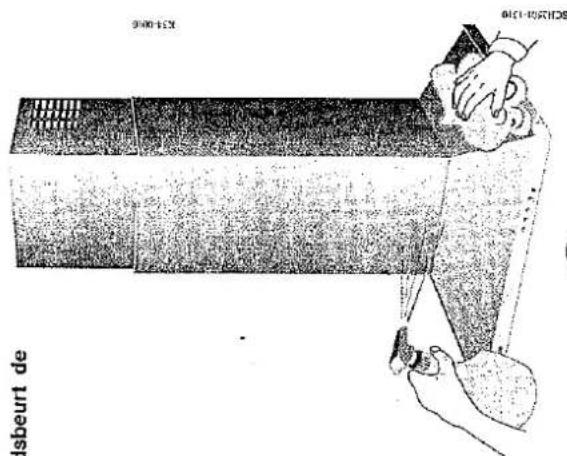

7.1) Onderhoud van de buitenkant

Gelakte buitenkant

Gebruik een vochtige doek met lauw water en een zacht schoonmaakmiddel. Gebruik geen reinigingsmiddelen in poedervorm of schuurmiddelen.

Buitenkant van roestvrij staal, rood- of geelkoper

Gebruik speciale produkten.

Vermijd schoonmaakmiddelen of schuur- middelen, en volg de gebruiksaanwijzing op de verpakking van ieder produkt.

H F H K1-4200

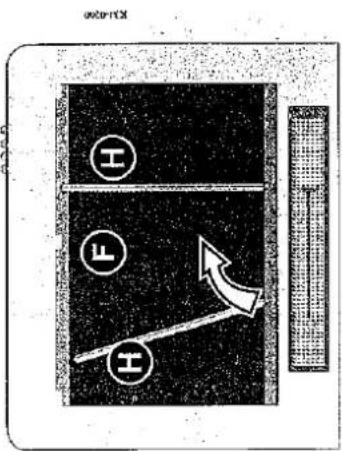

- Zet filter F met behulp van de bijgeleverde bevestigingsbeugels H vast (zie figuur). Let op: zorg ervoor dat het aktieve koolstofffilter niet de binnenkant van de kap inbuigt wanneer u het met de bevestigingsbeugels vastzet.

7.4) Vervanging van het lampje Trek voordat u de lampjes verwisselt de stekker uit het stopkontakt.

Zorg ervoor dat het elektrische vermogen van de lampjes de waarde die naast de lampfitting is aangegeven, niet overschrijdt.

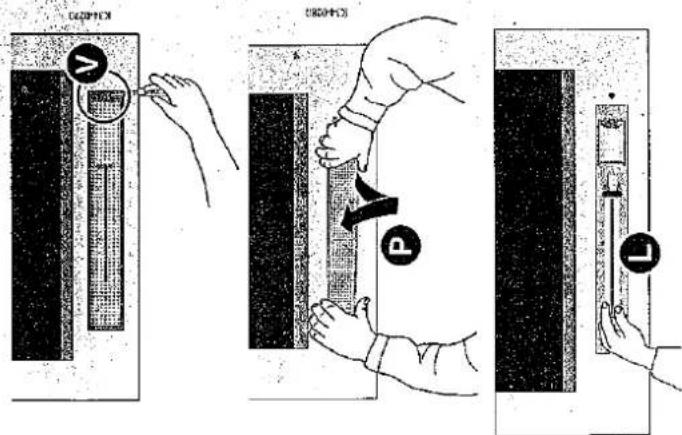

Neon

Pas op! De lamp kan heet zijn.

- Draai schroef V op het paneel onder de kap los.

- Verwijder het paneel P zoals beschreven in de figuur.

- Neem het TL-buisje L weg. - Plaats een nieuwe TL-buis.

dsbeurt de K31-006 BC1250-1370

KONZHI-1700

7.2) Onderhoud van de vetfilters

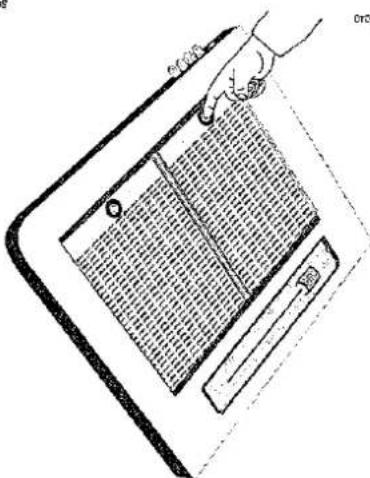

- Reinig de vetfilters regelmatig, minstens eens in de twee maanden. - De metalen vetfilters kunnen met warm water en een neutraal afwasmiddel worden gereinigd, of direkt in de vaatwasmachine worden gewassen. - Bij intensief gebruik moeten de filters vaker worden schoongemaakt.

7.3) Vervanging van de aktieve koolstof-filters

Vervang de aktieve koolstof-filters F zo- dra u merkt dat ze minder goed werken, en in elk geval eens in de zes maanden. - Verwijder de vetfilters. - Breng het lange deel van filter F aan in de gleuf die evenwijdig loopt aan de me- talen filterhouder. - Houdt filter F aan de zijkant vast en buig het aan de andere kant zo om dat het precies in de houder past.
