Type product	Inbouwoven
Merk	Baumatic
Model	BO624SS
Kleur	Roestvrijstaal (RVS)
Afmetingen (b x h x d)	59,5 cm x 59,5 cm x 54,5 cm
Inbouwafmetingen	56,0 cm x 59,0 cm x 55,0 cm
Gewicht	circa 30 kg
Energiebron	Elektrisch
Energieverbruik (conventioneel)	0,99 kWh
Energieverbruik (hetelucht)	0,89 kWh
Energie-efficiëntieklasse	A
Capaciteit ovenruimte	71 liter
Aantal roosters	2
Verwarmingsfuncties	Hetelucht, Boven- en onderwarmte, Grill, Ontdooien
Temperatuurbereik	50 °C – 250 °C
Timer	Ja, mechanisch
Binnenverlichting	Ja
Reiniging	Handmatig, emaille binnenpanelen
Veiligheid	Kinderslot, Automatische uitschakeling
Deurtype	Klapdeur met koelglas
Garantie	2 jaar
Inclusief accessoires	1 rooster, 1 bakplaat

Veelgestelde vragen - BO624SS BAUMATIC

Hoe installeer ik de Baumatic BO624SS oven?

Zorg voor een correcte inbouw volgens de afmetingen in de handleiding. Sluit de oven aan op een geaard stopcontact. Laat de installatie bij voorkeur uitvoeren door een erkende installateur.

Welke verwarmingsfuncties heeft de oven?

De oven beschikt over hetelucht, boven- en onderwarmte, grill en ontdooistand. Gebruik de juiste functie voor uw gerecht.

Hoe stel ik de timer in?

Draai aan de timer-knop rechtsonder om de gewenste tijd in te stellen. Het lampje gaat uit als de timer afloopt.

Kan ik de oven gebruiken met aluminiumfolie?

Aluminiumfolie kan worden gebruikt, maar vermijd contact met de verwarmingselementen. Plaats het niet direct op de bodem van de oven.

Hoe reinig ik de oven?

Laat de oven afkoelen. Verwijder losse etensresten en maak de binnenpanelen schoon met een vochtige doek en mild reinigingsmiddel. Gebruik geen schurende middelen.

Wat moet ik doen als de oven niet opwarmt?

Controleer of de oven correct is aangesloten op de stroomvoorziening en of de timer niet per ongeluk is ingesteld. Controleer ook de zekering. Als het probleem aanhoudt, neem contact op met de klantendienst.

Hoe activeer ik het kinderslot?

Het kinderslot wordt geactiveerd door de knop 'Sleutel' gedurende 3 seconden ingedrukt te houden. Het slot wordt gedeactiveerd door dezelfde actie te herhalen.

Wat is de juiste positie voor het rooster?

Plaats het rooster op de gewenste hoogte in de geleiders. Voor hetelucht wordt de middelste stand aanbevolen. Voor grillen gebruikt u een hogere stand, voor taarten een lagere.

Hoe vervang ik de ovenlamp?

Schakel de stroom uit. Verwijder het glasdeksel van de lamp, vervang de lamp (G9, 25W) en zet het deksel terug. Gebruik een lamp die bestand is tegen hoge temperaturen tot 300°C.

Waar vind ik het serienummer van de oven?

Het serienummer staat op het typeplaatje aan de achterzijde van de oven of in de deuropening. Houd dit bij de hand voor service- en ondersteuningsaanvragen.

GEBRUIKSAANWIJZING BO624SS BAUMATIC

Gebruikershandleiding

Gebruikershandleiding voor uw Baumatic

BO600SS/ BL/ W 60cm Conventionele oven

BO608SS 60 cm Heteluchtoven

BO612SS/ BL/ W 60 cm Heteluchtoven

BO624SS 60 cm Multifunctionele oven

BO632SS 60 cm Multifunctionele oven

Deze gebruikers handleiding bevat belangrijke informatie, zoals veiligheid & installatie punten, die u er toe zal leiden om het beste uit uw apparaat te halen. Hou het op een veilige plaats, zodat deze gemakkelijk beschikbaar is voor toekomstig gebruik, voor u of een persoon die niet is vertrouwd met de werking van het apparaat.

Milieu

4

Belangrijke veiligheidsinformatie 5-7

Specificaties

8

-

1

3

B

O

6

0

0

S

S

BO612BL/SS/W

9

B

O

6

2

4

S

S

B

O

6

3

2

S

S

K

o

e

l

v

e

n

t

i

l

a

t

o

r

Bedieningspaneel
	1	2	-	1	8
Voor het eerste gebruik				13
Selecteren van een oven-functie	14-15
Thermostaat regelknop			15
Oven verlichting	1	5
Bereidings richtlijnen	16
Waarschuwingen		17

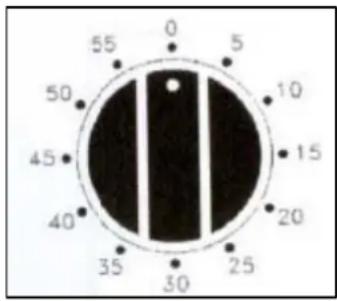

Gebruik minutentimer		18

Schoonmaak en onderhoud	18-22
Vervangen van de ovenlamp	19
Het verwijderen van de ovendeur voor het reinigen	20

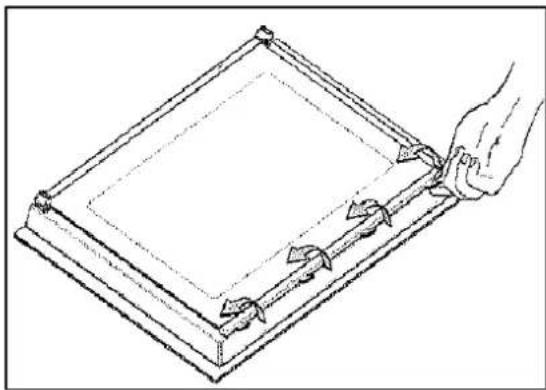

Het verwijderen van het binnenglas van de deur voor het reinigen.

Installatie

Elektrische aansluiting

Het installeren van de oven in de keuken kast

22-23

Plaatsing van het apparaat

V

e

n

t

i

l

a

t

i

e

-

e

i

s

e

26

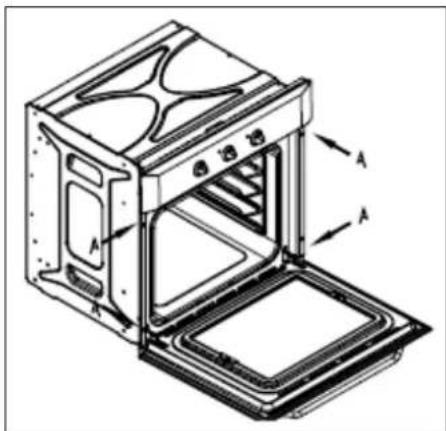

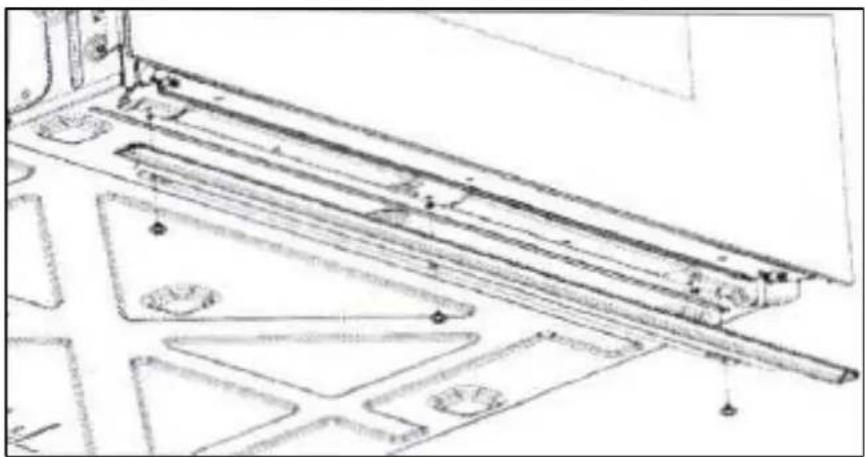

Het installeren van de oven in de kast

26

Mijn apparaat werkt niet correct	27-28
Contactgegevens	29

Milieubescherming

AFVALVERWI JDERING

Scheidt het afval in verschillende materialen (karton, polystyreen, en derg.) en voer het af volgens de locale voorschriften (wet nr.125/97 Stbl., Milieubeheer en afvalverwijdering, § 18 en 19, en de Verordening nr.338/97 Stbl. §16). Het toestel en de onderdelen ervan na verloop van levensduur naar een inzamelpunt brengen (§ 16 en 17 Verordening nr. 338/97 Stbl.).

• De verpakkingsmaterialen die Baumatic gebruikt zijn milieuvriendelijk en kunnen worden gerecycled.
• Gelieve alle verpakkingsmateriaal ontdoen met inachtneming van het milieu.

Uw veiligheid is van het grootste belang voor Baumatic. Zorg ervoor dat u deze handleiding goed leest voordat u het apparaat installeert of in gebruik gaat nemen. Als u niet zeker bent van een van de informatie in deze handleiding neem dan contact op met de servicedienst van Baumatic.

Algemene informatie

• Dit apparaat is ontworpen voor huishoudelijk gebruik en kan worden ingebouwd in een standaard keuken inbouwkast.
• BELANGRIJK: Het aangrenzende keukenmeubilair en alle gebruikte materialen tbv de installatie moeten bestand zijn tegen een minimum temperatuur van 85 °C boven de omgevingstemperatuur van de ruimte tijdens gebruik.
• Keukenmeubelen gemaakt van bepaalde soorten vinyl of laminaat zijn bijzonder gevoelig voor beschadiging of verkleuring bij hitte genoemd hierboven.
• Eventuele schade veroorzaakt door het apparaat, geïnstalleerd in een ruimte welke niet bestand is tegen deze temperatuur of aangrenzende materialen die minder dan 4 mm afstand van het apparaat zijn, zal de aansprakelijkheid zijn van de eigenaar.
• Het gebruik van dit apparaat voor andere doeleinden of in een andere omgeving, zonder de uitdrukkelijke toestemming van Baumatic, valt buiten de garantie of aansprakelijkheid van Baumatic.
• Uw nieuwe toestel wordt gegarandeerd tegen elektrische of mechanische defecten, onder voorbehoud van bepaalde uitzonderingen die zijn beschreven in de garantie voorwaarden van Baumatic. Het voorgaande heeft geen invloed op uw wettelijke rechten.
• Reparaties mogen alleen worden uitgevoerd door service monteurs van Baumatic.

Waarschuwing en veiligheidsinstructies

- Dit apparaat voldoet aan alle geldige Europese normen. Het neemt niet weg dat het toestel tijdens gebruik heet wordt en na het uitzetten nog een periode heet blijft.

Kinderveiligheid

- Baumatic raadt aan om jonge kinderen niet in de buurt van het apparaat te laten komen en het apparaat niet te laten bedienen.

- Wanneer het toch nodig is jonge kinderen in de keuken toe te laten, verzeker u er van dat de kinderen onder toezicht staan.

Algemene veiligheid

• Leun niet of plaats geen zware voorwerpen op de ovendeur terwijl deze open is, omdat dit schade aan scharnieren en de oven deur kan veroorzaken.
• Laat geen verhitte olie of vet onbeheerd achter, aangezien dit een brandgevaar is.
• Zet geen pannen of bakplaten direct op de bodem van de oven.
• Laat geen elektrische uitrusting of kabels in contact te komen met het hete gedeelte van de oven.
• Gebruik het apparaat niet om een ruimte te verwarmen of kleren in te drogen.
• Installeer het apparaat niet naast dunne gordijnen of meubels.
• Probeer niet op te tillen aan het handvat van de ovendeur omdat dit schade aan het apparaat of persoonlijk letsel kan veroorzaken

Schoonmaak

• De oven moet regelmatig worden gereinigd.
• Tijdens gebruik en reiniging moet grote zorgvuldigheid in acht orden genomen.
• BELANGRIJK: Het apparaat moet worden losgekoppeld van het lichtnet alvorens te reinigen.

Installatie

Dit apparaat moet correct worden geïnstalleerd door een voldoende gekwalificeerd persoon, strikt in overeenstemming met de instructies van de fabrikant.

• Baumatic wijst elke verantwoordelijkheid van letsel of schade aan personen of goederen af, als gevolg van onjuist gebruik of onjuiste installatie van dit apparaat.
• Tijdens het gebruik van het apparaat wordt warmte, stoom en vocht aangemaakt. Zorg ervoor dat de ruimte voldoende wordt geventileerd om verwondingen te voorkomen. Als het apparaat zal worden gebruikt voor langere tijd, dan is extra ventilatie vereist.
• Neem contact op met uw gekwalificeerde installateur als u twijfelt over de hoeveelheid ventilatie.

Verklaring van overeenstemming.

Dit apparaat voldoet aan de volgende Europese richtlijnen:

• 2006/95/EC met betrekking tot "lage spanning"
• 2004/108/EC met betrekking tot "elektromagnetische distrubances"
• Regeling (EN) N° 1935/2004 met betrekking tot "materialen in contact met leven smiddelen"

- De bovenstaande richtilijnen voldoen aan de 93/68/EEC met betrekking tot CE het merken.

- De fabrikant verklaart dat de oven wordt gefabriceerd met behulp van gecertificeerde materialen en het apparaat wordt geïnstalleerd in overeenstemming met de normen die momenteel van kracht zijn. Dit apparaat moet worden gebruikt voor huishoudelijke doeleinden.

SPECI FI CATI ES

560 560 549,5 583 - 585 40-50 578,5 594 565,5 22 598 600

BO600SS/ BL/ W

Product afmetingen

Hoogte: 600 mm

Breedte: 598 mm

Diepte: 565,5 mm

Inbouw afmetingen

Hoogte: 583 mm - 585 mm

Breedte: 560 mm

Diepte: 560 mm

• 4 functie statische oven
• Energie klasse: A
• Oven inhoud: 68 / 61 liter
- Koelventilator
• Thermostaatgeregelde grill
• Dubbel glas verwijderbare deur
• Verwisselbaar glas binnenkant deur

Standaard toebehoren

• Geëmailleerde bakplaat met handvat
- Veiligheids plank
- Trivet

Optionele extra

- BPS2 Pizza steen

Aansluitwaarde: 13 A

Netvoeding geleiders: 3 x 1.5mm ^2

LET OP!! Oven dient geaard te zijn

560 560 40-50 583 - 585 549,5 578,5 594 565,5 22 598 600

Product Afmetingen

Hoogte: 600 mm

Breedte: 598 mm

Diepte: 565,5 mm

Inbouw Afmetingen

Hoogte: 583 mm -

585 mm

Breedte: 560 mm

Diepte: 560 mm

• 4 functie heteluchtoven
• Energie klasse: A
- Oven capaciteit: 68 / 61 liter
- Timer
- Koelventilator
• Thermostaat geregelde grill
• Dubbel glas verwijderbare deur
• Verwisselbaar glasvbinnendeur

Standaard toebehoren

• Geëmailleerde bakplaat met handvat
- Veiligheid plank
- Onderzetter

Optionele extra

• BPS2 Pizza steen

Aansluit waarde: 13 A

Netvoeding aansluiting: 3 x 1.5mm ^2

BO624SS

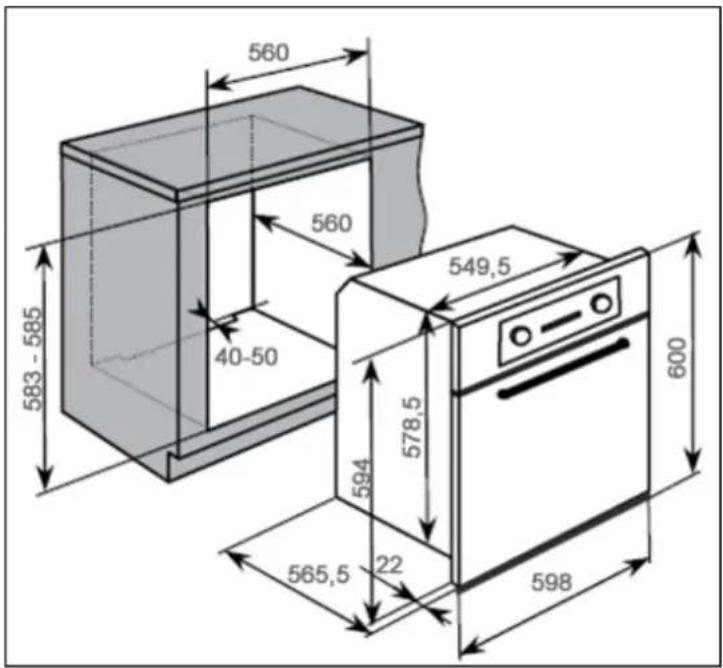

560 560 40-50 583 - 585 549,5 578,5 594 565,5 22 598 600

Product Afmetingen

Hoogte: 600 mm

Breedte: 598 mm

Diepte: 565,5 mm

Inbouw Afmetingen

Hoogte: 583 mm - 585 mm

Breedte: 560 mm

Diepte: 560 mm

• 5 functies multifunctionele oven
• Energie klasse: A
- Oven capaciteit: 68 / 61 liter
- Timer
- Koelventilator
• Thermostaat geregelde grill
• Dubbel glas verwijderbare deur
• Verwisselbaar glas binnendeur

Standaard toebehoren

• Geëmailleerde bakplaat met handvat
- Veiligheid plank
- Onderzetter

Optionele extra

• BPS2 Pizza steen

Aansluitwaarde: 13 A

Netvoeding aansluiting: 3 x 1.5mm ^2

BO632SS

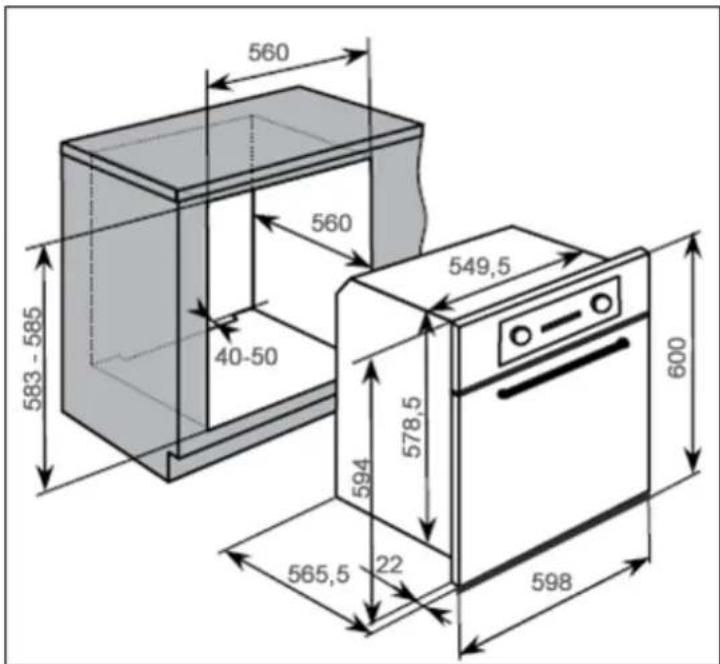

560 560 549,5 583 - 585 40-50 578,5 594 565,5 22 598 600

Product Afmetingen

Hoogte: 600 mm

Breedte: 598 mm

Diepte: 565,5 mm

Inbouw Afmetingen

Hoogte: 583 mm - 585 mm

Breedte: 560 mm

Diepte: 560 mm

Productspecificaties

• 7 functie multifunctionele oven
• Energie klasse: A
- Oven capaciteit: 68 / 61 liter
- Timer
- Koelventilator
• Thermostaat geregelde grill
• Dubbele glas verwijderbare deur
• Verwisselbaar glasbinnendeur glas

Standaard toebehoren

• Geëmailleerde bakplaat met handvat
- Veiligheid plank

Optionele extra

• BPS2 Pizza steen

Netvoeding Aansluiting: 3 x 1.5mm ^2

Koelventilator

• De binnenkant van deze toestellen is uitgerust met een tangentiële koelventilator deze houdt de inwendige temperatuur van de oven stabiel en de externe oppervlakte temperatuur lager.
• Nadat u klaar bent met koken en u heeft de oven uitgeschakeld, blijft de koelventilator draaien voor een periode van tijd daarna. De lengte van de tijd zal afhangen van hoe lang de oven is ingeschakeld en hoe hoog de temperatuur is.

Voor toekomstig gebruik gelieve de volgende gegevens noteren die te vinden is op het typeplaatje en de datum van aankoop kan worden gevonden op uw verkoopfactuur. Het typeplaatje voor uw oven kan worden gevonden door het openen van de ovendeur en aan de rechterkant kant van de oven chassis te kijken.

Datum van aankoop ....

Bedieningspaneel

BO600SS/ BL/ W

1 3 4 2

1) Oven functie knop
2) Thermostaat regelknop
3) Power Indicator
4) Thermostaat lampje

1 4 2 5 3

1) Timer knop
2) Oven functie knop
3) Thermostaat regelknop
4) Power indicator
5) Thermostaat lampje

Voor het eerste gebruik

• Om alle geuren en conserveringsmiddelen die achter zijn gebleven tijdens het productieproces uit de oven te verwijderen, moet u de oven in stellen op hete lucht (of conventionele functie bij de BO600SS/ BL/ W) en de thermostaat op de maximale temperatuur instellen.
• Het is volkomen normaal dat een geur wordt geproduceerd tijdens dit proces.
• U moet ervoor zorg dragen dat alle ramen van de ruimte open zijn gelaten tijdens dit proces.
• Het is raadzaam dat u niet in de ruimte verblijft terwijl het inbrandt proces plaatsvindt.
• U moet de oven 30-40 minuten op maximale temperatuur aan laten staan.
• Nadat de oven is afgekoeld, moet deze worden gereinigd met warm zeepwater, met behulp van een spons of zachte doek. GEEN SCHUURMIDDELEN GEBRUIKEN
• De buitenkant van de oven moet worden gereinigd met warm zeepwater, met behulp van een spons of zachte doek. GEEN SCHUURMIDDELEN GEBRUIKEN
• Wij raden aan om de roestvrijstalen oppervlaktes van de oven te reinigen met een daarvoor geschikte RVS reiniger

Selecteren van een oven functie

De functie knop moet worden gebruikt om een specifieke functie in te stellen voor de gewenste manier van bereiden. Afhankelijk van de functie die u instelt maakt de oven gebruik van verschillende elementen. Wanneer een functie wordt geselecteerd, zal het power lampje branden.

Oven functies

Oven licht (BO600BL/ SS/ W / BO608SS / BO612BL/ SS/ W): Aparte licht functie die hierbij brand alleen de ovenverlichting ook als de oven niet in gebruik is

Conventionele functie (BO600SS/ BL/ W, BO624SS, BO632SS): Dit is de traditionele manier van koken, met warmte uit de bovenste en onderste elementen. Deze functie is alleen geschikt voor roosteren en bakken op één rooster/plaat.

Hete Lucht (BO608SS / BO612BL/ SS/ W, BO632SS): Deze methode van koken maakt gebruik van een ventilator. Dit bereidingsproces resulteert een snellere en meer economische bereiding. De ventilator maakt het mogelijk voedsel tegelijk te verwarmen op verschillende platen/roosters en het voorkomen van de overdracht van geuren en smaken van het ene gerecht op een ander gerecht.

Gril functie (BO600BL/ SS/ W / BO608SS / BO612BL/ SS/ W / BO632SS): Met deze methode wordt gebruik gemaakt van het binnenste gedeelte van het boven element, zodat het voedsel van bovenaf wordt verwarmd. Deze functie is geschikt voor het grillen van delen van spek, toast, vlees, enz.

Volledige gril (BO632SS): Met deze methode wordt gebruik gemaakt van het gehele bovenste element, zodat het voedsel van bovenaf wordt verwarmd. Deze functie is geschikt voor het grillen van middelgrote of grote delen worstjes, bacon, steaks, vis, enz.

Ontdooi functie (BO608SS / BO612BL/ SS/ W, BO632SS): De ventilator draait zonder warmte om de tijd van ontdooien van bevroren voedingsmiddelen te verminderen. De tijd die nodig is om het voedsel ontdooien zal afhangen van de kamertemperatuur, de hoeveelheid en het soort voedsel. Controleer altijd de verpakking van levensmiddelen voor instructies voor het ontdooien.

Onderste element(BO600SS/ BL/ W, BO624SS): Deze methode van voedsel bereiden is geschikt voor het langzaam verwarmen en het opwarmen van voedsel. Het voedsel wordt vanaf onder verwarmd.

Hete lucht en conventionele functie (BO624SS): Deze methode van bereiden biedt traditionele bereiding met warmte van de bovenste en de onderste element en maakt ook gebruik van de circulatie ventilator. Dit zorgt voor een snelle en gelijkmatige verdeling van de warmte. Geschikt voor o.a. licht en delicaat bakken, zoals gebak.

Hete lucht en gril functie (BO624SS, BO632SS): Deze methode maakt gebruik van het koken de bovenste element in combinatie met de circulatie ventilator, dit zorgt voor een snelle verspreiding van de warmte. Deze functie is geschikt snel bruinen, waardoor sappen behouden blijven in het voedsel zoals steaks, hamburgers, sommige groenten, enz.

Hete lucht en onderste element(BO624SS, BO632SS): Deze methode maakt gebruik van het koken de onderste element in combinatie met de circulatie ventilator, die helpt om de warmte circuleren. Deze functie is geschikt voor voedsel dat een fijne voorbereiding vraagt.

Thermostaat knop

250 200 150 100 50 1

De thermostaat knop bepaalt de vereiste temperatuur van de oven. Het is mogelijk om de temperatuur te regelen binnen een bereik van 50 - 250 °C.

Thermostaat lampje

°C 250 200 150 100 50

Dit lampje zal aangeven dat de verwarmingselementen in werking zijn. Het lampje gaat uit wanneer de ingestelde temperatuur van de thermostaat knop is bereikt. Het zal tijdens de bereiding aan en uit gaan.

U mag geen eten in de oven plaatsen wanneer de ingestelde temperatuur niet is bereikt.

Bereidings richtlijnen

• Raadpleeg de informatie op de verpakking van levensmiddelen voor richtlijnen over bereiding temperaturen en tijden. Eenmaal vertrouwd met de prestaties van uw apparaat, kunnen temperaturen en tijden worden aangepast aan uw persoonlijke voorkeur.
• Bij gebruik van de heteluchtoven functie dient u de gegevens op de verpakking van levensmiddelen voor deze specifieke wijze van bereiden te volgen.
• U dient tijdens het voorverwarmen geen voedsel in de oven te plaatsen totdat het thermostaatlampje uit is. U kunt ervoor kiezen niet voor te verwarmen wanneer u gebruik maakt van de heteluchtoven modus, maar u dient de kooktijd die op de verpakking van levensmiddelen staat te verlengen met ten minste tien minuten.
• BELANGRI JK: U dient de oven altijd voor te verwarmen als u gaat bakken.
• Wanneer er geen aanwijzingen voor een hete lucht oven op een verpakking staat kunt u over het algemeen 10% van de temperatuur en baktijd af halen.
• Zorg ervoor dat diepvriesproducten altijd worden ontdooid vóór het bereiden, tenzij de er op de verpakking van het product wordt aangegeven dat het bevroren kan worden bereidt.
• Controleer dat alle accessoires die niet nodig zijn voor het bereiden worden verwijderd uit de oven.
• Plaats de bakplaten in zoveel mogelijk het midden van de oven en laat ruimte tussen de platen, zodat de warmte kan circuleeren.
• Probeer de deur zo min mogelijk te openen de gerechten te bekijken.
• De verlichting zal blijven branden tijdens het koken.

Waarschuwingen

• Houd de ovendeur gesloten bij het gebruik van alle de ovenfuncties, inclusief alle gril functies.
• Gebruik geen aluminium folie om de geëmailleerde bakplaat of warmte objecten onder de gril te bedekken. De hoge reflectie van de folie zou het gril element kunnen beschadigen.
• U mag ook nooit de bodem uw oven met aluminiumfolie bedekken.
• Plaats tijdens het bereiden, nooit pannen of kookgerei direct op de bodem van uw oven. Ze moeten altijd geplaatst worden op de bijgeleverde platen.
• De gril verwarmingselementen en andere interne onderdelen van de oven wordt zeer heet tijdens het gebruik, vermijd aanraking met deze onderdelen tijdens het bereiden van het voedsel.
• Belangrijk: Wees voorzichtig bij het openen van de deur, vermijd contact met hete delen en het stoom.
• Waarschuwing: Delen van de oven kunnen warm worden tijdens het gebruik. Jonge kinderen moeten tijdens gebruik uit de buurt van de oven blijven.
• Het handvat van de geëmailleerde bakplaat mag alleen worden gebruikt om de lade te herpositioneren en NI ET voor het verwijderen van de plaat uit de oven. Bij het verwijderen van de geëmailleerde bakplaat, moet u altijd gebruik maken van een oven handschoen.
• De geëmailleerde bakplaat handvat mag niet worden aan de bakplaat blijven wanneer het apparaat is ingeschakeld.

Gebruik van de Timer (alle modellen behalve BO600SS/ BL/ W)

0 5 55 5 10 50 15 45 20 40 35 30 25

De timer kan apart worden gebruikt van een oven functie voor een periode van maximaal 60 minuten.

• Om de timer in te stellen, draait u de knop volledig naar rechts tot hij stopt, dan draait u deze weer terug de klok in om de vereiste tijd in te stellen.
• De periode die is ingesteld is afgelopen wanneer de regelknop nul bereikt, er zal dan een kort geluidssignaal te horen zijn.
• BELANGRI JK: Als de oven in gebruik is wanneer de timer actief is, zal de oven blijven verwarmen wanneer het ingestelde termijn is verstreken.

Schoonmaak en onderhoud

De oven mag alleen gereinigd worden, wanneer deze is afgekoeld!

Het apparaat moet worden losgekoppeld van de netspanning alvorens te reinigen.

• De oven moet grondig worden gereinigd voordat deze voor de eerste keer wordt gebruikt en na elk gebruik. Hierdoor wordt voorkomen dat achter gebleven levensmiddelen worden aan gebakken in de oven. Wanneer achtergebleven voedsel meerdere malen wordt gebakken zijn deze nauwelijks meer te verwijderen.
• Reinig de oven oppervlakken nooit door stoom reinigen.
• De oven mag alleen met warm zeepwater worden gereinigd, met behulp van een spons of zachte doek. Er mogen geen schuurmiddelen worden gebruikt.

• Alle vlekken die kunnen ontstaan op de bodem van de oven kunnen ontstaan uit voedsel spatten of gemorst voedsel. Dit kan optreden tijdens het bereidingsproces. Dit kan eventueel het gevolg zijn van dat het voedsel wordt gekookt op een te hoge temperatuur of worden bereidt in kookgerei dat te klein is.

• U moet ervoor zorg dragen dat de kooktemperatuur die is geselecteerd, geschikt is voor het voedsel dat u gaat bereiden. U moet er ook voor zorgen dat het voedsel wordt geplaatst in een voldoende grote schaal en maak gebruik van de geëmailleerde bakplaat waar nodig.

• De buitenste delen van de oven mogen alleen worden gereinigd met warm zeepwater, met behulp van een spons of zachte doek. Er mogen geen schuurmiddelen worden gebruikt.
• Wij raden aan regelmatig de buitenkant van de oven te reinigen met een daarvoor geschikt RVS reiniger.
• Wanneer u gebruik maakt van een ovenreiniger moet u zich er van zeker stellen dat deze geschikt is voor uw apparaat.
• Eventuele schade die is veroorzaakt aan uw toestel door een schoonmaak product zal niet binnen de garantie vallen.

Vervangen van de oven lamp

BELANGRI JK: De oven moet van de netvoeding worden losgekoppeld voordat u de lamp gaat vervangen.

- Verwijder alle roosters en bakplaten uit de oven.

- Verwijder de bescherming door deze tegen de klok in te draaien.

- Schroef de lamp met de klok mee en haal hem uit de houder.

- Vervang de lamp met een 25 W/300 °C, schroef type pygmee.

- Gebruik geen ander type lamp.

- Plaats de bescherming terug in positie.

A B

Om het reinigen van de binnenkant van de oven en het buitenste frame van de oven te vergemakkelijken, kan de deur worden verwijderd als volgt:

• De scharnieren (A) hebben twee beweegbare bouten (B).
• Wanneer u de bouten omhoog zet (B), dan komen de scharnieren (A) vrij uit de oven behuizing.
• U pakt de ovendeur in het midden van beide zijde beet. Beweeg de ovendeur richting de oven en neem de deur er voorzichtig uit.

- BELANGRIJK: U moet ervoor zorgen dat de deur ten allen tijde wordt ondersteund en dat u de deur op een zachte ondergrond ligt terwijl u de deur schoonmaakt.

- De oven deur en glazen deur mag alleen worden gereinigd met een vochtige doek en een kleine hoeveelheid afwasmiddel. De doek mag NI ET in aanraking zijn gekomen met een chemisch product van een eerdere reiniging.

- Om de deur terug te plaatsen schuift de scharnieren rustig terug in hun sloten en opent u de deur volledig.

- BELANGRIJK: De beweegbare bouten (B) moeten weer terug gebracht worden in hun oorspronkelijke positie alvorens de deur weer te sluiten.

- Zorg ervoor het scharnier sluitsysteem niet lost gaat tijdens het uitnemen van de deur. Het scharniersysteem heeft namelijk een sterke veer.

o Dompel de deur nooit in het water.

Het verwijderen van de binnenste glazen deur voor het reinigen

- Om het reinigen ter vergemakkelijken, kan het glas uit de deur worden geheven.

- Open de deur van de oven tot een 45 ° hoek.

- Er is een plastiek sluiting aan de bovenkant van de oven deur, die 4 kleine sleufjes heeft.

- Plaats een munt horizontaal in een van de kleine sleuven en draai de munt met de klok mee. U voelt een deel van de plastiek sluiting los komen van de deur.

- Herhaal dit proces voor de andere drie sleuven en u kunt de sluiting van het bovenste gedeelte van de deur op wegnemen.

- Nu kunt u bij het binnenglas van de deur. Beweeg het deur glas naar de richting van de bovenkant van de oven en beweeg het glas naar u toe, terwijl u het verwijdert uit de oven deur.

• BELANGRIJK: Wees er zeker van dat u het glas weer juist op dezelfde manier terug plaatst.
• BELANGRI JK: U moet voorzichtig zijn bij het schoonmaken van de binnenkant van de deur er kunnen scherpen delen aan de binnenkant van de deur zitten.
• Gebruik geen schuurmiddel: dat kan schade veroorzaken.
• Bent u zich er van bewust dat wanneer het glas wordt beschadigd er gevaarlijke situaties kunnen ontstaan.
• Wanneer u het glas weer terug schuift in de ovendeur, is het belangrijk dat deze weer op dezelfde manier wordt terug geplaatst.
• Plaats de plastiek sluiting terug aan de bovenkant door deze naar beneden te drukken, zodat deze weer vast klikt in de juiste positie.

INSTALLATIE

De installatie moet worden uitgevoerd door een gekwalificeerd persoon.

Zorg ervoor dat wanneer u het apparaat aansluit, de voltage, dat op het plaatje van het apparaat staat, overeenkomt met de netspanning.

WAARSCHUWING: Dit apparaat moet geaard zijn.

- Dit apparaat moet worden aangesloten op een zekering van 13A. De stekker moet altijd bereikbaar zijn. Ook wanneer deze is ingebouwd.

- Om het netsnoer aan te sluiten, verwijdert u de deksel van het aansluitblok blok. Sluit de bedrading als volgt aan:

Bruin - "L"

Geel/groen - "Aarde"

Blauw - "nul"

- Wanneer u het netsnoer aan de oven aansluit moet de aarde altijd 10mm langer zijn.

- Er moet voor worden zorg gedragen dat de temperatuur van de netspanning kabel niet meer dan 50 °C bedraagt.

- Als de netvoeding kabel is beschadigd, dan moet deze worden vervangen door een gekwalificeerd persoon.

Inbouwen van het apparaat

560 560 549,5 583 - 585 40-50 578,5 594 565,5 22 598 600

- Zorg ervoor de oven past in de inbouw unit zoals is aangegeven in de tekening hierboven.

- De oven moet worden gemonteerd in een oven behuizing met de ventilatie gaten getoond in de "Ventilatie-eisen op de volgende pagina.

• Zorg ervoor dat de achterzijde van inbouw unit is verwijderd.

Ventilatie eisen

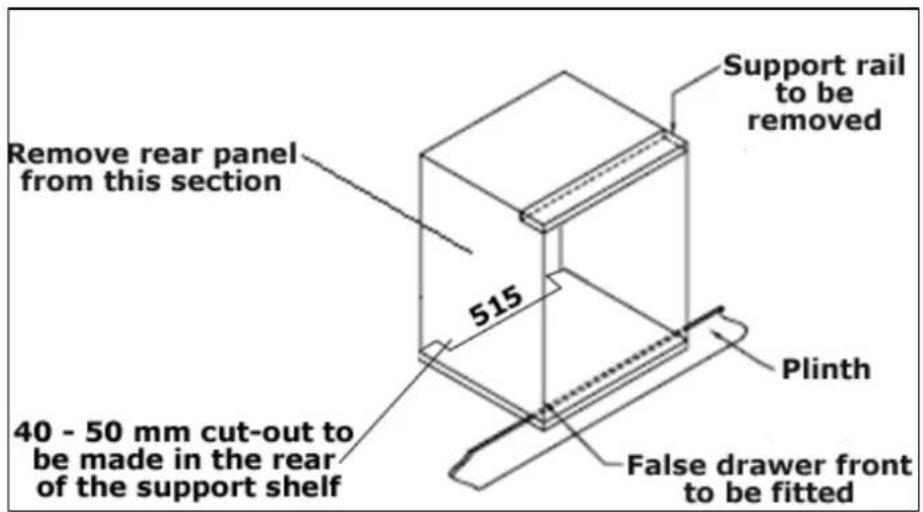

(De tekening toont waar de ventilatie ventilatie gaten moeten worden gerealiseerd bij plaatsing onder een blad).

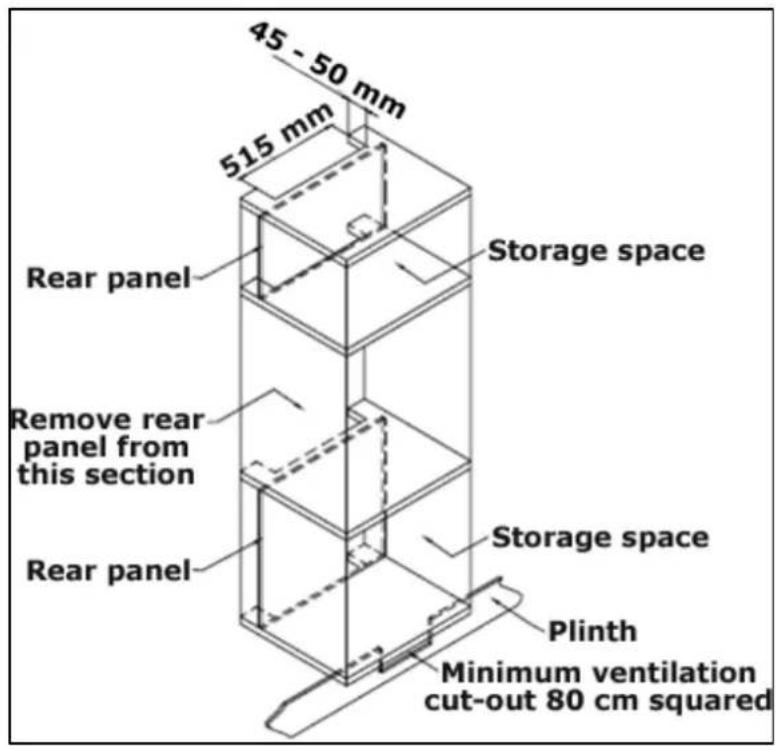

(De tekening toont waar de ventilatie ventilatie gaten moeten worden gerealiseerd bij plaatsing bij een hoge inbouwkast).

Het installeren van de oven in de inbouw eenheid

- BELANGRIJK: Voordat u het toestel gaat inbouwen, moet u de "druppel vanger" vastschroeven met drie schroeven voor aan de onderkant van de oven. De tekening boven toont waar deze bevestigt dient te worden.

o Zorg ervoor dat de oven is vast gemaakt aan de inbouw unit met de bijgeleverde schroeven. Deze moeten in de schroefgaten aan de voorkant van de oven (zie tekening).

Open de deur van de oven en schroef de schroeven door de vier gaten op de rand van de oven in de inbouw unit.

- De oven gaat niet aan.

Controleer of u een functie en een temperatuur heeft ingesteld.

- Er staat geen spanning op de oven en grill.

Controleer of het apparaat correct is aangesloten op de netvoeding. Controleer of de zekeringen van de netspanning in orde zijn.

- De grill functie werkt, maar de normale oven niet.

Controleer of u de juiste oven functie heeft geselecteerd.

- De grill en boven element werken niet werkt, of vallen tijdens het gebruik langer uit.

Laat de oven afkoelen voor ongeveer 2 uur. Zodra deze is afgekoeld, controleer dan of het apparaat weer goed werkt.

• Mijn eten wordt niet goed warm.

Zorg ervoor dat u de juiste temperatuur en oven functie selecteert. Het kan raadzaam zijn om de oven temperatuur 10 °C omhoog of omlaag aan te passen. Zo kunt u de beste resultaten verkrijgen.

- Mijn voedsel wordt niet gelijkmatig warm.

Controleer of de oven correct waterpas is geïnstalleerd.

Controleer of de juiste temperatuur is in gesteld en of de bakplaten op de juiste posities zijn geplaatst.

- Het oven licht werkt niet.

- Zie pagina 19 en volg de instructies voor het "Vervangen van de oven lamp".

- Ik krijg condensvorming in mijn oven.

Stoom en condensatie is een natuurlijk bijproduct van verwarmen bij voedsel met een hoog watergehalte, zoals bevroren voedsel, kip enz.

Er kan condensatie ontstaan in de oven die tussen de ovendeur glazen kan gaan zitten. Dit is niet definitief een teken dat de oven niet correct werkt.

Laat geen eten in de oven afkoelen nadat het is verwarmd en de oven is uitgeschakeld.

Waar mogelijk, dek het voedsel af bij het verwarmen om de hoeveelheid condens te verminderen.

BELANGRIJK: Als uw toestel blijkbaar niet correct functioneert, koppel het apparaat los van uw netvoeding en neem vervolgens contact op met Baumatic Service op telefoonnummer [phone].

Houdt u er rekening mee dat wanneer een monteur constateert dan een defect binnen de garantie niet is veroorzaakt door het apparaat, de kosten van het bezoek voor de gebruiker is.

Het apparaat moet toegankelijk zijn voor de monteur om alle noodzakelijke reparaties uit te voeren. Als uw apparaat is geïnstalleerd op een zodanige wijze dat een monteur deze niet kan uitbouwen zonder kans op schade aan de omgeving kan ontstaan, zal de monteur zonder reparatie vertrekken en zal voor een volgend bezoek betaald moeten worden.

Dit omvat onder andere situaties waarin de apparaten zijn ingekitt, ingetegeld, etc.

Raadpleeg de garantie voorwaarden die op de garantiekaart staan, die u ontvangt met het apparaat.

BELANGRI JK: Baumatic Nederland voert een beleid van continue verbetering van zijn apparaten en behoudt zich het recht deze aan te passen en te wijzigen zonder voorafgaande kennisgeving.

Baumatic®

United Kingdom

Baumatic Ltd.,

Baumatic Buildings,

6 Bennet Road,

Reading, Berkshire

RG2 0QX

United Kingdom

Sales Telephone

[phone]

Sales Fax

[phone]
