Producttype	Haagschaar
Merk	PowerPlus
Model	POW6127
Motortype	Luchtgekoelde 2-takt motor
Cilinderinhoud	22,5 cc
Vermogen	650 W
Snijlengte	520 mm
Totale lengte	600 mm
Messen	Dubbelsnijdend
Snijsnelheid	2000 t/min
Snijcapaciteit	21 mm
Mesafstand	20 mm
Brandstof	Benzine/olie mengsel (25:1)
Tankinhoud	650 ml
Starttype	Trekstarter
Veiligheidsvoorzieningen	Veiligheidsvergrendeling, messenkap
Toepassing	Snoeien van heggen, struiken en heesters
Garantie	24 maanden
Inhoud verpakking	Handleiding, olieflesje, gereedschapset

Veelgestelde vragen - POW6127 PowerPlus

Hoe start ik de haagschaar bij koude motor?

Zet de schakelaar op 'I', pomp 7-10 keer de voorpomp tot benzine verschijnt, zet de chokehendel op de gesloten stand, trek aan het startkoord tot u tegendruk voelt en trek krachtig. Zodra de motor start, zet u de choke open.

Welke brandstofmengverhouding moet ik gebruiken?

Gebruik een mengsel van loodvrije benzine met 2-takt olie voor luchtgekoelde motoren in een verhouding van 25:1 (benzine:olie). Gebruik nooit pure benzine.

Hoe smeer ik de messen?

Smeer de messen voor en na elk gebruik met lichte machineolie langs de rand van de messenbalk. Zorg dat de motor uit is en de messen stilstaan.

Wat moet ik doen als de motor niet start?

Controleer of de tank voldoende benzine heeft, of de bougie schoon is en de juiste vonkopening heeft (0,6-0,7 mm), of de choke goed staat, en of de voorpomp voldoende is gebruikt. Bij een warme motor probeer zonder choke.

Hoe vaak moet ik het luchtfilter reinigen?

Reinig het luchtfilter elke 25 gebruiksuren. Verwijder stof door erop te tikken of met perslucht. Vervang het als het vervormd of beschadigd is.

Kan ik de haagschaar verticaal gebruiken?

Ja, draai de achterste handgreep 90° naar links of rechts door de blokkeerpen in te drukken. Voor verticaal gebruik houdt u de voorste handgreep vast met de ene hand en de achterste met de andere.

Hoe berg ik de haagschaar op voor langere tijd?

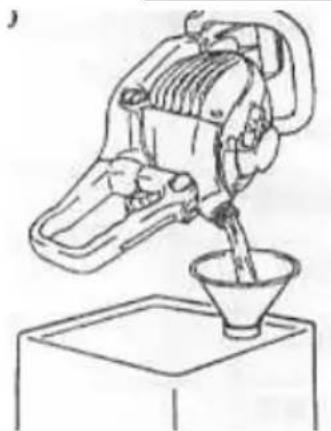

Maak de tank leeg door de motor te laten draaien tot hij stopt, verwijder de bougie, giet 1-2 cc 2-takt olie in de cilinder, trek een paar keer aan het startkoord, en bewaar het toestel op een droge plaats uit de buurt van brand.

Wat is de garantieperiode?

De garantie bedraagt 24 maanden vanaf aankoopdatum en dekt materiaal- en productiefouten, maar niet normale slijtage of schade door onjuist gebruik.

Welke veiligheidsuitrusting wordt aanbevolen?

Draag altijd een veiligheidsbril, gehoorbescherming, handschoenen en stevige schoenen. Gebruik geen losse kleding en houd haar uit de buurt van bewegende delen.

Hoe vervang ik de bougie?

Verwijder de bougiekap, draai de bougie los met een bougiesleutel, controleer de elektrodeafstand (0,6-0,7 mm) en draai de nieuwe bougie eerst met de hand vast, daarna met de sleutel. Draai niet te vast.

GEBRUIKSAANWIJZING POW6127 PowerPlus

5.2 Veiligheid van personen 4

5.3 Zorgvuldige omgang met en gebruik van elektrisch gereedschap .... 5

5.4 Service....5

6 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE 6

7 BENZINE 6

7.1 Benzine/olie mengsel 6

7.1.1 Mengen van benzine 6

7.2 Bijtanken....7

7.3 Opslag van benzine 7

8 GEBRUIK 7

8.1 Starten van de motor. 7

8.1.1 Koudstart 7

8.1.2 Warme start 8

8.2 Afzetten van de motor....9

8.3 Het veranderen van de hoek van de achterste handgreep. 9

8.3.1 Veranderen van de hoek 9

8.3.2 Verticaal gebruik....9

9 ONDERHOUD 10

9.1 Smering van de messen. 11

9.2 Veiligheidsvergrendeling 11

9.3 Luchtfilter....11

9.4 De weg van de koellucht 12

9.5 Bougie 12

9.6 Tandwielkast 12

9.7 Geluidsdemper 12

9.7.1 Na 100 gebruiksuren 12
9.7.2 Onderhoud voor het wegbergen 13
10 REINIGING 13
11 OPSLAG 13
12 OPSTARTEN NA LANGERE PERIODEN VAN NIET-GEBRUIK. 13
13 TECHNISCHE GEGEVENS 13
14 SERVICEDIENST 14
15 PROBLEEMOPLOSSING 14
16 GARANTIE 15
17 MILIEU 15
18 CONFORMITEITSVERKLARING 16

HAAGSCHAAR 22.5CC

POW6127

1 TOEPASSING

De heggenschaar mag enkel gebruikt worden voor het snoeien van heggen, struiken en heesters. De heggenschaar mag niet gebruikt worden voor andere toepassingen dan diegene die in deze handleiding worden vermeld. Elk ander gebruik kan immers de heggenschaar beschadigen of de gebruiker verwonden.

Het apparaat is niet bestemd voor industrieel gebruik.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrische werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

2 BESCHRIJVING

1. Messen
2. Afscherming
3. Voorste handgreep
4. Chokehendel
5. Deksel van de geluidsdemper
6. Luchtfilterdeksel

7. Voorpomp

8. Startkoord

9. Benzinetank
10. Benzinedop
11. Ontstekingsschakelaar
12. Vergrendeling van de gashendel
13. Gashendel
14. Achterste handgreep

3 INHOUD VAN DE VERPAKKING

■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1 handleiding
1 olie flesje

Gereedschapset: 1 copsleutel, 1 moersleutel, 1 dubbelzijdige schroevendraaier voor zowel standaard schroeven als voor schroeven met Philips kop, 2 inbussleutels

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materiële schade		Indien er stof ontstaat, stofmasker dragen
	Voor gebruik de handleiding lezen		Gebruik het toestel nooit in vochtige of natte omstandigheden. Vocht verhoogt het gevaar voor elektrische schokken.
	Het dragen van oorbescherming wordt aangeraden.		Draag handschoenen
	Het dragen van een beschermingsbril wordt aangeraden.		Het dragen van beschermingsschoenen wordt aangeraden.
	CE Conform de Europese toepasselijke standaards op het gebied van veiligheid		Roken verboden
	Vermijd open vuur		Gebruik een benzine/olie mengsel.
	Hou handen weg van de messen. Raak de messen niet aan bij aanvang of tijdens het in werking stellen van de unit.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

5.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.
• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.
• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Veiligheid van personen

- Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

- Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.
• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.
• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.3 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.
• Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

5.4 Service

- Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.

6 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE

WAARSCHUWING: Wees bijzonder voorzichtig met benzine. Benzine is brandbaar en de dampen zijn explosief. Volgende punten moeten in acht worden genomen:

• Gebruik enkel een goedgekeurde tank
• Verwijder nooit de benzinedop en tank nooit bij terwijl de motor nog draait. Laat de onderdelen van de uitlaat afkoelen vóór u bijtankt.
• Rook niet.
  ■ Vul de machine binnenshuis niet bij.
• Bewaar de machine of de benzinetanks niet binnenshuis waar er open vuur is zoals bijvoorbeeld van een waterverwarmingstoestel.
• Als er benzine werd gemorst, probeer dan niet om de motor te starten maar breng de machine weg van de plaats waar dit gebeurde vooraleer te starten.
• Breng na het bijvullen altijd de benzinedop terug aan en draai hem stevig vast.
• Als de tank wordt leeggelaten dan moet dit in de openlucht gebeuren.

7 BENZINE

7.1 Benzine/olie mengsel

Gebruik voor het beste resultaat een mengsel van standaard loodvrije benzine gemengd met olie voor luchtgekoelde 2-taktmotoren in een mengverhouding van 25:1.

WAARSCHUWING: Gebruik nooit pure benzine in uw toestel. Dit zal tot onherstelbare motorschade leiden en de fabrieksgarantie van het toestel vernietigen. Gebruik geen benzinemengsel dat langer dan 30 dagen werd bewaard.

WAARSCHUWING: De 2-takt olie moet hoogkwalitatieve olie zijn voor luchtgekoelde 2-takt motoren met een aanbevolen mengverhouding van 25:1. Gebruik geen 2-takt olieproducten met een aanbevolen mengverhouding van 100:1. Wanneer onvoldoende smering de oorzaak is van motorschade dan vervalt de fabrieksgarantie op de motor.

7.1.1 Mengen van benzine

Giet de olie in een geschikte bus en voeg daarna de benzine toe om ervoor te zorgen dat de instromende benzine zich mengt met de olie. Schud de bus om een grondige menging te bekomen.

WAARSCHUWING: Gebrekkige smering vernietigt de motorgarantie. De benzine moet met de olie worden gemengd in een verhouding van 25:1.

7.2 Bijtanken

• De motor moet uitgeschakeld zijn.
• De motor moet stilstaan tijdens het bijvullen. Blijf uit de buurt van open vuur en rook niet.
• Wees voorzichtig zodat u noch benzine noch olie morst op de grond om bodemverontreiniging te voorkomen (milieubescherming). Reinig de haagschaar onmiddellijk in het geval u toch benzine hebt gemorst.

- Mors geen benzine op de motor. Neem ze op indien nodig om brand te voorkomen.

- Vermijd het contact van benzine met uw kleding. Doe onmiddellijk andere kleren aan wanneer er benzine op werd gemorst (om te voorkomen dat de kleding in brand vliegt).

- Controleer regelmatig de benzinedop. Zorg ervoor dat hij stevig vastzit en niet lekt.

- Draai de benzinedop zorgvuldig vast. Verplaats het toestel om de motor te starten (minstens 3 meter uit de buurt van de plaats waar de benzine werd toegevoegd).

- Vul nooit benzine bij in afgesloten ruimtes. Benzinedampen zullen zich boven de grond gaan verzamelen (gevaar voor explosies).

- Transporteer en bewaar benzine enkel in geschikte vaten. Zorg ervoor dat de bewaarde benzine niet bereikbaar is voor kinderen

- Reinig het gebied rondom de benzinedop grondig om te voorkomen dat er vuil in de benzinetank kan komen.

- Draai de dop los en vul de tank met benzine. Gebruik een trechter met een filtergaas om de benzine te filteren.

- Zet de benzinedop met de hand stevig vast.

■ Maak het gebied rondom de benzinedop en de benzinetank proper na het bijvullen.

- Neem gemorste benzine altijd op om brand te voorkomen.

7.3 Opslag van benzine

• Benzine kan niet onbeperkt lang bewaard worden.
• Koop enkel een hoeveelheid aan die volstaat voor een gebruik van 4 weken.
• Gebruik enkel goedgekeurde opslagvaten voor benzine.

8 GEBRUIK

8.1 Starten van de motor.

Verwijder u minstens 3 meter van de plek waar er werd bijgetankt. Plaats de haagschaar op een stuk propere grond. Zorg ervoor dat het snijgereedschap niet in aanraking komt met de grond of met andere voorwerpen.

Zorg dat er niets in de buurt van de messen is omdat zij zullen beginnen bewegen zodra de motor start.

8.1.1 Koudstart

D.i. wanneer de motor koud staat, wanneer hij reeds meer dan 5 minuten stilstaat of wanneer er benzine werd toegevoegd.

- Duw de "I-O"-schakelaar (1) naar de "I"-stand.

- Duw een aantal keer zachtjes op de voorpomp (7 tot 10 keer) totdat de benzine in de voorpomp verschijnt.

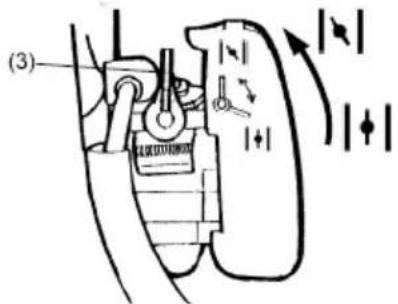

- Zet de chokehendel (3) in de stand “ ”

• Hou het toestel stevig neergedrukt zodat u er de controle niet over verliest tijdens het starten van de motor. Wanneer het toestel niet goed wordt neergedrukt dan kan de motor u uit uw evenwicht halen of de messen in de richting van een voorwerp of van uw lichaam laten slingeren.
• Trek langzaam aan de starchandgreep tot hij ongeveer 10 tot 15 cm uit het toestel steekt en controleer of u tegendruk voelt.
• Wanneer u tegendruk voelt, trek dan krachtig aan het startkoord en start de motor.
• Wanneer de motor start, zet dan de chokehendel in de stand “” Let op want de chokehendel zal automatisch naar de stand “” terugkeren wanneer de gashendel wordt bediend en er gas wordt gegeven.
• Laat de motor gedurende ongeveer een minuut op een gemiddelde snelheid draaien voor u hem op volle snelheid gebruikt.

Nota: Wanneer u de motor onmiddellijk na het afzetten terug wil staren, laat dan de choke open.

Nota: Overmatig choken kan het moeilijker maken om de motor te starten wegens een teveel aan brandstof. Wanneer de motor na verschillende pogingen toch niet start, open dan de choke en blijf aan het startkoord trekken of verwijder de bougie en droog ze af.

8.1.2 Warme start

D.i. het herstarten onmiddellijk nadat de motor werd uitgezet. Probeer voor het herstarten van een warme motor eerst de bovenstaande werkwijze: 1,2,4,5,6. Wanneer de motor niet start, herhaal dan bovenstaande stappen.

Vermijd dat u het startkoord volledig tot op het einde uittrekt of dat u de starchandgreep terug laat schieten. Zulke handelingen kunnen starterproblemen veroorzaken.

8.2 Afzetten van de motor

■ Laat de gashendel volledig los.

- Zet de motorschakelaar in de "O (STOP)"stand. Het toerental van de motor neemt af en de motor valt stil.

Nota: Wanneer de motor niet stopt na het uitschakelen, sluit dan de choke zodat de motor even later toch stilvalt.

8.3 Het veranderen van de hoek van de achterste handgreep.

Om verticaal gebruik van het toestel mogelijk te maken, kan de hoek waaronder de achterste handgreep staat worden veranderd.

Om de vermoeidheid tijdens het trimmen van hagen te verminderen, kan de handgreep onder een hoek van 90° naar links of rechts gedraai d worden.

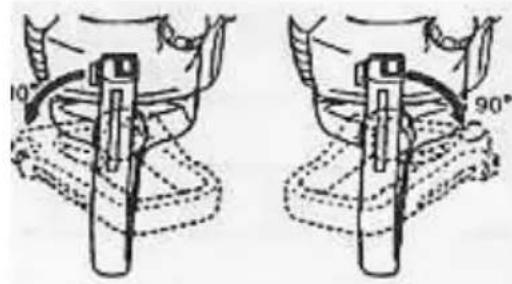

8.3.1 Veranderen van de hoek

- Laat de gashendel los en trek aan de blokkeerpen om de achterste handgreep te kunnen draaien.

- Draai de achterste handgreep 90 graden naar links of rechts.

- Laat na het draaien de blokkeerpen terug los. Om de achterste handgreep vast te zetten laat u de blokkeerpen met de vingers zachtjes terug vastklikken.

• Geef maar net zoveel gas als nodig is om de taak goed uit te kunnen voeren. Een te hoog motortoerental is niet nodig.
• Hou de trimmer onder een hoek van 5 tot 10^ t.o.v. het te trimmen oppervlak. Dit werkt gemakkelijk en het geeft een goed resultaat.
• Hou uw lichaam altijd aan de kant van de carburator en nooit aan de kant van de geluidsdemper.
• Wanneer de machine voor de eerste maal wordt gebruikt dan kan er de eerste minuten wat vet uit de tandwielkast komen. Maar omdat dit overtollig vet is, hoeft u zich geen zorgen te maken. Veeg het gewoon even weg wanneer de motor wordt uitgeschakeld.

8.3.2 Verticaal gebruik

- Wanneer u de achterste handgreep naar rechts draait, hou hem dan vast met de rechterhand en hou de voorste handgreep dan vast met de linkerhand.

- Wanneer u de achterste handgreep naar links draait, hou dan de voorste handgreep vast met de rechterhand en hou de achterste handgreep dan vast met de linkerhand. Werk altijd in een cirkelvormige beweging.

9 ONDERHOUD

Onze machines werden ontworpen voor een lange levensduur met een minimum aan onderhoud. Een voortdurende goede werking naar volle tevredenheid is afhankelijk van het machineonderhoud en een regelmatige reiniging.

	Systeem / Onder-deel	Werk-wijze	Vóór het ge-bru ik	Na elke 25 uur	Na elke 50 uur	Na elke 100 uur	Nota
Motor	Benzine lekt, benzine wordt gemorst	Neem ze op V
	Benzinetank, lucht-filter, benzinefilter.	Con-troleer / reinig	V V				Vervang indien nodig.
	Instel-schroef statio-nair toeren-tal	Zie “Afre-gelen van het statio-nair toeren-tal”.	V				Vervang de carburator indien nodig.
	Bougie	Reinig en stel de vonk-opening bij.	V				Opening: 0,6-0,7 mm, vervang indien nodig.
	Koel-vinnen van de cilinder, lucht-inlaat van de motor-koeling.	Reinig V
	Geluidsdemp er, von-kenvan-ger, uitlaat.	Reinig V
Toestel	Gas-hendel, ontste-kings-scha-kelaar	Contro-leer de werking	V
	Snij-onder-delen	Ver-vang ze wanneer er iets mis mee is.	V
	Tand-wielkast Smeren V
	Schroe-ven/ moeren/boute n	Zet ze vast/ vervang ze	V V				Uitgezon-derd de instel-schroeven

Waarschuwing: Zorg er vóór het reinigen, controleren of onderhouden voor dat de motor uitgeschakeld en afgekoeld is.

9.1 Smering van de messen.

Waarschuwing: Zorg er vóór het smeren van de messen voor dat het toestel uitgeschakeld is en dat de messen volledig tot stilstand zijn gekomen.

Smeer de messen vóór en na ieder gebruik. Dit zorgt voor een groter gebruiksgemak en een langere levensduur van de messen. Breng een lichte machineolie aan langsheen de rand van de messenbalk.

9.2 Veiligheidsvergrendeling

Waarschuwing: Gebruik de machine niet wanneer de veiligheidsvergrendeling defect is.

De veiligheidsvergrendeling is de voorziening die ervoor zorgt dat de gashendel niet per ongeluk kan ingedrukt worden. U kunt de gashendel enkel bedienen wanneer u de veiligheidsvergrendeling induwt.

■ Veiligheidsvergrendeling:
- Controleer of de gashendel niet bediend kan worden wanneer de veiligheidsvergrendeling niet wordt ingedrukt.
- Controleer of de gashendel kan bediend worden wanneer u hem vastneemt of loslaat terwijl u de veiligheidsvergrendeling ingedrukt houdt.
- Controleer of de veiligheidsvergrendeling naar de originele stand terugkeert wanneer u uw hand van de veiligheidsvergrendeling haalt.
- Wanneer u bij een van de bovenstaande controles een fout ontdekt, neem dan voor herstelling contact op met uw dichtstbijzijnde servicecenter.

9.3 Luchtfilter

Verwijder het luchtfilterdeksel en verwijder het stof.

Wanneer het element vuil is, reinig het dan door erop te tikken of door het stof weg te blazen met lucht.

Wanneer het element vervormd of beschadigd is, vervang het dan door een nieuw.

Maak na het reinigen het element terug vast aan de filterhouder met de afdichting naar de buitenkant (naar het luchtfilterdeksel).

Breng hierna het luchtfilterdeksel terug aan.

Belangrijk: Een verstopt luchtfilter verlaagt de motorprestaties. Het gebruik zonder filterelement of met een vervormd of beschadigd element veroorzaakt onregelmatige slijtage van het motormechanisme.

9.4 De weg van de koellucht

Deze motor is luchtgekoeld. Stofafzettingen tussen de koelluchtinlaat en de koelvinnen van de cilinder zullen tot een oververhitting van de motor leiden. Controleer en reinig regelmatig de koelvinnen van de cilinder nadat u het luchtfilter en het cilinderdeksel hebt verwijderd.

9.5 Bougie

Startproblemen en ontstekingsfouten worden vaak veroorzaakt door een aangeladen bougie. Reinig ze regelmatig of vervang ze door een nieuwe indien nodig.

Belangrijk: Wanneer u de bougiekap verwijdert, wees dan voorzichtig zodat u de afdichting van de bougiekap niet verwijdert. Het gebruik van de motor zonder deze afdichting kan oververhitting van de motor veroorzaken.

Belangrijk: Wanneer u een bougie plaatst, draai ze dan eerst in met vier vingers en draai ze daarna vast met een speciale bougiesleutel. Overmatig vastdraaien zal de cilinder en de zuiger beschadigen.

9.6 Tandwielkast

Voeg om de 25 gebruiksuren vet voor algemeen gebruik toe.

9.7 Geluidsdemper

9.7.1 Na 100 gebruiksuren

Controleer of er olie of vet tussen de bekleding en het omhulsel is gekropen. Indien dit het geval is, veeg het dan weg met olie- en loodvrije benzine.

9.7.2 Onderhoud voor het wegbergen

Gebruik een droge vod om alle benzine weg te vegen die op het toestel werd gemorst.

• Haal de benzine uit de tank en laat de motor draaien tot hij vanzelf stilvalt.
• Verwijder de bougie en giet 1-2 cc 2-takt motorolie in de motor. Trek 2-3 keer aan het startkoord, plaats de bougie terug en trek totdat u tegendruk voelt.
• Behandel de metalen onderdelen zoals de gaskabel enz. met antiroestolie. Zet de messenkap op de messen en bewaar het toestel binnenshuis om vocht te vermijden.

10 REINIGING

• Gebruik een vochtige doek om de plastic onderdelen te reinigen.
• Gebruik geen detergenten, oplosmiddelen of puntige voorwerpen.

11 OPSLAG

Gelieve op de volgende dingen te letten om ervoor te zorgen dat de haagschaar na een lange periode van niet-gebruik terug zal werken:

• Maak de benzinetank leeg. Start hiervoor de motor en laat hem draaien totdat hij vanzelf stilvalt. Verwijder de overblijvende benzine op een milieuvriendelijke manier.
• Laat de motor afkoelen en verwijder de bougie.
• Giet een kleine lepel 2-takt olie in de bougieopening en trek het startkoord een aantal keer langzaam volledig uit. Dit verwijdert kleine roestafzettingen en het smeert de cilinder en de zuiger.
• Controleer de bougie en vervang ze indien de elektrode te hard is ingebrand.
• Bewaar de haagschaar op een droge plaats waar er geen gevaar voor brand bestaat.

12 OPSTARTEN NA LANGERE PERIODEN VAN NIET-GEBRUIK.

■ Verwijder de bougie.
- Trek een aantal keer kort aan het startkoord om de olie en afzettingen in de motor te verwijderen.
- Controleer de bougie, vervang ze indien nodig, en schroef ze opnieuw vast.
- Vul de benzinetank met 2-takt mengsel.

Motortype Luchtgekoelde 2-takt motor
Cilinderinhoud 22.5 cc
Dubbelsnijdend mes
Snijlengte 520mm
Totale lengte 600mm
Messnelheid 2000r/min
Snijcapaciteit 21mm
Mesafstand 20mm
Vermogen	650W
Mengverhouding olie/benzine	1:25
Type starter	Trekstarter
Benzinetankinhoud	650 ml

14 SERVICEDIENST

Beschadigde schakelaars moeten in de werkplaats van onze klantendienst hersteld worden. Als de voedingskabel (of de stekker) beschadigd is, moet hij worden vervangen door een specifieke voedingskabel, die bij onze klantendienst (serviceafdeling - zie laatste pagina) verkrijgbaar is. Het vervangen van de voedingskabel mag uitsluitend worden uitgevoerd door onze klantendienst (serviceafdeling - zie laatste pagina) of een gekwalificeerde persoon (een vakman op het vlak van elektriciteit).

PROBLEEM	OORZAAK	ACTIE
Toestel start niet of start maar draait niet verder.	Verkeerde manier van starten.Slechte afgeregelde carburator.Aangeladen bougieLege benzinetankEr werd een aantal keer te weinig op de voorpomp geduwd.	Volg de instructies in de handleiding.Laat de carburator door een erkend servicecenter afregelen.Reinig de bougie, vervang ze of stel de vonkopening bij.Vul de benzinetank met het correcte benzinemengsel.Duw de voorpomp 10 keer volledig en langzaam in.
Toestel start maar de motor heeft geen kracht.	Verstopte benzinefilter.Verkeerde choke-instelling.Vervuild vonkenvangerscherm.Vervuild luchtfilter.Slecht afgeregelde carburator.	Vervang de benzinefilter.Zet de choke in de “RUN”-stand.Vervang het vonkenvangerscherm.Verwijder het filter, reinig het en plaats het terug.Laat de carburator door een erkend servicecenter afregelen.
Motor aarzeltSlecht afgeregelde carburatorLuchtfilter verstoptOud of verkeerd benzinemengsel		Laat de carburator door een erkend servicecenter afregelen.Vervang of reinig het luchtfilter.Maak de benzinetank leeg/voeg vers benzinemengsel toe.
Geen kracht onder belasting	Slecht afgeregelde carburatorOud of verkeerd benzinemengselVerstopt luchtfilterAangeladen bougie	Laat de carburator door een erkend servicecenter afregelen.Maak de benzinetank leeg/voeg vers benzinemengsel toe.Vervang of reinig het luchtfilter.Reinig de bougie, vervang ze of stel de vonkopening bij.
Motor hapertVonkopening van de bougie is niet correct.Verstopte vonkenvangerVervuild luchtfilter		Reinig de bougie, vervang ze of stel de vonkopening bij.Reinig of vervang de vonkenvanger.Reinig of vervang het luchtfilter.
Overdreven rook	Slecht afgeregelde carburator.Verkeerd benzinemengsel.	Laat de carburator door een erkend servicecenter afregelen.Gebruik het juiste benzinemengsel (mengverhouding 25:1).

16 GARANTIE

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 24 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: defecte onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).
• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

17 MILIEU

Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze

Verwijder de olie op een milieuvriendelijke manier. Wij raden u aan om de olie in een gesloten vat naar uw lokaal servicecenter te brengen voor recyclage. Doe de olie niet bij het huishoudelijk afval of giet ze niet op de grond.

18 CONFORMITEITSVERKLARING

CE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Haagschaar 22.5cc

Handelsmerk: POWERplus

Model: POW6127

voldoet aan de Essentiële Eisen en andere van toepassing zijnde voorschriften van de Europese Richtlijnen, gebaseerd op de toepassing van de geharmoniseerde Europese normen. Elke niet toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese richtlijnen (inclusief hun wijzigingen, indien van toepassing):

2004/108/EG De Richtlijn Elektromagnetische Compatibiliteit

98/37//EG De Machinerichtlijn

2000/14/EG Richtlijn geluidsemissie voor materieel voor gebruik buitenshuis

LwA = 108dB

97/68/EG Emissierichtlijn voor niet voor de weg bestemde mobiele machines

Motorklasse = SH2

keuringsinstantie: VCA, Bristol

Europese geharmoniseerde normen en hun wijzigingen:

EN774 : 1996

EN ISO 14982 : 1998

Ondergetekende handelt in opdracht en in onmiddellijke vertegenwoordiging van het bedrijfsmanagement,

Philippe Vankerkhove

Certificatiemanager

03/09/08
