GEBRUIKSAANWIJZING HG46EB675 SAMSUNG

Installatiehandleiding

ongekende mogelijkheden

Bedankt voor het aanschaffen van dit Samsung-product. Registreer uw product voor een uitgebreidere service op

www.samsung.com/register

Model ____ Serienr. ____

SAMSUNG

De afbeeldingen en illustraties in deze gebruikershandleiding dienen alleen ter referentie en kunnen afwijken van het werkelijke uiterlijk van het product. Het ontwerp en de specificaties van het product kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Instructies

Deze tv bevat interactieve functies via een set-backbox (SBB/STB) die wordt aangesloten op de tv en andere tv's in een via de computer beheerd systeem voor hotels en andere hospitalitybedrijven.

Interactief : wanneer de tv voor de eerste keer wordt ingeschakeld, wordt er een opdracht verzonden om de SBB/STB te identificeren. Zodra deze is geïdentificeerd schakelt de tv naar de modus ONLINE en kunt u de tv volledig via de SBB/STB bedienen.

Wanneer de tv zich in de modus ONLINE bevindt, worden er geen IR-opdrachten (afstandsbediening van Samsung) meer ontvangen en functioneert de tv overeenkomstig het interfaceprotocol.

Standalone: als de SBB/STB niet wordt herkend, moet de tv naar de modus STANDALONE worden geschakeld. De functionalitet in deze modus is beperkt.

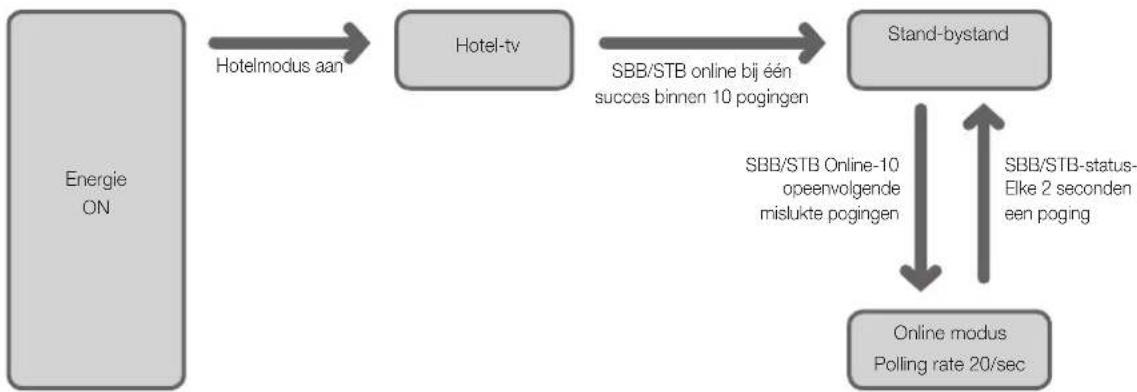

Gebruiksmodi

Wanneer deze tv (in de hotelmodus) wordt bediend via een SBB/STB, heeft de tv een van de volgende twee statussen:

- ONLINE of STANDALONE. In de modus STANDALONE fungeert de tv als een hotel-tv, maar zonder de actieve communicatie. Dit om te voorkomen dat gasten het systeem proberen te misleiden door de SBB/STB los te koppelen.

Voor meer informatie over het instellen van de standalone- of interactieve zie pagina 19-24 (De gegevens voor de hoteloptie instellen: standalonemodus en interactieve modus)

• Om te voorkomen dat gasten het tv-systeem 'misleiden', zijn bepaalde functies mogelijk niet beschikbaar.
• Geen hoofdmenu (interactieve modus) of kanalenmenu, Plug & Play in het hoofdmenu (modus Standalone)
• Beperkt volume en de paneeltoetsen vergrendelen of ontgrendelen

Waarschuwing over stilstaand beeld

Vermijd de weergave van stilstaande beelden (zoals JPEG-afbeeldingsbestanden) of statische beeldelementen (zoals het logo van tv-programma's, afbeeldingen van panorama- of 4:3-formaat, balken met aandelenkoersen of nieuws onder aan het scherm enz.) op het scherm. De voortdurende weergave van een statisch beeld kan ertoe leiden dat de fosforlaag van het scherm ongelijkmatig slijt. Dit kan ten koste gaan van de beeldkwaliteit. Volg de onderstaande aanbevelingen op om de kans hierop te verkleinen:

• Vermijd langdurige weergave van hetzelfde tv-kanaal.
  • Probeer beelden altijd schermvullend weer te geven; gebruik het menu voor het beeldformaat voor de beste optie.
• Reduceer de helderheid en het contrast tot de minimaal vereiste waarden voor de gewenste beeldkwaliteit. Hogere waarden kunnen het inbrandproces versnellen.
• Gebruik regelmatig alle tv-functies die bedoeld zijn voor het tegengaan van beeldretentie en het opbranden van het scherm; raadpleeg de desbetreffende pagina's in de gebruikershandleiding voor meer informatie.

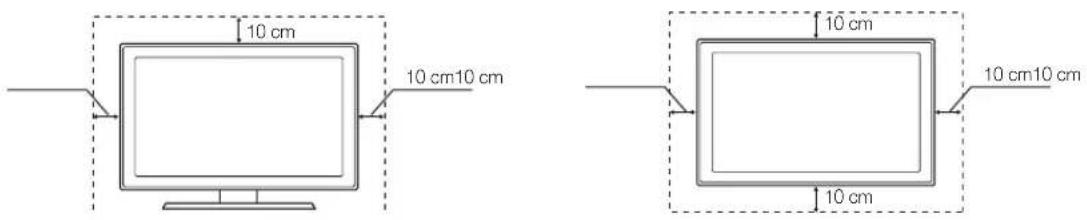

Installatieruimte

Bewaar de nodige afstand tussen het product en andere objecten (bijvoorbeeld muren) zodat er een goede ventilatie mogelijk is. Wanneer u dit niet doet, kan dit door een stijging van de interne temperatuur resulteren in brand of andere problemen.

Bij gebruik van een voet of wandbevestiging mogen er alleen onderdelen worden gebruikt die door Samsung Electronics zijn geleverd. - Het gebruik van onderdelen van een andere fabrikant kan leiden tot problemen met het product of zelfs tot lichamelijk letsel doordat het product valt.

Het uiterlijk van het product kan afwijken van het afgebeelde apparaat.

Plaatsing op een voet. Plaatsing met een wandbevestiging.

10 cm 10 cm10 cm 10 cm 10 cm10 cm

Inhoud

• Accessoires .... 4
• De voet voor de LED-tv installeren ....4
• De draaivoet monteren (tv's van 32 inch of groter)....6
  • Overzicht van het aansluitpaneel....7
• De controller van de tv gebruiken....10
  • Overzicht van de afstandsbediening....11

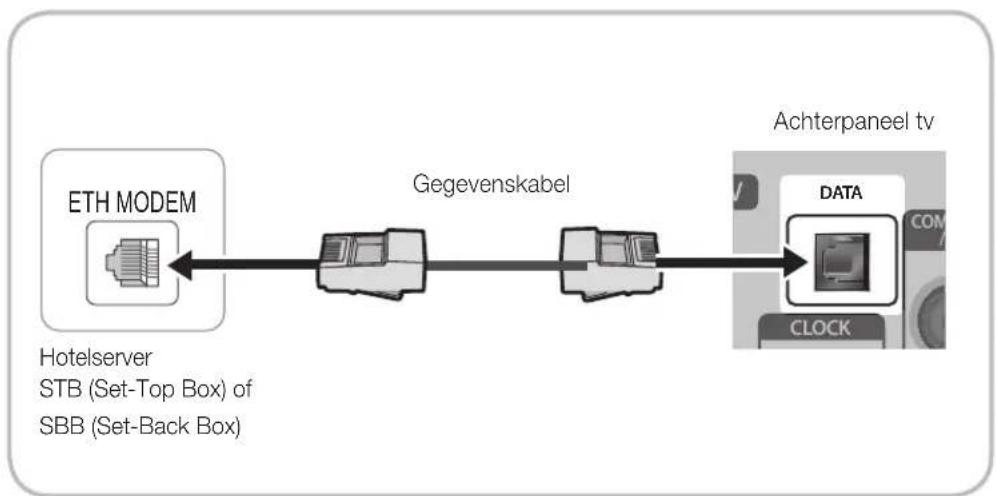

• De tv op de SBB aansluiten 12
• De badkamerluidsprekers aansluiten....14

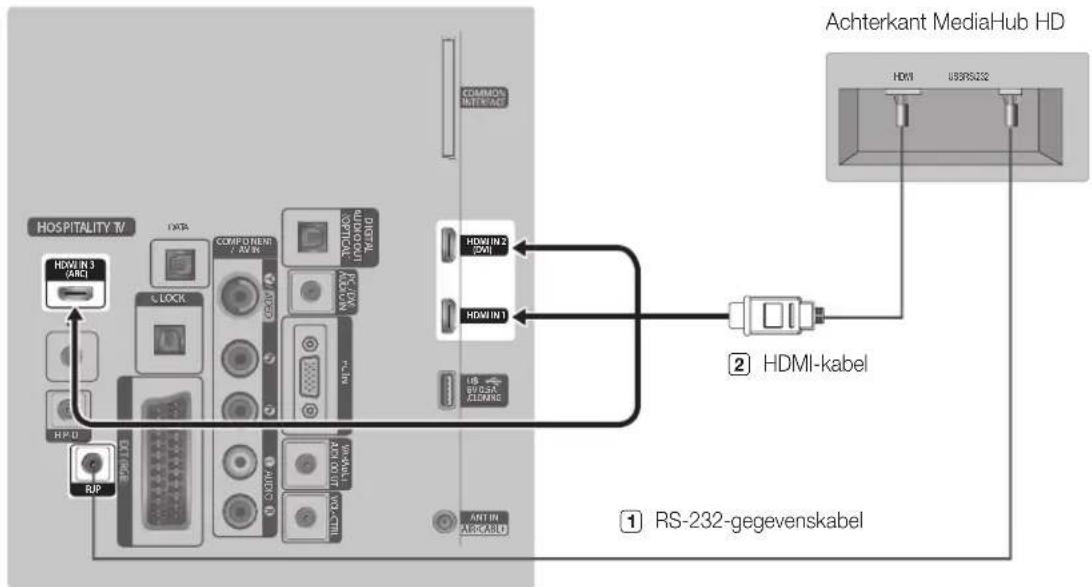

• De MediaHub HD aansluiten....16

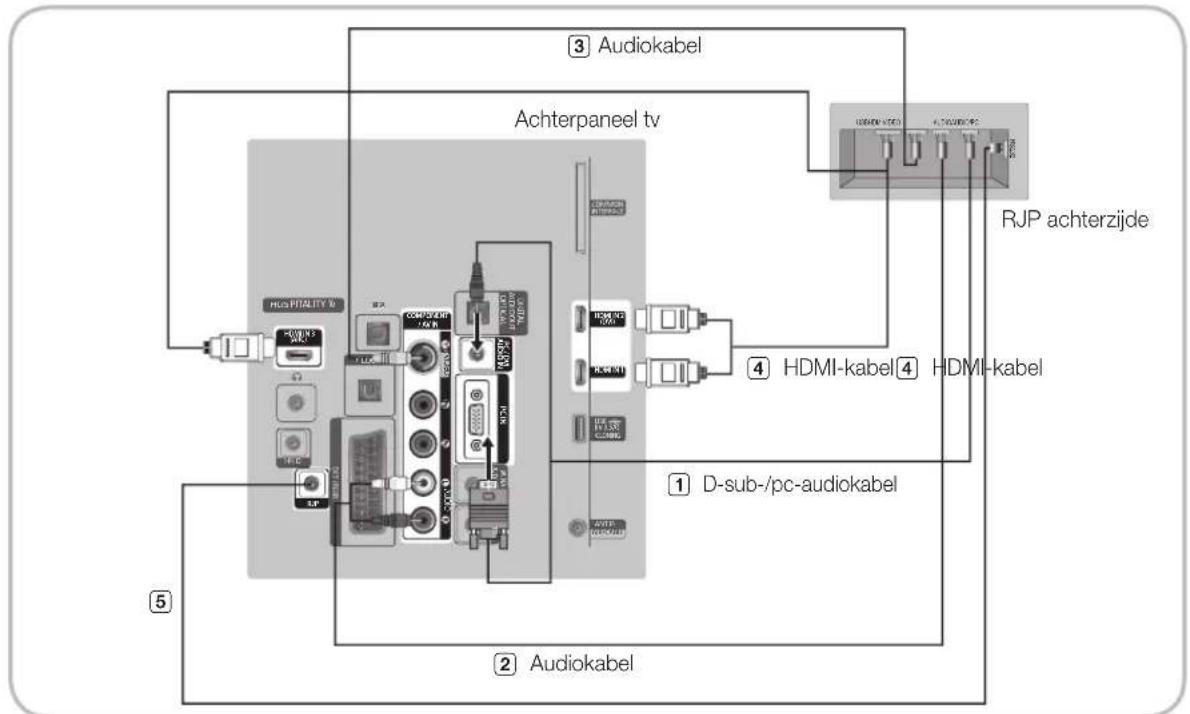

• De RJP (Remote Jack Pack) aansluiten....17
• De gegevens voor de hoteloptie instellen ....19
• De wandbevestiging plaatsen ....56
• De tv vastzetten aan de wand....57
  • Kensington-antidiefstalslot 57
• Specifications ....58

Juiste afvoer van dit product (afvalverwerking van elektrische en elektronische apparatuur) (Van toepassing in de Europese Unie en overige Europese landen met gescheiden inzamelingssystemen)Dit label op het product, de accessoires of de documentatie bij dit product duidt erop dat het product en de bijbehorende elektronische accessoires (bijvoorbeeld de oplader, headset of USB-kabel) aan het eind van de levensduur niet mogen worden afgevoerd met het huishoudelijk afval. Om milieuverontreiniging of problemen voor de volksgezondheid als gevolg van ongeregelde afvalverwerking te voorkomen, dient u deze items van het andere afval te scheiden zodat de materialen op verantwoorde wijze kunnen worden hergebruikt. Thuisgebruikers moeten contact opnemen met de winkel waar ze het product gekocht hebben of met de plaatselijke overheidsinstanties als ze willen weten waar en hoe ze deze items op milieuvriendelijke wijze kunnen recyclen. Zakelijke gebruikers dienen contact op te nemen met de leverancier en de voorwaarden en bepalingen van het koopcontract te raadplegen. Dit product en de bijbehorende elektronische accessoires mogen niet samen met ander commercieel afval worden afgevoerd.

Juiste afvoer van de batterijen in dit product (Van toepassing in de Europese Unie en andere Europese landen met systemen voor batterij-inzameling)Wanneer deze markering op de batterij, de handleiding of de verpakking wordt weergegeven, geeft dit aan dat de batterijen in dit product aan het einde van hun levensduur niet samen met het gewone huishoudelijke afval mogen worden afgevoerd. Wanneer u de chemische symbolen Hg, Cd of Pb ziet, betekent dit dat de batterij respectievelijk kwik, cadmium of lood boven de referentieniveaus in EU-richtlijn 2006/66 bevat. Als batterijen niet op de juiste wijze worden afgevoerd, kunnen deze stoffen schade aanrichten aan het milieu of de menselijke gezondheid. Om de natuurlijke hulpbronnen te beschermen en hergebruik van materiaal te bevorderen, moet u batterijen scheiden van andere soorten afval en ze via uw plaatselijke, gratis batterij-inzamelsysteem recyclen.

Nederlands

Accessoires

Controleer of de volgende onderdelen bij uw LED-tv zijn geleverd. Neem contact op met uw verkoper als er onderdelen ontbreken. Devorm en kleur van de items kunnen enigszins afwijken. Dit is afhankelijk van het model.

• Afstandsbediening en batterijen (AAA x 2)
• Netsnoer/gegevenskabel
- Gebruikershandleiding / veiligheidsvoorschriften (niet beschikbaar op alle locaties)
• Geslacht RF-signaal (DIN, F-type)

• Beknopte installatiehandleiding
• Voetgeleider
- Schroeven
- Standaard
• Houderring (2 stuks)

Devoet en de bijbehorende schroeven worden mogelijk niet bij het product geleverd. Dit is afhankelijk van het model. Degegevenskabel wordt mogelijk niet bij het product geleverd. Dit is afhankelijk van de SI-leverancier.

De voet voor de LED-tv installeren

De LED-tv's van 32 inch en groter hebben een draaivoet. U kunt deze draaivoet zodanig instellen dat de tv 20 graden naar links en rechts, 60 graden naar links en rechts of 90 graden naar links en rechts kan draaien. Zie pagina 6. De LED-tv's van 28 inch hebben geen draaivoet.

Componenten van voet

Gebruik de bijgeleverde componenten en onderdelen wanneer u de voet installeert.

A-1
1 stuks

HG32EB670, HG39EB670, HG46EB670 HG32EB675, HG39EB675, HG42EB675, HG46EB675

A-2
1 stuks

HG28EB670, HG28EB675

A-3
1 stuks

HG32EB673

B
1 stuks

C

X7 (M4 X L12)

D

X8 (M4 X L12)

E

HG32EB670 HG32EB675

Standaard Voetgeleider Schroeven

Bout en moer

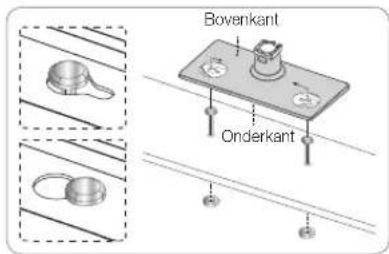

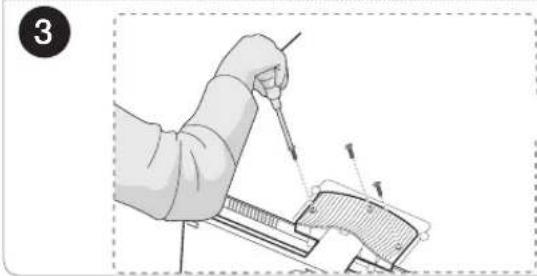

□Bevestigingskit voor hotels

				Bout en moer
Korte bout (2 stuks)	Lange bout (2 stuks)	Moer (2 stuks)	Onderlegring (2 stuks)

Bovenkant Onderkant

De voet monteren op een plat oppervlak, zoals de bovenkant van een ladekast, een bureaublad of een tv-meubel.

Zorg dat u weet wat de voor- en achterkant van de voet en voetgeleider zijn wanneer u ze monteert.

Til en verplaats de LED-tv met ten minste twee personen.

Leg bij het bevestigen van de standaard het product op een zacht oppervlak met het scherm naar beneden en breng vervolgens de schroeven aan.

Het aantal schroeken afhankelijk van het model afwijken.

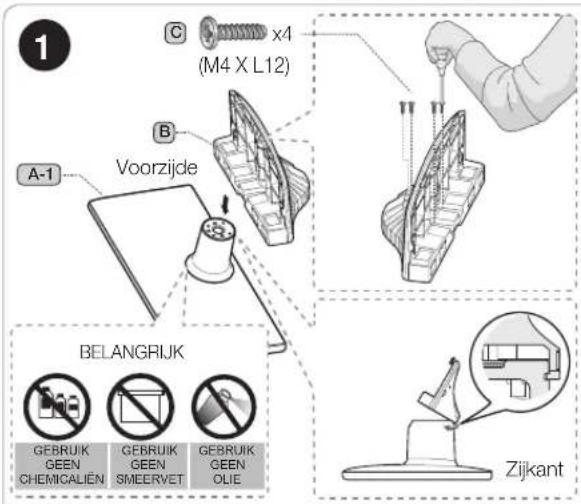

HG32EB670, HG32EB675, HG39EB670, HG39EB675, HG42EB675, HG46EB670, HG46EB675

1 C x4 (M4 X L12) B A-1 Voorzijde BELANGRIJK GEBRUIK GEEN CHEMICALIEN GEBRUIK GEEN SIMEERVET GEBRUIK GEEN OLIE Zijkant

Plaats een zachte doek over de tafel om de tv te beschermen en plaats de tv vervolgens op de doek met het scherm naar beneden.

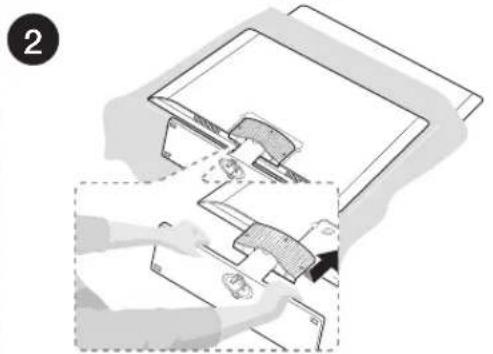

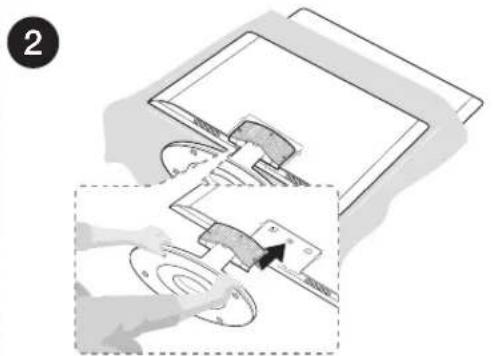

Schuif de voetgeleider in de gleuf aan de onderkant van de tv.

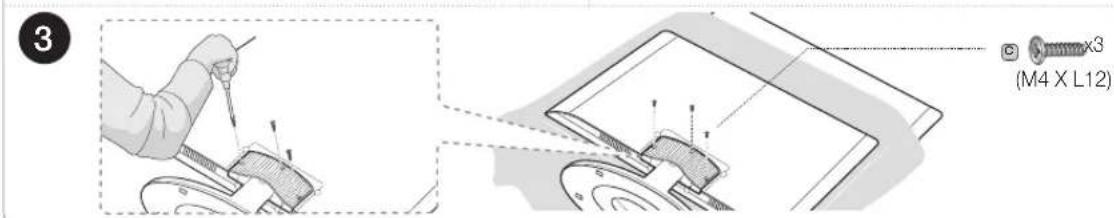

(M4 X L12) x3 of (M4 X L12, voor modellen van 40 inch en groter)

Zorg dat u weet wat de voor- en achterkant van de voet en voetgeleider zijn wanneer u ze monteert.

Til en verplaats de tv met ten minste twee personen.

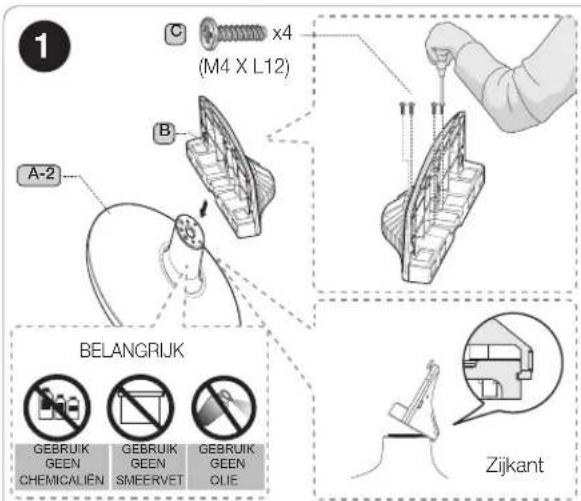

HG28EB670, HG28EB675

1 C x4 (M4 X L12) B A-2 BELANGRIJK GEBRUIK GEEN CHEMICALIEN GEBRUIK GEEN SMEERVET GEBRUIK GEEN OLIE Zijkant

Plaats een zachte doek over de tafel om de tv te beschermen en plaats de tv vervolgens op de doek met het scherm naar beneden.
Schuif de voetgeleider in de gleuf aan de onderkant van de tv.

Plaats een zachte doek over de tafel om de tv te beschermen en plaats de tv vervolgens op de doek met het scherm naar beneden.

Schuif de voetgeleider in de gleuf aan de onderkant van de tv.

Bij het installeren van de standaard moet u een draaiklep (rond metaal) met een draaifunctie toevoegen en deze op de beugel van de standaard bevestigen met behulp van twee schroeven. Als u de draaifunctie wilt gebruiken, moet u de standaard installeren volgens de instructies.

WAARSCHUWING: Om letsel te voorkomen moet dit apparaat stevig aan de vloer of tafel worden bevestigd aan de hand van de installatie-instructies.

De draaivoet monteren (tv's van 32 inch of groter)

De standaard ondersteunt de draaifunctie voor tv's van 32 inch en groter. De ondersteunde draaihoek bedraagt 20°, 60° of 90° en u kunt de draaihoek wijzigen met de DRAAIHOEKBEGRENZER.

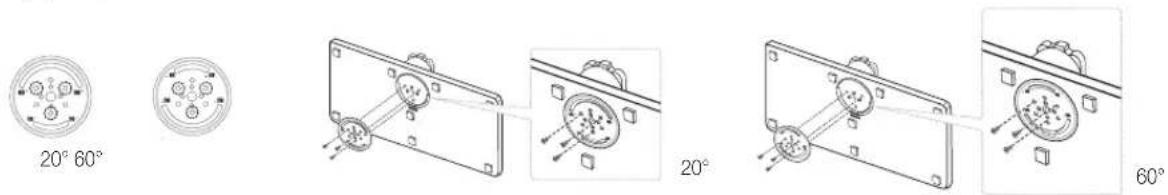

Draaihoek van 20° tot 60°

Als u de wig aan de onderkant van de standaard aanbrengt in het gat van de DRAAIHOEKBEGRENZER waar 20° of 60° wordt aangegeven, wordt de draaihoek 20° of 60° naar links en rechts.

20° 60° 20° 60°

Draaihoek van 90°

Als u alleen schroeven aanbrengt na verwijdering van de DRAAIHOEKBEGRENZER, wordt de draaihoek 90° naar links en rechts.

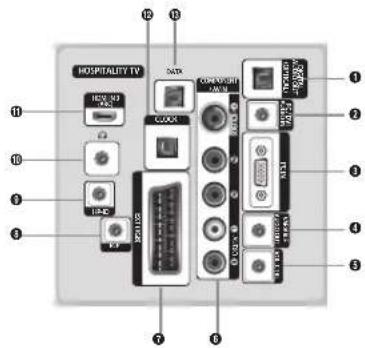

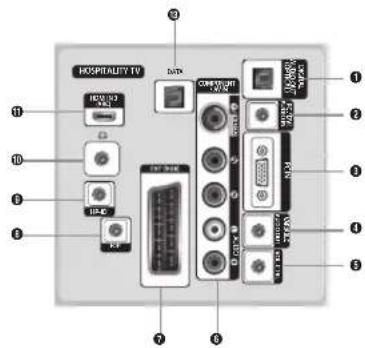

Overzicht van het aansluitpaneel

Netvoeding

HOSPITALITY TV 12 13 11 10 9 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 9 10 11 12 DATA COM/POST RUN 1 COM/POST RUN 2 COM/POST RUN 3 COM/POST RUN 4 COM/POST RUN 5 COM/POST RUN 6 COM/POST RUN 7 COM/POST RUN 8

[HB670/675]

[HB670]
[HB675]

HOSPITALITY TV 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

[HB673]

14 11 11 13 13 13

Zorg ervoor dat de tv is uitgeschakeld wanneer u een extern apparaat aansluit.

Zong er bij het aansluiten van een extern apparaat voor dat de kleuren van de aansluiting en de kabel overeenkomen.

① DIGITAL AUDIO OUT (OPTICAL): aansluiting voor een digitaal audiocomponent.
2 PC/DVI AUDIO IN: voor een verbinding met de audio-uitgang op uw computer.
3 PC IN: voor een verbinding me de video-uitgang op uw computer.

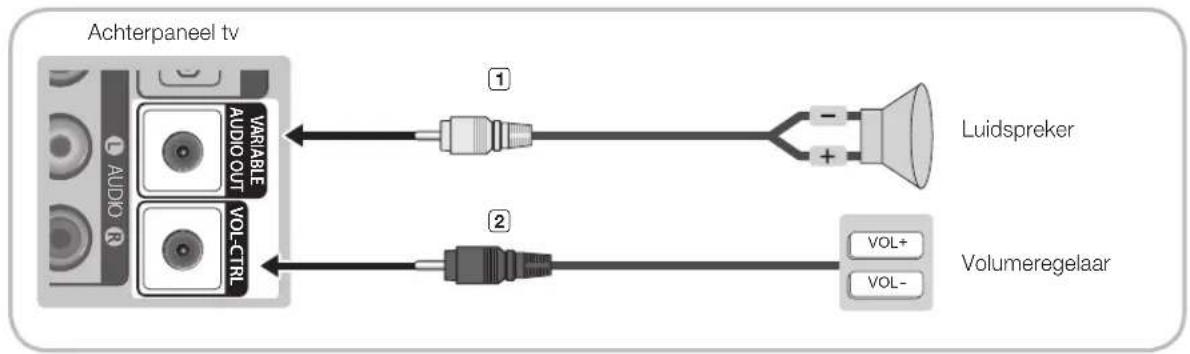

4 VARIABLE AUDIO OUT: wordt gebruikt voor de uitvoer van de badkamerluidsprekers. Verbind de Bathroom Wall Box met de variabele poort.

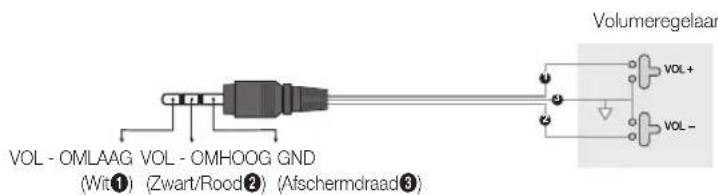

5 VOL-CTRL: hiermee past u het volume van de badkamerluidsprekers aan. Verbind de Bathroom Wall Box met de VOL-CTRL-poort.
6 COMPONENT / AV IN

- Aansluiting voor Component-video/-audio.

- Sluit het ene uiteinde van de videokabels (optioneel) aan op de corresponderende uitgangen (' P_R' , 'P_B', 'Y') aan de achterzijde van de tv en de andere uiteinden op de corresponderende video-uitgangen van de dvd-speler.

- Als u de set-topbox en dvd-speler tegelijk wilt aansluiten, sluit u eerst de set-topbox op de dvd-speler aan en vervolgens de dvd-speler op de tv ('Pr', 'Pb', 'Y').

- De P_R , P_B - en Y-uitgangen op uw apparatuur (dvd-speler) zijn in sommige gevallen voorzien van de aanduiding Y, B-Y en R-Y of Y, Cb en Cr.

- Sluit de RCA-audiokabels (optioneel) aan op de uitgangen [R - AUDIO - L] aan de achterzijde van de tv en sluit de andere uiteinden aan op de corresponderende audio-uitgangen van de dvd-speler.

Nederlands

7 EXT (RGB)

Aansluiting	Ingang Uitgang
	Video	Audio (L / R)	RGB Video + Audio (L/R)
EXT 0 0 0 Alleen de tv- of DTV-uitgang is beschikbaar.

Ingangen of uitgangen voor externe apparaten, zoals een videorecorder, dvd-speler, spelcomputer of videodiscspeler.
8 RJP: deze poort is een RJP-communicatiepoort (Remote Jack Pack) waarmee u verschillende apparaten op een aanvullende module kunt aansluiten om het gebruiksgemak van het apparaat te verbeteren.

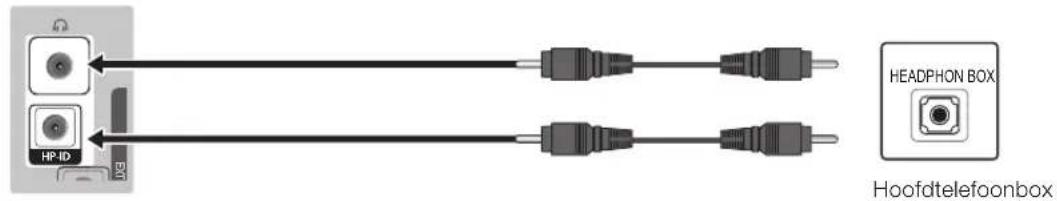

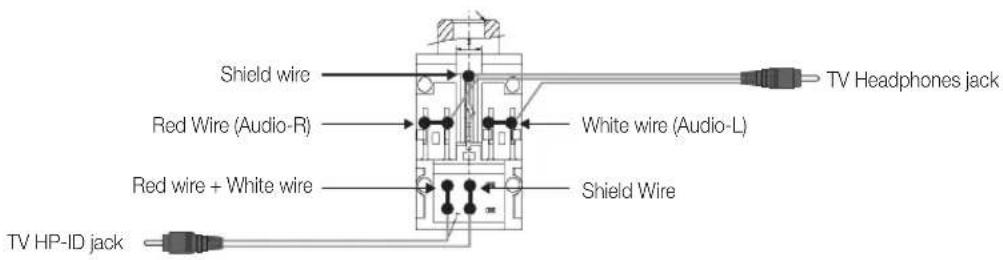

9 HP-ID: Sluit de kabel tegelijkertijd op de HP-ID en de koptelefoonaansluiting aan en verbind deze met een aparte koptelefoonbox. Zie pagina 15. Als u een koptelefoon op een koptelefoonbox aansluit, werkt dit op dezelfde wijze als bij de functie Koptelefoon.
10 HOOFDTELEFOONAANSLUITING
- De hoofdtelefoon kan worden aangesloten op de hoofdtelefoonuitgang van uw tv. Wanneer de hoofdtelefoon is aangesloten, worden de ingebouwde luidsprekers uitgeschakeld.
11 HDMI IN 1, 2 (DVI), 3 (ARC): maakt verbinding met de HDMI-aansluiting van een apparaat met HDMI-uitvoer.
Voor een HDMI-naar-HDMI-verbinding is geen audioaansluiting nodig.
Gebruik de HDMI IN 2(DVI)-aansluiting voor een DVI-verbinding met een extern apparaat. Gebruik een DVI-naar-HDMI-kabel of een DVI-HDMI-adapter (DVI-naar-HDMI) voor een videoansluiting en de PC/DVI AUDIO IN-ingangen voor audio.

Weergavemodi

Zowel de beeldpositie als de beeldgrootte varieert afhankelijk van het type monitor en de bijbehorende resolutie.

De resoluties in de tabel zijn aanbevolen instellingen. De ondersteunde resoluties kunnen afwijken, afhankelijk van het model.

De optimale resolutie is 1366 x 768 bij 60Hz. (HD-model)

Modus Resolutie		Horizontale frequentie (kHz)	Verticale frequentie (Hz)	Pixelklokfrequentie (MHz)	Synchronisatiepolariteit (H/V)
IBM	720 x 400 31,	169 70,087 28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 720	45,000	60,000	74,250	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1366 x 768	47,712	59,790	85,500	+/+

optimale resolutie is 1920 x 1080 bij 60 Hz. (FHD-model)

Modus Resolutie		Horizontale frequentie (kHz)	Verticale frequentie (Hz)	Pixelklokfrequentie (MHz)	Synchronisatiepolariteit (H/V)
IBM 720 x 400 31,469 70,087		28,322 -/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA CVT	720 x 576	35,910	59,950	32,750	-/+
	1152 x 864	53,783	59,959	81,750	-/+
	1280 x 720	56,456	74,777	95,750	-/+
	1280 x 960	75,231	74,857	130,000	-/+
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,089	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 720	45,000	60,000	74,250	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA GTF	1280 x 720	52,500	70,000	89,040	-/+
	1280 x 1024	74,620	70,000	128,943	-/-
VESA DMT/DTV CEA	1920 x 1080p 67	500 60,000 148,500 +/+

gebruik van de HDMI/DVI-kabelverbinding moet u de HDMI IN 2-aansluiting (DVI) gebruiken.

interlacemodus wordt niet ondersteund.

iv werkt mogelijk niet normaal als er een afwijkend videoformaat wordt geselecteerd.

onderlijke modus en compositemodus worden ondersteund. SOG wordt niet ondersteund.

12 CLOCK: Stel de tijd in nadat u de kabel van de externe klok hebt aangesloten op de klokaansluiting. U kunt gebruikmaken van de functie voor weergave van de externe klok.

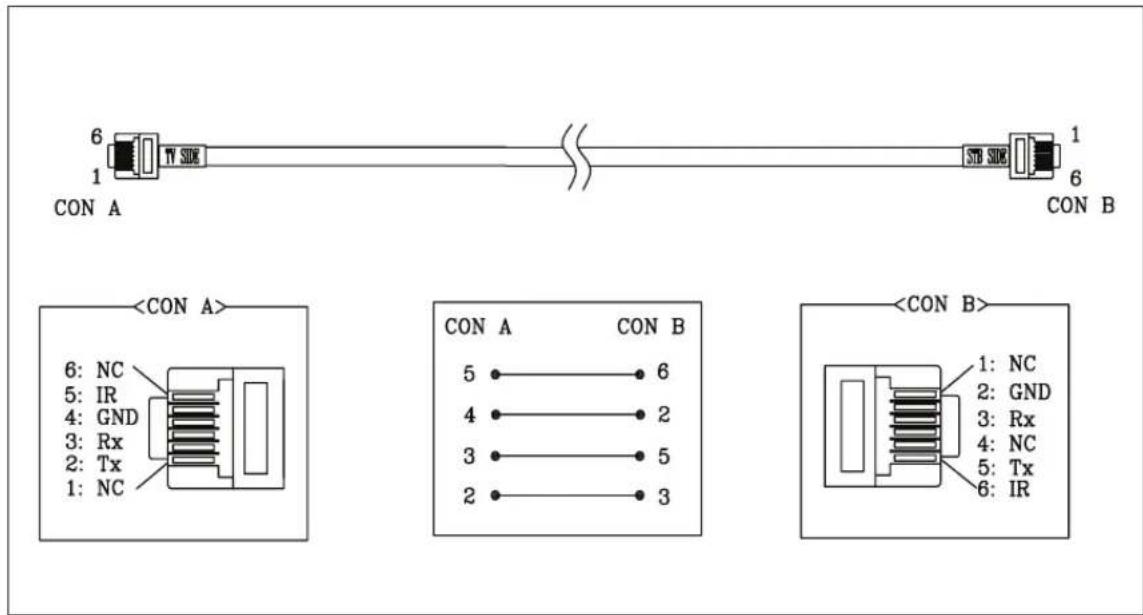

13 DATA

• Wordt gebruikt voor ondersteuning van de gegevenscommunicatie tussen de tv en de SBB.
• De tv-aansluiting is van het type RJ-12.

14 COMMON INTERFACE

15 USB / CLONING

- Aansluiting voor software-upgrades en Media Play, enz.

16 ANT IN: voor de juiste weergave van kanalen moet de tv een signaal ontvangen via een van de volgende bronnen: een buitenanterne, een kabeltelevisienetwerk of een satellietnetwerk.

Voor Noorwegen en Zweden: apparatuur die is aangesloten op een beveiligde aardeaansluiting door middel van een netwerkstekker en/of via andere apparatuur met een aardeaansluiting, en die is aangesloten op een kabelnetwerk, kan een risico op brand veroorzaken. Om dit te voorkomen, wordt een gegalvaniseerde isolator geïnstalleerd tussen de apparatuur en het kabelnetwerk wanneer de apparatuur op het kabelnetwerk wordt aangesloten.

Nederlands

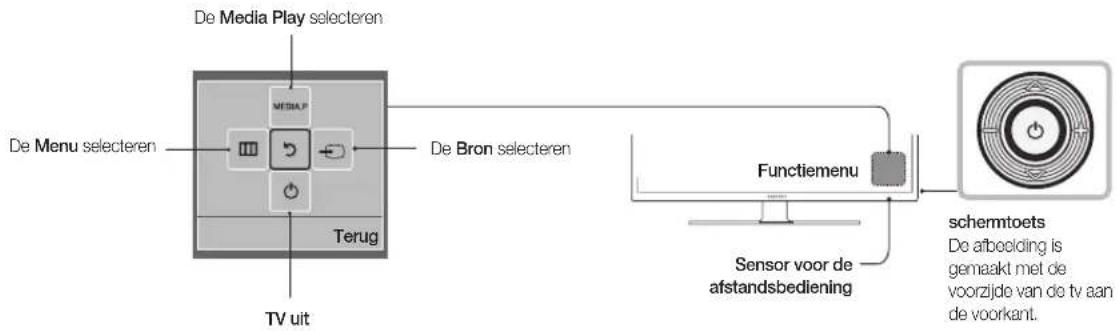

De controller van de tv gebruiken

De tv-controller is een kleine joystick die op een toets lijkt rechts onder op de tv. Hiermee kunt u de tv bedienen zonder gebruik te hoeven maken van de afstandsbediening.

Do vorm en kleur van het product kunnen afhankelijk van het model variëren.

Het menu wordt afgesloten als de afstandsbediening langer dan 1 seconde wordt ingedrukt.

Als u de functie selecteert door de afstandsbediening omhoog/omlaag/naar links/ naar rechts te bewegen moet u ervoor zorgen dat u niet op de afstandsbediening drukt. Als u er eerst op drukt, kunt u deze niet omhoog/omlaag/naar links/naar rechts bewegen.

Stand-bymodus

Uw tv wordt op stand-by gezet als u deze uitschakelt en blijft een geringe hoeveelheid elektrische stroom verbruiken. Laat de tv niet gedurende langere tijd in de stand-bymodus staan (bijvoorbeeld wanneer u op vakantie bent). Dit is veiliger en helpt u stroom te besparen. U kunt het netsnoer het beste loskoppelen.

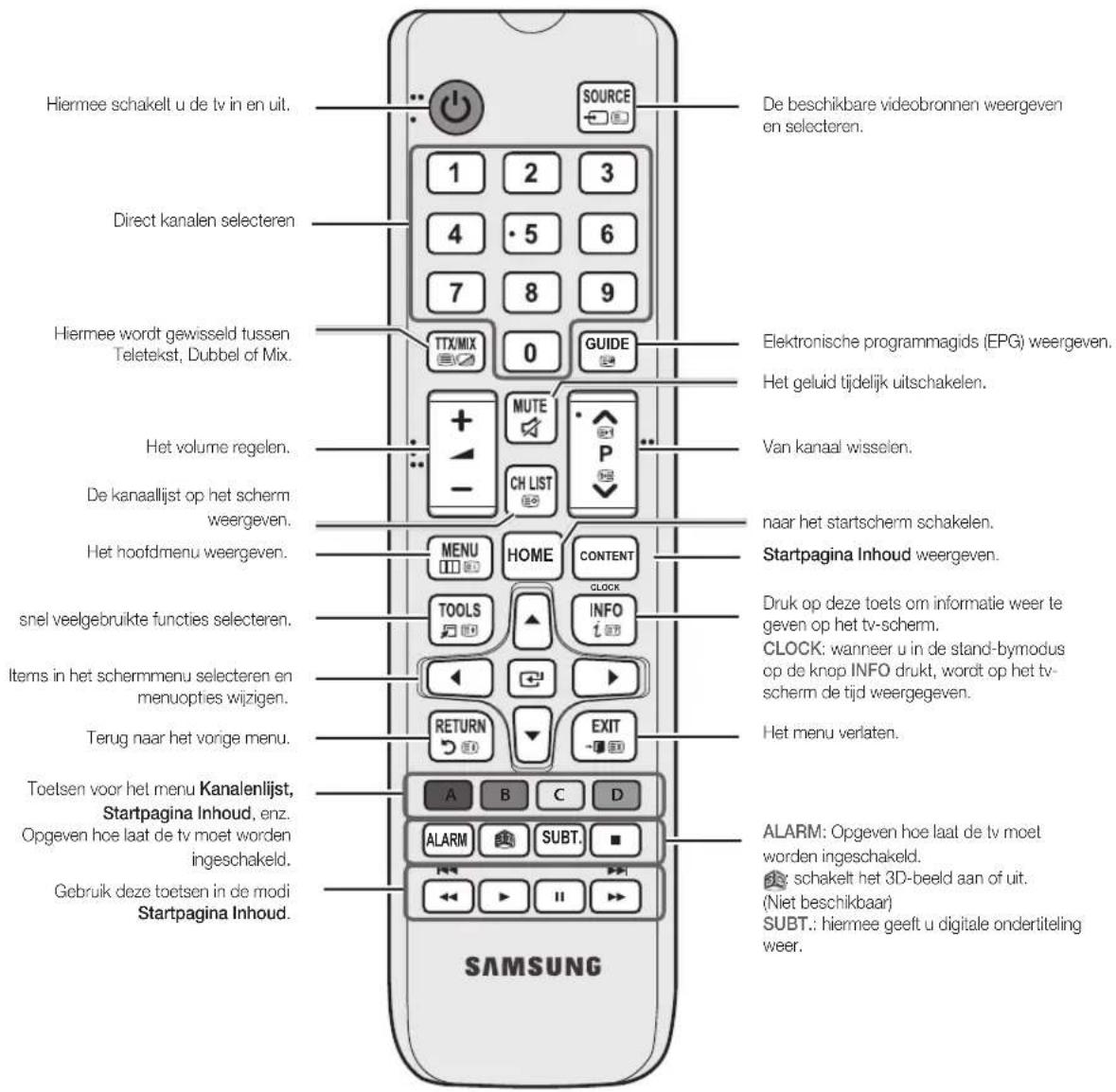

Overzicht van de afstandsbediening

Dit is een speciale afstandsbediening voor visueel gehandicapten die is voorzien van brailletekens bij de aan/uit-, kanaal- en volumetoetsen.

Hiermee schakelt u de tv in en uit. Direct kanalen selecteren Hiermee wordt gewisseld tussen Teletekst, Dubbel of Mix. Het volume regelen. De kanaallijst op het scherm weergeven. Het hoofdmenu weergeven. snel veelgebruikte functies selecteren. Items in het schermmenu selecteren en menuopties wijzigen. Terug naar het vorige menu. Toetsen voor het menu Kanalenlijst, Startpagina Inhoud, enz. Opgeven hoe laat de tv moet worden ingeschakeld. Gebruik deze toetsen in de modi Startpagina Inhoud. SOURCE 1 2 3 4 · 5 6 7 8 9 TTX/MIX 0 GUIDE MUTE CH LIST MENU HOME CONTENT CLOCK TOOLS INFO ← → RETURN EXIT A B C D ALARM SUBT. ←→ ▶ II → De beschikbare videobronnen weergeven en selecteren. Elektronische programmagids (EPG) weergeven. Het geluid tijdelijk uitschakelen. Van kanaal wisselen. naar het startschem schakelen. Startpagina Inhoud weergeven. Druk op deze toets om informatie weer te geven op het tv-schem. CLOCK: wanneer u in de stand-bymodus op de knop INFO drukt, wordt op het tv-schem de tijd weergegeven. Het menu verlaten. ALARM: Opgeven hoe laat de tv moet worden ingeschakeld. schakelt het 3D-beeld aan of uit. (Niet beschikbaar) SUBT.: hiermee geeft u digitale ondertiteling weer.

Batterijen plaatsen (batterijformaat: AAA)

• Gebruik de afstandsbediening binnen een afstand van 7 meter van de tv.
• Fel licht kan de werking van de afstandsbediening beinvloeden. Vermijd gebruik in de nabijheid van speciaal tl-licht of neonverlichting.
• De vorm en kleur kunnen afhankelijk van het model variëren.
• De toetsen 'HOME' en '3D' op de afstandsbediening worden niet ondersteund. Als u op deze toetsen drukt, reageert de tv niet.

Nederlands

De tv op de SBB aansluiten

1. Gebruik de gegevenskabel om de DATA-aansluiting op de tv te verbinden met de [ETH MODEM]-aansluiting op de STB(SBB).

Gebruik gegevenscommunicatie.

Lijst met fabrikanten en compatibele gegevenskabels die met de tv worden meegeleverd

- Controleer of u de juiste gegevenskabel gebruikt voor uw fabrikant. Raadpleeg het codelabel op de gegevenskabels.

6 1 CON A TV SIDE STB SIDE 1 6 CON B 6: NC 5: IR 4: GND 3: Rx 2: Tx 1: NC CON A 5 4 3 2 CON B 6 CON B 1: NC 2: GND 3: Rx 4: NC 5: Tx 6: IR

De badkamerluidsprekers aansluiten

U kunt de badkamerluidsprekers op verschillende manieren aansluiten.

Aansluiten via de variabele uitgang (beschikbaar zonder een externe versterker)

1. Sluit de VARIABLE AUDIO OUT-poort van de tv aan op de badkamerluidsprekers van het hotel.

1. Sluit de VOL-CTRL-aansluiting van de tv aan op de switchpoort van de volumeregelaar aan de backamerwand van het hotel.

Het maximale uitgangsvermogen van de luidspreker is 4 W, 8 Ω.

• De volumeregelaar installeren

- Als u de volumeregelaar configureert zoals wordt weergegeven in de afbeelding, kunt u het volume van de badkamerluidsprekers beheren.

- De aansluiting van de volumeregelaar naar de tv is een normale 3,5mm-telefoonaansluiting.

- De schakelaar van de volumeregelaar is een tact-switch.

Sub AMP-modus instellen

- 0: hiermee schakelt u de Sub AMP-functie uit (PWM uit).

- 1: hiermee bepaalt u het subvolume ten opzichte van de hoofdvolumeregelaar. Dit betekent dat het subvolume wordt bepaald op basis van de waarden voor het inschakelvolume, het minimale volume en het maximale volume in de hotelmodus.

- 2: het volume wordt bepaald op basis van de instellingen van het bedieningspaneel voor de badkamer.

- Specificaties voor de variabele uitgangspoort

- Luidsprekerkabel: gebruik een luidspreker met een maximale lengte van 25 meter.

Volumeregelaar VOL - OMLAAG VOL - OMHOOG GND (Wit①) (Zwart/Rood②) (Afschermdraad③)

14

Nederlands

HP-ID

Er kan een extra hoofdtelefoonbox worden gemonteerd aan een bed of bedrijfsbalie, zodat de gebruiker deze handig kan gebruiken, installatieprocedures vindt u hieronder.

• Gedetailleerde tekening van de hoofdtelefoonbox.

Achterpaneel tv

HP-ID EXIT HEADPHON BOX Hoofdtelefoonbox

Shield wire Red Wire (Audio-R) White wire (Audio-L) Red wire + White wire Shield Wire TV Headphones jack TV HP-ID jack

De MediaHub HD aansluiten

Elke externe bron die is aangesloten op de MediaHub-HD kan worden uitgevoerd naar de hoteldesk.

orm en kleur kunnen afhankelijk van het model variëren.

Achterpaneel tv

1. Sluit de RJP-poort op de tv aan op de RS/232-poort op de MediaHub HD.
2. Sluit de HDMI IN-poort op de tv aan op de HDMI-poort op de MediaHub HD.

- MediaHub HD

- De MediaHub HD is een hardwaremodule met verschillende Audio/Video-ingangen (A/V, Audio, PC, HDMI en USB) en de bijborende uitgangen. De bijbehorende uitgangsbronnen worden aangesloten vanaf de MediaHub naar de tv. De MediaHub communiceert met de tv via RS232. Hot Plug & Play is een functie waarmee hotelgasten een externe bron kunnen aansluiten op de MediaHub. De MediaHub communiceert met de tv door berichten te verzenden met betrekking tot de actieve/inactieve bronnen. De tv schakelt over naar de actieve externe bron.

• U moet de HDMI-poort van de MediaHub aansluiten op de HDMI IN-poort van de tv.
• Wanneer de tv is ingeschakeld, verbindt u de tv binnen tien seconden met de RJP.

- Speciale functies

-PIP
- Autodetectie

De RJP (Remote Jack Pack) aansluiten

Elke externe bron die is aangesloten op de RJP kan worden uitgevoerd naar de hoteldesk.

orm en kleur kunnen afhankelijk van het model variëren.

1. Sluit de PC IN / PC/DVI AUDIO IN-poort op de tv aan op de PC/AUDIO-poort op de RJP.
2. Sluit de AV IN [VIDEO]/[L-AUDIO-R]-poort op de tv aan op de VIDEO-poort op de RJP.
3. Sluit de AV IN [VIDEO]-poort op de tv aan op de VIDEO-poort op de RJP.
4. Sluit de HDMI IN-poort op de tv aan op de HDMI-poort op de RJP.
5. Sluit de RJP-poort op de tv aan op de RS/232-poort op de RJP.

RdP's (Remote Jack Pack) die compatibel zijn met deze Samsung-tv: TeleAdapt TA-7610, TA-7650 (HD) en TA-7660 (HD Plus).

- RJP (Remote Jack Pack): RJP staat voor Remote Jack Pack. De RJP is een hardware module met verschillende Audio/Video-ingangen (A/V, Audio, PC, HDMI en USB) en de bijborende uitgangen. De bijbehorende uitgangsbronnen worden aangesloten vanaf de RJP naar de tv. De RJP communiceert met de tv via RS232. Hot Plug & Play is een functie waarmee hotelgasten een externe bron kunnen aansluiten op de RJP. De RJP communiceert met de tv door berichten te verzenden met betrekking tot de actieve/inactieve bronnen. De tv schakelt naar de actieve externe bron op basis van de prioriteit die is ingesteld door de gebruiker.

1. kunt HDMI IN en AV IN kiezen voor het aansluiten van een RJP.
   Wanneer de tv is ingeschakeld, verbindt u de tv binnen tien seconden met de RJP.

Nederlands

- De fabrieksinstellingen van de RJP kunnen worden hersteld door de knoppen A/V en HDMI tegelijkertijd 10 seconden ingedrukt te houden. Alle LED-lampjes knipperen vijf keer om te bevestigen dat de instellingen zijn gereset.

- De RJP schakelt na vijf minuten automatisch alle LED-lampjes uit om overbodige lichtvervuiling in de hotelkamer te voorkomen. De LED-lampjes die zijn uitgeschakeld, worden weer ingeschakeld zodra de gast een van de toetsen aanraakt. Op dat moment wordt de timer weer ingesteld op vijf minuten. Als de gast vervolgens een andere brontoets aanraakt, schakelt de tv naar de geselecteerde bron en gaan de corresponderende LED-lampjes branden.

- Nadat de RJP is gereset of de tv is uitgeschakeld en weer ingeschakeld, duurt het ongeveer 10 seconden om de communicatie tussen de tv en RJP op gang te brengen.

- In de volgende tabel kunt u zien hoeveel seconden het ongeveer duurt om van de tv naar de invoerbron te schakelen, op basis van de ingestelde prioriteit.

Scenario 1: er zijn geen invoerbronnen aangesloten.

Bron Verbinding
AV 2 sec.
Computer 0,7 sec.
HDMI 3,9 sec.

Scenario 2: wanneer er twee invoerbronnen zijn aangesloten en de verbinding met één invoerbron wordt verbroken en hersteld.

Bron Verbinding verbreken Verbinding	Totaal
AV 4,5 sec. 2 sec. 6,5 sec.
Computer 0,7 sec. 0,7 sec. 1,4 sec.
HDMI 3,9 sec. 3,9 sec. 7,8 sec.

Alle live bronnen van de RJP bijvoorbeeld zijn aangesloten (AV, PC en HDMI), heeft AV de hoogste prioriteit. Als de RJP zich in de HDMI-modus bevindt en een gast het AV-apparaat loskoppelt en opnieuw aansluit, is er minimaal 6,5 seconde nodig om naar AV te schakelen.

- Als u een audiobron wilt aansluiten (Ipod of Mp3), moet de muziekmodus zijn ingeschakeld en moet de functie voor het automatisch detecteren van de aansluiting zijn uitgeschakeld.

• A/V-, pc- en HDMI-invoerbronnen worden ondersteund.

De gegevens voor de hoteloptie instellen

Openen: Druk achtereenvolgens op de toetsen MUTE → 1 → 1 → 9 → ENTER. (De modus Standalone is ingesteld in de hospitalitymodus.) Als u dit menu wilt sluiten: uitschakelen en weer inschakelen.

Nr.	Onderdeel		Subitem	Oorspronkelijke waarde		Beschrijving
				Standalone	Interactief
1	Hospitality Mode		Standalone / InteractiveStandaard : Standalone	Standalone		Selecteer de hospitalitymodus.
2	SI Vendor *** OFF Samsung					De SI-leverancier selecteren.
3	Power On	Power On Channel EN	User Defined / Last Saved	Last Saved	User Defined	De tv wordt automatisch ingeschakeld op een specifiek kanaal.
		Power On Channel	*** 1 1			Als de tv is ingeschakeld, wordt automatisch overgeschakeld naar dit kanaal. (Beschikbaar als de optie 'User Defined' is geselecteerd in Power On Channel EN)
		Channel Type	ATV / DTV / CDTV / SDTV	ATV ATV		Deze functie bepaalt het type kanaal bij inschakeling. (Beschikbaar als de optie 'User Defined' is geselecteerd in Power On Channel EN)
		Power On Volume EN	User Defined / Last Saved	Last Saved	Last Saved	Met deze functie wordt het volume bij inschakeling van de tv geconfigureerd• User Defined: - De tv kan worden geconfigureerd voor inschakeling op een door de gebruiker gedefinieerd/opgegeven volume.• Last Saved: - De tv wordt altijd ingeschakeld op het als laatste ingestelde volumeniveau.
		Power On Volume	0~100 10 10			Als de tv is ingeschakeld, wordt automatisch overgeschakeld naar dit volumeniveau.Beschikbaar als de optie 'User Defined' is geselecteerd in Power On Channel EN
		Min Volume 0~100	0 0			Stel het minimale geluidsvolume in
		Max Volume 0~100	100	100		Stel het maximale geluidsvolume in
		Power on source	TV / HDMI1 / HDMI2 DVI / HDMI3 / AV1 / COMP / PC	TV	TV	Selecteer de ingangsbron als de tv voor de eerste keer wordt ingeschakeld.
		Power On Option	Power On / Standby / Last Option	Last Option	Last Option	Bepaalt de status van de tv als de stroomtoevoer wordt hersteld na een stroomstoring of nadat u de stekker van de tv hebt verwijderd en opnieuw ingestoken.• Standby: stand-by• Power ON: ingeschakeld• Last Option: laatste inschakelstatus

Nederlands

Nr.	Onderdeel		Subitem	Oorspronkelijke waarde		Beschrijving
				Standalone	Interactief

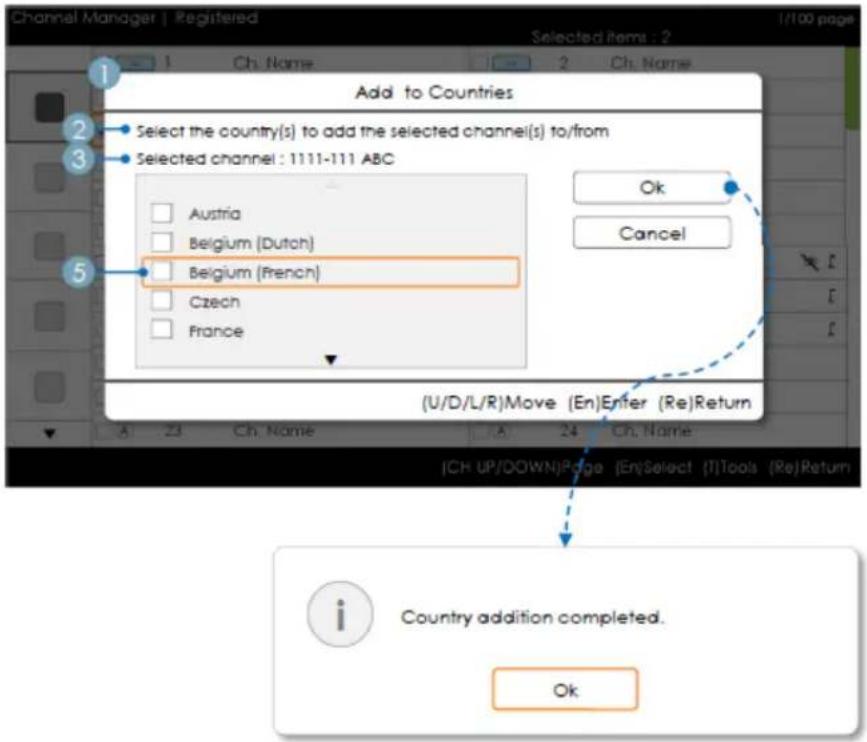

4 Channel		Channel Setup ***				Gebruikers kunnen kanaalopties instellen zoals Automatisch afstemmen, Handmatig afstemmen, Antenne-instellingen enz.

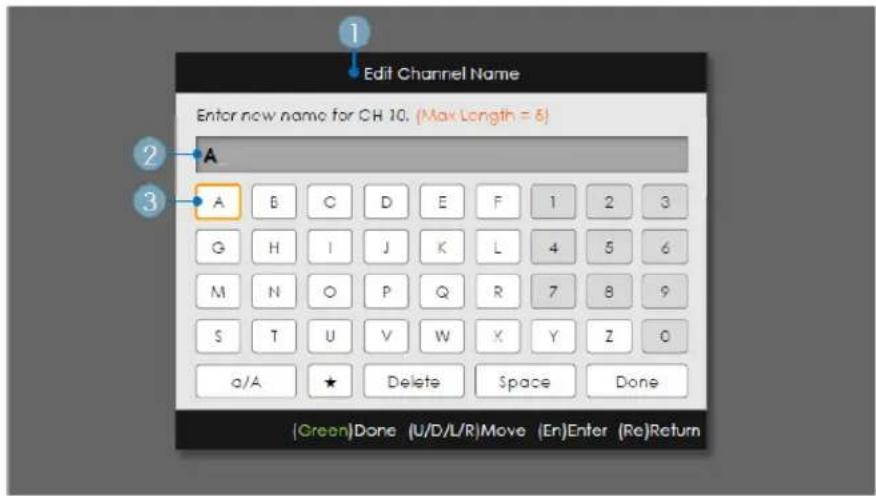

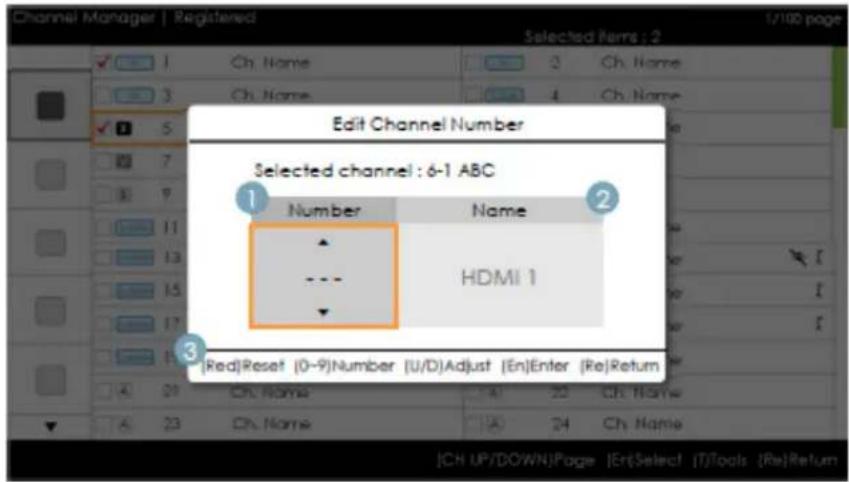

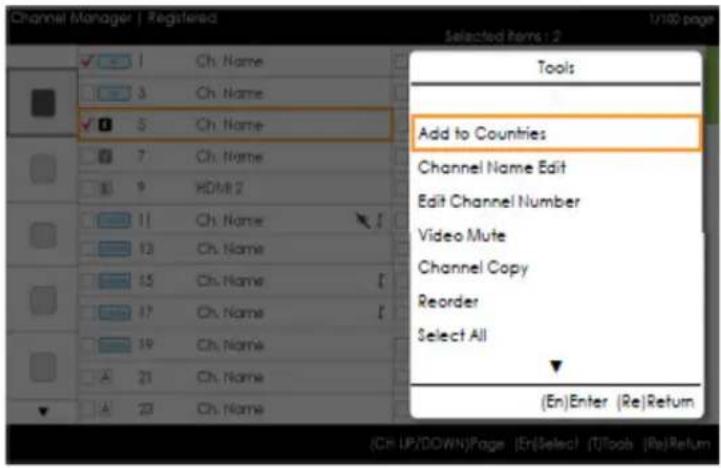

		Channel Editor ***				De geleverde optie voor het bewerken van kanaalnaam en -nummer, en video. Dempingsinstellingen voor de kanalen in de kanalenlijst.

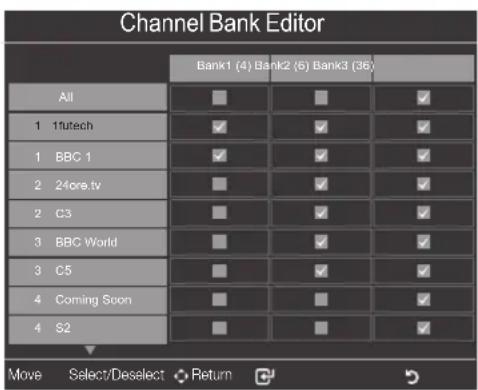

		Channel Bank Editor	***	- (Opmerking)	n/a	Wijs de kanalen toe die worden opgenomen in de kanalenbank.U kunt in de kanaaleditor een kanaalnummer toewijzen aan een externe ingangsbron. Het kanaalnummer wordt toegevoegd aan de editor van de kanalenbank. Beschikbaar voor hotel-tv's als "Smoovie" is geselecteerd bij Standalone SI-leverancier
		Mixed Channel Map	On/Off	- (Opmerking)	n/a	Met deze functie kunnen alle kanalen van alle antennetypen (Ant/Kabel of Satelliet) tegelijk worden bekeken/doorgebladerd.On: Als Aan is geselecteerd, hebben gasten toegang tot het volledige kanalenoverzicht, ongeacht het geselecteerde antennetype. In die kanalenlijst worden zowel kanalen van het type Ant als kanalen van het type Kabel opgenomen.Off: Als Off (Uit) is geselecteerd, hebben gasten uitsluitend toegang tot het kanalenoverzicht voor het geselecteerde antennetype [ANT/KABEL of Satelliet]. In de kanalenlijst/-editor worden alleen de kanalen voor het geselecteerde antennetype weergegeven.
		Dynamic SI On /	Off ON n/a			On: het kanaalnummer voor het DTV-programma wordt gecontroleerd. (De DTV-kanaaleditor is niet toegankelijk.)Off: het kanaalnummer voor het DTV-programma wordt niet gecontroleerd. (De DTV-kanaaleditor is toegankelijk, maar het bijwerken van het programmanummer voor extra kanalen wordt niet ondersteund.)
		Channel Rescan Message	On / Off OFF	OFF		Als de gegevens in het kanalenoverzicht niet overeenkomen met de verzonden gegevens, stemt de tv automatisch de kanalen af om de gegevens/ parameters in het kanalenoverzicht te herstellen.On: als Channel Rescan Message is ingeschakeld, krijgen hotelgasten het OSD te zien dat aangeeft dat de kanalen opnieuw worden gescand.Off: een hotelbeheerder kan het bericht voor het opnieuw scannen van kanalen uitschakelen als het OSD met het bericht voor opnieuw scannen niet aan hotelgasten moet worden getoond.
		Pan Euro MHEG	On / Off ON	ON		On: als Pan EURO MHEG is uitgeschakeld, wordt MHEG uitgevoerd volgens de bestaande productspecificaties.Off: als Pan EURO MHEG is ingeschakeld, is MHEG ook ingeschakeld, ongeacht de productspecificaties of regio.

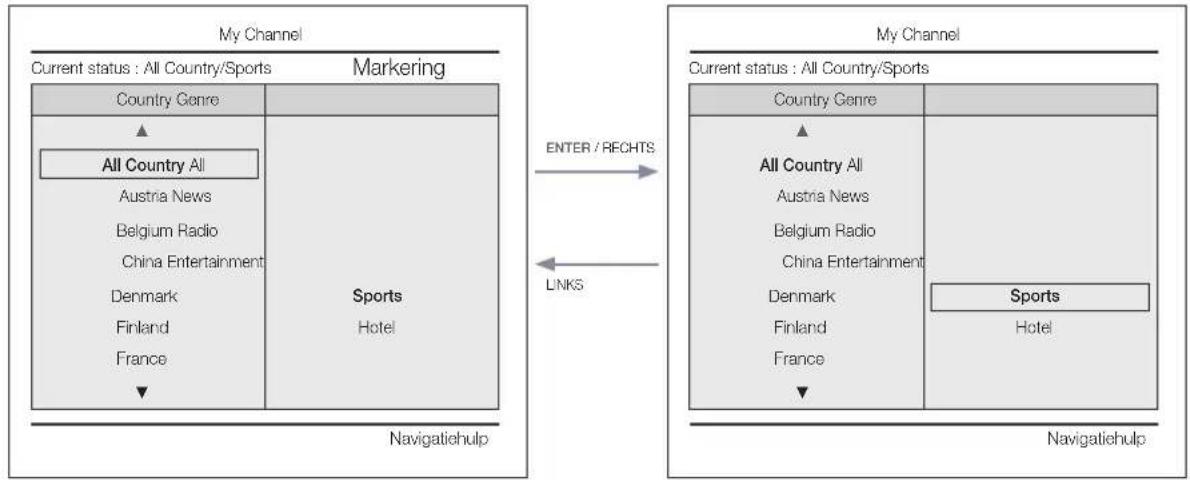

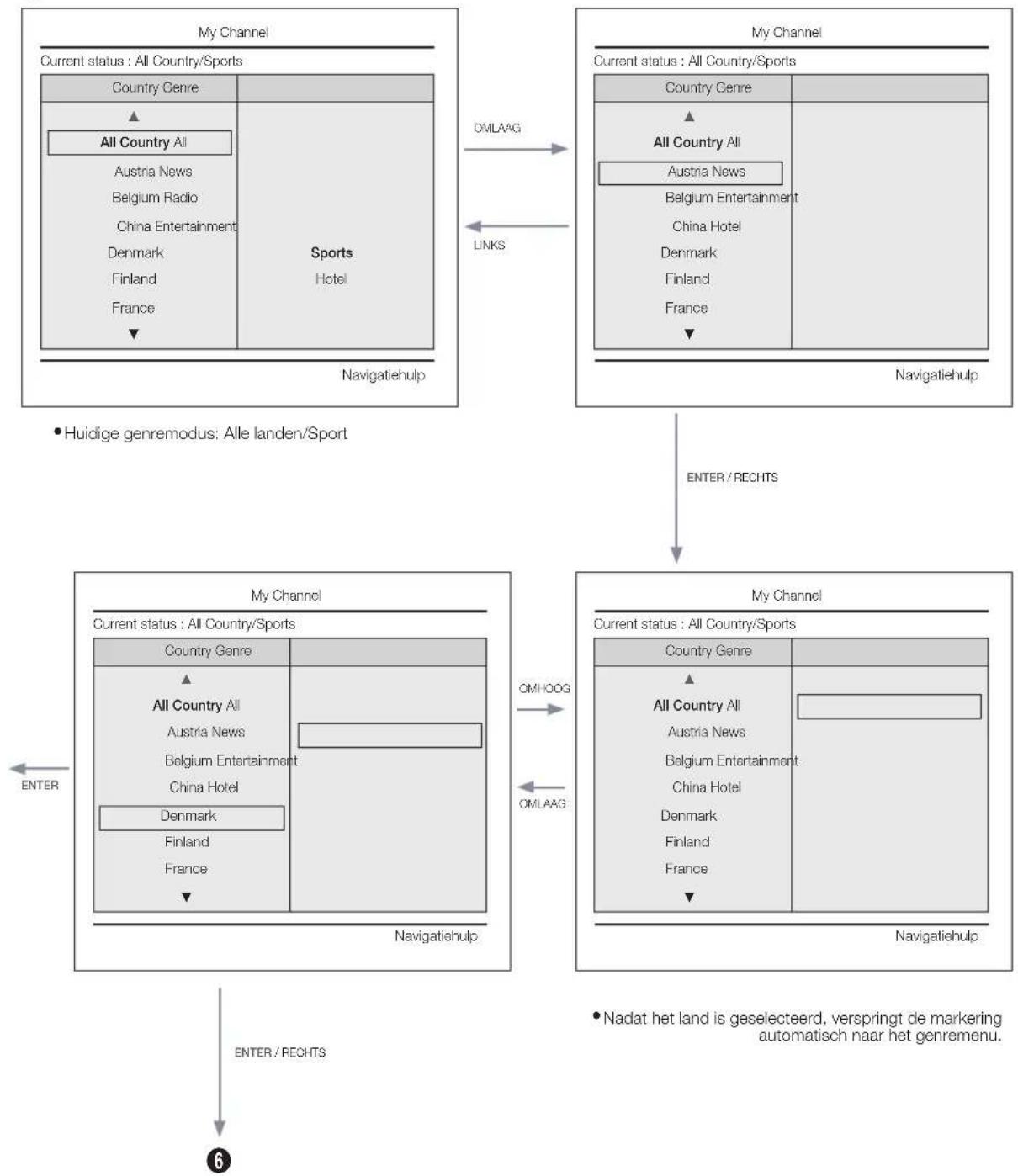

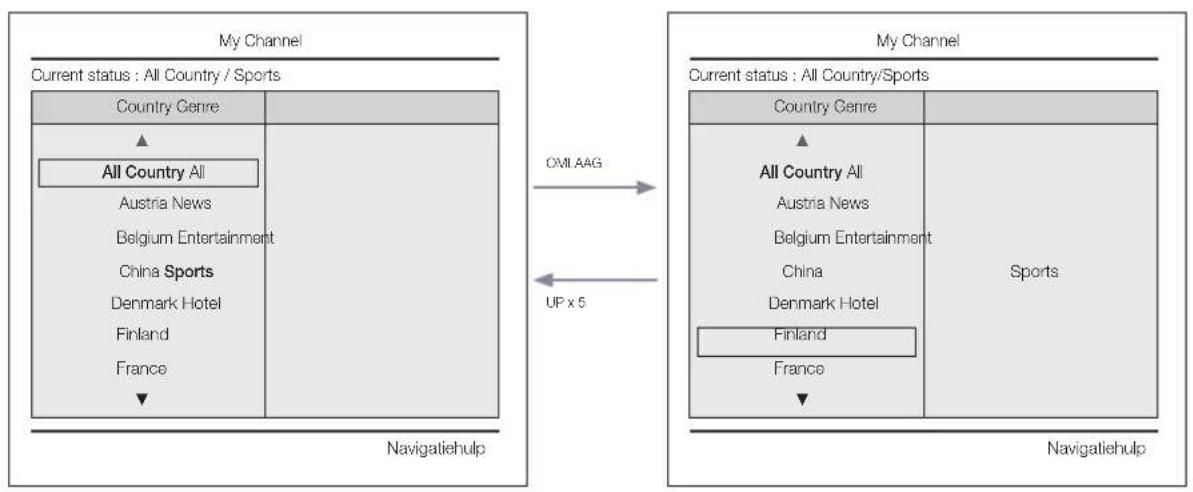

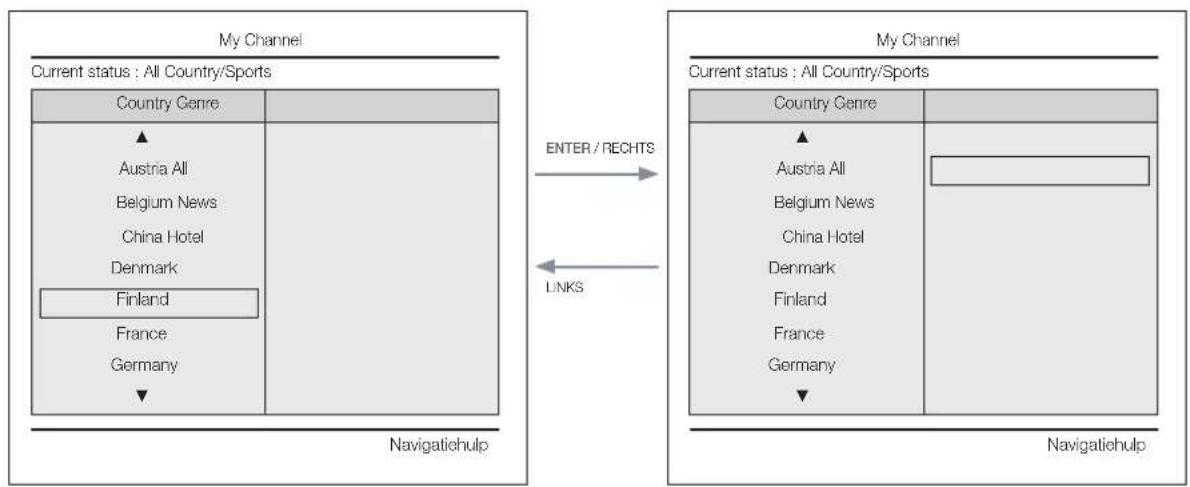

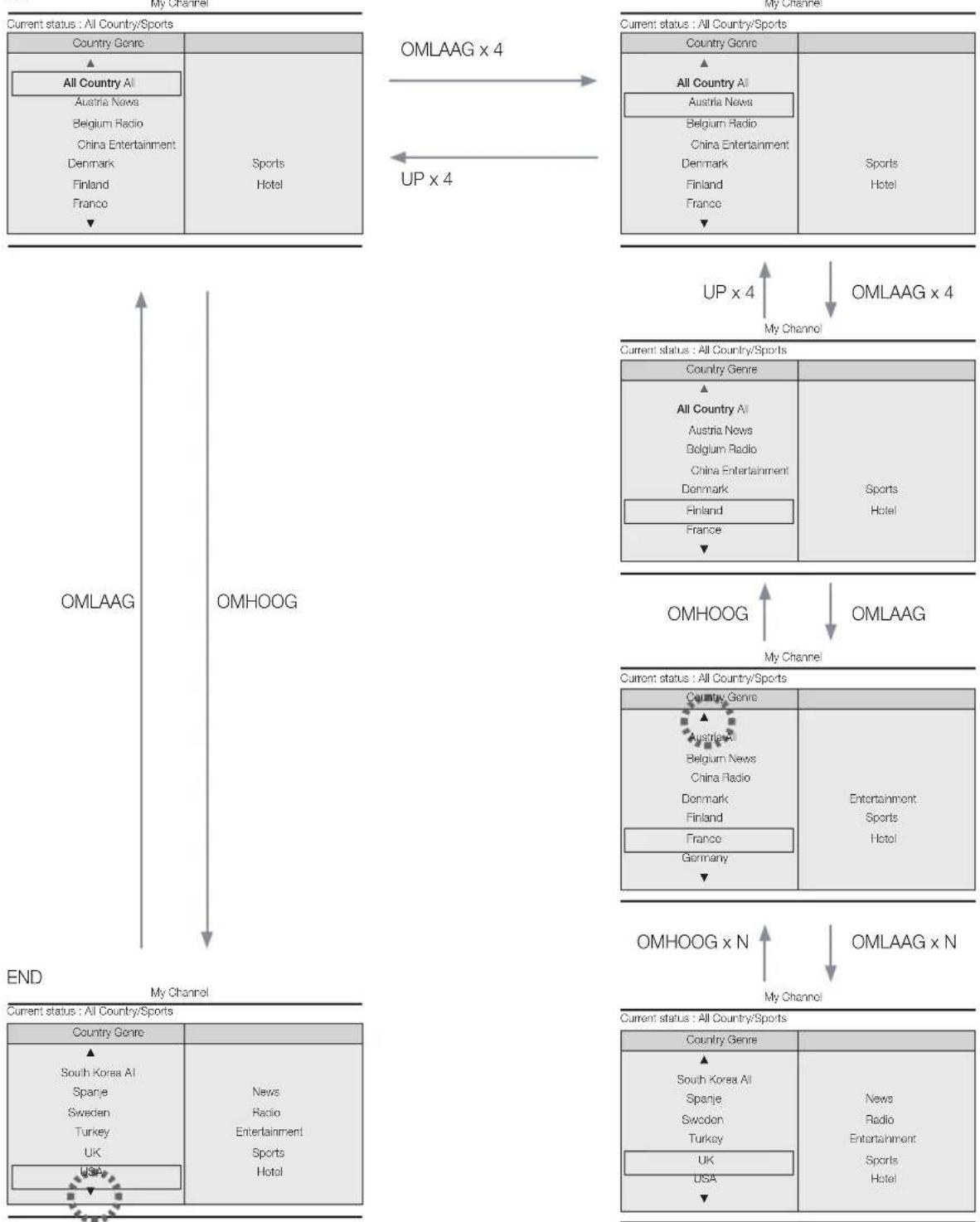

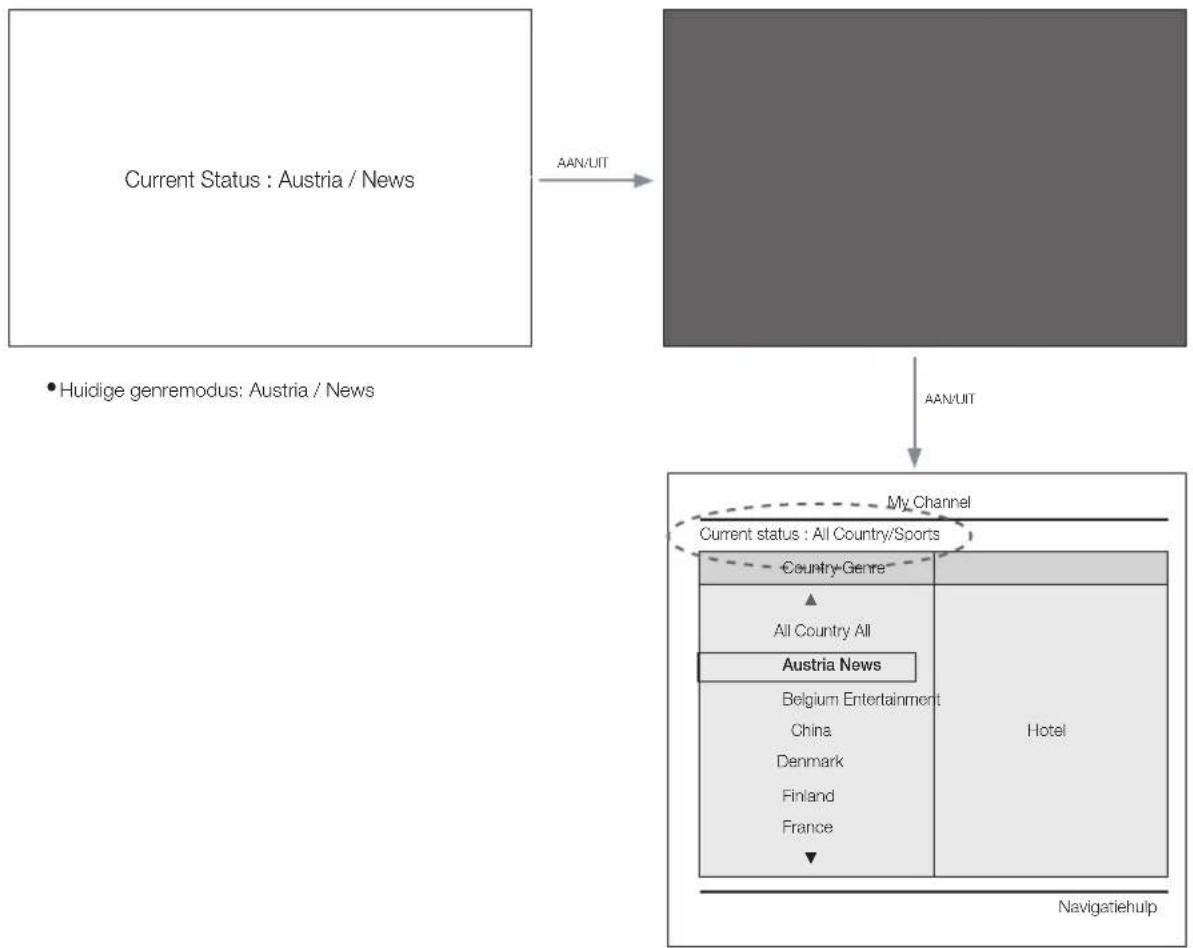

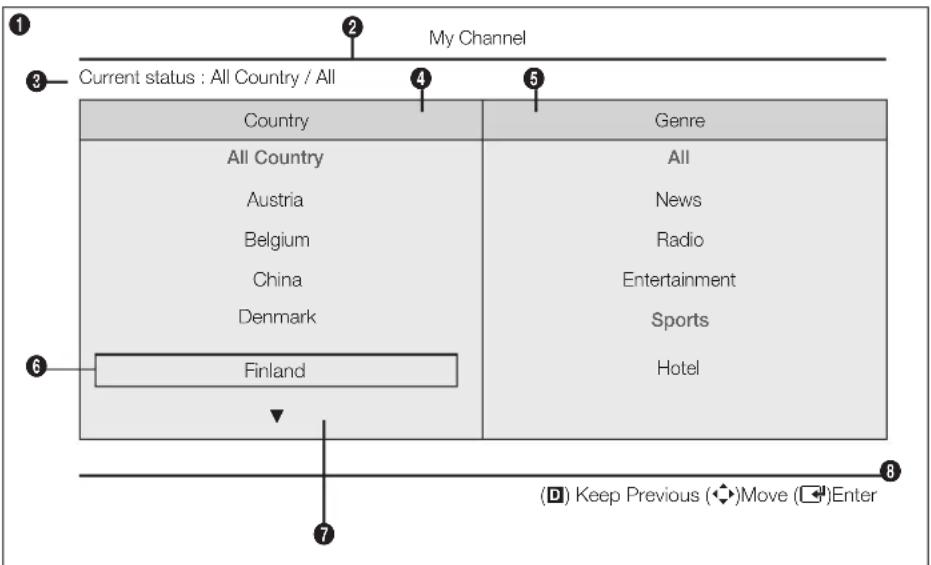

5	My Channel	My channel En	On / Off	OFF n/a		Schakel de functie MyChannel in of uit.

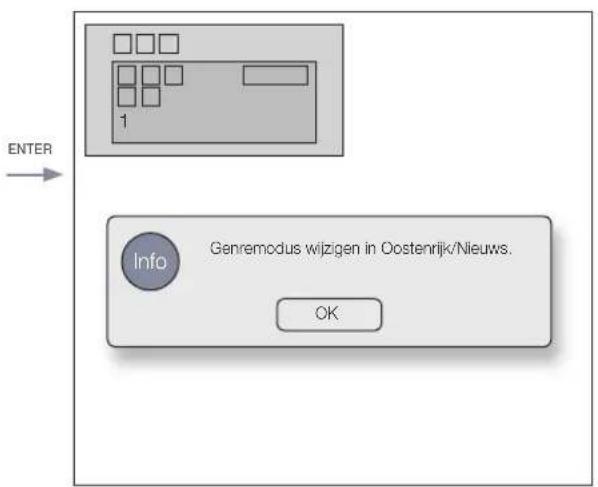

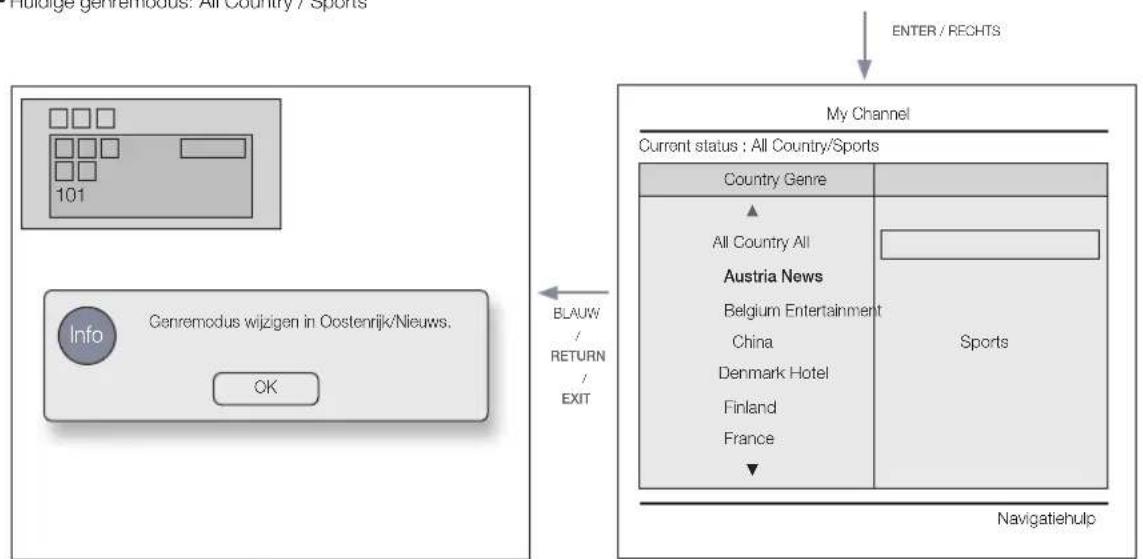

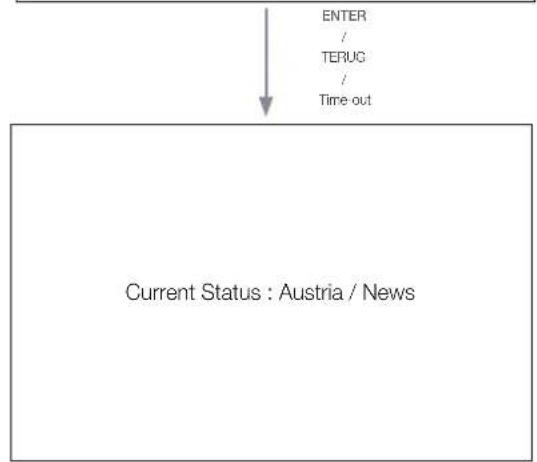

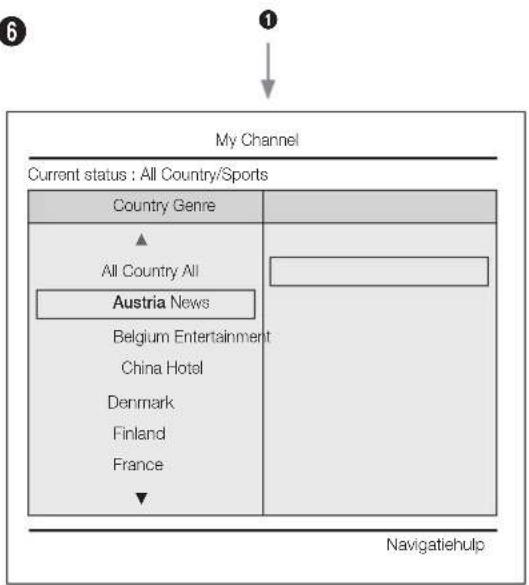

		Genre Editor	***	-	n/a	Bewerk het genre voor kanalen. (Beschikbaar als Mychannel is ingeschakeld.)
6	Menu OSD	Picture Menu Lock	On/Off	OFF OFF		Schakel het beeldmenu in of uit.
		Menu display	On/Off	ON OFF		Schakel het menu in of uit.On: inschakelenOff: uitschakelen
7	Operation	Panel Button Lock	Unlock / Lock / OnlyPower / Menu/Source	Unlock Unlock		Hiermee wordt de bediening van het voorpaneel (lokale toets) in-/uitgeschakeldLock: alle paneelttoetsen worden vergrendeldUnlock: alle paneelttoetsen worden ontgrendeldOnly Power: alle toetsen behave de aan/vuit-toets (paneelttoets) worden vergrendeld.Menu-Source: alleen de toetsen Menu en Bron worden vergrendeld
		Subtitle Auto On	On/Off Off Off			Met deze functie wordt de functie in-/uitgeschakeld waamee automatisch de ondertiteling wordt ingeschakeld in een specifiek land.Deze functie wordt ondersteund voor hotel-tv's die DVB-uitzendingen kunnen ontvangen die bedoeld zijn voor Europa.Deze functie is gerelatoerd aan de Franse ondertitelingsspecificatie. De ondertiteling voor de overige landen werkt volgens de desbetreffende landspecificaties ongeacht de functie Ondertitels Auto Aan.On: als de functie Ondertitels Auto Aan is ingeschakeld, worden de Franse ondertitelingsspecificaties gevolgd.Off: als de functie Ondertitels Auto Aan is uitgeschakeld, worden de Franse ondertitelingsspecificaties niet gevolgd.
8	Clock	Clock Type	Off/SW Clock/Ext. Clock	Off Off		Selecteer het kloktype (Off/SW Clock/Ext. Clock)Off: er werken geen klokopties van de hotelopties.SW Clock: alleen de SW-klok werkt.Ext. Clock: LED-klok gerelateerde items zoals Dimmen/Klok testen/Tijdnotatie werken.
		Local time	Standalone:Manual / TTX Interactive:Manual / TTX / Auto	Manual Auto		Selecteer hoc de klokgegevens worden bijgeworkt.Auto: indien de optie Auto is ingesteld, wordt de tv-klok bijgewerkt met de tijdinformatie die wordt verstrekt in de digitale stroom.Manual: gebruik de klokgegevens van het DVB-kanaal of handmatige klokinstellingen.TTX: stel de klok handmatig in (met updates van de TTX-gegevens).
		Time Format	12 Hour / 24 Hour	24 Hour 24	Hour	Selecteer de tijdnotatie (ingeschakeld als het kloktype "Ext. Clock" is)
		Clock Test Failure / Success Failure	Failure			Hiermee worden de helderheid en pixels voor de externe klok getest. (Ingeschakeld als het kloktype "Ext. Clock" is).
		Clock Normal Dim.	0~4	4	4	Stel de helderheid van de externe klok in de Power on-modus in. (Ingeschakeld als het kloktype "Ext. Clock" is)
		Clock Standby Dim.	0~4	1	1	Stel de helderheid van de externe klok in de stand-bymodus in. (Ingeschakeld als het kloktype "Ext. Clock" is)
9	Music Mode	Music Mode AV	On/Off	OFF	OFF	De muziekmodus stelt, zoals de naam al suggereert, de hotelbeheerder in staat audio vanuit externe bronnen, zoals AV/Comp/PC, weer te geven.Als deze optie is ingeschakeld, kunnen gasten naar de audio van de externe bronnen luisteren, zelfs als de videokabel niet is aangesloten. Als de videokabel wel is aangesloten, wordt de video-inhoud weergegeven. Anders werkt alleen de audio. Het tv-schem kan zodanig worden geconfigureerd dat het volledig wordt uitgeschakeld of dat een luidsprekerpictogram wordt weergegeven, door de optie voor achtergrondverlichting in te stellen.
		Music Mode PC	On/Off	OFF	OFF
		Music Mode Comp.	On/Off	OFF	OFF
		Music Mode Backlight	On/Off	OFF	OFF	Als deze functie is ingeschakeld, wordt het audiopictogram zichtbaar als de achtergrondverlichting van het tv-schem wordt ingeschakeld terwijl de muziekmodus voor AV/PC/ Component is ingeschakeld.

Nederlands

Nr.	Onderdeel		Subitem	Oorspronkelijke waarde		Beschrijving
				Standalone	Interactief
10	External Device	7610 Priority AV	1~3 1 1			Met deze optie wordt de prioriteit gedefinieerd bij het overschakelen naar de externe bronnen (AV/PC/HDMI) op de tv als deze verboonden is met het RJP-apparaat.
		7610 Priority PC	1~3 2 2
		7610 Priority HDMI	1~3 3 3
		7610 AV option	AV AV AV			Selecteer de RJP AV-bron.
		RJP HDMI Option	"HDMI1/DVI / HDMI2 / HDMI3"	HDMI1/DVI	HDMI1/DVI	Selecteer de RJP HDMI-bron (HDMI1/HDMI2/HDMI3).
		Sound Bar Out	On/Off Off Off			Een extern apparaat zoals een Samsung geluidsbalk kan via een Anynet-verbinding op de tv worden aangesloten en het tv-geluid kan naar de geluidsbalk worden geleid.Als deze functie is uitgeschakeld in het hotelmenu met fabrieksinstellingen, is deze functionaliteit uitgeschakeldDe hoofdluidispreker van de tv wordt gedempt als de geluidsbalkoptie is ingeschakeld en de luicispreker is verbonden via HDMI.
11	External Source	USB Media Mode	Default / Automatic / Disable	Default Default		Deze functie wordt geloukt om het gedrag van USB-apparaten te wijzigen als zijn aangesloten.Default : als deze optie is ingeschakeld en een USB-apparaat wordt aangesloten, wordt een pop-upvenster weergegeven en wordt het afspelen van de USB-media gestart wanneer u op Enter druktpoints : als deze optie is ingeschakeld, wordt het afspelen van de USB-media automatisch gestart na aansluiting van een USB-apparaat.Disable : als deze optie is geselecteerd, worden geen pop-upvensters weergegeven en wordt het automatisch afspelen van media uitgeschakeld. U ontvangt geen meldingen als u een USB-apparaat aansluit.
		External Source Banner	On/Off ON	ON		Hiermee wordt de informatie over de externe bron weergegeven als u de tv-bron wijzigt in externe invoer. Druk op de infotoets om de tv in te schakelen.On : de informatie over de externe bron wordt weergegeven op het tv-scherm.Off : de informatie over de externe bron wordt niet weergegeven op het tv-scherm.
		Auto source	On / PC / Off	OFF	OFF	Automatische bron is een functie waarmee de tv automatisch kan overschakelen naar een aangesloten live-bron,nadat een hotelgast verbinding heeft gemaakt met een videobron zoals een notebook, dvd-speler enz.zonder op een toets op de afstandsbediening of het tv-scherm te drukken.On : Er kan automatisch worden overgeschakeld naar alle externe bronnen met uitzondering van pc'sPC : er kan alleen automatisch worden overgeschakeld naar pc-bronnenOff : er kan niet worden overgeschakeld naar externe bronnen
		Anynet+Return Source	Power On Src / Last Source / Each model source list (AV1,COMP, PC,HDMI1...)	Power On Src	Power On Src	Selecteer Retourbron bij het verbreken van de verbinding met AnyNet+.
12	Bathroom Speaker	SubAmp Mode 0~2 2 2				De badkamerluidspreker kan op drie verschillende manieren worden bediend door Sub Amp-modus in te stellen in het standalone menu.0: in modus 0 is de badkamerluidspreker uitgeschakeld.1: in modus 1 volgt de badkamerluidspreker de hoofdluidspreker van de tv. Het geluid van de badkamerluidspreker wordt geregeld vanaf de Samsung RCU en de volumetoetsen op het tv-scherm.Luidsprekervolume = (Volume hoofdluidspreker)/3 Als een gebruiker op de demptoets drukt vanaf de Samsung RCU, wordt de badkamerluidspreker eveneens gedempt.2: in dat geval wordt een apart paneel (met toetsen voor omhoog/omlaag) op de tv aangesloten. Het volume van de badkamerluidspreker (0-32) kan worden bestuurd via deze paneeltoetsen.In dat geval verandert het volume van de hoofdluidspreker van de tv niet. Sub Amp-volume: 0~32
		SubAmp Volume	0~32 6 6			Stel het Sub AMP-volume in. (Met de optie Sub Amp-volume wordt het standaardvolume voor de badkamerluidspreker ingesteld.)
13	Eco Solution	Energy saving	Off / Low / Medium / High	OFF OFF		Met deze functie wordt de helderheid van de tv aangepast om het energieverbruik te verminderen.Off: Hiermee schakelt u de functie voor energiebesparing uit.Low: hiermee stelt u de tv in op de energiebesparingsmodus.Medium: hiermee stelt u de tv in op de modus voor een gemiddelde energiebesparing.High: Hiermee stelt u de tv in op de modus voor een hoge energiebesparing.
14	Logo/Message	Welcome Message	On/Off OFF OFF			Geef het welkomstbericht weer.

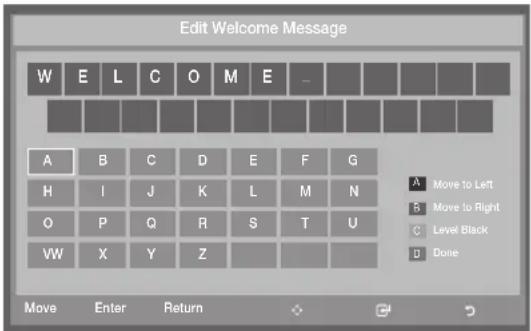

		Edit Welcome Message	*** - -			Bewerk het welkomstbericht.
		Hospitality Logo	Off / BMP / AVI / BOTH	OFF OFF		Selecteer het type hospitalitylogo.
		Hospitality Logo DL	*** - -			Download het bestand met het hospitalitylogo vanaf een USB-apparaat naar de tv.
		Logo Display Time	3 second / 5 second / 7 second	5 second 5	second	Stel de weergavetijd voor het logo ins.
15	Cloning	Clone TV to USB	*** - -			Hiermee worden alle instellingen van de tv naar een USB-apparaat gekopieerd.
		Clone USB to TV	*** - -			Hiermee worden alle instellingen van het USB-apparaat naar de tv gekopieerd.
		Setting Auto Intialize	On/Off OFF OFF			Als deze optie ingeschakeld wordt gelaten, worden telkens wanneer de stroom wordt ingeschakeld de beeldinstellingen, geluidsinstellingen en andere instellingen in het gebruikersmenu hersteld die zich in de kloonbestanden bevonden.Als een gast dus de achtergrondverlichting of kleur of enig andere gebruikersmenuoptie verandert, wordt de standaardinstelling van het kloonbestand toegepast telkens wanneer het apparaat wordt ingeschakeld.

Nederlands

Nr.	Onderdeel		Subitem	Oorspronkelijke waarde		Beschrijving
				Standalone	Interactief
16	REACH Server	REACH Server update Time	OFF / 1hour / 2hour / 12:00 am / 2:00 am / 12:00 pm / 2:00 pm	1hour n/a		Selecteer de SIRCH-bijwerktijd.In de SIRCH-bijwerktijd kunt u een automatische upgrade uitvoeren om 12:00 AM/PM of om 2:00 AM/PM. U kunt uurlijkse upgrades uitvoeren met tussenpozen van 1 of 2 uur.
		REACH Update Immediate	On/Off Off n/a			• On: Telkens wanneer de tv op stand-by wordt gezet, wordt de SIRCH-bijwerkactie uitgevoerd• Off : de SIRCH-update wordt alleen uitgevoerd op het geselecteerde SIRCH-bijwerktijdstip
		REACH Server Channel	*** 87 n/a			Selecteer SIRCH-bijwerkkanaal.
		REACH Server Version	*** 0000 n/a			Geef de versie van het SIRCH-kloonbestand weer dat momenteel wordt bijgewerkt op de tv.
		REACH Server Group ID	All, 1 - 511 ALL n/a			Selecteer de SIRCH-groep-ID.
		S-LYNK REACH	On/Off Off n/a			Schakel de REACH-weergave in of uit.
		S-LYNK REACH Volume	On/Off On n/a			• On: het tv-geluid in de huidige tv-bron wordt continu uitgevoerd hoewel het S-LYNK REACH-menu wordt weergegeven.• Off: het tv-geluid in de huidige tv-bron wordt gestopt als het S-LYNK REACH-menu wordt weergegeven.
		TICKER	On/Off Off n/a			• On: De inhoud van de BEELDKRANT wordt weergegeven.• Off: De inhoud van de BEELDKRANT wordt niet weergegeven.
17	Service	Self Diagnosis for TV	***	-	-	Ga naar het menu voor zelfdiagnose.• Picture Test: gebruik deze optie om te controleren of er problemen met het beeld zijn. Als het probleem optreedt in het testbeeld, selecteert u Ja en volgt u de aanwijzingen op het scherm.• Sound Test: gebruik de ingebouwde melodie om te controleren of er geluidsproblemen zijn. Als het probleem optreedt tijdens de test, selecteert u Ja en volgt u de aanwijzingen op het scherm.
		Self Diagnosis for HTV	***	-	-	Hiermee kunt u de status van de Variabele audio-uitgang en de communicatie met de SI STB of SBB controleren. Als zich problemen voordoen in de functie voor variabele audio-uitgang of communicatie met de SI STB of SBB, controleert u deze opties.
		Upgrade Now	***			Voer een upgrade van de tv-software uit.
		Service Pattern ***	-	-		Geef het servicepatroon weer.
		TV Reset	***	-	-	Reset de tv.

SIRCH (Samsung Interactive Remote Control for Hospitality) is een professionele en interactieve afstandsbediening voor DTV, waarmee u updates van tv-firmware, kloongegevens, wijzigingen van kanalenoverzichten, S-LYNK REACH-inhoud en inhoud van de BEELDKRANT kunt aanbrengen via RF DTV op honderden hospitality-tv's tegelijk. De REACH-functies zijn alleen beschikbaar in de standalone modus. De REACH-server wordt apart verkocht. Raadpleeg de handleiding voor de REACH-server die wordt meegeleverd met het REACH-serverproduct voor meer informatie over de bediening hiervan.

Welcome Message

Het welkomstbericht is een functie waarmee u een aangepast bericht op de tv kunt weergeven telkens wanneer de tv door een gast in een hotelkamer wordt ingeschakeld.

• De instellingen voor een welkomstbericht bevinden zich in het menu met de hotelopties.
• De optie voor het welkomstbericht moet zijn ingeschakeld om het bericht te kunnen weergeven als het apparaat wordt ingeschakeld.

• Het welkomstbericht mag maximaal 25 tekens lang zijn en dit kan worden bewerkt in het menu Hotelservice.
• Hieronder volgt een overzicht van de tekens die u in het welkomstbericht kunt gebruiken:

Aleen de hoofdletters A t/m Z zijn toegestaan.

- Het welkomstbericht kan worden gewijzigd door in het schermmenu 'Welkomstbericht bewerken' gebruik te maken van de navigatietoetsen, de kleurentoetsen en de Enter-toets van de afstandsbediening.

- Het welkomstbericht en het hotellogo kunnen niet tegelijkertijd worden weergegeven.

Nederlands

Hospitality Logo

Met de functie Hospitalitylogo wordt een afbeelding van het hotel weergegeven wanneer de tv wordt ingeschakeld.

• De instellingen voor Hospitalitylogo bevinden zich in de menu's voor de hospitalitymodus.
• De menuonderdelen Logo downloaden en Logo weergegeven worden geactiveerd wanneer u Hospitalitylogo inschakelt.
• Als een afbeelding van het logo in het geheugen is opgeslagen en de optie Hospitalitylogo is ingeschakeld, wordt het hospitalitylogo weergegeven als de tv wordt ingeschakeld.
• Het hospitalitylogo wordt niet weergegeven wanneer de optie Hospitalitylogo is uitgeschakeld, zelfs wanneer de afbeelding van het logo in de tv is geladen.

• Met deze optie kunt u kiezen of het hospitalitylogo al dan niet wordt weergegeven.
• De oorspronkelijke waarde is UIT.
  – Deze kan worden ingesteld op UIT of AAN.
• Wanneer de optie is ingesteld op AAN, kunnen de menuonderdelen Logo downloaden en Weergavetijd logo worden gebruikt.

• Met deze optie kunt u het logo van een USB-apparaat naar het tv-geheugen downloaden.
• 'Wachten' wordt weergegeven wanneer de afbeelding naar de tv wordt gekopieerd.
• 'Voltooid' wordt weergegeven wanneer het kopieren is voltooid.
• 'Mislukt' wordt weergegeven wanneer het kopiëren niet is geslaagd.

- Het bericht 'No USB device' (Geen USB-apparaat) wordt weergegeven wanneer er geen USB-apparaat is aangesloten.

- 'Geen bestand' wordt weergegeven als het USB-apparaat geen bestand bevat dat gekopieerd kan worden of als het bestand een onjuiste indeling heeft (dit moet een BMP-bestand zijn). Als 'Geen bestand' wordt weergegeven en het USB-apparaat wel een logobestand bevat, moet u de bestandsindeling controleren.

- Indeling logobestand

• De tv ondersteunt alleen de BMP- en AVI-indeling.
• De bestandsnaam moet samsung.bmp of samsung.avi zijn.
• De maximale resolutie van de BMP-indeling is 960 x 540.
• De maximale bestandsgrootte van de AVI-indeling is 30 MB.
• De afmeting of schaal van de afbeelding wordt niet door de tv gewijzigd.

Cloning

Met de functie voor het klonen van het USB-geheugen kunnen de instellingen worden gedownload die door de gebruiker zijn geconfigureerd (Beeld, Geluid, Invoer, Kanaal, Instellingen en Hotel Setup) voor een bepaalde tv. De instellingen kunnen vervolgens worden geüpload naar andere tv's.

Alle door de gebruiker gedefinieerde tv-instellingen (master-tv) kunnen worden gekopieerd naar een USB-apparaat.

- Clone TV to USB: Dit is een bewerking waarmee de opgeslagen gegevens op een bepaald gebied van de EEPROM van de tv worden gekopieerd naar het USB-apparaat.

1. Plaats een USB-stick in de USB-poort aan de achterzijde van de tv.
2. Open het menu met hotelopties door achtereenvolgens op de volgende toetsen te drukken.

• MUTE → 1 → 1 → 9 → ENTER

1. Druk op de toets ▲ of ▼ om 'Clone TV to USB' te selecteren en druk vervolgens op de toets ENTER.
2. Het bericht 'Clone TV to USB' wordt weergegeven. Druk vervolgens op de toets ENTER.

3. U kunt de status van het USB-kloonproces controleren.

4. In Progress: de gegevens worden naar de USB-stick gekopieerd.

5. Voltooid: het kopiëren is voltooid.
6. Mislukt: De kopieerbewerking is niet geslaagd.
7. No USB: Geen USB-apparaat aangesloten.

- Clone USB to TV: dit is een bewerking waarmee de gegevens die op een USB-apparaat zijn opgeslagen, naar de tv worden gedownload.

1. Plaats een USB-stick in de USB-poort aan de achterzijde van de tv.
2. Open het menu met hotelopties door achtereenvolgens op de volgende toetsen te drukken. MUTE → 1 → 1 → 9 → ENTER
3. Druk op de toets ▲ of ▼ om 'Clone USB to TV' te selecteren en druk vervolgens op de toets ENTER.
4. Het bericht 'Clone USB to TV' wordt weergegeven. Druk vervolgens op de toets ENTER.

5. U kunt de status van het USB-kloonproces controleren.

6. In Progress: de gegevens worden naar de USB-stick gekopieerd.

7. Voltooid: het kopiëren is voltooid.
8. Mislukt: De kopieerbewerking is niet geslaagd.
   • No USB: Geen USB-apparaat aangesloten.
9. No File: Er bevindt zich op het USB-apparaat geen bestand dat gekopieerd kan worden.

De bewerking om gegevens van het USB-apparaat naar de tv te kopieren, kan worden uitgevoerd door vijf seconden op de toets ENTER te drukken.

De functie KLONEN ondersteunt uitsluitend dezelfde modelserie. (Deze functie werkt niet correct bij verschillende modelseries.)

Snel, rechtstreeks klonen tijdens de installatie!

Plaats de USB-stick met de masterinstellingen van de eerste tv en houd vervolgens de toets Enter 5 seconden lang ingedrukt.

▼

▼

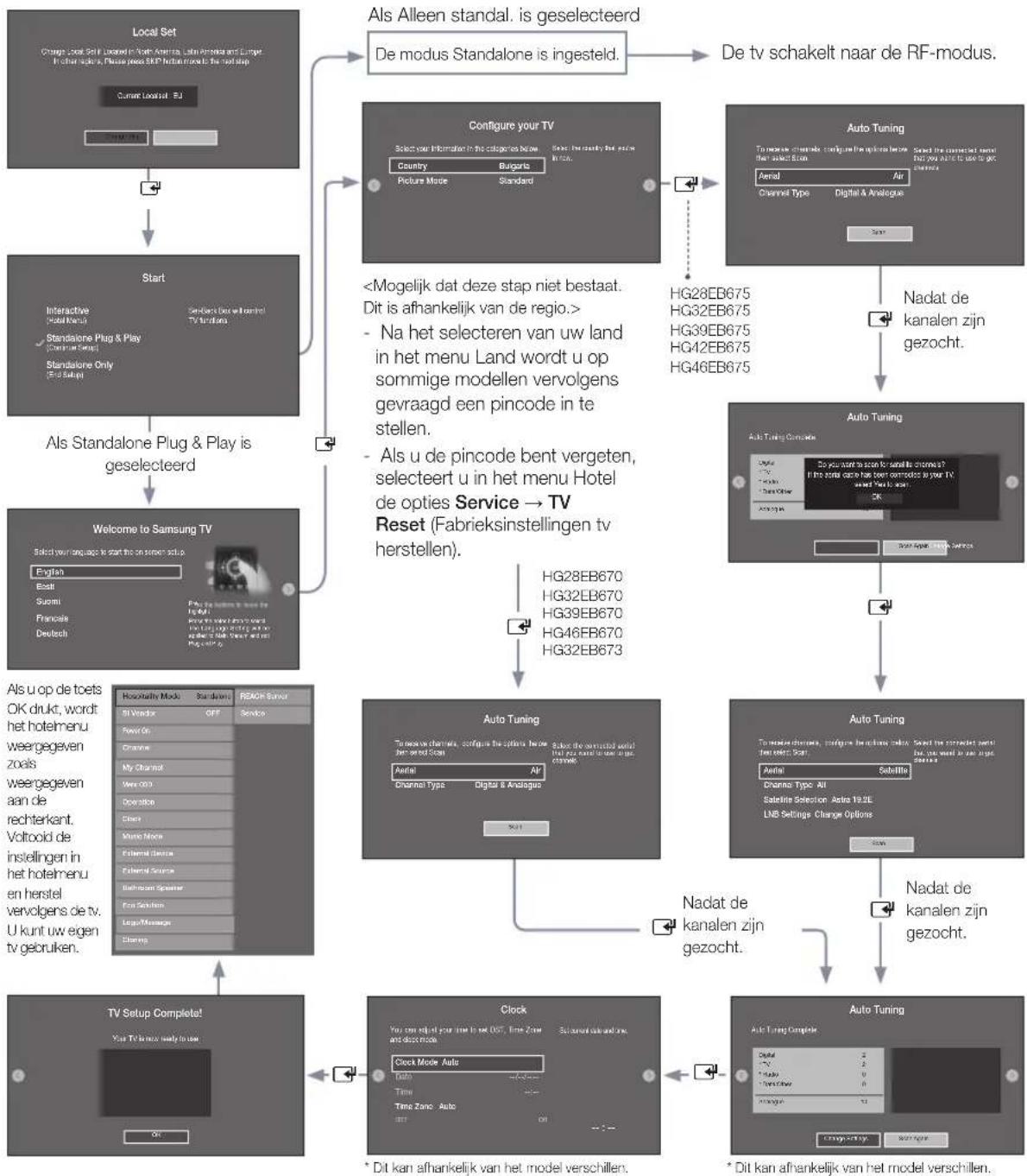

Plug & Play

Met de functie Hotel Plug & Play wordt in één keer automatisch de hotelmodus geselecteerd en worden het land, de klok en de beeldmodus ingesteld als de tv voor het eerst wordt gestart.

- Hotel Plug & Play is alleen beschikbaar wanneer de tv voor het eerst wordt ingeschakeld.

- Na het instellen van de eerste tv en het klonen van de tv naar de USB.

- De volgende tv hoeft alleen de Hotel Plug & Play-functie te sluiten, verbinding te maken met het USB-apparaat en de gegevens op het USB-apparaat te klonen.

    subgraph Local Set
        G["Current Local Set: EU"]
        H["Configuration: SDAS"]
        I["Start"] --> J["Als Standalone Plug & Play is geselecteerd"]
        K["Configure your TV"]
        L["Auto Tuning"] --> M["Nadat de kanalen zijn gezocht."]
    end

    subgraph Platform Details
        N["Configuration: Country Bulgaria"]
        O["Configuration: Picture Mode Standard"]
        P["Configuration: HG28EB675"]
        Q["Configuration: HG32EB675"]
        R["Configuration: HG39EB675"]
        S["Configuration: HG42EB675"]
        T["Configuration: HG46EB675"]
    end

    subgraph User Details
        U["Auto Tuning Console"] --> V["Auto Tuning Console"]
        W["Auto Tuning Console"] --> X["Auto Tuning Console"]
    end

    subgraph Settings
        Y["Auto Tuning Console"] --> Z["Nadat de kanalen zijn gezocht."]
    end

    subgraph Tools
        AA["Clock Mode Auto"] --> AB["Clock Mode Auto"]
        AC["Time Zone Auto"] --> AD["Time Zone Auto"]
        AE["Clock Mode Auto"] --> AF["Clock Mode Auto"]
    end

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333
    style F fill:#fcc,stroke:#333
    style G fill:#fff,stroke:#333
    style H fill:#fff,stroke:#333
    style I fill:#fff,stroke:#333
    style J fill:#fff,stroke:#333
    style K fill:#fff,stroke:#333
    style L fill:#fff,stroke:#333
    style M fill:#fff,stroke:#333
    style N fill:#fff,stroke:#333
    style O fill:#fff,stroke:#333
    style P fill:#fff,stroke:#333
    style Q fill:#fff,stroke:#333
    style R fill:#fff,stroke:#333
    style S fill:#fff,stroke:#333
    style T fill:#fff,stroke:#333
    style U fill:#fff,stroke:#333
    style V fill:#fff,stroke:#333
    style W fill:#fff,stroke:#333
    style X fill:#fff,stroke:#333
    style Y fill:#fff,stroke:#333
    style Z fill:#fff,stroke:#333
    style AA fill:#fff,stroke:#333
    style AB fill:#fff,stroke:#333
    style AC fill:#fff,stroke:#333
    style AD fill:#fff,stroke:#333
    style AE fill:#fff,stroke:#333
    style AF fill:#fff,stroke:#333
    style AG fill:#fff,stroke:#333
    style AH fill:#fff,stroke:#333
    style AI fill:#fff,stroke:#333

1. Localset

• Controleer de Current Localset..
• Als u de localset wilt wijzigen, selecteert u de optie Change.
• Als u Skip selecteert, wordt het scherm Start weergegeven.

2. Start - Eenvoudig instellen

• Als u de optie Standalone Only. selecteert, wordt standaard de standalone hotelmodus ingesteld.
• Wanneer u de optie Interactief selecteert, wordt het menu voor de interactieve instellingen weergegeven. Druk op de aan/uit-toets om het interactieve menu te sluiten.
• Selecteer de optie Standalone Plug & Play om naar de volgende stap te gaan.

3. Selecteer de taal

• Selecteer de taal voor het OSD (On Screen Display).
• Weergavetijd: de time-out voor en bediening van het scherm is hetzelfde als voor alle consumenten-tv's van Samsung.

4. Selecteer het land en de beeldmodus

- Selecteer het gewenste land en de beeldmodus.

5. Automatisch afstemmen

• Selecteer de antennebron en het kanaaltype. Configureer de instellingen en selecteer de optie Scan.
• De bewerking Auto Tuning start om te zoeken naar kanalen
• Als de bewerking Auto Tuning is voltooid, wordt de kanaalinformatie weergegeven.

6. Klok

- Stel de juiste tijd in door de optie DST (Zomertijd) en Time Zone in te stellen.

7. Tv-instellingen voltooid

• De Local Set bevat zeer belangrijke softwarematige instellingswaarden zoals talen, uitzendfrequenties enz.
• De tv werkt mogelijk niet als Local Set niet correct is geconfigureerd. Selecteer de correcte Local Set aan de hand van de meegeleverde landenlijst.

De optie voor het wijzigen van de Local Set vindt u op de eerste pagina van HD plug&play

Selecteer de juiste Local Set aan de hand van de landenlijst.

De tv wordt automatisch opnieuw opgestart om de nieuwe Local Set toe te passen

Na de herstart wordt de bijgewerkte Local Set weergegeven

Druk op Overslaan, de algemene HD plug&play wordt nu voortgezet.

Als u de Local Set moet wijzigen na HD plug&play, klikt u op de functie Tv-reset in de fabrieksmodus om HD plug&play uit te voeren en Local Set te wijzigen.

Start Interactive Use Now Standalone Plug & Play (Extracabution) Standalone Only Use Group Standard Use & Print TV Exception

SW-klok

De SW-klok geeft de huidige tijd weer op het scherm wanneer de gebruiker in de modus stand-by op de toets Info op de afstandsbediening drukt.

- Wanneer de gebruiker de toets Info indrukt op het moment dat de TV zich in de modus stand-by bevindt, wordt de TV ingeschakeld en wordt de huidige tijd gedurende 10 seconden op het scherm weergegeven. Daarna keert de TV weer terug naar de modus stand-by.

- De tijd wordt weegegeven in de vorm van een digitale klok op een normaal bannerformaat. De tijd wordt weergegeven in 12-uurs of 24-uurs indeling, afhankelijk van de gekozen informatie-instellingen.

- Wanneer de gebruiker de toets Info indrukt terwijl de TV aan staat, wordt de oorspronkelijke functie van de toets Info uitgevoerd.

• Gedetailleerde beschrijving

- De werking van de SW-klok is afhankelijk van de instelling aan/uit in het installatiemenu.

- Als de SW-klok is geactiveerd, wordt de functie Snellogo automatisch uitgeschakeld. (Zelfs als u in dit geval Snellogo weer inschakelt, wordt deze functie automatisch uitgeschakeld wanneer de TV word aangezet.)

- Als de stroomtoevoer wordt uitgeschakeld, wordt de tijdinstelling alleen bewaard bij modellen met een back-up condensator en een RTC.

- Op het moment dat de TV in de modus stand-by de huidige tijd weergeeft, worden de instellingen voor demping van beeld en geluid gewoon gehandhaafd.

- In dit geval wordt de weergave van het logo van het hotel overgeslagen, zelfs als de functie Hotellogo is ingeschakeld.

- Deze functie werkt alleen in de modus StandAlone.

- Andere toetsenfuncties wanneer de functie SW-klok is geactiveerd

- De toets Info fungeert als aan/uit-toets.

- Het indrukken van de toets Power of Info terwijl de SW-klok is geactiveerd schakelt de TV naar de modus stand-by.

- Andere toetsen dan Power en Info wordt genegeerd wanneer de SW-klok is geactiveerd.

- In dit geval werkt de inschakeltimer niet.

- De uitschakeltimer en sleeptimer werken wel.

- Wanneer de klokmodus in het menu Tijd op handmatig is gezet, wordt de tijd van de sub micom vastgehouden door de RTC-schakeling.

- Zelfs als de huidige tijd niet is geconfigureerd, wordt deze op dezelfde wijze doorgegeven als het menu. (--:--)

*Deze functie kan afwijken, afhankelijk van het model.

Nederlands

Multi Code-afstandsbediening

De Multi Code-afstandsbediening is een speciale zender waarmee alle tv's met één afstandsbediening kunnen worden bediend.

Deze functie is handig als er meerdere tv's zijn op één locatie, zoals in een ziekenhuis. De set-ID wordt weergegeven. Er worden maximaal 9 verschillende toetsbedieningen ondersteund voor multicode.

De oorspronkelijke ID-code voor elke tv is '0'.

De id-code kan worden ingesteld en hersteld in de modus analoge tv of in de computermodus. (Niet beschikbaar voor TTX-kanalen of DTV-kanalen)

• U moet een id-code tussen de 0 en 9 opgeven.
• Houd de toetsen RETURN + MUTE langer dan 7 seconden ingedrukt samen met de cijfertoets die u wilt instellen.
  – Id OSD instellen wordt centraal weergegeven.
• Het volgende bericht wordt weergegeven. 'De code voor de afstandsbediening is ingesteld op x. Als u de code voor de afstandsbediening wilt wijzigen, geeft u het cijfer op dat u wilt wijzigen.' (x is het cijfer) Dit schermmenu wordt weergegeven totdat er op de toets Exit wordt gedrukt.

• Bijvoorbeeld, de tv en afstandsbediening worden ingesteld op de id-code #1 als de gebruiker op #1 drukt.
• De volgende melding wordt weergegeven: 'De code voor de afstandsbediening is gewijzigd in 1'. De tv kan nu alleen worden bediend door een afstandsbediening met dezelfde ID-code als de tv.
• Als de ID-codes van de afstandsbediening en de tv niet overeenkomen, wordt het volgende bericht weergegeven. 'TV ID x' (x is de ID van de tv)
• Als u de ID-code wilt herstellen, drukt u langer dan 7 seconden op de toetsen EXIT + MUTE. Zowel de id-code voor de tv als voor de afstandsbediening wordt teruggezet op '0'. Het bericht 'De code voor de afstandsbediening is teruggezet op 0' wordt weergegeven.
• De wijze van instellen of resetten van de ID kan variëren afhankelijk van de afstandsbediening. Zie de onderstaande tabel.

De tijd instellen

NU → Systeem → Tijd → Klok → Klok instellen

- De tijd opgeven

- Gebruik de toetsen op de afstandsbedieningen om Klok instellen te selecteren en de tijd in te stellen.

- De tijd voor de interactieve modus instellen

- Als het hotelsysteem tijdgegevens verzendt, wordt de tijd automatisch ingesteld.

- Als het hotelsysteem geen tijdgegevens verzendt, kan de tijd niet worden weergegeven.

de tijd is ingesteld, wordt er een klok op het voorpaneel ergegeven.

Time

Klok

Sleep Timer Off

Activeringstimer

Klok

Klokmodus Handm.

• Klok instellen

• Tijdzone Auto

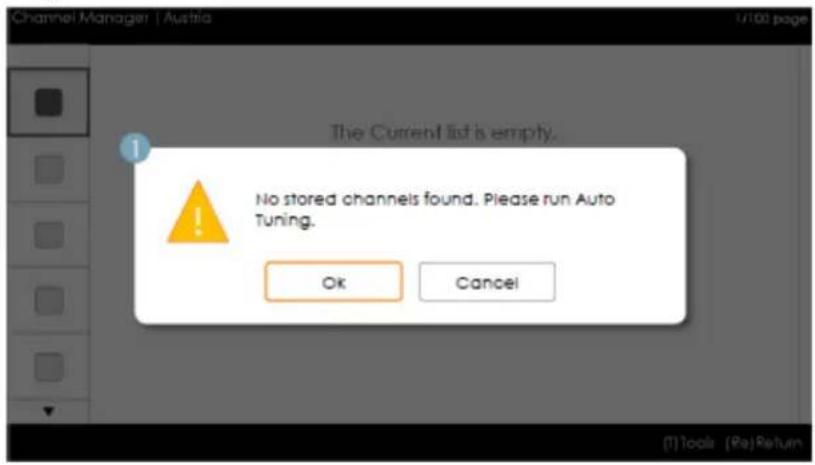

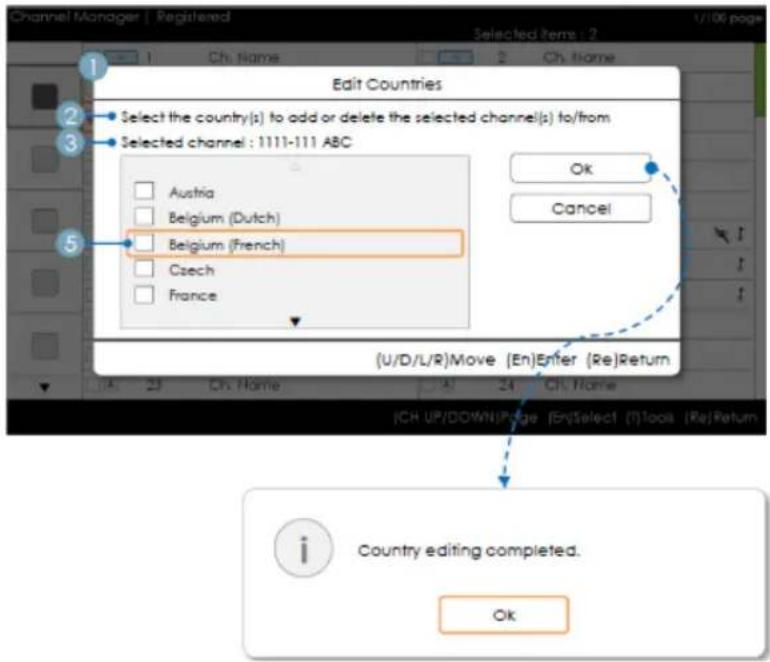

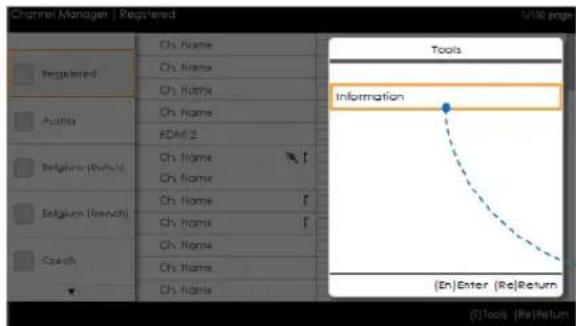

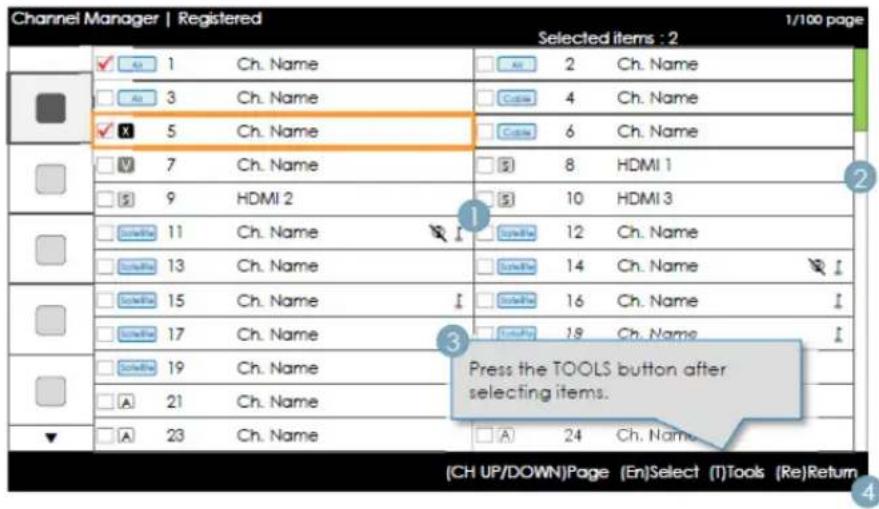

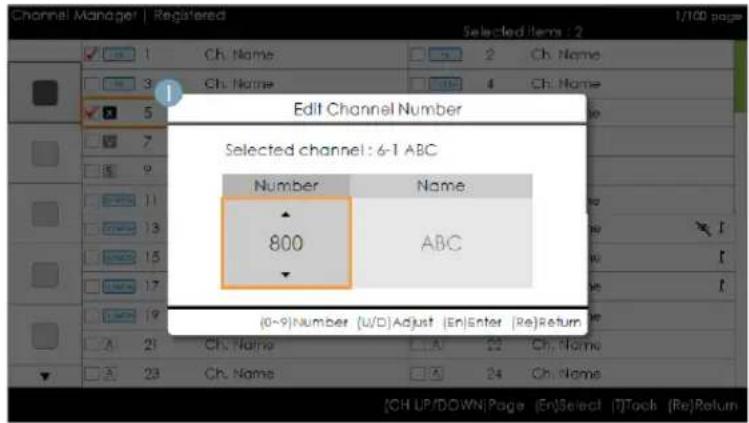

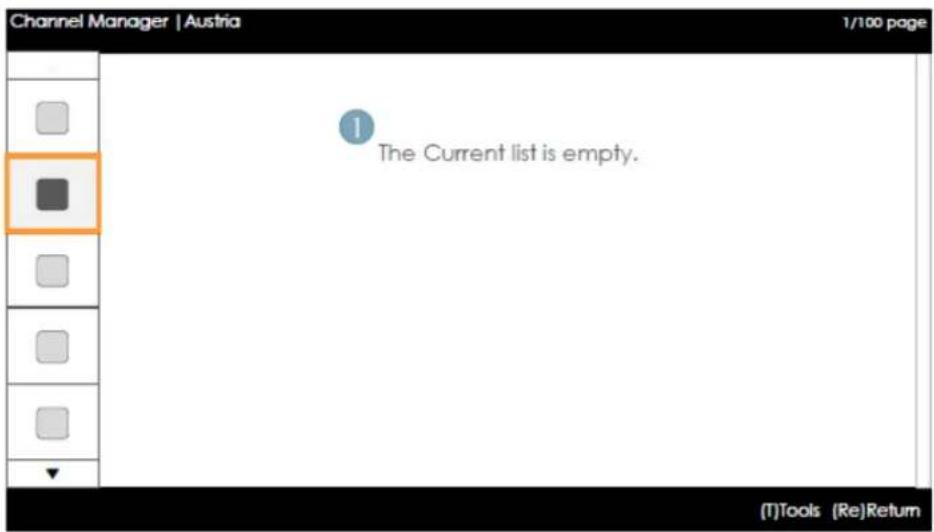

Channel Bank Editor is een functie waarmee de kanalen kunnen worden bewerkt met drie verschillende bankopties. Afhankelijk van het type bankkaart kan de hotelgast van verschillende kanalen genieten.

De kanalenbankeditor instellen in de standalonemodus

1. Activeer het menu Hotel Standalone via 'MUTE+1+1+9+Enter'
2. Selecteer Sl-leverancier: "Smoovie"
3. Hier vindt u de menuoptie 'Channel Bank Editor'
4. Geef de 'Channel Bank Editor' op.

1. Bewerk de kanalenbank zoals in het onderstaande voorbeeld.

a. Bank1 (Gratis kanaal): Selecteer het kanaal dat wordt gebruikt wanneer de afstandsbediening geen kaart bevat.
b. Bank2 (Familiekaart - Groen): selecteer het kanaal dat wordt gebruikt wanneer de afstandsbediening is voorzien van de GROENE KAART.
c. Bank3 (Volwassen kaart - Rood): selecteer het kanaal dat wordt gebruikt wanneer de afstandsbediening is voorzien van de RODE KAART.

Channel Bank Editor Bank1 (4) Bank2 (6) Bank3 (36) All 1 1utech 1 BBC 1 2 24ore.tv 2 C3 3 BBC World 3 C5 4 Coming Soon 4 S2 Move Select/Deselect Return

Referenties voor het gebruik van de SMOOVIE-afstandsbediening

1. Als u als SI-leverancier SMOOVIE selecteert, moet u de SMOOVIE-afstandsbediening gebruiken.
2. Met de cijfertoetsen van de afstandsbediening kunnen gebruikers alleen Bank1-kanalen selecteren.
   Als u naar het kanaal met een groene of rode kaart wilt schakelen, moet u de toetsen omhoog/omlaag gebruiken.
3. In de lijst met kanalen worden alleen de kanalen voor Bank1 weergegeven.

Nederlands

Channel Editor

Met de functie Kanaaleditor kunt u kanaalnummers en -namen wijzigen. - Gebruik de kanaaleditor om de kanalen te sorteren.

Eenvoudige stappen voor Kanaaleditor in standalonemodus

Stap Handeling
1 Stel in het menu Hoteloptie de optie 'Kanalen automatisch opslaan' in.
2 Open 'Kanaaleditor' in het menu Hoteloptie.
3 Stel een tabel samen met de gewenste kanalenlijsten.
4	Gebruik de toets TOOLS om de volgorde van de kanalen te wijzigen op basis van de tabel die u hebt samengesteld.
5 Druk op de toets EXIT of RETURN om te sluiten.

My Channel

Bepaalt het land en genre van de kanalen die door het hotel worden aangeboden. Wanneer de gebruiker een land en genre selecteert, worden de corresponderende kanalen weergegeven.

• U moet eerst het land selecteren, anders kunt u geen genre instellen.
• Als u het genre selecteert waarvoor geen kanalen zijn toegevoegd, worden in de kanalenlijst alle kanalen weergegeven.
• Mijn kanaal werkt alleen in de modus StandAlone.

- SI Vendor in StandAlone-modus: dit werkt niet als Smoovie is geselecteerd.

- Deze optie bevindt zich in de hotelopties Hotel Menu > Servicemodus en kan aan of uit worden geschakeld.

- De optie werkt alleen als deze is aangezet.

- Deze functie is alleen beschikbaar in de onderstaande landen: OOSTENRIJK, BELGIË, CHINA, DENEMARKEN, FINLAND, FRANKRIJK, DUITSLAND, GRIEKENLAND, ITALIË, JAPAN, NEDERLAND, NOORWEGEN, PORTUGAL, RUSLAND, ZUID-KOREA, SPANJE, ZWEDEN, TURKIJE, VERENIGD KONINKRIJK, VERENIGDE STATEN.

Kanaalsamenstelling [Genre-modus]

Standaard Categorie Kan. modus			Activering antennemodus		Beschrijving
			Ether/Kabel Satelliet
Hotel Genre		Alles (standaard) O	O		Genrekanaalmodus bieden voor elk land dat door de beheerder is ingesteld in de fabrieksmodus.
		News O O
		Radio O O
		Entertainment O O
		Sport	O O
		Hotel	O O

* Raadpleeg het ontwerpdocument voor het aantal items dat in de lijst wordt weergegeven.

Toetsen

Toets Werking	Nav. Help
D	Terug naar het scherm. (Genre-instellingen: laatste land en genre)	Vorige behouden
ENTER	Een item selecteren.	Enter
CH	Markering verplaatsen per pagina.	(Geen gids)
/	Navigeert naar elk land, genrelijst (in de vorm van een kringlijst).	Verplaatsen
	Het gemarkeerde item selecteren en de markering verplaatsen naar de sectie Genre.
RETURN	Terug naar het scherm. (Genre-instellingen: laatste land en genre)	(Geen gids)
EXIT	Terug naar het scherm. (Genre-instellingen: laatste land en genre)	(Geen gids)

Nederlands

Opmerkingen

- In dit gedeelte wordt de indeling beschreven van het openingsscherm van de gebruikersinterface dat verschijnt op het moment dat de TV wordt ingeschakeld. (Fabrieksmodus > Genremodus: Inschakelen)

- Genre is een sublijst binnen elk land.

- De zender die het laatst is bekeken wordt in het geheugen bewaard.

- Als de gebruiker terug wil naar het kanaaloverzicht van het laatste land en genre, kan deze drukken op 'BLAUW', RETURN, EXIT om het openingsscherm van de gebruikersinterface te sluiten.

- Standaard gemarkeerd: laatste item in het geheugen (land, genre)

- Time-out (60 sec)

Elementen

Nr. Naam Beschrijving
1	Achtergrondscherm	Geeft het als laatste gekozen kanaal weer als de tv wordt ingeschakeld.
2 Functienaam • Dit is de naam van de functie.
3	Huidige status	Geeft de huidige instellingen voor land/genre weer.
4 Landitems		Het item voor de landenlijst wordt weergegeven.Geeft het laatst geselecteerde land weer.
5 Genre-items		Het item voor de genrelijst wordt weergegeven.Geeft beschikbare genreopties weer voor elk land die worden beheerd door gebruikers in de fabrieksmodus (geef altijd de optie 'Alle' op).Geeft het laatst geselecteerde genre weer.
6 Markering		Als de naam van het item te lang is om te worden weergegeven, wordt de tekst automatische verschoven.
7	Indicator	Deze wordt weergegeven als een vorige of volgende pagina beschikbaar is.
8	Nav. Help	Het toetsenoverzicht is rechts uitgelijnd.

Interactie marking [landitems]

- Deze pagina heeft alleen betrekking op de interactie. De weergegeven schermen kunnen enigszins afwijken van de werkelijke schermen.

merkingen

• De gebruiker kan door de lijst met items in de landen- en genrelijst lopen met de besturingstoetsen omhoog en omlaag.
• Wanneer de onderkant van de lijst wordt bereikt, springt de markering naar het bovenste item, en andersom.

1

Nederlands

Markeringsinteractie [Standaardgenre]

- Deze pagina heeft alleen betrekking op de interactie. De weergegeven schermen kunnen enigszins afwijken van de werkelijke schermen.

• Het huidige geselecteerde land wordt gemarkeerd.
• Standaard gemarkeerd: het huidige geselecteerde genre.

• Het andere item van het land wordt gemarkeerd. (bijv. Frankrijk)
  • Standaard gemarkeerd: All

Interactie moduswijziging 1 (1/2)

- Deze pagina heeft alleen betrekking op de interactie. De weergegeven schermen kunnen enigszins afwijken van de werkelijke schermen.

1

Nederlands

Interactie moduswijziging 1 (2/2)

- Deze pagina heeft alleen betrekking op de interactie. De weergegeven schermen kunnen enigszins afwijken van de werkelijke schermen.

5

ENTER Info Genremodus wijzigen in Oostenrijk/Nieuws. OK

• Er verschijnt een melding dat het wijzigen van de genremodus is voltooid.
  • Time-out (5 sec)

ENTER / RETURN / Time-out

Huidige status: Oostenrijk / Nieuws

6

- Wanneer de toets Links wordt ingedrukt om van het genremenu naar het landenmenu te gaan, wordt het op dat moment geselecteerde land gemarkeerd.

Interactie moduswijziging 2 (1/2)

- Deze pagina heeft alleen betrekking op de interactie. De weergegeven schermen kunnen enigszins afwijken van de werkelijke schermen.

1
        A["Current status: All Country / Sports"]
        B["Country Genre"] --> C["All Country All"]
        C --> D["Austria News"]
        C --> E["Belgium Entertainment"]
        C --> F["China Sports"]
        C --> G["Denmark Hotel"]
        C --> H["Finland"]
        C --> I["France"]
        J["Navigation"] --> K["Navigatiehelp"]
    end

    subgraph "My Channel"
        L["Current status: All Country/Sports"]
        M["Current status: All Country/Sports"]
        N["Country Genre"] --> O["All Country All"]
        O --> P["Austria News"]
        O --> Q["Belgium Entertainment"]
        O --> R["China"]
        O --> S["Denmark Hotel"]
        O --> T["Finland"]
        O --> U["France"]
        V["Navigation"] --> W["Navigatiehelp"]
    end

    X["OMLAAG"] --> Y["UP x 5"]
    Y <--> X

• Huidige genremodus: All Country / Sports

• Nadat het land is geselecteerd, verspringt de markering automatisch naar het genremenu.

5

ENTER / TERUG / Time out Current Status : Austria / News

• Huidige genremodus: All Country / Sports

Nederlands

Inschakelscenario [laatste geheugen]

- Deze pagina heeft alleen betrekking op de interactie. De weergegeven schermen kunnen enigszins afwijken van de werkelijke schermen.

1

• Huidige genremodus: Austria / News

Genre-editor (Hiermee worden de genres van elk van de TV-kanalen van het hotel geconfigureerd.)

• Te bereiken via het Hotel-menu (fabrieksinstellingen).
• Ondersteunde genres: Nieuws, Radio, Entertainment, Sport, Hotel, enz.
• Voor elk kanaal kunnen meerdere genres worden geselecteerd.
• Landeneditor (Kanaleneditor): Hiermee kunt u het land configureren voor elk van de TV-kanalen van het hotel.
• Ondersteunde landen (20 landen): België, China, Denemarken, Duitsland, Finland, Frankrijk, Griekenland, Italië, Japan, Korea, Nederland, Noorwegen, Oostenrijk, Portugal, Rusland, Spanje, Turkije, VS, Zweden

- Als meerdere kanalen worden geselecteerd voor een land, wordt het land geregistreerd als categorie en kunnen gebruikers de kanalen per land bekijken.

- Het is mogelijk meerdere landen in te stellen voor een kanaal. Wanneer de gebruiker een categorie selecteert, worden in de kanalenlijst alleen de kanalen weergegeven die corresponderen met het betreffende land.

- Wanneer in de kanalenlijst een kanaal wordt geselecteerd waarvoor het land is ingesteld, wordt het item Landen bewerken toegevoegd aan de Hulpmiddelen. Anders wordt het item Toevoegen aan landen toegevoegd aan de Hulpmiddelen.

- * Als de corresponderende functie wordt uitgevoerd, kan voor het geselecteerde kanaal een land worden ingesteld of verwijderd.

- Openingspagina van de gebruikersinterface

- Op dit scherm kan de gebruiker een land of genre selecteren op het moment dat de gebruiker het toestel inschakelt.

Indeling linkerframe

Channel Manager | Registered 1/100 page Ch. Name 2.Ch. Name Ch. Name 4.Ch. Name Ch. Name 6.Ch. Name Ch. Name 8.HDMI 1 HDMI 2 10.HDMI 3 Ch. Name 12.Ch. Name Ch. Name 14.Ch. Name Ch. Name 16.Ch. Name Ch. Name 18.Ch. Name Ch. Name 20.Ch. Name Ch. Name 22.Ch. Name Ch. Name 24.Ch. Name [1]Tools (Re)Return

Toetsen

Toets Werking Nav.	Help
ENTER	Het corresponderende gebied van de kanalenbrowser selecteren en bevestigen.	(Geen gids)
RETURN Het corresponderende gebied van de kanalenbrowser selecteren en bevestigen. Terug
▲/▼	De markering omhoog of omlaag verplaatsen. (Geen gids)
►	De markering verplaatsen naar de kanalenbrowser. (Geen gids)
INFO Categorie-info weergeven. (Geen gids)
TOOLS De menu's met hulpmiddelen weergeven. Tools
EXIT	Annuleren en terugkeren naar de voorgaande stap (fabrieksmodus).	(Geen gids)

Opmerkingen

• Dit is een onderdeel van het linkerframe (landcategorieën).

enz.

- Standaard gemarkeerd: 'het momenteel geselecteerde land'

Nederlands

Elementen

Nr. Naam Beschrijving
1		Op het moment dat de gebruiker dit scherm opent, wordt het op dat moment geselecteerde standaarditem gemarkeerd.Het pictogram van het land en de naam van de categorie worden vermeld.(Wanneer de markering zich in het hoofdframe bevindt, wordt alleen het pictogram weergegeven.)De marking verplaatsen- De marking kan worden verplaatst met de toetsen omhoog en omlaag.- Als de items niet op één pagina kunnen worden weergegeven, worden indicators weergegeven om omhoog en omlaag te bladeren.- Zodra de marking is verplaatst naar een categorie, wordt de kanalenlijst voor de corresponderende categorie geopend in het hoofdframe.

Linkerframe [landcategorieën]

Standaard	Categorie Kan. modus	Activering antennemodus		Beschrijving
		Ether/Kabel	Satelliet
Hotel	Oorspronkelijk afgestemd	Geregistreerd O O		• Lijst van alle kanalen die zijn geregistreerd tijdens automatische afstemming.
	Country	All Country O O		• Lijst van kanalen en bronnen die zijn opgegeven in de lijst Geregistreerde kanalen.• Alles Land is de verzameling van alle kanalen die voor een land zijn geregistreerd.(Deze lijst wordt alleen verstrekt aan eindgebruikers.)
		Land 1 O O
		Land 2 O O
		.O O

Hulpmiddelen [Geregistreerd/Landcategorieën]

Channel Manager | Registered Tools Registered Ch Name Ch Name Ch Name Ch Name FDA# 2 Information Belgaine (Bruta) Ch Name Ch Name Ch Name Ch Name Ch Name Ch Name Ch Name Belgaine (French) Ch Name Ch Name Ch Name Ch Name Czech Ch Name Ch Name (En)Enter (Re)Return (1)Tools (Ref)Return

• Kanaalbeheer > Kanaalcategorie > Hulpmiddelen > Info

• De items worden weergegeven zonder 'Kanaal'.
• Als het item Geregistreerd/Land in het linkerframe is gemarkeerd, kunt u het corresponderende venster inschakelen met de toets 'INFO' op de afstandsbediening.
  • Alle landen worden weergegeven.
• U kunt door de lijst met landen lopen met de toetsen Omhoog en Omlaag. (Er is een indicator te zien.)

Registered : 3210 Austria : 400 Belgium(Dutch) : 700 Belgium(French) : 0 Cacan : 60 ... : 70 ... : 80 Ok

Opmerkingen

• Dit is een beschrijving van het menu Hulpmiddelen in het linkerframe.
• Alleen het item Info voor elk Register/Land wordt vermeld.

Elementen

Categorie Hulpmiddelen	Beschrijvingen
Geregistreerd, Land Informatie Geregistreerde kanalen. Het aantal kanalen voor elk land.

• De items worden weergegeven zonder 'Kanaal'.

Foutgevallen

- Dit is het bericht dat wordt weergegeven als geen kanalen zijn opgeslagen in de lijst Geregistreerde kanalen.

Elementen

Nr. Naam Beschrijving

1 Bericht

Als het item Geregistreerde kanalen leeg is, wordt op het moment dat de browser wordt geopend een melding weergegeven die de gebruiker in staat stelt over te schakelen naar het menu Automatisch opslaan (Programmeren).Als geen tijd en ook geen kanaal is geconfigureerd op het moment dat de gebruiker Kanalenbeheer opent, wordt op vergelijkbare wijze een melding weergegeven die de gebruiker in staat stelt over te schakelen naar het menu Automatisch afstemmen (Automatisch programmeren).

- Dit bericht verschijnt als de tijd niet is geconfigureerd.

- Als de tijd niet is geconfigureerd, wordt het bericht weergegeven in de fabrieksmodus alvorens Kanalenbeheer wordt geopend.

Nederlands

Opmerkingen
- Dit is het onderdeel dat wordt gebruikt wanneer geen kanalen zijn geregistreerd voor de landcategorie.

Elementen

Nr. Beschrijving Beschrijving
	• Het bericht wordt weergegeven als het op dat moment geselecteerde land geen items bevat.

Hoofdframe [Kanalenbrowser]

Channel Manager | Registered Selected items : 2 1/100 page ✓ All 1 Ch. Name All 3 Ch. Name ✓ X 5 Ch. Name ✓ V 7 Ch. Name ✓ S 9 HDMI 2 ✓ Selective 11 Ch. Name ✓ Selective 13 Ch. Name ✓ Selective 15 Ch. Name ✓ Selective 17 Ch. Name ✓ Selective 19 Ch. Name ✓ A 21 Ch. Name ✓ A 23 Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Ch. Name Press the TOOLS button after selecting items. A 24 Ch. Name (CH UP/DOWN)Page (En)Select (I)Tools (Re)Return

Toetsen

Toets Werking Nav.	Help
^ CH √	De pagina verplaatsen. Page (Pagina)
ENTER	Het corresponderende gebied van de kanalenbrowser selecteren en bevestigen.	Selecteer
RETURN Terug naar	de voorgaande stap (fabrieksmodus). Terug
▲/▼	De markering omhoog of omlaag verplaatsen. (Geen gids)
►	De markering verplaatsen naar de kanalenbrowser. (Geen gids)
INFO Categorie-info	weergeven. (Geen gids)
TOOLS De menu's met hulpmiddelen weergeven. Tools
EXIT Annuleren en terugkeren naar de voorgaande stap (fabrieksmodus). (Geen gids)

merkingen

• Dit is een onderdeel van het hoofdframe (Kanalenbrowser).
• De markering staat in eerste instantie op het kanaal dat was geselecteerd voordat de fabrieksmodus of de externe ingang werd geselecteerd.

Elementen

Nr.	Naam	Beschrijving
1	Hoofdframe	De kanalen- of bronnenlijst van de op dat moment geselecteerde categorie.
2	Schuifbalk	De positie van de huidige pagina binnen het totaal aantal pagina's.
3	Navigatiehulp	Wordt weergegeven op het moment dat een gebruiker Kanalenbeheer opent. (Als een gebruiker Kanalenbeheer sluit en vervolgens weer opent, wordt het nogmaals weergegeven.)Verdwijnt na het verstrijken van de time-out (5 sec) of op het moment dat de gebruiker een toets indrukt.
4	Navigatiehulp	De momenteel geconfigureerde landinformatie en de RODE toetsen zijn links uitgelijnd. (Ze worden per groep grafisch weergegeven en genavigeerd.) Het toetsenoverzicht is rechts uitgelijnd.

Nederlands

Toevoegen aan landen / Landen bewerken (1/2)

Toets Werking	Nav. Help
ENTER Het gemarkeerde item selecteren. Enter
RETURN Annuleren en terugkeren naar het voorgaande scherm (Hulpmiddelen). Terug
▲/▼	Markering verplaatsen naar landitems. Verplaatsen
◀/▶	De markering verplaatsen. Verplaatsen
INFO N/R N/R
TOOLS Huidige venster sluiten en het menu 'Hulpmiddelen' openen. (Geen gids)
EXIT Annuleren en terugkeren naar de voorgaande stap (fabrieksmodus). (Geen gids)

Opmerking

• Dit is de beschrijving van Toevoegen aan landen.
• Het gemarkeerde kanaal of meer dan één geselecteerd kanaal wordt toegevoegd aan de landcategorie.

enz.

- Time-out (60 sec)

Elementen

Nr. Naam Beschrijving
1	Toevoegen aan landen Venster	Als zich te midden van de geselecteerde kanalen geen kanalen bevinden die zijn geregistreerd voor de landenlijst wordt “Toevoegen aan landen” weergegeven als titel.Er wordt een selectievakje weergegeven afhankelijk van de vraag of het land dat was geselecteerd op het moment dat het scherm werd geopend is geregistreerd of niet.
2 Gids
3 Selectie-info		Het aantal geselecteerde kanalen of de naam van het kanaal.De naam van het kanaal wordt weergegeven wanneer één kanaal is geselecteerd:Geselecteerd kanaal: NNNN-NNN ABCHet aantal geselecteerde kanalen wordt weergegeven wanneer meer dan één kanaal is geselecteerd: Geselecteerde kanalen: N
4 Voltooiingsmelding		De melding wordt weergegeven nadat de bewerking is voltooid. (Deze melding wordt altijd weergegeven nadat de knop OK wordt geselecteerd.)
5 Selectiemarkering		De betekenis van markeringen voor meerdere geselecteerde kanalenWanneer alle items zijn geregistreerd.Wanneer slechts een deel van de items is geregistreerd.Wanneer geen van de items is geregistreerd.

Toevoegen aan landen / Landen bewerken (2/2)

Toets Werking	Nav. Help
ENTER Het gemarkeerde item selecteren. Enter
RETURN Annuleren en terugkeren naar het voorgaande scherm (Hulpmiddelen). Terug
▲/▼	Markering verplaatsen naar landitems. Verplaatsen
◄/►	De markering verplaatsen. Verplaatsen
INFO N/R N/R
TOOLS	Huidige venster sluiten en het menu 'Hulpmiddelen' openen.	(Geen gids)
EXIT	Annuleren en terugkeren naar de voorgaande stap (fabrieksmodus).	(Geen gids)

Nederlands

Opmerkingen

• Dit is de beschrijving van Landen bewerken.
• Het gemarkeerde kanaal of meer dan één geselecteerd kanaal wordt toegevoegd aan of verwijderd uit de landcategorie.

• Time-out (60 sec)

Elementen

Nr. Naam Beschrijving
1 Toevoegen aan landen	Als zich onder de geselecteerde kanalen een geregistreerd kanaal bevindt, wordt de titel Landen bewerken weergegeven.Er wordt een selectievakje weergegeven afhankelijk van de vraag of het geselecteerde land al dan niet is geregistreerd.
2 Gids
3 Voltooiingsmelding	De melding wordt weergegeven nadat de bewerking is voltooid. (Deze melding wordt altijd weergegeven nadat de knop OK wordt geselecteerd.)

Kanaalnummer bewerken [Omwisselen]

Channel Manager | Registered Selected Items: 2 1 Ch. Name 2 Ch. Name 3 Ch. Name 4 Ch. Name Edit Channel Number Selected channel: 6-1 ABC Number Name 800 ABC (0~9)Number (U/D)Adjust (En)Enter (Re)Return Ch. Name A 22 Ch. Name Ch. Name 24 Ch. Name [CH UP/DOWN]Page (En)Select (T)Tools (Re)Return

• Kanaalbeheer > Browser > Hulpmiddelen > Kanaalnummer bewerken

Toetsen

Toets Werking	Nav. Help
ENTER Wijzigingen toepassen en venster sluiten. Enter
RETURN	Annuleren en terugkeren naar het voorgaande scherm (Hulpmiddelen).	Terug
▲/▼	Het kanaalnummer van het geselecteerde kanaal wijzigen.	Bijstellen
0~9	Een cijfer invoeren.	Nummer
INFO	N/R	N/R
TOOLS	Huidige venster sluiten en het menu 'Hulpmiddelen' openen.	(Geen gids)
EXIT	Annuleren en terugkeren naar de voorgaande stap (fabrieksmodus).	(Geen gids)

Opmerkingen

• Dit is de beschrijving van de functie voor het wijzigen van het kanaalnummer. (Omwisselen)
• Kanaalnummers kunnen worden gewijzigd in alle kanalenlijsten en de wijzigingen worden toegepast op alle kanalen.
• Als het kanaalnummer niet is toegewezen aan een ander kanaal, wordt het kanaalnummer bijgewerkt tot het nieuwe kanaalnummer en wordt de lijst opnieuw gesorteerd in oplopende volgorde van kanaalnummer.
• Als het nieuwe kanaalnummer al is toegewezen aan een ander kanaal, moeten de specificaties van het hotel worden gevolgd.

- Verticaal rouleren wordt ondersteund.

Elementen

Nr. Naam Beschrijving
1	Kanaal bewerken Vensternummer	Zowel de cijfertoetsen als de toetsen Omhoog/Omlaag worden ondersteund.Geselecteerd kanaal:de naam van het huidige geselecteerde kanaal.Nummer:het nieuwe kanaalnummer.(Daarnaast wordt de naam van het momenteel toegewezen kanaal weergegeven.)Naam:de naam van het huidige toegewezen kanaal. (Als er geen kanalen zijn, wordt “(Leeg)” weergegeven.) : Als er een kanaal is maar dit geen naam heeft, wordt de naam weergegeven als “----”.
2	Waarschuwing Bericht	Als een reeds toegewezen kanaal wordt geselecteerdAls het nieuwe kanaalnummer al is toegewezen aan een ander kanaal, verschijnt een bevestingsmelding. (Zie de afbeelding hieronder.)Als de gebruiker het kanaalnummer wil wijzigen in een kanaalnummer dat al is toegewezen aan een ander kanaal, worden de kanaalnummers omgewisseld en opgeslagen.

Het kanaalnummer bewerken [Externe ingang] (3/3)

Toets Werking	Nav. Help
ROOD Als de gebruiker de toets indrukt, wordt het kanaalnummer geinitialiseerd. Resetten
ENTER Wijzigingen toepassen en venster sluiten. Enter
RETURN Annuleren en terugkeren naar het voorgaande scherm (Hulpmiddelen). Terug
▲/▼	Het kanaalnummer van het geselecteerde kanaal wijzigen. Bijstellen
0~9 Een cijfer invoeren. Nummer
INFO N/R N/R
TOOLS Huidige venster sluiten en het menu 'Hulpmiddelen' openen. (Geen gids)
EXIT	Annuleren en terugkeren naar de voorgaande stap (fabrieksmodus).	(Geen gids)

Opmerkingen

• Deze functie koppelt een externe ingangsbron aan een kanaalnummer. (De wijzigingen worden toegepast op alle kanalen.)
• Als het nieuwe kanaalnummer al is toegewezen aan een ander kanaal, moeten de specificaties van het hotel worden gevolgd.

enz.

• Standaard gemarkeerd: Het kader met kanaalnummers.
• Verticaal rouleren wordt ondersteund.
  • Time-out (60 sec)

Elementen

Nr.	Naam	Beschrijving
1 Kanaalnummers	Het kader met kanaalnummers.- Zowel de cijfertoetsen als de toetsen Omhoog/Omlaag worden ondersteund.- Als geen waarde is toegewezen, worden ‘-’ tekens weergegeven op de plaats van de cijfers.
2 Naam bron	Naam van de externe ingang- Items die niet kunnen worden geconfigureerd worden gedeactiveerd.
3	Nav. Help	Als de gebruiker de rode toets indrukt, wordt het kanaalnummer geinitialiseerd.

Kanaalnaam bewerken

Toets Werking	Nav. Help
GROEN De wijzigingen opslaan en terugkeren naar Kanaalbeheer. Gereed
ENTER De kanaalnaam opslaan en de cursor verplaatsen naar het volgende veld. Enter
RETURN Annuleren en terugkeren naar het voorgaande scherm (Hulpmiddelen). Terug
▲/▼/◄/►	Besturing op het toetsenbord. Verplaatsen
0~9 Een cijfer invoeren. (Geen gids)
INFO N/R N/R
TOOLS	Huidige venster sluiten en het menu 'Hulpmiddelen' openen.	(Geen gids)
EXIT	Annuleren en terugkeren naar de voorgaande stap (fabrieksmodus).	(Geen gids)

Opmerkingen

- Dit is de beschrijving van het toetsenbord dat wordt gebruikt voor de functie Kanaalnaam bewerken.

enz.

• Time-out (60 sec)

Elementen

Nr.	Naam	Beschrijving
1	Venster Kanaalnaam bewerken
2	Kanaalnaam	De cursor en het teken dat op dat moment wordt ingevoerd worden weergegeven in de kleur van de markering.Wanneer het maximum aantal tekens is bereikt, verdwijnt de cursor.
3	Toetsenbord	Zie het ontwerpdocument voor het toetsenbord voor een gedetailleerd scenario.

Nederlands

Hulpmiddelen [Bewerkingsmodus]

Bewerkmodus
Inhoudsmarkering (wanneer het aantal geselecteerde items 0 of 1 is)	Wanneer meer dan een item is geselecteerd.
Toevoegen aan landen
Landen bewerken (wanneer een reeds geregistreerd item is geselecteerd).	Toevoegen aan landen
Kanaalnaam bewerken	Landen bewerken (wanneer een reeds geregistreerd item is geselecteerd).
Kanaalnr. wijzigen	Beeldonderdrukking
Beeldonderdrukking	Sorteren (Satelliet)
Kanaal kopieren (Astra HD +)	Alles selecteren
Sorteren (Satelliet)	Selectie van alle ongedaan maken
Alles selecteren	Verwijderen
Alles deselecteren (wordt alleen weergegeven wanneer 1 of meer items zijn geselecteerd)
Verwijderen

Opmerkingen

• Dit is de beschrijving van het menu Hulpmiddelen.
• De positie van het pop-upmenu: het menu Hulpmiddelen voor een item in de linkerkolom van de Kanalenlijst → wordt weergegeven aan de rechterkant. het menu Hulpmiddelen voor een item in de rechterkolom van de Kanalenlijst → wordt weergegeven aan de linkerkant.
• Als een gebruiker de knop Hulpmiddelen selecteert op het moment dat het gemarkeerde item niet is geselecteerd, wordt het item automatisch gemarkeerd als geselecteerd.
• Raadpleeg de NEO Channel Manager voor een gedetailleerde beschrijving van elke functie.

Kanaalbanner [wanneer een kanaalnummer is gekoppeld aan een externe ingang]

• De specificaties voor TV-kanaalbanners worden toegepast.
• Wanneer een item niet wordt ondersteund of geen corresponderende informatie aanwezig is, worden de itemwaarden niet weergegeven.
• De kanaalnaam worden vermeld als de 'naam van de externe ingang'.

Elementen

Nr. Naam Beschrijving
1	Naam van de externe ingang

De kanalenlijst verzorgt enkele functies van de GenreTV.

• Landenmodus
• De genremodus wijzigen.

Mixed Channel Map

De functie voor een gecombineerd overzicht van de kanalen is een functie voor het weergeven van een combinatie van antenne-, kabel- en satellietkanalen.

- De functie Gecombineerd kanalenoverzicht moet zijn ingeschakeld om zowel antenne-, kabel als satellietkanalen weer te geven.

- Gebruik Kanaaleditor om de kanalen te sorteren nadat u de optie 'Gecombineerd kanalenoverzicht' in het menu Hoteloptie hebt ingeschakeld.

Geluidsbalk

• Samsung-geluidsbalk en hospitality-tv in 2013

- De Samsung-geluidsbalk en hospitality-tv ondersteunt HDMI 1.4, zodat u naar het geluid van de tv op de geluidsbalk kunt luisteren via één enkele HDMI-kabel.

- Ondersteund model:

• Geluidsbalk: HW-E350/E450/E550

- De werking van de "hotelmodus" op de geluidsbalk

• De volgende opties in de menu's met hotelopties van de tv moeten vooraf worden ingesteld.
• Hoteloptie → Inschakelen → Inschakelvolume = "Inschakelen" / Inschakelvolume/max.volume
  • Hoteloptie → Extern apparaat → Geluidsbalk Uit = "Aan"
• Sluit een HDMI-kabel aan op de HDMI OUT-poort van de geluidsbalk en de HDMI3-poort van de hospitality-tv.
• Als de geluidsbalk via een HDMI-kabel is aangesloten op de hospitability-tv 2013, detecteert deze, als de tv wordt ingeschakeld, automatisch de tv en schakelt vervolgens automatisch over naar de "hotelmodus".
• De wijziging van het inschakelvolume en maximale volume van de tv wordt toegepast op de aangesloten geluidsbalk aangezien de tv tweemaal wordt opgestart.

Nederlands

- Functies van "Hotelmodus" op de geluidsbalk

– Gesynchroniseerde in-/uitschakeling met tv.
- HDMI_CEC ingeschakeld.
- Alleen "HDMI OUT"-poort is beschikbaar. (Andere ingangen zijn uitgeschakeld)
- Gesynchroniseerd inschakel- en maximaal volume met volume van tv. (Volume van geluidsbalk wordt ingesteld op de helft van het tv-volume)
- Aanpassing van inschakel- en maximaal volume moet plaatsvinden via menu met hotelopties van tv. (Volume geluidsbalk=tv-volume/2)
Voorbeeld: als op de tv de volume-instellingen "inschakelvolume=20 en max. volume=90" zijn geactiveerd, werkt de geluidsbalk met inschakelvolume=10 en max. volume=45.

*Deze functie kan afwijken, afhankelijk van het model.

De wandbevestiging plaatsen

Met de wandbevestigingsset (apart verkrijgbaar) kunt u de tv aan de muur bevestigen. Zie de instructies bij de onderdelen voor wandbevestiging als u wilt weten hoe u de wandbevestiging installeert. Neem contact op met een technicus voor hulp alvorens de wandbeugel te bevestigen. We raden aan dat u dit niet zelf doet.

Samsung Electronics is niet verantwoordelijk voor schade aan het product of persoonlijk letsel die u zelf of anderen oplopen wanneer u besluit de tv zelfstandig te installeren.

Specificaties voor de wandbevestigingsset (VESA)

De wandbevestigingsset is niet meegeleverd, maar wordt apart verkocht.

Monteer de wandbevestiging op een stevige wand die loodrecht op de vloer staat. Wanneer de steun aan andere bouwmaterialen bevestigd moet worden, dient u contact op te nemen met de dichtstbijzijnde leverancier. Als u de wandbevestiging aan het plafond of een schuine wand monteert, kan de tv vallen en resulteren in zwaar lichamelijk letsel.

OPMERKING

• In de onderstaande tabel vindt u de standaardafmetingen voor wandbevestigingssets.
• Wanneer u onze wandbevestigingsset aanschaft, zijn een gedetailleerde installatiegids en alle vereiste montageonderdelen daarbij inbegrepen.
• Gebruik geen schroeven die niet aan de standaard VESA-normen voor schroeven voldoen.
• Gebruik geen schroeven die langer zijn dan de standaardafmetingen, omdat anders de binnenkant van de tv beschadigd kan raken.
  • Voor wandbevestigingen die niet voldoen aan de standaardspecificaties voor VESA-schroeven, kan de lengte van de schroeven afhankelijk van de specificaties afwijken.
• Draai de schroeven niet te vast. Dit zou ertoe kunnen leiden dat het product beschadigt of valt, resulterend in lichamelijk letsel. Samsung is voor dit soort ongevallen niet aansprakelijk.
• Samsung is niet aansprakelijk voor productschade of lichamelijk letsel wanneer een niet-VESA of niet-gespecificeerde wandbevestiging is gebruikt of wanneer de consument de installatie-instructies voor het product niet in acht heeft genomen.
• Kantel deze tv voor de bevestiging nooit meer dan 15 graden.

formaat in cm	VESA-spec. (A * B) Stanc	aardschroef Aantal
19~22 75	X 75	M4	4
26~28 100	X 100
32~42 200	X 200	M8
46~60 400	X 400

Monteer de wandbevestigingsset niet terwijl de tv is ingeschakeld. Dit kan resulteren in lichamelijk letsel door elektrische schokken.

De tv vastzetten aan de wand

Let op: als u duwt of trekt aan de tv of op de tv klimt, kan deze vallen. Zie er met name op toe dat uw kinderen niet aan de tv gaan hangen of deze uit balans brengen. De tv kan dan omvallen, wat verwondingen kan veroorzaken of zelfs fatale gevolgen kan hebben. Neem alle voorzorgsmaatregelen die in de bijgesloten veiligheidsfolder worden genoemd. Om veiligheidsredenen is het raadzaam de antivalvoorziening te installeren om de stabiliteit van het toestel te verhogen.

Voorkomen dat de tv valt

1. Plaats de schroeven in de beugels en bevestig deze stevig aan de wand. Controleer of de schroeven stevig in de wand zijn gedraaid.

Afinkelijk van het wandtype hebt u mogelijk aanvullend materiaal nodig om het geheel te verankeren.
De benodigde beugels, schroeven en draad worden niet meegeleverd. Deze moeten apart worden aangeschaft.

1. Verwijder de schroeven in het midden aan de achterkant van de tv, steek de schroeven door de beugels en draai de schroeven weer vast in de tv.

Het is mogelijk dat de schroeven niet bij het product worden meegeleverd. In dat geval moet u schroeven met de volgende specificaties aanschaffen.

1. Verbind de beugels die aan de tv zijn bevestigd met een sterke draad aan de beugels die aan de muur zijn bevestigd en knoop de draad stevig vast.

ORMERKING

• Plaats de tv dicht bij de muur zodat deze niet achterover kan vallen.

• Het is veilig om de draad zodanig aan te brengen dat de beugels die aan de muur zijn bevestigd zich boven de beugels op de tv of op gelijke hoogte daarmee bevinden.
  • Haal de draad los voordat u de tv verplaatst.

• Controleer of alle bevestigingen goed zijn aangebracht. Controleer de bevestigingspunten regelmatig op tekenen van moeheid of verzwakking. Neem in geval van twijfel over de veiligheid van de bevestiging contact op met een professionele installateur.

Kensington-antidiefstalslot

Het Kensington-slot wordt niet door Samsung geleverd. Het is een vergrendeling waarmee u het systeem fysiek kunt vastzetten voor gebruik in het openbaar.

Afhankelijk van de fabrikant, kan het uiterlijk en de vergrendelingsmethode enigszins afwijken van de afbeelding. Raadpleeg de handleiding bij het Kensington-slot voor aanvullende informatie over het juiste gebruik.

Als u het product wilt vergrendelen, voert u deze stappen uit:

Zoek het 'K'-symbool aan de achterkant van de tv. Naast het 'K'-symbool bevindt zich een bevestigingspunt voor het Kensington-slot.

1. Haal het Kensington-slot rond een groot, vast voorwerp, zoals een tafel of een stoel.
2. Schuif het einde van de kabel met het bevestigde slot door de lus aan het einde van de kabel van het slot.
3. Steek het afsluitapparaat in het Kensington-slot op het product (1).
4. Sluit het slot.

Die zijn algemene instructies. Zie voor exacte instructies de gebruikershandleiding bij het slotapparaat.
Hot slot moet apart worden aangeschaft.
De plaats van het Kensington-slot kan per model verschillen.

Nederlands

Specifications

Items Specificaties Opmerking
Tv-systeem PAL, SECAM, DVB-TC, DVB-T2CS2
Audio-uitgang	Luidsprekeruitgang	28 inch : 5 W x 2
		32 inch / 39 inch / 42 inch / 46 inch : 10 W x 2
	Variabele audio 4 W mono 8 ohm SPK'		TelefoonuitgangBTL Sound-uitgang
	Digitale audio-uitgang	Optisch
Ingang	Component Y, Pb, Pr, Audio-L/R
	Computer D-sub, Audio-L/R
	A/V Audio/Video-aansluiting
	EXT SCART-aansluiting
	HDMI Compatibel met de HDMI-specificaties
	Antenne	75 ohm ongebalanceerd, Din-aansluiting,F-aansluiting
Data	DATA RJ-12
	RJP RS232		Alleen aansluitingen, alleen TeleAdaptRJP
Bedrijfstemperatuur 10°C tot 40°C (50°F tot 104°F)
Gebruiksvochtigheid		10% ~ 80%	niet condenserend
Opslagtemperatuur		-20°C tot 45°C (-4°F tot 113°F)
Opslagvochtigheid		5% ~ 95%	niet condenserend

De vormgeving en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Zie voor informatie over de stroomvoorziening en het energieverbruik het etiket op het product.
De bovenstaande specificaties kunnen afwijken, afhankelijk van het model.

HDMI

Ondersteunde videobestandsindelingen

Bestandsextensie	Container	Videocode	Resolutie	Framesnelheid (fps)	Bitsnelheid (Mbps)	Audiocodec
	AVI	DivX 3.11/4.x/5.x/6.x	1920 x 1080	6~30	30	AC3LPCMADPCM(IMA, MS)AACHE AACWMADD+MPEG (MP3)DTS (Core)G.711(A-Law, μ-Law)
	MKV
	ASF
	MP4
	3GP
	MOV		Motion JPEG 640 x 480 8
	FLV
	VRO		Window Media Video v9	1920 x 1080
	VOB		MPEG2		30
	PS
	TS		MPEG1
*.webom WebM VP8 20 Vorbis

erige beperkingen

• Video-inhoud wordt niet of niet correct afgespeeld als de inhoud of het medium een fout bevat.
• Het geluid of beeld werkt mogelijk niet als de inhoud een standaard bitsnelheid/framesnelheid heeft die hoger is dan het compatibele aantal frames per seconde dat wordt weergegeven in de tabel.
• Als de indextabel is beschadigd, wordt de zoekfunctie (Springen) niet ondersteund.
• Sommige USB-/digitale camera-apparaten zijn mogelijk niet compatibel met de speler.
• Het menu kan laat worden weergegeven als de video een bitsnelheid heeft van meer dan 10 Mbps.

Videodecoder	Audiodecoder
Ondersteuning tot H.264, niveau 4.1 (FMO/ASO/RS worden niet ondersteund.)framesnelheid:- Beneden 1280 x 720: 60 frames max.- Boven 1280 x 720: 30 frames max.VC1 AP L4 wordt niet ondersteund.GMC 2 of hoger wordt niet ondersteund.	WMA 10 Pro ondersteunt tot 5.1 -kanalen en M2-profiel.WMA-audio zonder kwaliteitsverlies wordt niet ondersteund.Vorbis ondersteunt tot 2 kanalen.DD+ ondersteunt tot 5.1 kanalen.

Ondersteunde ondertitelindelingen

• Extern

Naam	Bestandsextensie
MPEG-4 timed text	.txt
SAMI	.smi
SubRip	.srl
SubViewer	.sub
Micro DVD	.sub of.txt
SubStation Alpha	.ssa
Advanced SubStation Alpha	.ass
Powerdivx	.psb

• Intern

Naam	Container	Indeling
Xsub	AM	Beeldformaat
SubStation Alpha	MKV	Tekstformaat
Advanced SubStation Alpha	MKV	Tekstformaat
SuloRip	MKV	Tekstformaat
MPEG-4 Timed text MP4	Tekstformaat

Ondersteunde foto-indelingen

Bestandsextensie	Type	Resolutie
*.jpg	JPEG	15360 X 8640
*.bmp	BMP	4096 X 4096
*.mpo	MPO	15360 X 8640

Ondersteunde muziekindelingen

Bestandsextensie	Type	Codec	Opmerking
*.mp3	MPEG	MPEG1 Audio Layer 3
*.m4a*.mpa*.aac	MPEG4	AAC
*.flac	FLAC	FLAC	Ondersteunt tot 2 kanalen.
*.ogg	OGG	Vorbis	Ondersteunt tot 2 kanalen.
*.wma	WMA	WMA	WMA 10 Pro ondersteunt tot 5.1-kanalen en M2-profil, (WMA-audio zonder kwaliteitsverlies wordt niet ondersteund.)
*.wav	wav	wav
*.mid*.midi	midi	midi	type 0 en type 1

©MPO-bestandstype biedt geen ondersteuning voor de ctfuncties Zoomen, Roteren en Diashow.

Nederlands

Contact opnemen met SAMSUNG WORLDWIDE

Als u vragen of opmerkingen hebt met betrekking tot de producten van Samsung, neemt u contact op met de klantenservice van SAMSUNG.

Country	Klantenservice	Web Site
ALBANIA 42 27 5755 www.samsung.com
AUSTRIA 0810 - SAMSUNG (726) 7864, € 0.07/min) www.samsung.com
BELGIUM 02-201-24-19		www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
BOSNIA 05 133 1999 www.samsung.com
BULGARIA 07001 33 11 www.samsung.com
CROATIA 082 SAMSUNG (082 726 7864) www.samsung.com
CZECH	800 - SAMSUNG (800-726768); www.samsung.com
	Samsung Electronics Czech and Slovak, sur.c., Casa Forenc, Sokolovsk 304/17, 180 00, Prana 6
DENMARK 70 70 19 70 www.samsung.com
FINLAND 030 - 6227 515 www.samsung.com
FRANCE 01 48 63 00 00 www.samsung.com
CEPANY 01805 - SAMSUNG (726 7864 € 0,14/Min)	www.samsung.com
CYPPUS	From landline: 8009 4000	www.samsung.com
GREECE	From landline: 80111 SAMSUNG (7267864)From landline & mobile: [phone]	www.samsung.com
HUNGARY 06 80 SAMSUNG(726 7864)	www.samsung.com
ITALIA	800-SAMSUNG(726-7864)	www.samsung.com
KOSOVO [phone]	www.samsung.com
LUXEMBURG	261 03 710 www.samsung.com
MACEDONIA	023 207 777 www.samsung.com
MONTENEGRO	020 405 888 www.samsung.com
NETHERLANDS	0900 SAMSUNG (0900 7267864) (€ 0,10/Min)	www.samsung.com
NORWAY	815-56 480	www.samsung.com
POLAND	0 801 1 SAMSUNG(172 676)[phone]	www.samsung.com
PORTUGAL	808 20 SAMSUNG (808 20 7267)	www.samsung.com
RUMANIA	From landline: 08010-SAMSUNG (7267864)From landline & mobile: [phone]	www.samsung.com
SERBIA	0700 Samsung (0700 726 7864)	www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk
SPAN	902 - 1 - SAMSUNG (902 172 878)	www.samsung.com
SWEDEN	0771 728 7864 (SAMSUNG)	www.samsung.com
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/chwww.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
EIRE	0818 717100	www.samsung.com
LITHUANIA	8 800-77777	www.samsung.com
LATVA	8000-7267	www.samsung.com
ESTONIA 800 7267	www.samsung.com
TURKEY	444 77 11	www.samsung.com
AUSTRALIA	1300 382 803	www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com
CHINA	400-810-5859	www.samsung.com
HONG KONG	(852) 3698-4698	www.samsung.com/nkwww.samsung.com/nk_en/
INDIA	1800 1100 113030 82821800 3000 82821800 268 8282	www.samsung.com
INDONESIA	0800-112-8888021-5699-7777	www.samsung.com
JAPAN	0120-327-527	www.samsung.com
MALAYSIA	1800-88-8998	www.samsung.com
PHILIPPINES	1-800-10-SAMSUNG(726-7864) for PLDT1-800-3-SAMSUNG(726-7864) for Digital1-800-8-SAMSUNG(726-7864) for Globe02-5805777	www.samsung.com
SINGAPORE	1800-SAMSUNG(726-7864)	www.samsung.com
THAILAND	1800-29-323202-698-3232	www.samsung.com
TAIWAN	0800-323-9690266-026-066	www.samsung.com
VIETNAM	1 800 588 889	www.samsung.com

© 2013 Samsung Electronics Co., Ltd. Alle rechten voorbehouden.
