Producttype	Split-unit airconditioner (binnen- en buitenmodule)
Merk	Toshiba
Model	RAS-137SKV
Bedrijfsmodi	Koelen, verwarmen, ventilatie, ontvochtigen
Afstandsbediening	Infrarood met LCD-display, inclusief klok en timer
Timerfuncties	ON-timer, OFF-timer, dagtimer, slaaptimer
Speciale functies	ECO-modus, stille modus (QUIET), comfort slaap (COMFORT SLEEP), zelfreiniging, automatische herstart
Luchtstroomregeling	Automatisch zwenken (SWING), vaste stand (FIX), 1-knopsbediening (ONE-TOUCH)
Filter	Wasbaar filter met indicatielampje (FILTER)
Onderhoud	Filter reinigen, behuizing afnemen met vochtige doek; geen water, benzine of schuurmiddelen
Veiligheid	3-minuten beveiliging, voorverwarming, automatisch ontdooien; installatie door specialist vereist
Stroomvoorziening	230 V / 50 Hz, aansluiting met meerpolige schakelaar (contactscheiding ≥ 3 mm)
Afstandsbediening batterijen	2× AAA (niet meegeleverd)
A-B selectie	Mogelijkheid om aparte afstandsbediening voor elke binnenunit in te stellen
Werkingsvoorwaarden koelen	Buiten: -10 °C tot 46 °C; binnen: 21 °C tot 32 °C
Werkingsvoorwaarden verwarmen	Buiten: -15 °C tot 24 °C; binnen: tot 28 °C
Werkingsvoorwaarden ontvochtigen	Buiten: -10 °C tot 46 °C; binnen: 17 °C tot 32 °C

Veelgestelde vragen - RAS-137SKV TOSHIBA

Hoe stel ik de klok in van de afstandsbediening?

Druk met de punt van een stift op de CLOCK-toets. Gebruik de SET-toets om de tijd in te stellen. Druk nogmaals op CLOCK om te bevestigen.

Hoe gebruik ik de timer voor aan- en uitschakelen?

Druk op ON of OFF om de gewenste tijd in te stellen. Druk vervolgens op SET om de timer te activeren. Om te annuleren, druk op CLR. Voor een dagtimer stelt u zowel ON als OFF in en drukt u op SET terwijl beide pijlen knipperen.

Wat betekent het filterlampje en hoe zet ik het uit?

Het FILTER-lampje brandt wanneer het filter gereinigd moet worden. Na het reinigen drukt u op de FILTER-toets op de afstandsbediening of op de RESET-knop op de binnenunit om het lampje uit te schakelen.

Hoe schakel ik de stille modus (QUIET) in?

Druk op de QUIET-toets op de afstandsbediening. De ventilator gaat op een superlaag toerental draaien voor een stillere werking. Let op: in de DRY-modus is deze functie niet beschikbaar.

Hoe reset ik de afstandsbediening als deze niet werkt?

Verwijder de batterijen, druk op een willekeurige toets om restlading te ontladen, plaats de batterijen terug. Als dat niet helpt, controleer of de A-B selectie correct is ingesteld.

Wat moet ik doen als de airconditioner niet start?

Controleer of de stroomonderbreker ingeschakeld is, of de ON-timer niet actief is, en of de temperatuurinstelling correct is. Als het probleem aanhoudt, raadpleeg de storingsgids in de handleiding.

Hoe reinig ik het filter van de airconditioner?

Schakel de stroomonderbreker uit. Open het luchtinlaatrooster, verwijder de filters, reinig ze met een stofzuiger of lauwwarm water, droog ze goed en plaats ze terug. Gebruik geen chemicaliën.

Hoe stel ik de slaaptimer (SLEEP) in?

Druk op de SLEEP-toets en kies 1, 3, 5 of 9 uur. De airconditioner schakelt na de gekozen tijd uit en past de temperatuur aan voor comfort tijdens de slaap.

Wat is de A-B selectie en hoe stel ik die in?

Deze functie wordt gebruikt wanneer twee airconditioners dicht bij elkaar staan. Om de afstandsbediening op B in te stellen: schakel de unit in, richt de afstandsbediening erop, houd CHK ingedrukt tot '00' verschijnt, druk tegelijk op SET en CHK tot 'B' verschijnt. Herhaal voor A (standaard).

Hoe activeer ik de automatische herstart bij stroomuitval?

Houd de RESET-knop op de binnenunit 3 seconden ingedrukt tot u 3 pieptonen hoort en het OPERATION-lampje snel knippert. De functie is nu actief. Om te annuleren, herhaal dezelfde handeling tot het lampje niet knippert.

GEBRUIKSAANWIJZING RAS-137SKV TOSHIBA

GEVAAR	De behuizing niet monteren, repareren, openen noch demonteren.Hiordoor loopt men elektrocutigovaar. Laat dit over aan de dealer of een specialist.Het toestel afzetten voorkomt geen elektrocutie.Het toestel dient te worden geïnstalleerd conform de nationale voorschriften.De aansluiting op het stroomnet moet zijn voorzien van een schakelaar die alle polen bedient en met een contactscheiding van minstens 3 mm.
WAARSCHUWING	Stel uw lichaam niet te lang bloot aan de koude luchtstroom.Stop niets in de luchtinlaat-/urlaat.Bij abnormale werking (brandgeur, enz.) moet u de airconditioning afzetten en de voeding loskoppelen of de stroom onderbreken.Deze apparatuur is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of geestelijke mogelijkheden of te weinig ervaring of kennis, tenzij onder toezicht van iemand die verantwoordelijk voor hun veiligheid en na instructie over het gebruik van de apparatuur.Op kinderen moet toezicht worden gehouden zodat zij niet met de apparatuur kunnen spelen.
OPGELET	Reinig het toestel niet met water. Dit kan elektrocutie tot gevolg hebben.Gebruik deze airconditioning niet voor andere doeleinden zoals bijvoorbeeld het bewaren van levensmiddelen, het kwaken van dieren, enz.Ga niet op de binnen-/buitenmodule zitten en plaats er ook niets op. Dit kan leiden tot letsels of schade aan het apparaat.Raak niet de aluminium koelrippen aan, daar dit blessures veroorzaken kan.Zet de hoofdschakelaar of stroomonderbreker af alvorens het toestel te reinigen.Zet de hoofdschakelaar of stroomonderbreker af wanneer het toestel gedurende lange tijd niet wordt gebruikt.Hat wordt aanbevicien, na een lange looptijd, door een specialist servicewerkzaamheden aan het toestel te laten verrichten.

1. Open het luchtinlaatrooster en verwijder de luchtfi Iters.
2. Bevestig de fi Iters. (zie detail in de accessoirelijst)

Batterijen aanbrengen

1. Neem het deksel van het batterijvak.
2. Plaats 2 nieuwe batterijen (type AAA) en hou daarbij rekening met de (+) en (-) aanduidingen.

Klokinstelling

1. Druk op CLOCK • met de punt van de stift.

2. Druk
   stellen.

3. Druk

: om de tijd in te
op 3ET

Terugzetten van de afstandsbediening

1. Verwijder de batterij.
2. Druk
3. Leg de batterij in.
   atterij in.

1	Druk op [IMAGE] : Beweeg het blaasrooster in de gewenste verticale richting.
2	Druk op [IMAGE] : Automatische luchtvergeing en nogmaals drukken om te stoppen.
3	Manueel horizontaal instellen.

Opmerking:

• Het rooster niet handmatig bewegen.
• Het rooster wordt automatisch ingesteld, zodra de bedrijfsmodus ingeschakeld wordt.

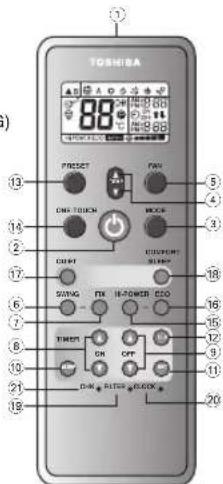

4 AFSTANDSBEDIENING

① Infraroodsignaalzender
② Start/Stop-toets
③ Standkeuzeknop (MODE)
④ Temperatuurregelknop (TEMP)
⑤ Ventilatorregelknop (FAN)
⑥ Toets voor het zwenken van het rooster (SWING)
⑦ Blaasroosterregelknop (FIX)
⑧ Timer AAN-knop (ON)
⑨ Timer UIT-knop (OFF)
⑩ Slaaptimer-knop (SLEEP)
⑪ Instellingstoets (SET)
⑫ Wistoets (CLR)
⑬ Geheugen- en preset-knop (PRESET)
⑭ 1-Knopsbediening (ONE-TOUCH)
⑮ Hoogvermogensknop (Hi-POWER)
⑯ Economy-knop (ECO)
⑰ Stil-knop (QUIET)
⑱ Comfortslap-knop (COMFORT SLEEP)
⑲ Toets om filter terug te zetten (FILTER)
⑳ Toets om klok terug te zetten (CLOCK)
②1 Controletoets (CHK)

5 1-KNOPSBEDIENING

Druk op de toets "ONE-TOUCH" voor volautomatisch bedrijf, afgestemd op de voorkeur van de typische klant in uw wereldstreek. Deze afgestemde instelling regelt de temperatuur, de sterkte en de richting van de luchtstroom en andere instellingen en biedt u een alternatieve bediening met "ONE-TOUCH" op de toets. Indien u de voorkeur geeft aan andere instellingen, dan kunt u kiezen uit vele andere bedieningsfuncties van uw Toshiba-apparaat.

Druk

start het bedrijf.

6 AUTOMATISCHE WERKING

Om automatisch koeling, verwarming of ventilatie te kiezen en de ventilatorsnelheid te regelen

1. Druk op

: Kies A.

1. Druk op

: Stel de gewenste temperatuur in.

: Stel de gewenste temperatuur in.

Koeling: Min. 17°C, Verwarming: Max. 30°C, Ventilatie: Geen temperatuurindicatie

3.

: Kies AUTO,

- LOW+

MED

Bij ontvochtigen wordt automatisch een lichte koeling doorgevoerd.

1. Druk

: Kies Droge

ucht

D.

1. Druk

: Stel de gewe

enste temperat

Om de kamertemperatuur en de luchtstroom automatisch te controleren voor een snellere koeling of verwarming (uitgezonderd in de bedrijfsfuncties DRY en FAN ONLY)

Druk

: Werking starten en stoppen.

10 ECO-WERKING

Voor automatisch controle van de ruimte, om energie te sparen (uitgezonderd in de bedrijfsfuncties DRY en FAN ONLY)

Druk

: Werking starten en stoppen.

Opmerking: koelfunctie in bedrijf; de ingestelde temperatuur stijgt gedurende 2 uur, met 1 graad per uur (maximaal 2 graad stijging). In de verwarmingsfunctie daalt de temperatuur.

11 TIJDELIJK WERKING

Wanneer de afstandsbediening zoek is of de batterijen leeg zijn

- Met een druk op de RESET knop kan het toestel aan en uit worden geschakeld zonder gebruik te maken van de afstandsbediening.

- De bedrijfsmodus wordt op AUTOMATIC-bedrijf ingesteld, de ingestelde temperatuur is 25°C en de snelheid van de ventilator staat op automatisch.

ON Timer instellen OFF Timer instellen
1	Druk op ON : Stel de gewensteON timer in.	Druk op OFF : Stel de gewensteOFF timer in.
2	Druk op CET : Stel de timer in. Druk op	SCT : Stel de timer in.
3	Druk op CLR : Annulcer de timer. Druk op	CLR : Annulcer de timer.

Met de Dag-timer kan de gebruiker zowel de AAN- als de UIT-timer gebruiken en deze worden dan dagelijks in werking gesteld.

De Dag-timer instellen

1	Druk op [IMAGE] : Stel de ON-timer in.	3	Druk op [IMAGE].
2	Druk op [IMAGE] : Stel de OFF-timer in.	4	Druk op [IMAGE] knop terwijl (of knippert.

- Wanneer de dag-timer is ingesteld, worden beide pijlen ( , ) weergegeven.

Opmerking:

- Hou de afstandsbediening binnen het zendbereik van de binnenmodule, zoniet moet er tot 15 minuten worden gewacht.

- De instelling wordt opgeslagen voor de volgende identieke functie.

13 VOORINSTELFUNCTIE

Stel uw voorkeur in voor gebruik in de toekomst. De instelling wordt opgeslagen voor toekomstige bediening (uitgezonderd de richting van de luchtstroming).

1. Selecteer de voorkeurwerking.

2. Druk op en houd haar 3 seconden ingedrukt om de instelling in het geheugen op te slaan. P verschijnt.

3. Druk op : Laat de vooringestelde functie werken.

14 AUTOMATISCHE HERSTART

Om de airconditioning automatisch te herstarten na een stroomuitval (Toestel moet zijn aangeschakeld.) Instelling

1. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrijfsfunctie te starten. (3 pieptonen en het OPERATION-lampje knippert, gedurende 5 seconden, 5 keer per seconde)

• Bedien niet ON-timer en OFF-timer.

1. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrijfsfunctie te annuleren. (3 pieptonen maar het OPERATION-lampje knippert niet)

15 STILLE WERKING

De ventilator zal aan een superlaag toerental gaan draaien voor een stille werking (uitgezonderd in DRY-modus)

Druk op : Werking starten en stoppen.

Opmerking: Onder bepaalde omstandigheden is het mogelijk, dat het QUIET-bedrijf, wegens zijn specifi eke eigenschappen, niet voldoende koeling of verwarming levert.

16 COMFORT SLAAP-WERKING

Om, terwijl u slaapt, energie te sparen, de luchtstroom automatische te regelen en automatisch uit te schakelen.

Druk op : Kies 1, 3, 5 of 9 h voor OFF timer.

Opmerking: In de koelfunctie stijgt de ingestelde temperatuur automatisch 1 graad per uur, gedurende 2 uur (maximaal 2 graad stijging). In de verwarmingsfunctie daalt de ingestelde temperatuur.

17 SLAAPTIMER-WERKING

Om de slaaptimer-werking (OFF timer) te starten

Druk op : Kies 1, 3, 5 of 9 h voor OFF timer.

18 ONDERHOUD

Schakel eerst de stroomonderbreker uit.

Filter terugzetten (alleen voor sommige modellen)

Het FILTER-lampje brandt; de fi iter moet gereinigd worden.

Om het lampje uit te schakelen, moet u op de RESET-toets, op de

binneneenheid, drukken of op de FILTER-toets, op de afstandsbediening.

Binnenmodule en afstandsbediening

• Reinig de binnenmodule en de afstandsbediening met een vochtige doek indien nodig.
• Gebruik geen benzine, thinner, schuurpoeder noch chemisch behandeld stofdoek.

19 ZELFREINIGING (ALLEEN KOELING EN DROGE WERKING)

Om slechte geuren door vocht in de binnenmodule te voorkomen

1. Wanneer de knop eenmaal wordt ingedrukt tijdens "Koeling" of "Droge" werking, blijft de ventilator nog 30 minuten werken waarna hij automatisch stopt. Hierdoor zal het vocht in de binneneenheid gaan afnemen.

2. Druk binnen 30 seconden meer dan 2 keer op de wilt stoppen.

20 WERKING EN PRESTATIES

1. Beveiligingsfunctie van drie minuten: Voorkomt dat het toestel gedurende 3 minuten kan worden gestart nadat het plots werd herstart of aangeschakeld.
2. Voorverwarming: Laat het toestel 5 minuten opwarmen voor het begint te verwarmen.
3. Warmeluchtregeling: Wanneer de kamertemperatuur de insteltemperatuur bereikt, wordt het ventilatortoerental automatisch verlaagd en stopt de buitenmodule.
4. Automatisch ontdooien: Bij het ontdooien werken de ventilatoren niet.
5. Warmvermogen: Warmte wordt geabsorbeerd van buiten en binnen afgegeven. Wanneer het buiten te koud is, gebruikt u bij voorkeur een verwarmingstoestel samen met de airconditioning.
6. Hou rekening met sneeuwophoping: Stel de buitenmodule zo op dat ze niet is blootgesteld aan ophoping van sneeuw, bladeren of dergelijke.
7. Tijdens het bedrijf van het apparaat is soms een kraakgeluid te horen. Dit is normaal, daar een kraakgeluid veroorzaakt kan worden door de uitzetting/ krimping van kunststof.

Opmerking: Punt 2 tot 6 voor verwarmingsmodel

Werkingsvoorwaarden

Temp.Functie	Buitentemperatuur	Kamertemperatuur
Verwarming	-15°C ~ 24°C	Minder dan 28°C
Koeling	-10°C ~ 46°C	21°C ~ 32°C
Droog	-10°C ~ 46°C	17°C ~ 32°C

21 STORINGEN VERHELPEN (CONTROLES)

Toestel werkt niet.	Gebrekkige koeling of verwarming.
De hoofdschakelaar staat af.Do stroomonderbroker werd geactiveerd om de stroomvoorziening te onderbreken.Geen stroom.ON timer is ingesteld.	De fi iters zitten vol stof.De temperatuur is niet correct ingesteld.Deuren of vensters staan open.De luchtuitlaat of –inlaat van de buitenmodule is afgesloten.Het ventilatortoerental is te laag ingesteld.Werkingsstand FAN of DRY.

22 A-B SELECTIE AFSTANDSBEDIENING

Voor afzonderlijke gebruik van de afstandsbediening voor elke binneneenheid, voor het geval dat 2 airconditioners dicht bij elkaar geïnstalleerd zijn.

Instelling afstandsbediening B.

1. Druk op de RESET-toets op de binneneenheid om de airconditioner aan te schakelen.

2. Richt de afstandsbediening op de binneneenheid.

3. Houdt de CHK • toets op de afstandsbediening ingedrukt met de punt van de stift. "00" verschijnt in de display.

4. Druk tegelijkertijd op en CHK • "B" verschijnt nu in de display en "00" verdwijnt en de airconditioner schakelt uit. De afstandsbediening B wordt in het geheugen opgeslagen.

Opmerking: 1. Herhaal de bovengenoemde stap om de afstandsbediening in te stellen op A.

1. Voor de afstandsbediening A
   verschiint geen "A" in de display.
2. De van fabriekswege ingestelde standaardwaarde van de afstandsbediening is A.
