ZHT660 - Afzuigkap ZANUSSI - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap (wandmontage)
Merk	Zanussi
Model	ZHT660
Breedte	60 cm
Diepte	48 cm
Hoogte	62 - 103 cm (verstelbaar)
Gewicht	12 kg
Vermogen	220-240 V, 50 Hz
Aansluitwaarde	220 W
Afzuigcapaciteit	650 m³/u (max.)
Geluidsniveau	56 dB (normaal), 68 dB (intensief)
Type afvoer	Luchtuitblaas of recirculatie (met optioneel koolstoffilter)
Verlichting	2x LED-lamp, 3 W elk
Bediening	Drukknoppen
Filters	Aluminium vetfilter (vaatwasbestendig), optioneel koolstoffilter
Energieklasse	B
Snoerlengte	1,5 meter
Veiligheid	Automatische uitschakeling bij oververhitting
Reiniging	Vetfilter reinigen in vaatwasser of met de hand; behuizing afnemen met zachte doek
Garantie	2 jaar

Veelgestelde vragen - ZHT660 ZANUSSI

Hoe installeer ik de Zanussi ZHT660 afzuigkap?

De installatie vereist een wandmontage op minimaal 65 cm boven het kooktoestel. Zorg voor een correcte afvoer naar buiten of gebruik een recirculatieset met koolstoffilter. Volg de stappen in de handleiding.

Hoe reinig ik het vetfilter?

Het aluminium vetfilter kan in de vaatwasser worden gereinigd op 65°C of met de hand met een mild reinigingsmiddel. Laat het volledig drogen voordat u het terugplaatst.

Hoe vervang ik het koolstoffilter?

Het koolstoffilter moet elke 3-6 maanden worden vervangen. Verwijder het vetfilter, neem het oude koolstoffilter uit en plaats een nieuw exemplaar. Het filter is een optioneel onderdeel voor recirculatie.

Waarom maakt mijn afzuigkap veel lawaai?

Controleer of het vetfilter niet verstopt is of dat er geen voorwerpen in de ventilator zitten. Een intensieve stand kan meer geluid produceren (68 dB). Als het geluid aanhoudt, neem dan contact op met de klantenservice.

Kan ik de afzuigkap gebruiken zonder afvoer naar buiten?

Ja, u kunt de afzuigkap in recirculatiemodus gebruiken. Hiervoor heeft u een optioneel koolstoffilter nodig dat geuren absorbeert.

Hoe vervang ik de LED-lampen?

De LED-lampen zijn ingebouwd en moeten door een erkend servicemonteur worden vervangen. Neem contact op met de klantenservice voor assistentie.

Wat is de afzuigcapaciteit van de Zanussi ZHT660?

De maximale afzuigcapaciteit is 650 m³/uur, geschikt voor keukens tot 20 m².

Hoe stel ik de afzuigkap in op recirculatie?

Plaats een koolstoffilter (apart verkrijgbaar) in de daarvoor bestemde houder. Sluit de afvoeropening af met de meegeleverde dop. Schakel de kap in zoals gewoonlijk.

Mijn afzuigkap reageert niet op de knoppen, wat nu?

Controleer of de stroomtoevoer is aangesloten en de zekering niet is gesprongen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Wat is de garantieperiode?

De Zanussi ZHT660 heeft een garantie van 2 jaar op materiaal- en fabricagefouten. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING ZHT660 ZANUSSI

AANWIJZING VOOR GEBRUIK EN INSTALLATIE

De afzuigkap kan in de filter- en in de afzuigversie geïnstalleerd worden.

Filterversie (afb. 1): de afzuigkap zuigt de met verbrandingsgassen en onaangename luchtjes doordrongen kooklucht af en zuivert de lucht via de vetfilters en de koolstofffilters waarna de schone lucht weer in de ruimte geblazen wordt. Om ervoor te zorgen dat de werking voortdurend doeltreffend is moeten de koolstofffilters regelmatig vervangen worden.

Afzuigversie (afb. 2): de afzuigkap zuigt de met verbrandingsgassen en onaangename luchtjes doordrongen kooklucht af en zorgt ervoor dat de lucht door de vetfilters gaat en vervolgens via een afvoerpijp rechtstreeks naar buiten geleid wordt. Bij deze versie is de toepassing van koolstoffilters niet nodig.

Bepaal vanaf het begin het type installatie (filter- of afzuigversie). Voor een grotere doeltreffendheid adviseren wij u om (indien mogelijk) de afzuigkap in de afzuigversie te installeren.

INSTALLATIE

Alvorens de installatie te beginnen adviseren wij, om de kap beter te kunnen hanteren het metalen rooster of de metalen filters (afhankelijk van het model dat u aangeschaft heeft) te verwijderen.

Het metalen rooster (afb. 3) haalt u weg door de 2 vergrendelingen naar de binnenzijde van de kap te duwen, en het rooster te draaien en weg te nemen.

Om de metalen filters (afb. 4) weg te halen duwt u de vergrendeling ter hoogte van de handgreep naar binnen en trekt u het filter naar beneden.

INSTALLATIE IN DE AFZUIGVERSIE:

Alvorens de afzuigkap te bevestigen moet u eerst de pijp voor de luchtafvoer naar buiten in orde maken. Pas een afvoerpijp toe die de volgende eigenschappen heeft:- minimum benodigde lengte;- zo min mogelijk bochten (maximaal toegestane hoek van de bochten: 90°); - materiaal dat goedgekeurd is volgens de voorschriften (afhankelijk van het land);- binnenkant zo glad mogelijk.Er wordt bovendien geadviseerd om drastische veranderingen van de doorsnede van de pijp te vermijden(geadviseerde diameter: 125 mm). Om de lucht naar buiten af te voeren moet u alle andere aanwijzingen die op het blad "Opgelet" staan opvolgen.

Bepaal de plaats van het gat voor de luchtafvoer: het gat kan in de muur of in het plafond gemaakt worden, al naar gelang uw eisen en moet zich in ieder geval op de verticale aslijn van uw kookplaat bevinden. Houd er rekening

mee dat de afzuigkap de lucht via opening A aan de achterkant (afb. 5) of via opening B aan de bovenkant eruit kan laten stromen.

Kies voor de uitvoering die het meest geschikt is met het oog op uw eisen en ga daarna verder en monteer flens C (afb. 6) op de opening die u voor de luchtafvoer gekozen heeft (A of B):zorg ervoor dat zowel de 3 lipjes van de flens als pal D precies samenvallen met de sleufgaten in de afzuigkap;draai de flens iets met de wijzers van de klok mee (naar rechts) totdat hij vastzit. Sluit de andere opening af door de "dop" (E) erop te monteren, waarbij u op dezelfde manier te werk moet gaan:laat zowel de 3 lipjes van de dop als pal F precies samenvallen met de sleufgaten in de afzuigkap; draai de dop iets met de wijzers van de klok mee (naar rechts) totdat hij vastzit.

Boor het gat voor de luchtuitlaat in de muur (diameter 133 mm), waarbij u afb. 7 moet aanhouden waarop de maten voor de verschillende mogelijkheden aangegeven zijn.

Zorg voor geschikte elektrische voeding. Om de elektrische aansluiting tot stand te brengen moet u alle andere aanwijzingen die op het blad "Opgelet" staan opvolgen.

Ga nu over tot het bevestigen van het apparaat: al naar gelang uw eisen kunt u de afzuigkap aan de muur of aan uw hangkeukenkast bevestigen. BELANGRIJK: zorg ervoor dat er voldoende afstand tussen de kookplaat en het onderste gedeelte van de afzuigkap overblijft; dit moet minstens 650 mm zijn.

Bevestiging aan de muur: Als u opening B aan de bovenkant gebruikt voor de luchtuitlaat via de hangkeukenkast, moet u voordat u de afzuigkap aan de muur bevestigt eerst een gat met een diameter van 133 mm in de hangkeukenkast maken (afb. 8). In ieder geval moet u controleren waar het stopcontact zich bevindt en moet u rekening houden met het eventuele verloop van het elektrische snoer (het kan zijn dat het nodig is om een speciale opening in de hangkeukenkast te maken waar u het elektrische snoer door moet laten lopen). Teken op de verticale aslijn van uw kookplaat een lijn op de muur af. Teken de 4 gaten die geboord moeten worden op de muur af en houd daarbij de maten aan die op afb. 9 staan; boor de 4 gaten en steek er de 4 (meegeleverde) pluggen in. Neem 2 van de meegeleverde schroeven (afb. 10G) en steek ze in de bovenste pluggen zonder ze echter helemaal aan te draaien. Houd de afzuigkap tegen de muur aan en haak hem aan de 2 schroeven vast; ga nu via de binnenkant van de kap te werk en draai de 2 schroeven nu wel helemaal aan. Maak de afzuigkap nu permanent vast door de andere 2 schroeven H erin te doen (afb. 11). Sluit een slang op de flens van de afzuigkap aan en maak daarbij gebruik van een metalen klemband. De slang en de klembanden worden niet meegeleverd. Breng de elektrische aansluiting tot stand.

Bevestiging onder de hangkeukenkast: Als u opening B aan de bovenkant gebruikt voor de luchtuitlaat via de hangkeukenkast, moet u voordat u de afzuigkap aan het meubel bevestigt eerst een gat met een diameter van 133 mm in de hangkeukenkast maken (afb. 8). In ieder geval moet u controleren waar het stopcontact zich bevindt en moet u rekening houden met het eventuele verloop van het elektrische snoer (het kan zijn dat het nodig is om een speciale opening in de hangkeukenkast te maken waar u het elektrische snoer door moet laten lopen). Boor 4 gaten in de hangkeukenkast en houd daarbij de op afb. 12 aangegeven maten aan.Houd de afzuigkap tegen de hangkeukenkast aan en doe 4 schroeven erin door via de binnenkant van de hangkeukenkast te werk te gaan (de 4 schroeven worden niet meegeleverd). Sluit een slang op de flens van de afzuigkap aan en maak daarbij gebruik van een metalen klemband. De slang en de klembanden worden niet meegeleverd. Breng de elektrische aansluiting tot stand.

Nu is de installatie voltooid; wij adviseren u om:

• TE CONTROLEREN OF DE HENDEL AFZUIGEN-FILTEREN IN DE JUISTE STAND STAAT: de hendel bevindt zich op de motoreenheid en moet in geval van installatie in de afzuigversie op het symbool (P) gezet worden (afb.13).
• denk er bovendien aan dat in de afzuigversie de toepassing van koolstoffilters niet nodig is; als deze toch gemonteerd zijn, moeten ze als volgt worden weggehaald (afhankelijk van het model dat u heeft aangeschaft):
• als de wasemkap is voorzien van ronde koolstoffilters (afb. 14R), haal het koolstofffilter dan met een draaiende beweging (met de klok mee) weg.
• als de wasemkap een paneel-koolstofffilter heeft (afb. 15A), verwijder dan het koolstofffilter door eerst de 2 filtervergrendelingen M weg te halen (de 2 vergrendelingen moeten vervolgens weer teruggeplaatst worden).

INSTALLATIE IN DE FILTERVERSIE:

Zorg voor geschikte elektrische voeding. Om de elektrische aansluiting tot stand te brengen moet u alle andere aanwijzingen die op het blad "Opgelet" staan opvolgen.

De 2 openingen (A en B) die in de afzuigkap aangebracht zijn (afb. 5) mogen niet afgesloten worden omdat de lucht via de voorste gleuven weer in het vertrek geblazen wordt.

Ga nu over tot het bevestigen van het apparaat: al naar gelang uw eisen kunt u de afzuigkap aan de muur of aan uw hangkeukenkast bevestigen. BELANGRIJK: zorg ervoor dat er voldoende afstand tussen de kookplaat en het onderste gedeelte van de afzuigkap overblijft; dit moet minstens 650 mm zijn.

Bevestiging aan de muur: Alvorens de afzuigkap aan de muur te bevestigen moet u eerst controlleren waar het stopcontact zich bevindt en moet u rekening houden met het eventuele verloop van het elektrische snoer (het kan zijn dat het nodig is om een speciale opening in de hangkeukenkast te maken waar u het elektrische snoer door moet laten lopen). Teken op de verticale aslijn van uw kookplaat een lijn op de muur af. Teken de 4 gaten die geboord moeten worden op de muur af en houd daarbij de maten aan die op afb. 9 staan; boor de 4 gaten en steek er de 4 (meegeleverde) pluggen in. Neem 2 van de meegeleverde schroeven (afb. 10G) en steek ze in de bovenste pluggen zonder ze echter helemaal aan te draaien. Houd de afzuigkap tegen de muur aan en haak hem aan de 2 schroeven vast; ga nu via de binnenkant van de kap te werk en draai de 2 schroeven nu wel helemaal aan. Maak de afzuigkap nu permanent vast door de andere 2 schroeven H erin te doen (afb. 11). Breng de elektrische aansluiting

tot stand.

Bevestiging onder de hangkeukenkast: Voordat u de afzuigkap aan de hangkeukenkast bevestigt moet u eerst controleren waar het stopcontact zich bevindt en moet u rekening houden met het eventuele verloop van het elektrische snoer (het kan zijn dat het nodig is om een speciale opening in de hangkeukenkast te maken waar u het elektrische snoer door moet laten lopen). Boor 4 gaten in de hangkeukenkast en houd daarbij de op afb. 12 aangegeven maten aan. Houd de afzuigkap tegen de hangkeukenkast aan en doe 4 schroeven erin door via de binnenkant van de hangkeukenkast te werk te gaan (de 4 schroeven worden niet meegeleverd). Breng de elektrische aansluiting tot stand.

Nu is de installatie voltooid; wij adviseren u om:

• TE CONTROLEREN OF DE HENDEL AFZUIGEN-FILTEREN IN DE JUISTE STAND STAAT: de hendel bevindt zich op de motoreenheid en moet in geval van installatie in de afzuigversie op het symbool (Q) gezet worden (afb.13).
• denk er bovendien aan dat in de filterversie de toepassing van koolstoffilters nodig is; controleer of de filters reeds geïnstalleerd zijn; monteer hen eventueel als volgt, afhankelijk van het model dat u heeft aangeschaft:
• als de wasemkap is voorzien van ronde koolstoffilters (afb. 16R), zet het koolstofffilter dan vast met een draaiende beweging (tegen de klok in).
• als de wasemkap is voorzien van een paneel-koolstofffilter (afb. 15A), verwijder dan de 2 metalen filtervergrendelingen (M) en plaats het koolstofffilter in het metalen rooster; breng vervolgens de 2 filtervergrendelingen aan om het koolstofffilter vast te zetten.

WERKING

Afhankelijk van het model is de afzuigkap uitgerust met de volgende bedieningselementen:

Bedieningselementen van afb. 17: A = aan/uit schakelaar lampje. B = aan/uit schakelaar motor op snelheid I. C = schakelaar snelheid II. D = schakelaar snelheid III. E = controlelampje motor in werking.

Bedieningselementen van afb. 18: A = aan/uit schakelaar lampje; stand 0:lampje uit; stand 1: lampje aan. B = aan/uit schakelaar motor; stand 0: motor uit; stand 1-2-3:motor op eerste, tweede en derde snelheid. C = controlelampje motor in werking.

Vetfilter(s): Afhankelijk van het model wordt de wasemkap met verschillende metalen vetfilters geleverd: Modulaire metalen filters (van het type dat aangegeven wordt op afb. 19): deze filters zijn van metaal en moeten geregeld worden schoongemaakt, (de frequentie hangt af van de intensiteit waarmee u de kap gebruikt), minstens eenmaal per twee maanden. Was de filters met een neutraal reinigingsmiddel af. Om de filters te verwijderen: duw de vergrendeling ter hoogte van de handgreep naar binnen en trek het filter naar beneden (afb. 4).

Metalen paneelfilter (van het type dat aangegeven wordt op afb. 20N): dit filter is van metaal en zit al in het metalen rooster; het filter moet regelmatig schoongemaakt worden (de frequentie hangt af van de intensiteit waarmee de kap wordt gebruikt), minstens één keer in de twee maanden. Was het filter met een neutraal reinigingsmiddel af. Om het filter te verwijderen, moet u eerst het metalen rooster verwijderen door de 2 vergrendelingen naar de binnenzijde van de afzuigkap te duwen (afb. 3); verwijder vervolgens de 2 filtervergrendelingen die in het metalen rooster zitten, en haal het metalen paneelfilter weg.

Synthetisch paneelfilter (van het type aangegeven op afb. 21P): dit filter is van witte synthetische vezel en zit in het metalen rooster; het filter mag niet afgewassen worden maar moet regelmatig vervangen worden, (de frequentie hangt af van de intensiteit waarmee de kap wordt gebruikt), minstens één keer in de twee maanden. Om het filter te verwijderen, moet u eerst het metalen rooster verwijderen door de 2 vergrendelingen naar de binnenzijde van de afzuigkap te duwen (afb. 3); verwijder vervolgens de 2 filtervergrendelingen die in het metalen rooster zitten, en haal het synthetische paneelfilter weg.

Koolstofffilter(s): de koolstofffilters moeten regelmatig vervangen worden, (de frequentie hangt af van de intensiteit waarmee de kap wordt gebruikt), gemiddeld één keer in de 6 maanden. Haal de koolstofffilters als volgt weg, afhankelijk van het model dat u heeft aangeschaft:

- als de wasemkap is voorzien van ronde koolstoffilters (afb. 14R), haal het koolstofffilter dan met een draaiende beweging (met de klok mee) weg.

- als de wasemkap is voorzien van een paneel-koolstofffilter (afb. 15A), verwijder het koolstofffilter dan door eerst de 2 filtervergrendelingen M weg te halen.

Verlichting:

Om bij de lampjes te kunnen komen, moeten het metalen rooster of de metalen filters (afhankelijk van het model dat u heeft aangeschaft) worden verwijderd: om het metalen rooster (afb. 3) weg te halen, duwt u de 2 vergrendelingen naar de binnenkant van de kap, en draait u het rooster om het te verwijderen. Om de metalen filters (afb. 4) te verwijderen, drukt u ter hoogte van de handgreep de vergrendeling naar binnen en trekt u het filter naar beneden. Vervang de lampjes door dezelfde soort lampjes (afb. 22).

Let op : als u de uitvoering van de wasemkap met 2 motoren heeft, worden de lampjes gedemonteerd door de glazen lampenkap als volgt weg te halen: licht de vergrendelingen van de lampenkap op op het punt A en verplaats het glas tegelijkertijd omhoog (Fig. 23); als er op uw apparaat ronde koolstoffilters zijn gemonteerd, moeten deze eerst worden verwijderd.

Wiring Diagram (1 MOTOR) - Elektrischer Schaltplan (1 MOTOR) - Schéma Électrique (1 MOTEUR) - Schema Elettrico (1 MOTORE) - Esquema Eléctrico (1 MOTOR) - Esquema Eléctrico (1 MOTOR) - Elektrisch Schema (1 MOTOR)

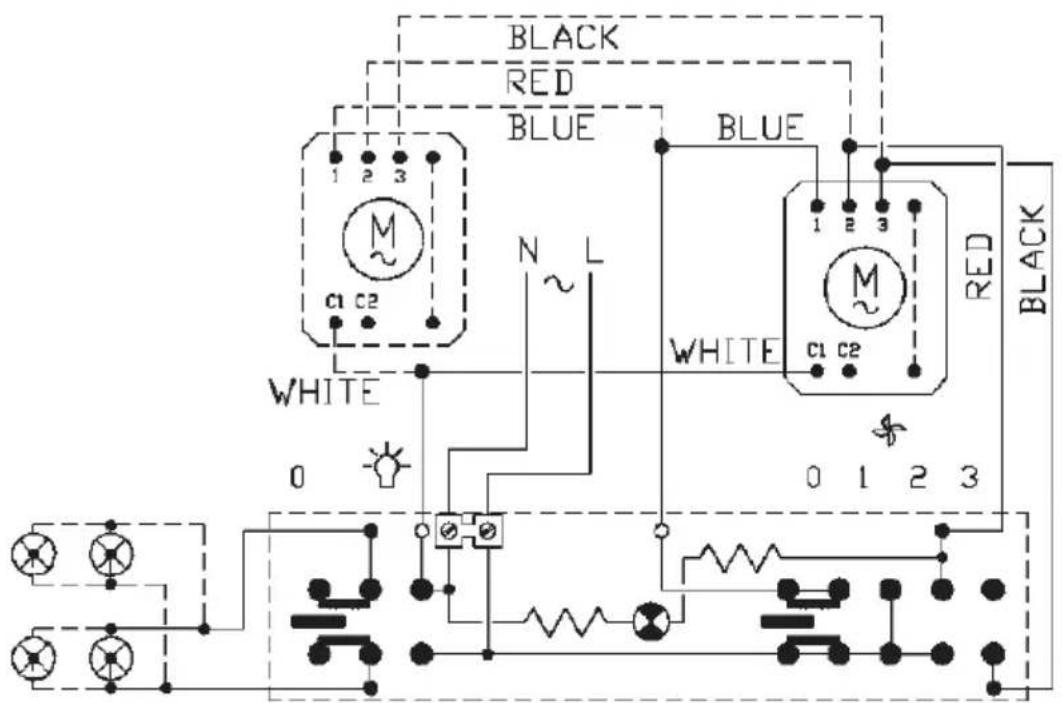

HOOD WITH SLIDE CONTROLS - GERÄT MIT SCHIEBEKNOPF-BEDIENUNG - HOTTE AVEC COMMANDES A CHARIOT - CAPPA CON COMANDI A SLITTA - CAMPANA CON MANDOS DESLIZANTES - EXAUSTOR COM COMANDOS DESLIZANTES - AFZUIGKAP MET SCHUIFKNOPBEDIENING

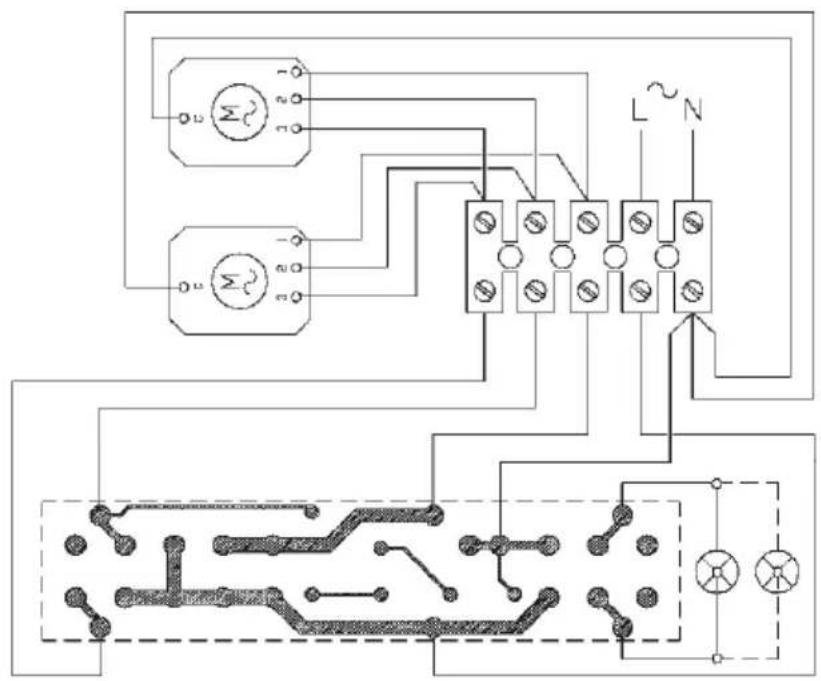

HOOD WITH BUTTON CONTROLS - GERÄT MIT TASTENBEDIENUNG HOTTE AVEC COMMANDES A BOUTONS - CAPPA CON COMANDI A PULSANTI CAMPANA CON PULSANTES - EXAUSTOR COM COMANDOS DE BOTÕES AFZUIGKAP MET DRUKKNOPBEDIENING

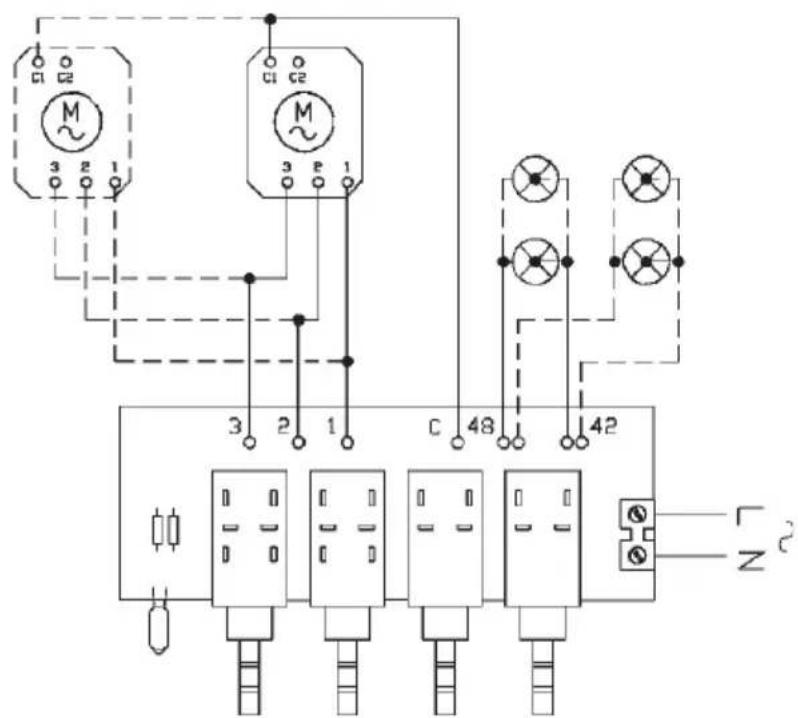

Wiring Diagram (2 MOTORS) - Elektrischer Schaltplan (2 MOTOREN) - Schéma Électrique (2 MOTEURS) - Schema Elettrico (2 MOTORI) - Esquema Eléctrico (2 MOTORES) - Esquema Eléctrico (2 MOTORES) - Elektrisch Schema (2 MOTOREN)
