GEBRUIKSAANWIJZING Zhc 96 x ZANUSSI
Deze kap is geschikt om aan de muurte wordt geïnstallserd, boveneenkookpdaatddie tegen een wand is geplaatst. Hij kan wordt gebruikt in de afzuigversie (afvoer naar buiten) of in de filterversie (recycling binnen).
Waarschuwingen voor de veiligheid
- Vanwege de gecompliceerdheid en het gewicht van het apparaat raadt men aan de installatie te laten uitvoeren door gespecialiseerde vakmensen, terwijl rekening gehouden dient te worden met alle voorschriften van de bevoegde autoriteiten voor wat betreft de afvoer van de weg te leiden lucht. De fabrikant wijst iedere verantwoordelijkheid voor schade die te wijten is aan een niet correcte of niet volgens de regels uit-gevoerde installatie, af.
- Sluit het apparaat niet aan op pijpen die door verbranding ontstane rook afvoeren (verwarmingsketels, open haarden enz...).
- De minimum veiligheidsafstand tussen de kookplaat en de kap is 65 cm.
- Flamboyeer niet onder de afzuigkap.
- Houdt frituurpannen onder controle gedurende het gebruik: de oververhitte olie zou kunnen ontvlammen.
- In het geval waarin in het vertrek zowel de afzuigkap als niet door elektriciteit aangedreven (b.v. gasapparaten) apparaten worden gebruikt, dient men te zorgen voor een aangepaste ontluchting van het vertrek. Een juist gebruik zonder risico's bereikt men wanneer de maximum depressie van het vertrek de 0,04 mbar niet overschrijdt; men voorkomt op deze manier een terugkeer van de vrijkomende gassen.
Onderdelen

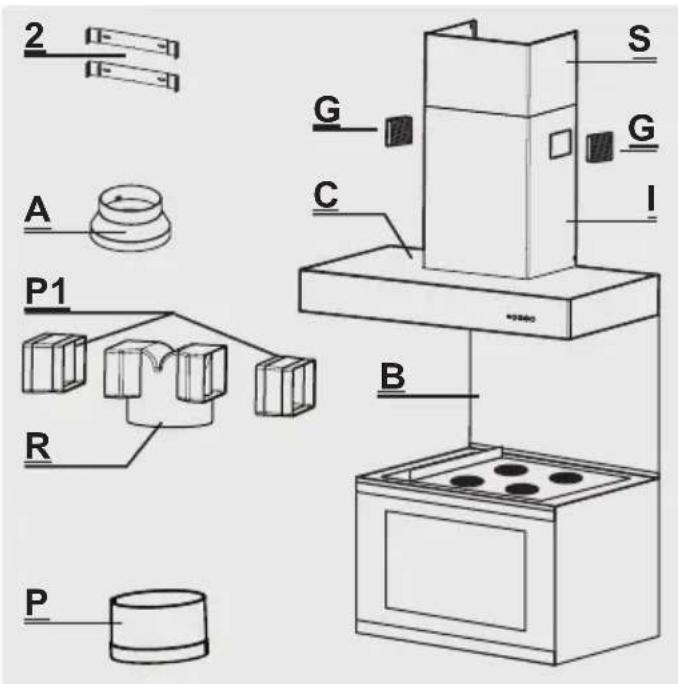

De wasemkap bestaat uit (Afb.1):
- 1 wasemkap C_Compleet met bedieningen, verlichting en ventilatorgroep
- 1 telescopische schouw, bestaande uit:
1 bovenste schouwelement S
1 onderste schouwelement I
• 2 richtingsroostertjes G
• 1 reductieflens ∅ 150-120 A
• 1 filterend verbindingsstuk R_
• 2 filterende verlengstukken zijkant P1
• 1 filterend verlengstuk P_ - 1 zakje met daarin:
2 beugels 2 voor bevestiging van de schouw, schroeven, pluggen en documenten.
• 1 spatscherm B (optie)

Aanwijzingen voor de installatie
Neem het volgende schema in achtomde wasenkappgemakkelijk te kunnen installeren:
- Montage van de steunbeugels en spatscherm
• Montage van de wasemkap - Elektrische aansluiting en controle van de werking
• Aansluiting in afzuigende of filterende opstelling
• Montage van de telescopische schouw
Montage van de steunbeugel en het spatscherm

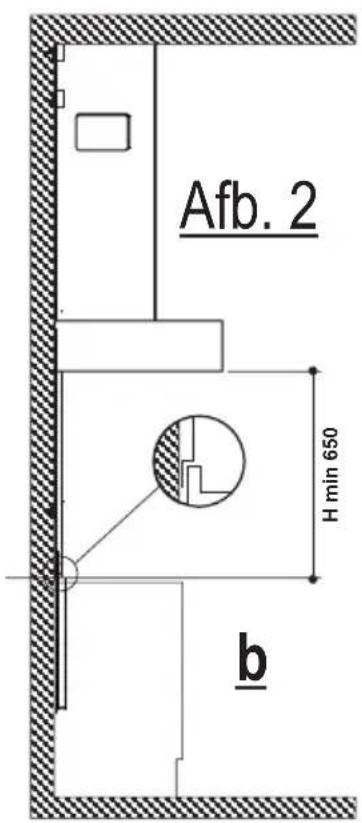

Neem de afbeeldingen (Afb. 2a- b) als uitgangspunt:
- Teken een verticale lijn op de wand tot het plafond, midden in het gebied waarin de wasemkap moet worden gemonteerd; deze lijn dient voor de verticale uitlijning van de diverse onderdelen.
Plaatsing van de beugels 2
- Zet één van de beugels 2 tegen de wand op ongeveer 1-2 mm van het plafond of van de bovenkant, en lijn het midden ervan (inkepingen) uit op de verticale lijn.
- Teken de twee gaten van de uitsparingen van de beugel op de wand.
- Zet de andere beugel 2 tegen de wand, en lijn hem uit met de verticale lijn op een afstand X


die gemeten wordt zoals op Afb. 2 , en gelijk is aan de hoogte van het bovenste schouwelement S dat bij de wasemkap geleverd is. De maat X kan verschillen, afhankelijk van de diverse hoogten waarin het bovenste schouwelement leverbaar is.
- Teken de middelpunten van de gaten van de uitsparingen van de beugel op de wand.

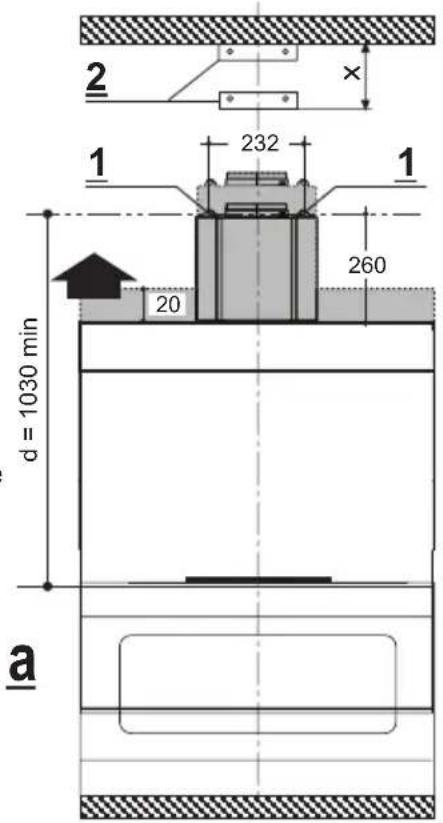

Realisatie van de bevestigingsgaten 1:
- teken een punt op de verticale lijn op een afstand tot de kookplaat van: d = 1030 min (maat zonder spatscherm).
d = hoogte spatscherm +380 mm (maat met spatscherm). De maat H is de minimumhoogte in mm van de kookplaat tot de onderkant van het frontpaneel.
- Trek op het getekende punt een horizontale lijn die parallel loopt aan de kookplaat.
- Maak twee gaten 1 in de muur met een boorpunt van ∅8 mm (Afb. 2a, en steek de pluggen en bevestigingsgaten in de gaten 1 (schroeven van 4,2 x 44,4).
Bevestig de schroeven en laat een ruimte van 5-6 mm vrij, die nodig is voor het vasthaken van de wasemkap. Kleine bijstellingen zijn mogelijk met de stelschroeven van de wasemkap (zie Montage van de wasemkap). De wasemkap mag een maximale uitslag hebben van 20 mm.
Spatscherm (optie)
De hoogte van de wasemkap boven de kookplaat wordt in dit geval bepaald door de hoogte van het spatscherm B en van de eventuele opstaande rand van het blad van de onderkastjes. Het spatscherm moet worden gemonteerd alvorens de wasemkap te monteren en als u hem zowel aan de boven- als onderkant wilt vastzetten aan de muur, moet hij op de juiste hoogte worden gemonteerd alvorens de onderkastjes of tenminste het desbetreffende bovenblad te plaatsen. Aangezien dit een complexe handeling is, mag zij uitsluitend worden uitgevoerd door de keukeninstallateur of door bekwame vakmensen die alle uiteindelijke maten van de meubels kennen. Als u zich wilt beperken tot alleen bevestiging aan de bovenkant, dient u als volgt te werk te gaan:
- Zet het spatscherm op het werkblad van de onderkastjes en tegen de wand, zoals op Afb. 2.
- Teken de middelpunten van de twee gaten van het bovenste paneel op de muur.
- Boor gaten in de muur met een boorpunt van ∅ 8 mm en zet het spatscherm vast met behulp van de bijgeleverde pluggen en schroeven.
- Stabilisatie van de onderkant, als dat nodig is, wordt overgelaten aan de installateur.

Afb. 3

Montage van de wasemkap

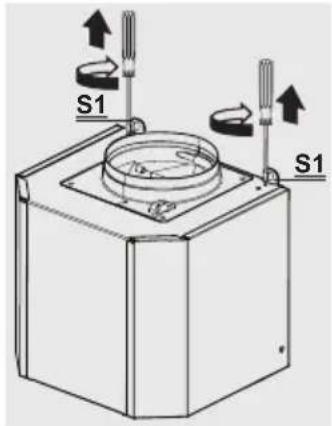

Alvorens de installatie te beginnen moeten de steunbeugels
S1 worden ingesteld, door de stelschroeven met de klok meet te draaien tot ze niet verder kunnen (Afb.3):

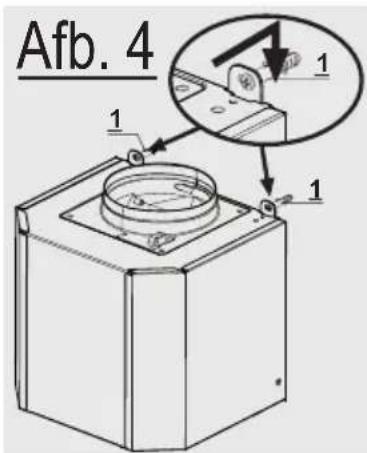

- Haak de wasemkap vast ter hoogte van de twee schroeven 1 van 4,2 x 44,4 die tevoren aangebracht zijn (Afb.4).
- Hang de wasemkap waterpas door de stelschroeven te draaien en span de schroeven volledig.
Aansluiting op het elektriciteitsnet en controle van de werking
- Als de elektrische aansluiting eenmaal is uitgevoerd, dient de correcte werking van de verlichting, de ontsteking van de motor en de wisseling van de snelheden te worden gecontroleerd.
- Controleer of de spanning van het elektriciteitsnet overeenstemt met de spanning die op het gegevensplaatje aan de binnenkant van de kap staat aangegeven.
- Verbind de afzuigkap met het elektriciteitsnet door een tweepolige schakelaar aan te brengen met een opening van de contacten van ten minste 3 mm.
- Vergewis U ervan dat het elektriciteitsnet in huis een correcte aarding heeft.

Aansluiting in die afzuigende offiftleradeversisie

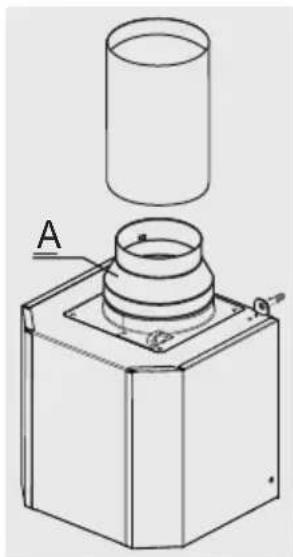

• Aansluitinggvoorafzuligjigg
- De wasemkap kan worden verbonden met de externe leidingen door middel van een starre of buigzame leiding ∅ 120 of 150 mm, die door de installateur gekozen moet worden. Voor installatie met een leiding ∅ 120, moet de reductieflens A worden aangebracht op de uitgang van de wasemkap (Afb.5).
- Verwijder de eventuele koolstoffilters (zie de paragraaf Onderhoud).

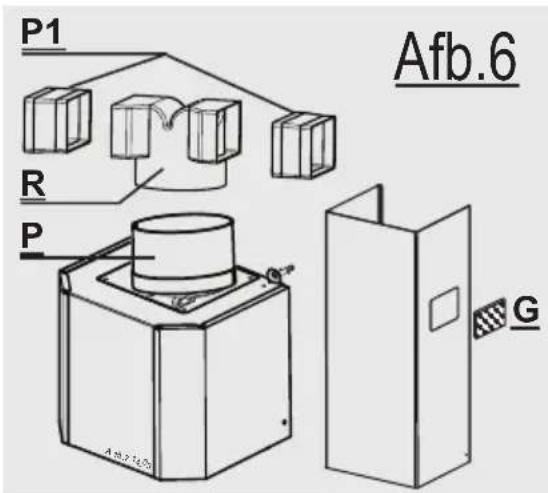

• Aansluiting voor filtering
- De gefilterde lucht wordt teruggebracht in het vertrek door de twee plastic zijroosters_G die op de onderste halve buis I zitten.
- Verbind het verlengstuk P met de ronde uitgang van de afvoer, duw hem omlaag en breng het verbindingsstuk R (controleren of de twee filterende verlengstukken P1 in het verbindingsstuk R zitten) op dezelfde manier aan op het verlengstuk P. Controleer of de hoogte van de samengemonteerde onderdelen R + P correspondeert met de hoogte van de uitgang van de schouw (Afb.6).
- Plaats de koolstoffilters in de wasemkap (zie de paragraaf Onderhoud).
Niet de richtingsroostertjes plaatsen, dat moet pas gedaan worden nadat de schouw geïnstalleerd is.

- Om de telescopische schouw S te monteren, moeten de zijflappen iets uit elkaar worden getrokken, achter de beugels 2 worden gehaakt en weer gesloten worden. Zet het bovenste schouwelement S vast aan de beugels 2 met de vier schroeven uit het zakje met accessoires (Afb. 7).

- Breng het onderste schouwelement I op soortgelijke manier aan tussen het bovenste schouwelement S en de wasemkap C met twee van de schroeven die te vinden zijn in het zakje met accessoires.
- Schouw met roostertjes: klik de richtingsroostertjes in de behuizingen in de staalplaat, zodat het symbool ▲ naar boven gericht is en het symbool ▶ maar voren. Bovendien moet voor de filterversie worden gecontroleerd of de roostertjes correct in het filterende verbindingsstuk R zijn aangebracht (Afb. 8).
GEBRUIK
Veiligheidsmaatregelen
- Voondel Uweltke rehigigings of onderhouds deerkerkandheden dan ologaag uit voikeren, dient U de stekker uit het stopcontact te trekken of de hoofdschakelaar uit te schakelen.
- Onderhoud het vet- en koolstofffilter stipt volgens de opgave van de fabrikant of vaker indien het gebruik langer dan vier uur per dag is.
- Doof of reduceer de vlam als de pan van het vuur wordt gehaald, maar laat de vlam nooit voluit onder een in bedrijf zijnde wasemkap staan.
- Regel de vlam zodanig, dat deze nooit onder de pan uit komt; hierdoor wordt energie bespaard en een gevaarlijke warmteconcentratie vermeden.
- Gebruik de wasemkap enkel en alleen voor het afzuigen en zuiveren van keukendampen en -geuren.
Handleiding

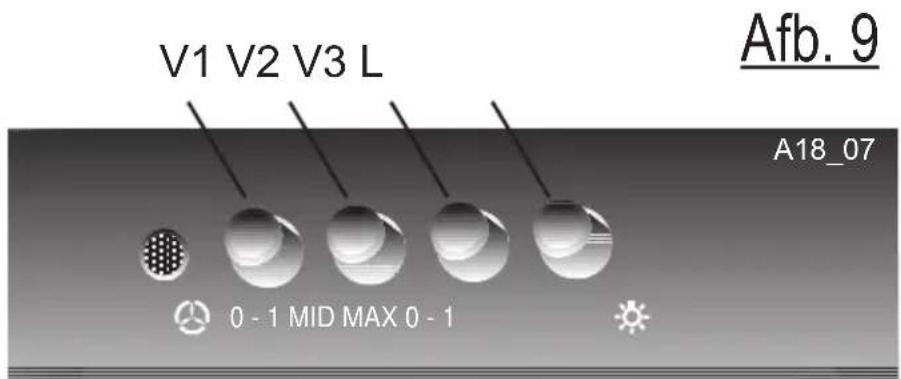

Bedieningspaneel (afb. 9)
Het schema van de bedieningen is als volgt:
TOETS L = aan-/uitschakelaar van de verlichting;
TOETS V1 = aan-/uitschakelaar van de motor op de eerste snelheid, geschikt voor een continue, zeer geruisloze luchtverversing, als er weinig kookdampen zijn.
TOETS V2 = Tweede snelheid, geschikt voor het merendeel van de gebruiksomstandigheden, gezien de optimale verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
TOETS V3 = Derde snelheid, geschikt om intense kookdampen tegen te gaan, ook gedurende langere tijd.

ONDERHOUD
Een constant onderhoud garandeert een goede werking en een goed erndenen took na verloop van tijd. Bij zondere a anddabht diente worden geschonken aan de metalen antivetfilters en, alleen voor filterkappen, aan het aktieve koolfilter.
Metalen antivetfilter
- Reiniging
Het is noodzakelijk deze filters tenminste eenmaal in de twee maanden met een normaal huisschoonmaakmiddel te reinigen; de compacte afmetingen maken het mogelijk de filters ook in de vaatwasmachine te wassen.
• Demonteren van de filters

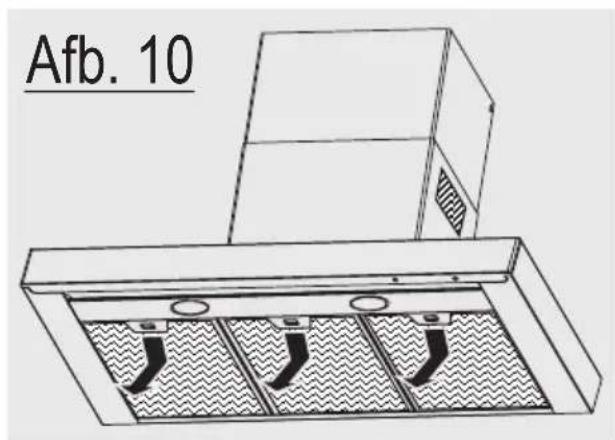

Verwijder telkens één filter tegelijk, door de handgreep naar de achtterzijde van de wasemkap te duwen (afb. 10). Let er bij het terugplaatsen op dat de handgreep zichtbaar blijft. LET OP: de aangegeven tijden voor onderhoud of vervanging moeten in acht genomen worden, om mogelijk brandgevaar te vermijden als de filters verzadigd zijn met vet.

Koolstofffilter
- Werking
De koolstoffilters hebben het vermogen geuren vast te houden, totdat zij verzadigd zijn. Ze kunnen niet worden afgewassen of opgewerkt, en moeten derhalve minstens eenmaal in de 4 maanden worden vervangen, of vaker als het gebruik bijzonder intensief is.

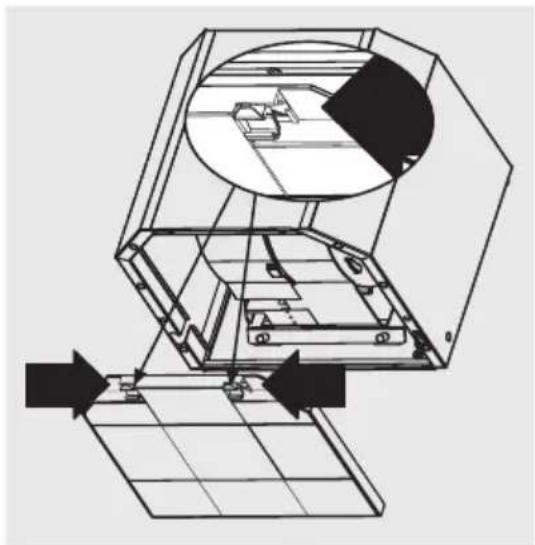

- Vervanging
Verwijder de vetfilters (afb.10) en verwijder het koolstofffilter van zijn bevestigingen (afb.11). Plaats het nieuwe koolstofffilter en de metalen vetfilters weer.
LET OP: de aangegeven tijden voor onderhoud of vervanging moeten in acht genomen worden, om mogelijk brandgevaar te vermijden als de filters verzadigd zijn met vet.

Kan bestaan uit 1 neonbuis van 15W, 2 lampjes van 40W, of uitttwee halogeenlampjes van 20W.
Ga als volgt te werk om hen te vervangen:
- Neonbuis - Lampjes:

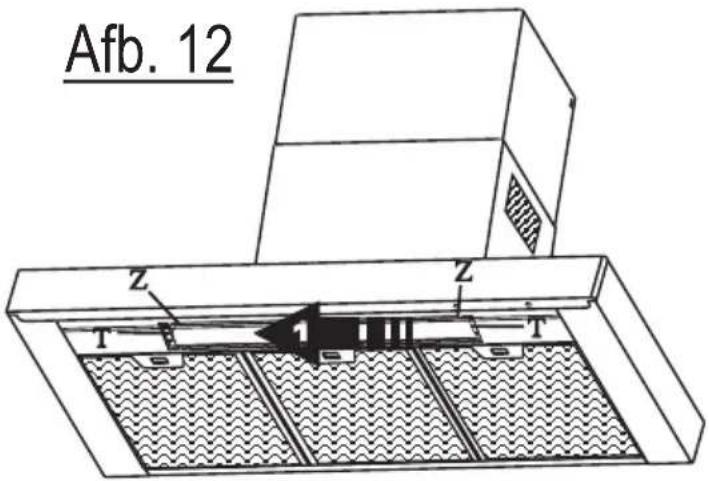

- Neem de metalen uiteinden T weg. Het glas blijft vastgehaakt aan het lipje Z (afb.12).
- Verschuif het glas naar één kant totdat de andere kant vrijkomt (pijl 1) en trek het vervolgens voorzichtig omlaag (pijl 2). Verschuif het vervolgens in de richting die tegengesteld is aan de eerste richting (pijl 3) totdat het glas volledig vrijkomt. Vervang de lampjes of de neonbuis en monteer het glas in omgekeerde volgorde.

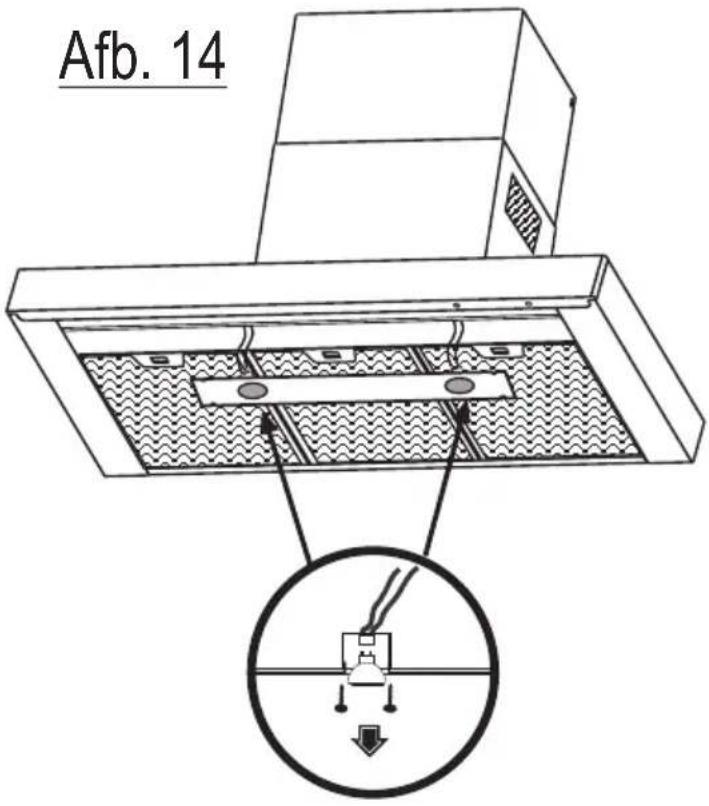

- Halogeenlampjes
- Verwijder de metalen drager van de spotjes op dezelfde manier als de glazen lampenkap (afb.13).

- Vervangdehaloggenlampddopeen exemplaar met dezelfde kenmerken (12V - 20W) (affo.144). Let er bij het hermonteren op dat de twee stiftjes goed in de behuizing van de lampenhouder terecht komen.
Reiniging
Voor de normale reiniging van de wasemkap:
- Gebruik geen natte doeken of sponzen, en geen waterstralen.
- Gebruik geen oplosmiddelen of alcohol, want hierdoor zouden de gelakte oppervlakken hun glans kunnen verliezen.
- Gebruik geen schurende middelen, vooral niet op de roestvrijstalen oppervlakken.
Het wordt aangeraden een vochtige doek met een neutraal schoonmaakmiddel te gebruiken.

CE
Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 72/23/EEG inzake de elektrische veiligheid en aan de Europese normen 89/336/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE-markering.
