Merk	Zanussi
Model	ZHC 929 X
Type product	Afzuigkap (wasemkap)
Breedte	90 cm
Minimale afstand tot kookplaat	65 cm
Montage	Muurmontage
Versies	Afzuigversie (afvoer buiten) of filterversie (recirculatie)
Aansluiting afvoer	Starre of buigzame leiding ∅ 120 of 150 mm
Bediening	Toetsen: verlichting (T1), motor aan/uit (T2), snelheid verlagen (T3), snelheid verhogen (T4), intensieve snelheid met automatische uitschakeling na 10 min (T5)
Verlichting	2 halogeenspotjes van 20 W elk
Vetfilter	Metalen antivetfilter, wasbaar (ook in vaatwasser), minimaal elke 2 maanden reinigen
Koolstoffilter	Alleen in filterversie, niet wasbaar, vervangen elke 4 maanden of bij indicatie
Alarmindicatie onderhoud	Automatisch: knipperende led motor T2 voor vetfilter, knipperende led intensief T5 voor koolstoffilter
Elektrische spanning	230 V (conform typeplaatje)
Aarding	Verplicht
Vermogen	Niet gespecificeerd in handleiding; schatting: ca. 200-300 W
Geluidsniveau	Niet gespecificeerd; typisch 55-65 dB
Afmetingen schouw	Telescopisch, bovenste en onderste element
Materiaal	Roestvrij staal (deels gelakt)
Reiniging buitenkant	Vochtige doek met neutraal schoonmaakmiddel; geen oplosmiddelen, alcohol of schuurmiddelen
Veiligheid	Voldoet aan EU-richtlijnen: laagspanning (72/23/EEG), EMC (89/336/EEG), CE-markering (93/68/EEG)
Gewicht	Niet gespecificeerd; schatting: ca. 15-20 kg
Inhoud verpakking	Wasemkap, telescopische schouw, richtingsroostertjes, reductieflens, klep, filterend verbindingsstuk, filterende verlengstukken, beugels, schroeven, pluggen, handleiding

Veelgestelde vragen - ZHC 929 X ZANUSSI

Hoe monteer ik de Zanussi ZHC 929 X afzuigkap?

De montage gebeurt in stappen: bevestig eerst de steunbeugels aan de muur, haak de kap op de schroeven, sluit de elektriciteit aan, installeer de afvoer- of filteraansluiting en monteer vervolgens de telescopische schouw. Raadpleeg de handleiding voor exacte maten en details.

Wat is het verschil tussen afzuig- en filterversie?

Bij de afzuigversie wordt de lucht via een leiding naar buiten afgevoerd. De filterversie recirculeert de lucht door een koolstoffilter en blaast deze terug de keuken in. U heeft geen externe afvoer nodig.

Hoe reinig ik de metalen vetfilters?

De metalen vetfilters kunnen met de hand of in de vaatwasser worden gewassen met een normaal reinigingsmiddel. Doe dit minimaal elke 2 maanden of wanneer de motorled (T2) knippert. Verwijder de filters door de handgreep naar achteren te duwen.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 4 maanden worden vervangen, of eerder als de intensieve snelheidsled (T5) knippert. Het filter is niet wasbaar. Alleen nodig bij de filterversie.

Hoe activeer ik het alarm voor filterverzadiging?

Voor de filterversie: schakel verlichting (T1) en motor (T2) uit, houd toets T4 (snelheid+) minstens 10 seconden ingedrukt tot de leds knipperen. 2 keer knipperen = alarm geactiveerd, 1 keer = gedeactiveerd.

Wat betekent het als de motorled (T2) knippert?

Dat geeft aan dat de metalen vetfilters moeten worden gereinigd. Reinig de filters en voer de reset uit door de motor en verlichting uit te schakelen en toets T4 minstens 3 seconden ingedrukt te houden tot alle leds knipperen.

Kan ik de halogeenlampen zelf vervangen?

Ja, verwijder de twee schroeven van de metalen ringmoer, trek de halogeenspot voorzichtig uit de lamphouder. Plaats de nieuwe lamp met de pinnen correct in de openingen. Gebruik uitsluitend 20W halogeenlampen.

Welke minimale afstand moet ik aanhouden tussen kookplaat en afzuigkap?

De minimale veiligheidsafstand is 65 cm. Houd u aan deze afstand om oververhitting en brandgevaar te voorkomen.

Wat moet ik doen bij een storing?

Controleer eerst de stroomvoorziening en zekeringen. Raadpleeg de handleiding voor foutcodes. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Zanussi of een erkend installateur.

Hoe stel ik de intensieve snelheid in?

Druk op toets T5. De afzuigkap werkt dan op de hoogste snelheid en schakelt automatisch uit na 10 minuten. U kunt uitschakelen door nogmaals op T5 te drukken.

GEBRUIKSAANWIJZING ZHC 929 X ZANUSSI

Deze kap is geschikt om aan de muurtte wordt geïnstalleerd, bovenceenkookpplaat die tegen een wand is geplaatst. Hij kan wordt gebruikt in de afzuigversie (afvoer naar buiten) of in de filterversie (recycling binnen).

Waarschuwingen voor de veiligheid

• Vanwege de gecompliceerdheid en het gewicht van het apparaat raadt men aan de installatie te laten uitvoeren door gespecialiseerde vakmensen, terwijl rekening gehouden dient te worden met alle voorschriften van de bevoegde autoriteiten voor wat betreft de afvoer van de weg te leiden lucht. De fabrikant wijst iedere verantwoordelijkheid voor schade die te wijten is aan een niet correcte of niet volgens de regels uit-gevoerde installatie, af.
• Sluit het apparaat niet aan op pijpen die door verbranding ontstane rook afvoeren (ver-warmingsketels, open haarden enz...).
• De minimum veiligheidsafstand tussen de kookplaat en de kap is 65 cm.
• Flamboyeer niet onder de afzuigkap.
• Houdt frituurpannen onder controle gedurende het gebruik: de oververhitte olie zou kunnen ontvlammen.
• In het geval waarin in het vertrek zowel de afzuigkap als niet door elektriciteit aangedreven (b.v. gasapparaten) apparaten worden gebruikt, dient men te zorgen voor een aangepaste ontluchting van het vertrek. Een juist gebruik zonder risico's bereikt men wanneer de maximum depressie van het vertrek de 0,04 mbar niet overschrijdt; men voorkomt op deze manier een terugkeer van de vrijkomende gassen.

Onderdelen

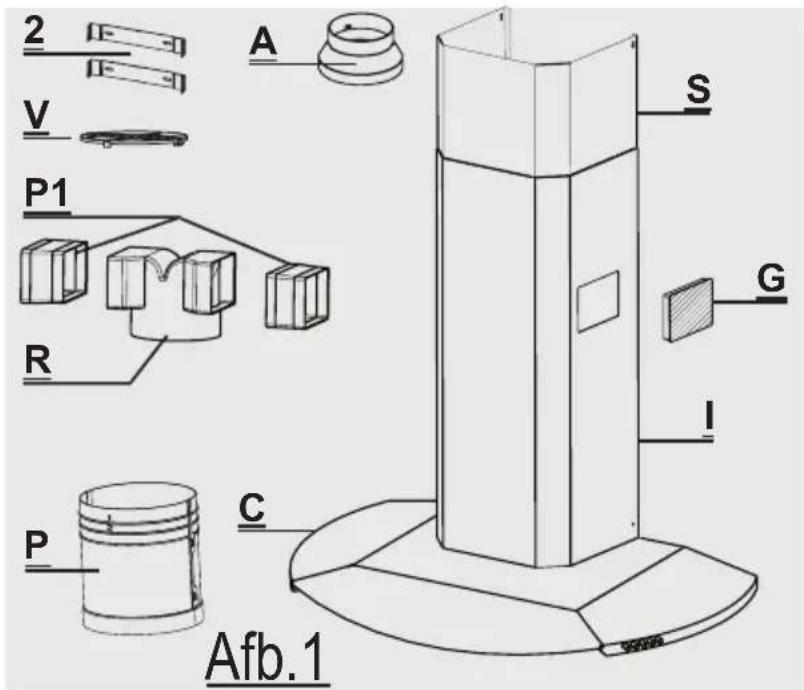

De wasemkap bestaat uit (Afb.1):

- 1 wasemkap C_ compleet met bedieningen, verlichting en ventilatorgroep

• 1 telescopische schouw, bestaande uit: 1 bovenste schouwelement S 1 onderste schouwelement I

• 2 richtingsroostertjes G_ • 1 reductieflens ∅ 150-120 A_ • 1 klep V(_optie) • 1 filterend verbindingsstuk R_ • 2 filterende verlengstukken zijkant P1

- 1 filterend verlengstuk P_ - 1 zakje met daarin: 2 beugels 2 voor bevestiging van de schouw, schroeven, pluggen en documenten.

Aanwijzingen voor de installatie

Neem het volgende schema in achtomde wasenkappgemakkelijk te kunnen installeren:

• Montage van de steunbeugels
• Montage van de wasemkap
- Elektrische aansluiting en controle van de werking
• Aansluiting in afzuigende of filterende opstelling
• Montage van de telescopische schouw

Montage van de steunbeugel

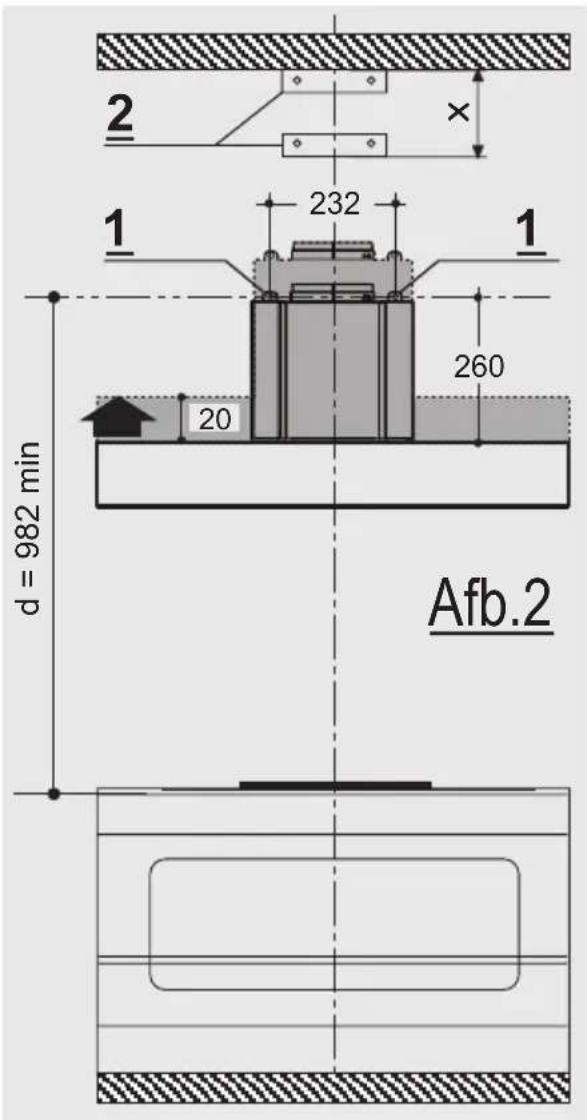

Neem de afbeeldingen (Afb.2) als uitgangspunt:

- Teken een verticale lijn op de wand tot het plafond, midden in het gebied waarin de wasemkap moet worden gemonteerd; deze lijn dient voor de verticale uitlijning van de diverse onderdelen.

Plaatsing van de beugels 2

a) Zet één van de beugels 2 tegen de wand op ongeveer 1-2 mm van het plafond of van de bovenkant, en lijn het midden ervan (inkepingen) uit op de verticale lijn.
b) Teken de twee gaten van de uitsparingen van de beugel op de wand.
c) Zet de andere beugel 2 tegen de wand, en lijn hem uit met de verticale lijn op een afstand X die gemeten wordt zoals op Afb. 2, en gelijk is aan de hoogte van het bovenste schouwelement S dat bij de wasemkap geleverd is. De maat X kan verschillen, afhankelijk van de diverse hoogten waarin het bovenste schouwelement leverbaar is.
d) Teken de middelpunten van de gaten van de uitsparingen van de beugel op de wand.

Realisatie van de bevestigingsgaten 1:

a) teken een punt op de verticale lijn op een afstand tot de kookplaat van: d =982 min.

b) Trek op het getekende punt een horizontale lijn die parallel loopt aan de kookplaat.

c) Maak twee gaten 1 in de muur met een boorpunt van ∅8 mm (Afb.2), en steek de pluggen en bevestigingsgaten in de gaten 1 (schroeven van 4,2 x 44,4).

Bevestig de schroeven en laat een ruimte van 5-6 mm vrij, die nodig is voor het vasthaken van de wasemkap. Kleine bijstellingen zijn mogelijk met de stelschroeven van de wasemkap (zie Montage van de wasemkap). De wasemkap mag een maximale uitslag hebben van 20 mm.

Montage van de wassenkapp

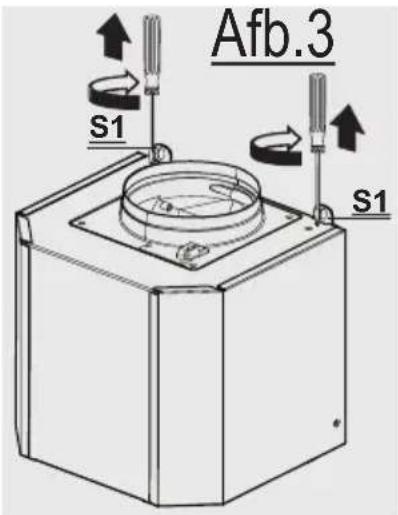

Alvorens de installatie te beginnen moeterendes steenbeggels S1 worden ingesteld, door de stelschroeven met de klok meet te draaien tot ze niet verder kunnen (Afb.3):

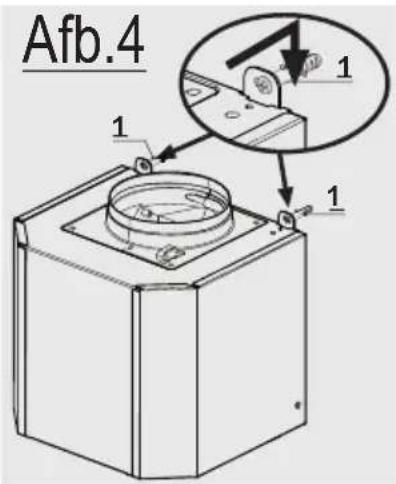

a) Haak de wasemkap vast ter hoogte van de twee schroeven 1 van 4,2 x 44,4 die tevoren aangebracht zijn (Afb.4).

b) Hang de wasemkap waterpas door de stelschroeven te draaien en span de schroeven volledig.

Aansluiting op het elektriciteitsnet en controle van de werking

- Als de elektrische aansluiting eenmaal is uitgevoerd, dient de correcte werking van de verlichting, de ontsteking van de motor en de wisseling van de snelheden te worden gecontroleerd.

- Controleer of de spanning van het elektriciteitsnet overeenstemt met de spanning die op het gegevensplaatje aan de binnenkant van de kap staat aangegeven.

- Verbind de afzuigkap met het elektriciteitsnet door een tweepolige schakelaar aan tebrengen met een opening van de contacten van ten minste 3 mm.

- Vergewis U ervan dat het elektriciteitsnet in huis een correcte aarding heeft.

Aansluiting in de afzuigende of filterende versie

Aansluiting voor afzuiging

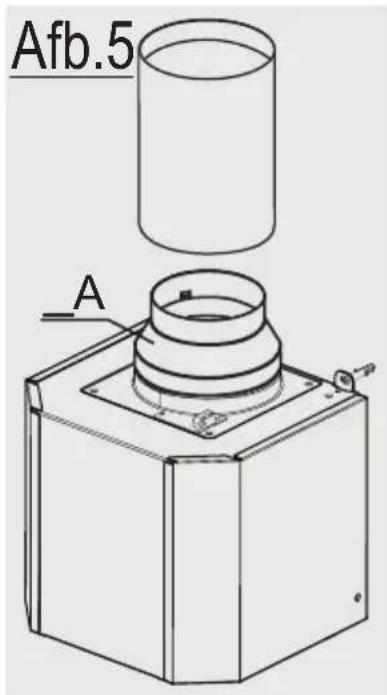

- De wasemkap kan worden verbonden met de externe leidingen door middel van een starre of buigzame leiding ∅ 120 of 150 mm, die door de installateur gekozen moet worden. Voor installatie met een leiding ∅ 120, moet de reductieflens A worden aangebracht op de uitgang van de wasemkap (Afb.5).

- Snijd de verlenging P af ter hoogte van de afvoeren 1 en 2, die in het onderdeel zitten. Verbind de verlenging P met de ronde uitgang van de afvoer, en duw hem omlaag en breng de verbinding R op dezelfde manier aan (controleren of de twee filterende verlengstukken P1 in het verbindingsstuk R zitten) op het verlengstuk P. Controleer of de hoogte van de samengemonteerde onderdelen R + P correspondeert met de hoogte van de uitgang van de schouw (Afb.6).

- Verwijder de eventuele koolstoffilters (zie de paragraaf Onderhoud).

Aansluiting voor filtening

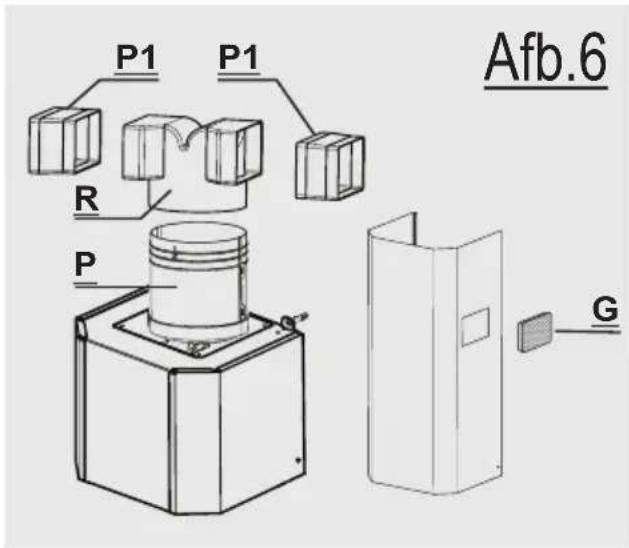

• Degefflerdeelunhtwordt teuggebeachthrin het vertrek door de twee plastic zijroosters G die op de onderste halve buis I zitten.
• Verbind het verlengstuk P met de ronde uitgang van de afvoer, duw hem omlaag en breng het verbindingsstuk R (controleren of de twee filterende verlengstukken P1 in het verbindingsstuk R zitten) op dezelfde manier aan op het verlengstuk P. Snijd het verlengstuk P af in correspondentie met de afvoeren 1 en 2 die in het verlengstuk zijn aangebracht. Controleer of de hoogte van de samengemonteerde onderdelen R + P correspondeert met de hoogte van de uitgang van de schouw (Afb.6).
• Plaats de koolstofffilters in de wasemkap (zie de paragraaf Onderhoud).

Niet de richtingsroostertjes plaatsen, dat moet pas gedaan worden nadat de schouw geïnstalleerd is.

Montage van de telescopische schouw

• Om de telescopische schouw S te monteren, moeten de zijflappen iets uit elkaar worden getrokken, achter de beugels 2 worden gehaakt en weer gesloten worden. Zet het bovenste schouwelement S vast aan de beugels 2 met de vier schroeven uit het zakje met accessoires (Afb. 7).
• Breng het onderste schouwelement I op soortgelijke manier aan tussen het bovenste schouwelement S en de wasemkap C met twee van de schroeven die te vinden zijn in het zakje met accessoires.
• Schouw met roostertjes: klik de richtingsroostertjes in de behuizingen in de staalplaat, zodat het symbool

naar boven gericht is en het symbool▶ naar voren. Bovendien moet voor de filterversie worden gecontroleerd of de roostertjes correct in het filterende verbindingsstuk R zijn aangebracht (Afb. 8).

GEBRUIK

Veiligheidsmaatregelen

• Voondel Uweltke rehigigsg of onderhoudswerkzamhredd dan ologat uit voitoren, dient U de stekker uit het stopcontact te trekken of de hoofdschakelaar uit te schakelen.
• Onderhoud het vet- en koolstofffilter stipt volgens de opgave van de fabrikant of vaker indien het gebruik langer dan vier uur per dag is.
• Doof of reduceer de vlam als de pan van het vuur wordt gehaald, maar laat de vlam nooit voluit onder een in bedrijf zijnde wasemkap staan.
• Regel de vlam zodanig, dat deze nooit onder de pan uit komt; hierdoor wordt energie bespaard en een gevaarlijke warmteconcentratie vermeden.
• Gebruik de wasemkap enkel en alleen voor het afzuigen en zuiveren van keukendampen en -geuren.

Handleiding

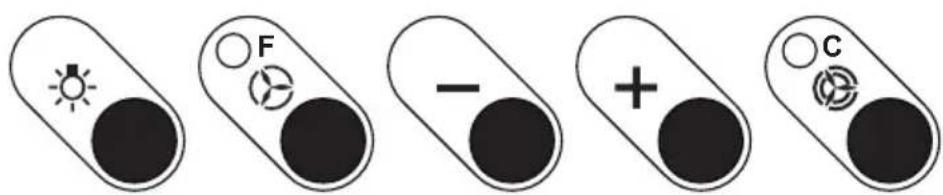

Bedieningspaneel (afb.9)

Toets T1 = Schakelt de verlichting aan en uit

Toets T2 = Schakelt de motor aan en uit

Toets T3 = Vermindert de zuigsnelheid

Toets T4 = Verhoogt de zuigsnelheid

Toets T5 = Intensieve snelheid met geprogrammeerde uitschakeling. Geschikt om de sterkste kookdampen te verwerken; schakelt automatisch 10 minuten na het aanzetten uit. Kan worden uitgeschakeld door op de toets te drukken T5.

T1 T2 T3 T4 T5

Constant onderhoud waarborgt een goede werking en een goed rendementtiimdeeloopp der tijd. Bijzondere aandachtdienttewodden besteed aan de metalen vetfilters en, alleen voor de filterkappen, aan het actieve koolstofffilter. Het apparaat is uitgerust met een systeem dat automatisch een signaal geeft wanneer er onderhoud moet worden gepleegd.

Metalen antivet-filter

- Reiniging

Deze filters moeten gewassen worden als de led Motor T2 knippert of minstens eenmaal per 2 maanden, met een gewoon huishoudelijke reinigingsmiddel; vanwege hun compacte afmeting kunnen ze ook in de vaatwasmachine worden gewassen.

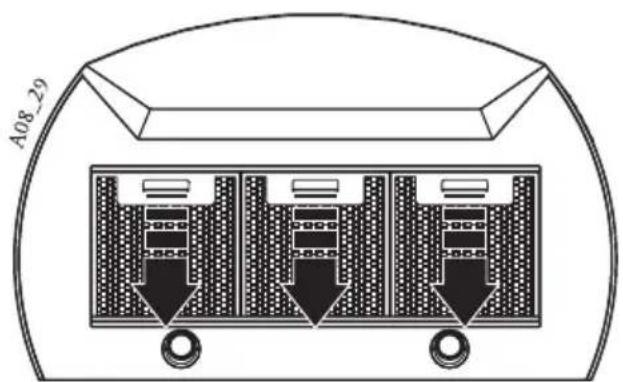

• Demonteren van de filters

Verwijder telkens één filter tegelijk, door de handgreep naar de achtterzijde van de wasemkap te duwen (afb. 10). Let er bij het terugplaatsen op dat de handgreep zichtbaar blijft.

Afb.10

- Activering van het alarmsignaal

De wasemkap is al voorbereid voor signalering van het alarm van verzadiging van de metalen vetfilters, zodat deze functie niet hoeft te worden geactiveerd.

- Reset van het alarmsignaal

Ga als volgt te werk om het alarmsignaal uit te zetten:

- Schakel de verlichting T1 en de afzuigmotor T2 uit;

- Druk gedurende T4 minstens 3 seconden op de toets Snelheid +, totdat alle leds gaan knipperen ter bevestiging. In alle gevallen wordt het alarm van verzadigde filters alleen gegeven als de afzuigmotor ingeschakeld is.

LET OP: de aangegeven tijden voor onderhoud of vervanging moeten in acht genomen worden, om mogelijk brandgevaar te vermijden als de filters verzadigd zijn met vet.

Koolstofffilter

- Werking

Het actieve koolstofffilter is alleen aanwezig in wasemkappen die geïnstalleerd zijn in de filterende opstelling, en heeft het vermogen geuren vast te houden totdat verzadiging is bereikt. Het filter kan niet worden afgewassen of worden opgewerkt, en moet worden vervangen wanneer de led Intensieve snelheidT5 knippert, of tenminste eenmaal in de 4 gebruiksmaanden. Let op: bij wasemkappen die geïnstalleerd zijn in de filteropstelling kan het gebeuren dat behalve de led Snelheid + T4 ook de led Motor T2 knippert. Deze gebeurtenis geeft aan dat behalve het actieve koolstofffilter ook het metalen vetfilter onderhoud vergt (zie paragraaf Metalen antivet-filter).

• Véevangjingg

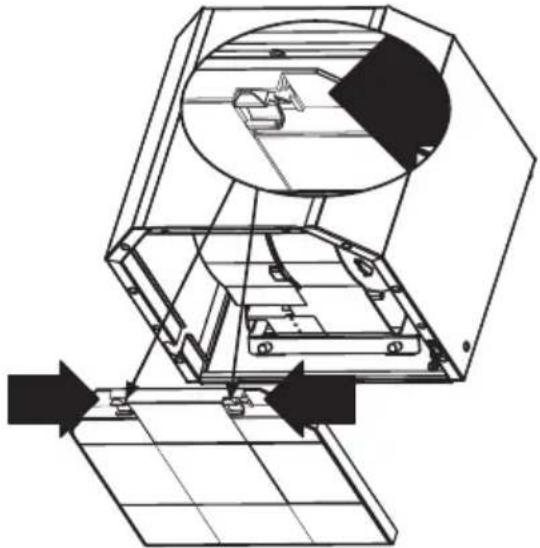

Verwijder de vetfilters (Afb.10) em verwijder het koolstofffilter van zijn bevestigingen (Afb.11).

Plaats het nieuwe koolstofffilter en de metalen vetfilters weer.

- Activering van het alarmsignaal

Bij de wasemkappen in de filterende opstelling moet de alarmsignalering van verzadigde filters als volgt worden geactiveerd:

- Schakel de verlichting T1 en de afzuigmotor uit T2;

• Houd de toets T4 minstens 10 seconden lang ingedrukt, totdat de leds gaan knipperen. In het bijzonder:

- 2 keer knipperen van de leds Alarm verzadiging actief koolstofffilter GEACTIVEERD.

- 1 keer knipperen van de leds Alarm verzadiging actief koolstofffilter GEDEACTIVEERD;

- Reset van het alarmsignaal

Ga als volgt te werk om het alarmsignaal uit te zetten:

- Druk gedurende T4 minstens 3 seconden op de toets Snelheid +, totdat de leds knipperen ter bevestiging. In alle gevallen wordt het alarm van verzadigde filters alleen gegeven als de afzuigmotor ingeschakeld is.

LET OP: de aangegeven tijden voor onderhoud of vervanging moeten in acht genomen worden, om mogelijk brandgevaar te vermijden als de filters verzadigd zijn met vet.

Verlichting

• Uitvoering met spotjes:

Model van 90 cm, 2 halogeenspotjes van 20 W.

• Vervanging (Afb.12)

Verwijder de twee schroeven waarmee de metalen ringmoer vastzit, haal het spotje uit de lamphouder door er voorzichtig aan te trekken. Om hem weer terug te plaatsen moet erop worden gelet dat de twee stiftjes correct in de openingen van de lamphouder wordt aangebracht.

Voor de normale reiniging van de wasemkap:

• Gebruik geen natte doeken of sponzen, en geen waterstralen.
• Gebruik geen oplosmiddelen of alcohol, want hierdoor zouden de gelakte oppervlakken hun glans kunnen verliezen.
• Gebruik geen schurende middelen, vooral niet op de roestvrijstalen oppervlakken.

Het wordt aangeraden een vochtige doek met een neutraal schoonmaakmiddel te gebruiken.

CE

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 72/23/EEG inzake de elektrische veiligheid en aan de Europese normen 89/336/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE-markering.
