ZH 6011 b - Afzuigkap ZANUSSI - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap (wandschouw)
Merk	Zanussi
Model	ZH 6011 b
Breedte	60 cm
Diepte	50 cm
Hoogte (min-max)	70-110 cm
Gewicht	ca. 12 kg
Voeding	230 V ~ 50 Hz
Motorvermogen	120 W
Afzuigcapaciteit	max. 350 m³/u
Geluidsniveau (max.)	62 dB(A)
Verlichting	2x 20 W halogeen
Filtertype	Aluminium vetfilter (wasbaar)
Koolstoffilter (optioneel)	Ja, voor recirculatie
Bediening	Schuifknoppen (3 standen + verlichting)
Afvoer	Buis diameter 150 mm
Kleur	Zwart (b)
Energieklasse	B
Jaarlijks energieverbruik	50 kWh
Vetfilter reinigen	Maandelijks in vaatwasser of met de hand
Koolstoffilter vervangen	Elke 3-6 maanden
Vervangingslamp	G4 halogeen 20 W
Reparatie	Reserveonderdelen beschikbaar via Zanussi

Veelgestelde vragen - ZH 6011 b ZANUSSI

Hoe installeer ik de afzuigkap correct?

Zorg dat de afvoerbuis goed is aangesloten en de kap stevig aan de muur bevestigd. Volg de montage-instructies in de gebruiksaanwijzing.

Hoe vaak moet ik het vetfilter reinigen?

Het aluminium vetfilter moet maandelijks worden gereinigd in de vaatwasser of met de hand. Een vervuild filter vermindert de afzuigprestaties.

Kan ik de afzuigkap ook zonder buitenafvoer gebruiken?

Ja, u kunt een koolstoffilter plaatsen voor recirculatie. Dit filter moet regelmatig worden vervangen.

Wat moet ik doen als de afzuigkap lawaai maakt?

Controleer of het vetfilter schoon is en of er geen voorwerpen in de motor zitten. Ook kan de afvoerbuis trillingen veroorzaken. Zet de kap op een lagere snelheid.

Hoe vervang ik de verlichting?

Schakel de stroom uit. Verwijder het lampje door het voorzichtig los te draaien. Plaats een nieuw G4 halogeenlampje van 20 W.

Welke afmetingen heeft de afzuigkap?

De breedte is 60 cm, diepte 50 cm en de hoogte is verstelbaar tussen 70 en 110 cm. Controleer de exacte maten in de handleiding.

Waarom zuigt de afzuigkap niet goed?

Controleer of het vetfilter schoon is, of de koolstoffilter (indien aanwezig) niet verzadigd is, en of de afvoerbuis niet geblokkeerd is. Kies een hogere afzuigstand.

Hoe kan ik de afzuigkap het beste schoonmaken?

Gebruik een zachte doek met een mild reinigingsmiddel. Vermijd schurende middelen. Het vetfilter kan in de vaatwasser worden gereinigd.

Wat is het energieverbruik van deze afzuigkap?

Het jaarlijks energieverbruik is circa 50 kWh. De motor heeft een vermogen van 120 W.

Waar vind ik reserveonderdelen?

Reserveonderdelen zoals filters en lampen zijn verkrijgbaar via de Zanussi klantenservice of erkende dealers.

GEBRUIKSAANWIJZING ZH 6011 b ZANUSSI

Gebruiks- aanwijzing .... 18 Onderhoud en reiniging .... 19

Antivetfilter in kunstvezel 19

Dunne antivetfilter in kunstvezel 19

Gemengde antivetfilter 19

Filter van actieve vegetale koolstof 19

Bevestiging van het frontpaneel op de frontplaat 20

Bevestiging aan de hangmeubels op zij 20

Bevestiging aan de muur 20

Dlt is een converterbare inbouwkap, die of als afzuigkap (naar buiten afgevoerde lucht) of als filtreerkap (interne circulatie) gebruikt kan worden. Het blijft evenwel mogelijk de aanvankelijke afstelling te wijzigen, zelfs na de installatie.

Gebruiks- aanwijzing

Gebruik in de versie externe afvoer (Afzuiging)

Hierbij worden de keukengeuren door middel van afvoerbuizen naar buiten afgevoerd (tekening nr. 1). Koppel de klemring aan de externe afvoer-buis, open het afzuigraster en controleer of de omschakelingsknop in de positie «AFZUIGING» staat. In de versie afzuiging heeft de dampkap geen filter met actieve vegetale koolstof nodig. Voor het openen van het afzuigraster (tekening nr. 3), de speciale zijklemmen naar het centrum van de kam duwen en tegelijkertijd het raster naar voor verplaatsen en trekken.

Gebruik in de versie interne verwerking (Filtratie)

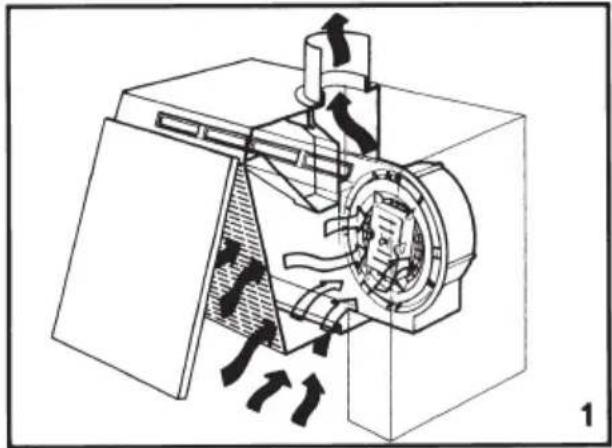

De lucht wordt, nadat deze het filter met actieve vegetale koolstof heeft doordrongen en zo gezuiverd is, terug de omgeving ingestuwd (tekening nr. 2). Open het afzuigraster en controleer of de omschakelingsknop in de positie «FILTRATIE» staat. Breng het filter met de actieve vegetale koolstof (niet geleverd bij afzuigkappen) aan op de klemdop die zich op de plastieken houder van de motor bevind.

Wenken en raadgevingen voor het gebruik Met de knoppen (tekening nr. 4) worden de bedrijfssnelheden (3), de

verlichtingsinstallatie (4) en de motorgroep van de dampkap (2), ingeschakeld. Een controlelichtje (5) geeft aan dat de kap in werking is. Een microschakelaar (1) zet de voor-gekozen bedrijfssnelheden, het stroomcircuit in resp. buiten werking bij openen resp. sluiten van het frontpaneel. Om een goed resultaat te bekomen raden wij U aan de hoogste snelheid te gebruiken in geval van een sterke concentratie van

geuren en damp, de tweede snelheid in normale constandighedene en de eerste snelheid om een zuivere lucht te bekomen met een laag verbruik van electrische energie.

Onderhoud en reiniging

Een goed onderhoud garandeerd een goede werking en een goed rendement. De wijze waarop het antivetfilter moet worden onderhouden variëert naargelang het type van filter en worden hier dan ook gespecifiërd weergegeven:

Antivetfilter in kunstvezel

(dikte 8/10 mm)

Eèn maal per maand in lauw water en reinigingsmiddel wassen zonder wringen. Het filter goed laten drogen voor u het terug monteert. Vervangen na 6 wasbeurten.

Wordt om de 3 maanden vervangen. Opgepast!

Deze filter mag niet gewassen noch opnieuw gebruikt worden.

Gemengde antivetfilter

(dunne filter in kunstvezel + filter in metaal) De dunne filter in kunstvezel wordt om de drie maanden vervangen en mag niet

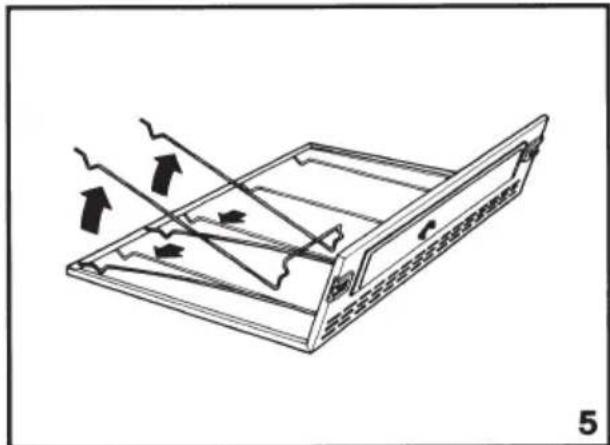

gewassen noch opnieuw gebruikt worden. Het filter in metaal wordt één maal per maand gewassen, in lauw water en reinigingsmiddel, en mag niet geplooid worden. Het filter laten drogen voor U het terug monteert. Het is aangeraden vòor de reiniging en de vervanging van de filters, de vermelde instructies te volgen om brandgevaar te vermijden. Om het antivetfilter te verwijderen moet U het afzuigraster openen en de filterklemmen in metaaldraad verwijderen (tekening nr. 5).

Filter van actieve vegetale koolstof

(enkel bijgeleverd voor Filtratiedampkappen)

Heeft als functie de geuren in de lucht die haar doordringen op te slorpen en hoeft niet gewassen te worden, maar gaat wel om de drie maanden vervangen. Om het filter te vervangen, het afzuig-raster openen en de verbruikte filter verwijderen door de klemdop los te schroeven (tekening nr. 6). Om de verlichtingslampen te vervangen het afzuigraster openen en de lampen losschroeven. Gebruik lampen van hetzelfde type en met hetzelfde vermogen.

BELANGRIJK

De electrische installatie is voorzien van een aard-ing volgens de internationale veiligheidsnormen. De veiligheidsafstand tussen de kookplaten en de dampkap bedraagt 65 cm. Hou de frituurketels in het oog wanneer U deze gebruikt: overhitte olie is licht ontvlambaar. Flambeer niet onder de dampkap. De kap mag niet worden aangesloten aan afvoer-installaties van verbrandingsafval (stoomketels, centrale verwarming, boilers enz...). Ga voor U de stroomverbinding tot stand brengt na of de netspanning overeenstemt

met de spamming aangeduid opphet platie met de technische gegeveensbinnenindde dampkap. Schakel voor U tot eender welke reiniging of onderhoudsoperatie overgaat, de kap uit door de stekker uit het stopcontact te trekken of door de centrale electriciteitsschakelaar uit te schakelen.

Bevestiging van het

frontpaneel op de frontplaat

(tekening nr. 7)

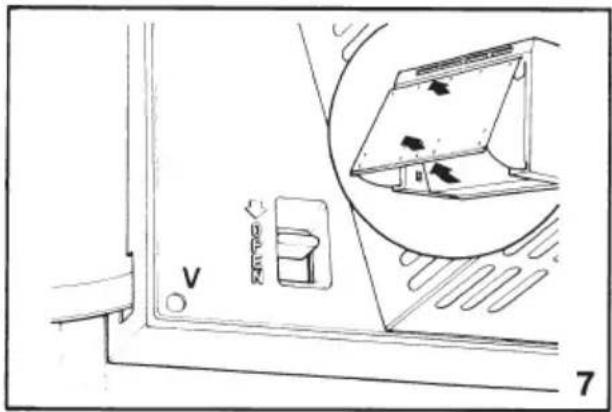

De frontplaat van de afzuigkap afhalen door ze naar voor te trekken en tegelijkertijd de klem die zich links van de dampkap bevindt, te deblokkeren. Doorboor het paneel, gebruik makend van de speciale boormal, plaats de frontplaat op het houten paneel en bevestig deze met behulp van de bijgeleverde schroeven diam. 3,9 x 13 mm. Monteer de frontplaat terug op de dampkap. Let erop dat de geleidingen goed komen te zitten. De schuifbeweging van de frontplaat kan geregeld worden door middel van de twee schroeven V die zich aan de binnenzijde bevinden.

Bevestiging aan de

hangmeubels op zij

(tekening nr. 8)

Doorboor de hangmeubels, gebruik makend van de speciale boormal. Verwijder de frontplaat van de afzuigkap en het raster. Bevestig de dampkap aan de hangmeubels met de schroeven, diam. 3,5 x 16 mm, die in de kit zijn bijgeleverd. Schroef deze schroeven vast vanuit de binnenzijde van de kap.

Bevestiging aan de muur

(tekening nr. 9-10)

Doorboor de muur, gebruik makend van de speciale boormal, plaats de pluggen in de gaten, bevestig de twee houders met de vier schroeven en hang de dampkap aan de houders. Pluggen, houders en schroeven zijn in de kit bijgeleverd. De dampkap is aan de achterste hoek voorzien van twee verlengbare steunen, die samen met het zich daaronder bevindende haakse element, gelijkschakeling met de andere meubels bemogelijkt.

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 72/23/EEG inzake de elektrische veiligheid en aan de Europese normen 89/336/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE-markering.
