GEBRUIKSAANWIJZING Glider DCT100 Flow Fitness

Alle rechten voorbehouden. Niets uit deze gebruiksaanwijzing mag worden gebruikt of gereproduceerd in welke vorm of op welke wijze dan ook zonder voorgaande schriftelijke toestemming van Flow Fitness B.V.

1. Belangrijke informatie 3

1.1 Gezondheid 3
1.2 Veiligheid 3

2. Introductie 5

2.1 Inhoud verpakking 5
2.2 Belangrijke onderdelen 8
2.3 Specifications 8

3. Fitness 9

3.1 Trainen op hartslag 9
3.2 Warming up & cooling down 11

4. Gebruik 12

4.1 Montage 12
4.2 Bediening computer 18
4.3 Onderhoud 22

5. Algemene informatie 23

5.1 Trainingsschema's 23
5.2 Exploded view en onderdelenlijst 27
5.3 Garantievoorwaarden 29

6. Garantiekaart 30

1.1 Gezondheid

Belangrijk: lees eerst deze handleiding en volg de instructies nauwkeurig op voordat u de Glider DCT100 gaat gebruiken.

• Raadpleeg een deskundige om het trainingsniveau te bepalen dat voor u het beste geschikt is.
• Indien u tijdens het trainen last krijgt van duizeligheid, misselijkheid of ander lichamelijk ongemak, stop dan direct met trainen en raadpleeg een arts.
• Houd tijdens het trainen uw hartslag in de gaten en stop onmiddellijk bij afwijkende waarden.
• Wij adviseren u warming up en cooling down oefeningen te doen gedurende vijf tot tien minuten voor en na gebruik van de crosstrainer. Zo kan uw hartslag geleidelijk toe- en afnemen en voorkomt u spierpijn.

1.2 Veiligheid

• Gebruik de crosstrainer alleen op de manier, zoals beschreven in deze handleiding.
• Controleer voor gebruik of de crosstrainer juist functioneert. In geval van storing of defect stoppen met trainen en direct contact opnemen met uw dealer.
• Gebruik de crosstrainer nooit als deze defect is.
• Deze crosstrainer is alleen bedoeld voor thuisgebruik en dient op een vlakke ondergrond te staan.
• De crosstrainer mag door maximaal één persoon tegelijk worden gebruikt.
• Het apparaat is geschikt voor personen met een lichaamsgewicht tot 140 kilo.
• Zorg ervoor dat er altijd minimaal één meter vrije ruimte in alle richtingen rondom het apparaat is wanneer u aan het trainen bent.
• Steek geen voorwerpen in openingen van het apparaat.
• Houd kinderen en huisdieren uit de buurt van het apparaat.

• Personen met een handicap moeten medische goedkeuring hebben en begeleiding krijgen bij gebruik van de crosstrainer.

• Plaats geen handen en voeten onder de crosstrainer.

• Houd nooit uw adem in tijdens het trainen. Uw ademhaling moet op een normaal tempo zijn, afhankelijk van de intensiviteit van uw training.
• Begin uw trainingsprogramma langzaam en bouw dit geleidelijk op.
• Draag altijd geschikte kleding wanneer u aan het trainen bent. Draag geen te wijde kleding, die tussen bewegende delen van de crosstrainer kan komen.
• Gebruik voor het verplaatsen van de crosstrainer altijd daarvoor geschikte tiltechnieken om rugklachten te voorkomen.
• Controleer regelmatig of schroeven en bouten goed vastzitten en draai ze zonodig aan.
• De eigenaar van dit apparaat is er verantwoordelijk voor dat alle gebruikers op de hoogte zijn van de waarschuwingen en voorschriften zoals vermeld in deze gebruiksaanwijzing.
• De Glider DCT100 is bedoeld voor gebruik in een schone, droge omgeving. Opslag in koude en/ of vochtige ruimtes zou tot problemen in de crosstrainer kunnen leiden.
• De Glider DCT100 is niet geschikt voor therapeutische ondersteuning en/ of het professioneel gebruik ervan in de fysiotherapie.

WAARSCHUWING

laat uw conditie controleren door een arts voordat u begint met trainen. Dit is extra belangrijk voor personen ouder dan 35 jaar of personen met gezondheidsproblemen. Lees alle instructies voor gebruik. Flow Fitness is niet verantwoordelijkheid voor persoonlijk letsel of schade aan bezittingen veroorzaakt door gebruik van dit product.

De Glider DCT100 is niet geschikt voor verhuur of gebruik in een commerciële of institutionele omgeving.

Dank u voor de aanschaf van de Flow Fitness Glider DCT100 Crosstrainer. Met de Glider DCT100 heeft u een hoogwaardig trainingsapparaat in huis gehaald.

Met de Glider DCT100 heeft u de mogelijkheid verschillende trainingswaarden in te stellen om zo uw doel te bereiken. De hartslag wordt door de hand sensoren of door een hartslagband geregistreerd. Doordat het 8 trainingsniveaus bevat, is het mogelijk om zeer nauwkeurig en op eenvoudige wijze de ideale weerstand in te stellen. Door het stille en soepele remsysteem is de Glider DCT100 een prima apparaat voor thuisgebruik

Het magnetische remprincipe van de Glider DCT100 is manueel instelbaar geeft een soepele en gelijkmatige weerstand voor een prettige training.

Tevens heeft deze crosstrainer een moderne vormgeving en een eenvoudig te bedienen computer.

In deze handleiding staat alle informatie die nodig is voor het gebruiken en bedienen van de crosstrainer. Tevens bevat deze handleiding tips en adviezen over hoe u het beste kunt trainen.

Wij adviseren u voor gebruik van de Glider DCT100 eerst deze handleiding aandachtig te lezen, zodat het product optimaal en veilig kan worden gebruikt.

Flow Fitness wenst u veel succes en plezier met trainen.

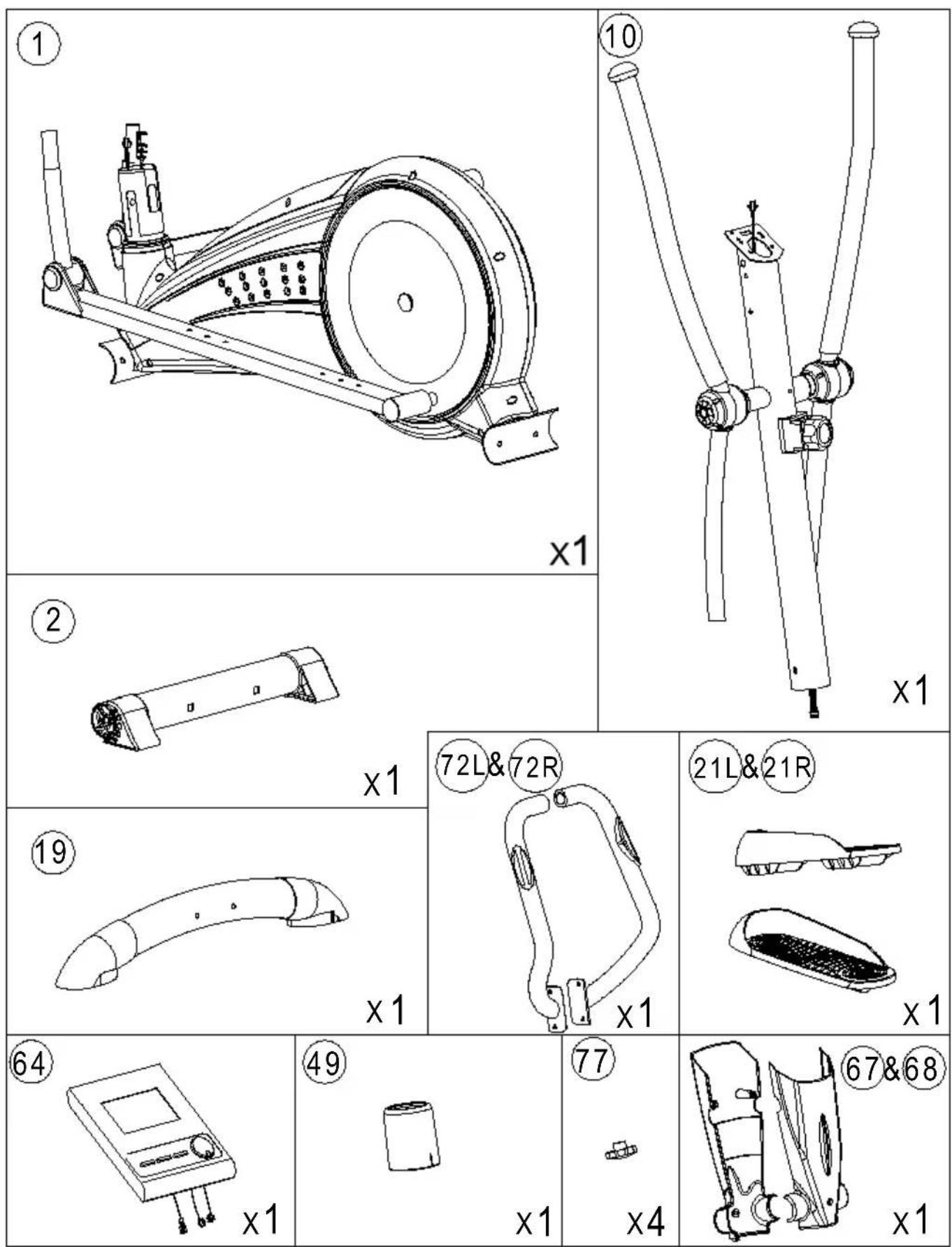

2.1 Inhoud verpakking

Part nr. Beschrijving Aantal

1 Hoofdframe 1

2 Voorpoot 1

10 Monitor Hoofdstang 1

19 Achterpoot 1

49 Hoofdframe Afsluitkap 1

64 Monitor 1

67 Monitor Bevestiging Bracket Achter 1

68 Monitor Bevestiging Bracket Voor 1

72L Vaste Handgreep Links 1

72R Vaste Handgreep Rechts 1

77 Voet Platform Bevestiging Knop 4

2. Introductie

2. Introductie

Part nr. Beschrijving Aantal

3 Slotbout M8 x 90 2

6 Ring 22×8.5×1.5 18

7 Veerring M8 x 2 14

8 Dopmoer M8 4

9 Inbusbout M8 x 20 8

14 Inbusbout M8 x 95 2

17 Inbusbout M8 x 100 2

18 Borgmoer M8 2

20 Slotbout M6 x 45 4

73 Ring 14×6.5×0.8 4

90 Schroef M5 x 10 2

91 Schroef ST4 x 15 2

Combisleutel 1

Inbussleutel 1

Alle onderdelen die nodig zijn om de Glider Walk DCT100 te kunnen assembleren zijn in een verpakking samengevoegd.

3	M8*1.25*90L	x2	6	D22*D8.5*1.5T	x18	7	D15.4*D8.2*2T	x14
14	M8*1.25*95L	x2	8	M8*1.25*15L	x4	9	M8*1.25*20L	x8
17	M8*1.25*100L	x2	20	M6*1*45L	x4	73	D14*D6.5*0.8T	x4
18	M8*1.25*8T	x2	90	M5*0.8*10L	x2	91	ST4*15L	x2
x1 x1

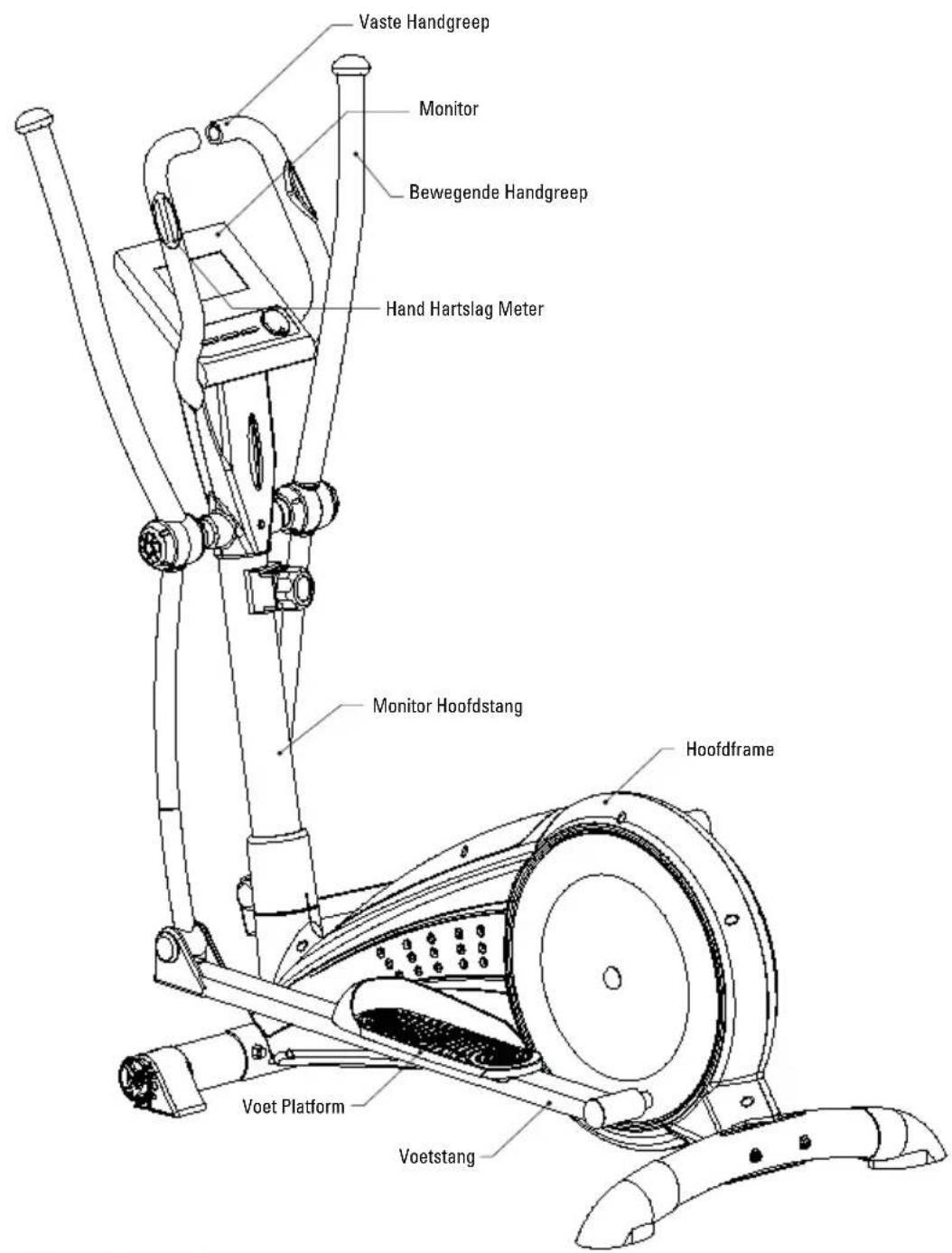

2.2 Belangrijke onderdelen

2.3 Specifications

Lengte: 130 ~cm

Hoogte: 163 cm

Breedte: 78 cm

Gewicht: 55,5 kg

Wat is fitness? In het algemeen is een fitnessoefening te omschrijven als een activiteit die er voor zorgt dat uw hart meer zuurstof via het bloed van uw longen naar uw spieren pompt. Hoe zwaarder de training, hoe meer brandstof (zuurstof) de spieren nodig hebben en hoe harder het hart moet werken om zuurstofrijk bloed naar de spieren te pompen. Als u in een goede conditie bent, kan uw hart met elke hartslag meer bloed pompen. Het hart hoeft dan niet zo vaak te pompen om de noodzakelijke zuurstof naar uw spieren te transporteren. Uw rusthartslag en hartslag bij inspanning gaan omlaag.

3.1 Trainen op hartslag

Bij het trainen is het dus belangrijk om uw hartslag in de gaten te houden. De hoogte van uw hartslag is namelijk bepalend voor het resultaat van de training. Wat voor u de beste hartslag is om op te trainen, hangt ten eerste af van uw leeftijd. Aan de hand daarvan is uw maximum hartslag te bepalen. Ten tweede hangt de optimale hartslag af van uw trainingsdoel. Als uw trainingsdoel is om gewicht te verliezen dan kunt u het beste op 60% van uw maximale hartslag trainen. Wanneer uw trainingsdoel is om de conditie te verbeteren dan is dat 85% van uw maximale hartslag.

Het lichaam slaat namelijk energie op in twee vormen; koolhydraten en vetten. Bij een inspanning gebruiken we een combinatie van deze twee energievoorraden. Wanneer de inspanningsintensiteit hoog is, kiest het lichaam grotendeels voor snel verbrandbare energie, te weten koolhydraten. Aangezien hiervan maar een beperkte hoeveelheid is, zal dit slechts korte tijd worden volgehouden. Bij trainingen op lage intensiteit zal het lichaam grotendeels kiezen voor een langdurige energievoorraad te weten vet. Aangezien dit in grote hoeveelheden in het lichaam is opgeslagen, is dit langer vol te houden.

Hieronder is een schema weergegeven waarin u kunt aflezen wat voor u de beste hartslag is om mee te trainen. In dit schema is per leeftijdscategorie een hartslaggebied aangegeven waarbinnen uw hartslag moet liggen tijdens de training. In de middelste kolom staan de waarden vermeld die u moet aanhouden als u gewicht wilt verliezen. Indien u uw conditie wilt verbeteren dient u de waarden in de rechterkolom aan te houden.

Leeftijd Gewicht verliezen (slagen per minuut) 60%	Conditie verbeteren (slagen per minuut) 85%
20 - 24 120 - 118 170 - 167
25 - 29 117 - 115 166 - 163
30 - 34 114 - 112 162 - 158
35 - 39 111 - 109 157 - 154
40 - 44 108 - 106 153 - 150
45 - 49 105 - 103 149 - 145
50 - 54 102 - 100 144 - 141
55 - 59 99 - 97 140 - 137
60 en ouder 96 - 94 136 - 133

De beste manier om te beginnen met trainen is per persoon verschillend. Als u ongetraind bent of overgewicht heeft, moet u rustig beginnen en uw trainingsarbeid geleidelijk opvoeren.

In het laatste hoofdstuk van deze gebruiksaanwijzing (zie: 5. Algemene informatie) staan verschillende trainingsschema's weergegeven. Deze schema's kunt u gebruiken bij het bereiken van uw trainingsdoel. Het programma is verdeeld in twee fasen. De eerste fase bestaat uit zes weken en is een goede richtlijn voor beginners of personen die sinds lange tijd weer gaan trainen. Gedurende deze fase wordt de intensiteit van de training langzaam opgebouwd. Na zes weken begint de tweede fase. U kunt dan kiezen voor een trainingsschema om gewicht te verliezen of om uw conditie te verbeteren.

Op www.flowfitness.nl kunt u berekenen of u vooruitgang boekt

3.2 Warming up en cooling down

Een goed trainingsprogramma begint met een warming up en eindigt met een cooling down. Hiermee kunnen spierpijn en blessures worden voorkomen. Hieronder vindt u een aantal geschikte oefeningen.

Head Roll

Kantel uw hoofd naar rechts. Hou dit één tel vast, zodat u de linkerkant van uw nek licht voelt trekken. Doe dezelfde beweging naar links, naar voren en naar achteren. Herhaal dit twee tot drie keer.

Toe Touch

Buig langzaam voorover met ontspannen armen en rug. Doe dit zover u kunt en houd dit tien seconden vast. Herhaal dit twee tot drie keer.

Shoulder Lift

Til uw rechterschouder op en draai deze tweemaal met de klok mee. Doe dit vervolgens tweemaal tegen de klok in. Ontspan en doe dezelfde oefening met de linkerschouder. Herhaal dit drie tot vier keer.

Calf Stretch

Plaats twee handen tegen een muur. Zet één been schuin naar achteren met uw voet plat op de grond. Buig uw voorste been en leun tegen de muur. Houd uw achterste been recht, zodat uw onderbeen gestrekt wordt. Houd dit vijf seconden vast en herhaal dit vervolgens met uw andere been. Doe dit twee of drie keer.

Side Stretch

Steek uw beide armen in de lucht en rek met uw rechterarm zo hoog als u kunt. Buig naar links, zodat uw rechterzijde wordt gestrekt. Houd dit gedurende één seconde vast. Ontspan en doe vervolgens dezelfde beweging met uw linker arm. Herhaal dit drie tot vier keer.

Inner Thigh Stretch

Ga op de grond zitten en buig uw benen. Zorg dat uw voetzolen tegen elkaar aan komen te liggen. Houd uw rug recht en buig voorover over uw voeten. Hierdoor worden de spieren aan de binnenzijde van uw bovenbenen gespannen. Houd dit gedurende vijf seconden vast, ontspan en herhaal dit drie of vier keer.

Hamstring Stretch

Ga op de vloer zitten met uw rechterbeen gestrekt en plaats uw linkervoet plat tegen de binnenkant van uw rechter bovenbeen. Buig voorover richting uw rechtervoet en houd dit gedurende tien seconden vast. Ontspan en doe dit vervolgens met uw linkerbeen gestrekt. Herhaal dit twee tot drie keer.

4.1 Montage

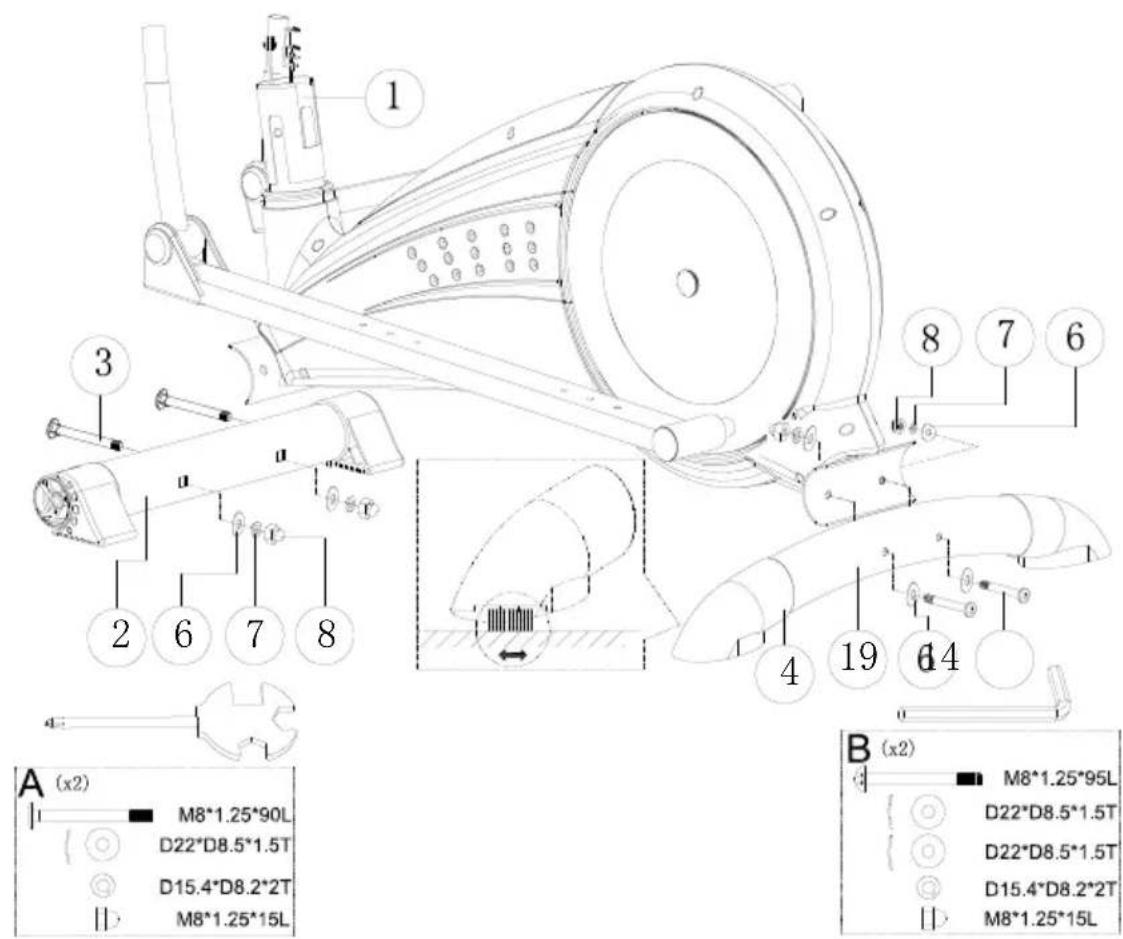

1. a. Verbind het Hoofdframe (1) met de Voorpoot (2) door middel van de Slotbouten (3), Sluitringen (6), Veerringen (7) en Dopmoeren (8). Zie fig. A. Draai deze goed vast.
   b. Verbind het Hoofdframe (1) met de Achterpoot (19) door middel van de Inbusbouten (14), Sluitringen (6), Veerringen (7) en Dopmoeren (8). Zie fig. B. Draai deze goed vast.

4. Gebruik

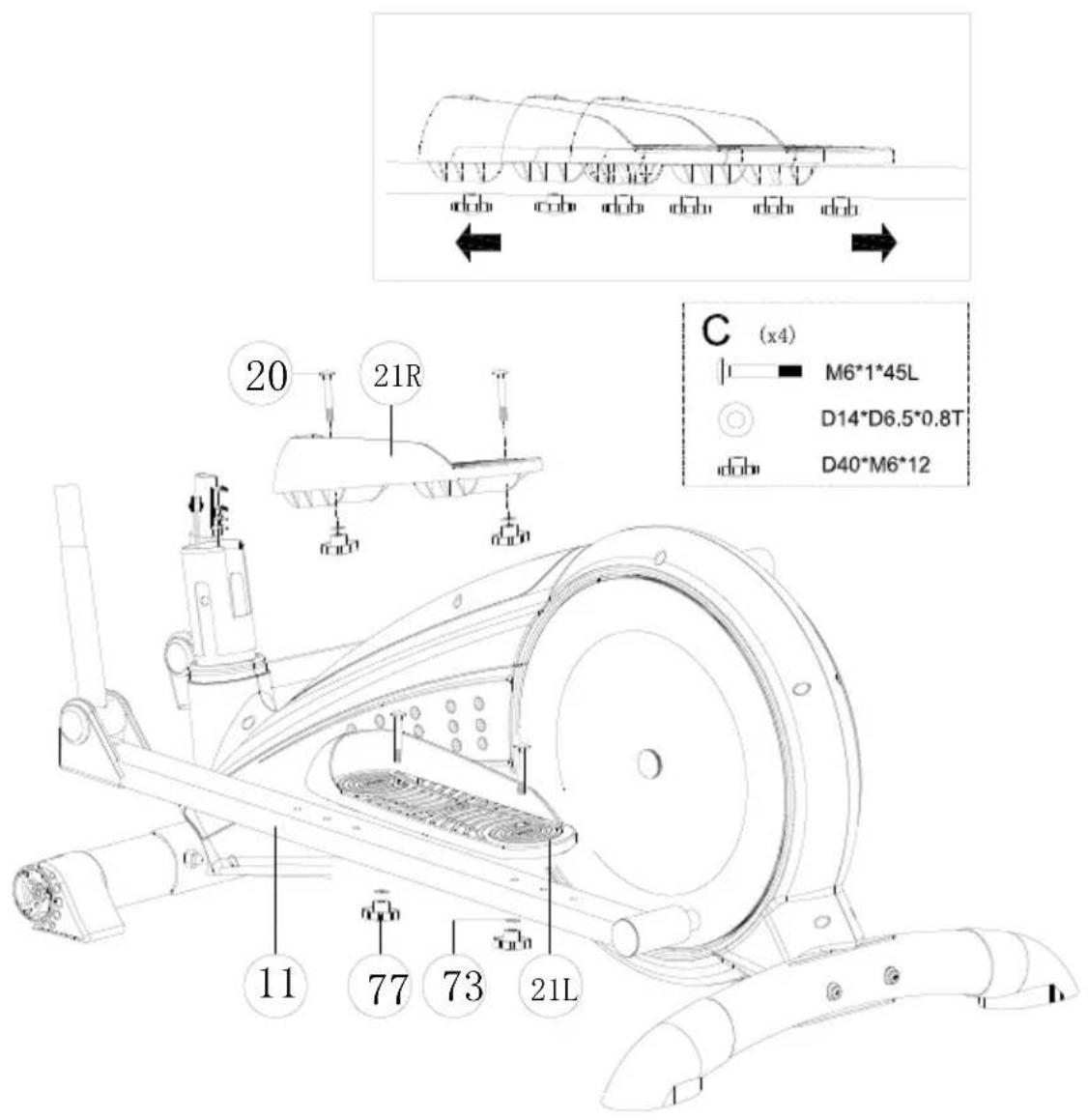

1. Monteer de Voetplatformen (21L & 21R), op de linker- en rechter Voetstang (11) door middel van Ringen (73), Voet Platform Bevestiging Knop (77) en de Slotbouten (20). Zie fig. C.

De Voetplatformen kunnen in 3 verschillende posities bevestigd worden.

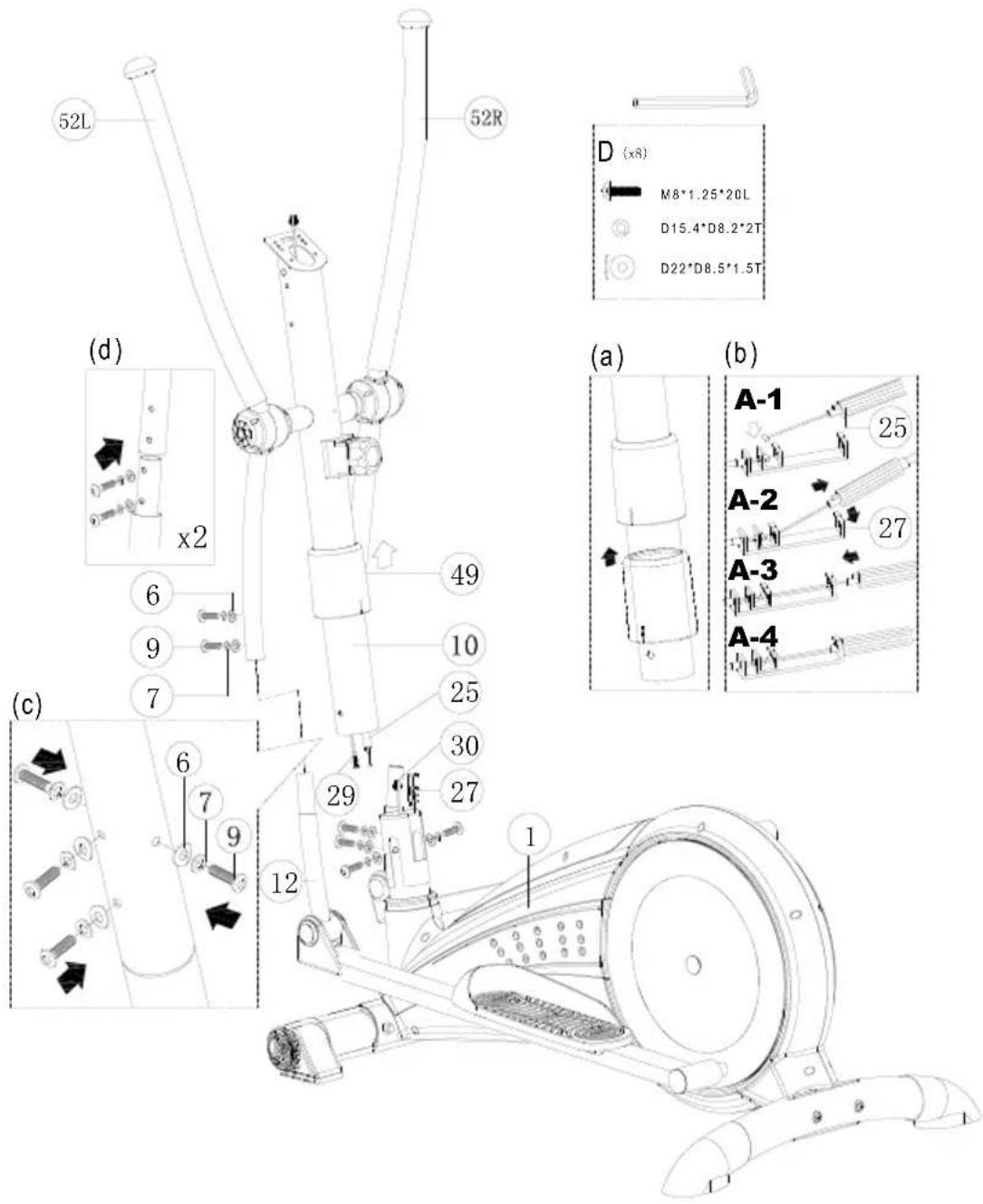

1. a. Schuif de Hoofdframe Afsluitkap (49) over de Monitor Hoofdstang (10) zoals afgebeeld in fig. (a)

b. Verbind de Afstelkabel Boven (25) aan de Afstelkabel Beneden (27) zoals afgebeeld in fig. (b) en verbind de Communicatiekabel Boven (29) met de Communicatiekabel Beneden (30).

c. Bevestig de Monitor Hoofdstang (10) aan het Hoofdframe (1) door middel van Sluitringen (6), Veerringen (7) en Inbusbouten (9) zoals afgebeeld in fig. (c)

d. Bevestig de Bewegende Handgrepen (52L & 52R) aan de Ondersteuningsbuis Bewegende Stang (12) door middel van Sluitringen (6), Veerringen (7) en Inbusbouten (9) zoals afgebeeld in fig. (d)

4. Gebruik

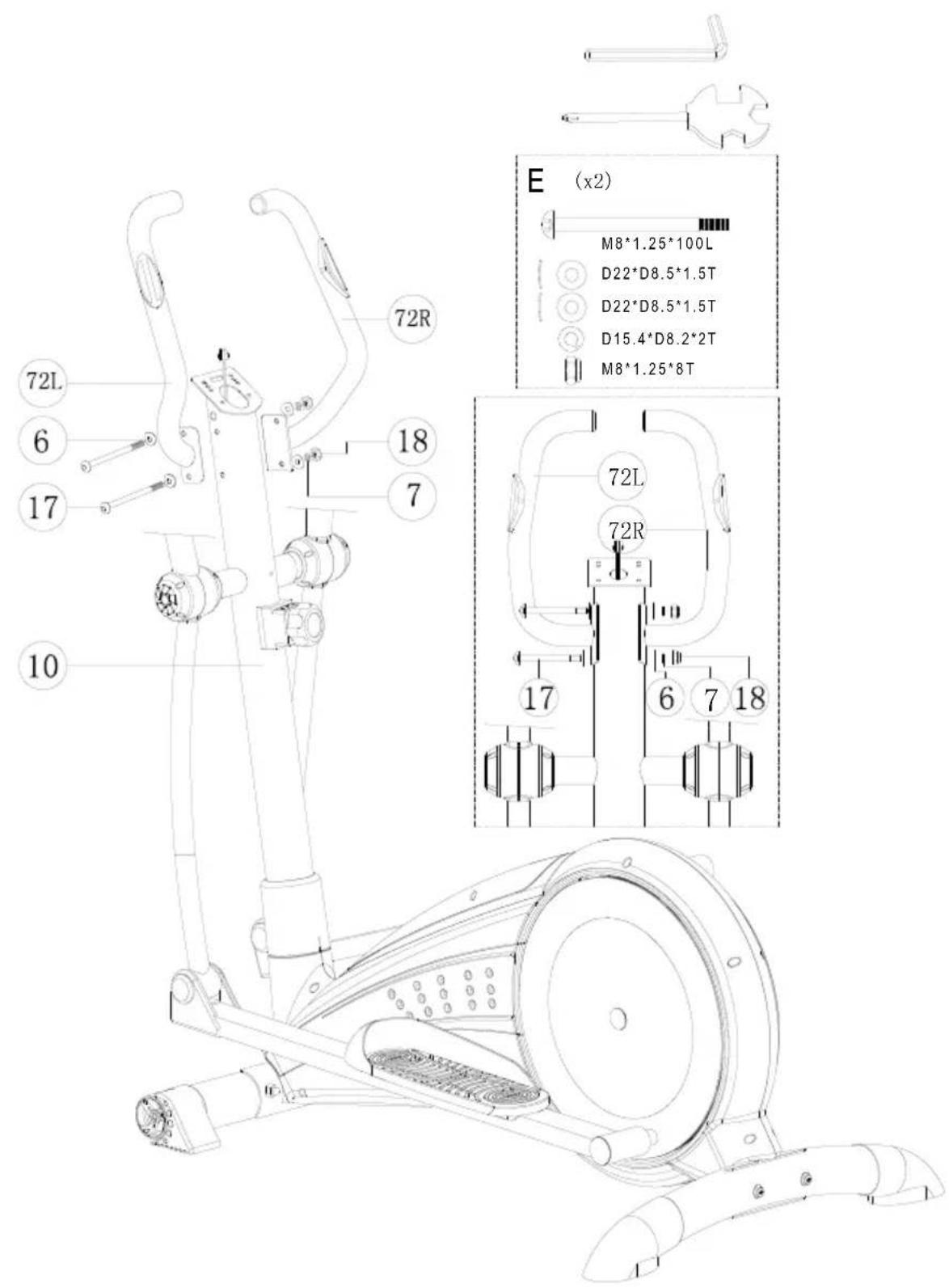

1. Bevestig de Vaste Handgrepen (72L & 72R) aan de Monitor Hoofdstang (10) door middel van Sluitringen (6), Veerringen (7), Inbusbouten (17) en Borgmoeren (18).

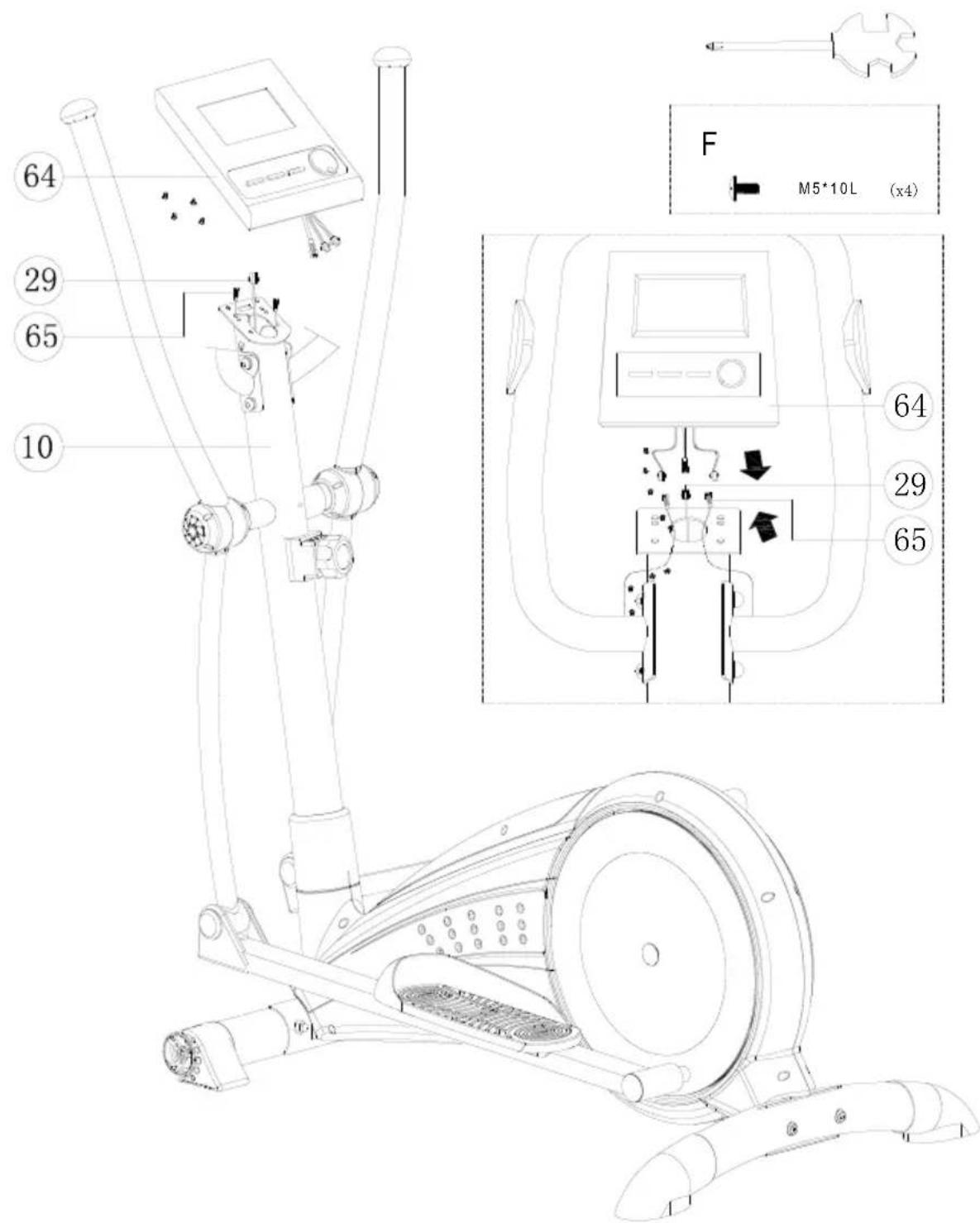

1. a. Bevestig de Communicatiekabel Boven (29) en de Hand Hartslag Meter Kabel (65) aan de Monitor (64).

b. Bevestig de Monitor (64) aan de Monitor Hoofdstang (10) met de schroeven die in de achterzijde van de Monitor zijn voorgemonteerd.

4. Gebruik

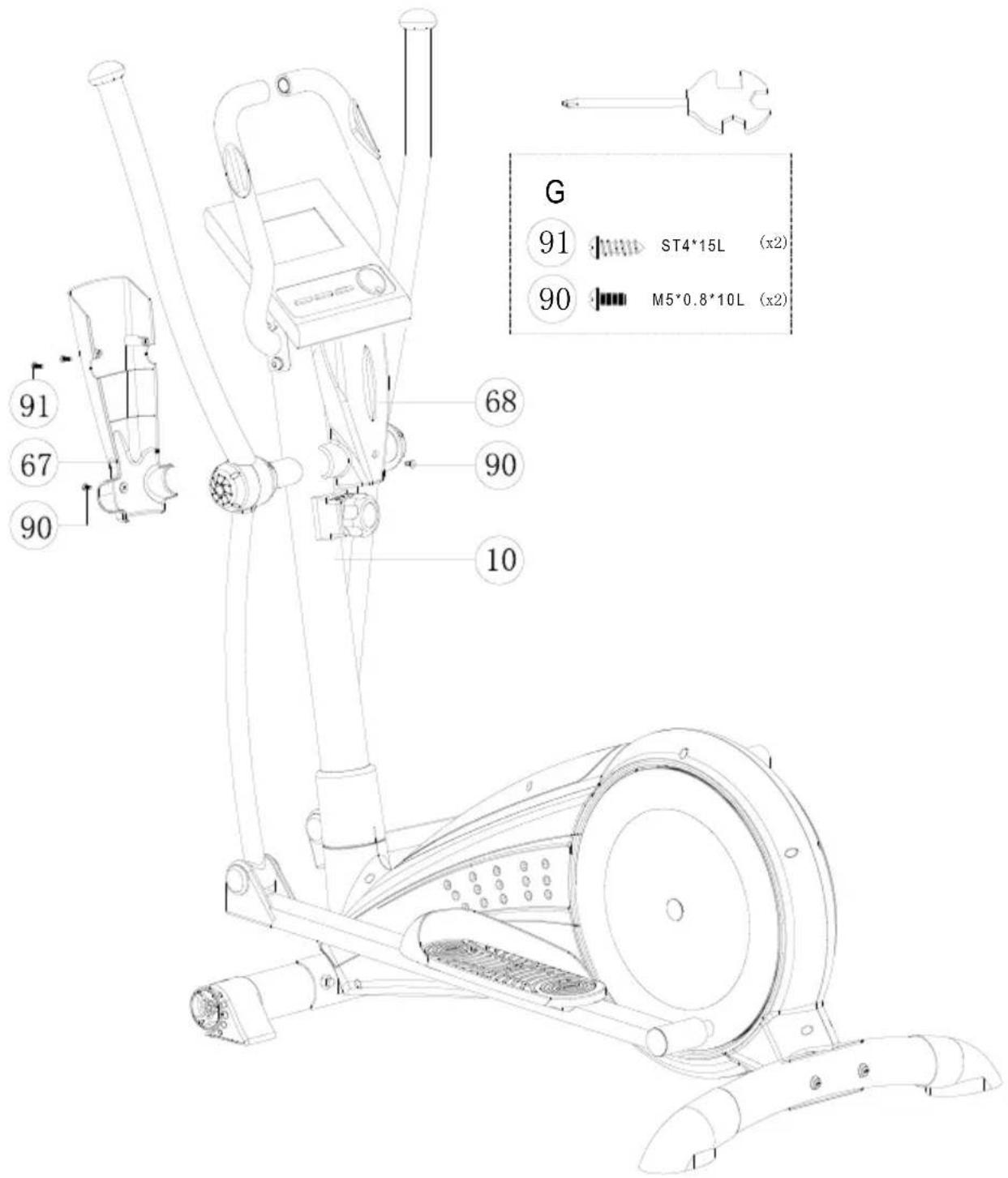

1. Bevestig de Monitor Bevestiging Bracket Achter (67) en de Monitor Bevestiging Bracket Voor (68) aan de Monitor Hoofdstang (10) door middel van Schroeven (90) en Schroeven (91).

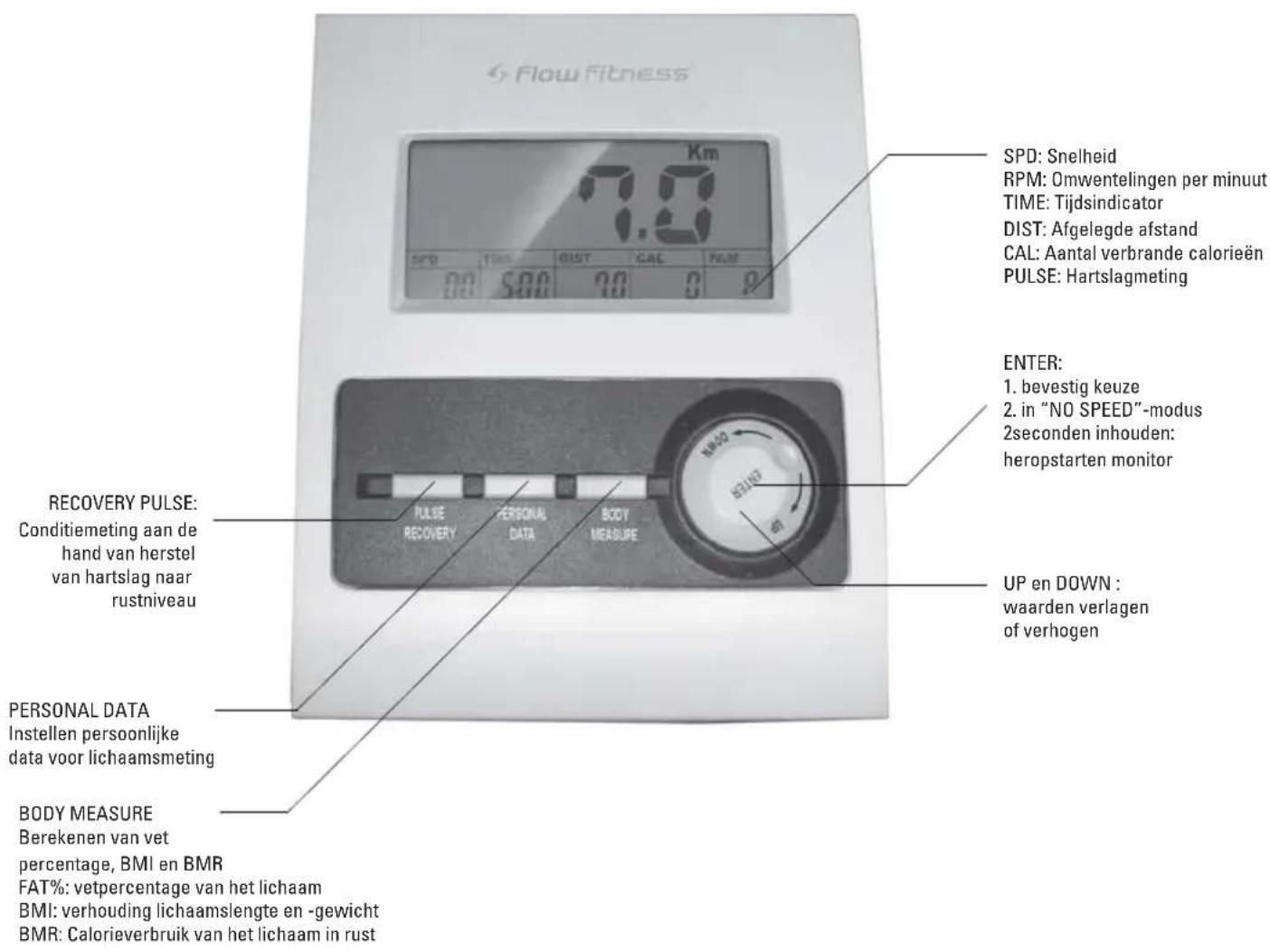

Uw trainingscomputer start automatisch wanneer u begint met trainen. Het is ook mogelijk de computer te activeren door op één van de functietoetsen te drukken. Om energie te besparen, schakelt de computer in stand-by mode wanneer deze langer dan 4 minuten niet wordt gebruikt.

Het eerste gebruik

Alvorens de training te beginnen, kunt u het beste eerst uw persoonlijke data invoeren.

Druk op Body Fat en voer de volgende gegevens in: sexe, leeftijd, lengte en gewicht.

Zolang de batterij niet uit de Monitor wordt gehaald, onthoud deze uw gegevens.

Als de crosstrainer 4 minuten niet gebruikt wordt, gaat de monitor over naar

"Clock"-modus. Met Enter wisselt de monitor van de weergave van tijd naar de weergave van de temperatuur. Bij het gedurende 2 seconden inhouden van Enter kunt u met behulp van UP en DOWN draaiknop de tijd en/of alarm wijzigen. Bevestig met Enter

De Glider DCT100 is klaar voor gebruik en u kunt beginnen met de training. Hiervoor heeft u twee opties:

Optie 1 U kunt direct beginnen met trainen, in dat geval telt de computer automatisch af van 5 minuten.

Optie 2 Mocht u bepaalde instellingen willen aanpassen, zoals tijd, afstand, calorieverbruik, lees dan verder.

Om een training te starten is het niet nodig alle waarden in te stellen. Navigeer door het menu door op Enter te drukken. De waarden; tijd, leeftijd, afstand, calorieverbruik, gewicht, lengte en geslacht kunt u door middel van de UP en DOWN draaiknop instellen. Met Enter bevestigt u deze waarde en zal de volgende in te stellen waarde gaan knipperen. De waarden die u niet instelt, blijven ongewijzigd.

Body Measure

Nadat u bij "Personal Data" uw gegevens heeft ingevoerd, kunt u met behulp van "Body Measure" een meting van het lichaam uitvoeren. De resultaten worden weergegeven in:

BMR: Calorieverbruik van het lichaam in rust

BMI waarden

0 -19 te licht

19 - 25 gezond gewicht

25 - 30 te zwaar

31 - 50 veel te zwaar

FAT%

Normaalwaarden voor mannen

Leeftijd (in jaren) Vetpercentage (in %)

17 - 29 15,0

30 - 39 17,5

40 - 49 20,0

50+ 20,0

Normaalwaarden voor vrouwen

Leeftijd (in jaren) Vetpercentage (in %)

17 - 29 25,0

30 - 39 27,5

40 - 49 30,0

50+ 30,0

Weerstand selectie

Stel de gewenste weerstand in met behulp van de draaiknop op de Monitor Hoofdstang

Trainingsduur

In het TIME-venster laat de computer de verstreken tijd van de oefening zien. De computer telt op tot 99 minuten en 59 seconden. Gebruik de UP en DOWN draaiknop om een bepaalde tijd in te stellen. De computer telt dan af van de opgegeven waarde naar 0. Als 0 bereikt is, geeft de computer een piepsignaal.

Snelheid

In het SPEED-venster laat de computer uw snelheid zien in kilometer per uur. Indien de computer geen input signaal krijgt komt er NO SPEED in het venster te staan.

Afstand

In het DISTANCE-venster laat de computer de afgelegde afstand zien met een maximum van 99,9 kilometer.

Verbrande calorieën

In het CALORIES-venster laat de computer het aantal verbrande calorieën zien.

Leeftijd

De computer is in te stellen op leeftijden van 10 tot 99 jaar. Indien u geen leeftijd invoert, stelt de computer zich automatisch in op een leeftijd van 35 jaar.

Tijdens de training wordt automatisch de scan functie geactiveerd, die ervoor zorgt dat er verschillende waarden na elkaar worden weergegeven. Indien u een onderstaande waarde wil laten verschijnen, kunt u de Enter toets gebruiken.

RPM - aantal omwentelingen per minuut

SPEED - snelheid

DIS - afstand

CAL - calorieverbruik

Body Measure

Nadat u bij "Personal Data" uw gegevens heeft ingevoerd, kunt u met behulp van "Body Measure" een meting van het lichaam uitvoeren. De resultaten worden weergegeven in:

BMR: Calorieverbruik van het lichaam in rust

BMI waarden

0 -19 te licht

19 - 25 gezond gewicht

25 - 30 te zwaar

31 - 50 veel te zwaar

FAT%

Normaalwaarden voor mannen

Leeftijd (in jaren) Vetpercentage (in %)

17 - 29	15,0
30 - 39	17,5
40 - 49	20,0
50+	20,0

Normaalwaarden voor vrouwen

Leeftijd (in jaren) Vetpercentage (in %)

17 - 29	25,0
30 - 39	27,5
40 - 49	30,0
50+	30,0

Hartslag herstel modus

Deze modus dient ervoor uw hartslag te reguleren en weer terug te brengen naar rustniveau. Op ieder moment van de training kan de "Pulse Recovery" toets worden ingedrukt. Vervolgens begint de klok 60 seconden af te tellen. Na deze minuut toont het computer de huidige hartslag met in het weerstandsvenster F1-F6. Het is nu mogelijk om de status van uw conditie af te lezen. De conditieniveaus zijn als volgt ingedeeld:

1.0 : Zeer goed

1.0<F<2.0 : Goed

2.0<F<3.0 : Boven gemiddeld

3.0<F<4.0 : Gemiddeld

4.0<F<6 : Slecht

6 : Heel slecht

Op dit moment kunt u op een willekeurige toets drukken om terug te keren naar het normale programma.

4.3 Onderhoud

De metalen en kunststof onderdelen van de crosstrainer zijn met standaard schoonmaakmiddelen te reinigen. Zorg er echter wel voor dat alle onderdelen goed droog zijn, voordat deze weer worden gebruikt.

Flow Fitness adviseert om eens in de zes weken de bouten en moeren van de scharnierpunten te controleren en indien nodig aan te draaien. Gebruik hiervoor het bij het product aangeleverde gereedschap.

Tevens is het van belang om eens in de drie maanden de scharnierpunten opnieuw in te vetten.

Om onnodige slijtage te voorkomen, moet de crosstrainer uitsluitend binnenshuis en in een droge omgeving worden gebruikt.

5.1 Trainingsschema's

Introductie trainingsschema.

Trainingsschema week 1 en 2

Train op 60% van uw maximale hartslag.Maximaal 3 keer per week.

Warming up 5 - 10 minuten.Train 4 minuten.Rust 1 minuut.Train 2 minuten.1 minuut rustig bewegen.Cooling down 5 minuten.

Trainingsschema week 3 en 4

Train op 60% van uw maximale hartslag (programma 7).Maximaal 4 keer per week.

Warming up 5 - 10 minuten.Train 5 minuten.Rust 1 minuut.Train 3 minuten.1 minuut rustig bewegen.Cooling down 5 minuten.

Trainingsschema week 5 en 6

Train op 60% van uw maximale hartslag.Maximaal 5 keer per week.

Warming up 5 - 10 minuten.Train 6 minuten.Rust 1 minuut.Train 4 minuten.3 minuten rustig bewegen.Cooling down 5 minuten.

Na het volbrengen van het zes weken durende introductie trainingsschema, kunt u een keuze maken uit de vervolgtrainingen. U kunt kiezen tussen een trainingsschema om gewicht te verliezen of een trainingsschema om conditie te verbeteren. Beide trainingsschema's staan weergeven op de volgende pagina's.

5. Algemene informatie

Trainingsschema om conditie te verbeteren

(vervolg op introductie trainingsschema)

Trainingsschema week 7 en 8

Train op 85% van uw maximale hartslag.Maximaal 6 keer per week.

Warming up 5 - 10 minuten.Train 7 minuten.Rust 1 minuut.Train 5 minuten.1 minuut rustig bewegen.Cooling down 5 minuten.

Trainingsschema week 9 en verder

Train op 85% van uw maximale hartslag.Maximaal 6 keer per week.

Warming up 5 - 10 minuten.Train 10 minuten.Rust 1 minuut.Train 10 minuten.Herhaal training 1 a 2 keer.1 minuut rustig bewegen.Cooling down 5 minuten.

Trainingsschema om gewicht te verliezen

(vervolg op introductie trainingsschema)

Trainingsschema week 7 en 8

Train op 60% van uw maximale hartslag.Maximaal 6 keer per week.

Warming up 5 - 10 minuten.Train 7 minuten.Rust 1 minuut.Train 5 minuten.1 minuut rustig bewegen.Cooling down 5 minuten.

Trainingsschema week 9 en verder

Train op 60% van uw maximale hartslag.Maximaal 6 keer per week.

Warming up 5 - 10 minuten.Train 10 minuten.Rust 1 minuut.Herhaal training 2 a 3 keer.1 minuut rustig bewegen.Cooling down 5 minuten.

Ga naar www.flowfitness.nl en controleer uw vooruitgang.

5. Algemene informatie

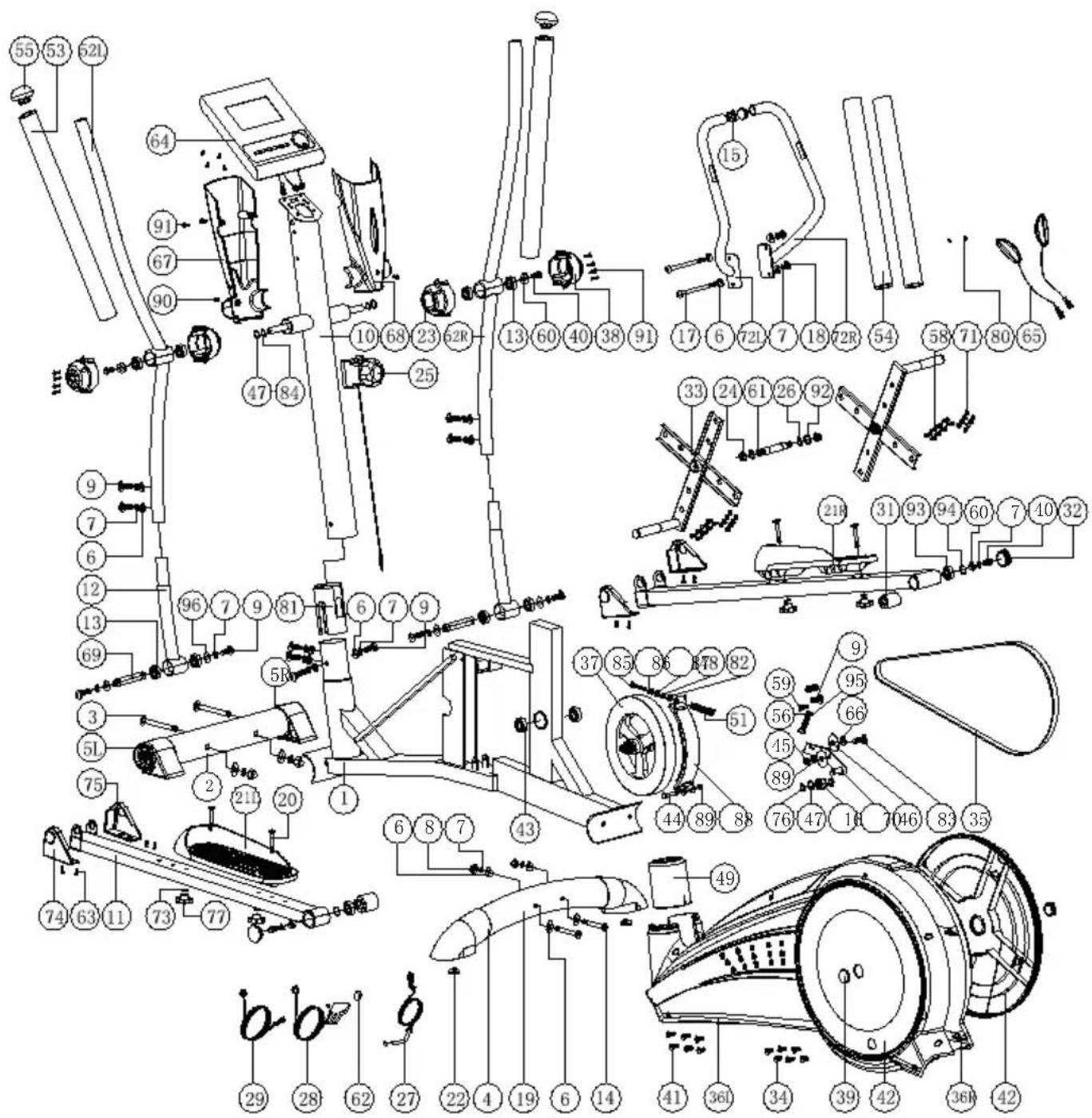

5.2 Exploded view + onderdelenlijst

Nr. Onderdeel Aantal Nr. Onderdeel Aantal

1 Hoofdframe 148 Ring ø13 x ø6.5 x 1 1

2 Voorpoot 149 Hoofdframe Afsluitkap 1

3 Slotbout M8 x 90 2 51 Veer 1

4 Achterpoot Kap 2 52L Bewegende Handgreep Links 1

5L Voorpoot Afdekkap Links 1 52R

5R Voorpoot Afdekkap Rechts 1 53

6 Sluitring 18 54 HDR Foamgrip ø23 x 5.0 x 530 2

7 Veerring M8 x 2 14+6 55 Stang Afdekkap 2

8 Dopmoer M8 4 56 Veer 1

9 Inbusbout M8 x 20 13 58

10 Monitor Hoofdstang 1 59

11 Voetstang 260 Ring ø21 x ø8.5 x 1.5 4

12 Ondersteuningsbuis Bewegende Stang 2 61

13 Lager 99502ZZ 8 62

14 Inbusbout M8 x 95 2 63 Schroef ST3.5 x 15 8

15 Handgreep Afdekkap 264 Monitor 1

16 Tussenwiel 1 65

17 Inbusbout M8 x 100 2 66 Ring ø25 x ø8.5 x 2 5

18 Borgmoer M8 2 67

19 Achterpoot 1 68

20 Slotbout M6 x 45 4 69 Voetstang As 2

29 Communicatiekabel Boven 179 Schroef ST4.2 x 20 4

30 Communicatiekabel Beneden 180 Schroef ST4 x 15

31 Roterende Plaat Afdekkap 281 Binnenbuis 1

32 Bout Afdekkap 282 Borgmoer M6

33 Frame Roterende Plaat 2 83

34 Schroef ST4 x 20 7 84

35 Snaar 1 85

36L Snaar Afdekkap Links 1 86

36R Snaar Afdekkap Rechts 187 Kunststof Ring ø6.0 x ø19.0 x 1.5 1

37 Vliegwiel 1 88

38 Handvat Kap Buitenzijde 2 89

39 Roterende Plaat afdekkap 2 90

40 Bout M8 x 20 4 91

41 Schroef ST4.2 x 20 8 92

42 Roterende Plaat 2

43 Lager 2203-2RS 2

44 Bout M8 x 52 1

45 Borgmoer M8 2

46 Kunststof Ring 2

47 Vlakke Tandveerring 1

Hand Hartslag Meter met Kabel 2

Monitor Bevestiging Bracket Achter 1

Monitor Bevestiging Bracket Voor 1

Tussenwiel Bevestiging Plaat 1

Ring M6 16

Vaste Handgreep Links 1

Vaste Handgreep Rechts 1

Ring 14×6.5×0.8 4

Bout M5 x 10 4

Voet Platform Bevestiging Knop 4

2

1

Inbus Bout M8 x 25 1

C-Ring S-16 2

Bout M6 x 65 1

Moer M6 1

Magneet Beugel 1

Moer M8 1

Schroef M5 x 10 2

Schroef ST4 x 15 2+8

Vlakke Tandveerring ø27 x ø21 x 0.3 2

5.3 Garantievoorwaarden

Flow Fitness verleent de consument een garantie op deze crosstrainer van 36 maanden waarvan de laatste 12 maanden alleen op onderdelen, te rekenen vanaf de datum van aankoop. Als bewijs hiervoor geldt de aankoopfactuur en de ingevulde en opgestuurde garantiekaart. Binnen de garantietermijn zal Flow Fitness alle gebreken, die het gevolg zijn van materiaal- en/of productiefouten, naar eigen inzicht repareren of vervangen. Indien het product defect is, neem dan contact op met de fitnessdealer bij wie u het product heeft gekocht en meld het defect.

De garantie vervalt wanneer:

er gebreken zijn ontstaan aan het product door onjuiste montage van het toestel dan wel wanneer er sprake is van het niet juist opvolgen van instructies zoals beschreven in deze handleiding,

reparaties aan het product zijn verricht door anderen dan door Flow Fitness aangewezen personen of zonder haar schriftelijke toestemming,

het product naar het oordeel van Flow Fitness is verwaarloosd dan wel onvoorzichtig en/of ondeskundig is gebruikt, behandeld en/of onderhouden, en/of sprake is van normale slijtage,

het product op andere wijze is gebruikt dan in deze gebruiksaanwijzing is beschreven,

het product onder andere omstandigheden is gebruikt dan in deze gebruiksaanwijzing is beschreven,

defecten zijn ontstaan door overige factoren van buitenaf.

De garantietermijn wordt niet verlengd of vernieuwd door uitvoering van garantiewerkzaamheden, met dien verstande dat de garantie op uitgevoerde werkzaamheden drie maanden bedraagt.

Flow Fitness®

GARANTIEKAART

Flow Fitness verleent een garantie op de Glider DCT100 Crosstrainer van 36 maanden waarvan de laatste 12 maanden alleen op onderdelen te rekenen vanaf de datum van aankoop. Als bewijs hiervoor geldt de aankoopfactuur en deze ingevulde garantiekaart. Stuur deze tezamen binnen een maand op naar het adres op achterzijde.

Binnen de garantietermijn zal Flow Fitness alle gebreken, die het gevolg zijn van materiaal- en/of productiefouten, naar eigen inzicht repareren of vervangen. Indien het product defect is, neem dan contact op met de fitnessdealer bij wie u het product heeft gekocht en meld het defect.

De garantie vervalt wanneer:

- reparaties aan het product zijn verricht door anderen dan door Flow Fitness aangewezen personen of zonder haar schriftelijke toestemming,

- het product naar het oordeel van Flow Fitness is verwaarloosd dan wel onvoorzichtig en/of ondeskundig is gebruikt, behandeld en/of onderhouden, en/of sprake is van normale slijtage, - het product op andere wijze is gebruikt dan in deze gebruiksaanwijzing is beschreven, - het product onder andere omstandigheden is gebruikt dan in de gebruiksaanwijzing is beschreven, - defecten zijn ontstaan door overige factoren van buitenaf.

De garantietermijn wordt niet verlengd of vernieuwd door uitvoering van garantiewerkzaamheden, met dien verstande dat de garantie op uitgevoerde werkzaamheden drie maanden bedraagt. De Glider DCT100 Crosstrainer is niet geschikt voor verhuur of gebruik in een commerciële of institutionele omgeving.

achternaam
voornaam
adres
postcode en plaatsnaam
email adres
serie nummer
datum van aankoop
fitness dealer
email adres ____ serie nummer ____
datum van aankoop
achternaam ____ email adres ____ voornaam ____ serie nummer ____ adres ____ datum van aankoop ____ postcode en plaatsnaam ____ fitness dealer ____
achternaam ____ email adres ____ voornaam ____ serie nummer ____ adres ____ datum van aankoop ____ postcode en plaatsnaam ____ fitness dealer ____

Flow Fitness®

Glider DCT100 Crosstrainer

Flow Fitness BV

postbus 37012

1030 AA Amsterdam

Nederland

frankeren

voldoende

graag
