Type product	Draadloze luidspreker
Merk	Devine
Model	Onyx 6
Afmetingen (B x H x D)	25 x 15 x 10 cm
Gewicht	1,5 kg
Voeding	Oplaadbare lithium-ion batterij, 7,4V 2600 mAh
Oplaadtijd	Ongeveer 4 uur
Speelduur	Tot 12 uur bij gemiddeld volume
Vermogen	30 W (2 x 15 W)
Frequentiebereik	60 Hz - 20 kHz
Connectiviteit	Bluetooth 5.0, AUX-ingang 3,5 mm
Bluetooth-bereik	Tot 10 meter
Bediening	Knoppen op het apparaat: aan/uit, volume, volgende/vorige, play/pauze, koppelen
Materiaal	Kunststof met rubberen basis
Waterbestendigheid	IPX5 (spatwaterdicht)
Ondersteunde audioformaten	MP3, AAC, WAV
Handsfree functie	Ja, ingebouwde microfoon
Onderhoud en reiniging	Veeg met een zachte, droge doek. Gebruik geen agressieve reinigingsmiddelen.
Veiligheid	Gebruik alleen meegeleverde adapter. Bescherm tegen vallen en waterschade.
Repareerbaarheid	Neem contact op met Devine service. Batterij kan worden vervangen door een professional.

Veelgestelde vragen - Onyx 6 Devine

Hoe koppel ik de Onyx 6 met mijn telefoon?

Zet de luidspreker aan (houd de aan/uit-knop ingedrukt). Activeer Bluetooth op uw telefoon en selecteer 'Devine Onyx 6' in de lijst met beschikbare apparaten. De luidspreker geeft een geluidssignaal wanneer de koppeling slaagt.

Hoe laad ik de batterij op?

Sluit de meegeleverde USB-C-kabel aan op de laadpoort aan de achterzijde van de luidspreker en de andere kant op een USB-voeding (5V/2A). Het rode lampje brandt tijdens het laden en wordt groen wanneer de batterij vol is.

Wat moet ik doen als de luidspreker geen geluid geeft?

Controleer of het volume hoog genoeg staat op zowel de luidspreker als het afgespeelde apparaat. Zorg dat de Bluetooth-verbinding actief is of probeer een bekabelde AUX-verbinding. Reset de luidspreker door hem uit en weer aan te zetten.

Kan ik de Onyx 6 gebruiken tijdens het opladen?

Ja, u kunt de luidspreker gebruiken terwijl deze aan de lader ligt. De geluidskwaliteit kan echter iets afnemen tijdens het laden.

Is de luidspreker waterdicht?

De Onyx 6 heeft een IPX5-certificering, wat betekent dat hij spatwaterdicht is. U kunt hem gebruiken bij lichte regen of in de buurt van water, maar dompel hem niet onder.

Hoe kan ik de luidspreker schoonmaken?

Gebruik een zachte, licht vochtige doek om het oppervlak schoon te vegen. Vermijd schoonmaakmiddelen met alcohol of bleekmiddel. Zorg ervoor dat er geen vocht in de poorten of openingen komt.

Waarom wordt de luidspreker niet gevonden tijdens het koppelen?

Zorg dat de luidspreker in de koppelingsmodus staat (het Bluetooth-lampje knippert snel). Zet Bluetooth op uw apparaat uit en weer aan. Houd de luidspreker binnen een bereik van 1 meter. Verwijder eerdere koppelingen uit de lijst en probeer opnieuw.

Kan ik twee Onyx 6 luidsprekers koppelen voor stereo?

Ja, met de TWS-functie (True Wireless Stereo) kunt u twee Onyx 6 luidsprekers draadloos aan elkaar koppelen. Zet beide aan en druk op de Bluetooth-knop op één luidspreker om de koppeling te starten. Volg de instructies in de handleiding.

Wat is de maximale afstand voor Bluetooth?

Het Bluetooth-bereik is tot 10 meter in open ruimte. Muren en obstakels kunnen het bereik verminderen. Houd de verbinding stabiel door de luidspreker en het apparaat dicht bij elkaar te houden.

Hoe reset ik de Onyx 6 naar fabrieksinstellingen?

Houd de knoppen 'Volume +' en 'Aan/uit' tegelijkertijd ongeveer 5 seconden ingedrukt tot u een pieptoon hoort. De luidspreker wordt uitgeschakeld. Zet hem weer aan; alle opgeslagen koppelingen zijn gewist.

GEBRUIKSAANWIJZING Onyx 6 Devine

Hartelijk dank voor het aanschaffen van deze Devine Onyx passieve luidspreker. Voordat u de doos en de meegeleverde onderdelen uitpakt, raden wij u aan deze gebruiksaanwijzing te lezen om bekend te raken met de functies die dit apparaat te bieden heeft. Controleer bij het uitpakken van de doos of alle genoemde onderdelen en accessoires meegeleverd zijn. Indien het product niet goed functioneert of als u problemen ontdekt tijdens het gebruik ervan, ontkoppel het apparaat dan van zijn bron en contacteer uw dealer voor meer informatie en hulp.

Inhoud doos:

Inspectie van het apparaat en de meegeleverde accessoires

Indien u vermoedt dat het apparaat of één van de meegeleverde onderdelen beschadigd of defect geraakt zijn tijdens het transport, neem dan direct contact op met uw dealer.

Opmerking: Illustraties die in deze gebruiksaanwijzing getoond worden kunnen licht afwijken van het geleverde product.

Verrijn Stuartweg 18

4462 GE Goes

Nederland

Stuur geen producten direct naar dit correspondentie-adres.

Indien u een product wilt aanbieden ter reparatie of voor een terugbetaling, neem dan contact op met uw

dealer voor een RMA-aanvraag (Return Merchandise Authorisation).

Veiligheidsinstructies

WAARSCHUWING!

Houd dit apparaat vrij van vocht, water en regen om de kans op gevaarlijke elektrische schokken te voorkomen!

ledere persoon die betrokken is bij de installatie, bediening en het onderhoud van dit apparaat moet:

- gekwalificeerd zijn

- bevoegd zijn

- de instructies van deze gebruiksaanwijzing volgen

- er zeker van zijn dat er geen schade aan het apparaat of de meegeleverde accessoires ontstaan is.

Wanneer dit toch het geval lijkt te zijn, contacteer dan uw dealer voor meer informatie

- er voor zorgen dat het apparaat in goede staat verkeert en veilig te gebruiken is. Volg de instructies en houd u aan de voorschriften zoals omschreven in deze gebruiksaanwijzing

Schade veroorzaakt door ondeugdelijk gebruik en/of modificaties aan het apparaat, wordt niet door de garantie gedekt.

Dit apparaat bevat geen onderdelen die door de gebruiker gerepareerd of vervangen dienen te worden. Dit apparaat moet door gekwalificeerd technisch personeel onderhouden en gerepareerd worden indien nodig.

Belangrijke informatie met betrekking tot veiligheid en gezondheid:

• Verwijder geen labels of stickers die op het apparaat aangebracht zijn
• Laat geen kabels rondslingeren
• Het apparaat dient niet door de gebruiker geopend te worden en er dient geen hard- of software gemodificeerd te worden
• De ingangen van het apparaat dienen niet met een groter signaal gevoed te worden dan noodzakelijk om optimale prestaties te behalen
• Het apparaat dient alleen binnen gebruikt te worden, contact met water, regen of vocht dient te allen tijde voorkomen te worden. Plaats geen objecten gevuld met vloeistof bovenop het apparaat.
• Vermijd de aanwezigheid van nabije vlammen of andere hittebronnen, plaats dit apparaat niet in de buurt van ontvlambare vloeistoffen, gassen of objecten.
• Koppel dit apparaat af wanneer het langere tijd niet gebruikt gaat worden, wanneer onderhoud noodzakelijk is of indien het product schoongemaakt moet worden
• Trek niet aan de kabel om een connector te ontkoppelen van zijn aansluiting, dit kan namelijk schade veroorzaken
• Gebruik geen andere soort kabels dan voorgeschreven in deze handleiding. Gebruik geen beschadigde of niet-functionerende kabels. Contacteer uw dealer wanneer de meegeleverde of noodzakelijke kabels niet goed met dit apparaat werken.
• Wanneer het apparaat blootgesteld is aan behoorlijke temperatuurverschillen (bijvoorbeeld door transport van een koude buitenomgeving naar een warme binnenomgeving), mag het apparaat niet ingeschakeld worden totdat het op kamertemperatuur is. Dit is nodig omdat vocht kan ontstaan in het apparaat wat zou kunnen leiden tot een gevaarlijke elektrische schok.

Richtlijnen en gebruik van het apparaat:

• Dit apparaat is bedoeld voor gebruik binnenshuis, door volwassenen.
• Dit apparaat is niet geschikt voor gebruik door kinderen en moet altijd door een volwassene bediend worden.

• Dit apparaat mag enkel in een geschikte omgeving gebruikt worden waarbij geen schade aan het apparaat kan ontstaan. Gebruik het apparaat niet in vochtige of stoffige omgevingen zoals:

• binnenzwembaden waar chloor gebruikt wordt

• stranden, waar zand en zout aanwezig zijn
• buiten

- binnen in ruimtes waar intense hittebronnen aanwezig zijn of waar de temperatuur niveaus bereikt die oncomfortabel zijn voor een mens

• Voorkom inslag en botsingen tijdens gebruik en transport. Vervoer het apparaat niet terwijl het in gebruik is. Vermijd brute kracht tijdens de installatie en bediening van het apparaat.
• De gebruiker dient zich vertrouwd te maken met de functies van het apparaat voordat gebruik ervan plaatsvindt.
• Indien het apparaat niet gebruikt wordt zoals omschreven in deze gebruiksaanwijzing, kan schade of zelfs letsel veroorzaakt worden. Devine kan niet aansprakelijk gesteld worden voor eventuele schade of letsel, veroorzaakt door verkeerd gebruik van dit product.

Opslag en transport:

• Dit product is ontwikkeld voor mobiel gebruik. Het apparaat kan los vervoerd worden, mits goed beschermd tegen stoten en schokken.
• Dit apparaat is niet ontworpen voor permanent (24/7) gebruik. Door het apparaat af en toe uit te schakelen wordt de verwachte levensduur van het apparaat niet aangetast. Koppel het apparaat los of schakel het uit wanneer het niet actief gebruikt wordt.
• Wanneer het apparaat langere tijd niet gebruikt gaat worden, dient het losgekoppeld te worden en kan het opgeborgen worden in een stofvrije omgeving.
• Stel het apparaat niet bloot aan extreme temperatuurverschillen.

Behuizing:

• Inspecteer de behuizing van het apparaat frequent en altijd voordat het gebruikt wordt. Grote deuken en scheuren, alsmede missende schroeven dienen vermeden te worden. Gebruik het apparaat niet als de behuizing niet in goede staat verkeert.
  Contacteer uw dealer of een gekwalificeerd technicus indien u twijfels heeft over de staat waarin het apparaat verkeert.
• Controleer het apparaat en de schroeven op corrosie. Corrosie mag niet voorkomen op dit apparaat. Contacteer uw dealer of een gekwalificeerd technicus wanneer toch corrosie op schroeven aangetroffen is. Elke aansluiting voor voeding of signaal dient goed gemonteerd en vast te zitten. Gebruik het apparaat niet wanneer aansluitingen op het apparaat niet goed vast zitten.
• Voorkom de opbouw van stof en vuiligheid. Maak het apparaat eens per maand schoon door het apparaat te ontkoppelen en met een droge of licht vochtige doek schoon te maken. Wanneer het apparaat vaak gebruikt wordt, dient de schoonmaak-interval verhoogd te worden.

Symboolverklaring:

	WEEE: Draag er zorg voor dat dit apparaat op de juiste manier afgevoerd wordt. Dit product maakt deel uit van de WEEE richtlijn - de Waste Electrical and Electronic Equipment richtlijn. De eisen in deze richtlijn hebben betrekking op alle fabrikanten en producenten van elektronische apparatuur in de EU. Gooi dit product niet weg met het normale huisvuil. Contacteer uw lokale overheid voor meer informatie over het recyclen en afvoeren van dit product in uw regio. Door dit product op de juiste manier te recyclen na gebruik, kunnen we er samen voor zorgen dat we kunnen blijven genieten van dit type producten en daarbij ons milieu zoveel mogelijk beschermen tegen vervuiling.
	CE: Het CE logo geeft aan dat dit product voldoet aan de Europese richtlijnen en normen waar dit product zich wettelijk aan dient te conformeren.
	Enkel binnenshuis gebruiken: Dit product is ontworpen om enkel binnenshuis gebruikt te worden. De maximale omgevingstemperatuur mag niet meer dan 40 graden Celsius (104 graden Fahrenheit) bedragen.

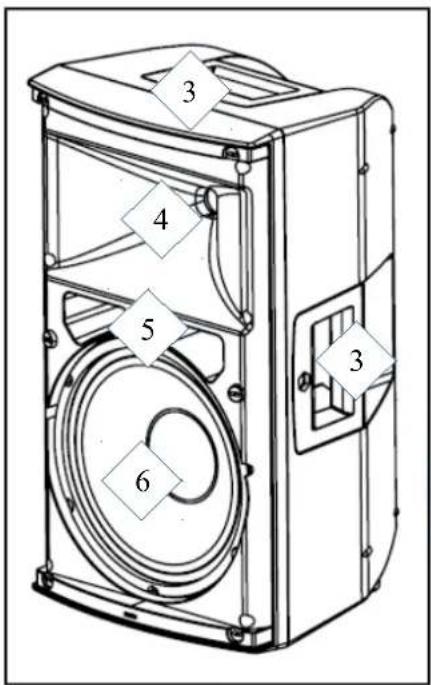

Overzicht en gebruik van het apparaat

1. speaker input via 4-pins vergrendelbare speaker-connector
2. speaker parallel output via 4-pins vergrendelbare speaker-connector
3. handgreep (kan afwijken per model)
4. hoge tonen luidspreker (compressiedriver) met hoorn
5. basreflexpoorten
6. lage tonen luidspreker

Gebruik van het apparaat

De Onyx luidsprekers zijn voor talloze doeleinden in te zetten. Maar om het onderste uit de kan te halen met betrekking tot performance en optimalisatie, is het van belang om de volgende aandachtspunten door te nemen.

Waarschuwing voor gebruik

Devine Onyx luidsprekers zijn in staat om geluidsvolumes te produceren die op zowel korte als lange termijn tijdelijke of permanente schade kan toebrengen aan het gehoor. Gebruik deze luidsprekers met zorg en beperk het volume waar mogelijk. Beluister muziek op een voor de mens comfortabel luisterniveau.

Devine kan niet aansprakelijk gesteld worden voor enig letsel of eventuele schade die hier uit voortvloeit.

Algemeen gebruik

Behuizing

De behuizing van deze Onyx speaker is gemaakt uit stevig gegoten kunststof. Ondanks dat deze behuizing bestand is tegen regulier en mobiel gebruik, is deze echter niet bestand tegen valschade en/of perforatie met relatief scherpe objecten.

Zorg er voor dat de luidspreker tijdens gebruik, opslag en transport niet zomaar kan vallen of beschadigd raakt door nabije objecten die eventueel kunnen omvallen of schuiven.

Vaste handgrepen

De Onyx speakers zijn allen voorzien van een handgreep aan de bovenzijde. De 10" versie heeft bovendien één handgreep aan de zijkant, extra de 12" en 15" versie hebben twee handgrepen extra, één aan elke zijkant.

Dit vergemakkelijkt het oppakken en transporteren van de luidsprekers. De luidsprekers mogen nooit aan de handgrepen geïnstalleerd worden. Gebruik van sjor- en spanbanden wordt afgeraden indien de speaker op een hoge subwoofer-stack geplaatst wordt. Indien u dit toch doet, voorkom dan dat er grote spanningen op de handgrepen komen te staan. Grote en verkeerde krachten op de handgrepen kunnen er voor zorgen dat deze breken of scheuren.

Bescherming tijdens transport

De Onyx luidsprekers zijn makkelijk mee te nemen en te vervoeren, maar niet (spat)waterdicht. Voorzichtigheid is geboden als het apparaat buiten vervoerd wordt bij regen of soortgelijke weerscondities. Mocht het apparaat blootgesteld geweest zijn aan regen, vocht of soortgelijke weersinvloeden, laat het dan eerst goed drogen alvorens het product in gebruik te nemen. Indien dit niet gedaan wordt, zou kortsluiting kunnen optreden, wat mogelijk permanente schade en/of letsel kan veroorzaken. Bovendien kan de invloed van vocht zichtbare en minder zichtbare corrosie veroorzaken, wat op lange termijn zeer schadelijk voor uw product kan zijn.

Grille

De Onyx speakers zijn aan de voorzijde voorzien van een metalen grille, die de speakercomponenten er achter beschermt. Achter de grill is akoestisch schuim geïnstalleerd, wat onder meer vocht (spetters) en kleine objecten als stof en confetti tegenhoudt. De grill dient niet verwijderd of gedemonteerd te worden door de gebruiker.

Statiefadapter

De speaker is voorzien van een 35 mm statief-flens aan de onderzijde van de luidspreker. Hiermee kan de speaker eenvoudig op een standaard luidsprekerstatief geplaatst worden. Dit geeft als voordeel dat hoge tonen verder zullen dragen en zodoende een groter publiek kunnen bereiken.

Optimaal effect wordt bereikt als de speaker met het hart van de woofer op ongeveer 1.80 tot 2.00 meter hoogte geplaatst wordt. Hierdoor zal de luidspreker in de praktijk precies over uw publiek heen stralen en optimaal bereik hebben.

Door middel van de aandraaiknop kan de statiefflens tegen het statief gedraaid worden (kan afwijken per model). Dit zorgt er voor dat resontanties en trillingen voorkomen worden en hierdoor kan uw speaker ook niet zomaar bewegen op het statief.

Indien de luidspreker op statief geplaatst wordt, zorg er dan voor dat het statief niet in een looproute staat en/of niet omver gelopen kan worden. Klap de poten altijd volledig uit om optimale stabiliteit te garanderen.

De 35 mm flens kan ook gebruikt worden om de speaker op een passende muurbeugel te monteren. Raadpleeg de handleiding of instructies van uw muurbeugel indien u deze wenst te gebruiken.

Audiotechniek

De Onyx speakerserie is voorzien van allerlei gemakken op het gebied van audiotechniek. Door de onderstaande tips en instructies op te volgen haalt u het uiterste uit de mogelijkheden die deze speaker biedt, met de best mogelijke geluidskwaliteit en performance.

Gebruik als monitor

De Onyx speakers zijn geschikt voor gebruik als (vloer)monitor en kunnen onder een hoek op de grond gelegd worden, waarbij het geluid omhoog straalt naar de artiest of spreker in kwestie die het monitorgeluid wenst te horen. Hier zijn geen extra adapters of voetjes voor nodig. Voorkom schuiven van de speaker over de vloer wegens kans op het beschadigen van de behuizing.

Gebruik met externe randapparatuur

Het is mogelijk de Onyx speakers te gebruiken in combinatie met externe randapparatuur, zoals bijvoorbeeld crossovers, equalizers, speakermanagementsystemen en soortgelijk. Houd er rekening mee dat de klankeigenschappen van de luidspreker hierdoor kunnen veranderen.

Gebruik in combinatie met een subwoofer

Wanneer u de Devine Onyx speakers wilt combineren met een subwoofer, kunt u kiezen uit de bijpassende Onyx passieve subwoofer serie. Kies bij voorkeur de subwoofer een maat groter uit dan de Onyx topkasten die u gebruikt, zodat deze optimaal op elkaar afstemmen.

Houd er rekening mee dat u mogelijk extra (rand)apparatuur nodig hebt om een compleet speakersysteem in te richten. Raadpleeg uw dealer voor advies. Bij een passief luidsprekersysteem bestaande uit twee passieve fullrange speakers en één of twee passieve subwoofers, worden meestal twee versterkers en een losse crossover gebruikt. Hiermee wordt het bronsignaal, afkomstig van een (DJ) mixer, DJ controller, MP3-speler, tablet, computer enzovoorts eerst qua frequentie gescheiden alvorens het versterkt wordt. Lage frequenties gaan naar de ene versterker en vervolgens naar de subwoofer. Hoge frequenties gaan naar de andere versterker en vervolgens naar de fullrange speakers. Hierbij nemen de subwoofers alle lage tonen op zich en worden de fullrange speakers ontlast van het produceren van lage tonen. Dit komt de efficiëntie en klank van uw systeem ten goede.

Met gebruik van randapparatuur zoals een speakerprocessorsysteem kunt u uw geluidssysteem nog beter tweaken en zelfs aanpassen naar elke situatie waarin u een bepaalde combinatie gebruikt.

Luidspreker-problemen oplossen

Indien u problemen ondervindt met uw luidspreker, raadpleeg dan eerst deze troubleshooting-sectie voor mogelijke oplossingen. Wanneer de hieronder getoonde suggesties uw probleem niet oplossen, contacteer dan uw dealer voor meer informatie en/of hulp.

Deze troubleshooting-sectie bevat de meest frequent voorkomende problemen en is geen complete lijst met alle mogelijke fouten, defecten en oplossingen. Deze sectie omvat onderwerpen die gebaseerd zijn op actieve en passieve luidsprekers. Het is zodoende mogelijk dat niet alle genoemde problemen, oorzaken en oplossingen op uw situatie van toepassing zijn omdat productdetails kunnen verschillen.

Probleem Mogelijke oorzaak Oplossing
Geen geluid via één van de ingangen	Kabel niet goed verbonden Controleer of de kabel goed verbonden is met zowel de luidspreker als de versterker.
	Kabel defect Wissel de kabel uit met een andere kabel om uit te sluiten dat het probleem in de kabel zit.
Geen geluid Volumeknop is niet opgedraaid Verhoog het volume van uw signaalbron en/of versterker enigszins door het master volume iets op te draaien.
Rode Clip Limiter LED brandt continu of vaak op de versterker	Volume te hoog ingesteld Verlaag het volume van de versterker of op de aangesloten signaalbron. Lange blootstelling aan oversturing kan permanente schade veroorzaken.
Flink vervormd of krakend geluid Aangesloten apparaat geeft een overstuurd signaal		Controleer of één van de aangesloten apparaten een overstuurd signaal geeft en verlaag het volume indien nodig.
		Volumeregeling staat te ver open Draai de volumeregeling iets terug
		De toonregelaars voor Treble en/of Bass staan te hoog of te laag ingesteld	Draai de toonregelaars terug naar het '12 uur' punt en luister of de vervorming nog steeds plaatsvindt
		Woofer of tweeter is defect Als een luidspreker langere tijd blootgesteld wordt aan een overstuurd of te krachtig signaal, kan deze permanent beschadigd raken. Indien u vermoedt dat de woofer of tweeter defect is, neem contact op met uw lokale dealer.
Geluid klinkt dof Tweeter defect Zet de speaker op een comfortabel		niveau en luister met uw oor of de tweeter nog geluid genereert. Zo niet, dan is deze waarschijnlijk defect. Contacteer uw dealer in dat geval voor meer informatie.
		2-bands EQ verkeerd ingesteld	Controleer of de EQ-regelaar voor het hoog niet volledig naar links staat en zet deze terug op de neutrale stand indien nodig.

Specifications

Algemene specificaties voor alle modellen:

• lichtgewicht speakerkast met kunststof behuizing
• 6, 8, 10, 12 of 15 inch speaker met woofer en compressiedriver + hoorn
  – metalen grill, aan de binnenzijde voorzien van akoestisch schuim
• akoestisch schuim houdt vochtspetters, stof, confetti enzovoorts weg van de speakercomponenten
• grill voorzien over de hele voorzijde, voor optimale componentbescherming en een representatief voorkomen
• tweeter voorzien van speciale hoornconstructie voor optimale afstraling
• hoogwaardige kunststof behuizing met zwarte lak
• rubberen voetjes
• kastconstructie ook geoptimaliseerd voor gebruik als vloermonitor
• 35 mm statief-adapter met aandraaiknop voor solide positionering op speakerstatief en optimalisering van hoge tonen afstraling
• aansluitingen: 1x vergrendelbare speaker-ingang, 1x vergrendelbare speaker-uitgang

Technische specificaties per model:

Model Onyx 6	Onyx 8 Onyx 10	Onyx 12 Onyx 15
Frequentiebereik 72	Hz - 19 kHz 61 Hz	- 19 kHz 58 Hz –	19 kHz 53 Hz – 19 k	Hz 46 Hz – 19 kHz
Belastbaarheid (RMS / Peak)	80 / 320 W 100	/ 400 W 220 / 880	W 300 / 1200 W 3	50 / 1400 W
Impedantie 8 Ohm
Maximum SPL	108 dB	111 dB	116 dB	119 dB	121 dB
Lage tonen luidspreker	6.5" woofer	8" woofer	10" woofer met 2" spreekspoel	12" woofer met 2,36" spreekspoel	15" woofer met 3" spreekspoel
Hoge tonen luidspreker	1" compressiedriver		1,35" compressiedriver met 1" throat exit
Hoorn-afstraling hoge tonen driver	90 x 60 graden (H x V), asymmetrisch
Crossoverfrequentie	3,5 kHz	3,5 kHz	3,2 kHz	2,8 kHz	2,6 kHz
Afmetingen	220 x 368 x 210 mm	275 x 492 x 270.5 mm	302 x 529 x 310 mm	358 x 613 x 356 mm	425 x 698 x 385 mm
Gewicht per speaker	4,7kg	7,4 kg	10,4 kg	13,5 kg	18,3 kg
