GEBRUIKSAANWIJZING DB9F/RJ-KPL Satel

De DB9F/RJ-KPL kabelset bevat de DB9F/RJ hoofdkabel, RJ/PIN5-LCD adapter en de connector met twee RJ (6-pin) aansluitingen. De eerste twee genoemde kabels zijn gemarkeerd met groene labels met hierop bijbehorende symbolen geprint.

Deze set vervangt de eerder twee kabels geproduceerde kabels onder de naam DB9F/PIN5 (of RS-CA64/CA10) en DB9F/RJ. De kabel maakt het mogelijk met de computer verbinding te maken naar apparaten met een RS-232 poort, ongeacht wat voor soort aansluiting wordt gebruikt (PIN-5 of RJ).

De set is ontworpen voor gebruik met de volgende apparatuur:

  • INTEGRA alarmsystemen;
    – LCD bediendelen van INTEGRA alarmsystemen;
  • GSM-4S, GSM LT-2S, GSM LT-1S communicatie modules;
    – ETHM-1, ETHM-2 communicatie modules;
  • ACU-100 controller voor ABAX draadloze systemen;

De onderstaande afbeeldingen laten de aansluitschema's zien.

naar het alarmsysteem ← → naar de computer DB9F 6 5 4 3 1 (overzicht van de RJ plug ) (overzicht van de DB9F female plug gezien vanaf de soldeerzijde )

Figuur 1. Aansluitschema – DB9F/RJ cable

Figuur 2. Aansluitschema – RJ/PIN5-LCD adapter


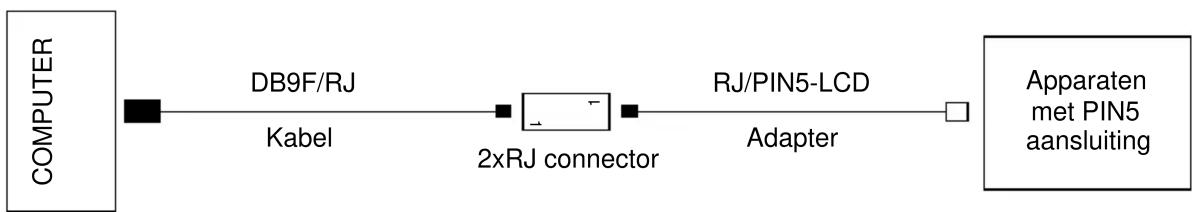

Figuur 3. Methode voor het maken van een kabel verbinding

De meest recente EC verklaring van overeenstemming en product goedkeuringscertificaten zijn beschikbaar om te downloaden op de website www.satel.pl
