MP-1 - Module relais Satel - Gratis gebruiksaanwijzing en handleiding

Producttype	Relaismodule
Merk	Satel
Model	MP-1
Afmetingen	140 x 68 mm
Gewicht	106 g
Voedingsspanning	12 V DC ±15%
Aantal stuuringangen	4
Aantal relaisuitgangen	4
Aantal voedingsuitgangen	5 (beveiligd met vertragingszekeringen)
Relaisuitgang 1-2 (resistieve belasting)	DC: 2 A / 30 V DC; AC: 1 A / 125 V AC
Relaisuitgang 3-4 (resistieve belasting)	DC: 8 A / 30 V DC; AC: 8 A / 230 V AC
Milieuklasse (EN50130-5)	II
Bedrijfstemperatuur	-10°C tot +55°C
Maximale luchtvochtigheid	93±3%
Galvanische scheiding	Ja, tussen stuur- en voedingssignalen
Toepassing	Besturing van apparaten met hoog stroomverbruik via OC-uitgangen
Onderhoud	Reinig met een droge, zachte doek. Geen vloeistoffen gebruiken.
CE-markering	Conformiteit verklaring op www.satel.eu/ce

Veelgestelde vragen - MP-1 Satel

Wat is de MP-1 relaismodule?

De MP-1 is een relaismodule van Satel die wordt gebruikt om apparaten met een hoog stroomverbruik te besturen via OC-uitgangen met lage stroomsterkte. Het zorgt voor galvanische scheiding van stuur- en voedingssignalen.

Hoeveel stuuringangen heeft de MP-1?

De MP-1 heeft 4 stuuringangen (aangeduid als -R1+ tot -R4+).

Wat is de voedingsspanning van de MP-1?

De voedingsspanning is 12 V DC ±15%.

Wat zijn de maximale stroomwaarden van de relaisuitgangen?

Relaisuitgang 1-2: DC 2 A / 30 V DC, AC 1 A / 125 V AC. Relaisuitgang 3-4: DC 8 A / 30 V DC, AC 8 A / 230 V AC (resistieve belasting).

Hoe sluit ik een OC-uitgang aan op de MP-1?

OC-uitgangen worden aangesloten op de stuuringangen (-R1+ tot -R4+). Verbind de common ground met de '-' aansluiting en de +12 V DC-spanning met de '+' aansluiting. Zie afbeelding 2 in de handleiding.

Wat zijn de afmetingen van de MP-1?

De afmetingen zijn 140 x 68 mm en het gewicht is 106 g.

Wat is de bedrijfstemperatuur van de MP-1?

De bedrijfstemperatuur is -10°C tot +55°C.

Hoe onderhoud ik de MP-1?

Reinig de module met een droge, zachte doek. Gebruik geen vloeistoffen of schoonmaakmiddelen.

Waar vind ik de CE-conformiteitsverklaring?

De CE-conformiteitsverklaring is beschikbaar op www.satel.eu/ce.

Kan ik de MP-1 gebruiken met een alarmsysteem?

Ja, de MP-1 is compatibel met apparaten die OC-uitgangen hebben, zoals alarmsystemen, communicatiemodules en automatiseringsapparaten.

GEBRUIKSAANWIJZING MP-1 Satel

De MP-1 relaismodule wordt gebruikt om apparaten met een hoog stroomverbruik te besturen door middel van OC-uitgangen met een lage stroomsterkte. Het relais zorgen voor galvanische scheiding van stuur- en voedingssignalen. De module kan werken met verschillende apparaten die zijn uitgerust met OC-uitgangen, zoals alarmsystemen, communicatiemodules, automatiseringsapparaten, enz.

1. Eigenschappen

• 4 stuuringangen.
• 4 relais uitgangen.
• 5 voedingsuitgangen beveiligd met vertragingszekeringen.

2. Print

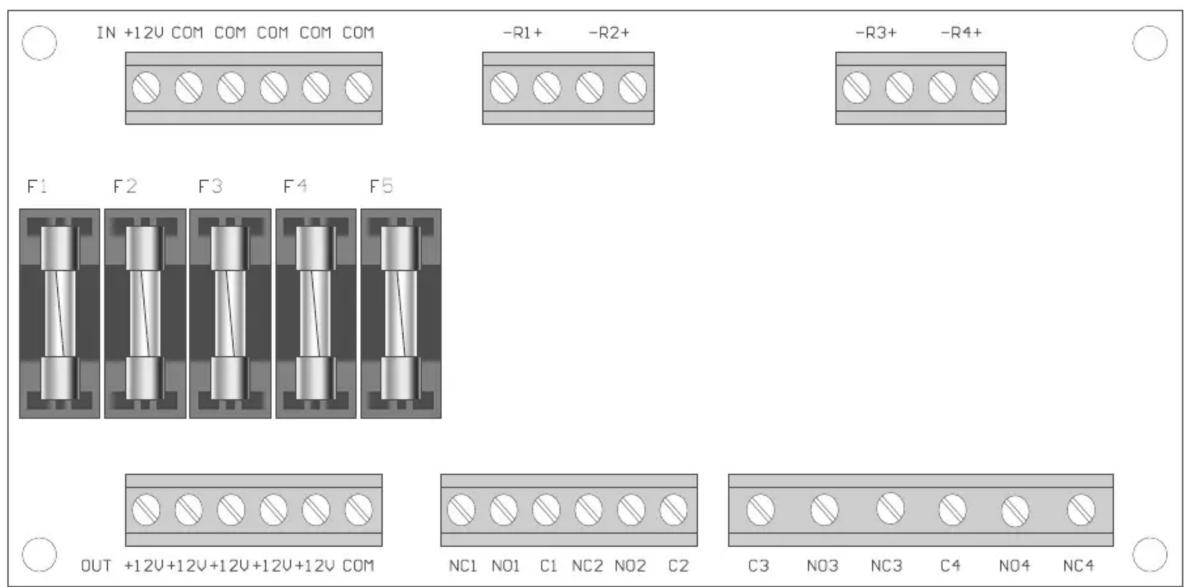

Afb. 1. Print aanzicht.

Beschrijving van de aansluitingen

IN +12 V - +12 V DC voedingsingang.

-R1+...-R4+ - stuuringangen van relais. Verbind de common ground met de “-” aansluiting en de +12 V DC-spanning met de “+” aansluiting.

OUT +12 V - +12 V DC voedingsuitgangen beveiligd met vertragingszekeringen.

NC1...NC4 - relais uitgang, normaal gesloten contact.

NO1...NO4 - relais uitgang, normaal geopend contact.

C1...C4 - relais uitgang, common contact.

Afb. 2 Voorbeeld van het aansluiten van een OC-uitgang op de module (OC-uitgang kortgesloten naar common ground wanneer deze actief is).

3. Specifications

Voedingsvoltage 12 V DC ± 15%

Relais uitgang 1...2 (resistieve belasting) DC ....2 A / 30 V DC

AC ...... 1 A / 125 V AC

Relais uitgang 3...4 (resistieve belasting) DC ....8 A / 30 V DC

AC 8 A / 230 V AC

Milieuklasse conform EN50130-5 ......II

Bedrijfstemperatuur....-10°C...+55°C

Maximale luchtvochtigheid 93±3%

Afmetingen.... 140 x 68 mm

Gewicht 106 g

De verklaring van overeenstemming kan worden geraadpleegd op www.satel.eu/ce
