Merk	Satel
Model	USB-RS
Type product	USB-RS converter voor programmering van SATEL apparaten
Afmetingen converter	67 x 34 x 21 mm
Gewicht	110 g
USB kabel lengte	3 m
Aansluitingen	USB type MINI-B, RS-232 (PIN5/RJ), RS-232 (TTL) (PIN3/RJ)
LED-indicatoren	TX (data verzenden), RX (data ontvangen), voeding (continu aan)
Compatibele apparaten	SATEL apparaten met RS-232 of RS-232 (TTL) poort, SATEL handzender ontvangers
Ondersteunde besturingssystemen	Windows (drivers via Windows Update of FTDI website)
Driver installatie	Automatisch via Windows; indien nodig downloaden van www.ftdichip.com/Drivers/VCP.htm
Aanbevolen instelling	Wachttijd 1 ms in plaats van 16 ms voor betere prestaties
Software compatibiliteit	GUARDX versie 1.13 of nieuwer
Inhoud doos	USB-RS converter, USB kabel, 4 kabels met connectoren (2 lichte voor RS-232, 2 bruine voor RS-232 (TTL))
CE-markering	Verklaring van overeenstemming op www.satel.pl/ce
Garantie	Standaard fabrieksgarantie

Veelgestelde vragen - USB-RS Satel

Hoe sluit ik de USB-RS converter aan op mijn computer?

Verbind de USB poort van de computer met de USB type MINI-B aansluiting van de converter met de meegeleverde USB kabel. Windows detecteert het apparaat automatisch en installeert de driver.

Welke drivers zijn nodig voor de USB-RS converter?

Windows installeert de driver automatisch. Als dat niet lukt, download dan de VCP driver van www.ftdichip.com/Drivers/VCP.htm voor uw Windows versie en installeer deze.

Hoe programmeer ik een SATEL apparaat met de USB-RS?

Sluit de juiste kabel (licht voor RS-232, bruin voor RS-232 (TTL)) aan op het SATEL apparaat en de converter. Gebruik de programmeersoftware van SATEL (bijv. GUARDX) en selecteer de juiste COM poort.

Wat betekenen de LED's op de converter?

De LED's geven aan: knipperen TX = data verzenden, knipperen RX = data ontvangen, continu aan = voeding aanwezig.

Kan ik de converter gebruiken met GUARDX?

Ja, maar u heeft GUARDX versie 1.13 of nieuwer nodig.

Wat moet ik doen als Windows de driver niet vindt?

Download de driver van www.ftdichip.com/Drivers/VCP.htm en wijs tijdens de installatie de map aan waar u de driver hebt opgeslagen. Herstart de computer na installatie.

Hoe stel ik de wachttijd in voor betere prestaties?

Ga naar Configuratiescherm > Apparaatbeheer > Poorten > USB-serial port (nr.) > Eigenschappen > Poortinstellingen > Geavanceerd. Stel de wachttijd in op 1 ms in plaats van 16 ms.

Is de converter compatibel met RS-232 (TTL)?

Ja, de converter heeft aparte kabels voor RS-232 (TTL) (bruine kabels) en voor standaard RS-232 (lichte kabels).

Wat is de lengte van de meegeleverde USB kabel?

De USB kabel is 3 meter lang.

Waar vind ik de CE-verklaring van de converter?

De CE-verklaring is te raadplegen op www.satel.pl/ce.

GEBRUIKSAANWIJZING USB-RS Satel

USB-RS converter voor programmering van SATEL apparaten

usb-rs nl 06/25

De USB-RS converter maakt het mogelijk om de computer met SATEL apparaten te verbinden die voorzien zijn van één van de volgende poorten:

• RS-232 – PIN5 of RJ type aansluiting,
• RS-232 (TTL) – PIN3 of RJ type aansluiting.

Deze converter maakt het ook tevens mogelijk om de SATEL handzender ontvangers te programmeren.

De converter wordt standaard geleverd met een USB kabel.

1. Beschrijving van de USB-RS converter

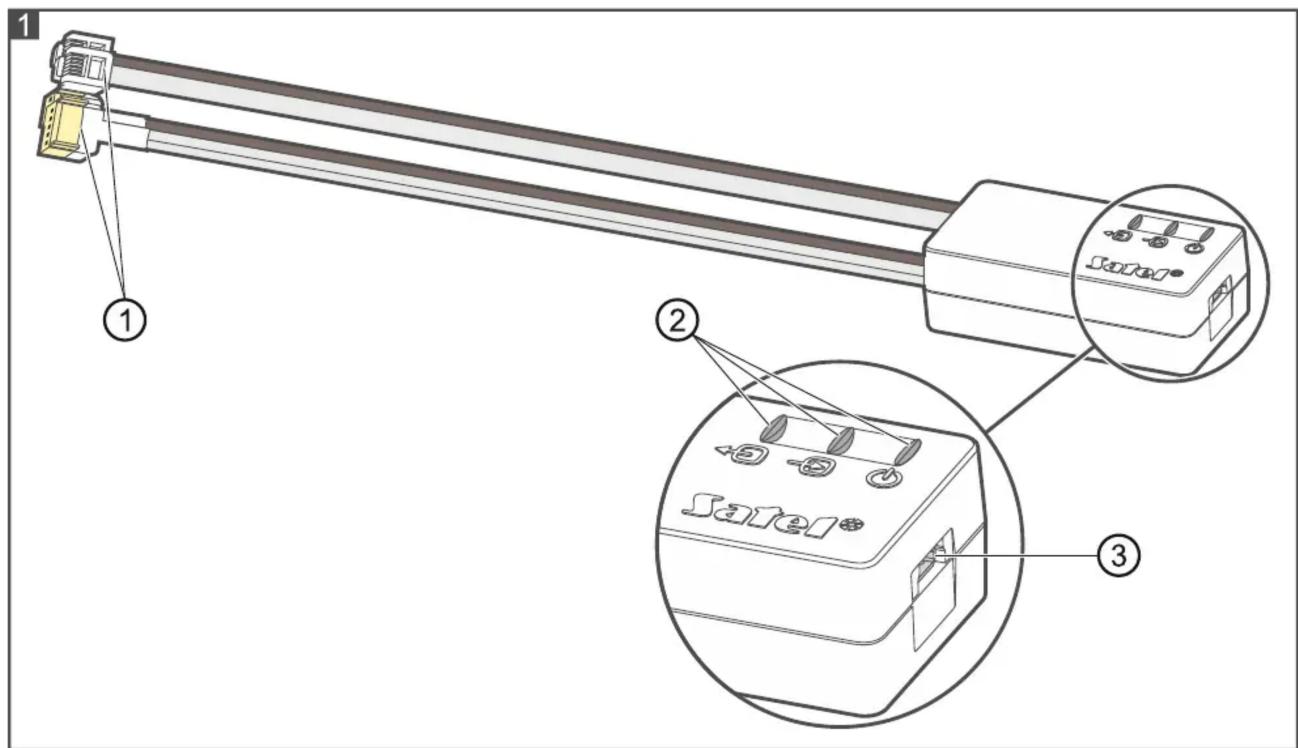

① 4 kabels voorzien van de juiste connectoren; de licht gekleurde kabels dienen aangesloten te worden op de RS-232 poort, en de bruine kabels op de RS-232 (TTL) poort.
② 3 LED's:

- knipperen geeft data transmissie aan naar de module (TX uitgang),

- knipperen geeft data transmissie aan van de module (RX ingang),

- continue aan geeft de aanwezigheid van voeding aan.

③ USB type MINI-B aansluiting voor het aansluiten van de converter met de computer.

2. De converter voor de eerste keer op de computer aansluiten

1. Verbind de USB poort van de computer met de USB type MINI-B aansluiting, gebruik makend van de bijgeleverde USB kabel.
2. Windows zal automatisch detecteren dat een nieuw apparaat gevonden is waarna een wizard scherm weergegeven zal worden. De wizard zal u door de driver installatie procedure van de nieuwe hardware begeleiden. Sommige Windows versies kunnen een waarschuwing weergeven dat de driver niet beveiligingstest heeft doorstaan. U kunt deze waarschuwing VEILIG negeren en doorgaan met de installatie van de driver.

Opmerking:

• Indien Windows niet de juiste drivers vind, download dan de drivers op www.ftdichip.com/Drivers/VCP.htm. Vanuit de “VCP Drivers” tabel selecteert u dan de driver voor uw Windows versie, en sla deze op de HDD. Tijdens de installatie procedure dient u de locatie te selecteren waar de gedownloade drivers worden geïnstalleerd. Nadat de installatie voltooid is herstart u uw computer.
• Om de werking van de converter te verbeteren kunt u 1 ms programmeren voor de wachttijd i.p.v. de standaard 16 ms bij de geavanceerde COM instellingen. (Configuratiescherm>Apparaat beheer>poorten>USB-serial port (nr, rechtermuisknop> eigenschappen, tabblad Poortinstellingen>knop geavanceerd).
• Indien de converter gebruikt wordt met GUARDX dient GUARDX versie 1.13 of nieuwer gebruikt te worden.

3. Specificaties

USB type MINI-B kabellengte .... 3 m Converter afmetingen .... 67 x 34 x 21 mm Gewicht .... 110 g

De verklaring van overeenstemming kan worden geraadpleegd op www.satel.pl/ce
