TS-WX306T - Caisson de basse (subwoofer) PIONEER - Gratis gebruiksaanwijzing en handleiding

Type	Subwoofer
Diameter	30 cm (12 inch)
Cone-materiaal	IMP-schuim
Vermogen (max.)	800 W
Vermogen (RMS)	200 W
Impedantie	4 Ω
Gewicht	4,2 kg
Afmetingen (BxHxD)	350 x 350 x 150 mm
Frequentiebereik	20 - 200 Hz
Gevoeligheid	88 dB
Beschermingsgraad	IP40
Behuizing	Gesloten
Montage	Inbouw
Afneembare beschermkap	Ja
Bekabeling	Inclusief aansluitkabels
Gebruik	Auto-audio
Materiaal	ABS kunststof
Garantie	2 jaar
Kleur	Zwart
Verpakking	1 subwoofer

Veelgestelde vragen - TS-WX306T PIONEER

Hoe sluit ik de Pioneer TS-WX306T aan op mijn autoradio?

Sluit de subwoofer aan op een versterker met een subwoofer-uitgang of gebruik een line-level converter. Zorg voor correcte polariteit en gebruik de meegeleverde kabels.

Welke versterker heb ik nodig voor deze subwoofer?

Een versterker met een RMS-vermogen van minimaal 200 W bij 4 Ω is geschikt. Kies een monoblok of een kanaal voor optimaal vermogen.

Kan ik deze subwoofer in een kist plaatsen?

Ja, de TS-WX306T is ontworpen voor inbouw. Gebruik een gesloten kist voor een strakke bas of een geventileerde kist voor een hoger rendement. Volg de aanbevolen volume-instellingen.

Wat is het verschil tussen RMS en max vermogen?

RMS is het continue vermogen dat de subwoofer aankan. Max. vermogen is het piekvermogen voor korte duur. Gebruik altijd het RMS-vermogen voor een veilige installatie.

Hoe reinig ik de Pioneer TS-WX306T?

Veeg de conus en behuizing af met een droge, zachte doek. Gebruik geen water of chemische reinigingsmiddelen om schade aan de materialen te voorkomen.

Kan ik deze subwoofer thuis gebruiken?

De subwoofer is bedoeld voor auto-audio. Thuisgebruik is mogelijk met een geschikte versterker en voeding, maar de prestaties kunnen afwijken.

Wat is de impedantie van deze subwoofer?

De impedantie is 4 Ω, wat geschikt is voor de meeste autoversterkers. Controleer of uw versterker deze impedantie ondersteunt.

Waarom produceert de subwoofer geen geluid?

Controleer de aansluitingen, de zekering, de versterkermodus en of de ingangssignaal is ingeschakeld. Zorg dat de gain correct is ingesteld.

Heeft de Pioneer TS-WX306T een ingebouwde versterker?

Nee, het is een passieve subwoofer zonder ingebouwde versterker. Een externe versterker is vereist.

Waar vind ik de handleiding voor dit apparaat?

De handleiding is gratis beschikbaar op notice-facile.com in PDF-formaat. U kunt deze downloaden op de productpagina.

GEBRUIKSAANWIJZING TS-WX306T PIONEER

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

⚠ WAARSCHUWING

1. Installeer de luidspreker op een plek waar deze in geval van een noodstop geen hindernis of gevaar kan vormen voor passagiers.
2. VERMIJD ELEKTRISCHE SCHOKKEN, BRAND EN ANDERE SCHADE EN LETSEL.

Controleer voordat u een montagegat boort altijd of boren geen beschadiging veroorzaakt achter de boorplek, bijvoorbeeld van een brandstofleiding, remleiding of elektrische bekabeling.

1. Gebruik alleen de meegeleverde onderdelen. Deze onderdelen zijn bedoeld om de luidspreker stevig te kunnen installeren.
2. Installeer de TS-WX306T niet op een plaats waar deze nat kan worden.
3. Steek niet uw handen of andere voorwerpen in het kanaal, omdat dat kan leiden tot lichamelijk letsel of beschadiging van de luidspreker.
4. Houd het luistervolume tijdens het rijden op een niveau waarbij u belangrijke geluiden in het verkeer goed kunt horen, bijvoorbeeld hulpverleningsvoertuigen e.d.
5. Een luid volume kan tot permanent gehoorverlies leiden.
6. Vermijd installatie op plekken die niet stabiel zijn of vaak blootstaan aan trillingen. Het is mogelijk dat de apparatuur loskomt op zulke plekken, met beschadiging of zelfs lichamelijk letsel tot gevolg.

⚠️ VOORZICHTIGHEID

1. Voer de installatie veilig uit volgens de instructies voor installatie.
2. Als de luidsprekers door verkeerde aansluiting uit fase zijn, kan de basuitgang zwakker worden.
3. Zet draden en kabels die scherpe randen kunnen raken, tijdens het aanleggen vast met kabelhouders en tape voor elektrische installaties of krimpkousen. Houd alle bedrading uit de buurt van hete oppervlakken of verwarmingsuitgangen om kortsluiting te voorkomen.
4. Raadpleeg bij de installatie van de luidsprekers in het voertuig ook de bedieningshandleiding van de autoradio.
5. Als u deze luidsprekers met de eindversterker van een PIONEER autoradiocomponent verbindt, combineer dan niet de negatieve kabels van de linker en rechter luidspreker.
6. PIONEER raadt aan deze TS-WX306T te gebruiken in combinatie met versterkers waarvan de continue (RMS) uitgang lager is dan 350 W, wat het nominale ingangsvermogen is van deze TS-WX306T.

※ Alleen EU-modellen

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

※ Informatienota voor klanten in Rusland en GOS-landen.

Примечание :

Spuitgegoten polypropyleen conus

Magneet : 840 g

• Luidsprekersysteem Basreflextype
• Nominale impedantie 4 Ω
• Gevoeligheid …… 96 dB ±1,5 dB (In Auto, Ingang : 1 W)
• Frequentierespons 20 Hz tot 125 Hz (-20 dB)
• Maximaal muziekvermogen 1300 W
• Nominaal vermogen 350 W
• Afmetingen ...... ∅335 mm×640 mm
• Wicht (inclusief accessoires) 6,43 kg
• Brutogewicht (inclusief verpakking) 8,29 kg

Opmerking:

De specificaties en het ontwerp kunnen met het oog op verbeteringen zonder voorafgaande kennisgeving worden gewijzigd.

XIEL5

V

1 STUK

●INBEGREPEN ONDERDELEN

• Dit product bevat geen aansluitkabels. Gebruik kabels die dikker zijn dan AWG 18.

●AFMETINGEN

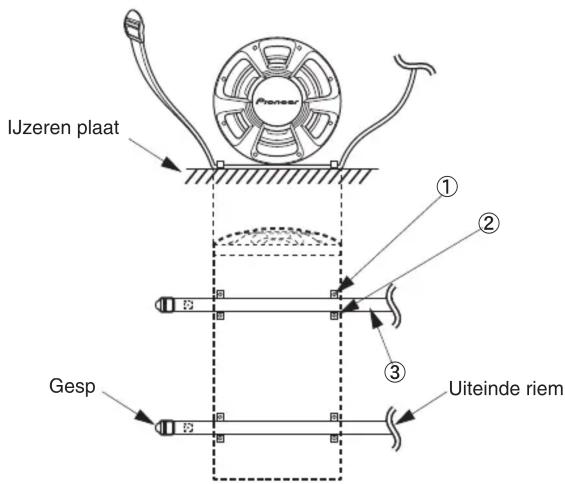

INSTALLATIEWIJZE

●MONTAGEVOORBEELD
