Producttype	Industriële stofzuiger
Merk	Nilfisk
Model	ATTIX 40-0M PC Type 22
Inhoud vuilreservoir	40 liter
Afmetingen (lxbxh)	Ong. 50 x 40 x 60 cm
Gewicht	Ong. 15 kg
Voeding	230 V / 50 Hz
Vermogen	Ong. 1200 W
Slangdiameter	35 mm
Zuigkrachtregeling	Ja, traploos
Filtersysteem	Hoofdfilter + optioneel microfilter
Geluidsniveau	Ong. 70 dB(A)
Stofklasse	L klasse (stof) of M klasse (optioneel)
Toepassing	Droogzuigen van stof en vuil
Reiniging filter	Handmatig of optioneel automatisch filterreiniging
Veiligheidsvoorzieningen	Oververhittingsbeveiliging, aardlekschakelaar
Onderhoud	Filter reinigen, reservoir legen, slangen controleren
Reparatie	Vervangbare onderdelen zoals filter, slang, wielen
Garantie	2 jaar
Inclusief accessoires	Vloermondstuk, kierenzuiger, filterzak

Veelgestelde vragen - ATTIX 40-0M PC Type 22 NILFISK

Hoe leeg ik het vuilreservoir van de Nilfisk ATTIX 40-0M PC Type 22?

Schakel het apparaat uit en trek de stekker uit het stopcontact. Open de sluitingen van de vuilbak en til de motorunit eraf. Verwijder het filter en leeg de bak in een afvalzak. Maak de afdichting en het filter schoon voordat u alles weer monteert.

Kan ik de ATTIX 40-0M PC gebruiken voor het opzuigen van vloeistoffen?

Nee, dit model is uitsluitend geschikt voor droogzuigen. Gebruik hem niet voor vloeistoffen, tenzij u een speciaal nat/droog adapter heeft; controleer de handleiding.

Hoe vaak moet ik het filter reinigen?

Reinig het filter regelmatig, afhankelijk van het gebruik. Bij intensief gebruik dagelijks. Een schoon filter zorgt voor optimale zuigkracht en verlengt de levensduur.

Wat betekent de foutmelding 'Oververhitting'?

De motor is te heet geworden. Schakel het apparaat uit, trek de stekker eruit en laat het 30 minuten afkoelen. Controleer of de filters niet verstopt zijn en of de luchtstroom niet geblokkeerd is.

Waar vind ik reserveonderdelen voor de ATTIX 40-0M PC?

Reserveonderdelen zoals filters, slangen en mondstukken zijn verkrijgbaar via de Nilfisk-webshop of erkende dealers. Gebruik originele onderdelen voor optimale prestaties.

Is de stofzuiger geschikt voor fijnstof zoals bouwstof?

Ja, met de juiste filterklasse (L of M) kan hij fijnstof opzuigen. Voor klasse M is een speciaal filter nodig. Gebruik altijd de juiste filter voor uw toepassing.

Hoe vervang ik de filter van de ATTIX 40-0M PC?

Schakel het apparaat uit en trek de stekker eruit. Open de vuilbak, verwijder de oude filter en plaats de nieuwe. Zorg dat de filter goed vastklikt en de afdichting intact is.

Kan ik een verlengslang gebruiken?

Ja, u kunt een verlengslang met dezelfde diameter (35 mm) gebruiken. Let erop dat de slang geschikt is voor industriële stofzuigers om verstopping te voorkomen.

Wat is de maximale geluidsbelasting?

Het geluidsniveau ligt rond de 70 dB(A), gemeten volgens de norm. Gebruik gehoorbescherming bij langdurig gebruik in lawaaiige omgevingen.

Hoe kan ik de zuigkracht regelen?

De zuigkracht kunt u traploos regelen met de draaiknop op de motorunit of met een elektronische regeling aan de handgreep, afhankelijk van de uitvoering.

GEBRUIKSAANWIJZING ATTIX 40-0M PC Type 22 NILFISK

1 Belangrijke veiligheids- aanwijzingen
2
2 Beschrijving
2.1 Bedieningselementen 6
2.2 Bedieningspaneel 7
3 Vóór de inbedrijfstelling
3.1 Gerät zusammenbauen 8
3.1.1 Toebehoren uit de verpakking nemen ^1) 8
3.1.2 Zuigbuishouder aan de zuigbuis bevestigen ^1) 8
3.2 Batterij laden en inzetten (ATTIX 30-01 PC BATT) ......8
3.3 Stofzak inzetten 9
4 Bediening/gebruik
4.1 Aansluitingen 11
4.1.1 Zuigslang aansluiten 11
4.1.2 Elektrische aansluiting....11
4.2 Toestel inschakelen 11
4.2.1 Schakelaar „0-I“ ^1) 11
4.2.2 Schalter „auto-0-I “ ^1) .....11
4.2.3 Zuigkrachtregeling ^1) .....12
4.2.4 Auto-on/off-bedrijf – schakelstand„auto“ ^1) .....12
4.3 Filterelement reinigen 13

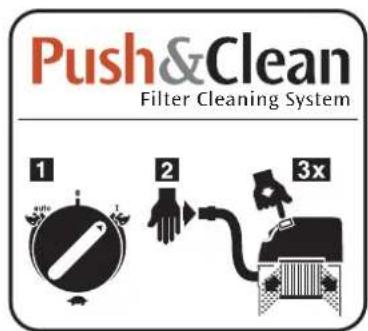

4.3.1 Filterelement reinigen "Push & Clean" (ATTIX 30- / 40- / 50-xx PC) ....13
4.3.2 Filterelement reinigen "XtremeClean" (ATTIX 30-/40-/50-xx XC)....13
5 Toepassingsgebieden en werkmethoden
5.1 Werktechnieken 14
5.1.1 Droge stoffen opzuigen 14
5.1.2 Vloeistoffen opzuigen....14
6 Na het gebruik
6.1 Zuiger uitschakelen en opbergen 15
7 Onderhoud
7.1 Onderhoudsschema 16
7.2 Onderhouds-werkzaamheden 16
7.2.1 Vuilreservoir leegmaken 16
7.2.2 Afvoerzak vervangen 17
7.2.3 Afvoerzak vervangen 18
7.2.4 Filterelement vervangen (Push & Clean System) .....19
7.2.5 Filterelement vervangen (XtremeClean System) .....20
8 Eliminatie van storingen
21
9 Allerlei
9.1 Machine voor recycling beschikbaar maken....22
9.2 Garantie....22
9.3 Keuringen 22
9.4 EG-conformiteitsverklaring....22
9.5 Technische gegevens 23
9.6 Toebehoren 23

1 Belangrijke veiligheidsaanwijzingen

nederlands

Markering van aanwijzingen

Vooraleer u het toestel in bedrijf stelt, moet u in elk geval dit document doorlezen en het binnen handbereik bewaren.

	GEVAAR
	Gevaar dat onmiddellijk tot zware en irreversibele verwondingen of tot de dood leidt.
	WAARSCHUWING
	Gevaar dat tot zware verwondingen of tot de dood kan leiden.
	VOORZICHTIG
	Gevaar dat tot lichte verwondingen of materiële schade kan leiden.

Het toestel mag

• alleen door personen gebruikt worden die qua hantering geïnstrueerd zijn en uitdrukkelijk de opdracht gekregen hebben het toestel te bedienen
• alleen onder toezicht bedreven worden

• niet door kinderen gebruikt worden

• ledere werkwijze die een gevaar zou kunnen opleveren voor de veiligheid is verboden.

• Nooit zonder filter zuigen!
• In de volgende situtaties het toestel uitschakelen en de netstekker uittrekken:
• vóór het reinigen en onderhouden
• vóór het vervangen van delen
• vóór het ombouwen van het toestel
• bij schuimontwikkeling of vloeistofuittreding

Voor het bedienen van de machine gelden de ter plaatse van toepassing zijnde nationale bepalingen.

Behalve de gebruiksaanwijzing voor het bedrijf en de in het land van gebruik geldende bindende regels t.a.v. het voorkomen van ongevallen dienen ook de algemeen erkende vaktechnische regels m.b.t. het veilig en vakkundig werken in acht te worden genomen.

Gebruiksdoeleinde van de machine

Het toestel is geschikt voor het opzuigen van droge, niet-brandbare stoffen en vloeistoffen.

Het toestel is geschikt voor het industrieel gebruik zoals bijv. in

- hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren, verhuurbedrijven

leder verdergaand gebruik geldt als niet-reglementair. Voor schade

als gevolg van niet-reglementair gebruik is de fabrikant niet aan- sprakelijk.

Tot het reglementaire gebruik behoort ook dat de door de fabrikant voorgeschreven bedrijfs-, onderhouds- en reparatievoorwaarden worden nageleefd.

nederlands Transport

1. Vóór het transport alle vergrendelingen van het vuilreservoir sluiten.
2. Het toestel niet kippen als zich vloeistof in het vuilreservoir bevindt.
3. Het toestel niet met een kraanhaak omhoogheffen.

Opslag

1. Toestel droog en vorstbestendig opslaan.

Elektrische aansluiting

1. Er wordt aanbevolen dat het toestel via een aardlekschakelaar wordt aangesloten.
2. De ordening van de onder spanning staande delen (stopcontacten, stekkers en koppelingen) en het leggen van het verlengsnoer zodanig kiezen dat de veiligheidsklasse behouden blijft.
3. De stekkers en de koppelingen van de netaansluitings- en verlengleidingen moeten waterdicht zijn.

Verlengleidingen

1. Als verlengsnoer alleen de door de producent aangegeven of een hoogwaardigere uitvoering gebruiken.
2. Bij gebruik van een verlengsnoer op de minimumdiameter van het snoer letten:

Kabellengte Diameter
	< 16 A < 25 A
Tot 20 m 1,5 mm	^2	2,5 mm^2
20 tot 50 m 2,5 mm	^2	4,0 mm^2

Acculader

Alleen de accu inleggen die met de acculader wordt geleverd. Bij andere batterijen bestaat explosiegevaar. Alkalinebatterijen of andere primaire batterijen mogen in geen geval worden geladen. Accu's of batterijen nooit met geweld openen of in het vuur gooien.

De acculader alleen in gesloten, droge ruimtes gebruiken. Het toestel tegen vochtigheid en regen beschermen om brandgevaar of het gevaar van een elektrische schok uit te sluiten.

De acculader

• niet in bedrijf stellen als de netstekker of het huis beschadigd is
• niet openen of ombouwen
• buiten het bereik van kinderen houden
• niet zonder toezicht gebruiken
• na het gebruik van het net scheiden
• alleen bij uitgetrokken netstekker met een droge doek reinigen
• mag alleen door geautoriseerd geschoold personeel worden hersteld

Garantie

Voor de garantie en de vrijwaring gelden onze algemene handels- voorwaarden.

Eigenmachtige veranderingen aan het toestel, de inzet van verkeerde reservedelen en toebehoren alsook het gebruik niet-conform de voorschriften sluiten een aansprakelijkheid van de producent uit voor de daaruit voortvloeiende schade.

Keuringen

Elektrotechnische keuringen moeten volgens de bepalingen van de veiligheidsvoorschriften (BGV A3) en overeenkomstig DIN VDE 0701 deel 1 en deel 3 worden uitgevoerd. Deze keuringen dienen conform DIN VDE 0702 in regelmatige intervallen en na reparaties of wijzigingen aan de stofzuiger te worden uitgevoerd.

Gevarenbronnen

Elektriciteit

GEVAAR

Onder spanning staande delen in het bovenste deel van de zuiger.

Het contact met delen die onder spanning staan, leidt tot zware of dodelijke verwondingen.

1. Het bovenste deel van de zuiger nooit met water afspuiten.

GEVAAR

Elektrische schok door defecte netaansluitingsleiding.

Het aanraken van een defecte netaansluitingsleiding kan tot zware en dodelijke verwondingen leiden.

1. Netaansluitkabel niet beschadigen (bijv. overrijden, trekken, knellen).
2. Netaansluitkabel regelmatig op beschadigingen resp. slijtageverschijnselen controleren.
3. Een defecte netaansluitingsleiding vóór het verder gebruik van het toestel door de Nilfisk-Alto-service of een elektromonteur laten vervangen.

VOORZICHTIG

Toestelcontactdoos ^7 .

De toestelcontactdoos is alleen voorzien voor de in de gebruiksaanwijzing aangegeven doeleinden.

1. De aansluiting van andere toestellen kan tot materiële schade leiden.
2. Vóór het insteken van een toestel de zuiger en het aan te sluiten toestel uitschakelen.
3. De gebruiksaanwijzing van het aan te sluiten toestel lezen en de daarin vermelde veiligheidsinstructies naleven.

VOORZICHTIG

Beschadiging door ongeschikte netspanning.

Het toestel kan worden beschadigd als het op een ongeschikte netspanning wordt aangesloten.

1. Overtuigt u er zich van dat de op het typeplaatje vermelde spanning overeenkomt met de plaatselijke netspanning.

nederlands Vloeistoffen opzuigen

VOORZICHTIG

Vloeistoffen opzuigen.

Brandbare vloeistoffen mogen niet worden opgezogen.

1. Vóór het opzuigen van vloeistoffen moet principieel de filterzak/afvoerzak alsook de werking van de vlotter resp. de waterstandbegrenzing worden gecontroleerd.
2. Het gebruik van een separaat filterelement of filterzeef wordt aanbevolen.
3. Bij schuimontwikkeling het werk onmiddellijk beëindigen en het reservoir leegmaken.

Gevaarlijke materialen

WAARSCHUWING

Gevaarlijke materialen.

Het zuigen van gevaarlijke materialen kan tot zware of do-delijke verwondingen leiden.

1. De volgende materialen mogen niet worden opgezogen:
2. voor de gezondheid gevaar
3. hete materialen (smeulende sigaretten, hete as enz.)
4. brandbare, explosieve, agressieve vloeistoffen (b.v. benzine, oplosmiddelen, zuren, logen enz.)
5. brandbare, explosieve soorten stof (b.v. magnesium-, aluminiumstof enz.).

Reservedelen en toebehoren

VOORZICHTIG

Reservedelen en toebehoren.

Het gebruik van niet-originele reservedelen en toebehoren kan de veiligheid van het toestel benadelen.

1. Alleen reservedelen en toebehoren van Nilfisk-Alto gebruiken.
2. Alleen de met het toestel geleverde of in de gebruiksaanwijzing vastgelegde borstels gebruiken.

Vuilreservoir leegmaken

VOORZICHTIG

Milieugevaarlijke zuigmaterialen.

Zuigmaterialen kunnen een gevaar voor het milieu vormen.

1. Het zuiggoed overeenkomstig de wettelijke bepalingen afvoeren.

2 Beschrijving

nederlands

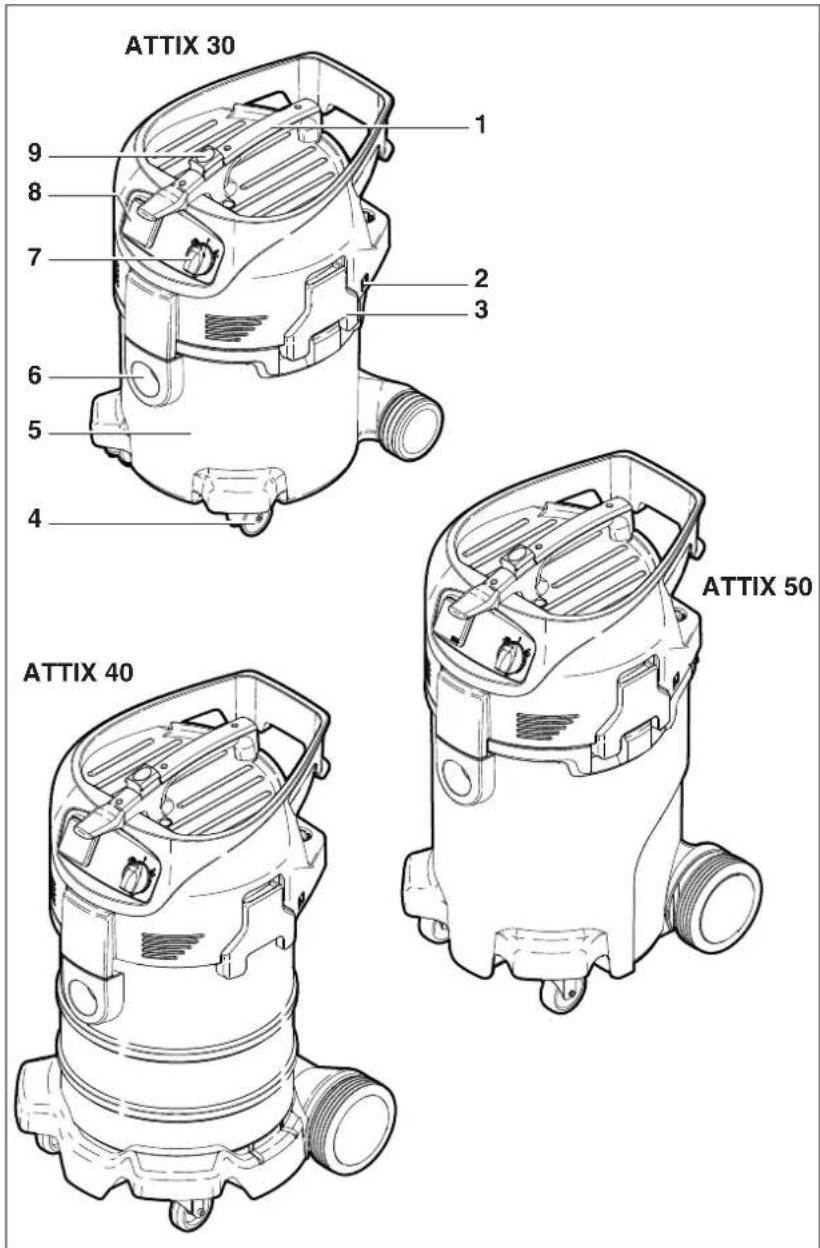

2.1 Bedieningselementen

1 Handvat met geleiding voor het opwikkelen van het netsnoer
2 Bevestigingspunt voor zuigbuishouder
3 Sluitklem
4 Zwenkwiel
5 Vuilreservoir
6 Inlaatfitting
7 Toestelschakelaar
8 Stopcontact toestel 1)
9 Activeringsknop voor filterreiniging 1)

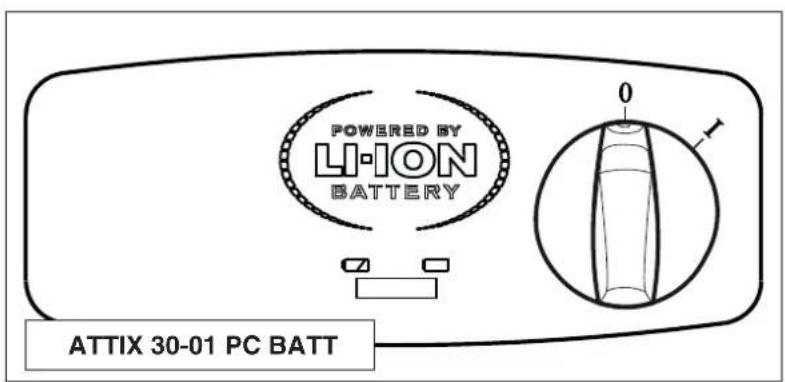

2.2 Bedieningspaneel

3 Vóór de inbedrijfstelling

nederlands

3.1.1 Toebehoren uit de verpakking nemen 1)

1. Toestel en toebehoren uit de verpakking nemen.
2. De netstekker mag nog niet in een stopcontact zijn ge- stoken.

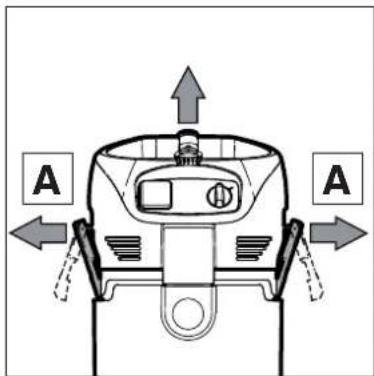

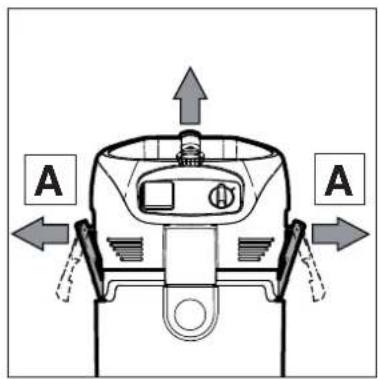

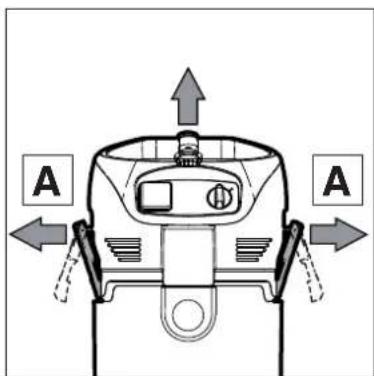

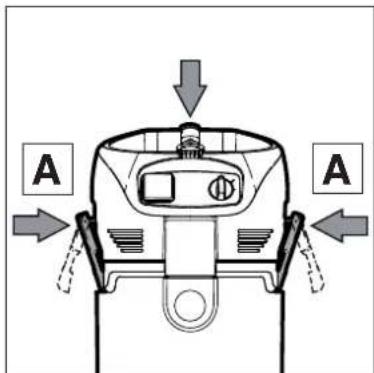

3. De sluitklemmen (A) openen en het bovendeel van de zuiger verwijderen.
4. De toebehoordelen ^1) uit het vuilreservoir en de verpakking nemen.

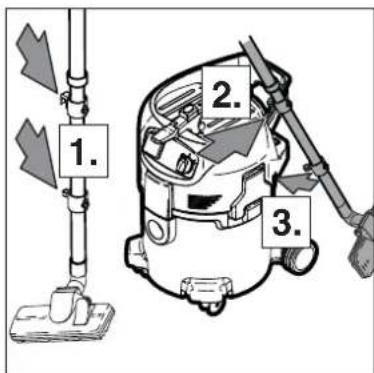

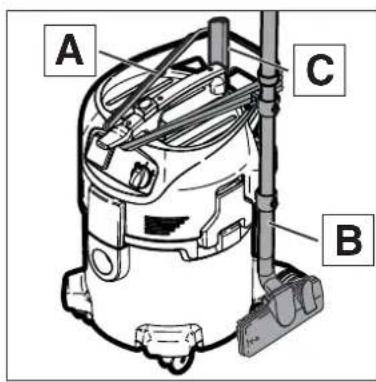

3.1.2 Zuigbuishouder aan de zuigbuis bevestigen 1)

1. De zuigbuishouder aan de zuigbuis bevestigen.

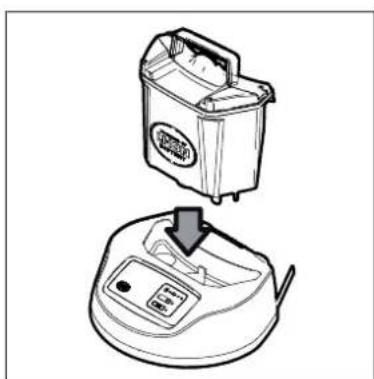

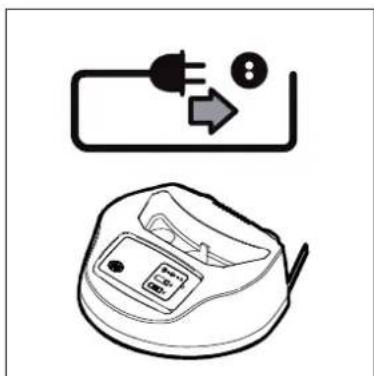

3.2 Batterij laden en inzetten (ATTIX 30-01 PC BATT)

1. De stekker van de batterijlader in een volgens de voorschriften geïnstalleerde wandcontactdoos steken.

1. Na beëindiging van het laadproces (display 100% schijnt) de batterij uit de batterijlader nemen.

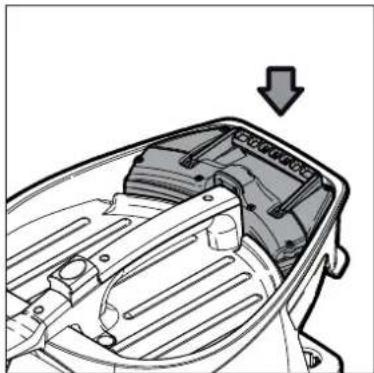

1. De batterij in de zuiger zetten en het batterijdraaghandvat neerklappen om de batterij te vergrendelen.

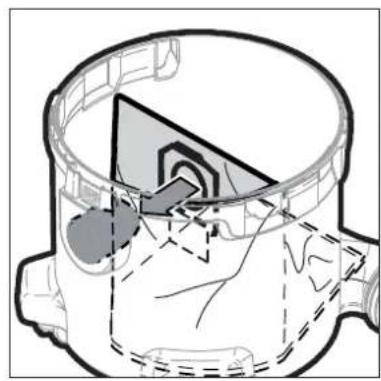

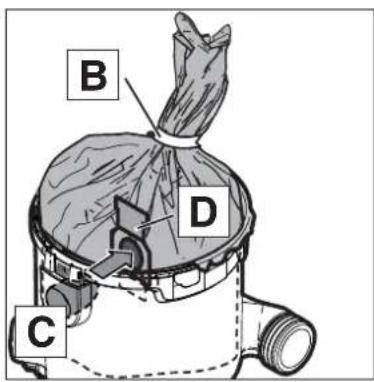

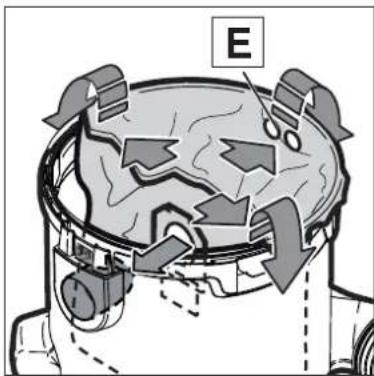

3.3 Stofzak inzetten

1. De netstekker mag nog niet in een stopcontact zijn gestoken.

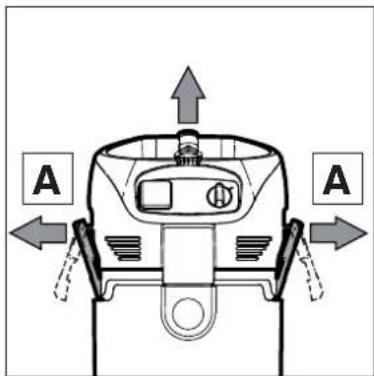

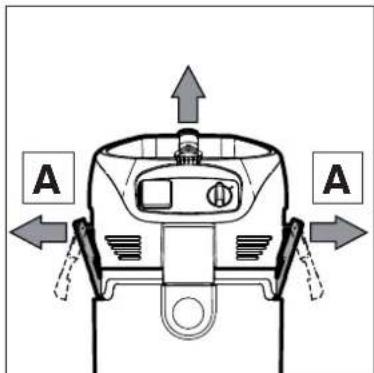

2. De sluitklemmen (A) openen en het bovendeel van de zuiger verwijderen.

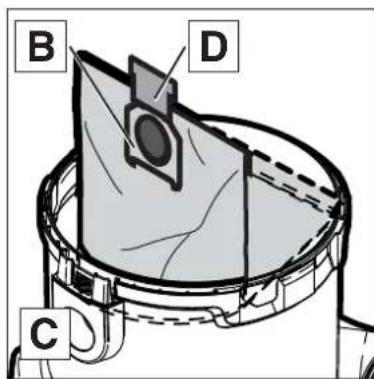

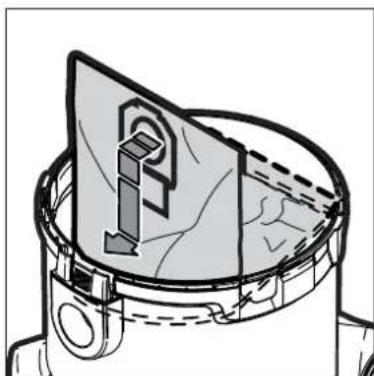

1. De stofzak in het vuilreservoir leggen.

1. De stofzakmof krachtig op de inlaatfitting drukken.

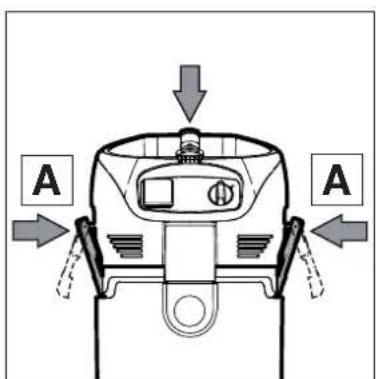

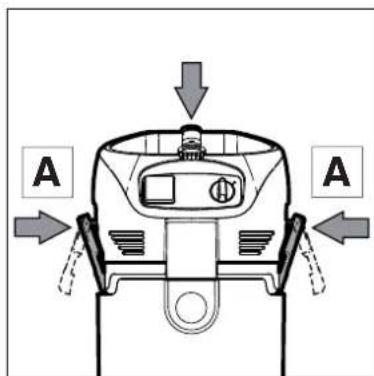

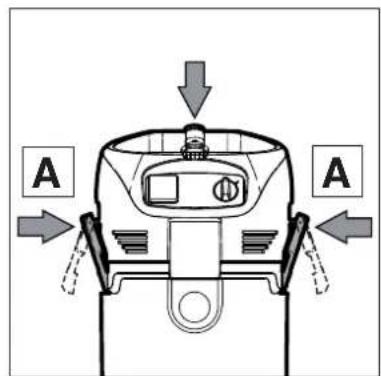

1. Het bovendeel van de zuiger opzetten.

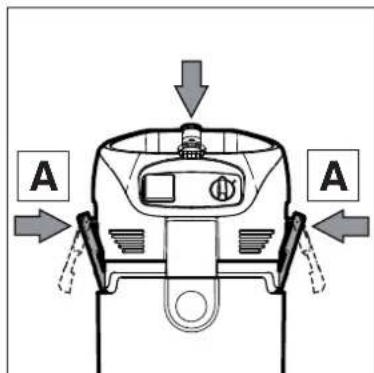

2. De sluitklemmen (A) sluiten. Op de juiste zitting van de sluitklemmen letten.

nederlands

4 Bediening/gebruik

4.1 Aansluitingen

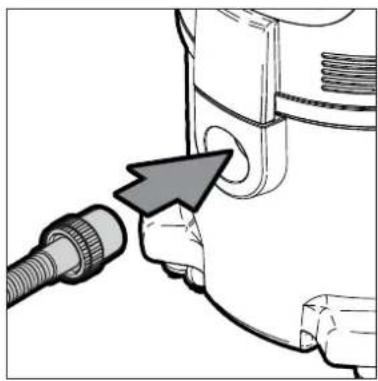

4.1.1 Zuigslang aansluiten

4.1.2 Elektrische aansluiting

De op het typeplaatje aangegeven bedrijfsspanning moet overeenkomen met de spanning van het stroomnet.

4.2 Toestel inschakelen

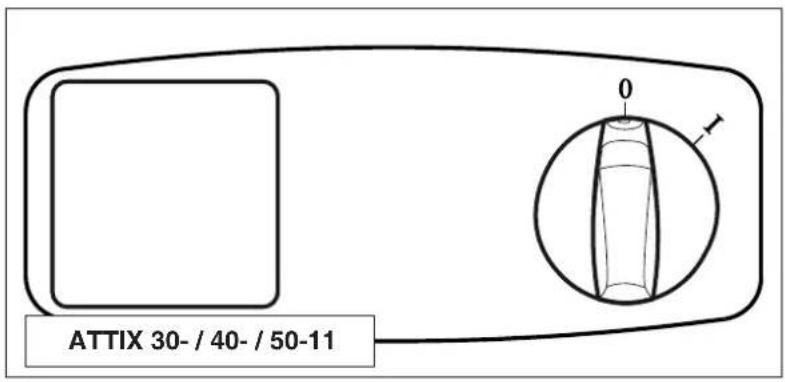

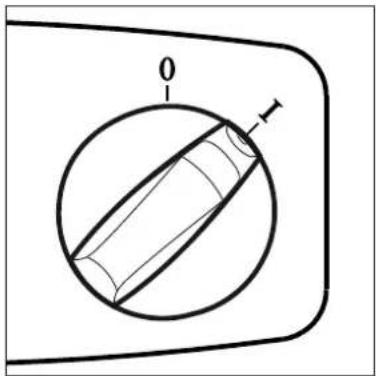

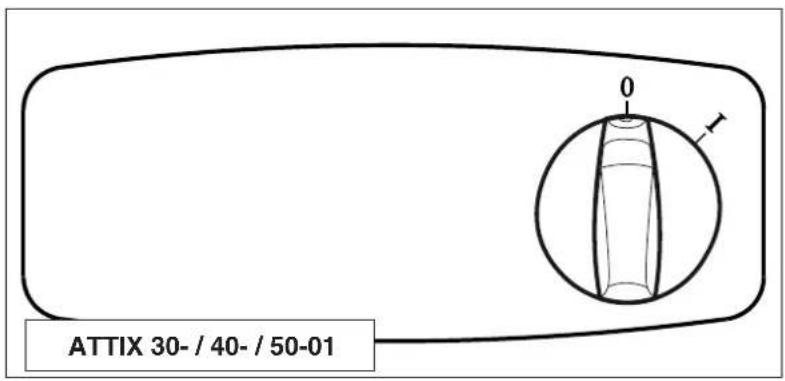

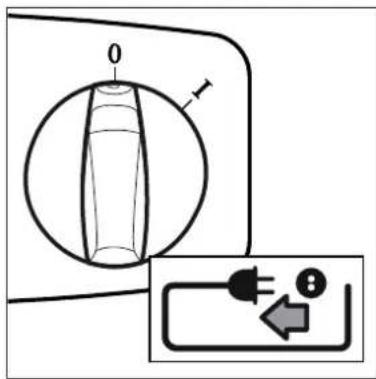

4.2.1 Schakelaar, 0-I "1)

1. De zuigslang aansluiten.

2. Erop letten dat de zuiger is uitgeschakeld.

3. De stekker van de aansluitkabel in een stopcontact steken dat volgens de voorschriften is geïnstalleerd.

Schakel-stand	Functie
0	Uit
I	Aan

Schakel-stand	Functie
0	Uit
auto	Auto On/Off
I	Aan / manueel bedrijf

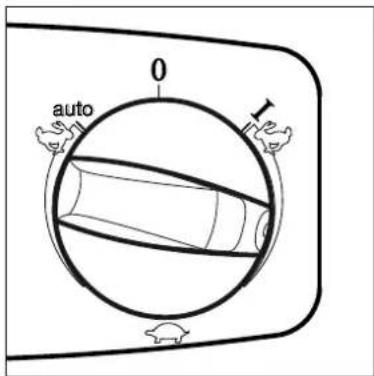

4.2.3 Zuigkrachtregeling 1)

Schakel-stand	Functie
	De zuigkrachtre-geling maakt het mogelijk dat het zuigvermogen aan verschillende zuigtaken wordt aange-past.

nederlands

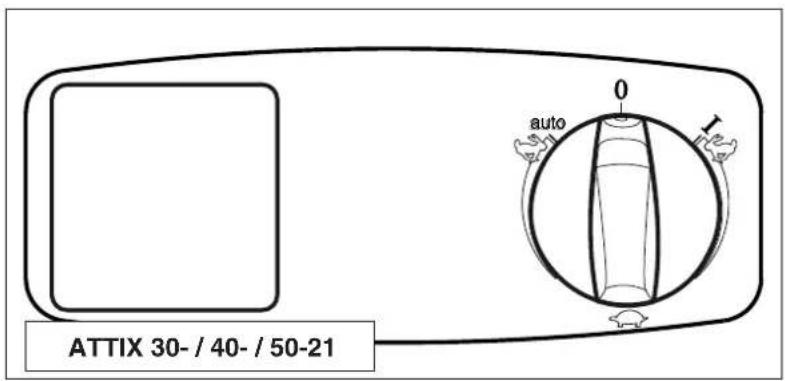

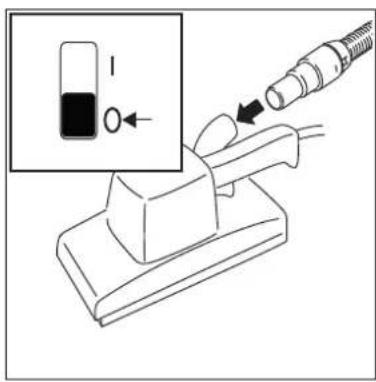

4.2.4 Auto-on/off-bedrijf – schakelstand„auto“ ^1)

De zuiger wordt met het aangesloten elektrowerktuig in- en uitgeschakeld. Vuil wordt onmiddellijk aan de stofbron opgenomen.

Reglementair mogen alleen stof- technisch goedgekeurde stofver- wekkende apparaten worden aan- gesloten.

Maximale vermogensopname van het aan te sluiten elektrisch toestel: zie hoofdstuk „Technische gegevens“.

Voordat de schakelaar in de stand „auto“ wordt gedraaid erop letten dat het aangesloten elektrisch toestel is uitgeschakeld.

1. Zuiger uitschakelen.

2. Het elektrowerk- tuig uitschakelen.

3. Het elektrowerktuig en de zuiger met de zuigslang verbinden.

4. De stekker van het elek-trowerktuig in het stop-contact van het toestel aan het bedieningspaneel van de zuiger steken.

5. De zuiger inschakelen, schakelstand "auto".

6. Het elektrowerktuig inschakelen. De zuigmotor start bij het inschakelen van het aangesloten elektrowerktuig. Na het uitschakelen van het elektrisch toestel loopt de stofzuiger nog een kort moment na opdat het in de zuigslang aanwezige stof in de veiligheidsfilterzak wordt gezogen.

nederlands 4.3 Filterelement reinigen

4.3.1 Filterelement reinigen "Push & Clean" (ATTIX 30-/40-/50-xx PC)

Alleen bij het zuigen zonder stofzak en zonder inlegdoekfilter.

Als het zuigvermogen daalt:

1. De schakelaar in de stand "I" (maximaal zuigvermogen) brengen.
2. Met de handpalm de opening van het zuighulpstuk of van de zuigslang afsluiten.
3. 1. De bedieningsknop voor de filterreiniging 3x indrukken. De lamellen van het filterelement worden door de daarbij ontstane luchtstroom van vastzittend stof ontdaan.

4.3.2 Filterelement reinigen

Alleen bij het zuigen zonder inlegdoekfilter.

Om een constant zuigvermogen te garanderen wordt het filterelement tijdens het bedrijf automatisch gereinigd. Bij extreem sterke vervuiling van het filterelement bevelen wij een complete reiniging aan:

1. De zuiger uitschakelen.
2. De zuigmond- of zuigslangopening met de handpalm afsluiten.
3. De toestelschakelaar in de stand „l“ brengen en de zuiger ca. 10 seconden bij gesloten zuigslangopening laten lopen.

5 Toepassingsgebieden en werkmethoden

nederlands

5.1 Werktechnieken

Extra toebehoren, zuighulpstukken en zuigslangen kunnen - indien deze correct worden gebruikt - het reinigingseffect versterken en de reinigingsinspanning verkleinen.

Een effectieve reiniging wordt bereikt door rekening te houden met een klein aantal richtlijnen, gecombineerd met uw eigen ervaringen op speciale gebieden.

Hier volgen enkele belangrijke aanwijzingen.

5.1.1 Droge stoffen opzuigen

Vóór het opzuigen van droge stoffen moet altijd een afvoerzak in het reservoir zijn geplaatst (bestelnr.: zie paragraaf „Toebehoren“). Het opgezogen materiaal kan dan vervolgens op eenvoudige en hygiënische wijze worden afgevoerd.

Na het opzuigen van vloeistoffen is het filterelement vochtig. Een vochtig filterelement raakt sneller dicht indien droge stoffen worden opgezogen. Om deze reden moet het filterelement vóór het droogzuigen worden uitgespoeld en gedroogd of door een droog filterelement worden vervangen.

5.1.2 Vloeistoffen opzuigen

Vóór het opzuigen van vloeistoffen moet principieel de filterzak/afvoerzak uit het vuilreservoir nemen.

Het gebruik van een separaat filterelement of filterzeef wordt aanbevolen. Geldt niet voor XC-machines.

Bij schuimontwikkeling het werk onmiddellijk beëindigen en het reservoir leegmaken.

Ter vermindering van de schuimontwikkeling de schuimdoder Nilfisk-Alto Foam Stop gebruiken (bestelnr.: zie hoofdstuk „Toebehoren“).

6 Na het gebruik

6.1 Zuiger uitschakelen en opbergen

1. Het toestel uitschakelen en de netstekker uit het stopcontact trekken.

2. Het netsnoer aan de handgreep (A) opwikkelen. Met het oprollen aan het huis beginnen en niet aan het stekkereinde opdat het netsnoer niet in elkaar draait.

3. Het vuilreservoir leegmaken, de zuiger reinigen.

4. Na het opzuigen van vloeistoffen: het bovendeel van de zuiger separaat afstellen opdat het filterelement kan drogen.

5. De zuigbuis met de vloer-zuigmond (B) in de houders hangen en het toebehoren (C) opbergen.

6. De stofzuiger in een droge ruimte opslaan, beschermd tegen onbevoegd gebruik.

7 Onderhoud

7.1 Onderhoudsschema

		Na het werk Indien nodig
7.2.1	Vuilreservoir leegmaken	●
7.2.2	Filterzak vervangen		●
7.2.3	Afvoerzak vervangen		●
7.2.4	Filterelement vervangen (Push&Clean)		●
7.2.5	Filterelement vervangen (XtremeClean)		●

7.2 Onderhouds - werkzaamheden

7.2.1 Vuilreservoir leegmaken

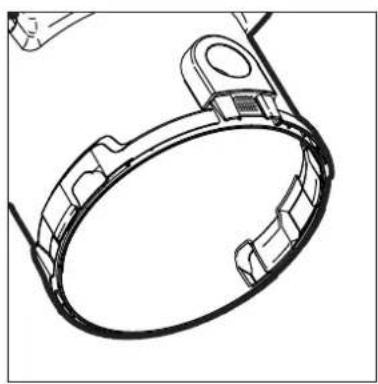

Na het leegmaken: De reservoirrand en de afdichtingen in de tussenring en het bovenste zuigerdeel reinigen vooraleer deze opnieuw opgezet worden.

Als de afdichting of de gleuf vuil of beschadigd is, daalt het zuigvermo-gen.

Vooraleer de zuigslang opnieuw ingestoken wordt, moeten de inlaatfitting en de slangmof gereinigd worden.

1. Het toestel uitschakelen en de netstekker uit het stopcontact trekken.

2. De sluitklemmen (A) openen en het bovendeel van de zuiger verwijderen.

3. Het zuiggoed uitgieten.

4. Het zuiggoed overeen- komstig de wettelijke voorschriften wegdoen.

5. Het bovendeel van de zuiger opzetten.

6. De sluitklemmen (A) sluiten. Op de juiste zitting van de sluitklemmen letten.

nederlands 7.2.2 Afvoerzak vervangen

1. Het toestel uitschakelen en de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen en het bovendeel van de zuiger verwijderen.

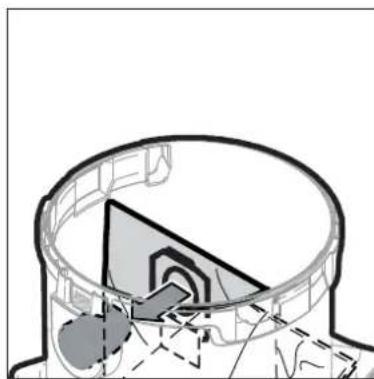

Wegnemen van de stofzak:

1. De stofzakmof (B) voorzichtig van de inlaatfitting (C) trekken.
2. De stofzakmof met de sluiter (D) sluiten.
3. De stofzak volgens de wette- lijke bepalingen verwijderen.

Inzetten van de stofzak:

1. Het vuilreservoir reinigen.
2. De stofzak (B) in het vuilreservoir leggen.
3. De stofzakmof krachtig op de inlaatfitting drukken.

1. Het bovendeel van de zuiger opzetten.
2. De sluitklemmen (A) sluiten. Op de juiste zitting van de sluitklemmen letten.

7.2.3 Afvoerzak vervangen

1. Het toestel uitschakelen en nederlands de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen en het bovendeel van de zuiger verwijderen.

Wegnemen van de afvoerzak:

1. De afvoerzak met het snoer (B) sluiten.
2. De afvoerzakmof voorzichtig van de inlaatfitting (C) trekken.
3. De afvoerzakmof (D) met de sluiter sluiten.
4. De afvoerzak volgens de wettelijke bepalingen verwijderen.

Inzetten van de afvoerzak:

1. Het vuilreservoir reinigen.
2. Een nieuwe afvoerzak in het vuilreservoir leggen.
3. Erop letten dat de ventilatieopeningen (E) van de afvoerzak zich in het binnenste van het vuilreservoir bevinden.
4. De stofzakmof krachtig op de inlaatfitting drukken.
5. De bovenste rand van de afvoerzak over de rand van het vuilreservoir trekken.

1. Het bovendeel van de zuiger opzetten.
2. De sluitklemmen (A) sluiten. Op de juiste zitting van de sluitklemmen letten.

nederlands 7.2.4 Filterelement vervangen (Push & Clean System)

Nooit zonder filter zuigen!

1. Het toestel uitschakelen en de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen en het bovendeel van de zuiger verwijderen.

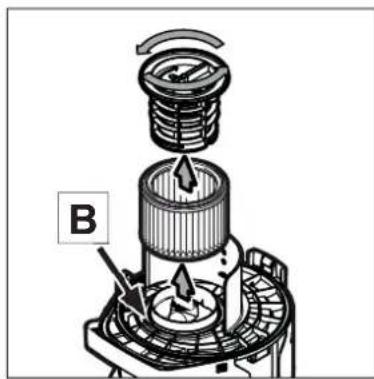

Filterelement afnemen:

1. De fi Iterspanschijf tegen de wijzers van de klok in draai- en en afnemen.
2. Het fi lterelement voorzichtig afnemen.
3. De fi Iterdichting (B) reinigen, op beschadiging controleren en indien nodig vervangen.

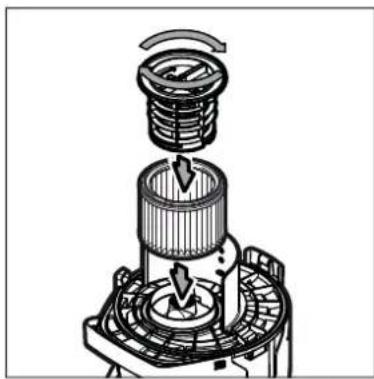

1. Het nieuwe fi Iterelement in-zetten.
2. De fi Iterspanschijf aanbrengen en vast vergrendelen door met de wijzers van de klok mee te draaien.
3. Het gebruikte fi Iterelement overeenkomstig de wette-lijke bepalingen verwijderen.

1. Het bovendeel van de zuiger opzetten.
2. De sluitklemmen (A) sluiten. Op de juiste zitting van de sluitklemmen letten.

7.2.5 Filterelement vervangen (XtremeClean System)

Nooit zonder filter zuigen!

1. Het toestel uitschakelen en nederlands de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen en het bovendeel van de zuiger verwijderen.

Filterelementen afnemen:

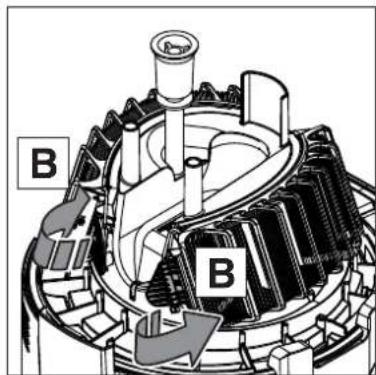

1. De fi Iterspanner (B) openen.
2. Beide cassettes met fi I-terelementen voorzichtig afnemen.

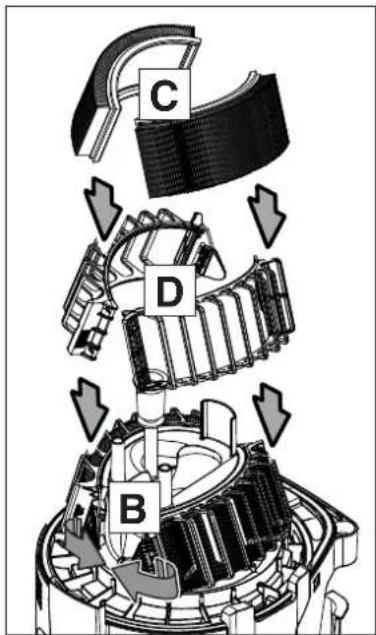

1. Nieuwe fi Iterelementen (C) in de cassettes (D) zetten.
2. De cassettes met de fi Iterelementen in het bovendeel van de zuiger zetten.
3. De fi Iterspanner (B) vergrendelen.
4. De gebruikte fi Iterelementen volgens de wettelijke bepalingen verwijderen.

1. Het bovendeel van de zuiger opzetten.
2. De sluitklemmen (A) sluiten. Op de juiste zitting van de sluitklemmen letten.

8 Eliminatie van storingen

Storing Oorzaak Eliminatie
‡ Motor draait niet > Zekering van het stopcontact is uitgeschakeld.> Overbelastingsbeveiliging is geactiveerd.> Motor defect. • Motorvervanging	• Zekering inschakelen.• De stofzuiger uitschakelen, ca. 5 minuten laten afkoelen. Indien de stofzuiger niet opnieuw kan worden ingeschakeld, moet de Nilfisk-Alto-klantenservice worden geraadpleegd.door Nilfisk-Alto-Service laten doorvoeren.
‡ Motor draait niet bij automatisch bedrijf1)	> Elektrisch gereedschap defect of niet juist aangesloten.> Vermogensopname van het elektrisch werktuig te gering.	• De werking van het elektrisch gereedschap controleren resp. de stekker vast insteken.• Op minimumvermogensopname van P>40 W letten.
‡ Verminderd zuigvermogen >	Zuigkrachtregeling1) op te gering zuigvermogen ingesteld.> Zuigslang/zuigmond verstopt. •> Reservoir, afvoerzak of stofzak vol.> Filterelement vervuild. • Zie hoofdstuk „Filterelement reinigen“ resp. „Filterelement vervangen“.> De afdichting tussen het reservoir en het bovendeel van de zuiger is defect of ontbreekt.> Reinigingsmechanisme defect	• De zuigkracht overeenkomstig hoofdstuk „Zuigkrachtregeling“.De zuigslang/zuigmond reinigen.• Zie hoofdstuk “Reservoir leegmaken” of "Afvoerzak, stofzak vervangen”.• De afdichting vervangen.• Nilfisk-Alto-Service informeren.
‡ Zuiger wordt tijdens het natzuigen uitgeschakeld	> Reservoir vol • Het toestel uitschakelen. Het reservoir leegmaken.
‡ Spanningsschommelingen >	Te hoge impedantie van de spanningsvoorziening.	• Het toestel op een ander stopcontact aansluiten dat zich dichter bij de zekeringenkast bevindt. Er zijn geen spanningsschommelingen boven 7% te verwachten als de impedantie op het overdrachtspun ≤ 0.15 Ω bedraagt.

9 Allerlei

nederlands

9.1 Machine voor recycling beschikbaar maken

Het uitgediende toestel on-middellijk onbruikbaar maken.

1. De netstekker uittrekken.
2. De aansluitkabel doorknippen.
3. Gooi elektrische toestellen nooit in het huisvuil!

Overeenkomstig de Europese Richtlijn 2002/96/EG inzake Elektrische en Elektronische Uitgediende Toestellen moeten uitgediende elektrische toestellen separaat verzameld en voor recycling ter beschikking gesteld worden.

9.2 Garantie

Voor de garantie en de vrijwaring gelden onze algemene handels- voorwaarden.

Eigenmachtige veranderingen aan het toestel, de inzet van verkeerde reservedelen en toebehoren alsook het gebruik niet-conform de voorschriften sluiten een aansprakelijkheid van de producent uit voor de daaruit voortvloeiende schade.

9.3 Keuringen

Elektrotechnische keuringen moeten volgens de bepalingen van de veiligheidsvoorschriften (BGV A3) en overeenkomstig DIN VDE 0701 deel 1 en deel 3 worden uitgevoerd. Deze keuringen dienen conform DIN VDE 0702 in regelmatige intervallen en na reparaties of wijzigingen aan de stofzuiger te worden uitgevoerd.

De stofzuiger voldoet aan de bepalingen van de norm IEC/EN 60335-2-69.

9.4 EG- conformiteitsverklaring

CE	EG-conformiteitsverklaring
ALTO Deutschland GmbHGuido-Oberdorfer-Straße 2-8D-89287 Bellenberg
Product:	Stofzuiger voor nat en droog gebruik
Type:	ATTIX 30 / 40 / 50
Beschrijving:	230-240 V~, 50/60 Hz
De constructie van het toestel voldoet aan de volgende van toepassing zijnde voorschriften:	EG-Machinerichtlijn 98/37/EGEG-Laagspanningsrichtlijn 73/23/EGEG-Richtlijn EMC 89/336/EG
Toegepaste geharmoniseerde normen:	EN 12100-1, EN 12100-2EN 60335-1EN 60335-2-69EN 55014-1, EN 55014-2, EN 61000-3-2
Toegepaste nationale normen en technische specifi caties:	DIN EN 60335-1DIN EN 60335-2-69
Anton SørensenGeneral Manager EAPCTechnical Operations Brøndby 2008

nederlands 9.5 Technische gegevens

ATTIX 30 / 40 / 50 50-21 PC EC
		EU	CH / DK	GB 230	GB 110V	US	FR	AU/NZ	ZA	EU
Voltage	V	230			110	120	230	230 / 240	230	230
Mains frequency	Hz	50 / 60				60	50			50/60
Fuse	A	16	10	13	16	15	16	16	13	16
Power consumption _IEC	W	1200			1000		1200			1100

ATTIX
		30-0130-01 PC	40-01 PC 50-01 PC		30-11 PC30-21 PC30-21 XC	40-21 PC40-21 XC	50-21 PC51-21 XC	50-21PC EC
Connected load for appliance socket	W	-			24001750 (GB 110)600 (US)			2400
Total connected load	W	12001000 (GB 110, US)			36002750 (GB 110)1440 (US)			3500
Air flow rate(max.)	m3/hl/min	222/3700192/3200 (GB 110, US)						2613600
Vacuum	mbar/hPAkPa	250 / 25230 / 23 (GB 110, US)						230 /23
Sound pressure level at a distance of 1 m, EN 60704-1	dB(A) 62 ± 2
Sound level	dB(A) 59 ± 2
Power cord: Length		7,5
Power cord: Type		1. (EU, AU)2. (GB 110V)3. (ZA, GB 230V)4. (CH)6. (US)	3. (EU, GB 230V)4. (CH)	2. (GB 110V)3. (EU, DK, ZA, GB 230V)4. (CH)6. (US)	3. (EU, GB 230V, DK, AU)5. (GB 110V)4. (CH)6. (US)	3. (EU, AU)4. (CH)	3. (EU, GB 230V, DK, AU)5. (GB 110V)6. (US)	3. (EU)
Protection class		II			I
Type of protection(splash water protected)		IPX4
Radio interference level		EN 55014-1
Tank volume	I	30	37	47	30	37	47
Width	mm	360	440	360	360	440	360
Depth	mm	450
Height	mm	600	740	750	600	740	750
Weight	kg	10	13	11	10 (PC)11 (XC)	12 (PC)14 (XC)	11 (PC)12 (XC)	11
1) H05RR-F 2x0.75 2) H05BQ-F 2x1.0 3)H05RR-F 3G1,5 4) H05RR-F 3G1,0 5) H07BQ-F 3G2,5 6) SJTW-A AWG 16/3

9.6 Toebehoren

Benaming Bestelnummer
Fleece-stofzakken Attix 30 (5 stuks) 302004000
Fleece-stofzakken Attix 40, 50 (5 stuks) 302004004
Afvoerzak Attix 30, 40, 50 (5 stuks) 302000728
Ronde filter PC 302000461
Vlakke filter XC (2 stuks) 302002842
Inlegdoekfilter Attix 30 302000525
Inlegdoekfilter Attix 50 302000606
Nilfisk-Alto-Foam-Stop (6x1l) 8469

Nilfisk ALTO

works for you

http://www.nilfi sk-alto.com

HEAD QUARTER

DENMARK

Nilfi sk-Advance Group

Sognevej 25

DK-2605 Brøndby

Tel.: [phone]

E-mail: mail.com@nilfi sk-advance.com

SALES COMPANIES

ARGENTINA

Nilfi sk-Advance srl.

Edificio Central Park

Herrera 1855, Offi ce 604
