GEBRUIKSAANWIJZING Axis20V PHONIC

PHONIC

Axis SERIES

Axis20V

Axis18B

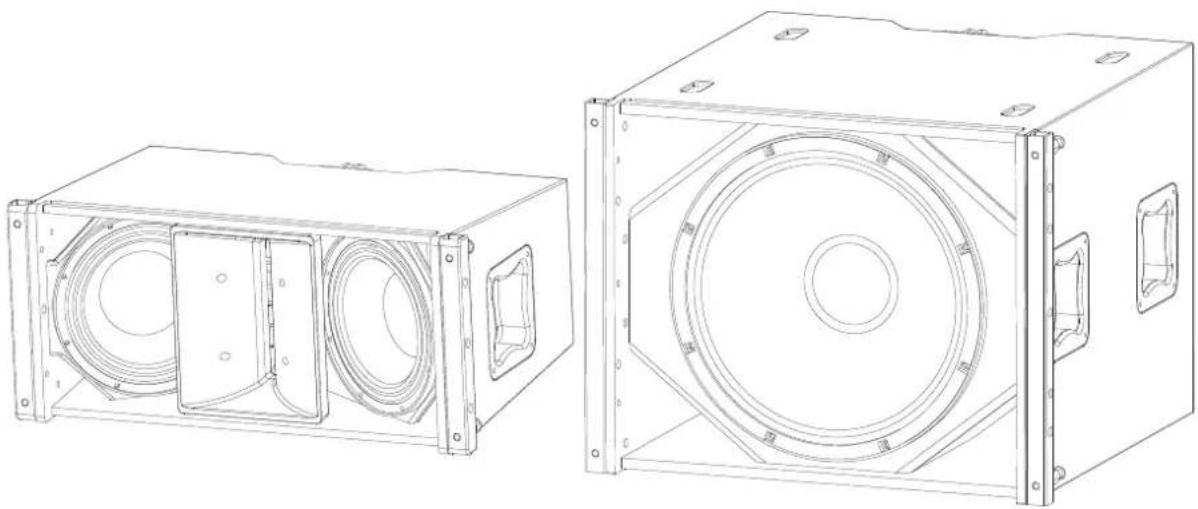

線性陣列音箱

Technical line drawing of two views of a mechanical device housing (no text or symbols)

安全說明

1. 請在使用本機前，仔細閱讀以下說明

2. 請保留本使用手冊，以便日後參考

3. 為保障操作安全，請注意所有安全警告

4. 請遵守本使用手冊內所有的操作說明

5. 請不要在靠近水的地方，或任何空氣潮濕的地點操作本機

6. 本機只能用乾燥布料擦拭，請勿使用噴霧式或液體清潔劑。清潔本機前請先將電源插頭拔掉

7. 請勿遮蓋任何散熱口。確實依照本使用手冊來安裝本機

8. 請勿將本機安裝在任何熱源附近。例如：暖氣、電暖氣、爐灶或其它發熱的裝置（包括功率擴大機）

9. 請注意極性或接地式電源插頭的安全目的。極性電源插頭有寬窄兩個寬扁金屬插腳。接地式電源插頭有兩支寬扁金屬插腳和第三支接地插腳。較寬的金屬插腳（極性電源插頭）或第三支接地插腳（接地式電源插頭）是為安全要求而制定的。如果隨機所附的插頭與您的插座不符，請在更換不符的插座前，先咨詢電工人員

10. 請不要踩踏或擠壓電源線，尤其是插頭、便利插座、電源線與機身相接處

11. 本機只可以使用生產商指定的零件/配件

12. 本機只可以使用與本機搭售或由生產商指定的機櫃、支架、三腳架、拖架或桌子。在使用機櫃時，請小心移動已安裝設備的機櫃，以避免機櫃翻倒造成身體傷害

1. 在雷雨天或長期不使用的情況下，請拔掉電源插頭

2. 所有檢查與維修都必須交給合格的維修人員。本機的任何損傷都須要檢修，例如：電源線或插頭受損，曾有液體濺入或物體掉入機身內，曾暴露於雨天或潮濕的地方，不正常的運作，或曾掉落等

這個三角形閃電標誌是用來警告用戶，裝置內的非絕緣危險電壓足以造成使人觸電的危險性

這個三角形驚嘆號標誌是用來警告用戶隨機使用手冊中有重要操作與保養維修說明

爲減少火災或觸電的危險性，請勿將本機暴露於雨天或潮濕的地方

任何未經本使用手冊許可的操控，調整或設定步驟都可能產生危險的電磁輻射

Axis20V/18B

線性陣列音箱

繁體中文使用手冊

產品目錄

簡介....4

推薦設置....4

工程圖....5

產品特點....6

規格....6

適用場景推介....7

吊掛架....7

簡介

感謝您購買 Phonic Axis 系列音箱，它們的外觀設計新穎高雅，功率效果卓越出色，價位合理，是所有音箱中的理想之選。此系列產品共有2個型號，可以多種組合，雙10"線性音箱和18"超低音箱，它們均有強大的功率和寬廣的頻率響應範圍。

產品隨附專業音箱連接器，有全頻和超低多種用途，每款產品都有專門吊件，可吊掛堆疊，也可全頻吊掛，選擇本公司其它型號超低置於地面，其中超低音單元產品可使低音聲音完美再現，另外產品有較高的性價比，所以Axis系列是您物超所值的選擇！

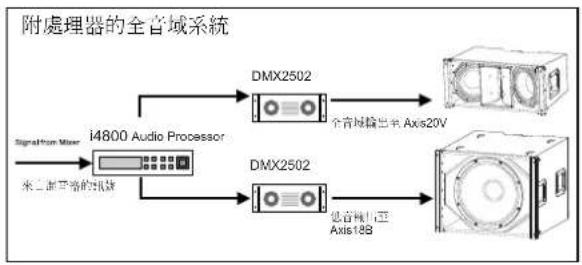

推薦設置


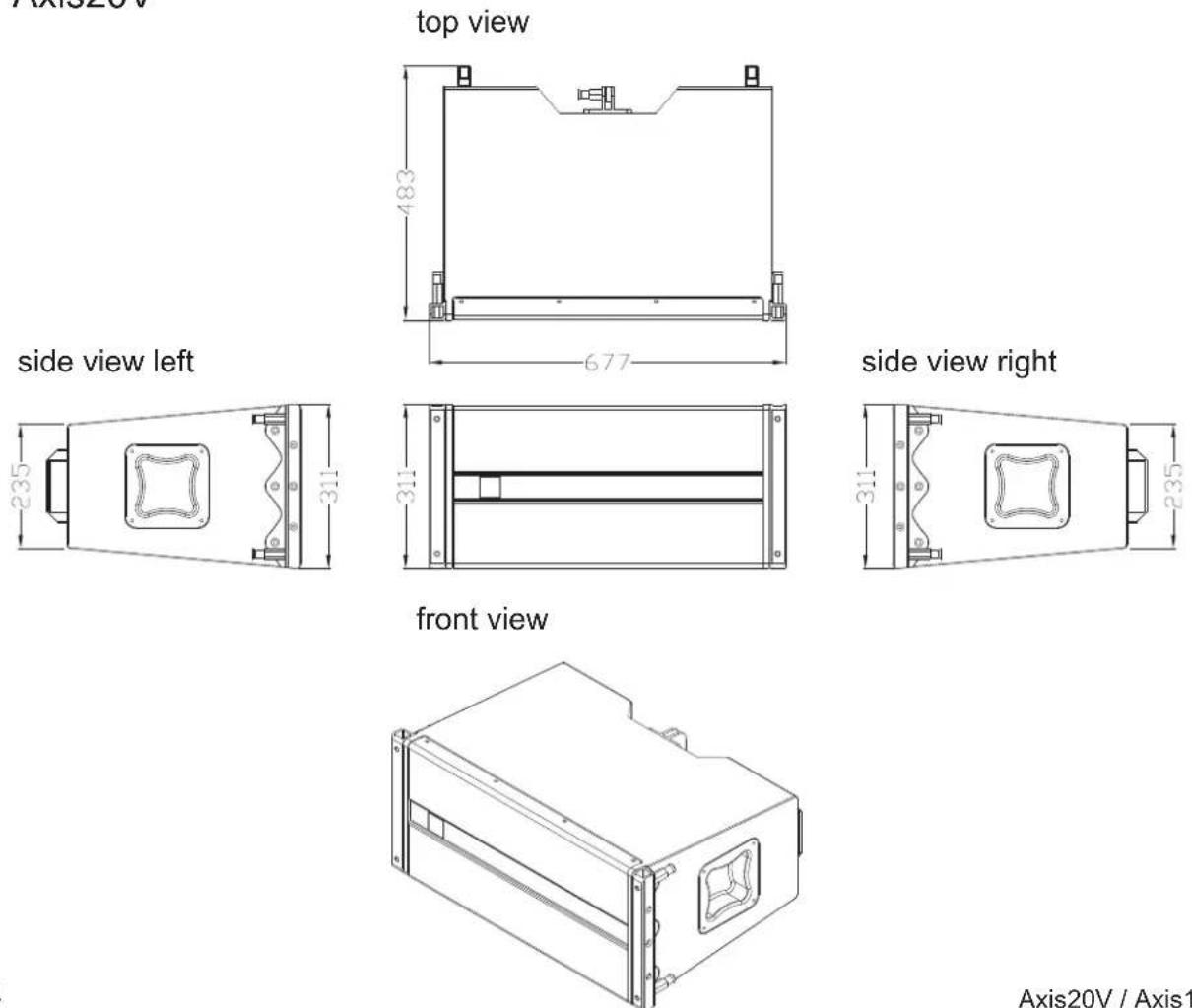

Axis20V

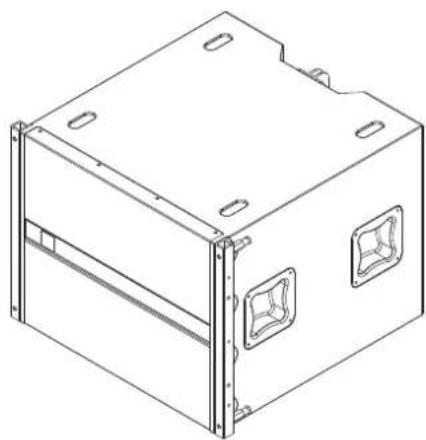

Axis18B

top view

side view left side view right

Technical drawing of a rectangular frame with two square cutouts and a side wall, dimensioned 525 (no text or symbols)

Pure technical drawing of a mechanical part with dimension lines (no text or symbols)

Technical drawing of a rectangular frame with two square cutouts and a vertical dimension labeled 525 (no text or symbols beyond measurement lines)

front view

Technical line drawing of a rectangular electronic enclosure with mounting holes and internal compartments (no text or symbols)

簡介

Axis20V

2x10" 2 音路線性陣列音箱

• 多重用途，可吊掛，可堆疊，作為主擴和聲音增強音箱
  ● 額定功率 (程序/峰值): 1120W/2240W
• 靈敏度: 104dB 1watt/1meter
• 頻率響應: 50 Hz – 20 kHz
  (36mm) 複合膜驅動高音單體
• 輻射角為 100^ 水平
• 梯形箱體
• 專門符合安全的吊掛系統
  ● 牢固的鋼網保護

Axis18B

18" 超低音

● 額定功率 (程序/峰值):
1000W/2000W
● 靈敏度: 100dB 1watt/1meter
● 頻率響應: 35 Hz – 300 Hz
● 堅實的把手
- 專門符合安全的吊掛系統
● 牢固的鋼網保護

規格

	Axis20V Axis18B
頻率響應(-3dB)	55 Hz-18 kHz 35Hz-300Hz
頻率響應(-10dB)	50 Hz-20 kHz
單體	2x10"(250mm)/2.5"voice coil LF 1x18"(460mm)/3"voice coil LF
	1x1.4"(36mm)/3"voice coil HF —
額定功率(程序/峰值)	1120W program /2240W peak 1000W program/2000W peak
靈敏度	104dB 1watt/1meter 100dB 1watt/1meter
最大音壓	131dB continuous, 137dB peak 127dB continuous, 133 dB peak
額定阻抗	8 ohms nominal 8 ohms nominal
傳播輻射角度(-6dB)	Horizontal: 100°	—
	Vertical coverage : Varies,depending on array length and configuration	—
分類	750 Hz passive —
連接器	2×Speakon NL4 2×Speakon NL4
尺寸(W*H*D)	677mm×311mm×483mm	677mm×525mm×660mm
淨重	31 kg/pc 4	2 kg/pc
毛重	32 kg/pc 46 kg/pc

適用場景推介

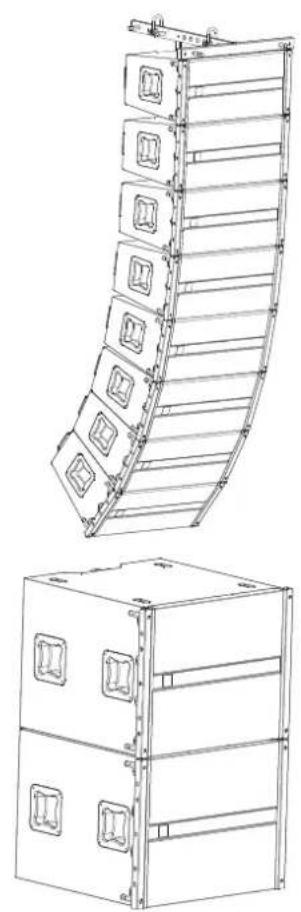

① 全頻吊掛，超低置於地面

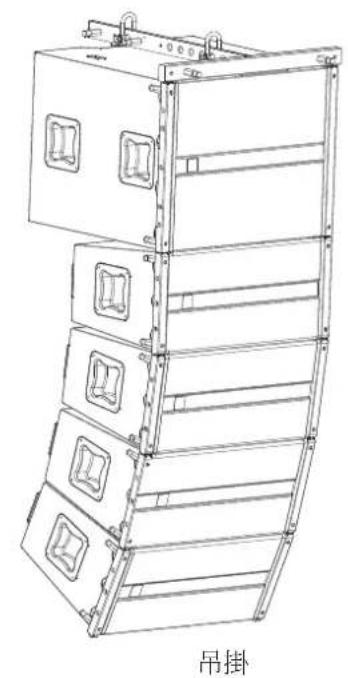

② 吊掛

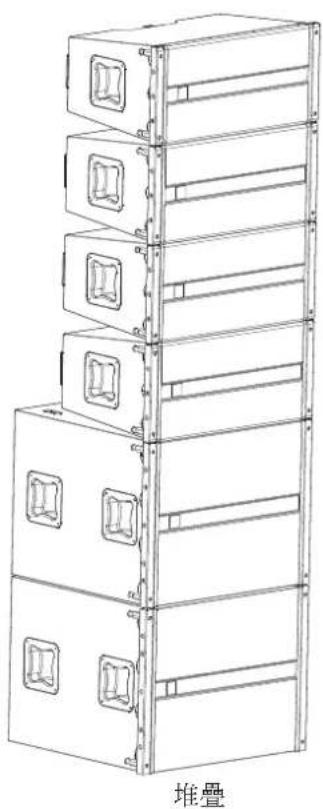

③ 堆疊

Technical line drawings of a multi-tiered industrial container or storage unit with mounting holes and structural panels (no text or symbols)

Technical line drawing of a multi-tiered industrial lifting cabinet (no text or symbols on the diagram itself)

Line drawing of a multi-tiered storage cabinet with mounting holes, labeled '堆叠' below (no other text or symbols)

全頻吊掛，超低置於地面

配件: 吊掛架

Technical line drawing of a mechanical bracket assembly (no text or symbols)

購買 Phonic 產品及周邊器材

如顧客需購買Phonic產品及周邊器材,請與授權的Phonic經銷商取得聯系.瀏覽我們的www.phonic.com網站,點擊Get Gear詳知Phonic經銷商聯系方式,也可直接與Phonic聯系,我們將快速搜索到您所在區域的Phonic經銷商.

服務與維修

Phonic 在全球遍布了 100 家服務中心.對於顧客所需求的各項服務,維修和更換部件,請聯系你所在地區的 Phonic 經銷商.但請用戶不要自行維修否則无法提供安全保障.

產品保證信息

Phonic 承諾對每項產品提供最完善的質量服務保證.根據顧客群體所在地區擴展我們的服務覆蓋範圍.從購買日期起顧客可享有一年的免費保固,還可在保固期內更換產品.請保管好產品購買的收據,以此質證尋求服務保證.未獲 RMA 號我們不接受退貨或提供免費維修.保固服务只限于正常使用下有效,用戶需按照說明正確使用,如肆意破壞或擅自修理機器,意外事故,錯誤使用,疏忽都不屬於保固範圍.

此外,保證服務也只限於在 Phonic 經銷商處購買有效.您想詳細了解保證信息,請登入 http://www.phonic.com.

客戶服務和技術支持

歡迎您登入我們的網站 http://www.phonic.com/help/. 在這裡您可尋求到各種咨詢, 技術提示, 驅動器下載, 退貨說明和其它有效信息. 我們將竭立為您解答各種疑問, 提供最完善的服務.
