PHOENIX GOLD ZDSKPSA2 - Luidspreker

ZDSKPSA2 - Luidspreker PHOENIX GOLD - Gratis gebruiksaanwijzing en handleiding

Vind de handleiding van het apparaat gratis ZDSKPSA2 PHOENIX GOLD in PDF-formaat.

📄 11 pagina's Nederlands NL ⬇ Downloaden 💬 AI-vraag ❓ 10 vragen ⚙️ Specs
Notice PHOENIX GOLD ZDSKPSA2 - page 1
1 / 11
Kies uw taal en geef uw e-mailadres: we sturen u een specifiek vertaalde versie.
Producttype Luidspreker
Merk Phoenix Gold
Model ZDSKPSA2
Vermogen (RMS) 50 W
Impedantie 4 ohm
Frequentiebereik 60 Hz - 20 kHz
Gevoeligheid 88 dB
Diameter woofer 6,5 inch
Diameter tweeter 1 inch
Afmetingen (B x H x D) 200 x 300 x 150 mm
Gewicht 2,5 kg
Montage Inbouw of vrijstaand
Kleur Zwart
Materiaal behuizing MDF
Connectiviteit Draad (schroefklemmen)
Geschikt voor Geluidsversterking, home audio
Garantie 2 jaar
Inhoud verpakking Luidspreker, handleiding, montagemateriaal
Energieverbruik Passief (geen eigen voeding)
Reparatie Onderdelen beschikbaar via fabrikant

Veelgestelde vragen - ZDSKPSA2 PHOENIX GOLD

Hoe sluit ik de ZDSKPSA2 luidspreker aan?
Gebruik luidsprekerkabel met schroefklemmen. Sluit de + en - aan op de versterker met de juiste polariteit. Zorg dat de versterker uit staat tijdens aansluiten.
Welke versterker is geschikt voor deze luidspreker?
Een versterker met 4 ohm uitgang en minimaal 50 W RMS per kanaal wordt aanbevolen.
Kan ik deze luidspreker in een auto gebruiken?
Deze luidspreker is ontworpen voor thuisgebruik. Voor auto's zijn speciale auto-luidsprekers aanbevolen.
Wat is het frequentiebereik van de ZDSKPSA2?
Het frequentiebereik is 60 Hz tot 20 kHz, wat een goede weergave van lage tot hoge tonen biedt.
Hoe kan ik de luidspreker het beste plaatsen?
Plaats de luidspreker op oorhoogte, uit de buurt van muren voor een betere geluidsweergave.
Hoe maak ik de luidspreker schoon?
Gebruik een droge zachte doek. Gebruik geen water of reinigingsmiddelen. Stof de bovenkant en het rooster voorzichtig af.
Wat moet ik doen als er geen geluid uitkomt?
Controleer de aansluitingen, of de versterker aan staat en of de bron geluid produceert. Met een multimeter kunt u de continuïteit van de kabel testen.
Kan ik meerdere luidsprekers aansluiten?
Ja, maar let op de totale impedantie. Sluit niet meer dan twee paar luidsprekers aan op een versterker die geschikt is voor 4 ohm.
Is de luidspreker magnetisch afgeschermd?
Nee, plaats de luidspreker niet direct naast een CRT-monitor of televisie, omdat het magnetische veld storing kan veroorzaken.
Wat is de garantie op deze luidspreker?
De standaardgarantie is 2 jaar. Registreer uw product op de website van Phoenix Gold voor eventuele verlenging.

Gebruikersvragen over ZDSKPSA2 PHOENIX GOLD

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Luidspreker in PDF-formaat gratis! Vind uw handleiding ZDSKPSA2 - PHOENIX GOLD en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ZDSKPSA2 van het merk PHOENIX GOLD.

GEBRUIKSAANWIJZING ZDSKPSA2 PHOENIX GOLD

ZD series INTEGRATION

Two black speaker amplifiers with visible sound waves and connectors, shown from top and side views (no text or symbols)

ZDSKPSA2

Plug & Play 2-Way Speaker Upgrade Kit

160W MAX POWER

80W RMS

2x Speakers 2x Adapter Rings 2x Tweeters

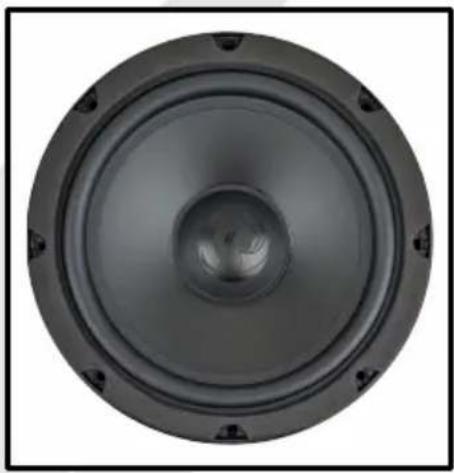

Close-up of a black speaker cone with concentric rings and mounting holes (no text or symbols visible)

2x Tweeter Adapters

Circular black mechanical component with bolt holes, no text or symbols visible

Black plastic mechanical bracket component (no text or symbols visible)

Circular black hexagonal mesh pattern with no text or symbols

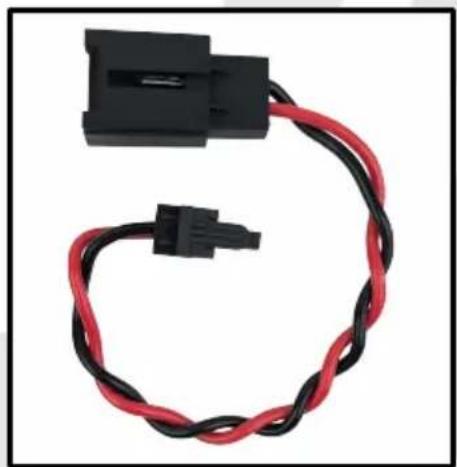

2x Speaker Harness 2x
Coiled black and red electrical connector with a small terminal (no text or symbols visible)

Circular mechanical component with four mounting holes, no text or symbols visible

2x Tweeter Harness

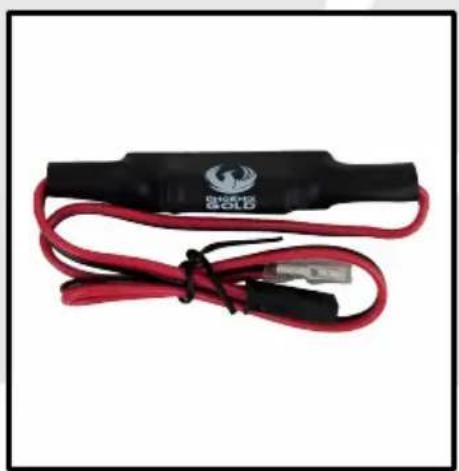

Close-up of a black and red electrical clamp with a small connector (no visible text or symbols)

2x ZZF-LP4000 2x ZZF-HP5000-6

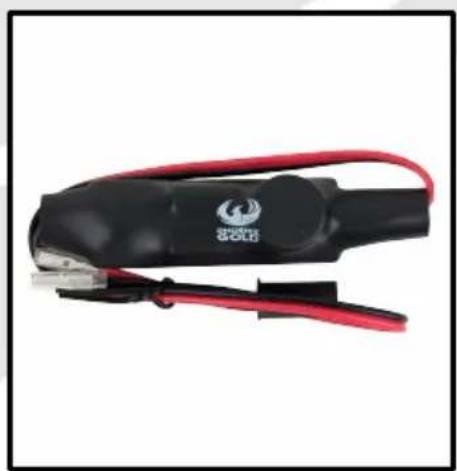

Close-up of a black and red electrical clamp tool with a metallic connector (no visible text or symbols)

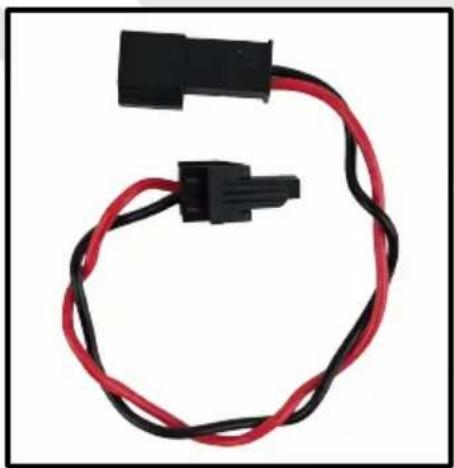

Coiled black and red electrical connector with two terminal blocks (no text or symbols visible)

Quick Start Guide

1

Screw the speaker into the speaker adapter.

Close-up of a speaker base with red arrows indicating force or movement, no text or symbols present

2

Connect the ZZF-LP4000 filter to the speaker.

Close-up of a speaker with exposed wiring and a red arrow pointing to a component labeled 'SOLD' (no text or symbols on the device itself)

3

Connect the speaker connector to the ZZF-LP4000 filter.

Close-up of a speaker with exposed circuit board and red wiring, no visible text or symbols

Quick Start Guide

4

Put the tweeter into the tweeter adapter.

ZX ZX1TC 1"/25mm Soft Dome Tweeter PHOEXIX GOLD

5

Attach the bottom plate to the back of the tweeter adapter.

ZX ZX1TC 1"25mm Soft Dome Tweeter PHOENIX GOLD

6

Connect the ZZF-HP4000-6 filter to the tweeter.

Connect the tweeter harness to the ZZF-HP4000-6 filter.

Close-up of a black electrical connector with red arrows indicating connection points, alongside a white cable and a small circular component (no text or symbols visible)

Specifications

Speaker Type: 2-Way Speaker Kit
Speaker Size: 6.5” (165mm) / 1” (25mm)
Frequency Response: 60Hz - 20kHz
Power Handling (RMS): 80W
Power Handling (MAX): 160W
Impedance: 4Ω
Sensitivity: 89dB (1W/1m)
Fs: 62Hz
Qts: 0.593
Crossover: Inline Crossovers
1” (25mm) Voice Coil
Polypropylene cone with rubber surround

Fitment List

Make Model Year Fitment
Citroën Berlingo2004 - 2008 (M59) Front Doors
Citroën Berlingo2008 - 2012 (B9) Front Doors
Citroën Berlingo2012 - 2016 (B9) (Facelift) Front Doors
Citroën Berlingo2015 - 2019 (B9) (2nd Facelift) Front Doors
Citroën C2 2003- 2006 (I) Front Doors
Citroën C2 2006- 2009 (I) (Facelift) Front Doors
Citroën C3 2002- 2005 (FC/FN) Front Doors
Citroën C3 2005- 2010 (FC/FN) (Facelift) Front Doors
Citroën C3 2009- 2013 (A51) Front Doors
Citroën C3 2013- 2016 (A51) (Facelift)Front Doors
Citroën C3 Picasso2009 - 2013 (I) Front Doors
Citroën C3 Picasso2013 - 2017 (I) (Facelift) Front Doors
Citroën C3 Pluriel2003 - 2005 (I) Front Doors
Citroën C3 Pluriel2006 - 2010 (I) (Facelift) Front Doors
Citroën C4 2004- 2008 (I) Front Doors
Citroën C4 2008- 2010 (I) (Facelift) Front Doors
Citroën C4 2010- 2015 (II)Front Doors

Fitment List

Make Model Year Fitment
Citroën C4 2015- 2018 (II) (Facelift) Front Doors
Citroën C4 Cactus2014 - 2018 (I) Front Doors
Citroën C4 Cactus2018 - 2020 (I) (Facelift) Front Doors
Citroën C4 Picasso2006 - 2010 (I) Front Doors
Citroën C4 Picasso2011 - 2013 (I) (Facelift) Front Doors
Citroën C4 Picasso2013 - 2016 (II) Front Doors
Citroën C4 Picasso2017 - 2018 (II) (Facelift) Front Doors
Citroën Grand C4Picasso 2006 - 2013 (I) Front Doors
Citroën Grand C4Picasso 2013 - 2018 (I) (Facelift) Front Doors
Citroën C5 2000- 2004 (I) Front Doors
Citroën C5 2004-2007 (I) (Facelift) Front Doors
Citroën C5 2008- 2011 (II) Front Doors
Citroën C5 2011- 2012 (II) (Facelift) Front Doors
Citroën C5 2012- 2019 (II) (2nd Facelift) Front Doors
Citroën C6 2005- 2012 (I) Front Doors
Citroën C8 2002- 2008 (I) Front Doors
Citroën C8 2008- 2012 (I) (Facelift) Front Doors

Fitment List

Make Model Year Fitment
Citroën C8 2012 - 2014 (I) (2nd Facelift)Front Doors
Citroën DS3 2009 - 2016 (I) Front Doors
Citroën DS3 2016 - 2018 (I) (Facelift) Front Doors
Citroën DS3 Crossback 2018 - 2022 (II)Front Doors
Citroën DS3 Crossback 2022 → (II) (Facelift) Front Doors
Citroën DS4 2010 - 2015 (I) Front Doors
Citroën DS4 2015 - 2018 (I) (Facelift) Front Doors
Citroën DS5 2011 - 2015 (I) Front Doors
Citroën Jumpy 2006 - 2012 (II) Front Doors
Citroën Jumpy 2012 - 2016 (II) (Facelift)Front Doors
Citroën Jumpy 2016 - 2019 (III) Front Doors
Citroën Jumpy 2019 → (III) (Facelift)Front Doors
Citroën Xsara Picasso1999 - 2004 (I) Front Doors
Citroën Xsara Picasso2004 - 2010 (I) (Facelift) Front Doors
Peugeot10072004 - 2009 (I) Front Doors
Peugeot2061998 - 2009 (I) Front Doors
Peugeot206+2009 - 2012 (I) (Facelift) Front Doors

Fitment List

Make Model Year Fitment
Peugeot 207 2006 - 2009 (I) Front Doors
Peugeot 207 2009 - 2014 (I) (Facelift) Front Doors
Peugeot 208 2012 - 2015 (A9) Front Doors
Peugeot 208 2015 - 2019 (A9) (Facelift) Front Doors
Peugeot 306 1999 - 2002 (III) Front Doors
Peugeot 307 2001 - 2005 (I) Front Doors
Peugeot 307 2005 - 2008 (I) (Facelift) Front Doors
Peugeot 308 2007 - 2011 (T7) Front Doors
Peugeot 308 2011 - 2013 (T7) (Facelift) Front Doors
Peugeot 308 2013 - 2017 (T9) Front Doors
Peugeot 308 2020 - 2021 (T9) (2nd Facelift) Front Doors
Peugeot 407 2004 - 2008 (I) Front Doors
Peugeot 407 2008 - 2011 (I) (Facelift) Front Doors
Peugeot 508 2010 - 2015 (W23) Front Doors
Peugeot 508 2015 - 2018 (W23) (Facelift) Front Doors
Peugeot 50082009 - 2013 (T87)Front Doors
Peugeot 50082013 - 2016 (T87) (Facelift)Front Doors

Fitment List

Make Model Year Fitment
Peugeot 607 2004 - 2010 (I) (Facelift)
Peugeot Expert 2007 - 2012 (G9) Front Doors
Peugeot Expert 2012 - 2016 (G9) (Facelift) Front Doors
Peugeot Expert 2016 - 2023 (K0) Front Doors
Peugeot Expert 2023 → (K0) (Facelift) Front Doors
Peugeot Partner 2004 - 2008 (M59) Front Doors
Peugeot Partner 2008 - 2012 (B9) Front Doors
Peugeot Partner 2012 - 2016 (B9) (Facelift) Front Doors
Peugeot Partner 2015 - 2019 (B9) (2nd Facelift) Front Doors
Peugeot RCZ 2009 - 2012 (T75)Front Doors
Peugeot RCZ 2012 - 2015 (T75) (Facelift)Front Doors
ToyotaProace2013 - 2016 (I) (Facelift)Front Doors
ToyotaProace2016 - 2019 (II)Front Doors
ToyotaProace2019 → (II) (Facelift)Front Doors
See the latest updated compatibility list in the PG ZD Fitment List

ZD series INTEGRATION

Disclaimer

Always ensure the speaker is securely attached. Phoenix Gold accepts no responsibility for damage or injury in relation to inappropriate securing of this product.

Phoenix Gold Product Warranty

LIMITED WARRANTY ON SPEAKERS

Phoenix Gold warrants this product to be free of defects in materials and workmanship for a period of one (1) years from the original date of purchase. This warranty is not transferable and applies only to the original purchaser from an authorized Phoenix Gold dealer. Should service be necessary under this warranty for any reason due to manufacturing defect or malfunction, Phoenix Gold or it's Country distributor / reseller will (at its discretion) repair or replace the defective product with new or re-manufactured product at no charge. Damage caused by the following is not covered under warranty: accident, misuse, abuse, product modification or neglect, failure to follow installation instructions, unauthorized repair attempts, misrepresentations by the seller. This warranty does not cover incidental or consequential damages and does not cover the cost of removing or reinstalling the unit(s). Cosmetic damage due to accident or normal wear and tear is not covered under warranty.
