TS-300D4 - Autospeaker PIONEER - Gratis gebruiksaanwijzing en handleiding

Type product	Auto-subwoofer
Merk	Pioneer
Model	TS-300D4
Diameter	30 cm (12 inch)
Impedantie	Dubbele 4-ohm spreekspoel (2x4 Ω)
Maximaal vermogen	1200 watt
Nominaal vermogen (RMS)	300 watt
Gevoeligheid	86 dB (1W/1m)
Frequentiebereik	20 - 200 Hz
Montagediepte	165 mm (6,5 inch)
Gewicht	3,5 kg
Kleur	Zwart
Materiaal conus	IMPP (samengesteld polypropyleen)
Materiaal surround	Schuimrubber
Materiaal spreekspoel	Koper
Aanbevolen behuizing	Gesloten of geventileerd; ca. 30-60 liter
Geschikt voor	Auto-audiosystemen, versterker vereist
Onderhoud	Stofvrij houden; reinigen met droge doek
Veiligheid	Zorg voor voldoende ventilatie; niet in contact met water
Reparatie	Alleen door gekwalificeerd personeel; originele onderdelen gebruiken
Garantie	Raadpleeg de verkoopvoorwaarden

Veelgestelde vragen - TS-300D4 PIONEER

Hoeveel RMS-vermogen kan de TS-300D4 aan?

De Pioneer TS-300D4 heeft een nominaal vermogen (RMS) van 300 watt en een piekvermogen van 1200 watt.

Wat is de impedantie van deze subwoofer?

De TS-300D4 heeft dubbele 4-ohm spreekspoelen, waardoor u hem kunt bedraden op 2 ohm (parallel) of 8 ohm (serie).

Welke behuizing wordt aanbevolen?

Een gesloten kast van 30-40 liter of een geventileerde kast van 50-60 liter met een poort die is afgestemd op 35 Hz werkt goed.

Kan ik deze subwoofer in een auto gebruiken zonder versterker?

Nee, de TS-300D4 vereist een externe versterker vanwege het relatief hoge vermogen en de lage impedantie.

Wat is de montagediepte van de luidspreker?

De montagediepte is 165 mm (6,5 inch). Controleer de beschikbare ruimte in uw auto voordat u installeert.

Hoe sluit ik twee spreekspoelen aan op een mono-versterker?

Sluit de spoelen parallel aan voor een belasting van 2 ohm of in serie voor 8 ohm. Zorg dat uw versterker stabiel is bij de gekozen impedantie.

Wat is het frequentiebereik van deze subwoofer?

De Pioneer TS-300D4 reproduceert frequenties van 20 tot 200 Hz, ideaal voor diepe bassen.

Hoe onderhoud ik de subwoofer?

Houd de conus en het schuimrubber stofvrij met een droge, zachte doek. Vermijd blootstelling aan vocht.

Welk materiaal is de conus?

De conus is gemaakt van IMPP (verbeterd polypropyleen met micadeeltjes) voor een lage resonantie en goede demping.

Waar kan ik vervangende onderdelen krijgen?

Neem contact op met een erkend Pioneer-servicecentrum voor originele onderdelen en reparatie.

GEBRUIKSAANWIJZING TS-300D4 PIONEER

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

⚠ WAARSCHUWING

Deze subwoofer kan muziek buitengewoon luid weergeven. Wees voorzichtig om permanente gehoorschade te voorkomen. Als u rijdt terwijl het systeem op een hoog volume staat, kan het ook moeilijk zijn om hulpverleningsvoertuigen te horen.

⚠️ VOORZICHTIGHEID

- Let op het volgende om beschadiging van de luidsprekers te voorkomen.

• Verlaag het volume van de muziek als er bij een hoog volume vervormingen of bijgeluiden te horen zijn.
• Als de luidspreker continu op een hoge stand wordt gebruikt, stijgt de temperatuur van het magnetische circuit. Raak deze niet direct met de hand aan en plaats er geen voorwerpen dicht bij. Verhitting kan brandwonden en vervorming of beschadiging van naburige apparaten veroorzaken.
• PIONEER raadt aan om deze luidspreker te gebruiken in combinatie met versterkers waarvan de continue (RMS) uitgang lager is dan het nominale ingangsvermogen van deze luidspreker.

※ Alleen EU-modellen

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren. Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

※ Informatienota voor klanten in Rusland en GOS-landen.

Примечание :

Als u deze luidspreker zonder behuizing gebruikt, moet deze op een geluidsscherm worden gemonteerd of kan deze direct op de hoedenplank van de meeste auto's worden gemonteerd. Deze luidspreker is ook ontworpen om optimale basprestaties te leveren indien gebruikt in een luidsprekerbehuizing met een geschikt intern volume. PIONEER raadt aan een luidsprekerbehuizing te gebruiken die is gemaakt van mdf-plaat van 19 mm. Lijm en schroef de onderdelen van de behuizing samen zodat deze juist afgedicht is. Dicht ook alle randen met siliconen-afdichtmiddel af indien mogelijk. Volg deze suggesties ook voor de constructie van een behuizing met poort.

XIEL5 Q

1 STUK

GEMAAKT IN VIETNAM

●AANBEVOLEN VOLUME BEHUIZING / POORTAFMETINGEN (1 poort)
Afgedicht

t=19

Met poort

t=19

AANBEVOLEN VOLUME	35,4 liter	42,5 liter 76 mm × 165 mm
MAXIMAAL VOLUME	49,5 liter	56,6 liter 76 mm × 102 mm
	24,1 liter	35,4 liter 76 mm × 178 mm

Turbo (krachtige banddoorlaat)

A ; 16,0 liter B ; 88,0 liter

Middenfrequentie	W×H×D ; 438 mm×498 mm×615 mmw×h ; 400 mm×150 mm	d ; 330 mm
Lage frequentie	A ; 16,0 liter B ; 98,0 literW×H×D ; 438 mm×428 mm×786 mmw×h ; 400 mm×80 mm	d ; 330 mm
Hoge frequentieMINIMALVODUMB mm×591 mm×470 mmw×h ; 400 mm×243 mm		d ; 330 mm

Vrije lucht

Geluidsabsorberend materiaal over het gehele binnenoppervlak.

Uitsparing	Montagediepte	Hoogte
281	147	164 mm

SJABLOON

→ Zie de illustratie op de instructiehandleiding in het sjabloon 'TEMPLATE'.

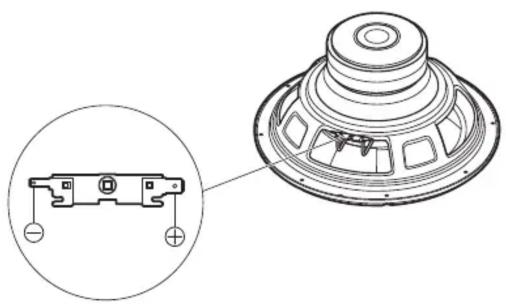

●DVC-AANSLUITING (DUBBELE SPREEKSPOEL)

Aansluitingen	Luidsprekerbedrading Voordeel
4 Ω Overbrugd mono (parallel)	8 Ω Bedrading 4 DVC : 8	Goed voor hogere gevoeligheid
2 Ω Stereo 2	Ω Bedrading - 4 DVC : 2	Goed voor hogere gevoeligheid Goed voor kanaalscheiding
Ω Overbrugd mono	2 Ω Bedrading2 - 4 DVC : 2	Goed voor hogere gevoeligheidOpmerking : Controleer of uw versterker in 2 monoconfiguratie kan werken.

⚠️ VOORZICHTIGHEID : Sluit nooit slechts één spreekspoel van deze Dual Voice Coil (DVC)-luidspreker aan. Voor een juiste werking moeten beide spreekspoelen op de versterker worden aangesloten.

●SPECIFICATIES

Model	Afmetingen	Nominaal vermogen	Maximaal muziekvermogen	Nominale impedantie	Gevoeligheid
TS-300D4	30 cm	400 W	1400 W	2 Ω of 8 Ω	96 dB ±1,5 dB(In Auto, Ingang : 1 W)

Frequentierespons Wicht (in Gevich tonnes)		Verplaatsing	Revc(Ω)	Levc(mH)
20 Hz tot 100 Hz(-20 dB)	1700 g 4400 g 1,67 liter		Dubbel 4,5 6,46 (8	Ω)1,62 (2 Ω)

Fs (Hz)	Qms Qes Qts			Vas (liter)	Rms (N.S/m)	Mms (g)
		0,73 0,69 80,527 14,29				1581,90

Cms(m/N)	Diam(mm)	BL(T.m)	Xmax(mm)
21,5 × 10^-5		18,2 (8 ) 9,0 (2 )	10,1256
